Peugeot Expert Tepee 2014 Instrukcja Obsługi (in Polish)

139

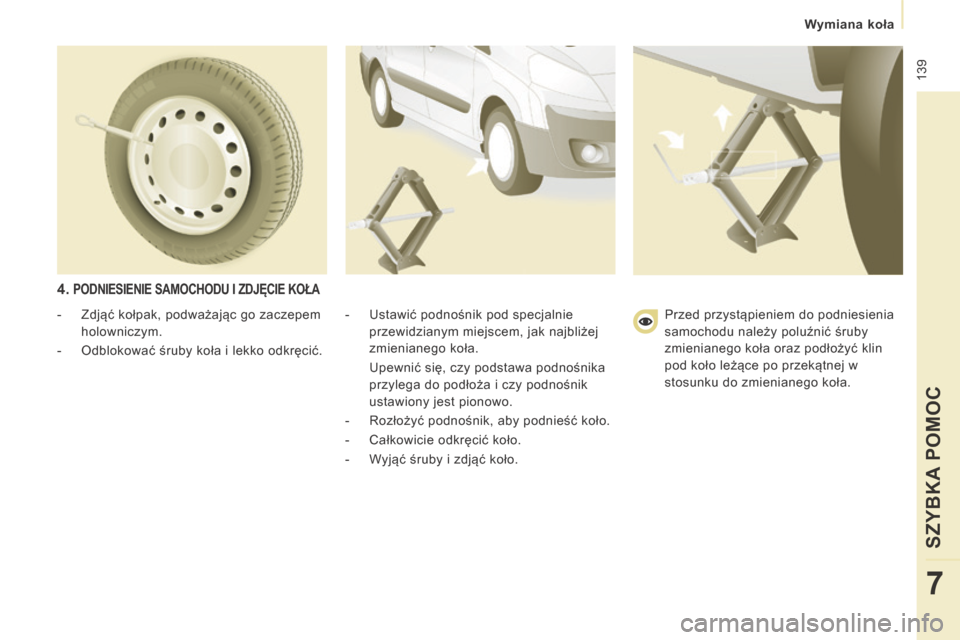

Wymiana koła
SZYBKA POMOC
7
4. PODNIESIENIE SAMOCHODU I ZDJĘCIE KOŁA
- Ustawić podnośnik pod specjalnie przewidzianym miejscem, jak najbliżej
zmienianego koła.
Upewnić się, czy podstawa podnośnika przylega do podłoża i czy podnośnik
ustawiony jest pionowo.
- Rozłożyć podnośnik, aby podnieść koło.
- Całkowicie odkręcić koło.
- Wyjąć śruby i zdjąć koło.
- Zdjąć kołpak, podważając go zaczepem
holowniczym.
- Odblokować śruby koła i lekko odkręcić. Przed przystąpieniem do podniesienia
samochodu należy poluźnić śruby
zmienianego koła oraz podłożyć klin
pod koło leżące po przekątnej w
stosunku do zmienianego koła.

140

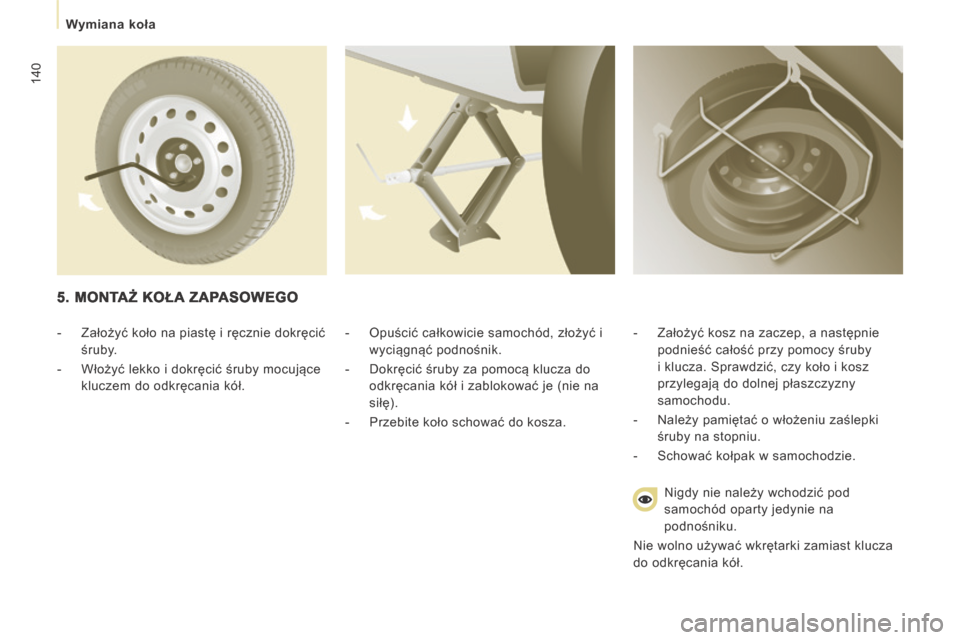

Wymiana koła
- Opuścić całkowicie samochód, złożyć i wyciągnąć podnośnik.
- Dokręcić śruby za pomocą klucza do odkręcania kół i zablokować je (nie na
siłę).
- Przebite koło schować do kosza. - Założyć kosz na zaczep, a następnie
podnieść całość przy pomocy śruby
i klucza. Sprawdzić, czy koło i kosz
przylegają do dolnej płaszczyzny
samochodu.
- Należy pamiętać o włożeniu zaślepki śruby na stopniu.
- Schować kołpak w samochodzie.
Nigdy nie należy wchodzić pod
samochód oparty jedynie na
podnośniku.
Nie wolno używać wkrętarki zamiast klucza
do odkręcania kół.
5. MONTAŻ KOŁA ZAPASOWEGO
- Założyć koło na piastę i ręcznie dokręcić śruby.
- Włożyć lekko i dokręcić śruby mocujące kluczem do odkręcania kół.

141

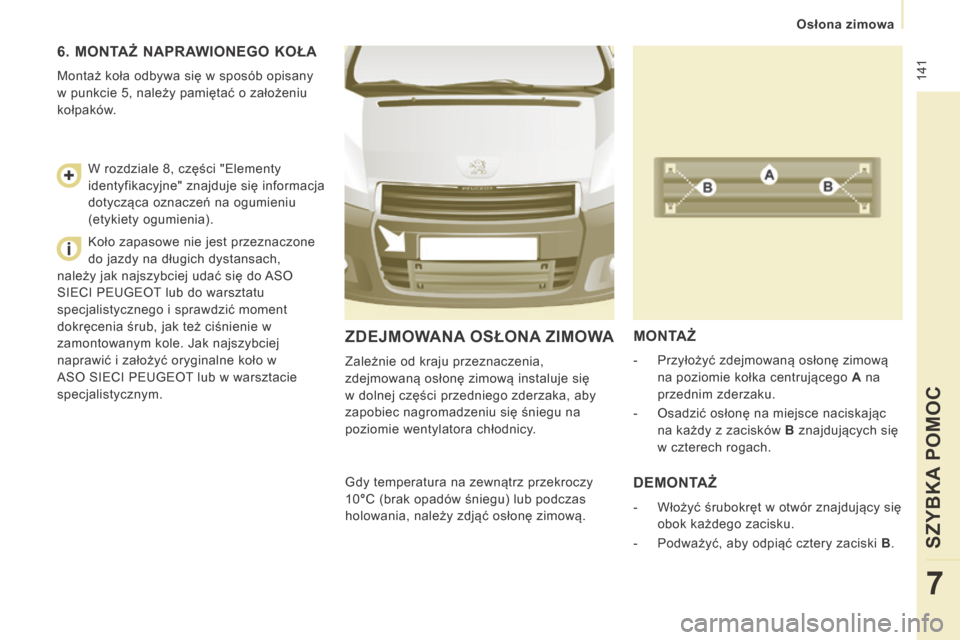

Osłona zimowa
SZYBKA POMOC
7
ZDEJMOWANA OSŁONA ZIMOWA
Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka, aby
zapobiec nagromadzeniu się śniegu na
poziomie wentylatora chłodnicy.

MONTAŻ
- Przyłożyć zdejmowaną osłonę zimową na poziomie kołka centrującego A na
przednim zderzaku.
- Osadzić osłonę na miejsce naciskając na każdy z zacisków B znajdujących się
w czterech rogach.
Gdy temperatura na zewnątrz przekroczy
10 ° C (brak opadów śniegu) lub podczas
holowania, należy zdjąć osłonę zimową.
DEMONTAŻ
- Włożyć śrubokręt w otwór znajdujący się obok każdego zacisku.
- Podważyć, aby odpiąć cztery zaciski B .
6. MONTAŻ NAPRAWIONEGO KOŁA
Montaż koła odbywa się w sposób opisany
w punkcie 5, należy pamiętać o założeniu
kołpaków.
W rozdziale 8, części "Elementy
identyfikacyjne" znajduje się informacja
dotycząca oznaczeń na ogumieniu
(etykiety ogumienia).
Koło zapasowe nie jest przeznaczone
do jazdy na długich dystansach,
należy jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

142

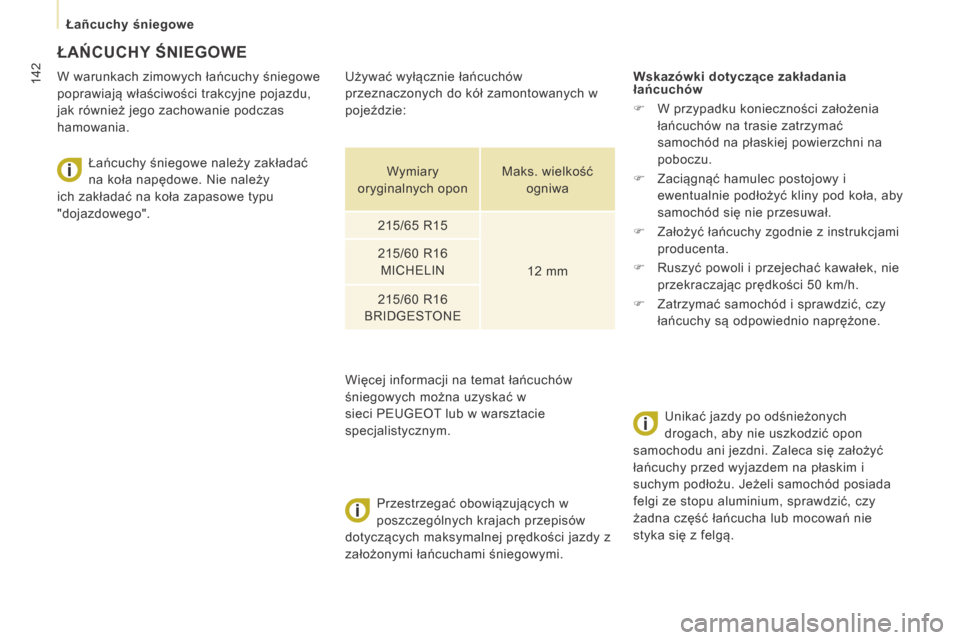

Łañcuchy śniegowe
ŁAŃCUCHY ŚNIEGOWE
W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu,
jak również jego zachowanie podczas
hamowania. Łańcuchy śniegowe należy zakładać
na koła napędowe. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości jazdy z
założonymi łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów

W przypadku konieczności założenia
łańcuchów na trasie zatrzymać
samochód na płaskiej powierzchni na
poboczu.
 Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód się nie przesuwał.
 Założyć łańcuchy zgodnie z instrukcjami
producenta.
 Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.
 Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca się założyć
łańcuchy przed wyjazdem na płaskim i
suchym podłożu. Jeżeli samochód posiada
felgi ze stopu aluminium, sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.
Używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci PEUGEOT lub w warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
215/65 R15
12 mm
215/60 R16
MICHELIN
215/60 R16
BRIDGESTONE

143

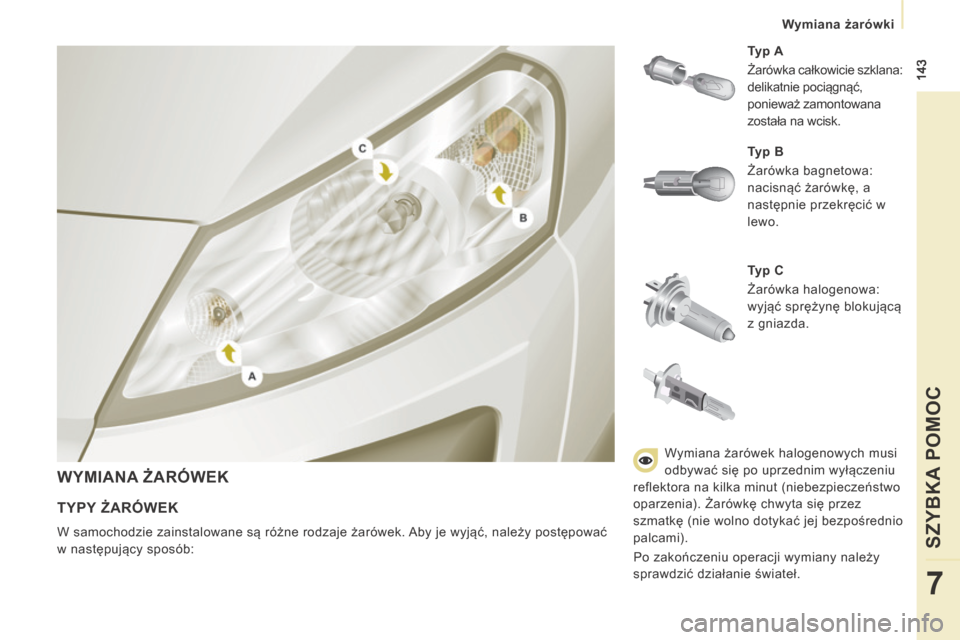

Wymiana żarówki
SZYBKA POMOC
7
WYMIANA ŻARÓWEK
Typ C
Żarówka halogenowa:
wyjąć sprężynę blokującą
z gniazda. Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
TYPY ŻARÓWEK
W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć, należy postępować
w następujący sposób: Typ B

Żarówka bagnetowa:
nacisnąć żarówkę, a
następnie przekręcić w
lewo.
Wymiana żarówek halogenowych musi
odbywać się po uprzednim wyłączeniu
reflektora na kilka minut (niebezpieczeństwo
oparzenia). Żarówkę chwyta się przez
szmatkę (nie wolno dotykać jej bezpośrednio
palcami).
Po zakończeniu operacji wymiany należy
sprawdzić działanie świateł.

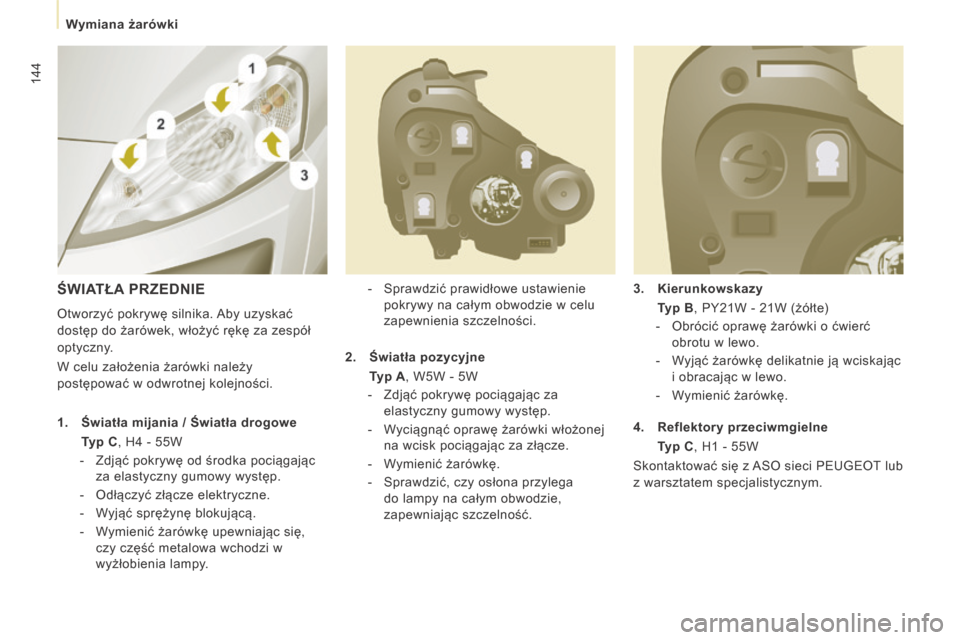

144
Wymiana żarówki
3. Kierunkowskazy
Typ B , PY21W - 21W (żółte)
- Obrócić oprawę żarówki o ćwierć obrotu w lewo.
- Wyjąć żarówkę delikatnie ją wciskając i obracając w lewo.
- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w celu
zapewnienia szczelności. ŚWIATŁA PRZEDNIE
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia żarówki należy
postępować w odwrotnej kolejności.
1. Światła mijania / Światła drogowe
Typ C , H4 - 55W
- Zdjąć pokrywę od środka pociągając za elastyczny gumowy występ.
- Odłączyć złącze elektryczne.
- Wyjąć sprężynę blokującą.
- Wymienić żarówkę upewniając się, czy część metalowa wchodzi w
wyżłobienia lampy. 2. Światła pozycyjne

Typ A , W5W - 5W
- Zdjąć pokrywę pociągając za elastyczny gumowy występ.
- Wyciągnąć oprawę żarówki włożonej na wcisk pociągając za złącze.
- Wymienić żarówkę.
- Sprawdzić, czy osłona przylega do lampy na całym obwodzie,
zapewniając szczelność. 4. Reflektory przeciwmgielne

Typ C , H1 - 55W
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

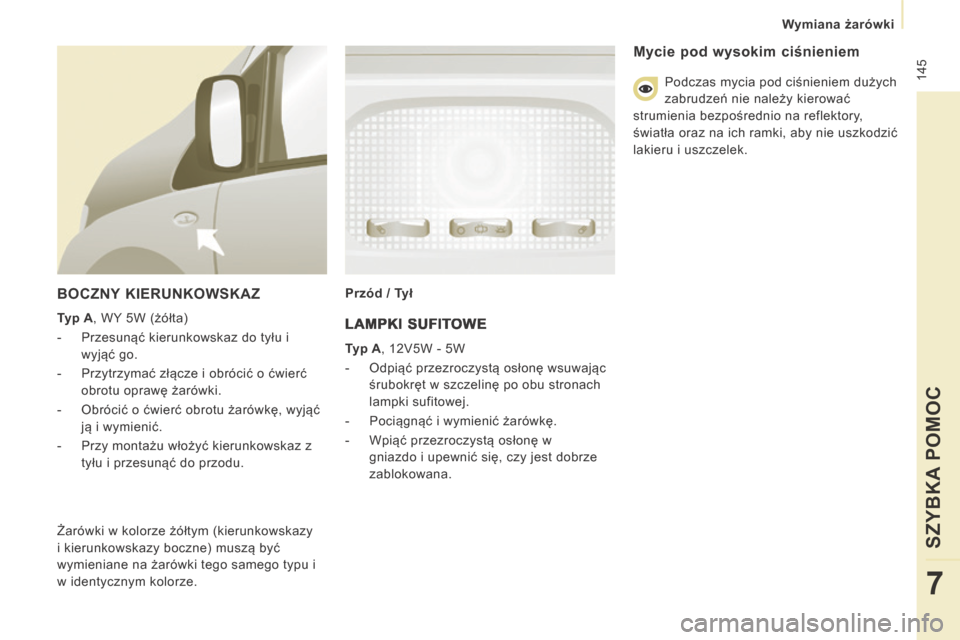

145
Wymiana żarówki
SZYBKA POMOC
7
BOCZNY KIERUNKOWSKAZ
Typ A , WY 5W (żółta)
- Przesunąć kierunkowskaz do tyłu i wyjąć go.
- Przytrzymać złącze i obrócić o ćwierć obrotu oprawę żarówki.
- Obrócić o ćwierć obrotu żarówkę, wyjąć ją i wymienić.
- Przy montażu włożyć kierunkowskaz z tyłu i przesunąć do przodu. Przód / Tył

Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu i
w identycznym kolorze. LAMPKI SUFITOWE
Typ A , 12V5W - 5W
- Odpiąć przezroczystą osłonę wsuwając śrubokręt w szczelinę po obu stronach
lampki sufitowej.
- Pociągnąć i wymienić żarówkę.
- Wpiąć przezroczystą osłonę w gniazdo i upewnić się, czy jest dobrze
zablokowana.
Mycie pod wysokim ciśnieniem
Podczas mycia pod ciśnieniem dużych
zabrudzeń nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich ramki, aby nie uszkodzić
lakieru i uszczelek.

146

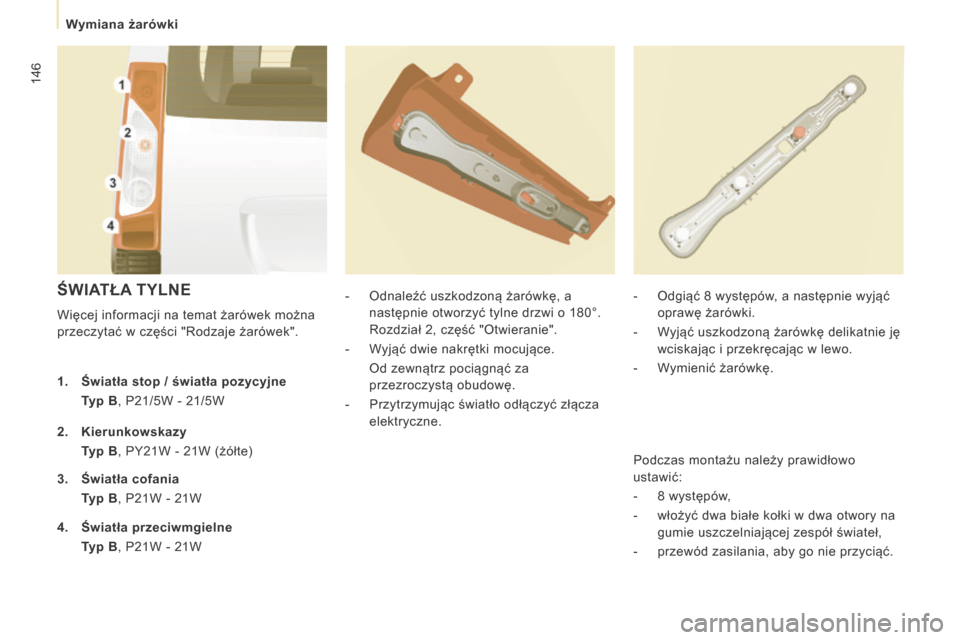

Wymiana żarówki
ŚWIATŁA TYLNE
Więcej informacji na temat żarówek można
przeczytać w części "Rodzaje żarówek". - Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".
- Wyjąć dwie nakrętki mocujące.
Od zewnątrz pociągnąć za przezroczystą obudowę.
- Przytrzymując światło odłączyć złącza elektryczne. - Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.
- Wyjąć uszkodzoną żarówkę delikatnie ję wciskając i przekręcając w lewo.
- Wymienić żarówkę.
1. Światła stop / światła pozycyjne
Typ B , P21/5W - 21/5W
2. Kierunkowskazy
Typ B , PY21W - 21W (żółte)
3. Światła cofania
Typ B , P21W - 21W
4. Światła przeciwmgielne
Typ B , P21W - 21W Podczas montażu należy prawidłowo
ustawić:
- 8 występów,
- włożyć dwa białe kołki w dwa otwory na
gumie uszczelniającej zespół świateł,
- przewód zasilania, aby go nie przyciąć.

147

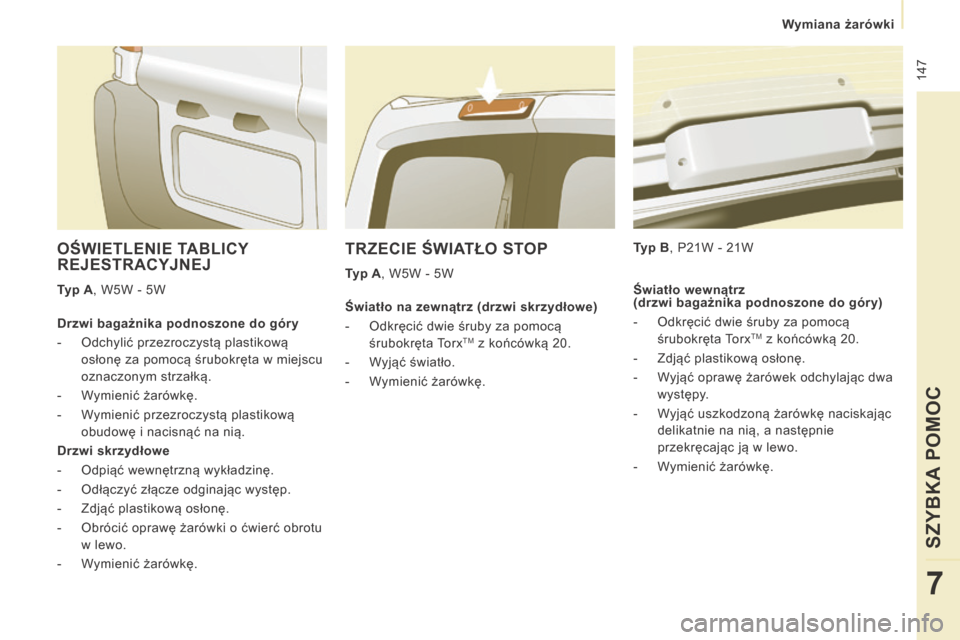

Wymiana żarówki
SZYBKA POMOC
7
TRZECIE ŚWIATŁO STOP
Typ A , W5W - 5W Typ B , P21W - 21W
OŚWIETLENIE TABLICY REJESTRACYJNEJ
Typ A , W5W - 5W
Drzwi bagażnika podnoszone do góry
- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta w miejscu
oznaczonym strzałką.
- Wymienić żarówkę.
- Wymienić przezroczystą plastikową obudowę i nacisnąć na nią.
Drzwi skrzydłowe
- Odpiąć wewnętrzną wykładzinę.
- Odłączyć złącze odginając występ.
- Zdjąć plastikową osłonę.
- Obrócić oprawę żarówki o ćwierć obrotu w lewo.
- Wymienić żarówkę. Światło na zewnątrz (drzwi skrzydłowe)
- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM z końcówką 20.
- Wyjąć światło.
- Wymienić żarówkę. Światło wewnątrz
(drzwi bagażnika podnoszone do góry)
- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM z końcówką 20.
- Zdjąć plastikową osłonę.
- Wyjąć oprawę żarówek odchylając dwa występy.
- Wyjąć uszkodzoną żarówkę naciskając delikatnie na nią, a następnie
przekręcając ją w lewo.
- Wymienić żarówkę.

148
Wymiana bezpiecznika
WYMIANA BEZPIECZNIKA
W samochodzie znajdują się trzy skrzynki
bezpieczników:
- w desce rozdzielczej po prawej stronie (za schowkiem przednim, składanym),
- w kabinie (komora akumulatora),
- w komorze silnika.
Wyjmowanie i wkładanie bezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.
Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym. PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów.
Poniżej opisano jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe informacje
na temat bezpieczników i przekaźników
znajdują się na schemacie "Metody"
dostępnym w ASO SIECI PEUGEOT.
