Peugeot Partner 2008 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: Partner, Model: Peugeot Partner 2008Pages: 148, PDF-Größe: 2.29 MB
Page 101 of 148
9898
Airbags
Seitenairbags
Das System bietet bei einem starken
seitlichen Aufprall dem Fahrer und
Beifahrer Schutz und vermindert die
Verletzungsgefahr im Brustbereich.
Jeder Seitenairbag ist türseitig in
das Gestell der Vordersitzlehne
eingelassen.
Aktivierung
Bei einem starken seitlichen Aufprall,
der auf den Seitenaufprallbereich
B insgesamt oder teilweise,
senkrecht zur Fahrzeuglängsachse
in horizontaler Ebene und von außen
Richtung Innenraum wirkt, werden die
Airbags auf einer Seite ausgelöst.
Der Seitenairbag entfaltet sich
zwischen dem vorderen Insassen im
Fahrzeug und der jeweiligen Türhaut. Aufprallerfassungssbereiche
A.
Frontalaufprallbereich.
B. Seitenaufprallbereich.
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite
des Fahrzeugs oder bei einem
Überschlag wird der Airbag
möglicherweise nicht ausgelöst. Funktionsstörung
Wenn diese Kontrollleuchte
im Kombiinstrument in
Verbindung mit einem
akustischen Warnsignal
und einer Meldung auf
d e m B i l d s c h i r m a u l e u c h t e t , w e n d e n
Sie sich bitte an das PEUGEOT-
Händlernetz, um das System
überprüfen zu lassen. Die Airbags
werden bei einem starken Aufprall
möglicherweise nicht mehr ausgelöst.
Page 102 of 148
100100
Kinder an Bord
ALLGEMEINE HINWEISE ZU
DEN KINDERSITZEN
Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren
Kindern zu reisen, sollten Sie folgende
Vorschriften beachten:
- Laut Richtlinie 2003/20 müssen alle Kinder unter 12 Jahren oder
mit einer Körpergröße bis 1,50 m
in zugelassenen, ihrem Gewicht
angepassten Kindersitzen auf den
mit einem Sicherheitsgurt oder
ISOFIX-Halterungen ausgerüsteten
Plätzen befördert werden.
- Laut Statistik sind die hinteren Plätze die sichersten für die
Beförderung von Kindern.
- Kinder unter 9 kg müssen sowohl vorn als auch hinten grundsätzlich
entgegen der Fahrtrichtung
befördert werden.
P E U G E O T e m p i e h l t I h n e n , K i n d e r a u f
den Rücksitzen Ihres Fahrzeugs zu
befördern:
-
entgegen der Fahrtrichtung bis 2 Jahre,
- in Fahrtrichtung ab 2 Jahren.
EINBAU EINES KINDERSITZES MIT EINEM DREIPUNKTGURT
"Entgegen der Fahrtrichtung"
Wenn ein Kindersitz "entgegen
der Fahrtrichtung" auf dem
Beifahrersitz eingebaut wird, muss der
Beifahrerairbag grundsätzlich inaktiviert
werden. Andernfalls könnte das Kind
beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
"In Fahrtrichtung"
Wenn ein Kindersitz "in Fahrtrichtung"
auf dem Beifahrersitz eingebaut wird,
lassen Sie den Beifahrerairbag aktiviert.
Page 103 of 148
101
SICHERHEIT
5
101
5
Kinder an Bord
Abschnitt 5, Unterabschnitt "Airbags".
Bei allen PEUGEOT-Modellen
funktioniert der Einbau von
Kindersitzen und das Inaktivieren
des Beifahrerairbags gleich.
Die vordere Sitzbank ist fest montiert
und kann nicht in Längsrichtung
verstellt werden.
Der Beifahrer darf kein Kind auf dem
Schoß transportieren.
Wenn der Beifahrerairbag nicht
inaktiviert werden kann, ist der Einbau
eines Kindersitzes "entgegen der
Fahrtrichtung" auf den vorderen
Sitzplätzen streng untersagt.

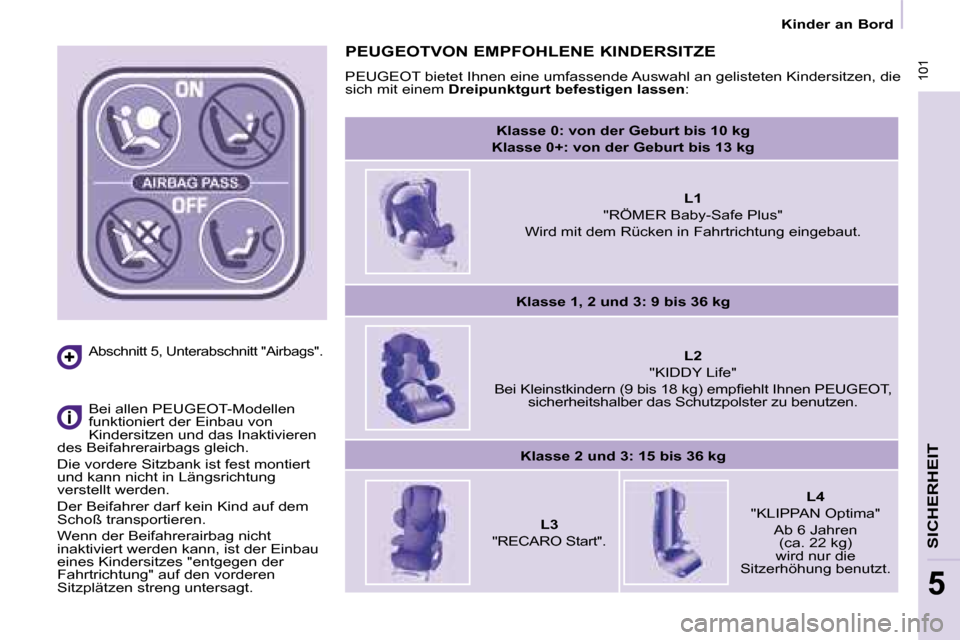

PEUGEOTVON EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten Ki ndersitzen, die
sich mit einem Dreipunktgurt befestigen lassen :
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
Wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: 9 bis 36 kg L2
"KIDDY Life"
B e i K l e i n s t k i n d e r n ( 9 b i s 1 8 k g ) e m p i e h l t I h n e n P E U G E O T ,
sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: 15 bis 36 kg
L3
"RECARO Start". L4
"KLIPPAN Optima" Ab 6 Jahren (ca. 22 kg)
wird nur die
Sitzerhöhung benutzt.
Page 104 of 148
104104
Kinder an Bord
EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes
bei einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest,
dass möglichst wenig Spielraum
zwischen dem Körper des Kindes und
dem Gurt besteht, und zwar auch auf
kurzen Strecken.
Achten Sie beim Einbau des
Kindersitzes "in Fahrtrichtung" darauf,
dass er mit der Lehne an die Lehne
des Fahrzeugsitzes anstößt und die
Kopfstütze nicht im Weg ist. Nur so ist
der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die
hinteren Plätze bereits von anderen
Kindern belegt sind oder die Rücksitze
nicht benutzt werden können oder
keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p i e h l t I h n e n , e i n e
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kinder allein und unbeaufsichtigt in einem
Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen Fenstern in einem
Fahrzeug zurück, das voll in der
Sonne steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e i n d l i c h e n K i n d e r n .
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offfen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.
ISOFIX-HALTERUNGEN
Ihr Fahrzeug wurde nach den neuen
gesetzlichen ISOFIX-Bestimmungen
zugelassen.
Hierbei handelt es sich um drei Ösen
an jedem Sitz:
- zwei Ösen vorn zwischen Lehne u n d S i t z l ä c h e d e s F a h r z e u g s i t z e s ,
- eine Öse hinten zur Befestigung des oberen Gurts, der sogenannten
TOP TETHER-Verankerung.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell
auf den seitlichen Sitzen in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen vorn einklinken
lassen.
Manche verfügen auch über einen Gurt
oben, der an der Öse hinten befestigt wird.
Stellen Sie, um diesen Gurt zu
befestigen, die Kopfstütze des
Fahrzeugsitzes hoch und führen Sie
den Haken zwischen dem Gestänge
hindurch. Befestigen Sie anschließend
den Haken an der Öse hinten und
ziehen Sie den oberen Gurt stramm.
Page 105 of 148
101
SICHERHEIT
5
101
5
Kinder an Bord
Abschnitt 5, Unterabschnitt "Airbags".
Bei allen PEUGEOT-Modellen
funktioniert der Einbau von
Kindersitzen und das Inaktivieren
des Beifahrerairbags gleich.
Die vordere Sitzbank ist fest montiert
und kann nicht in Längsrichtung
verstellt werden.
Der Beifahrer darf kein Kind auf dem
Schoß transportieren.
Wenn der Beifahrerairbag nicht
inaktiviert werden kann, ist der Einbau
eines Kindersitzes "entgegen der
Fahrtrichtung" auf den vorderen
Sitzplätzen streng untersagt.
PEUGEOTVON EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an gelisteten Ki ndersitzen, die
sich mit einem Dreipunktgurt befestigen lassen :
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
Wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: 9 bis 36 kg L2
"KIDDY Life"
B e i K l e i n s t k i n d e r n ( 9 b i s 1 8 k g ) e m p i e h l t I h n e n P E U G E O T ,
sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: 15 bis 36 kg
L3
"RECARO Start". L4
"KLIPPAN Optima" Ab 6 Jahren (ca. 22 kg)
wird nur die
Sitzerhöhung benutzt.
Page 106 of 148
102102
Kinder an Bord

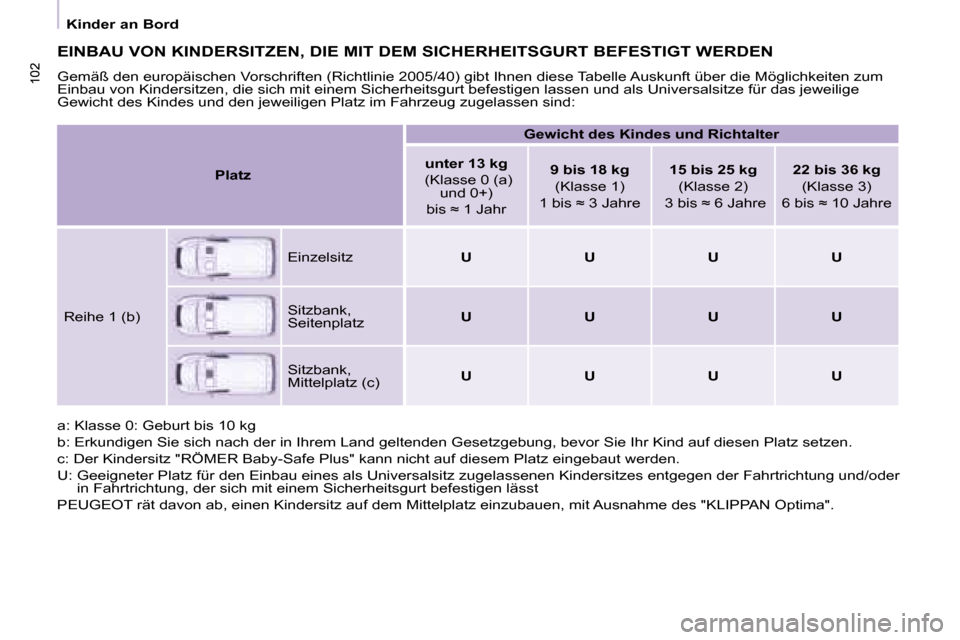

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN
Gemäß den europäischen Vorschriften (Richtlinie 2005/40) gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum
Einbau von Kindersitzen, die sich mit einem Sicherheitsgurt befesti gen lassen und als Universalsitze für das jeweilige
Gewicht des Kindes und den jeweiligen Platz im Fahrzeug zugel assen sind:
a: Klasse 0: Geburt bis 10 kg
b: Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzg ebung, bevor Sie Ihr Kind auf diesen Platz setzen.
c: Der Kindersitz "RÖMER Baby-Safe Plus" kann nicht auf diesem Platz eing ebaut werden.
U: Geeigneter Platz für den Einbau eines als Universalsitz zuge lassenen Kindersitzes entgegen der Fahrtrichtung und/oder
in Fahrtrichtung, der sich mit einem Sicherheitsgurt befestigen l ässt
PEUGEOT rät davon ab, einen Kindersitz auf dem Mittelplatz einzu bauen, mit Ausnahme des "KLIPPAN Optima".
Platz
Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (a) und 0+)
b i s ≈ 1 J a h r 9 bis 18 kg
(Klasse 1)
1 b i s ≈ 3 J a h r e 15 bis 25 kg
(Klasse 2)
3 b i s ≈ 6 J a h r e 22 bis 36 kg
(Klasse 3)
6 b i s ≈ 1 0 J a h r e
Reihe 1 (b) Einzelsitz
U U U U
Sitzbank,
Seitenplatz U U U U
Sitzbank,
Mittelplatz (c) U U U U
Page 107 of 148
103
SICHERHEIT
5
103
5
Kinder an Bord

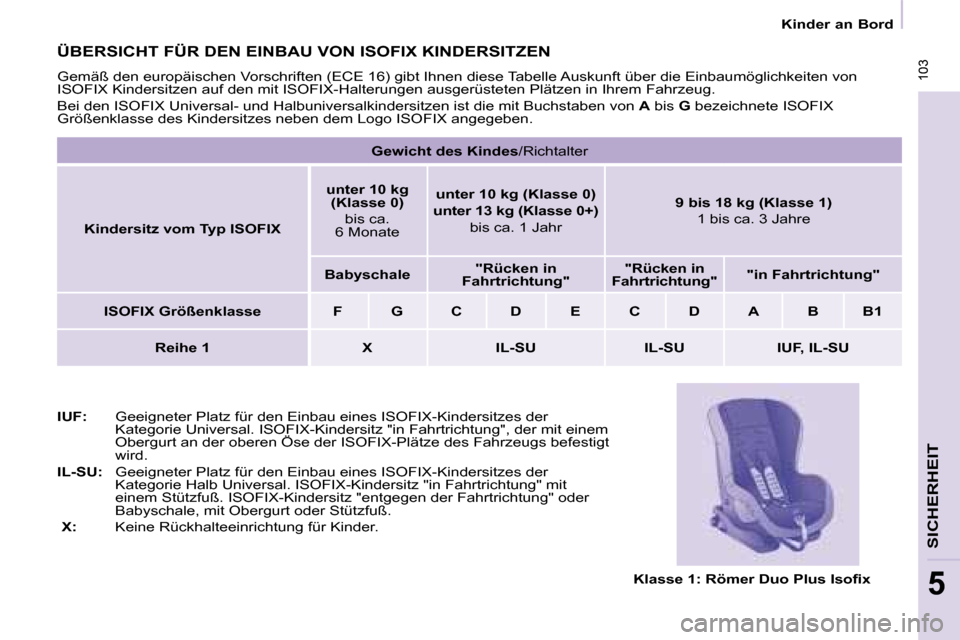

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN
Gemäß den europäischen Vorschriften (ECE 16) gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von
ISOFIX Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX
Größenklasse des Kindersitzes neben dem Logo ISOFIX angegeben.
Gewicht des Kindes/Richtalter
Kindersitz vom Typ ISOFIX unter 10 kg
(Klasse 0)
bis ca.
6 Monate unter 10 kg (Klasse 0)
unter 13 kg (Klasse 0+) bis ca. 1 Jahr 9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Babyschale "Rücken in
Fahrtrichtung" "Rücken in
Fahrtrichtung" "in Fahrtrichtung"
ISOFIX Größenklasse F G C D E C D A B B1 Reihe 1 X IL-SU IL-SU IUF, IL-SU
IUF: Geeigneter Platz für den Einbau eines ISOFIX-Kindersitzes der
Kategorie Universal. ISOFIX-Kindersitz "in Fahrtrichtung", der mit ein em
Obergurt an der oberen Öse der ISOFIX-Plätze des Fahrzeugs befestig t
wird.
IL-SU: Geeigneter Platz für den Einbau eines ISOFIX-Kindersitzes der
Kategorie Halb Universal. ISOFIX-Kindersitz "in Fahrtrichtung" mit
einem Stützfuß. ISOFIX-Kindersitz "entgegen der Fahrtrichtung" oder
Babyschale, mit Obergurt oder Stützfuß.
X: Keine Rückhalteeinrichtung für Kinder.
K l a s s e 1 : R ö m e r D u o P l u s I s o i x
Page 108 of 148
104104
Kinder an Bord
EMPFEHLUNGEN FÜR
KINDERSITZE
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes
bei einer Kollision.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest,
dass möglichst wenig Spielraum
zwischen dem Körper des Kindes und
dem Gurt besteht, und zwar auch auf
kurzen Strecken.
Achten Sie beim Einbau des
Kindersitzes "in Fahrtrichtung" darauf,
dass er mit der Lehne an die Lehne
des Fahrzeugsitzes anstößt und die
Kopfstütze nicht im Weg ist. Nur so ist
der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrersitz
befördert werden, außer wenn die
hinteren Plätze bereits von anderen
Kindern belegt sind oder die Rücksitze
nicht benutzt werden können oder
keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p i e h l t I h n e n , e i n e
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kinder allein und unbeaufsichtigt in einem
Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen Fenstern in einem
Fahrzeug zurück, das voll in der
Sonne steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e i n d l i c h e n K i n d e r n .
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offfen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.
ISOFIX-HALTERUNGEN
Ihr Fahrzeug wurde nach den neuen
gesetzlichen ISOFIX-Bestimmungen
zugelassen.
Hierbei handelt es sich um drei Ösen
an jedem Sitz:
- zwei Ösen vorn zwischen Lehne u n d S i t z l ä c h e d e s F a h r z e u g s i t z e s ,
- eine Öse hinten zur Befestigung des oberen Gurts, der sogenannten
TOP TETHER-Verankerung.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell
auf den seitlichen Sitzen in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen vorn einklinken
lassen.
Manche verfügen auch über einen Gurt
oben, der an der Öse hinten befestigt wird.
Stellen Sie, um diesen Gurt zu
befestigen, die Kopfstütze des
Fahrzeugsitzes hoch und führen Sie
den Haken zwischen dem Gestänge
hindurch. Befestigen Sie anschließend
den Haken an der Öse hinten und
ziehen Sie den oberen Gurt stramm.
Page 109 of 148
105
Zugbetrieb
ZUBEHÖR
6
D i e G e w i c h t e i m E i n z e l n e n i n d e n
Sie in den Fahrzeugpapieren
(Fahrzeugschein, ...) oder im
Abschnitt 9, Unterabschnitt "Gewichte".

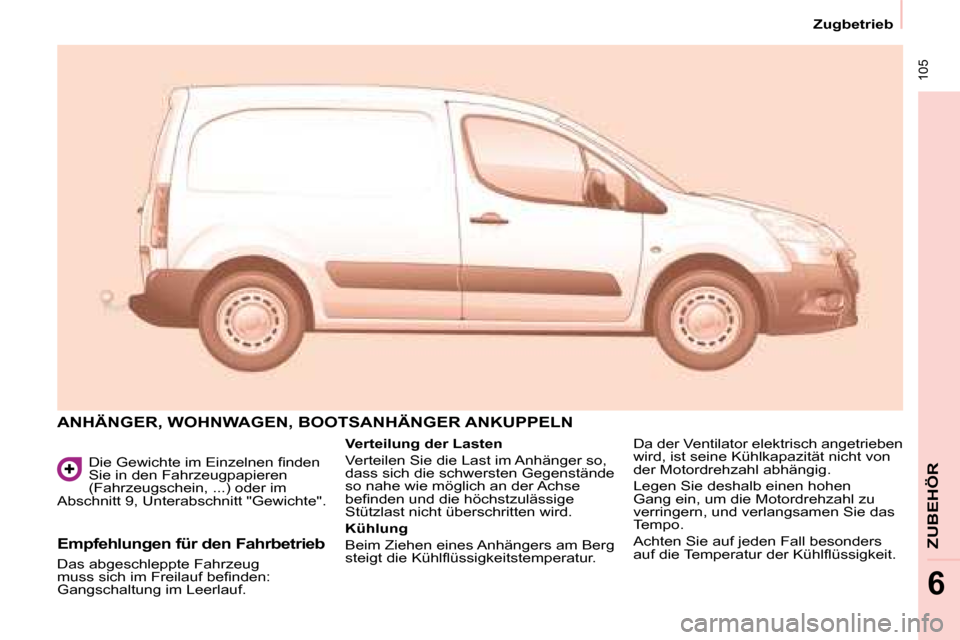

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN
Verteilung der Lasten
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände
so nahe wie möglich an der Achse
b e i n d e n u n d d i e h ö c h s t z u l ä s s i g e
Stützlast nicht überschritten wird.
Kühlung
Beim Ziehen eines Anhängers am Berg
s t e i g t d i e K ü h l l ü s s i g k e i t s t e m p e r a t u r . Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
Legen Sie deshalb einen hohen
Gang ein, um die Motordrehzahl zu
verringern, und verlangsamen Sie das
Tempo.
Achten Sie auf jeden Fall besonders
a u f d i e T e m p e r a t u r d e r K ü h l l ü s s i g k e i t .
Empfehlungen für den Fahrbetrieb
Das abgeschleppte Fahrzeug
m u s s s i c h i m F r e i l a u f b e i n d e n :
Gangschaltung im Leerlauf.
Page 110 of 148
106
Zugbetrieb
Was Sie beachten sollten
Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.Reifen: Prüfen Sie den
Reifendruck an Zugfahrzeug
(siehe Teil 9, Abschnitt
"Kenndaten") und Anhänger und
beachten Sie die empfohlenen
Reifendruckwerte. Abschnitt 7, Unterabschnitt
"Füllstände".
B e i m A u l e u c h t e n d e r
Warnleuchte für die
K ü h l l ü s s i g k e i t s t e m p e r a t u r
anhalten und den Motor so
schnell wie möglich abstellen.
Bremsen
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.
Zugbetrieb
Wir empfehlen Ihnen, Original-
PEUGEOT-Anhängerkupplungen und -
Verkabelungen zu benutzen, die schon
bei der Konzeption Ihres Fahrzeugs
getestet und zugelassen wurden. Sie
sollten die Vorrichtung vom PEUGEOT-
Händlernetz montieren lassen.
Sollte die Montage nicht vom
PEUGEOT-Händlernetz ausgeführt
werden, muss der Einbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den Empfehlungen des
Herstellers erfolgen.
Ergänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des Einbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von Automobiles PEUGEOT empfohlen
werden Der Einbau solcher
Produkte kann eine Fehlfunktion des
Elektroniksystems Ihres Fahrzeugs
nach sich ziehen Bitte erkundigen
Sie sich zuvor beim PEUGEOT-
Händlernetz.
SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf
Zuverlässigkeit und Sicherheit
getestet und zugelassen wurden,
sind alle für Ihr Fahrzeug geeignet.
Ein umfangreiches Sortiment mit von
PEUGEOT empfohlenem Zubehör und
Originalteilen ist in der Boutique, per
Katalog und online, im PEUGEOT-
Händlernetz erhältlich.
Ausrüstung für gewerbliche Zwecke
Die Direktion für Teile und Zubehör gibt
einen Katalog für Zubehör heraus, in
dem verschiedene Ausrüstungs- und
Ausstattungsteile angeboten werden
wie:
Ladetrennwände (alle Typen)
Laderolle
Anhängerkupplung, Anhänger-
Kabelsatz: Diese Anhängerkupplung
muss grundsätzlich vom PEUGEOT-
Händlernetz montiert werden
Trennwände und -gitter, rutschfester
Schutz-Bodenbelag aus Glattholz
Schutzgitter
Seitenwind
D i e S e i t e n w i n d e m p i n d l i c h k e i t i s t
größer, deshalb angepasst und mit
mäßiger Geschwindigkeit fahren. ABS/ESP
ABS und ESP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.
Einparkhilfe hinten
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die Einparkhilfe
unwirksam.
BOUTIQUE
Das übrige in der PEUGEOT-Boutique
angebotene Zubehör ist in die 5
folgenden Produktgruppen gegliedert:
