Peugeot Partner 2008 Betriebsanleitung (in German)

117
Batterie
PANNENHILFE
8
BATTERIE
Batterie frühestens zwei Minuten nach dem
Ausschalten der Zündung abklemmen.
Kabelschuhe nicht bei laufendem
Motor abklemmen.
Batterien erst zum Auladen anschließen, wenn
die Kabelschuhe abgeklemmt worden sind.
Nach jedem Wiederanschließen der Batterie
darf der Motor erst 1 Minute nach Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich an das
PEUGEOT-Händlernetz.
Warten Sie nach dem
Glühlampenaustausch etwa 3 Minuten,
bevor Sie die Batterie wieder anklemmen.Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empiehlt
es sich, die Batterie abzuklemmen.
SPARMODUS
Laden der Batterie mit einem
Batterieladegerät
- Batterie abklemmen,
- Gebrauchsanweisung des
Ladegerät-Herstellers beachten,
- beim Wiederanschließen mit der (-) Klemme beginnen.
- die Batteriepole und Klemmen müssen sauber sein. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.

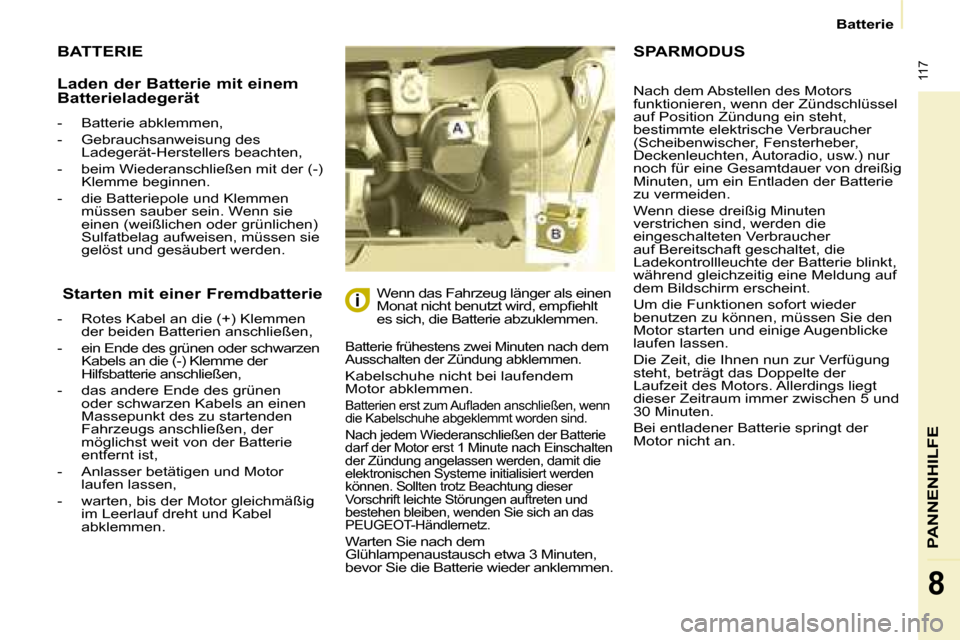

Starten mit einer Fremdbatterie
- Rotes Kabel an die (+) Klemmen der beiden Batterien anschließen,
- ein Ende des grünen oder schwarzen Kabels an die (-) Klemme der
Hilfsbatterie anschließen,
- das andere Ende des grünen oder schwarzen Kabels an einen
Massepunkt des zu startenden
Fahrzeugs anschließen, der
möglichst weit von der Batterie
entfernt ist,
- Anlasser betätigen und Motor laufen lassen,
- warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel
abklemmen. Nach dem Abstellen des Motors
funktionieren, wenn der Zündschlüssel
auf Position Zündung ein steht,
bestimmte elektrische Verbraucher
(Scheibenwischer, Fensterheber,
Deckenleuchten, Autoradio, usw.) nur
noch für eine Gesamtdauer von dreißig
Minuten, um ein Entladen der Batterie
zu vermeiden.
Wenn diese dreißig Minuten
verstrichen sind, werden die
eingeschalteten Verbraucher
auf Bereitschaft geschaltet, die
Ladekontrollleuchte der Batterie blinkt,
während gleichzeitig eine Meldung auf
dem Bildschirm erscheint.
Um die Funktionen sofort wieder
benutzen zu können, müssen Sie den
Motor starten und einige Augenblicke
laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung
steht, beträgt das Doppelte der
Laufzeit des Motors. Allerdings liegt
dieser Zeitraum immer zwischen 5 und
30 Minuten.
Bei entladener Batterie springt der
Motor nicht an.

118
Radwechsel
1. FAHRZEUG ABSTELLEN
- Fahrzeug nach Möglichkeit auf waagerechtem, festen, nicht
rutschigen Untergrund abstellen.
- Feststellbremse anziehen, Zündung ausschalten und ersten
oder Rückwärtsgang einlegen.
- Setzen Sie nach Möglichkeit einen Keil unter das Rad, das dem
auszuwechselnden Rad schräg
gegenüber liegt. Wenn Ihr Fahrzeug mit einer
Anhängerkupplung ausgerüstet
ist, muss das Fahrzeug in einigen
Fällen etwas angehoben werden, um
das Ersatzrad problemlos aus der
Halterung zu entnehmen.
Wenden Sie sich in
bestimmten Gelände- und/oder
Beladungssituationen an das
PEUGEOT-Händlernetz.
RADWECHSEL

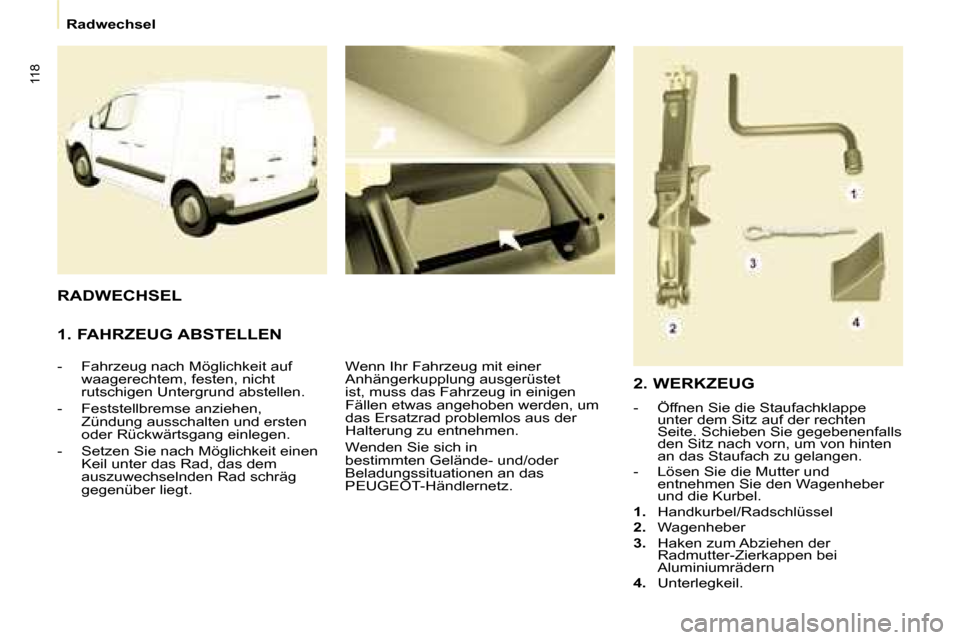

2. WERKZEUG
- Öffnen Sie die Staufachklappe
unter dem Sitz auf der rechten
Seite. Schieben Sie gegebenenfalls
den Sitz nach vorn, um von hinten
an das Staufach zu gelangen.
- Lösen Sie die Mutter und entnehmen Sie den Wagenheber
und die Kurbel.
1. Handkurbel/Radschlüssel
2. Wagenheber
3. Haken zum Abziehen der
Radmutter-Zierkappen bei
Aluminiumrädern
4. Unterlegkeil.

119
PANNENHILFE
8
Radwechsel

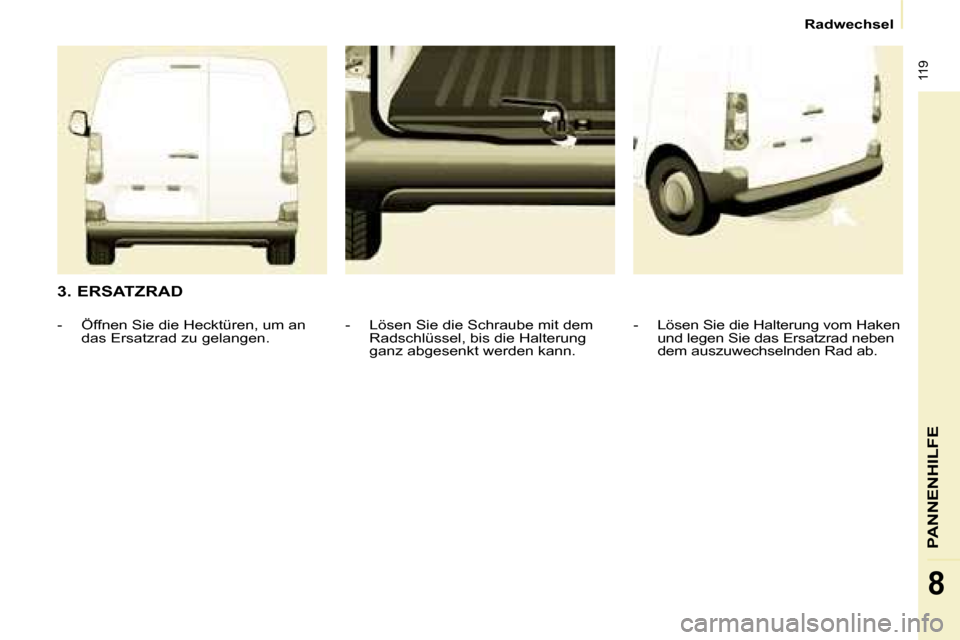

3. ERSATZRAD
- Lösen Sie die Halterung vom Haken und legen Sie das Ersatzrad neben
dem auszuwechselnden Rad ab.
- Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung
ganz abgesenkt werden kann.
- Öffnen Sie die Hecktüren, um an
das Ersatzrad zu gelangen.

120
Radwechsel

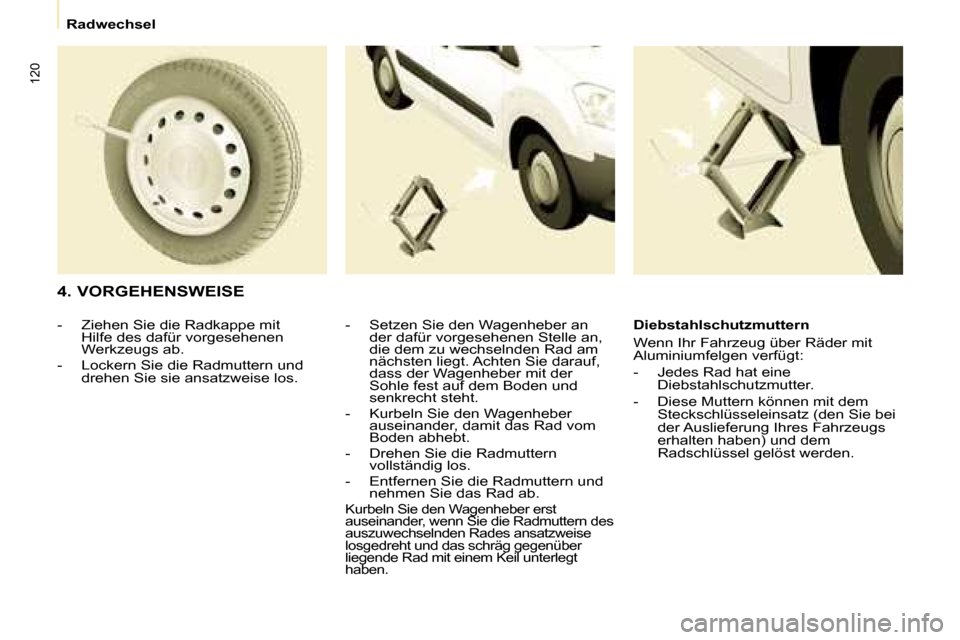

4. VORGEHENSWEISE
- Setzen Sie den Wagenheber an der dafür vorgesehenen Stelle an,
die dem zu wechselnden Rad am
nächsten liegt. Achten Sie darauf,
dass der Wagenheber mit der
Sohle fest auf dem Boden und
senkrecht steht.
- Kurbeln Sie den Wagenheber auseinander, damit das Rad vom
Boden abhebt.
- Drehen Sie die Radmuttern vollständig los.
- Entfernen Sie die Radmuttern und nehmen Sie das Rad ab.
Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern des
auszuwechselnden Rades ansatzweise
losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt
haben.
- Ziehen Sie die Radkappe mit Hilfe des dafür vorgesehenen
Werkzeugs ab.
- Lockern Sie die Radmuttern und drehen Sie sie ansatzweise los. Diebstahlschutzmuttern
Wenn Ihr Fahrzeug über Räder mit
Aluminiumfelgen verfügt:
- Jedes Rad hat eine
Diebstahlschutzmutter.
- Diese Muttern können mit dem Steckschlüsseleinsatz (den Sie bei
der Auslieferung Ihres Fahrzeugs
erhalten haben) und dem
Radschlüssel gelöst werden.

121
PANNENHILFE
8
Radwechsel

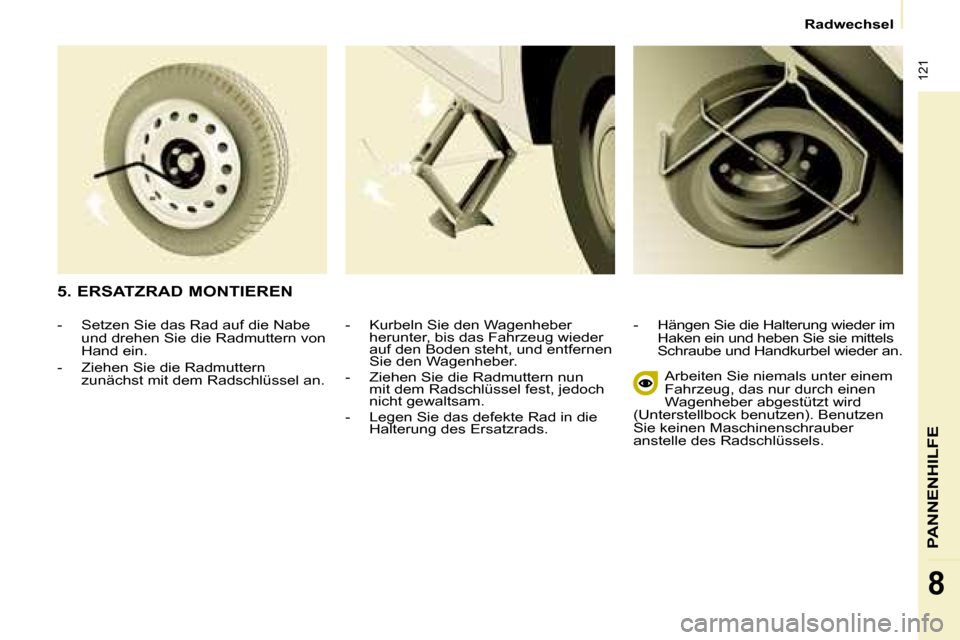

- Kurbeln Sie den Wagenheber herunter, bis das Fahrzeug wieder
auf den Boden steht, und entfernen
Sie den Wagenheber.
- Ziehen Sie die Radmuttern nun mit dem Radschlüssel fest, jedoch
nicht gewaltsam.
- Legen Sie das defekte Rad in die Halterung des Ersatzrads. - Hängen Sie die Halterung wieder im
Haken ein und heben Sie sie mittels
Schraube und Handkurbel wieder an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber
anstelle des Radschlüssels.
5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe und drehen Sie die Radmuttern von
Hand ein.
- Ziehen Sie die Radmuttern zunächst mit dem Radschlüssel an.

122
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche
Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 9, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.

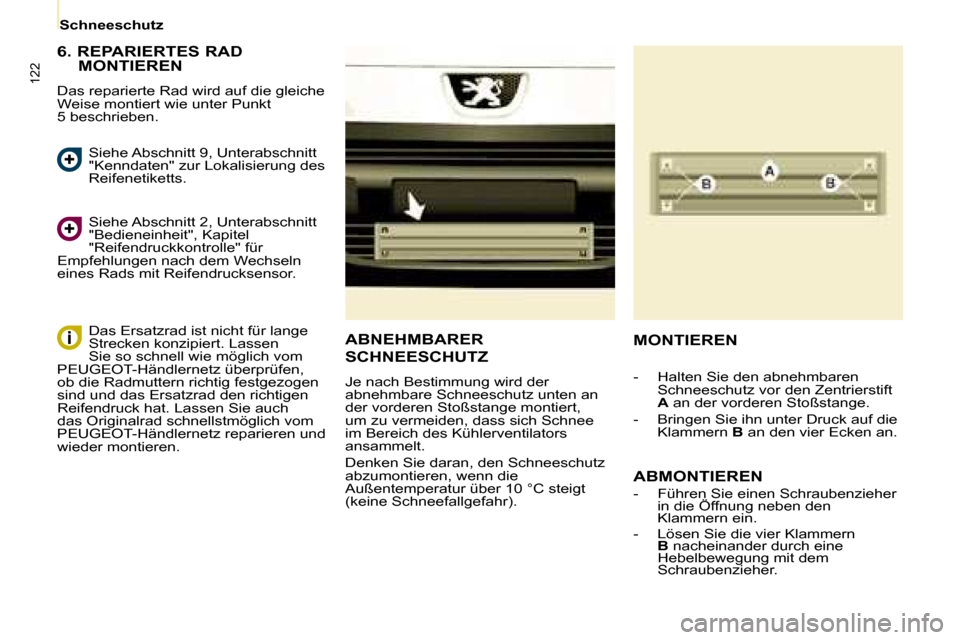

ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
abzumontieren, wenn die
Außentemperatur über 10 °C steigt
(keine Schneefallgefahr).
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den Zentrierstift
A an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich vom
PEUGEOT-Händlernetz überprüfen,
ob die Radmuttern richtig festgezogen
sind und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich vom
PEUGEOT-Händlernetz reparieren und
wieder montieren.

122
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche
Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 9, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
abzumontieren, wenn die
Außentemperatur über 10 °C steigt
(keine Schneefallgefahr).
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den Zentrierstift
A an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich vom
PEUGEOT-Händlernetz überprüfen,
ob die Radmuttern richtig festgezogen
sind und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich vom
PEUGEOT-Händlernetz reparieren und
wieder montieren.

123
PANNENHILFE
8
Austausch der Glühlampen

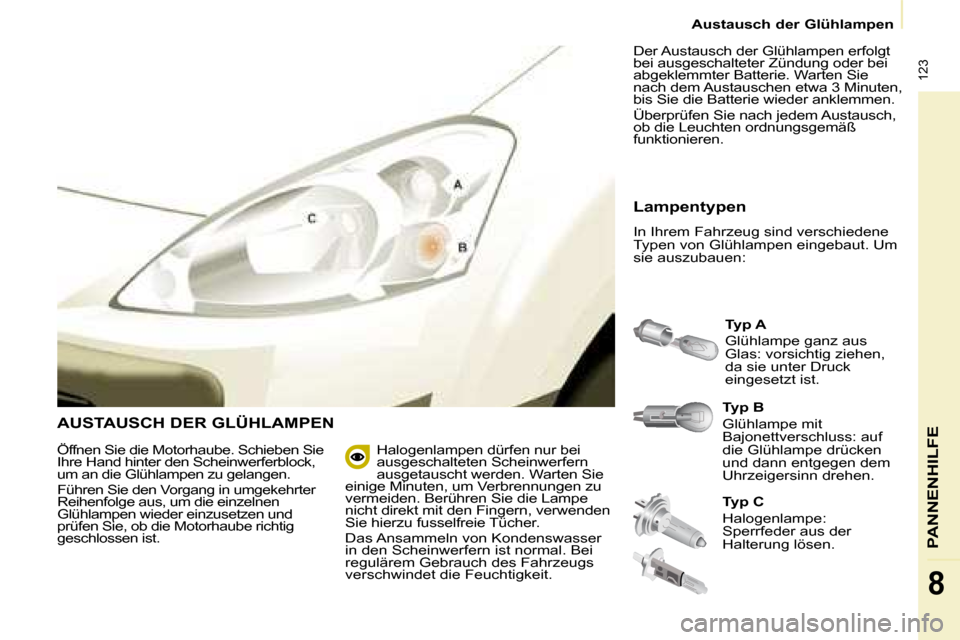

AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.Typ A
Glühlampe ganz aus
Glas: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.
Öffnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock,
um an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und
prüfen Sie, ob die Motorhaube richtig
geschlossen ist. Typ C
Halogenlampe:
Sperrfeder aus der
Halterung lösen.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie
nach dem Austauschen etwa 3 Minuten,
bis Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch,
ob die Leuchten ordnungsgemäß
funktionieren.
Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um
sie auszubauen:

124
Austausch der Glühlampen
3. Fahrtrichtungsanzeiger
Typ B , PY 21 W - 21 W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen
dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.
2.
Standlicht
Typ A , W 5 W - 5 W
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
-
Ziehen Sie die unter Druck
eingesetzte Lampenfassung heraus,
indem Sie am Steckverbinder ziehen
.
- Wechseln Sie die Glühlampe aus.
-
Überprüfen Sie, dass die Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten
.

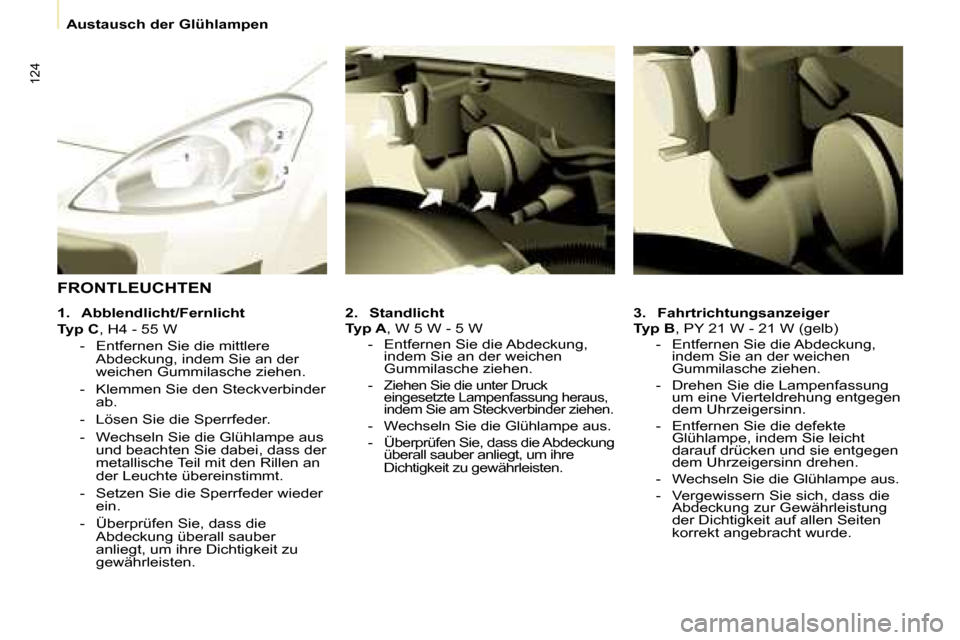

FRONTLEUCHTEN
1. Abblendlicht/Fernlicht
Typ C , H4 - 55 W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

125
PANNENHILFE
8
Austausch der Glühlampen

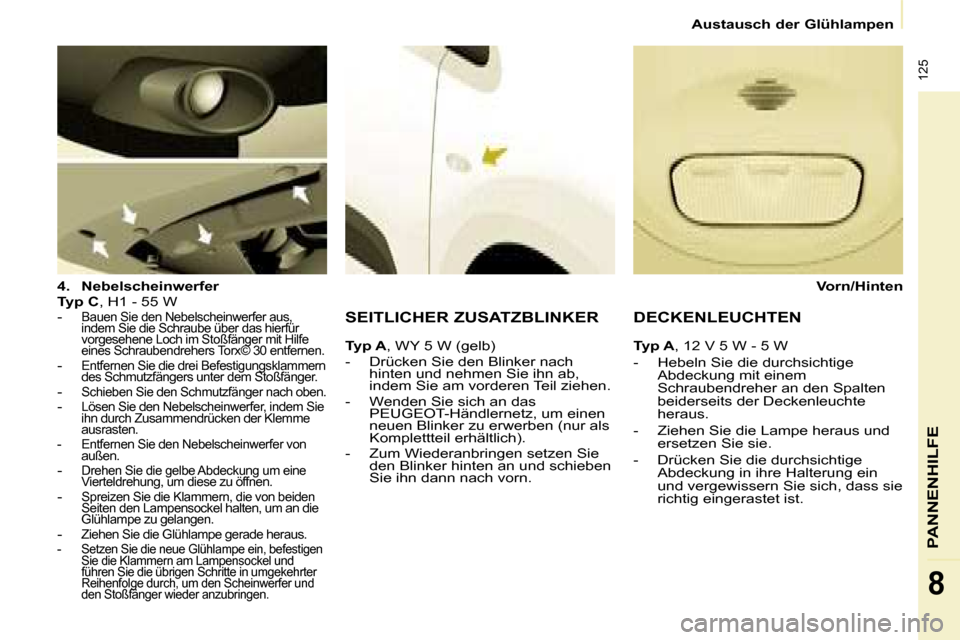

4. Nebelscheinwerfer
Typ C , H1 - 55 W
-
Bauen Sie den Nebelscheinwerfer aus, indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
eines Schraubendrehers Torx© 30 entfernen.
- Entfernen Sie die drei Befestigungsklammern des Schmutzfängers unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben.- Lösen Sie den Nebelscheinwerfer, indem Sie ihn durch Zusammendrücken der Klemme
ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen.
- Drehen Sie die gelbe Abdeckung um eine Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden Seiten den Lampensockel halten, um an die
Glühlampe zu gelangen.
- Ziehen Sie die Glühlampe gerade heraus.- Setzen Sie die neue Glühlampe ein, befestigen Sie die Klammern am Lampensockel und
führen Sie die übrigen Schritte in umgekehrter
Reihenfolge durch, um den Scheinwerfer und
den Stoßfänger wieder anzubringen.
SEITLICHER ZUSATZBLINKER
Typ A , WY 5 W (gelb)
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab,
indem Sie am vorderen Teil ziehen.
- Wenden Sie sich an das PEUGEOT-Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben
Sie ihn dann nach vorn. Vorn/Hinten
DECKENLEUCHTEN
Typ A
, 12 V 5 W - 5 W
- Hebeln Sie die durchsichtige Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
