Peugeot Partner 2009 Betriebsanleitung (in German)

105
Batterie
PANNENHILFE
7
BATTERIE
Batterie frühestens zwei Minuten
nach dem Ausschalten der Zündung
abklemmen.
Kabelschuhe nicht bei laufendem
Motor abklemmen.
Batterien erst zum Aufl aden
anschließen, wenn die Kabelschuhe
abgeklemmt worden sind.
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach Einschalten der Zündung
angelassen werden, damit die
elektronischen Systeme initialisiert
werden können. Sollten trotz
Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen
bleiben, wenden Sie sich an das
PEUGEOT -Händlernetz.
Warten Sie nach dem
Glühlampenaustausch etwa 3 Minuten,
bevor Sie die Batterie wieder
anklemmen.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfi ehlt
es sich, die Batterie abzuklemmen.

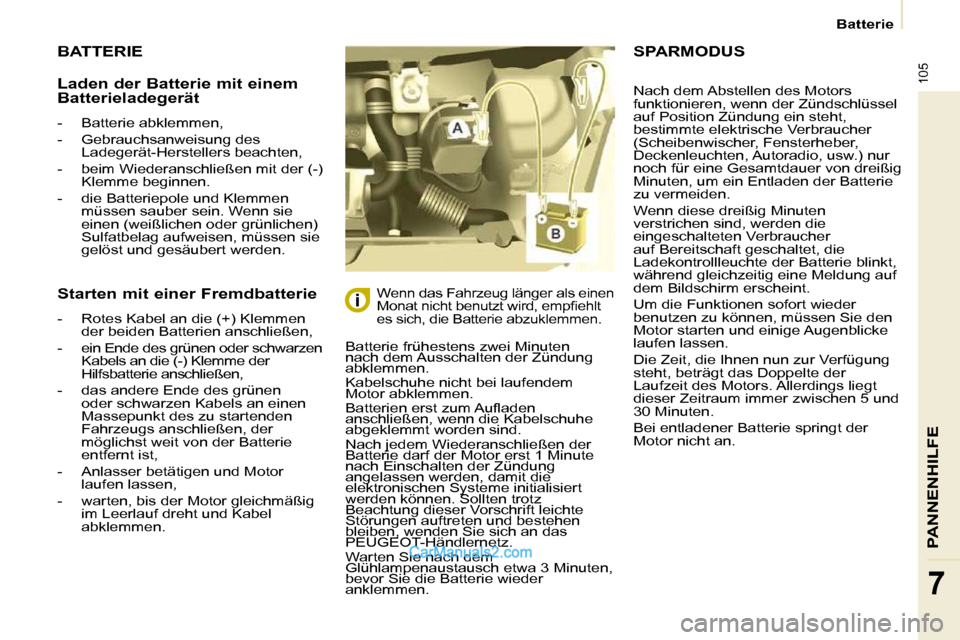

SPARMODUS
Laden der Batterie mit einem
Batterieladegerät
- Batterie abklemmen,
- Gebrauchsanweisung des
Ladegerät-Herstellers beachten,
- beim Wiederanschließen mit der (-) Klemme beginnen.
- die Batteriepole und Klemmen müssen sauber sein. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Starten mit einer Fremdbatterie
- Rotes Kabel an die (+) Klemmen der beiden Batterien anschließen,
- ein Ende des grünen oder schwarzen Kabels an die (-) Klemme der
Hilfsbatterie anschließen,
- das andere Ende des grünen oder schwarzen Kabels an einen
Massepunkt des zu startenden
Fahrzeugs anschließen, der
möglichst weit von der Batterie
entfernt ist,
- Anlasser betätigen und Motor laufen lassen,
- warten, bis der Motor gleichmäßig im Leerlauf dreht und Kabel
abklemmen. Nach dem Abstellen des Motors
funktionieren, wenn der Zündschlüssel
auf Position Zündung ein steht,
bestimmte elektrische Verbraucher
(Scheibenwischer, Fensterheber,
Deckenleuchten, Autoradio, usw.) nur
noch für eine Gesamtdauer von dreißig
Minuten, um ein Entladen der Batterie
zu vermeiden.
Wenn diese dreißig Minuten
verstrichen sind, werden die
eingeschalteten Verbraucher
auf Bereitschaft geschaltet, die
Ladekontrollleuchte der Batterie blinkt,
während gleichzeitig eine Meldung auf
dem Bildschirm erscheint.
Um die Funktionen sofort wieder
benutzen zu können, müssen Sie den
Motor starten und einige Augenblicke
laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung
steht, beträgt das Doppelte der
Laufzeit des Motors. Allerdings liegt
dieser Zeitraum immer zwischen 5 und
30 Minuten.
Bei entladener Batterie springt der
Motor nicht an.

106
Radwechsel
1. FAHRZEUG ABSTELLEN
- Stellen Sie unbedingt sicher, dass die Insassen ausgestiegen sind
und sich in einem sicheren Bereich
aufhalten.
- Fahrzeug nach Möglichkeit auf waagerechtem, festen, nicht
rutschigen Untergrund abstellen.
- Feststellbremse anziehen, Zündung ausschalten und ersten
oder Rückwärtsgang einlegen. - Setzen Sie nach Möglichkeit einen
Keil unter das Rad, das dem
auszuwechselnden Rad schräg
gegenüber liegt.
Wenn Ihr Fahrzeug mit einer
Anhängerkupplung ausgerüstet
ist, muss das Fahrzeug in einigen
Fällen etwas angehoben werden, um
das Ersatzrad problemlos aus der
Halterung zu entnehmen.
Wenden Sie sich in
bestimmten Gelände- und/oder
Beladungssituationen an das
PEUGEOT-Händlernetz.

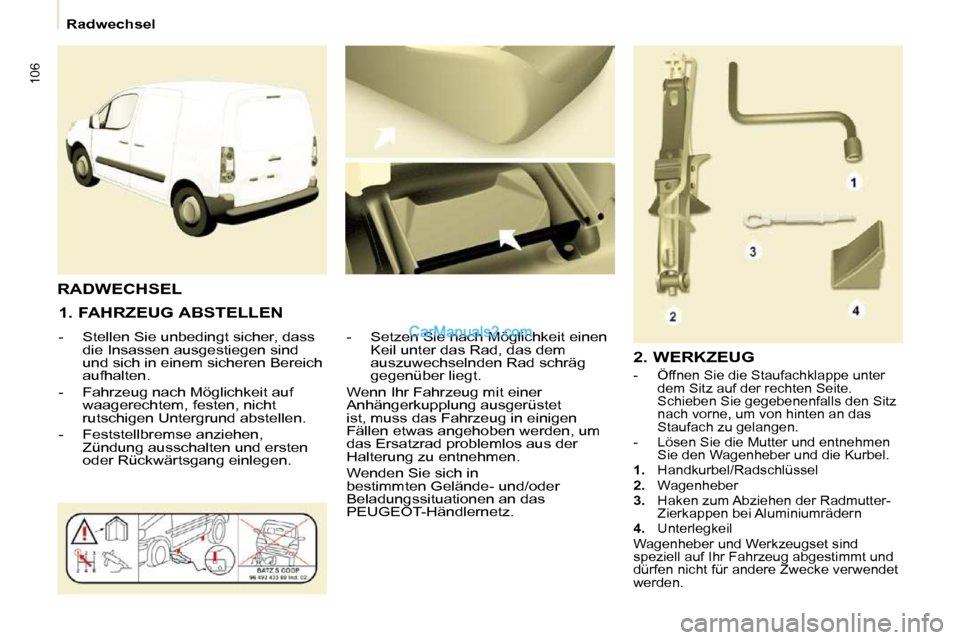

RADWECHSEL
2. WERKZEUG
- Öffnen Sie die Staufachklappe unter dem Sitz auf der rechten Seite.
Schieben Sie gegebenenfalls den Sitz
nach vorne, um von hinten an das
Staufach zu gelangen.
- Lösen Sie die Mutter und entnehmen Sie den Wagenheber und die Kurbel.

1. Handkurbel/Radschlüssel

2. Wagenheber

3. Haken zum Abziehen der Radmutter-
Zierkappen bei Aluminiumrädern

4. Unterlegkeil
Wagenheber und Werkzeugset sind
speziell auf Ihr Fahrzeug abgestimmt und
dürfen nicht für andere Zwecke verwendet
werden.

107
PANNENHILFE
7
Radwechsel

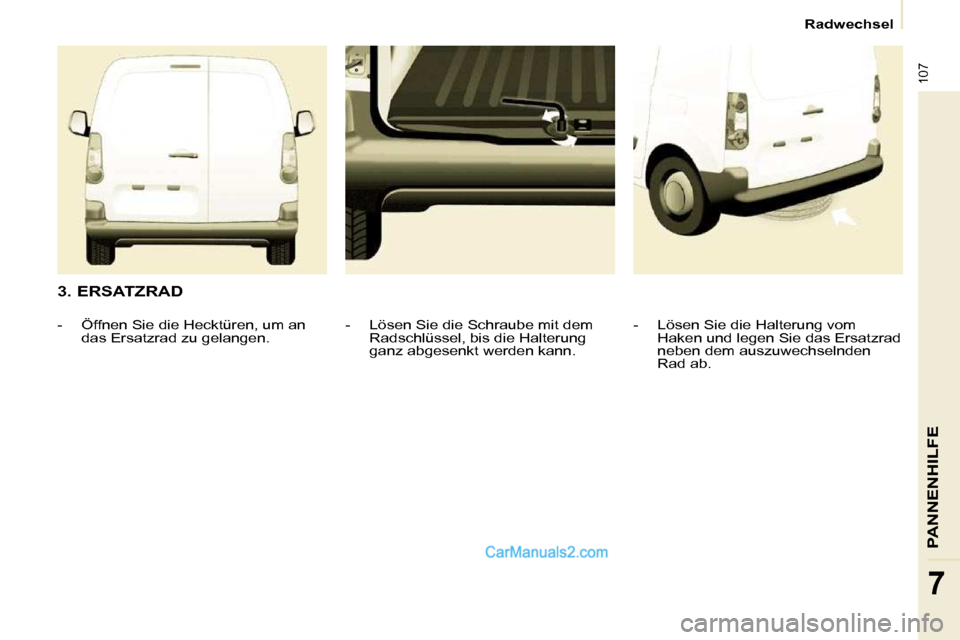

3. ERSATZRAD - Lösen Sie die Halterung vom Haken und legen Sie das Ersatzrad
neben dem auszuwechselnden
Rad ab.
- Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung
ganz abgesenkt werden kann.
- Öffnen Sie die Hecktüren, um an
das Ersatzrad zu gelangen.

108
Radwechsel
4. VORGEHENSWEISE - Setzen Sie den Wagenheber an der dafür vorgesehenen Stelle an,
die dem zu wechselnden Rad am
nächsten liegt. Achten Sie darauf,
dass der Wagenheber mit der
Sohle fest auf dem Boden und
senkrecht steht.
- Kurbeln Sie den Wagenheber auseinander, damit das Rad vom
Boden abhebt.
- Drehen Sie die Radmuttern vollständig los.
- Entfernen Sie die Radmuttern und nehmen Sie das Rad ab.
Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern
des auszuwechselnden Rades
ansatzweise losgedreht und das
schräg gegenüber liegende Rad mit
einem Keil unterlegt haben.
- Ziehen Sie die Radkappe mit
Hilfe des dafür vorgesehenen
Werkzeugs ab.
- Lockern Sie die Radmuttern und drehen Sie sie ansatzweise los. Diebstahlschutzmuttern
Wenn Ihr Fahrzeug über Räder mit
Aluminiumfelgen verfügt:
- Jedes Rad hat eine
Diebstahlschutzmutter.
- Diese Muttern können mit dem Steckschlüsseleinsatz (den Sie bei
der Auslieferung Ihres Fahrzeugs
erhalten haben) und dem
Radschlüssel gelöst werden.

109
PANNENHILFE
7
Radwechsel
- Kurbeln Sie den Wagenheber herunter, bis das Fahrzeug wieder
auf den Boden steht, und entfernen
Sie den Wagenheber.
- Ziehen Sie die Radmuttern nun mit dem Radschlüssel fest, jedoch
nicht gewaltsam.
- Legen Sie das defekte Rad in die Halterung des Ersatzrads.
- Hängen Sie die Halterung wieder im Haken ein und heben Sie sie mittels
Schraube und Handkurbel wieder an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird
(Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber
anstelle des Radschlüssels.

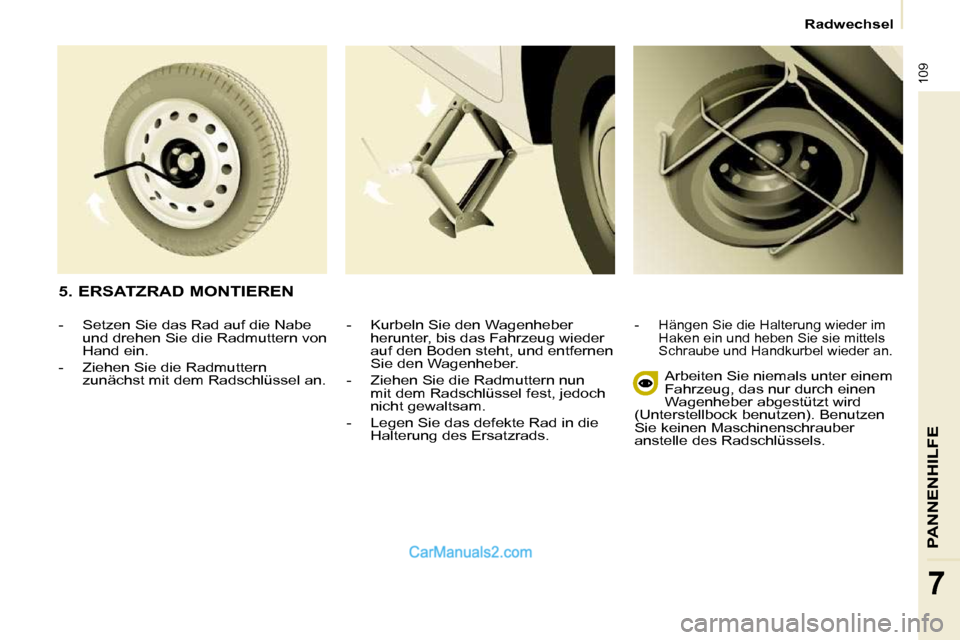

5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe
und drehen Sie die Radmuttern von
Hand ein.
- Ziehen Sie die Radmuttern zunächst mit dem Radschlüssel an.

110
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.

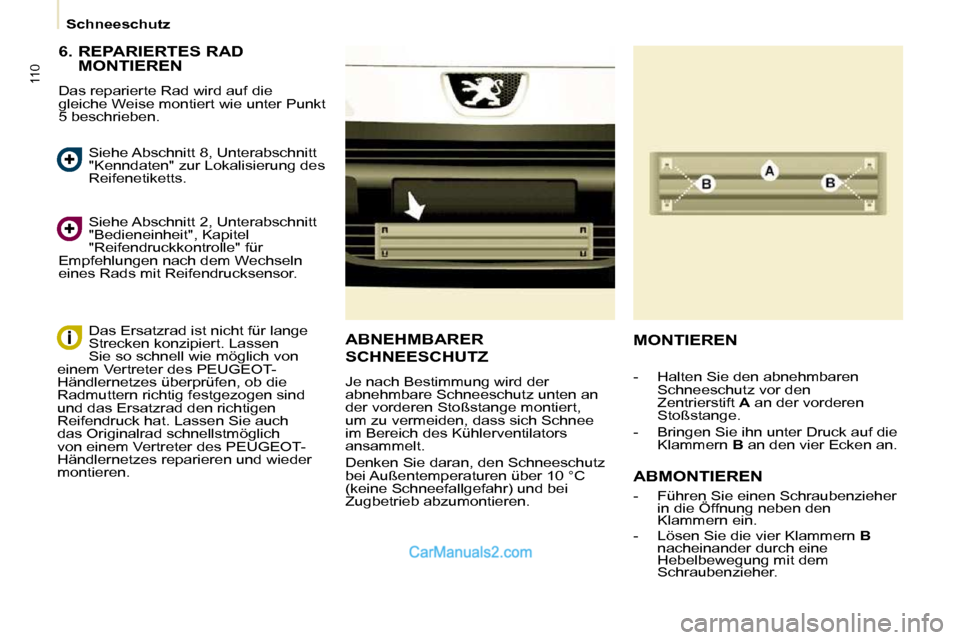

ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift A an der vorderen
Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich
von einem Vertreter des PEUGEOT-
Händlernetzes reparieren und wieder
montieren.

110
Schneeschutz
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5 beschrieben.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln
eines Rads mit Reifendrucksensor. Siehe Abschnitt 8, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
ABNEHMBARER
SCHNEESCHUTZ
Je nach Bestimmung wird der
abnehmbare Schneeschutz unten an
der vorderen Stoßstange montiert,
um zu vermeiden, dass sich Schnee
im Bereich des Kühlerventilators
ansammelt.
Denken Sie daran, den Schneeschutz
bei Außentemperaturen über 10 °C
(keine Schneefallgefahr) und bei
Zugbetrieb abzumontieren. MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren
Schneeschutz vor den
Zentrierstift A an der vorderen
Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B an den vier Ecken an.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen
Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-
Händlernetzes überprüfen, ob die
Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen
Reifendruck hat. Lassen Sie auch
das Originalrad schnellstmöglich
von einem Vertreter des PEUGEOT-
Händlernetzes reparieren und wieder
montieren.

111
PANNENHILFE
7
Austausch der Glühlampen
AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen.
Typ A
Glühlampe ganz aus
Glas: vorsichtig ziehen,
da sie unter Druck
eingesetzt ist.
Öffnen Sie die Motorhaube.
Schieben Sie Ihre Hand hinter
den Scheinwerferblock, um an die
Glühlampen zu gelangen.
Führen Sie den Vorgang in
umgekehrter Reihenfolge aus, um
die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die
Motorhaube richtig geschlossen ist.
Typ C
Halogenlampe:
Sperrfeder aus der
Halterung lösen.
Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe
nicht direkt mit den Fingern, verwenden
Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser
in den Scheinwerfern ist normal. Bei
regulärem Gebrauch des Fahrzeugs
verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austauschen etwa 3 Minuten, bis
Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Hochdruckreinigung

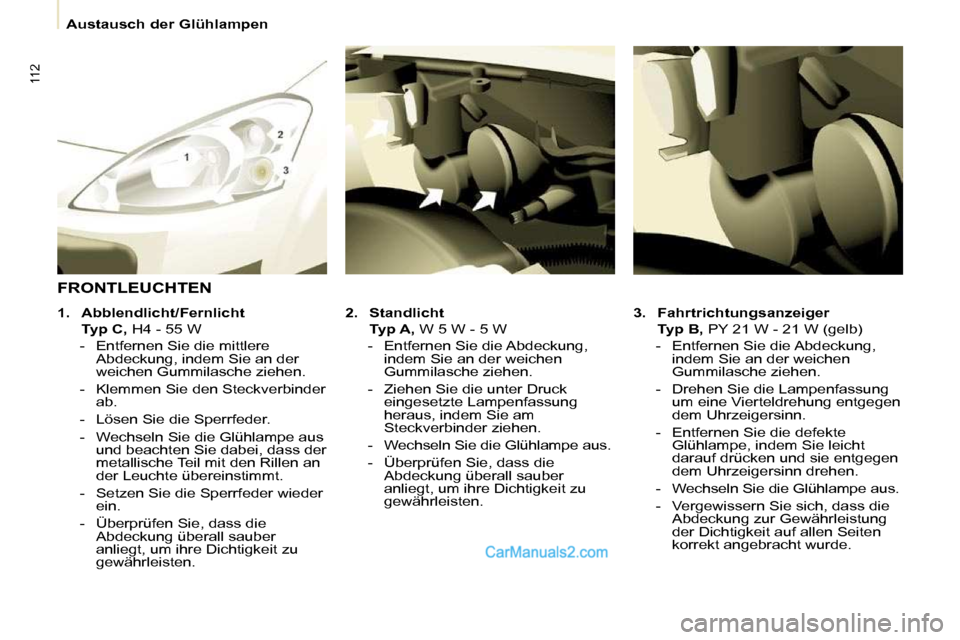

Lampentypen
In Ihrem Fahrzeug sind verschiedene
Typen von Glühlampen eingebaut. Um
sie auszubauen:
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie
die Spritzdüse nicht zu lange auf
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht und
der Dichtungsgummis zu vermeiden.

112
Austausch der Glühlampen

3. Fahrtrichtungsanzeiger
Typ B, PY 21 W - 21 W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine Vierteldrehung entgegen
dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem Sie leicht
darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung zur Gewährleistung
der Dichtigkeit auf allen Seiten
korrekt angebracht wurde.

2. Standlicht
Typ A, W 5 W - 5 W
- Entfernen Sie die Abdeckung, indem Sie an der weichen
Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte Lampenfassung
heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.
FRONTLEUCHTEN

1. Abblendlicht/Fernlicht
Typ C, H4 - 55 W
- Entfernen Sie die mittlere Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und beachten Sie dabei, dass der
metallische Teil mit den Rillen an
der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall sauber
anliegt, um ihre Dichtigkeit zu
gewährleisten.

113
PANNENHILFE
7
Austausch der Glühlampen

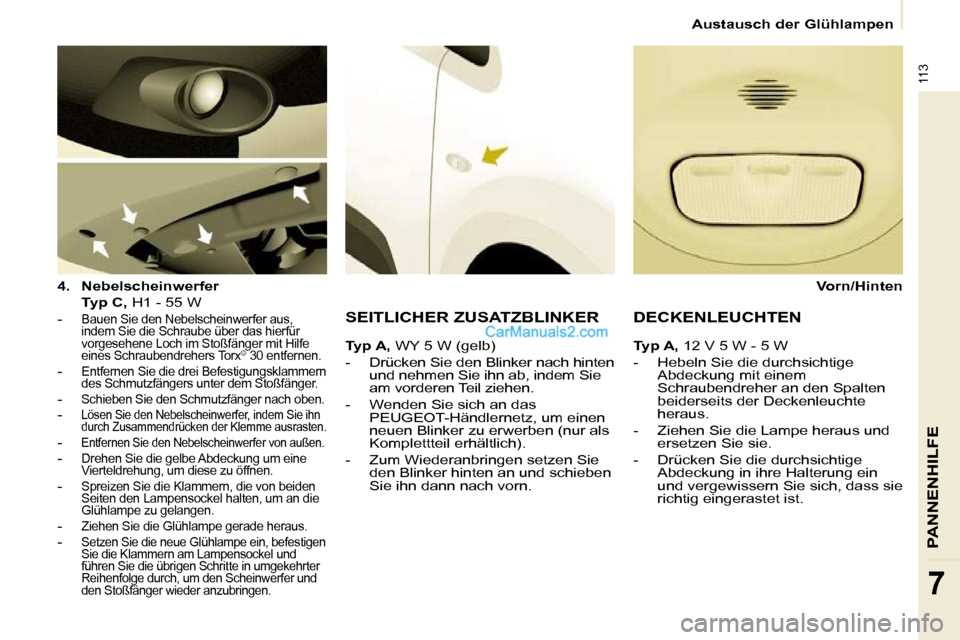

4. Nebelscheinwerfer
Typ C, H1 - 55 W
-
Bauen Sie den Nebelscheinwerfer aus,
indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfänger mit Hilfe
eines Schraubendrehers Torx ©
30 entfernen.
- Entfernen Sie die drei Befestigungsklammern
des Schmutzfängers unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben. - Lösen Sie den Nebelscheinwerfer, indem Sie ihn
durch Zusammendrücken der Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen. - Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden
Seiten den Lampensockel halten, um an die
Glühlampe zu gelangen.
- Ziehen Sie die Glühlampe gerade heraus. - Setzen Sie die neue Glühlampe ein, befestigen
Sie die Klammern am Lampensockel und
führen Sie die übrigen Schritte in umgekehrter
Reihenfolge durch, um den Scheinwerfer und
den Stoßfänger wieder anzubringen.
SEITLICHER ZUSATZBLINKER

Typ A, WY 5 W (gelb)
- Drücken Sie den Blinker nach hinten und nehmen Sie ihn ab, indem Sie
am vorderen Teil ziehen.
- Wenden Sie sich an das PEUGEOT -Händlernetz, um einen
neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker hinten an und schieben
Sie ihn dann nach vorn.
Vorn/Hinten
DECKENLEUCHTEN

Typ A, 12 V 5 W - 5 W
- Hebeln Sie die durchsichtige Abdeckung mit einem
Schraubendreher an den Spalten
beiderseits der Deckenleuchte
heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie sie.
- Drücken Sie die durchsichtige Abdeckung in ihre Halterung ein
und vergewissern Sie sich, dass sie
richtig eingerastet ist.
