Sostituzione di un fusibile
SCATOLA DEI FUSIBILI NEL
VANO MOTORE
Dopo aver aperto il cofano, sganciare
e aprire la scatola per accedere ai
fusibili. Fusibili
F
Amperaggio
A Descrizione
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e tergilunotto
4 20 Pompa lavaproiettori
5 15 Organi motore
6 10 Captatore angolo volante, ESP
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, calcolatore gestione
parco
10 30 Organi motore
11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Abbagliante destro
16 10 Abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
Page 122 of 180

120

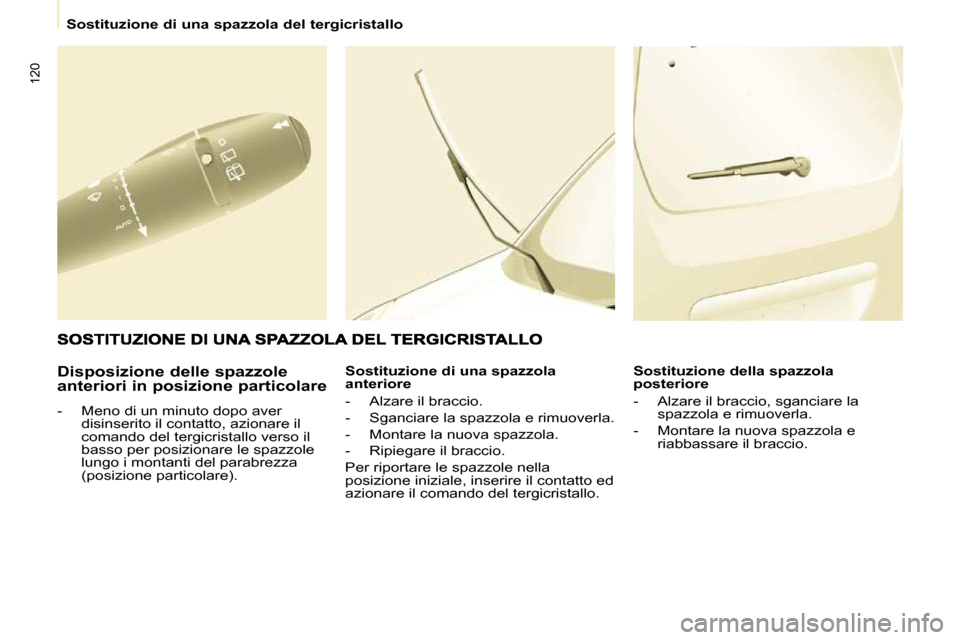

Sostituzione di una spazzola del tergicristallo
Disposizione delle spazzole
anteriori in posizione particolare
- Meno di un minuto dopo aver disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare). Sostituzione di una spazzola
anteriore
- Alzare il braccio.
- Sganciare la spazzola e rimuoverla.
- Montare la nuova spazzola.
- Ripiegare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo. Sostituzione della spazzola
posteriore
- Alzare il braccio, sganciare la
spazzola e rimuoverla.
- Montare la nuova spazzola e riabbassare il braccio.
Page 123 of 180

121
GUIDA RAPIDA
7

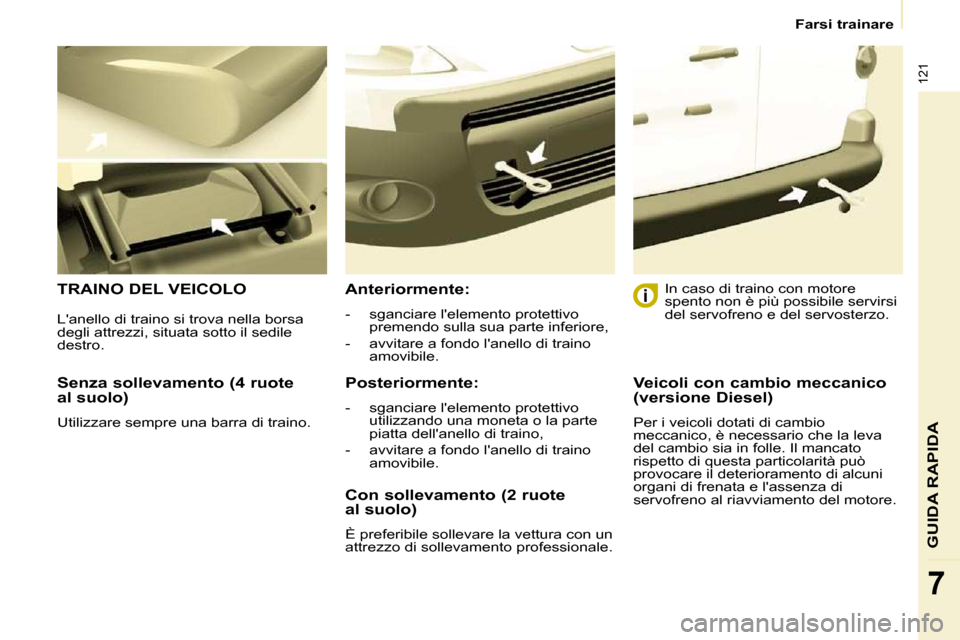

Farsi trainare
Senza sollevamento (4 ruote
al suolo)
Utilizzare sempre una barra di traino.
TRAINO DEL VEICOLO Anteriormente:
- sganciare l'elemento protettivo premendo sulla sua parte inferiore,
- avvitare a fondo l'anello di traino amovibile.
Posteriormente:
- sganciare l'elemento protettivo utilizzando una moneta o la parte
piatta dell'anello di traino,
- avvitare a fondo l'anello di traino amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento (2 ruote
al suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
L'anello di traino si trova nella borsa
degli attrezzi, situata sotto il sedile
destro.
Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli dotati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento di alcuni
organi di frenata e l'assenza di
servofreno al riavviamento del motore.
Page 124 of 180

122
Dimensioni
Page 125 of 180

123
Dimensioni
CARATTERISTICHE TECNICHE
8

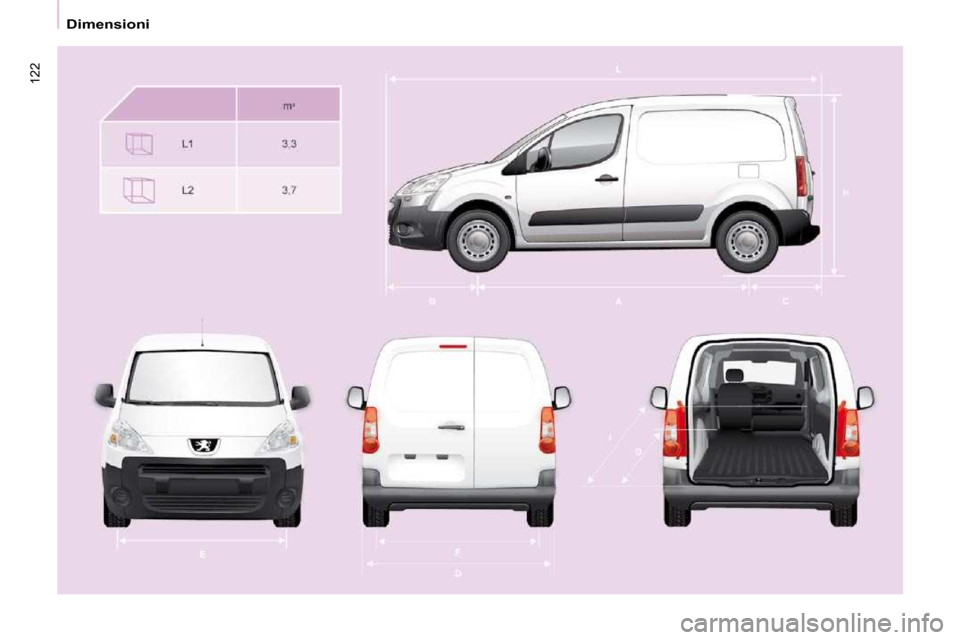

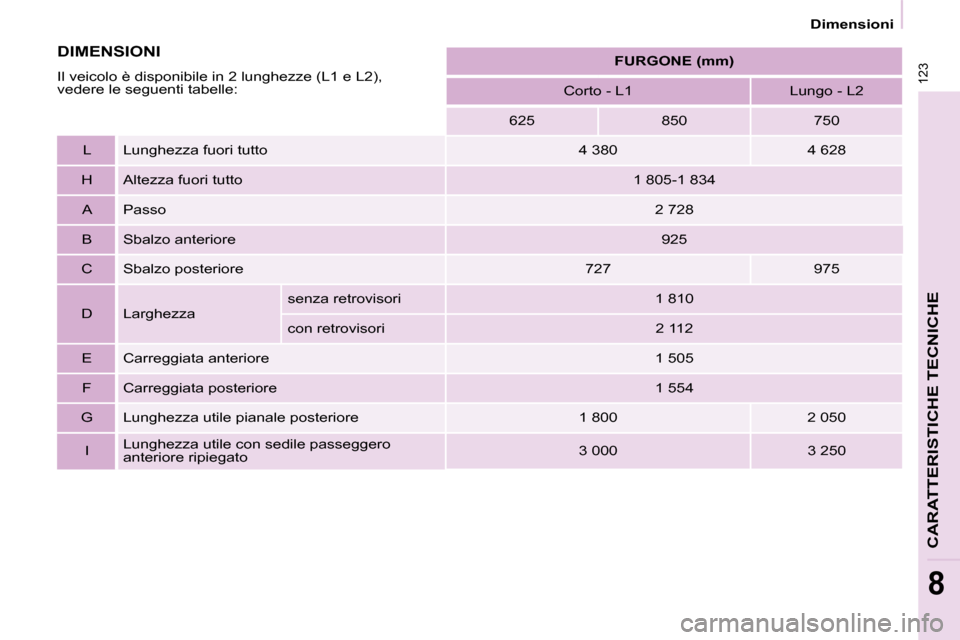

FURGONE (mm)
Corto - L1 Lungo - L2
625 850 750
L Lunghezza fuori tutto 4 380 4 628
H Altezza fuori tutto 1 805-1 834
A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 727 975
D Larghezza senza retrovisori 1 810
con retrovisori
2 112
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
G Lunghezza utile pianale posteriore 1 800 2 05 0
I Lunghezza utile con sedile passeggero
anteriore ripiegato 3 000 3 250
DIMENSIONI DIMENSIONI
Il veicolo è disponibile in 2 lunghezze (L1 e L2),
vedere le seguenti tabelle:
Page 126 of 180

124
Dimensioni

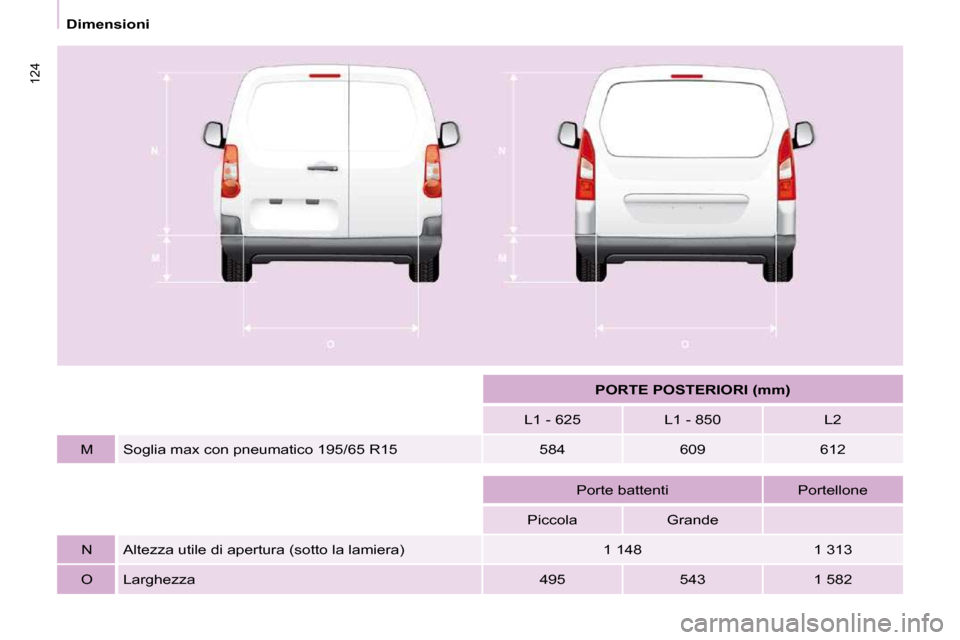

PORTE POSTERIORI (mm)
L1 - 625 L1 - 850 L2
M Soglia max con pneumatico 195/65 R15 584 609 612
Porte battenti Portellone
Piccola Grande
N Altezza utile di apertura (sotto la lamiera) 1 148 1 313
O Larghezza 495 543 1 582
Page 127 of 180

Dimensioni
CARATTERISTICHE TECNICHE
8

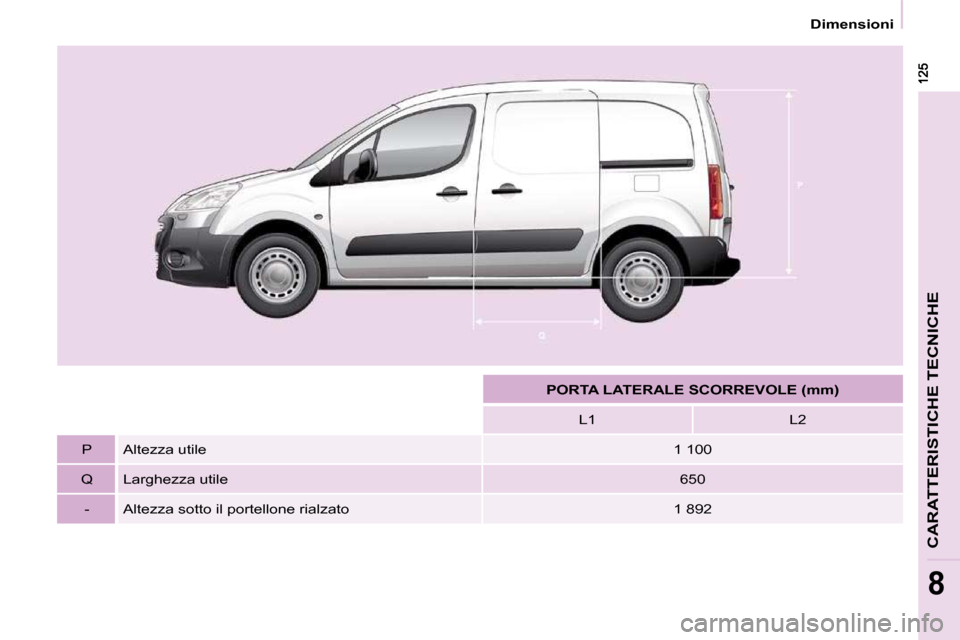

PORTA LATERALE SCORREVOLE (mm)
L1 L2
P Altezza utile 1 100
Q Larghezza utile 650
- Altezza sotto il portellone rialzato 1 892
Page 128 of 180

126
Dimensioni

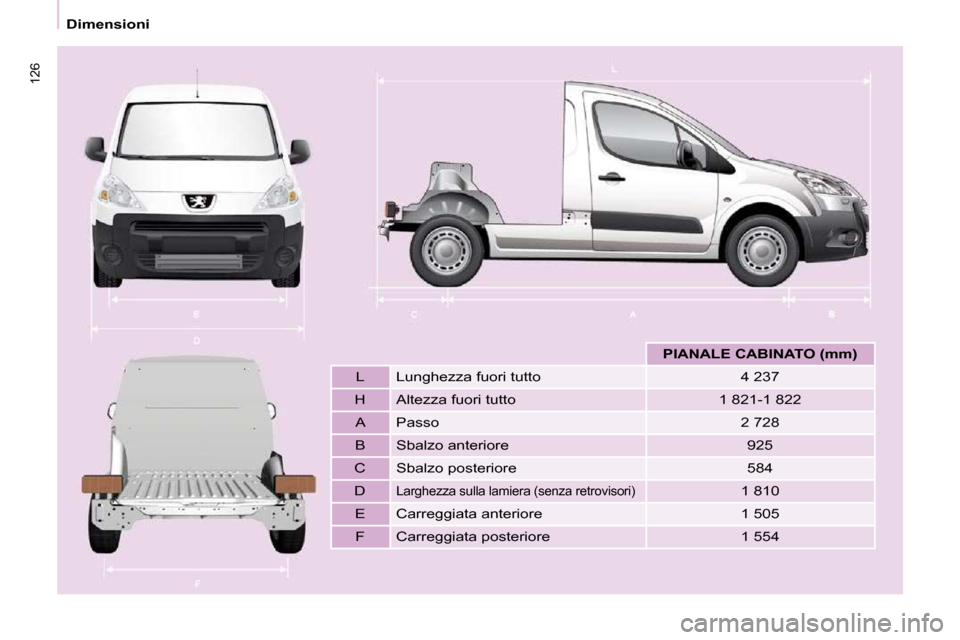

PIANALE CABINATO (mm)
L Lunghezza fuori tutto 4 237
H Altezza fuori tutto 1 821-1 822 A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori) 1 810
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
Page 129 of 180

127
CARATTERISTICHE TECNICHE
8
Pesi
MASSE E CARICHI TRAINABILI (KG)
Generalità I valori dell’MTRA e dei carichi trainabili
indicati sono validi per un’altitudine
massima di 1 000 metri ; il carico
trainabile citato deve essere ridotto del
10 % ogni 1 000 metri supplementari.
MTRA: massa massima autorizzata
del treno
MTAC: massa massima autorizzata
del veicolo a pieno carico
MOM: massa in ordine di marcia
CVA: massa massima verticale sul
gancio traino
Nel caso di un veicolo trainante, è
vietato superare la velocità di 80 Km/h
(rispettare la legislazione vigente nel
proprio Paese).
La massa trainata frenata con riporto
del carico può essere incrementata,
purché si tolga dal veicolo l’equivalente
di questo carico per non superare
l’MTRA. Attenzione, il traino con un
veicolo con poco carico può ridurre la
tenuta di strada. Temperature esterne elevate
possono provocare una riduzione
d e l l e p r e s t a z i o n i d e l v e i c o l o a l fi n e
di proteggere il motore; quando la
temperatura esterna è superiore ai
37 °C, limitare il peso trainato.
La massa in ordine di marcia (MOM) è
pari alla massa a vuoto + guidatore
(75 Kg) + serbatoio pieno al 90 %.
Per maggiori informazioni, consultare
la carta di circolazione.
In ogni Paese è indispensabile
rispettare i carichi trainabili consentiti
dalla legislazione locale. Per conoscere
le possibilità di traino del proprio veicolo
e la massa massima autorizzata a
pieno carico con rimorchio (MTRA),
rivolgersi alla rete PEUGEOT.
Page 130 of 180

128
Pesi
Masse

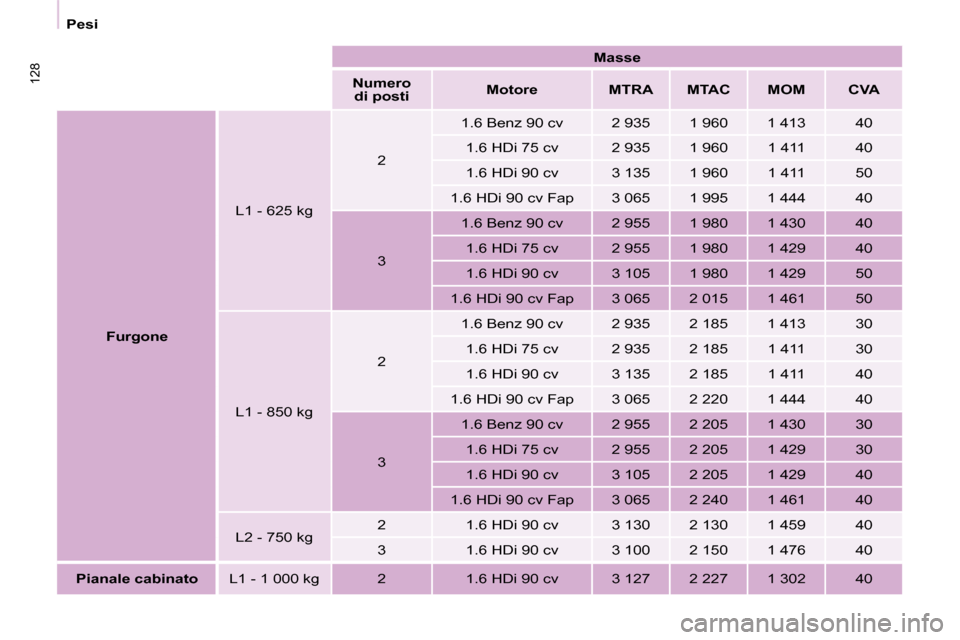

Numero
di posti
Motore MTRA MTAC MOM CVA
Furgone L1 - 625 kg
2
1.6 Benz 90 cv 2 935 1 960 1 413 40
1.6 HDi 75 cv 2 935 1 960 1 411 40
1.6 HDi 90 cv 3 135 1 960 1 411 50
1.6 HDi 90 cv Fap 3 065 1 995 1 444 40
3 1.6 Benz 90 cv 2 955 1 980 1 430 40
1.6 HDi 75 cv 2 955 1 980 1 429 40
1.6 HDi 90 cv 3 105 1 980 1 429 50
1.6 HDi 90 cv Fap 3 065 2 015 1 461 50
L1 - 850 kg 2
1.6 Benz 90 cv 2 935 2 185 1 413 30
1.6 HDi 75 cv 2 935 2 185 1 411 30
1.6 HDi 90 cv 3 135 2 185 1 411 40
1.6 HDi 90 cv Fap 3 065 2 220 1 444 40
3 1.6 Benz 90 cv 2 955 2 205 1 430 30
1.6 HDi 75 cv 2 955 2 205 1 429 30
1.6 HDi 90 cv 3 105 2 205 1 429 40
1.6 HDi 90 cv Fap 3 065 2 240 1 461 40
L2 - 750 kg 2 1.6 HDi 90 cv 3 130 2 130 1 459 40
3 1.6 HDi 90 cv 3 100 2 150 1 476 40
Pianale cabinato L1 - 1 000 kg 2 1.6 HDi 90 cv 3 127 2 227 1 302 40
