Paraneve
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
p n e u m a t i c i s g o n fi " p e r l e
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
s e g n a l a z i o n e p n e u m a t i c o s g o n fi o . Capitolo 8, paragrafo "Elementi
d i i d e n t i fi c a z i o n e " , p e r l o c a l i z z a r e
l'etichetta dei pneumatici.
SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10 °C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile paraneve. MONTAGGIO
SMONTAGGIO

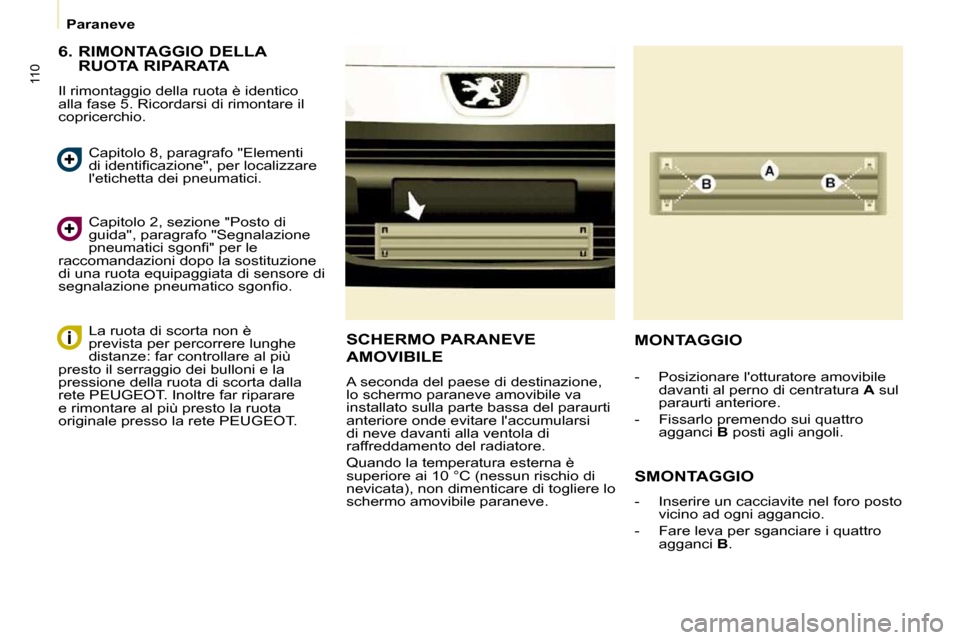

- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT.
Page 112 of 180
110
Paraneve
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
p n e u m a t i c i s g o n fi " p e r l e
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
s e g n a l a z i o n e p n e u m a t i c o s g o n fi o . Capitolo 8, paragrafo "Elementi
d i i d e n t i fi c a z i o n e " , p e r l o c a l i z z a r e
l'etichetta dei pneumatici.
SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
Quando la temperatura esterna è
superiore ai 10 °C (nessun rischio di
nevicata), non dimenticare di togliere lo
schermo amovibile paraneve. MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT.
Page 113 of 180
111
GUIDA RAPIDA
7
Sostituzione di una lampadina
SOSTITUIRE UNA LAMPADA
Tipo B
Lampada a baionetta:
premere sulla lampada
poi girare in senso
antiorario.
Tipo A
Lampada interamente
in vetro: tirare piano
perché viene montata a
pressione.
Aprire il cofano motore. Per accedere
alle lampade, far passare la mano
dietro il blocco ottico.
Per rimettere lampade nuove,
effettuare le operazioni in senso
i n v e r s o e v e r i fi c a r e c h e i l c o f a n o s i a
ben chiuso.
Tipo C
Lampada alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.
La sostituzione delle lampade
deve essere effettuata con il
proiettore spento. Aspettare alcuni
minuti (rischio di ustione grave). Non
toccare direttamente la lampada con le
dita, utilizzare un panno non peloso.
La formazione di condensa nei
proiettori è naturale. L'uso corrente del
veicolo la fa sparire. La sostituzione della lampade va
effettuata con il contatto disinserito o
la batteria scollegata. Aspettare circa
3 minuti dopo la sostituzione prima di
ricollegare la batteria.
V e r i fi c a r e i l c o r r e t t o f u n z i o n a m e n t o
delle luci dopo ogni intervento.
Lavaggio ad alta pressione

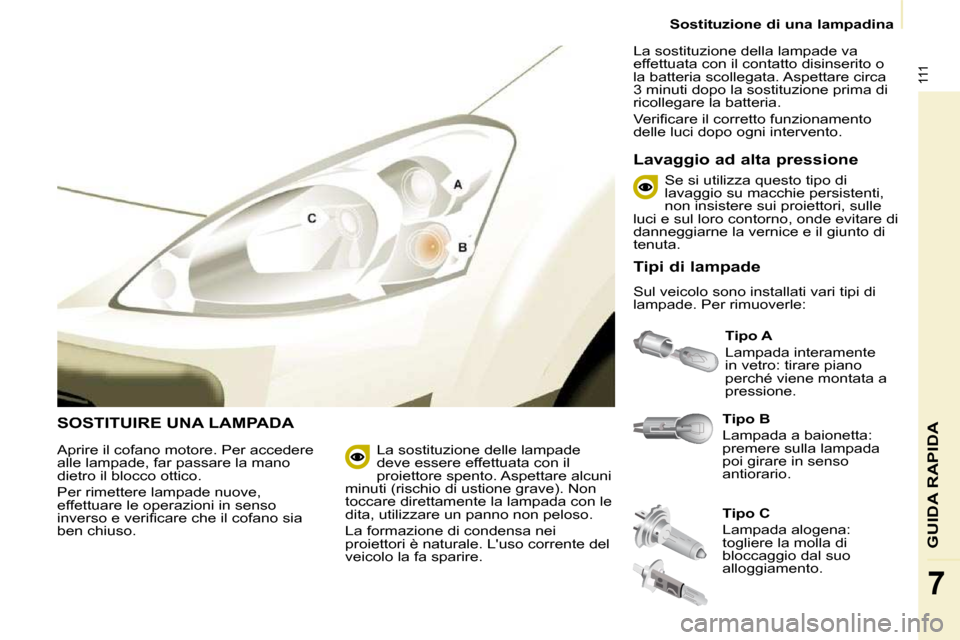

Tipi di lampade
Sul veicolo sono installati vari tipi di
lampade. Per rimuoverle:
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.
Page 114 of 180
112
Sostituzione di una lampadina
3. Indicatori di direzione
Tipo B , PY 21 W - 21 W (ambra)
- Togliere il coperchio tirando sulla linguetta in gomma morbida.
- Girare il porta lampada di un quarto di giro, in senso antiorario.
- Rimuovere la lampada premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
- V e r i fi c a r e c h e i l c o p e r c h i o s i a rimesso bene su tutta la periferia,
per garantire la tenuta.
2. Luci di posizione
Tipo A , W5W - 5 W
- Rimuovere il coperchio tirando la linguetta in gomma morbida.
- Estrarre il portalampada montato a pressione tirando il connettore.
- Sostituire la lampada.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.
LUCI ANTERIORI

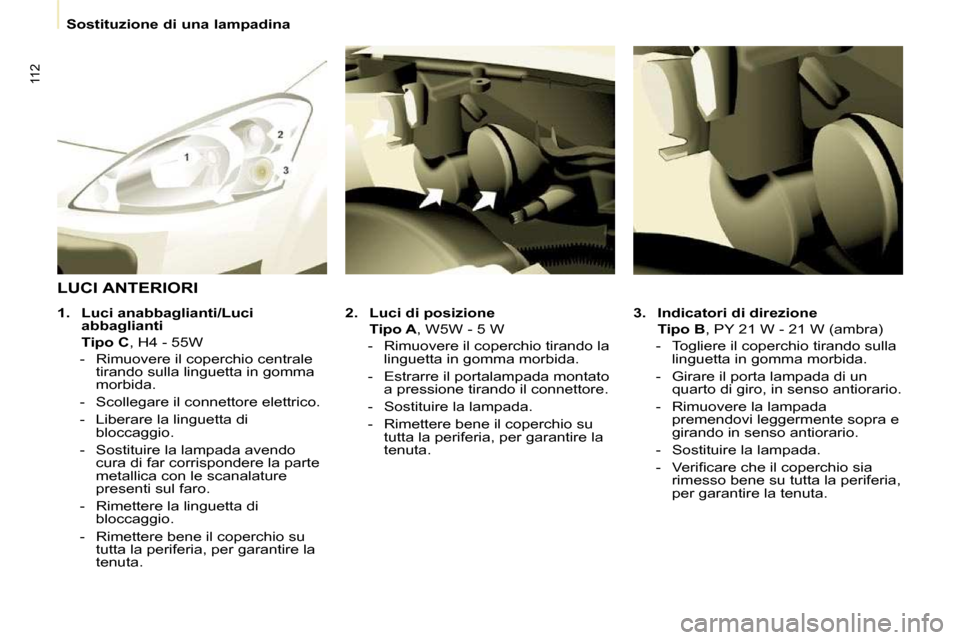

1. Luci anabbaglianti/Luci
abbaglianti
Tipo C , H4 - 55W
- Rimuovere il coperchio centrale tirando sulla linguetta in gomma
morbida.
- Scollegare il connettore elettrico.
- Liberare la linguetta di bloccaggio.
- Sostituire la lampada avendo cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
- Rimettere la linguetta di bloccaggio.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.
Page 115 of 180
113
GUIDA RAPIDA
7
Sostituzione di una lampadina
4. Proiettori antinebbia
Tipo C, H1 - 55 W
- Smontare il proiettore antinebbia togliendo la vite accessibile attraverso
il foro che si trova nel paraurti,
utilizzando un cacciavite Torx ©
30.
- T o g l i e r e i t r e g a n c i d i fi s s a g g i o d e l
passaruota, situati sotto il paraurti.
- Spostare il passaruota verso l'alto.
- Sganciare l'antinebbia premendo la clip per liberarlo.
- Togliere l'antinebbia dall'esterno.
- Ruotare di 1/4 di giro la protezione gialla per aprirla.
- Allargare i ganci che stringono il piede della lampada sui due lati, per
liberarla.
- Togliere la lampada tirandola.
-
Inserire la nuova lampada, ristringere i
ganci intorno al piede della lampadina
ed effettuare le operazioni inverse per
rimettere il blocco ottico e il passaruota.

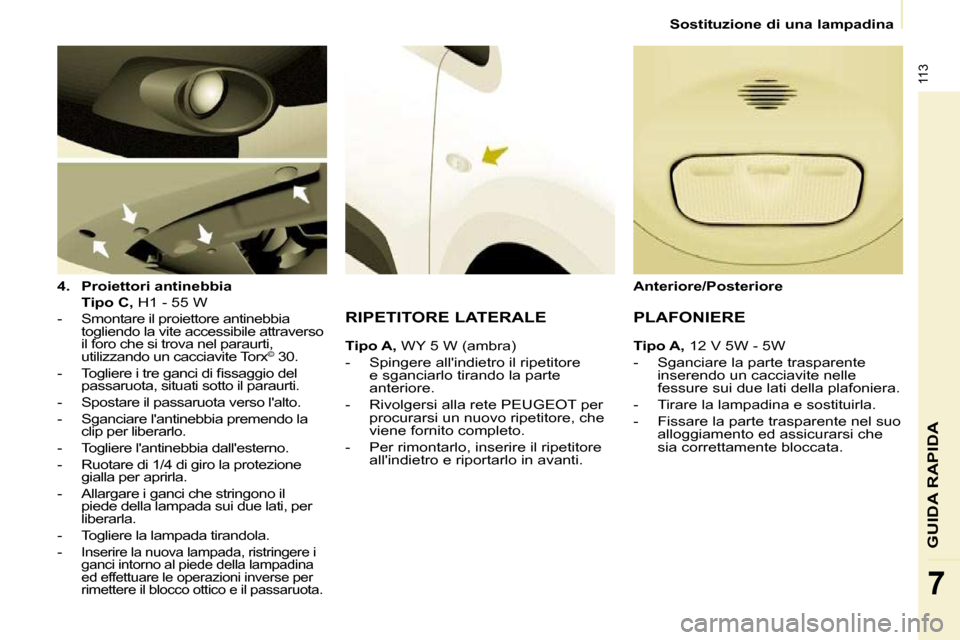

RIPETITORE LATERALE
Tipo A, WY 5 W (ambra)
- Spingere all'indietro il ripetitore e sganciarlo tirando la parte
anteriore.
- Rivolgersi alla rete PEUGEOT per procurarsi un nuovo ripetitore, che
viene fornito completo.
- Per rimontarlo, inserire il ripetitore all'indietro e riportarlo in avanti.
Anteriore/Posteriore
PLAFONIERE
Tipo A, 12 V 5W - 5W
- Sganciare la parte trasparente inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
- Tirare la lampadina e sostituirla.
- Fissare la parte trasparente nel suo alloggiamento ed assicurarsi che
sia correttamente bloccata.
Page 116 of 180
114
Sostituzione di una lampadina
Per maggiori informazioni sulle
lampade, vedi le tabelle
"Tipi di lampade".

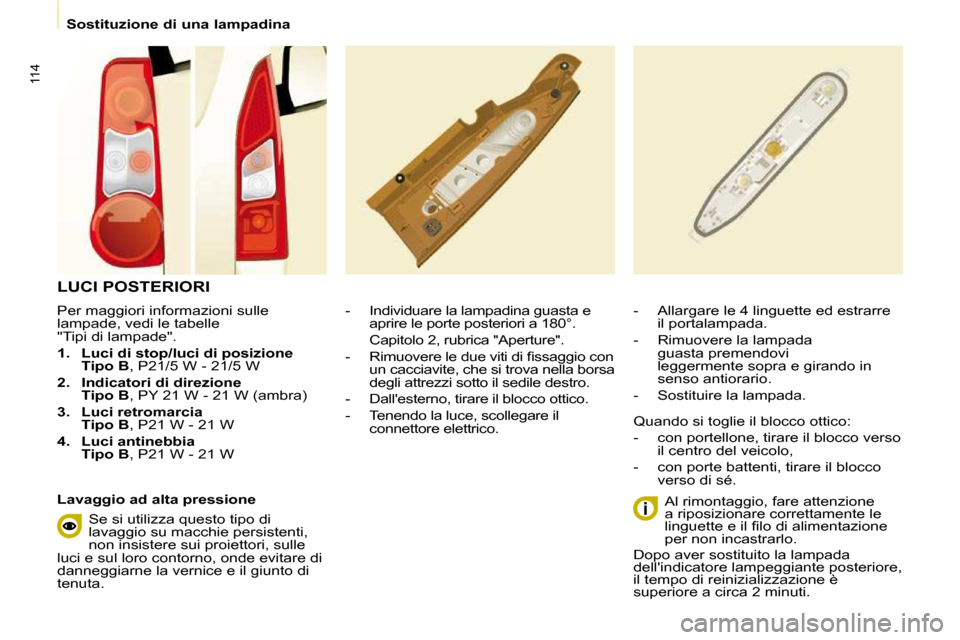

1. Luci di stop/luci di posizione
Tipo B , P21/5 W - 21/5 W
2. Indicatori di direzione
Tipo B , PY 21 W - 21 W (ambra)
3. Luci retromarcia
Tipo B , P21 W - 21 W
4. Luci antinebbia
Tipo B , P21 W - 21 W - Individuare la lampadina guasta e
aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".
- R i m u o v e r e l e d u e v i t i d i fi s s a g g i o c o n un cacciavite, che si trova nella borsa
degli attrezzi sotto il sedile destro.
- Dall'esterno, tirare il blocco ottico.
- Tenendo la luce, scollegare il connettore elettrico. - Allargare le 4 linguette ed estrarre
il portalampada.
- Rimuovere la lampada guasta premendovi
leggermente sopra e girando in
senso antiorario.
- Sostituire la lampada.
Quando si toglie il blocco ottico:
- con portellone, tirare il blocco verso
il centro del veicolo,
- con porte battenti, tirare il blocco verso di sé.
Al rimontaggio, fare attenzione
a riposizionare correttamente le
l i n g u e t t e e i l fi l o d i a l i m e n t a z i o n e
per non incastrarlo.
Dopo aver sostituito la lampada
dell'indicatore lampeggiante posteriore,
il tempo di reinizializzazione è
superiore a circa 2 minuti.
LUCI POSTERIORI
Lavaggio ad alta pressione
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.
Page 117 of 180
115
GUIDA RAPIDA
7
Sostituzione di una lampadina

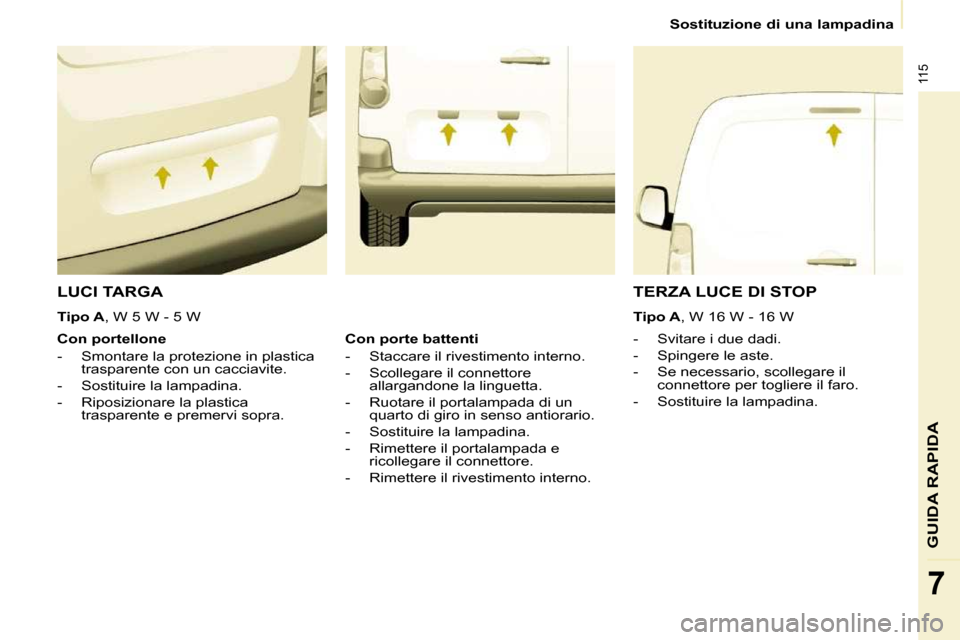

LUCI TARGA
- Svitare i due dadi.
- Spingere le aste.
- Se necessario, scollegare il connettore per togliere il faro.
- Sostituire la lampadina.
Con portellone
- Smontare la protezione in plastica
trasparente con un cacciavite.
- Sostituire la lampadina.
- Riposizionare la plastica trasparente e premervi sopra.
TERZA LUCE DI STOP
Tipo A , W 16 W - 16 W
Con porte battenti
- Staccare il rivestimento interno.
- Scollegare il connettore allargandone la linguetta.
- Ruotare il portalampada di un quarto di giro in senso antiorario.
- Sostituire la lampadina.
- Rimettere il portalampada e ricollegare il connettore.
- Rimettere il rivestimento interno.
Tipo A , W 5 W - 5 W
Page 118 of 180
116
Sostituzione di un fusibile
SOSTITUZIONE DI UN FUSIBILE

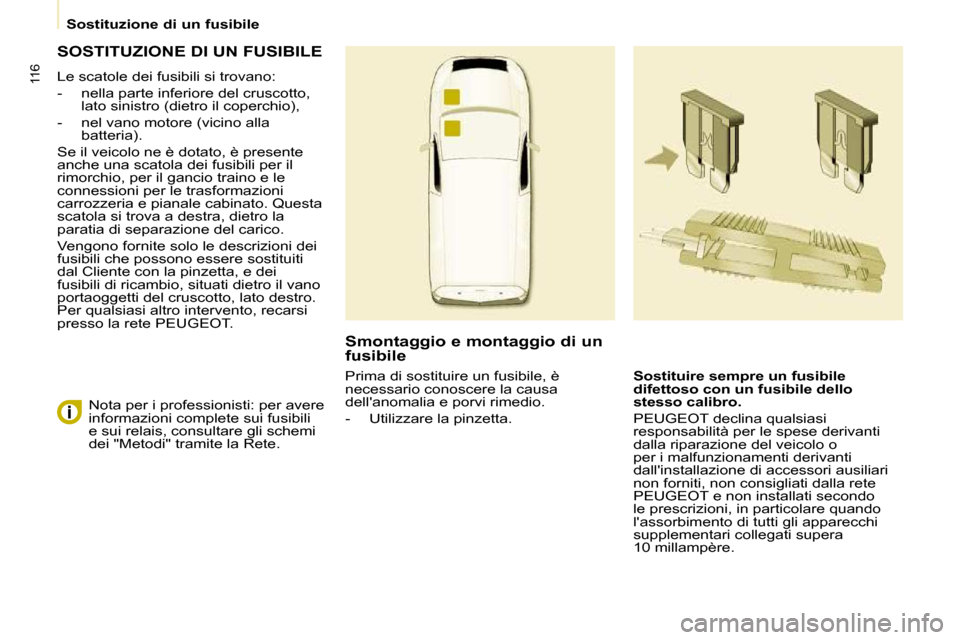

Le scatole dei fusibili si trovano:
- nella parte inferiore del cruscotto, lato sinistro (dietro il coperchio),
- nel vano motore (vicino alla batteria).
Se il veicolo ne è dotato, è presente
anche una scatola dei fusibili per il
rimorchio, per il gancio traino e le
connessioni per le trasformazioni
carrozzeria e pianale cabinato. Questa
scatola si trova a destra, dietro la
paratia di separazione del carico.
Vengono fornite solo le descrizioni dei
fusibili che possono essere sostituiti
dal Cliente con la pinzetta, e dei
fusibili di ricambio, situati dietro il vano
portaoggetti del cruscotto, lato destro.
Per qualsiasi altro intervento, recarsi
presso la rete PEUGEOT.
Smontaggio e montaggio di un
fusibile
Sostituire sempre un fusibile
difettoso con un fusibile dello
stesso calibro.
PEUGEOT declina qualsiasi
responsabilità per le spese derivanti
dalla riparazione del veicolo o
per i malfunzionamenti derivanti
dall'installazione di accessori ausiliari
non forniti, non consigliati dalla rete
PEUGEOT e non installati secondo
le prescrizioni, in particolare quando
l'assorbimento di tutti gli apparecchi
supplementari collegati supera
10 millampère.
Nota per i professionisti: per avere
informazioni complete sui fusibili
e sui relais, consultare gli schemi
dei "Metodi" tramite la Rete.
Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.
- Utilizzare la pinzetta.
Page 119 of 180
117
GUIDA RAPIDA
7
Sostituzione di un fusibile

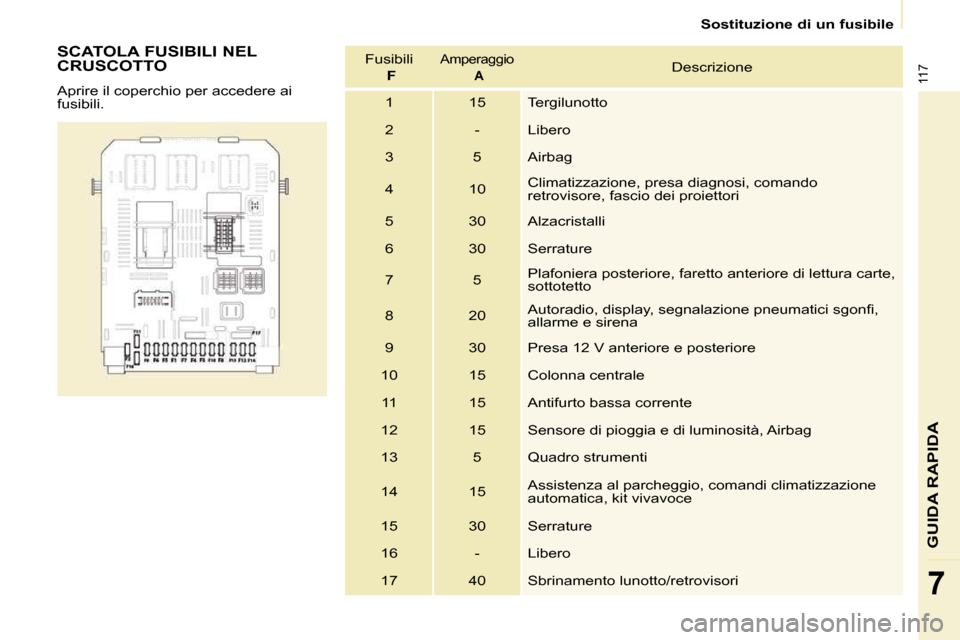

SCATOLA FUSIBILI NEL
CRUSCOTTO
Aprire il coperchio per accedere ai
fusibili. Fusibili
F
Amperaggio
A Descrizione
1 15 Tergilunotto
2 - Libero
3 5 Airbag
4 10 Climatizzazione, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, faretto anteriore di lettura carte,
sottotetto
8 20 A u t o r a d i o , d i s p l a y , s e g n a l a z i o n e p n e u m a t i c i s g o n fi ,
allarme e sirena
9 30 Presa 12 V anteriore e posteriore
10 15 Colonna centrale 11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, Airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione
automatica, kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto/retrovisori
Page 120 of 180
118
Sostituzione di un fusibile

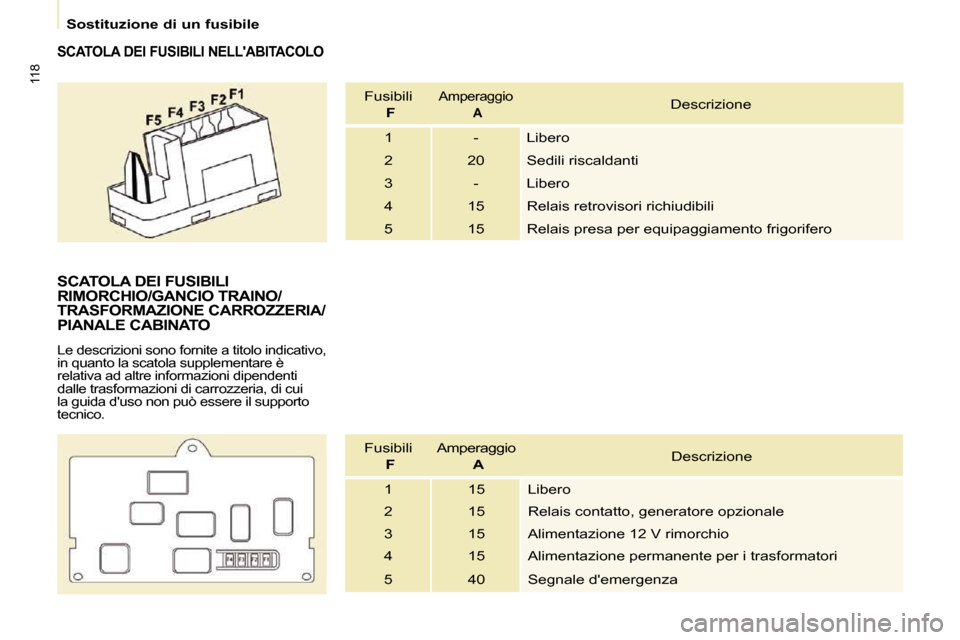

SCATOLA DEI FUSIBILI NELL'ABITACOLO
Fusibili F Amperaggio
A Descrizione
1 - Libero
2 20 Sedili riscaldanti
3 - Libero
4 15 Relais retrovisori richiudibili
5 15 Relais presa per equipaggiamento frigorifero
SCATOLA DEI FUSIBILI
RIMORCHIO/GANCIO TRAINO/
TRASFORMAZIONE CARROZZERIA/
PIANALE CABINATO
Le descrizioni sono fornite a titolo indicativo,
in quanto la scatola supplementare è
relativa ad altre informazioni dipendenti
dalle trasformazioni di carrozzeria, di cui
la guida d'uso non può essere il supporto
tecnico.
Fusibili F Amperaggio
A Descrizione
1 15 Libero
2 15 Relais contatto, generatore opzionale
3 15 Alimentazione 12 V rimorchio
4 15 Alimentazione permanente per i trasformatori
5 40 Segnale d'emergenza
