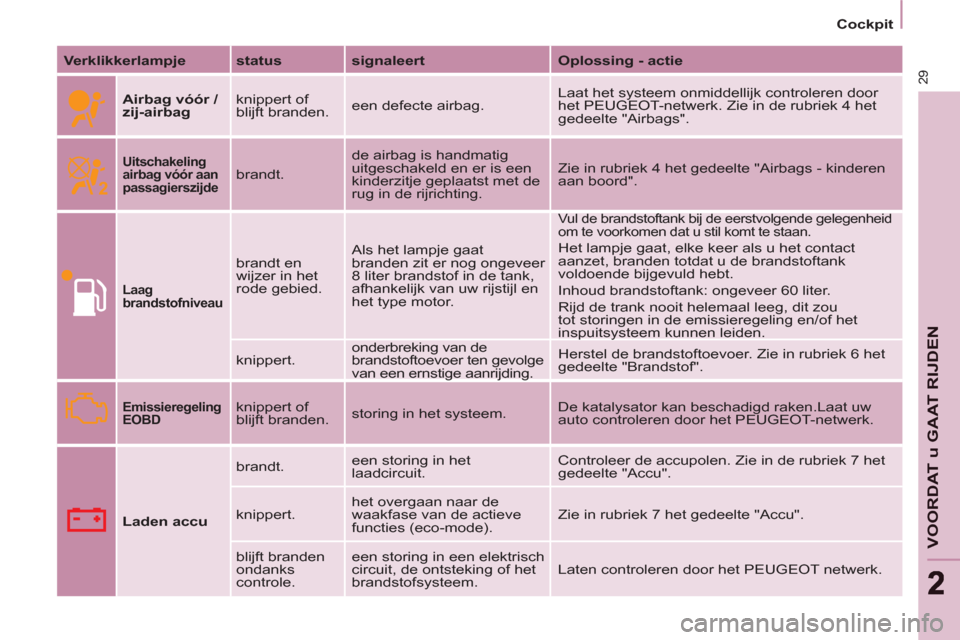

Page 31 of 200
29
VOORDAT u GAAT RIJDE
N
22
Cockpit
Verklikkerlampje
status
signaleert
Oplossing - actie
Airbag vóór /
zij-airbag
knippert of
blijft branden. een defecte airbag. Laat het systeem onmiddellijk controleren door
het PEUGEOT-netwerk. Zie in de rubriek 4 het
gedeelte "Airbags".
Uitschakeling
airbag vóór aan
passagierszijde
brandt. de airbag is handmatig
uitgeschakeld en er is een
kinderzitje geplaatst met de
rug in de rijrichting. Zie in rubriek 4 het gedeelte "Airbags - kinderen
aan boord".
Laag
brandstofniveau
brandt en
wijzer in het
rode gebied. Als het lampje gaat
branden zit er nog ongeveer
8 liter brandstof in de tank,
afhankelijk van uw rijstijl en
het type motor.
Vul de brandstoftank bij de eerstvolgende gelegenheid
om te voorkomen dat u stil komt te staan.
Het lampje gaat, elke keer als u het contact
aanzet, branden totdat u de brandstoftank
voldoende bijgevuld hebt.
Inhoud brandstoftank: ongeveer 60 liter.
Rijd de trank nooit helemaal leeg, dit zou
tot storingen in de emissieregeling en/of het
inspuitsysteem kunnen leiden.
knippert. onderbreking van de
brandstoftoevoer ten gevolge
van een ernstige aanrijding. Herstel de brandstoftoevoer. Zie in rubriek 6 het
gedeelte "Brandstof".
Emissieregeling
EOBD
knippert of
blijft branden. storing in het systeem. De katalysator kan beschadigd raken.Laat uw
auto controleren door het PEUGEOT-netwerk.
Laden accu
brandt. een storing in het
laadcircuit. Controleer de accupolen. Zie in de rubriek 7 het
gedeelte "Accu".
knippert. het overgaan naar de
waakfase van de actieve
functies (eco-mode). Zie in rubriek 7 het gedeelte "Accu".
blijft branden
ondanks
controle. een storing in een elektrisch
circuit, de ontsteking of het
brandstofsysteem. Laten controleren door het PEUGEOT netwerk.
Page 32 of 200
ABS
30
Cockpit
Verklikkerlampje
status
signaleert
Oplossing - actie
Stuurbekrachtiging
brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat uw
auto controleren door het PEUGEOT-netwerk.
Geopend
portier
brandt in
combinatie
met melding
op het display. een niet goed gesloten
portier. Controleer of alle portieren goed zijn gesloten.
ABS
blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem,
zonder bekrachtiging, blijft behouden.
Het PEUGEOT netwerk raadplegen.
ESP
knippert. een ingreep van de ASR of
het ESP. Dit systeem verdeelt de aandrijfkracht optimaal
over de wielen en verbetert zo de koersvastheid
van de auto. Zie in de rubriek 4 het gedeelte
"Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Controleer de bandenspanning. Raadpleeg het
PEUGEOT-netwerk. (Wielsensor, hydraulisch
regelorgaan, ...).
blijft branden
in combinatie
met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem is
uitgeschakeld op verzoek
van de bestuurder. Het systeem is uitgeschakeld en wordt automatisch weer
ingeschakeld zodra de snelheid boven de 50 km/h komt
of na het indrukken van de knop (op het dashboard).
La réactivation est automatique au delà de 50 km/h ou
après avoir appuyé sur le bouton (sur la planche de bord).

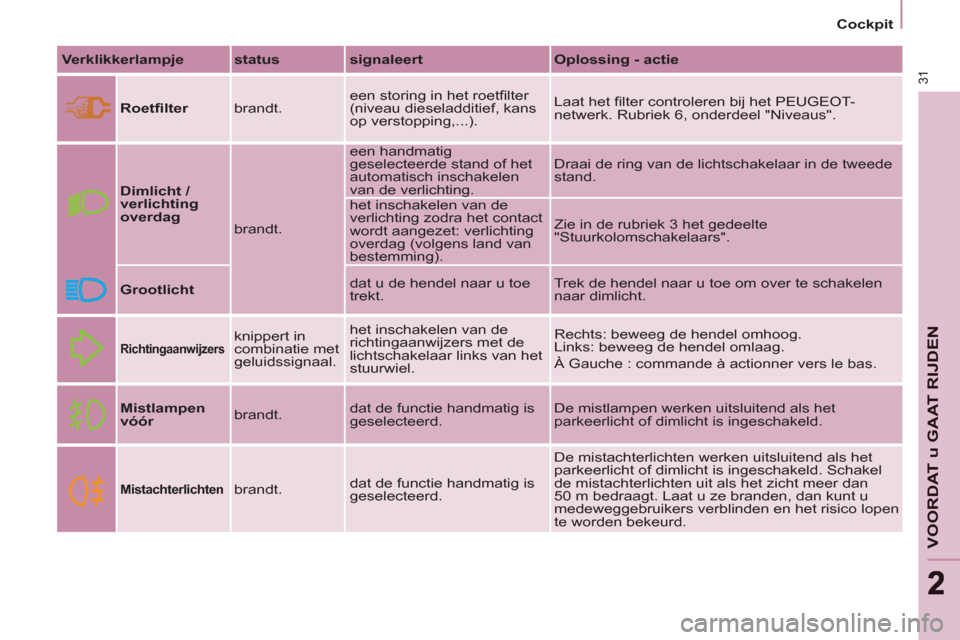

Page 33 of 200
31
VOORDAT u GAAT RIJDE
N
22
Cockpit
Verklikkerlampje
status
signaleert
Oplossing - actie
Roetfi lter
brandt. een storing in het roetfi lter
(niveau dieseladditief, kans
op verstopping,...). Laat het fi lter controleren bij het PEUGEOT-
netwerk. Rubriek 6, onderdeel "Niveaus".
Dimlicht /
verlichting
overdag
brandt. een handmatig
geselecteerde stand of het
automatisch inschakelen
van de verlichting. Draai de ring van de lichtschakelaar in de tweede
stand.
het inschakelen van de
verlichting zodra het contact
wordt aangezet: verlichting
overdag (volgens land van
bestemming). Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".
Grootlicht
dat u de hendel naar u toe
trekt. Trek de hendel naar u toe om over te schakelen
naar dimlicht.
Richtingaanwijzers
knippert in
combinatie met
geluidssignaal. het inschakelen van de
richtingaanwijzers met de
lichtschakelaar links van het
stuurwiel. Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.
À Gauche : commande à actionner vers le bas.
Mistlampen
vóór
brandt. dat de functie handmatig is
geselecteerd. De mistlampen werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld.
Mistachterlichten
brandt. dat de functie handmatig is
geselecteerd. De mistachterlichten werken uitsluitend als het
parkeerlicht of dimlicht is ingeschakeld. Schakel
de mistachterlichten uit als het zicht meer dan
50 m bedraagt. Laat u ze branden, dan kunt u
medeweggebruikers verblinden en het risico lopen
te worden bekeurd.

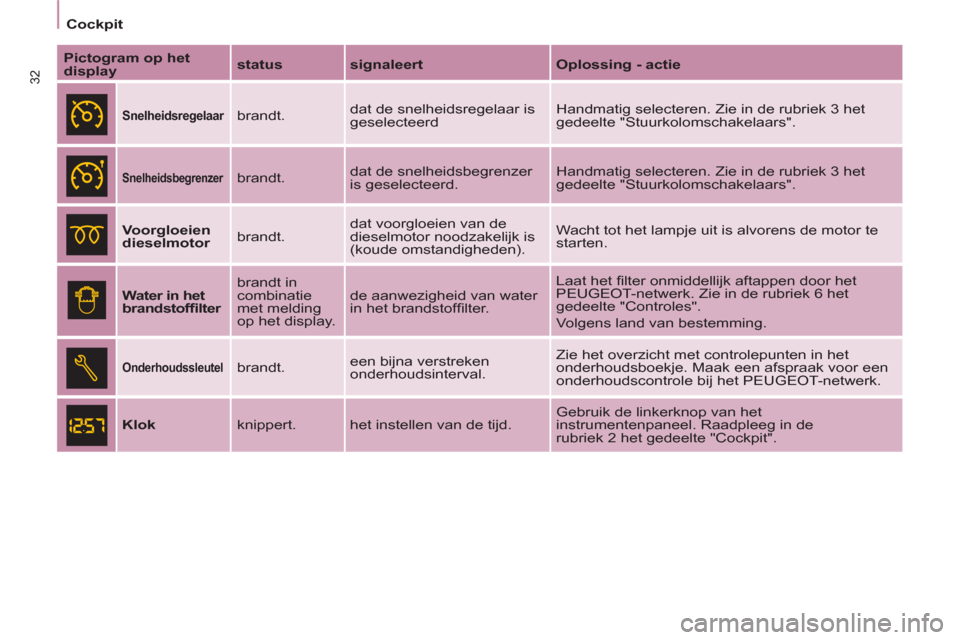

Page 34 of 200
32
Cockpit
Pictogram op het
display
status
signaleert
Oplossing - actie
Snelheidsregelaar
brandt. dat de snelheidsregelaar is
geselecteerd Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".
Snelheidsbegrenzer
brandt. dat de snelheidsbegrenzer
is geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het
gedeelte "Stuurkolomschakelaars".
Voorgloeien
dieselmotor
brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te
starten.
Water in het
brandstoffi lter
brandt in
combinatie
met melding
op het display. de aanwezigheid van water
in het brandstoffi lter. Laat het fi lter onmiddellijk aftappen door het
PEUGEOT-netwerk. Zie in de rubriek 6 het
gedeelte "Controles".
Volgens land van bestemming.
Onderhoudssleutel
brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole bij het PEUGEOT-netwerk.
Klok
knippert. het instellen van de tijd. Gebruik de linkerknop van het
instrumentenpaneel. Raadpleeg in de
rubriek 2 het gedeelte "Cockpit".
Page 35 of 200
33
VOORDAT u GAAT RIJDE
N
22
Cockpit
BRANDSTOFNIVEAUMETERKOELVLOEISTOFTEMPERATUUR
De wijzer van de
koelvloeistoftemperatuurmeter
bevindt zich vóór het rode gebied:
normale werking.
Onder zware gebruiksomstandigheden
of bij warm weer kan de wijzer in de buurt
van het rode gebied komen.
Als de wijzer in het rode gebied komt:
Ga langzamer rijden of laat de motor
stationair draaien.
Als het lampje gaat branden:
- stop onmiddellijk en zet het contact
af. De motorventilateur kan nog
ongeveer 10 minuten blijven werken,
- wacht tot de motor is afgekoeld om
het koelvloeistofniveau te controleren
en eventueel koelvloeistof bij te
vullen.
Het koelcircuit staat onder druk,
neem daarom de volgende
voorzorgsmaatregelen in acht om
brandwonden te voorkomen:
- laat de motor nadat deze is afgezet
minimaal een uur afkoelen voordat u
werkzaamheden uitvoert,
- draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen.
- controleer, als de druk eenmaal
is gedaald, het niveau in het
expansievat.
- verwijder indien nodig de dop om
koelvloeistof bij te vullen.
Laat uw auto controleren door het
PEUGEOT-netwerk als de wijzer in het
rode gebied blijft staan.
Raadpleeg in de rubriek 6 het
gedeelte "Niveaus".
Raadpleeg in de rubriek 6 het
gedeelte "Brandstof". Het brandstofniveau wordt aangegeven
zodra het contact wordt aangezet.
De wijzer staat op:
- 1:
de brandstoftank is volledig
gevuld (ongeveer 60 liter).
- 0:
de brandstoftank is bijna leeg,
het verklikkerlampje blijft branden.
Het lampje gaat branden op het
moment dat er nog ongeveer 8 liter
brandstof in de tank aanwezig is.
Page 36 of 200
34
Cockpit
Lekke band
Stop onmiddellijk, maar vermijd
abrupte manoeuvres met het stuur en
de remmen.
Vervang de beschadigde band (lekke
band of veel te lage bandenspanning)
en laat de bandenspanning zo snel
mogelijk controleren.
Sensor(en) niet gedetecteerd
Dit betekent dat de bandenspanning
van één of meerdere wielen niet meer
gecontroleerd wordt. Raadpleeg het
PEUGEOT-netwerk om de defecte
sensor(en) te vervangen.
Deze melding wordt ook weergegeven
als één van de wielen niet op de auto
aanwezig is (bij reparatie) of als er een
wiel zonder sensor op de auto wordt
gemonteerd.
Alle reparaties aan een wiel dat met
dit systeem is uitgerust en het
vervangen van een band moeten
worden uitgevoerd door het
PEUGEOT-netwerk.
Het detectiesysteem voor te lage
bandenspanning is een hulpmiddel
voor de bestuurder die desondanks
waakzaam moet blijven en
verantwoordelijk is.
Ondanks dit systeem moet de
bandenspanning nog regelmatig
worden gecontroleerd (ook van
het reservewiel) voor een optimale
wegligging en een langere levensduur
van de banden, zeker wanneer er
vaak onder zware omstandigheden
wordt gereden (zware belading, hoge
snelheden).
Het systeem kan tijdelijk worden
verstoord door radiogolven in hetzelfde
frequentiegebied.
DETECTIESYSTEEM TE LAGE
BANDENSPANNING
- CO (koolmonoxide),
- HC (koolwaterstoffen),
- NOx (stikstofoxide) of roetdeeltjes,
de samenstelling van de uitstoot
wordt gecontroleerd door de
lambdasondes voor en achter de
katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifi eke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd raken.
Laat het systeem controleren door het
PEUGEOT-netwerk.
EMISSIEREGELING
Te lage bandenspanning
Controleer dan zo snel mogelijk de
bandenspanning.
Zie in rubriek 7 het gedeelte "Wiel
verwisselen".
Als de beschadigde band in de auto
wordt gelegd, zal deze de melding
opnieuw uitzenden, om u eraan
te herinneren de band te laten
repareren. Hierdoor kan een eventuele
andere waarschuwingsmelding over
de bandenspanning niet worden
weergegeven.
Sensoren controleren tijdens het rijden
(met een snelheid hoger dan 20 km/h)
de bandenspanning en zenden een
waarschuwingssignaal uit als de
bandenspanning te laag is of een band lek is.
EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet
aan de normen voor de uitstoot van:
Als er een probleem
wordt gesignaleerd (te
lage bandenspanning of
lekke band, storing van
een sensor), wordt dit
aangegeven door een afbeelding, een
geluidssignaal en een melding op het
display.
Page 37 of 200
35
VOORDAT u GAAT RIJDE
N
22
Cockpit
ONDERHOUDSINDICATOR
De onderhoudsindicator informeert
de bestuurder over de afstand tot
de volgende onderhoudscontrole,
afhankelijk van het gebruik van de auto.
De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1000 km
Voorbeeld:
de afstand tot de
eerstvolgende onderhoudscontrole
bedraagt 4800 km. Als het contact wordt
aangezet geeft het display gedurende
enkele seconden het volgende aan:
Enkele seconden na het aanzetten
van het contact geeft de teller eerst het
oliepeil en vervolgens weer de normale
kilometerstand en de stand van de
dagteller aan.
De afstand tot de eerstvolgende
onderhoudscontrole is minder dan
1000 km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van
het contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de dagteller aan
en blijft de sleutel branden. Dit om aan te geven
dat er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden.
De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Wat het eerst bereikt is: de sleutel gaat
ook branden als de maximale interval
van 2 jaar is verstreken.
Werking
Als het contact wordt aangezet,
gaat gedurende enkele seconden
het sleutelsymbool branden. De
kilometerteller geeft de resterende
kilometers (afgerond) tot de
eerstvolgende onderhoudscontrole
aan.
Het onderhoudsinterval wordt
berekend vanaf de laatste nulstelling
van de onderhoudsindicator op basis
van twee parameters:
- het aantal afgelegde kilometers,
- de verstreken tijd sinds de laatste
onderhoudscontrole.
Afhankelijk van de
gebruiksgewoonten van de
bestuurder kan de factor tijd
worden meegewogen bij de
nog af te leggen kilometers. Bij draaiende motor blijft de
sleutel branden totdat de
onderhoudscontrole is uitgevoerd. Elke keer als het contact
wordt aangezet, gaat de
sleutel gedurende enkele
seconden knipperen en geeft
de teller het aantal kilometers
aan dat er te veel gereden is.
Page 38 of 200
36
Cockpit
Nulstelling dagteller
Als u na deze handeling de accu
wilt loskoppelen, vergrendel
dan de auto en wacht minimaal
vijf minuten. Het resetten van de
onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het PEUGEOT-netwerk zet de
onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende
wijze op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de
dagteller en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de
onderhoudsindicator "=0"
aangeeft; de
sleutel verdwijnt.
Motorolieniveaumeter
Bij het aanzetten van het contact
wordt eerst de onderhoudsindicator
weergegeven en vervolgens
gedurende enkele seconden het
motorolieniveau.
Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL"
knippert in
combinatie met het
verklikkerlampje
service, een geluidssignaal en
een melding op het display, is het
motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de
peilstok. Als blijkt dat het olieniveau te
laag is, moet olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL--"
knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg
het PEUGEOT-netwerk.
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond
staat en de motor minstens
15 minuten niet heeft gedraaid.
Oliepeilstok
A
= maxi, het oliepeil mag
nooit boven dit niveau
uitkomen. Een te hoog
oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het PEUGEOT-netwerk.
B
= mini, als het oliepeil niet
boven dit niveau uitkomt,
moet het voor de motor van
uw auto voorgeschreven type
motorolie worden bijgevuld
via de vuldop.
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting
te veranderen. Als de
verlichting de zwakste
(of felste) stand heeft
bereikt, laat dan de knop los en druk
deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te
maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt. Druk, terwijl het contact
aan is, de knop in tot de
nullen verschijnen.
Dimmer dashboardverlichting
Page 39 of 200
37
VOORDAT u GAAT RIJDE
N
22
Versnellingsbak en stuurwiel
VERSNELLINGSBAK
Vijfversnellingsbak - achteruit
Trap om soepel te kunnen schakelen
het koppelingspedaal altijd volledig in.
Om te voorkomen dat de werking van
het pedaal wordt gehinderd:
- controleer of de mat goed op zijn
plaats ligt en goed op de vloer
bevestigd is,
- leg nooit meerdere matten boven
op elkaar.
Laat tijdens het rijden uw hand niet
op de versnellingspook rusten. Zelfs
een lichte belasting op de pook kan
na verloop van tijd slijtage aan de
onderdelen in de versnellingsbak
veroorzaken.
Wacht, voordat u de
achteruitversnelling inschakelt, tot
de auto volledig stilstaat. Duw dan
de versnellingshendel naar rechts en
vervolgens omlaag.
Zet de pook met beleid in de
achteruitversnelling om bijgeluiden te
beperken.
Schakelindicator
Dit systeem signaleert de
bestuurder dat hijkan opschakelen
om het brandstofverbruik
te verminderen (auto’s met
handgeschakelde versnellingsbak).
Het is niet verplicht om de aanbevolen versnellingen
ook daadwerkelijk in te schakelen. De keuze van
de optimale versnelling hangt namelijk altijd af van
de situatie op de weg, de verkeersdrukte en de
veiligheid. De bestuurder blijft derhalve altijd zelf
verantwoordelijk voor het al dan niet opvolgen van
een schakeladvies van het systeem.
Het lampje van de signalering kan niet
worden uitgeschakeld.
Wegrijden, in de achteruitversnelling
schakelen en terugschakelen zijn
handelingen die zijn uitgeschakeld.
Page 40 of 200
38
Versnellingsbak en stuurwiel
Elektronisch bediende 6-versnellingsbak
- geautomatiseerde stand:
selectiehendel in stand A
.
- handbediende stand:
selectiehendel in stand M
.
Voor de veiligheid:
De stand N
kan alleen worden
ingeschakeld bij ingetrapt rempedaal.
Het verplaatsen van de
selectiehendel van stand A
(rijden in
geautomatiseerde stand) naar stand
M
(rijden in handbediende stand)
of omgekeerd is op elk moment
mogelijk. Controlelampje A
op het
instrumentenpaneel dooft.
Starten van de motor
- Om de motor te kunnen starten
moet de selectiehendel zich in
stand N
bevinden.
- Trap het rempedaal krachtig in.
- Bedien de startmotor.
- Plaats bij een draaiende motor de
selectiehendel in stand R
, A
of M
.
- Laat het rempedaal los en geef gas.
Als de selectiehendel niet in stand
N
staat en/of het rempedaal niet is
ingetrapt, kan de motor niet wordne
gestart. Herhaal de hierboven
beschreven procedure.
Selecteren van de stand
Achteruitversnelling
Inschakelen van de
achteruitversnelling
Plaats de selectiehendel in stand R
.
Schakel de achteruitversnelling pas
in als de auto stilstaat.
Neutraalstand
Inschakelen van de
neutraalstand
Plaats de selectiehendel in stand N
.
Selecteer deze stand niet als de auto
rijdt, zelfs niet voor een moment.
