Page 41 of 200
39
22
Versnellingsbak en stuurwiel
Schakelen
Bij een elektronisch bediende
versnellingsbak kan bij hoge
motortoerentallen (felle
acceleraties) een hogere versnelling
uitsluitend handmatig door de
bestuurder worden ingeschakeld.
Handbediende stand
Inschakelen van de
handbediende stand
Plaats de selectiehendel in stand M
.
Geautomatiseerde stand
Inschakelen van de
geautomatiseerde stand
Plaats de selectiehendel in stand A
.
De versnellingsbak werkt nu in de
geautomatiseerde stand, zonder dat u
zelf hoeft te schakelen.
De versnellingsbak selecteert zelf de
versnelling die het best past bij de
volgende factoren:
- rijstijl,
- wegdek,
- optimaal brandstofverbruik.
Trek de fl ipper " +
"
naar u toe om op te
schakelen.
Trek de fl ipper " -
"
naar u toe om terug te
schakelen.
- Bij het stoppen van de auto of bij
lage snelheden (naderen van een
verkeerslicht bijvoorbeeld) schakelt
de versnellingsbak automatisch
terug tot in de 1 e versnelling.
- U hoeft het gaspedaal tijdens het
schakelen niet volledig los te laten.
- Het schakelen is alleen mogelijk als
het motortoerental dit toestaat.
- In verband met de veiligheid kan
het terugschakelen afhankelijk van
het motortoerental automatisch
plaatsvinden.
VOORDAT u GAAT RIJDE
N
Page 42 of 200
40
Versnellingsbak en stuurwiel
STUURWIEL VERSTELLEN
Ontgrendel het stuurwiel, alleen bij
stilstaande auto, door aan de hendel te
trekken.
Stel het stuurwiel in de gewenste stand
en zet dan de hendel weer goed vast.
Accelereren
Om optimaal te accelereren
(bijvoorbeeld als u wilt inhalen) hoeft
u slechts het gaspedaal voorbij de
weerstand in te trappen.
Stilstaande auto met draaiende
motor
Als de auto langere tijd met
draaiende motor stilstaat, schakelt
de versnellingsbak automatisch
neutraalstand N
in.
Afzetten van de motor
Voordat u de motor afzet, moet u de
selectiehenald in de stand N
zetten:
In alle gevallen moet echter altijd de
handrem worden bediend. Controleer
of het controlelampje voor de handrem
op het instrumentenpaneel brandt.
Controleer alvorens
werkzaamheden in de motorruimte
uit te voeren of de selectiehendel
in de neutraalstand N
staat.
Page 43 of 200
41
Stop & Start
VOORDAT u GAAT RIJDE
N
2
Stop & Start
Het Stop & Start-systeem zet de motor
tijdelijk af (STOP-stand) als u stopt
(bij rood licht, opstoppingen enz.).
De motor wordt automatisch gestart
(START-stand) als u weer weg wilt
rijden. Het starten gebeurt direct, snel
en stil.
Het Stop & Start-systeem zorgt voor
een lager brandstofverbruik, minder
uitstoot van schadelijke stoffen en een
aangename rust in het interieur tijdens
het wachten.
Werking
Motor in STOP-stand zetten
Het controlelampje "ECO"
op
het instrumentenpaneel gaat
branden en de motor komt in
een standby-stand:
- bij een handgeschakelde
versnellingsbak,
bij snelheden
beneden 20 km/h, wanneer u de
versnellingsbak in zijn vrij zet en u
de koppeling loslaat,
- bij een elektronisch bediende
6-versnellingsbak,
bij snelheden
beneden 8 km/h, wanneer u op het
rempedaal trapt of wanneer u de
selectiehendel in stand N
zet. Als uw auto is uitgerust met een teller,
wordt de duur van de momenten dat de
motor in de STOP-stand geschakeld
wordt, opgeteld en weergegeven. Elke
keer als u het contact opnieuw aanzet,
wordt deze teller op 0 gezet.
Is uw auto uitgerust met
een elektronisch bediende
versnellingsbak en u parkeert
uw auto, dan is - ten behoeve van uw
eigen comfort - de STOP-stand de
eerste seconden na het inschakelen
van de achteruit niet beschikbaar.
Als de STOP-stand geactiveerd is,
blijven alle andere componenten zoals
de remmen en de stuurbekrachtiging
enz. normaal functioneren.
Tank nooit als de motor door het
Stop&Start-systeem is afgezet; zet
in dat geval altijd het contact af en
neem de sleutel uit het contactslot.
Bijzonderheden: STOP-functie niet
beschikbaar
De STOP-functie wordt niet
geactiveerd als:
- het bestuurderportier geopend is,
- de veiligheidsgordel van de
bestuurder los is,
- de auto sinds de laatste start met
de sleutel niet harder dan 10 km/h
heeft gereden,
- de parkeerrem wordt/is aangetrokken,
- de klimaatregeling in het interieur
dat niet toelaat,
- de ruitontwaseming is ingeschakeld,
- bepaalde bijzondere
omstandigheden (laadtoestand accu,
motortemperatuur, rembekrachtiging,
buitentemperatuur enz.) dat niet
toelaten.
Dans ce cas, le témoin
"ECO"
clignote quelques
secondes, puis s'éteint.
Dit is volkomen normaal.
Page 44 of 200
Stop & Start
Motor in START-stand zetten
Het controlelampje "ECO"
gaat uit en de motor wordt
gestart:
- bij een handgeschakelde
versnellingsbak,
trapt u het
koppelingspedaal helemaal in,
- bij een elektronisch bediende
6-versnellingsbak
:
●
met de selectiehendel in stand A
of M
, wanneer u het rempedaal
loslaat.
●
of met de selectiehendel in stand
N
en het rempedaal los, wanneer
u de selectiehendel in stand A
of
M
zet,
●
of wanneer u de achteruitversnel-
ling inschakelt.
Bijzonderheden: automatisch
activeren van de START-stand
De START-functie wordt automatisch
geactiveerd als:
- u het bestuurderportier opent,
- de veiligheidsgordel van de
bestuurder los wordt gemaakt,
- de snelheid van de auto
hoger is dan 25 km/h bij een
handgeschakelde versnellingsbak
en hoger dan 11 km/h bij
een elektronisch bediende 6-
versnellingsbak,
- de parkeerrem wordt aangetrokken,
- bepaalde bijzondere
omstandigheden (laadtoestand accu,
motortemperatuur, rembekrachtiging,
buitentemperatuur enz.) dit niet
toelaten.
In dat geval knippert het lampje
"ECO"
enkele seconden en
gaat vervolgens uit.
Dit is volkomen normaal.
Als u bij een auto met een
handgeschakelde versnellingsbak in de
STOP-stand een versnelling inschakelt
maar daarbij het koppelingspedaal niet
helemaal intrapt, lgaat er een lampje
branden of verschijnt er een bericht
met het verzoek het koppelingspedaal
helemaal in te trappen, omdat anders
de motor niet gestart kan worden.
Uitschakelen
U kunt deze functie op elk
willekeurig moment uitschakelen
door de schakelaar "ECO OFF"
in te drukken.
Het controlelampje in de schakelaar
gaat branden en er verschijnt een
bericht op het display.
Als u het systeem met de motor in de
STOP-stand uitschakelt, dan wordt de
motor direct weer gestart.
Page 45 of 200
43
Stop & Start
VOORDAT u GAAT RIJDE
N
2
Opnieuw inschakelen
Druk nogmaals op de schakelaar
"ECO OFF"
.
Het systeem is dan opnieuw actief; het
controlelampje in de schakelaar gaat
uit en er verschijnt een melding op het
instrumentenpaneel.
Het systeem wordt automatisch
opnieuw ingeschakeld zodra u het
contact weer aanzet.
Storingen
Bij een storing in het systeem
gaat het controlelampje in
de schakelaar "ECO OFF"
eerst knipperen en brandt
vervolgens permanent.
Laat dit controleren door het
PEUGEOT-netwerk of een
gekwalifi ceerde werkplaats.
Als er in de STOP-stand een storing
zou optreden, kan het zijn dat de motor
niet meer wil aanslaan of direct afslaat.
Zet in dat geval het contact af en start
de auto met behulp van de sleutel.
Onderhoud
Schakel het Stop & Start-systeem
altijd uit als u handelingen onder
de motorkap wilt verrichten, om
letsel door het automatisch activeren
van de START-stand te voorkomen.
Dit systeem heeft specifi eke
kenmerken en maakt gebruik van een
speciale accu (raadpleeg voor meer
informatie het PEUGEOT-netwerk) of
een gekwalifi ceerde werkplaats.
Het gebruik van een andere dan de
door PEUGEOT voorgeschreven
accu's kan leiden tot storingen in het
systeem.
Het Stop & Start-systeem maakt
gebruik van geavanceerde
technologie. Laat eventuele
werkzaamheden aan dit type accu
uitsluitend uitvoeren door een
offi ciële PEUGEOT-dealer of een
gekwalifi ceerde werkplaats.
Page 46 of 200
Starten en stoppen
Gebruiksvoorschrift: stoppen
Gebruiksvoorschrift: starten
Verklikkerlampje
voorgloeien dieselmotor
Als de motor voldoende op
temperatuur is, gaat het
lampje na minder dan
1 seconde uit en kunt u de
motor direct starten.
Wacht bij koud weer tot dit lampje
uitgaat en zet vervolgens de startmotor
in werking (stand "Starten") tot de
motor aanslaat.
Verklikkerlampje geopend portier
Controleer als dit lampje brandt
of de portieren, achterdeuren,
schuifdeuren en de motorkap
goed zijn gesloten!
Ontzien van de motor en de
versnellingsbak
Laat de motor voordat u het contact
afzet enkele seconden draaien om
het toerental van de turbocompressor
(dieselmotor) te laten dalen.
Geef geen gas bij het afzetten
van het contact.
Het inschakelen van alleen een
versnelling bij het parkeren van de
auto is niet afdoende.
STARTEN EN STOPPEN
Stand "AAN" en "Accessoires".
Verdraai terwijl u de contactsleutel
omdraait het stuurwiel iets (zonder
te forceren) om het stuurslot te
ontgrendelen. In deze stand kunnen
verschillende accessoires functioneren.
Stand "Starten".
De startmotor wordt in werking gezet.
Laat de sleutel los zodra de motor is
aangeslagen.
Stand STOP:
stuurslot.
Het contact is afgezet. Draai het
stuurwiel tot het stuurslot wordt
vergrendeld. Haal de sleutel uit het
contact.
Page 47 of 200
45
22
Starten en stoppen
VOORDAT u GAAT RIJDE
N
HILL HOLDER
Werking
Als u het rempedaal en het
koppelingspedaal hebt ingetrapt,
hebt u zodra u het rempedaal loslaat
ongeveer 2 seconden de tijd om,
zonder dat de auto de helling af begint
te rollen, gas te geven en weg te rijden.
Bij het wegrijden wordt de functie
automatisch gedeactiveerd door de
remdruk geleidelijk te laten afnemen.
Gedurende deze fase is het mogelijk
dat de remmen hoorbaar zijn, het
teken dat de auto in beweging komt.
Storing
De Hill Holder wordt gedeactiveerd
onder de volgende omstandigheden:
- als u het koppelingspedaal laat
opkomen,
- als de handrem wordt
aangetrokken,
- als de motor wordt afgezet,
- als de motor afslaat.
In het geval van een storing
in het systeem gaat dit
verklikkerlampje branden
in combinatie met een
geluidssignaal en een
melding ter bevestiging op het display.
Raadpleeg het PEUGEOT-netwerk om
het systeem te laten nakijken. Deze aan het ESP gekoppelde functie
vereenvoudigt het wegrijden op een
helling en wordt geactiveerd onder de
volgende omstandigheden:
- de auto moet stilstaan met draaiende
motor en het rempedaal ingetrapt,
- de helling moet steiler zijn dan 5%,
- bij het omhoog rijden op een helling
moet de versnellingsbak in de
neutraalstand staan of moet een
versnelling zijn ingeschakeld, maar
niet de achteruitversnelling,
- bij het afdalen van een helling
moet de achteruitversnelling zijn
ingeschakeld.
De Hill Holder of hulp bij het wegrijden
op een helling is een voorziening om
het rijcomfort te vergroten en kan
niet gebruikt worden als elektrisch
bediende handrem.
Page 48 of 200
46

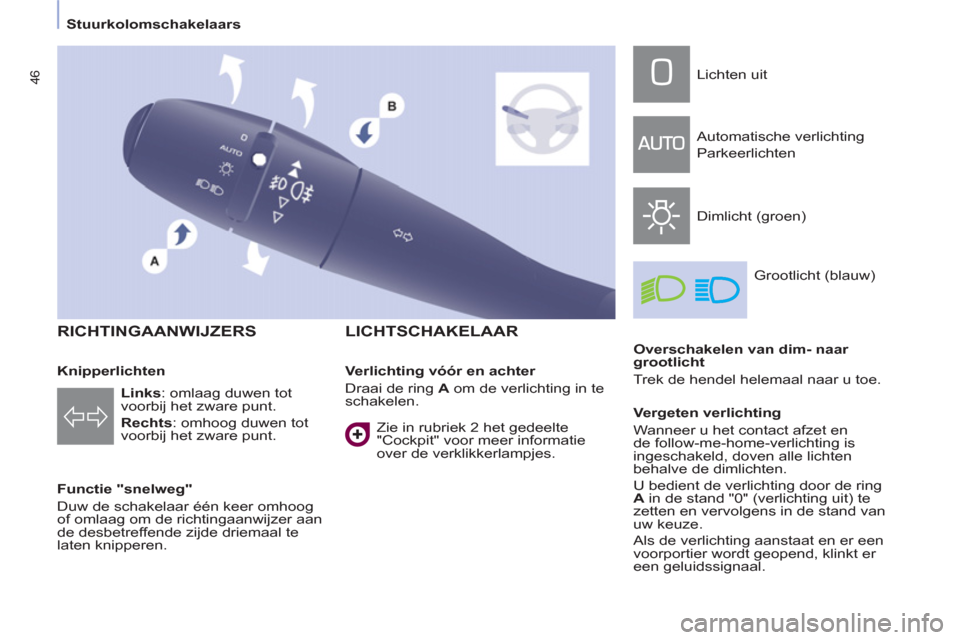

RICHTINGAANWIJZERS
Functie "snelweg"
Duw de schakelaar één keer omhoog
of omlaag om de richtingaanwijzer aan
de desbetreffende zijde driemaal te
laten knipperen.
LICHTSCHAKELAAR
Links
: omlaag duwen tot
voorbij het zware punt.
Rechts
: omhoog duwen tot
voorbij het zware punt.
Verlichting vóór en achter
Draai de ring A
om de verlichting in te
schakelen. Lichten uit
Automatische verlichting
Parkeerlichten
Dimlicht (groen)
Grootlicht (blauw)
Overschakelen van dim- naar
grootlicht
Trek de hendel helemaal naar u toe.
Vergeten verlichting
Wanneer u het contact afzet en
de follow-me-home-verlichting is
ingeschakeld, doven alle lichten
behalve de dimlichten.
U bedient de verlichting door de ring
A
in de stand "0" (verlichting uit) te
zetten en vervolgens in de stand van
uw keuze.
Als de verlichting aanstaat en er een
voorportier wordt geopend, klinkt er
een geluidssignaal. Zie in rubriek 2 het gedeelte
"Cockpit" voor meer informatie
over de verklikkerlampjes.
Knipperlichten
Stuurkolomschakelaars
Page 49 of 200
47
ERGONOMIE en COMFOR
T
3
Verlichting overdag
Afhankelijk van het land van
bestemming, kan de auto zijn uitgerust
met verlichting overdag. Als de auto
wordt gestart, wordt het dimlicht
ingeschakeld.
Mistachterlichten
(amberkleurig, draai de ring
2 standen naar voren). Mistlampen vóór (groen, draai
de ring 1 stand naar voren).
Mistlampen vóór/mistachterlicht
Deze worden ingeschakeld door
de ring B
naar voren te draaien en
uitgeschakeld door de ring naar
achteren te draaien. Het branden van
de mistlampen wordt aangegeven
door een verklikkerlampje op het
instrumentenpaneel.
Deze branden in combinatie met
parkeer- en dimlicht. Vergeet niet de mistlampen uit te
zetten zodra het niet meer nodig is.
De automatische verlichting schakelt
het mistachterlicht uit, maar de
mistlampen vóór blijven branden.
Dit verklikkerlampje
gaat branden op het
instrumentenpaneel.
De verlichting van de cockpit
(instrumentenpaneel, display,
bedieningspaneel airconditioning, ...)
gaat niet branden, behalve wanneer de
automatische stand van de verlichting
wordt ingeschakeld of wanneer
de verlichting handmatig wordt
ingeschakeld.
Draai de ring twee standen naar
achteren om achtereenvolgens het
mistachterlicht en de mistlampen vóór
te doven.
Bij helder of regenachtig weer,
zowel overdag als 's nachts, is het
mistachterlicht verblindend voor
medeweggebruikers en daarom niet
toegestaan.
Automatisch inschakelen van de verlichting
Bij mist of sneeuwval kan de
lichtsensor voldoende licht
waarnemen, waardoor de lichten
niet automatisch zullen worden
ingeschakeld. Schakel indien nodig het
dimlicht handmatig in.
Dek de lichtsensor, die zich achter
de binnenspiegel op de voorruit
bevindt, niet af. Deze sensor dient
voor de regeling van de automatische
verlichting en ruitenwissers.
Inschakelen
Draai de ring in de stand AUTO
. Bij het
inschakelen van de functie verschijnt
een melding op het display.
Uitschakelen
Draai de ring naar voren of naar
achteren. Bij het uitschakelen van de
functie verschijnt een melding op het
display.
De functie wordt tijdelijk uitgeschakeld
als de verlichting met de
lichtschakelaar wordt bediend.
Het parkeerlicht en
het dimlicht worden
automatisch ingeschakeld
als de lichtsterkte van de
omgeving onvoldoende
is en als de ruitenwissers wissen. De
verlichting wordt uitgeschakeld als de
lichtsterkte van de omgeving weer
voldoende is of het wissen is gestopt.
Deze functie is niet mogelijk in
combinatie met verlichting overdag. Als in de daarop volgende 30 minuten
niet wordt ingegrepen, treedt de
eco-modus in werking (zie rubriek 7,
"accu"). om te voorkomen dat de accu
leeg raakt. De functies komen dan in
een standby-stand en het acculampje
knippert.
De eco-modus wordt niet ingeschakeld
voor de parkeerlichten.
Stuurkolomschakelaars
Page 50 of 200
48
Bij een storing in de
lichtsensor
gaat de
verlichting branden en
wordt het pictogram service
weergegeven in combinatie
met een geluidssignaal en een melding
op het display.
Raadpleeg het PEUGEOT-netwerk.
Follow me home
Deze functie zorgt ervoor dat bij
afgezet contact de dimlichten even
blijven branden om het uitstappen in
het donker te vergemakkelijken.
KOPLAMPVERSTELLING
Afhankelijk van de belading van de
auto kan het noodzakelijk zijn om de
koplampen in hoogte te verstellen.
0 -
Geen belading.
1 -
Gedeeltelijke belading.
2 -
Gemiddelde belading.
3 -
Maximaal toegestane belading.
Handmatige bediening
- Geef binnen 1 minuut na het
afzetten van het contact een
"lichtsignaal".
De follow me home-verlichting wordt
na een bepaalde tijd automatisch
uitgeschakeld.
Automatische werking
Raadpleeg in rubriek 9 het
gedeelte "Menustructuur display".
Activeer de functie via het
menu "Confi g auto".
Stand 0: basisinstelling.
Stuurkolomschakelaars
