Peugeot Partner 2011 Instrukcja Obsługi (in Polish)

39
GOTOWY do DROGI
22

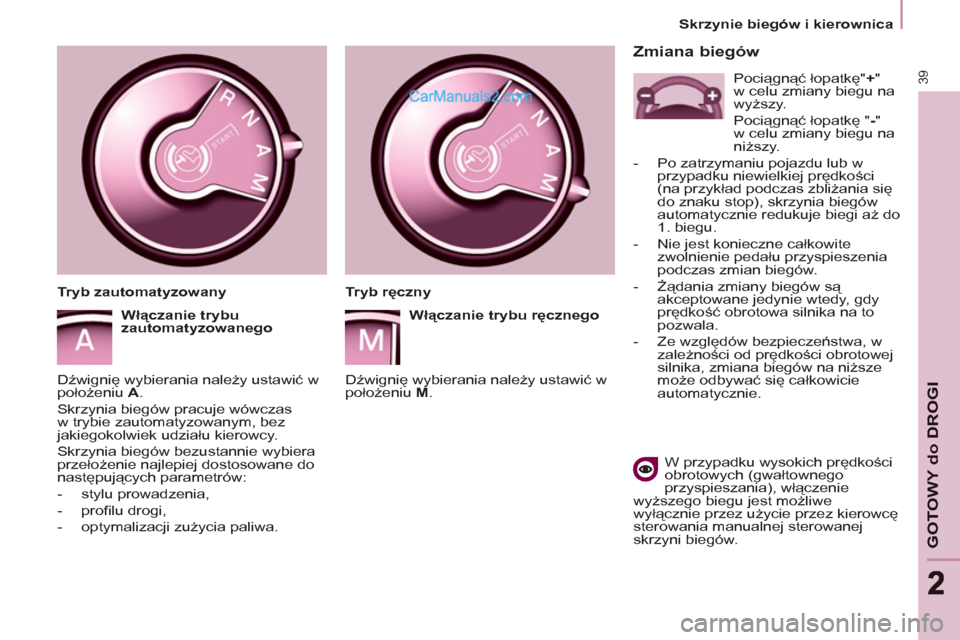

Skrzynie biegów i kierownica



Zmiana biegów


W przypadku wysokich prędkości
obrotowych (gwałtownego
przyspieszania), włączenie
wyższego biegu jest możliwe
wyłącznie przez użycie przez kierowcę
sterowania manualnej sterowanej
skrzyni biegów.
Tryb ręczny

Włączanie trybu ręcznego

Dźwignię wybierania należy ustawić w
położeniu M
.

Tryb zautomatyzowany

Włączanie trybu
zautomatyzowanego

Dźwignię wybierania należy ustawić w
położeniu A
.
Skrzynia biegów pracuje wówczas
w trybie zautomatyzowanym, bez
jakiegokolwiek udziału kierowcy.
Skrzynia biegów bezustannie wybiera
przełożenie najlepiej dostosowane do
następujących parametrów:


- stylu prowadzenia,

- profi lu drogi,

- optymalizacji zużycia paliwa.
Pociągnąć łopatkę" +
"
w celu zmiany biegu na
wyższy.
Pociągnąć łopatkę " -
"
w celu zmiany biegu na
niższy.


- Po zatrzymaniu pojazdu lub w
przypadku niewielkiej prędkości
(na przykład podczas zbliżania się
do znaku stop), skrzynia biegów
automatycznie redukuje biegi aż do
1. biegu.

- Nie jest konieczne całkowite
zwolnienie pedału przyspieszenia
podczas zmian biegów.

- Żądania zmiany biegów są
akceptowane jedynie wtedy, gdy
prędkość obrotowa silnika na to
pozwala.

- Ze względów bezpieczeństwa, w
zależności od prędkości obrotowej
silnika, zmiana biegów na niższe
mo
że odbywać się całkowicie
automatycznie.

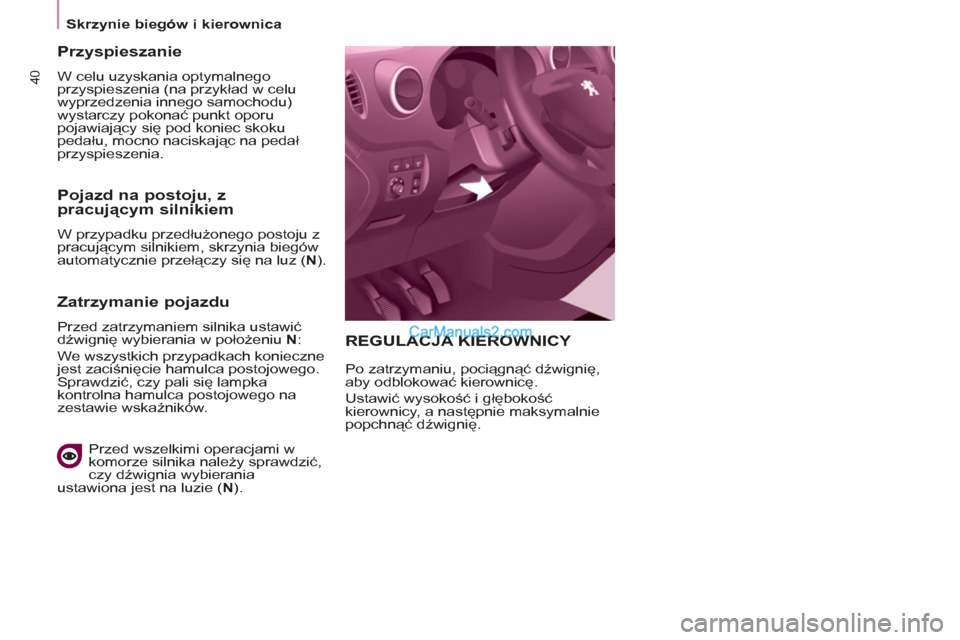

40


Skrzynie biegów i kierownica

REGULACJA KIEROWNICY

Po zatrzymaniu, pociągnąć dźwignię,
aby odblokować kierownicę.
Ustawić wysokość i głębokość
kierownicy, a następnie maksymalnie
popchnąć dźwignię.


Przyspieszanie

W celu uzyskania optymalnego
przyspieszenia (na przykład w celu
wyprzedzenia innego samochodu)
wystarczy pokonać punkt oporu
pojawiający się pod koniec skoku
pedału, mocno naciskając na pedał
przyspieszenia.


Pojazd na postoju, z
pracującym silnikiem

W przypadku przedłużonego postoju z
pracującym silnikiem, skrzynia biegów
automatycznie przełączy się na luz ( N
).


Zatrzymanie pojazdu

Przed zatrzymaniem silnika ustawić
dźwignię wybierania w położeniu N
:
We wszystkich przypadkach konieczne
jest zaciśnięcie hamulca postojowego.
Sprawdzić, czy pali się lampka
kontrolna hamulca postojowego na
zestawie wskaźników.

Przed wszelkimi operacjami w
komorze silnika należy sprawdzić,
czy dźwignia wybierania
ustawiona jest na luzie ( N
).

41

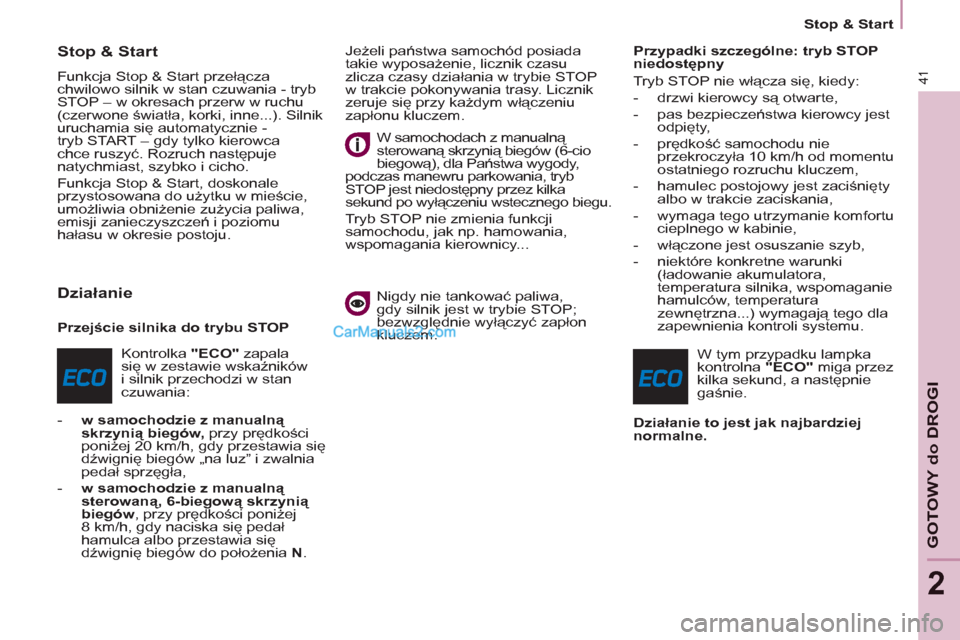

Stop & Start

GOTOWY do DROGI
2









Stop & Start

Funkcja Stop & Start przełącza
chwilowo silnik w stan czuwania - tryb
STOP – w okresach przerw w ruchu
(czerwone światła, korki, inne...). Silnik
uruchamia się automatycznie -
tryb START – gdy tylko kierowca
chce ruszyć. Rozruch następuje
natychmiast, szybko i cicho.
Funkcja Stop & Start, doskonale
przystosowana do użytku w mieście,
umożliwia obniżenie zużycia paliwa,
emisji zanieczyszczeń i poziomu
hałasu w okresie postoju.


Działanie


Przejście silnika do trybu STOP
Kontrolka "ECO"
zapala
się w zestawie wskaźników
i silnik przechodzi w stan
czuwania:


- w samochodzie z manualną
skrzynią biegów,
przy prędkości
poniżej 20 km/h, gdy przestawia się
dźwignię biegów „na luz” i zwalnia
pedał sprzęgła,

- w samochodzie z manualną
sterowaną, 6-biegową skrzynią
biegów
, przy prędkości poniżej
8 km/h, gdy naciska się pedał
hamulca albo przestawia się
dźwignię biegów do położenia N
. Jeżeli państwa samochód posiada
takie wyposażenie, licznik czasu
zlicza czasy działania w trybie STOP
w trakcie pokonywania trasy. Licznik
zeruje się przy każ
dym włączeniu
zapłonu kluczem.
W samochodach z manualną
sterowaną skrzynią biegów (6-cio
biegową), dla Państwa wygody,
podczas manewru parkowania, tryb
STOP jest niedostępny przez kilka
sekund po wyłączeniu wstecznego biegu.
Tryb STOP nie zmienia funkcji
samochodu, jak np. hamowania,
wspomagania kierownicy...
Nigdy nie tankować paliwa,
gdy silnik jest w trybie STOP;
bezwzględnie wyłączyć zapłon
kluczem.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, kiedy:


- drzwi kierowcy są otwarte,

- pas bezpieczeństwa kierowcy jest
odpięty,

- prędkość samochodu nie
przekroczyła 10 km/h od momentu
ostatniego rozruchu kluczem,

- hamulec postojowy jest zaciśnięty
albo w trakcie zaciskania,

- wymaga tego utrzymanie komfortu
cieplnego w kabinie,

- włączone jest osuszanie szyb,

- niektóre konkretne warunki
(ł
adowanie akumulatora,
temperatura silnika, wspomaganie
hamulców, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
W tym przypadku lampka
kontrolna "ECO"
miga przez
kilka sekund, a następnie
gaśnie.

Działanie to jest jak najbardziej
normalne.

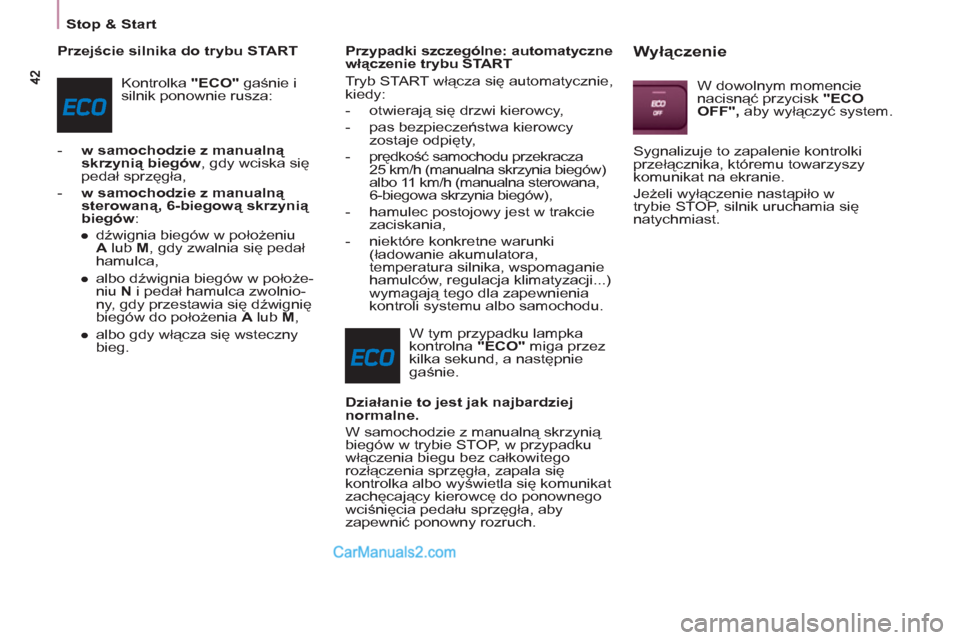

Stop & Start

Przejście silnika do trybu START
Kontrolka "ECO"
gaśnie i
silnik ponownie rusza:


- w samochodzie z manualną
skrzynią biegów
, gdy wciska się
pedał sprzęgła,

- w samochodzie z manualną
sterowaną, 6-biegową skrzynią
biegów
:


●
dźwignia biegów w położeniu
A
lub M
, gdy zwalnia się pedał
hamulca,

●
albo dźwignia biegów w położe-
niu N
i pedał hamulca zwolnio-
ny, gdy przestawia się dźwignię
biegów do położenia A
lub M
,

●
albo gdy włącza się
wsteczny
bieg.


Przypadki szczególne: automatyczne
włączenie trybu START
Tryb START włącza się automatycznie,
kiedy:


- otwierają się drzwi kierowcy,

- pas bezpieczeństwa kierowcy
zostaje odpięty,

- prędkość samochodu przekracza
25 km/h (manualna skrzynia biegów)
albo 11 km/h (manualna sterowana,
6-biegowa skrzynia biegów),

- hamulec postojowy jest w trakcie
zaciskania,

- niektóre konkretne warunki
(ładowanie akumulatora,
temperatura silnika, wspomaganie
hamulców, regulacja klimatyzacji...)
wymagają tego dla zapewnienia
kontroli systemu albo samochodu.
W tym przypadku lampka
kontrolna "ECO"
miga przez
kilka sekund, a następnie
gaśnie.

Działanie to jest jak najbardziej
normalne.

W samochodzie z manualną skrzynią
biegów w trybie STOP, w przypadku
włączenia biegu bez całkowitego
rozłączenia sprzęgła, zapala się
kontrolka albo wyświetla się komunikat
zachęcający kierowcę
do ponownego
wciśnięcia pedału sprzęgła, aby
zapewnić ponowny rozruch.



Wyłączenie

W dowolnym momencie
nacisnąć przycisk "ECO
OFF",
aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki
przełącznika, któremu towarzyszy
komunikat na ekranie.
Jeżeli wyłączenie nastąpiło w
trybie STOP, silnik uruchamia się
natychmiast.

43


Stop & Start

GOTOWY do DROGI
2

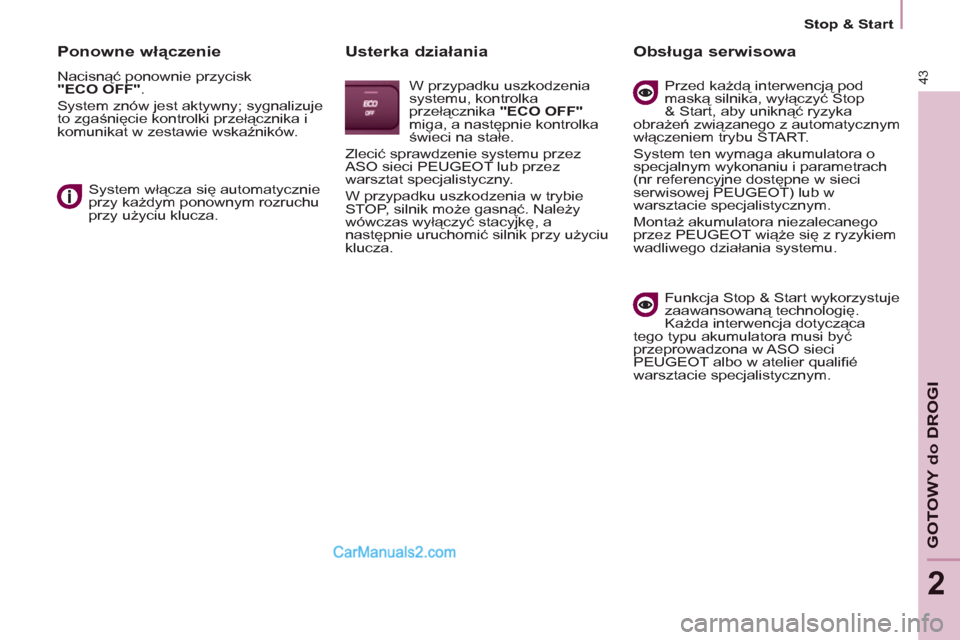

Ponowne włączenie

Nacisnąć ponownie przycisk
"ECO OFF"
.
System znów jest aktywny; sygnalizuje
to zgaśnięcie kontrolki przełącznika i
komunikat w zestawie wskaźników.
System włącza się automatycznie
przy każdym ponownym rozruchu
przy użyciu klucza.


Usterka działania

W przypadku uszkodzenia
systemu, kontrolka
przełącznika "ECO OFF"

miga, a następnie kontrolka
świeci na stałe.
Zlecić sprawdzenie systemu przez
ASO sieci PEUGEOT lub przez
warsztat specjalistyczny.
W przypadku uszkodzenia w trybie
STOP, silnik może gasnąć. Należy
wówczas wyłączyć stacyjkę, a
następnie uruchomić silnik przy użyciu
klucza.


Obsługa serwisowa

Przed każdą interwencją pod
maską silnika, wyłączyć Stop
& Start, aby uniknąć ryzyka
obrażeń związanego z automatycznym
włączeniem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i parametrach
(nr referencyjne dostępne w sieci
serwisowej PEUGEOT) lub w
warsztacie specjalistycznym.
Montaż akumulatora niezalecanego
przez PEUGEOT wiąże się z ryzykiem
wadliwego działania systemu.
Funkcja Stop & Start wykorzystuje
zaawansowaną technologię.
Każda interwencja dotycząca
tego typu akumulatora musi być
przeprowadzona w ASO sieci
PEUGEOT albo w atelier qualifi é
warsztacie specjalistycznym.

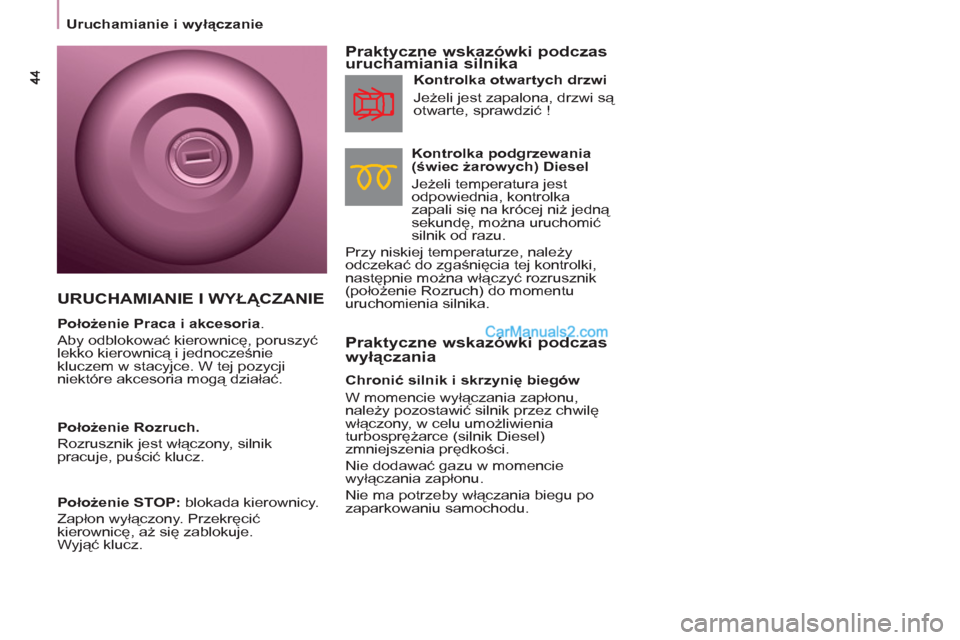

Uruchamianie i wyłączanie



Praktyczne wskazówki podczas
wyłączania
Praktyczne wskazówki podczas
uruchamiania silnika

Kontrolka podgrzewania
(świec żarowych) Diesel
Jeżeli temperatura jest
odpowiednia, kontrolka
zapali się na krócej niż jedną
sekundę, można uruchomić
silnik od razu.
Przy niskiej temperaturze, należy
odczekać do zgaśnięcia tej kontrolki,
następnie można włączyć rozrusznik
(położenie Rozruch) do momentu
uruchomienia silnika.

Kontrolka otwartych drzwi
Jeżeli jest zapalona, drzwi są
otwarte, sprawdzić !

Chronić silnik i skrzynię biegów
W momencie wyłączania zapłonu,
należy pozostawić silnik przez chwilę
włączony, w celu umożliwienia
turbosprężarce (silnik Diesel)
zmniejszenia prędkości.
Nie dodawać gazu w momencie
wyłączania zapłonu.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu.


URUCHAMIANIE I WYŁĄCZANIE


Położenie Praca i akcesoria
.
Aby odblokować kierownicę, poruszyć
lekko kierownicą i jednocześnie
kluczem w stacyjce. W tej pozycji
niektóre akcesoria mogą działać.

Położenie Rozruch.

Rozrusznik jest włączony, silnik
pracuje, puścić klucz.

Położenie STOP:
blokada kierownicy.
Zapłon wyłączony. Przekręcić
kierownicę, aż się zablokuje.
Wyjąć klucz.

45
GOTOWY do DROGI
22


Uruchamianie i wyłączanie

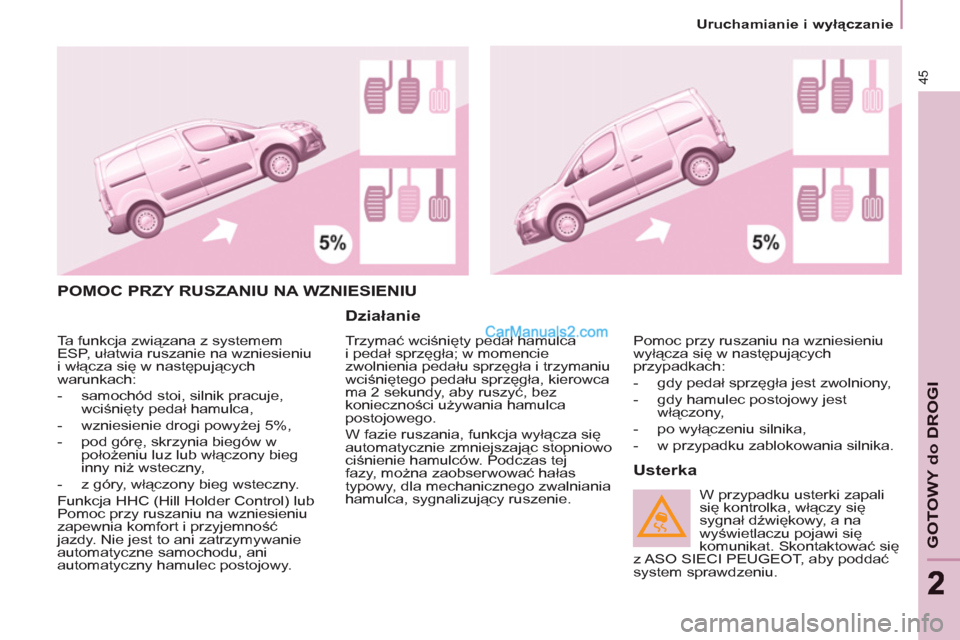

POMOC PRZY RUSZANIU NA WZNIESIENIU

Działanie

Trzymać wciśnięty pedał hamulca
i pedał sprzęgła; w momencie
zwolnienia pedału sprzęgła i trzymaniu
wciśniętego pedału sprzęgła, kierowca
ma 2 sekundy, aby ruszyć, bez
konieczności używania hamulca
postojowego.
W fazie ruszania, funkcja wyłącza się
automatycznie zmniejszając stopniowo
ciśnienie hamulców. Podczas tej
fazy, można zaobserwować hałas
typowy, dla mechanicznego zwalniania
hamulca, sygnalizujący ruszenie.


Usterka

Pomoc przy ruszaniu na wzniesieniu
wyłącza się w następujących
przypadkach:


- gdy pedał sprzęgła jest zwolniony,

- gdy hamulec postojowy jest
włączony,

- po wyłączeniu silnika,

- w przypadku zablokowania silnika.

W przypadku usterki zapali
się kontrolka, włączy się
sygnał dźwiękowy, a na
wyświetlaczu pojawi się
komunikat. Skontaktować się
z ASO SIECI PEUGEOT, aby poddać
system sprawdzeniu. Ta funkcja związana z systemem
ESP, ułatwia ruszanie na wzniesieniu
i włącza się w następujących
warunkach:


- samochód stoi, silnik pracuje,
wciśnięty pedał hamulca,

- wzniesienie drogi powyżej 5%,

- pod gór
ę, skrzynia biegów w
położeniu luz lub włączony bieg
inny niż wsteczny,

- z góry, włączony bieg wsteczny.
Funkcja HHC (Hill Holder Control) lub
Pomoc przy ruszaniu na wzniesieniu
zapewnia komfort i przyjemność
jazdy. Nie jest to ani zatrzymywanie
automatyczne samochodu, ani
automatyczny hamulec postojowy.

46

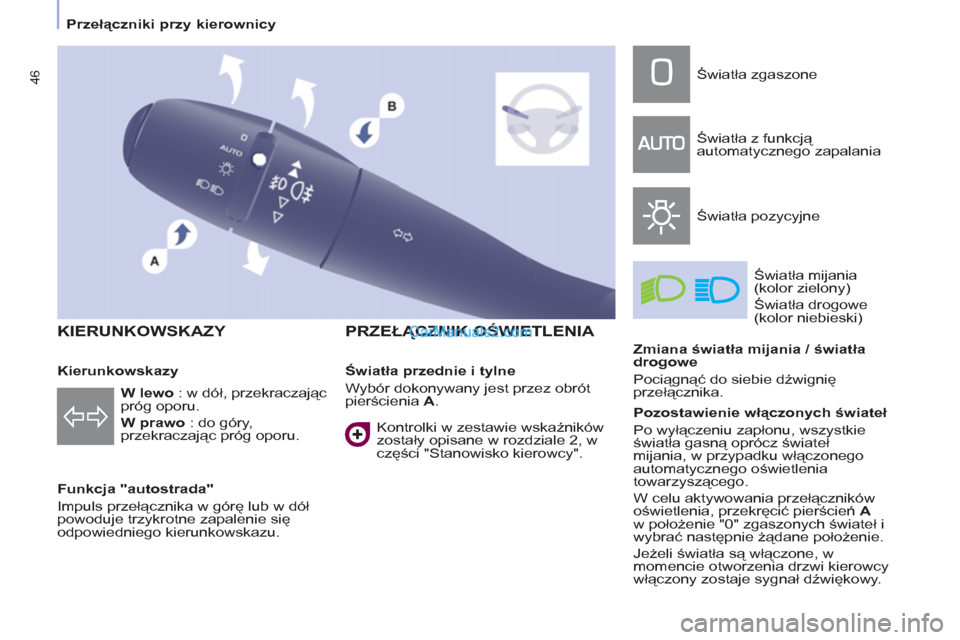

KIERUNKOWSKAZY


Funkcja "autostrada"
Impuls przełącznika w górę lub w dół
powoduje trzykrotne zapalenie się
odpowiedniego kierunkowskazu.



PRZEŁĄCZNIK OŚWIETLENIA


W lewo
: w dół, przekraczając
próg oporu.

W prawo
: do góry,
przekraczając próg oporu.
Światła przednie i tylne
Wybór dokonywany jest przez obrót
pierścienia A
. Światła zgaszone
Światła z funkcją
automatycznego zapalania
Światła pozycyjne
Światła mijania
(kolor zielony)
Światła drogowe
(kolor niebieski)

Zmiana światła mijania / światła
drogowe
Pociągnąć do siebie dźwignię
przełącznika.

Pozostawienie włączonych świateł
Po wyłączeniu zapłonu, wszystkie
światła gasną
oprócz świateł
mijania, w przypadku włączonego
automatycznego oświetlenia
towarzyszącego.
W celu aktywowania przełączników
oświetlenia, przekręcić pierścień A

w położenie "0" zgaszonych świateł i
wybrać następnie żądane położenie.
Jeżeli światła są włączone, w
momencie otworzenia drzwi kierowcy
włączony zostaje sygnał dźwiękowy. Kontrolki w zestawie wskaźników
zostały opisane w rozdziale 2, w
części "Stanowisko kierowcy".
Kierunkowskazy

Przełączniki przy kierownicy

47
ERGONOMIA i KOMFOR
T
3

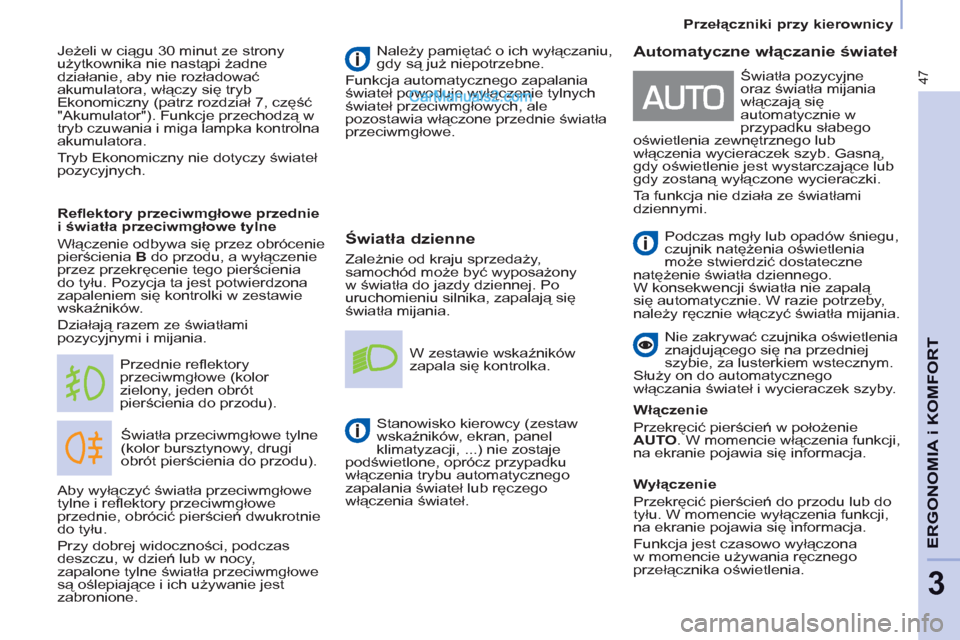

Światła dzienne

Zależnie od kraju sprzedaży,
samochód może być wyposażony
w światła do jazdy dziennej. Po
uruchomieniu silnika, zapalają się
światła mijania.
Światła przeciwmgłowe tylne
(kolor bursztynowy, drugi
obrót pierścienia do przodu). Przednie refl ektory
przeciwmgłowe (kolor
zielony, jeden obrót
pierścienia do przodu).
Refl ektory przeciwmgłowe przednie
i światła przeciwmgłowe tylne
Włączenie odbywa się przez obrócenie
pierścienia B
do przodu, a wyłączenie
przez przekręcenie tego pierścienia
do tyłu. Pozycja ta jest potwierdzona
zapaleniem się kontrolki w zestawie
wskaźników.
Działają razem ze światłami
pozycyjnymi i mijania. Należy pami
ętać o ich wyłączaniu,
gdy są już niepotrzebne.
Funkcja automatycznego zapalania
świateł powoduje wyłączenie tylnych
świateł przeciwmgłowych, ale
pozostawia włączone przednie światła
przeciwmgłowe.

W zestawie wskaźników
zapala się kontrolka.
Stanowisko kierowcy (zestaw
wskaźników, ekran, panel
klimatyzacji, ...) nie zostaje
podświetlone, oprócz przypadku
włączenia trybu automatycznego
zapalania świateł lub ręczego
włączenia świateł.
Aby wyłączyć światła przeciwmgłowe
tylne i refl ektory przeciwmgłowe
przednie, obrócić pierścień dwukrotnie
do tyłu.
Przy dobrej widoczności, podczas
deszczu, w dzień lub w nocy,
zapalone tylne światła przeciwmgłowe
są oślepiające i ich używanie jest
zabronione.

Automatyczne włączanie świateł

Podczas mgły lub opadów śniegu,
czujnik natężenia oświetlenia
może stwierdzić dostateczne
natężenie światła dziennego.
W konsekwencji światła nie zapalą
się automatycznie. W razie potrzeby,
należy ręcznie włączyć światła mijania.
Nie zakrywać czujnika oświetlenia
znajdującego się na przedniej
szybie, za lusterkiem wstecznym.
Służy on do automatycznego
włączania świateł i wycieraczek szyby.

Włączenie
Przekręcić pierścień w położenie
AUTO
. W momencie włączenia funkcji,
na ekranie pojawia się informacja.

Wyłączenie

Przekręcić pierścień do przodu lub do
tyłu. W momencie wyłączenia funkcji,
na ekranie pojawia się informacja.
Funkcja jest czasowo wyłączona
w momencie używania ręcznego
przełącznika oświetlenia. Światła pozycyjne
oraz światła mijania
włączają się
automatycznie w
przypadku słabego
oświetlenia zewnętrznego lub
włączenia wycieraczek szyb. Gasną,
gdy oświetlenie jest wystarczające lub
gdy zostaną wyłączone wycieraczki.
Ta funkcja nie działa ze światłami
dziennymi. Jeżeli w ciągu 30 minut ze strony
użytkownika nie nastąpi żadne
działanie, aby nie rozładować
akumulatora, w
łączy się tryb
Ekonomiczny (patrz rozdział 7, część
"Akumulator"). Funkcje przechodzą w
tryb czuwania i miga lampka kontrolna
akumulatora.
Tryb Ekonomiczny nie dotyczy świateł
pozycyjnych.

Przełączniki przy kierownicy

48

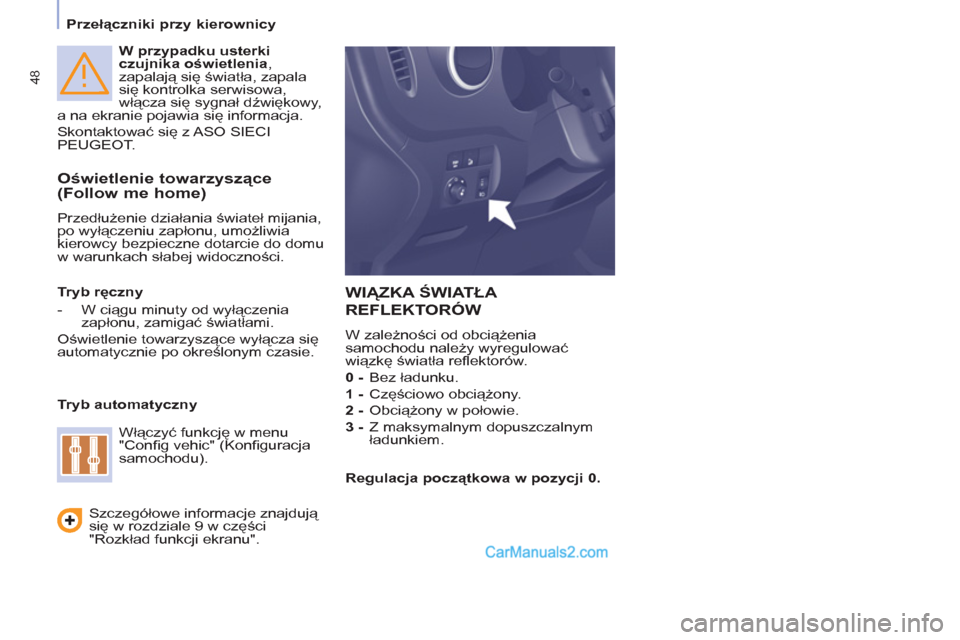

W przypadku usterki
czujnika oświetlenia
,
zapalają się światła, zapala
się kontrolka serwisowa,
włącza się sygnał dźwiękowy,
a na ekranie pojawia się informacja.
Skontaktować się z ASO SIECI
PEUGEOT.



Oświetlenie towarzyszące
(Follow me home)
Przedłużenie działania świateł mijania,
po wyłączeniu zapłonu, umożliwia
kierowcy bezpieczne dotarcie do domu
w warunkach słabej widoczności.
WIĄZKA ŚWIATŁA
REFLEKTORÓW
W zależności od obciążenia
samochodu należy wyregulować
wiązkę światła refl ektorów.

0 -
Bez ładunku.

1 -
Częściowo obciążony.

2 -
Obciążony w połowie.

3 -
Z maksymalnym dopuszczalnym
ładunkiem.
Tryb ręczny


- W ciągu minuty od wyłączenia
zapłonu, zamigać światłami.
Oświetlenie towarzyszące wyłącza się
automatycznie po określonym czasie.

Tryb automatyczny
Szczegółowe informacje znajdują
się w rozdziale 9 w części
"Rozkład funkcji ekranu".

Włączyć funkcję w menu
"Confi g vehic" (Konfi guracja
samochodu).

Regulacja początkowa w pozycji 0.


Przełączniki przy kierownicy
