Peugeot Partner 2011 Instrukcja Obsługi (in Polish)

79
ERGONOMIA i KOMFOR
T
33

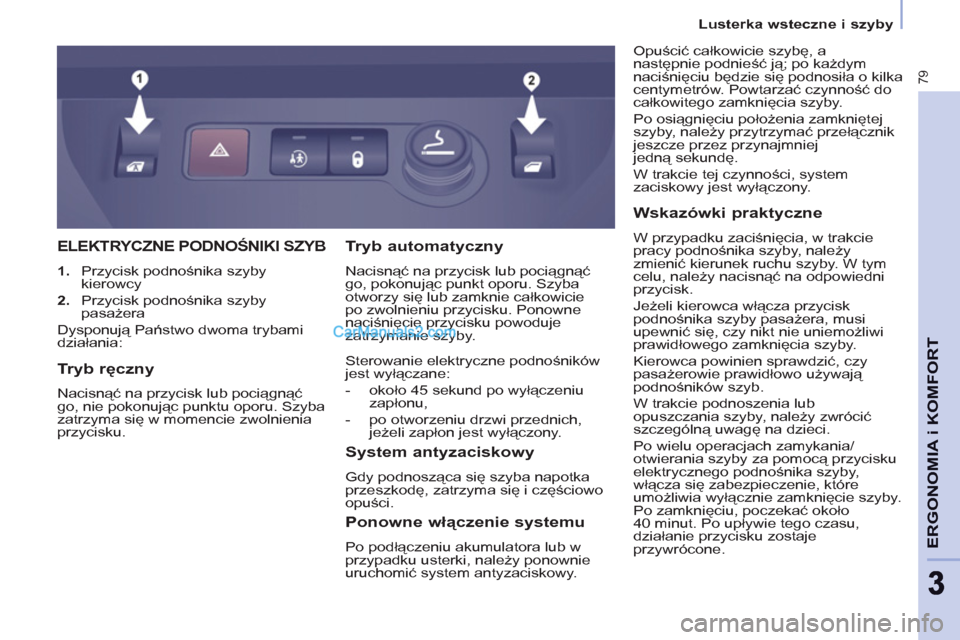

Lusterka wsteczne i szyby

ELEKTRYCZNE PODNOŚNIKI SZYB



1.
Przycisk podnośnika szyby
kierowcy

2.
Przycisk podnośnika szyby
pasażera
Dysponują Państwo dwoma trybami
działania:


System antyzaciskowy

Gdy podnosząca się szyba napotka
przeszkodę, zatrzyma się i częściowo
opuści.


Tryb automatyczny

Nacisnąć na przycisk lub pociągnąć
go, pokonując punkt oporu. Szyba
otworzy się lub zamknie całkowicie
po zwolnieniu przycisku. Ponowne
naciśnięcie przycisku powoduje
zatrzymanie szyby.
Sterowanie elektryczne podnośników
jest wyłączane:


- około 45 sekund po wyłączeniu
zapłonu,

- po otworzeniu drzwi przednich,
jeżeli zapłon jest wyłączony.



Tryb ręczny

Nacisnąć na przycisk lub pociągnąć
go, nie pokonując punktu oporu. Szyba
zatrzyma się w momencie zwolnienia
przycisku.


Ponowne włączenie systemu

Po podłączeniu akumulatora lub w
przypadku usterki, należy ponownie
uruchomić system antyzaciskowy.


Wskazówki praktyczne

W przypadku zaciśnięcia, w trakcie
pracy podnośnika szyby, należy
zmienić kierunek ruchu szyby. W tym
celu, należy nacisnąć na odpowiedni
przycisk.
Jeżeli kierowca włącza przycisk
podnośnika szyby pasażera, musi
upewnić się, czy nikt nie uniemożliwi
prawidłowego zamknięcia szyby.
Kierowca powinien sprawdzić, czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub
opuszczania szyby, należy zwrócić
szczególną uwagę na dzieci.
Po wielu operacjach zamykania/
otwierania szyby za pomocą przycisku
elektrycznego podnośnika szyby,
włącza się zabezpieczenie, które
umożliwia wyłącznie zamknięcie szyby.
Po zamknięciu, poczekać około
40 minut. Po upływie tego czasu,
dzia
łanie przycisku zostaje
przywrócone. Opuścić całkowicie szybę, a
następnie podnieść ją; po każdym
naciśnięciu będzie się podnosiła o kilka
centymetrów. Powtarzać czynność do
całkowitego zamknięcia szyby.
Po osiągnięciu położenia zamkniętej
szyby, należy przytrzymać przełącznik
jeszcze przez przynajmniej
jedną sekundę.
W trakcie tej czynności, system
zaciskowy jest wyłączony.

80

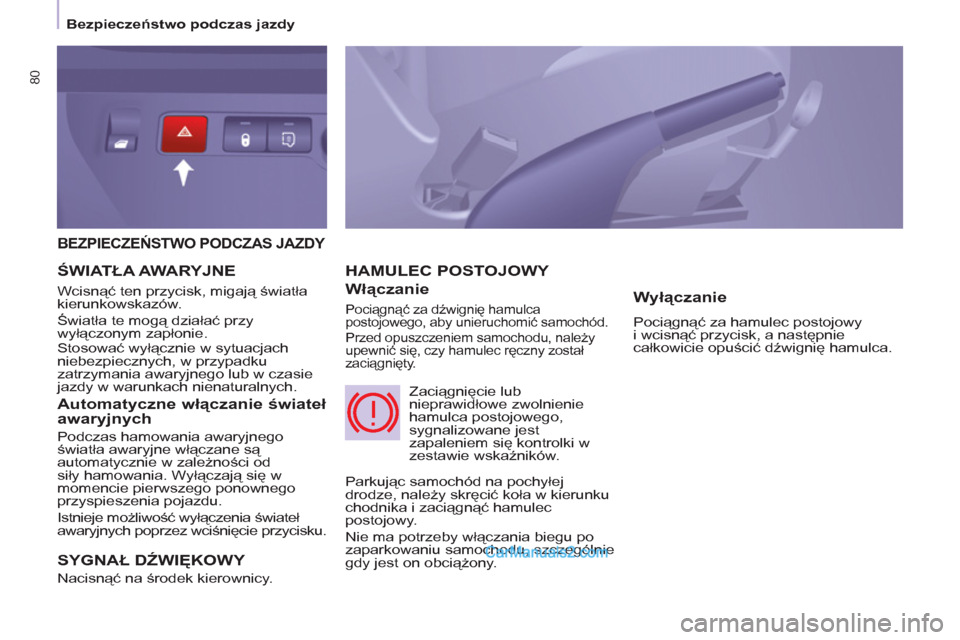

BEZPIECZEŃSTWO PODCZAS JAZDY

SYGNAŁ DŹWIĘKOWY

Nacisnąć na środek kierownicy.
HAMULEC POSTOJOWY

Włączanie
Pociągnąć za dźwignię hamulca
postojowego, aby unieruchomić samochód.
Przed opuszczeniem samochodu, należy
upewnić się, czy hamulec ręczny został
zaciągnięty.


Wyłączanie

Pociągnąć za hamulec postojowy
i wcisnąć przycisk, a następnie
całkowicie opuścić dźwignię hamulca.

ŚWIATŁA AWARYJNE

Wcisnąć ten przycisk, migają światła
kierunkowskazów.
Światła te mogą działać przy
wyłączonym zapłonie.
Stosować wyłącznie w sytuacjach
niebezpiecznych, w przypadku
zatrzymania awaryjnego lub w czasie
jazdy w warunkach nienaturalnych.
Parkując samochód na pochyłej
drodze, należy skręcić koła w kierunku
chodnika i zaciągnąć hamulec
postojowy.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu, szcze
gólnie
gdy jest on obciążony.
Zaciągnięcie lub
nieprawidłowe zwolnienie
hamulca postojowego,
sygnalizowane jest
zapaleniem się kontrolki w
zestawie wskaźników.


Automatyczne włączanie świateł awaryjnych

Podczas hamowania awaryjnego
światła awaryjne włączane są
automatycznie w zależności od
siły hamowania. Wyłączają się w
momencie pierwszego ponownego
przyspieszenia pojazdu.
Istnieje możliwość wyłączenia świateł
awaryjnych poprzez wciśnięcie przycisku. Bezpieczeństwo podczas jazdy

81

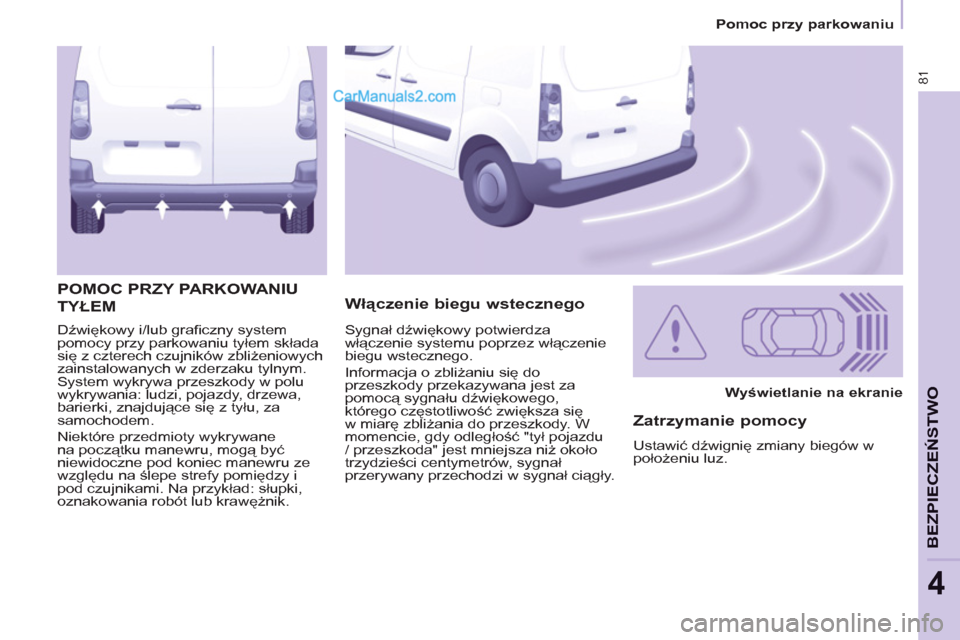

BEZPIECZEŃSTWO
4

Dźwiękowy i/lub grafi czny system
pomocy przy parkowaniu tyłem składa
się z czterech czujników zbliżeniowych
zainstalowanych w zderzaku tylnym.
System wykrywa przeszkody w polu
wykrywania: ludzi, pojazdy, drzewa,
barierki, znajdujące się z tyłu, za
samochodem.
Niektóre przedmioty wykrywane
na początku manewru, mogą być
niewidoczne pod koniec manewru ze
względu na ślepe strefy pomiędzy i
pod czujnikami. Na przykład: słupki,
oznakowania robót lub krawężnik.


Włączenie biegu wstecznego POMOC PRZY PARKOWANIUTYŁEM


Wyświetlanie na ekranie



Zatrzymanie pomocy

Ustawić dźwignię zmiany biegów w
położeniu luz. Sygnał dźwiękowy potwierdza
włączenie systemu poprzez włączenie
biegu wstecznego.
Informacja o zbliżaniu się do
przeszkody przekazywana jest za
pomocą sygnału dźwiękowego,
którego częstotliwość zwiększa się
w miarę zbliżania do przeszkody. W
momencie, gdy odległość "tył pojazdu
/ przeszkoda" jest mniejsza niż około
trzydzieści centymetrów, sygnał
przerywany przechodzi w sygnał ciągły.

Pomoc przy parkowaniu

82

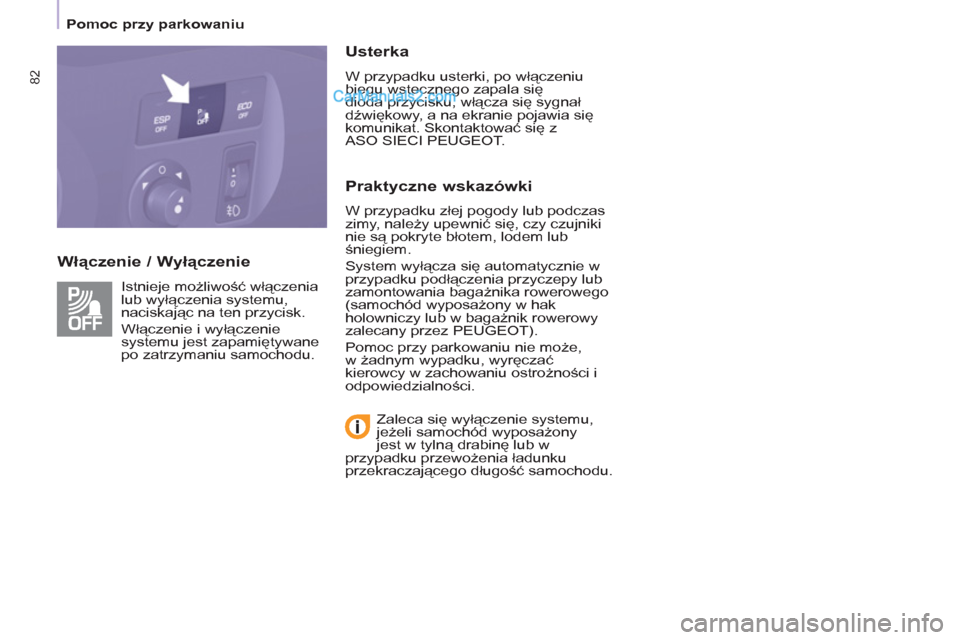

Pomoc przy parkowaniu



Włączenie / Wyłączenie
Usterka

W przypadku usterki, po włączeniu
biegu wstecznego zapala się
dioda przycisku, włącza się sygnał
dźwiękowy, a na ekranie pojawia się
komunikat. Skontaktować się z
ASO SIECI PEUGEOT.


Praktyczne wskazówki

W przypadku złej pogody lub podczas
zimy, należy upewnić się, czy czujniki
nie są pokryte błotem, lodem lub
śniegiem.
System wyłącza się automatycznie w
przypadku podłączenia przyczepy lub
zamontowania bagażnika rowerowego
(samochód wyposażony w hak
holowniczy lub w bagażnik rowerowy
zalecany przez PEUGEOT).
Pomoc przy parkowaniu nie może,
w żadnym wypadku, wyręczać
kierowcy w zachowaniu ostrożności i
odpowiedzialności. Istnieje możliwość włączenia
lub wyłączenia systemu,
naciskając na ten przycisk.
Włączenie i wyłączenie
systemu jest zapamiętywane
po zatrzymaniu samochodu.

Zaleca się wyłączenie systemu,
jeżeli samochód wyposażony
jest w tylną drabinę lub w
przypadku przewożenia ł
adunku
przekraczającego długość samochodu.

ABS
ABS
83
BEZPIECZEŃSTWO
4

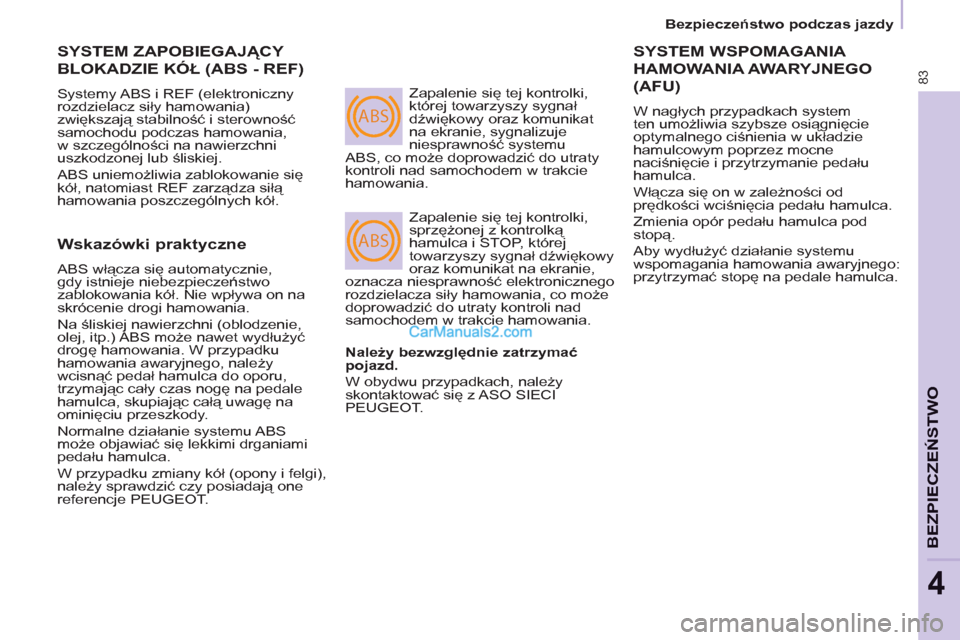

SYSTEM ZAPOBIEGAJĄCY
BLOKADZIE KÓŁ (ABS - REF)

Systemy ABS i REF (elektroniczny
rozdzielacz siły hamowania)
zwiększają stabilność i sterowność
samochodu podczas hamowania,
w szczególności na nawierzchni
uszkodzonej lub śliskiej.
ABS uniemożliwia zablokowanie się
kół, natomiast REF zarządza siłą
hamowania poszczególnych kół. Zapalenie się tej kontrolki,
której towarzyszy sygnał
dźwiękowy oraz komunikat
na ekranie, sygnalizuje
niesprawność systemu
ABS, co może doprowadzić do utraty
kontroli nad samochodem w trakcie
hamowania.
Zapalenie się tej kontrolki,
sprzężonej z kontrolką
hamulca i STOP, której
towarzyszy sygnał dźwiękowy
oraz komunikat na ekranie,
oznacza niesprawność elektronicznego
rozdzielacza siły hamowania, co może
doprowadzić do utraty kontroli nad
samochodem w trakcie hamowania.
SYSTEM WSPOMAGANIA
HAMOWANIA AWARYJNEGO
(AFU)

W nagłych przypadkach system
ten umożliwia szybsze osiągnięcie
optymalnego ciśnienia w układzie
hamulcowym poprzez mocne
naciśnięcie i przytrzymanie pedału
hamulca.
Włącza się on w zależności od
prędkości wciśnięcia pedału hamulca.
Zmienia opór pedału hamulca pod
stopą.
Aby wydłużyć działanie systemu
wspomagania hamowania awaryjnego:
przytrzymać stopę na pedale hamulca.


Wskazówki praktyczne

ABS włącza się automatycznie,
gdy istnieje niebezpieczeństwo
zablokowania kół. Nie wpływa on na
skrócenie drogi hamowania.
Na śliskiej nawierzchni (oblodzenie,
olej, itp.) ABS może nawet wydłużyć
drogę hamowania. W przypadku
hamowania awaryjnego, należy
wcisnąć pedał hamulca do oporu,
trzymając cały czas nogę na pedale
hamulca, skupiając całą uwagę na
ominięciu przeszkody.
Normalne działanie systemu ABS
może objawiać się lekkimi drganiami
pedału hamulca.
W przypadku zmiany kół (opony i felgi),
należy sprawdzić czy posiadają one
referencje PEUGEOT.
Należy bezwzględnie zatrzymać
pojazd.

W obydwu przypadkach, należy
skontaktować się z ASO SIECI
PEUGEOT.
Bezpieczeństwo podczas jazdy

ESP OFF
84

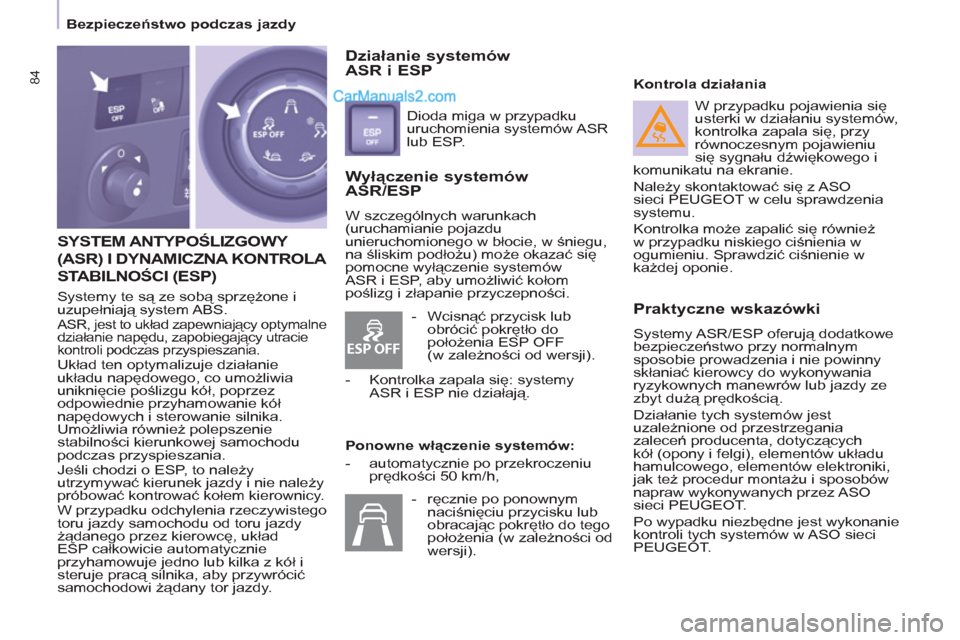

SYSTEM ANTYPOŚLIZGOWY
(ASR) I DYNAMICZNA KONTROLA
STABILNOŚCI
(ESP)

Systemy te są ze sobą sprzężone i
uzupełniają system ABS.

ASR, jest to układ zapewniający optymalne
działanie napędu, zapobiegający utracie
kontroli podczas przyspieszania.
Układ ten optymalizuje działanie
układu napędowego, co umożliwia
uniknięcie poślizgu kół, poprzez
odpowiednie przyhamowanie kół
napędowych i sterowanie silnika.
Umożliwia również polepszenie
stabilności kierunkowej samochodu
podczas przyspieszania.
Jeśli chodzi o ESP, to należy
utrzymywać kierunek jazdy i nie należy
próbować kontrować kołem kierownicy.
W przypadku odchylenia rzeczywistego
toru jazdy samochodu od toru jazdy
żądanego przez kierowcę, układ
ESP całkowicie automatycznie
przyhamowuje jedno lub kilka z kół i
steruje pracą silnika, aby przywrócić
samochodowi żądany tor jazdy.


Wyłączenie systemów
ASR/ESP
W szczególnych warunkach
(uruchamianie pojazdu
unieruchomionego w błocie, w śniegu,
na śliskim podłożu) może okazać się
pomocne wyłączenie systemów
ASR i ESP, aby umożliwić kołom
poślizg i złapanie przyczepności.
Kontrola działania


Praktyczne wskazówki

Systemy ASR/ESP oferują dodatkowe
bezpieczeństwo przy normalnym
sposobie prowadzenia i nie powinny
skłaniać kierowcy do wykonywania
ryzykownych manewrów lub jazdy ze
zbyt dużą prędkością.
Działanie tych systemów jest
uzależnione od przestrzegania
zaleceń producenta, dotyczących
kół (opony i felgi), elementów układu
hamulcowego, elementów elektroniki,
jak też procedur montażu i sposobów
napraw wykonywanych przez ASO
sieci PEUGEOT.
Po wypadku niezbędne jest wykonanie
kontroli tych systemów w ASO sieci
PEUGEOT.


Działanie systemów
ASR i ESP
Dioda miga w przypadku
uruchomienia systemów ASR
lub ESP.

Ponowne włączenie systemów:


- automatycznie po przekroczeniu
prędkości 50 km/h, W przypadku pojawienia się
usterki w działaniu systemów,
kontrolka zapala się, przy
równoczesnym pojawieniu
się sygnału dźwiękowego i
komunikatu na ekranie.
Należy skontaktować się z ASO
sieci PEUGEOT w celu sprawdzenia
systemu.
Kontrolka może zapalić się również
w przypadku niskiego ciśnienia w
ogumieniu. Sprawdzić ciśnienie w
każdej oponie.



- Wcisnąć przycisk lub
obrócić pokrętło do
położenia ESP OFF
(w zależności od wersji).

- Kontrolka zapala się: systemy
ASR i ESP nie działają.

- ręcznie po ponownym
naciśnięciu przycisku lub
obracając pokrętło do tego
położenia (w zależności od
wersji).
Bezpieczeństwo podczas jazdy

85
BEZPIECZEŃSTWO
4

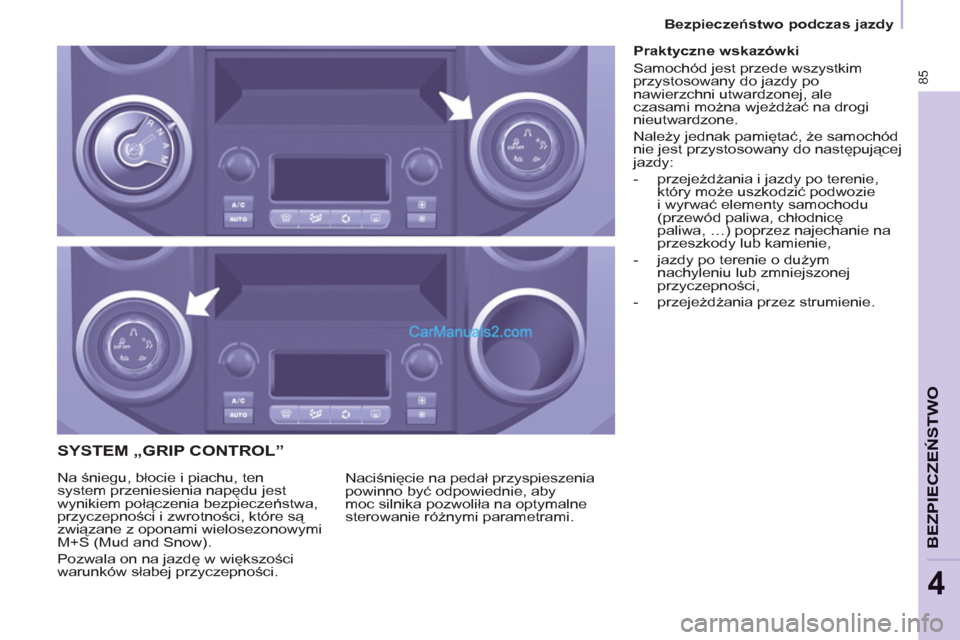

SYSTEM „GRIP CONTROL”

Naciśnięcie na pedał przyspieszenia
powinno być odpowiednie, aby
moc silnika pozwoliła na optymalne
sterowanie różnymi parametrami. Na śniegu, błocie i piachu, ten
system przeniesienia napędu jest
wynikiem połączenia bezpieczeństwa,
przyczepności i zwrotności, które są
związane z oponami wielosezonowymi
M+S (Mud and Snow).
Pozwala on na jazdę w większości
warunków słabej przyczepności.
Praktyczne wskazówki
Samochód jest przede wszystkim
przystosowany do jazdy po
nawierzchni utwardzonej, ale
czasami można wjeżdżać na drogi
nieutwardzone.
Należy jednak pamiętać, że samochód
nie jest przystosowany do następującej
jazdy:


- przejeżdżania i jazdy po terenie,
który może uszkodzić podwozie
i wyrwać elementy samochodu
(przewód paliwa, chł
odnicę
paliwa, …) poprzez najechanie na
przeszkody lub kamienie,

- jazdy po terenie o dużym
nachyleniu lub zmniejszonej
przyczepności,

- przejeżdżania przez strumienie.

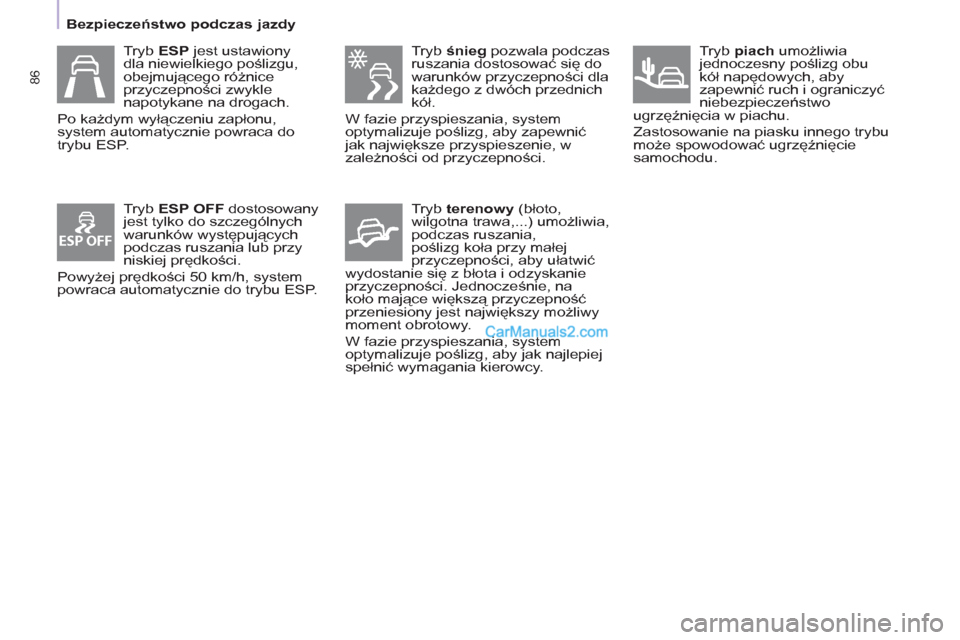

Bezpieczeństwo podczas jazdy

ESP OFF
86

Tryb śnieg
pozwala podczas
ruszania dostosować się do
warunków przyczepności dla
każdego z dwóch przednich
kół.
W fazie przyspieszania, system
optymalizuje poślizg, aby zapewnić
jak największe przyspieszenie, w
zależności od przyczepności.

Tryb terenowy
(błoto,
wilgotna trawa,...) umożliwia,
podczas ruszania,
poślizg koła przy małej
przyczepności, aby ułatwić
wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie, na
koło mające większą przyczepność
przeniesiony jest największy możliwy
moment obrotowy.
W fazie przyspieszania, system
optymalizuje poślizg, aby jak najlepiej
spełnić wymagania kierowcy.
Tryb piach
umożliwia
jednoczesny poślizg obu
kół napędowych, aby
zapewnić ruch i ograniczyć
niebezpieczeństwo
ugrzęźnięcia w piachu.
Zastosowanie na piasku innego trybu
może spowodować ugrzęźnięcie
samochodu.

Tryb ESP jest ustawiony
dla niewielkiego poślizgu,
obejmującego różnice
przyczepności zwykle
napotykane na drogach.
Po każdym wyłączeniu zapłonu,
system automatycznie powraca do
trybu ESP.

Tryb ESP OFF
dostosowany
jest tylko do szczególnych
warunków występujących
podczas ruszania lub przy
niskiej prędkości.
Powyżej prędkości 50 km/h, system
powraca automatycznie do trybu ESP. Bezpieczeństwo podczas jazdy

87
BEZPIECZEŃSTWO
4

88

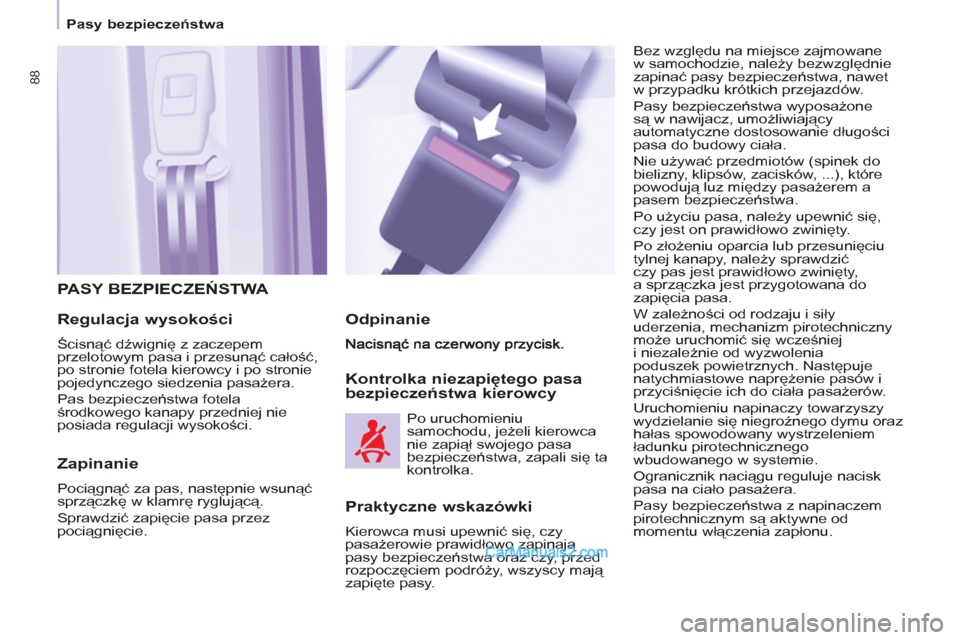

Pasy bezpieczeństwa


PASY BEZPIECZEŃSTWA

Re
gulacja wysokości

Ścisnąć dźwignię z zaczepem
przelotowym pasa i przesunąć całość,
po stronie
fotela kierowcy i po stronie
pojedynczego siedzenia pasażera.
Pas bezpieczeństwa fotela
środkowego kanapy przedniej nie
posiada regulacji wysokości.


Zapinanie

Pociągnąć za pas, następnie wsunąćsprzączkę w klamrę ryglującą.

Sprawdzić zapięcie pasa przez
pociągnięcie.


Kontrolka niezapiętego pasa
bezpieczeństwa kierowcy

Bez względu na miejsce zajmowane
w samochodzie, należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Pasy bezpieczeństwa wyposażone
są w nawijacz, umożliwiający
automatyczne dostosowanie długości
pasa do budowy ciała.
Nie używać przedmiotów (spinek do
bielizny, klipsów, zacisków, ...), które
powodują luz między pasażerem a
pasem bezpieczeństwa.
Po użyciu pasa, należy upewnić się,
czy jest on prawidłowo zwinięty.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy, należy sprawdzić
czy pas jest prawidłowo zwinięty,
a sprzączka jest przygotowana do
zapięcia pasa.
W zależności od rodzaju i siły
uderzenia, mechanizm pirotechniczny
może uruchomi
ć się wcześniej
i niezależnie od wyzwolenia
poduszek powietrznych. Następuje
natychmiastowe naprężenie pasów i
przyciśnięcie ich do ciała pasażerów.
Uruchomieniu napinaczy towarzyszy
wydzielanie się niegroźnego dymu oraz
hałas spowodowany wystrzeleniem
ładunku pirotechnicznego
wbudowanego w systemie.
Ogranicznik naciągu reguluje nacisk
pasa na ciało pasażera.
Pasy bezpieczeństwa z napinaczem
pirotechnicznym są aktywne od
momentu włączenia zapłonu.


Odpinanie

Po uruchomieniusamochodu, jeżeli kierowca nie zapiął swojego pasa
bezpieczeństwa, zapali się ta
k
ontrolka.


Praktyczne wskazówki

Kierowca musi upewnić się, czy
pasażerowie prawidłowo zapinają
pasy bezpieczeństwa oraz czy, przed
rozpoczęciem podróży, wszyscy mają
zapięte pasy.
