Ampul değiştirme


4.
Sis farları


C tipi
, H1 - 55W


- Tamponda öngörülmüş delikten
erişilebilir vidayı, Torx
© 30 tornavida
yardımıyla çıkararak sis farını
sökünüz.

- Tamponun altında bulunan paçalığın
3 adet sabitleme agrafını çıkarınız.

- Paçalığı yukarıya doğru kaldırınız.

- Açmak için klipsi sıkarak, sis farının
klipsini açınız.

- Sis farını dışarıdan çıkarınız.

- Açmak için sarı kapağı çeyrek tur
döndürünüz.

- Lambayı serbest bırakmak için,
lambanın aya
ğını her iki taraftan
sıkan agrafl arı ayırınız.

- Hizada kalarak ampulü çekiniz ve
çıkarınız.

- Yeni ampulü yerleştiriniz, lamba
ayağının etrafındaki agrafl arı
sıkınız ve optiği ve tamponu yerine
yerleştirmek için aynı işlemleri
tersine yapınız.



YAN SİNYAL


A tipi
, WY 5W (sarı)


- Yan sinyali arkaya doğru itiniz ve
öne doğru çekerek çıkarınız.

- Tamamen dökme bir parça olan
sinyali satın almak için PEUGEOT
servis ağına başvurunuz.

- Yerine takmak için, yan sinyali
arkaya doğru sokup öne doğru geri
getiriniz.
Ön/Arka




TAVA N L AMBALARI


A tipi
, 12 V 5W - 5W


- Tavan lambasının her iki tarafında
bulunan deliklere bir tornavida
sokarak, şeffaf parçanın klipslerini
açınız.

- Ampulü çekiniz ve değiştiriniz.

- Şeffaf parçanın klipslerini yuvasına
sabitleyiniz ve iyi sabitlendiğini
kontrol ediniz.

120


Ampul değiştirme


Ampuller hakkında daha fazla bilgi
edinmek için, "Ampul tipleri" bölümüne
bakınız.


1.
Stop lambaları/park lambaları


B tipi
, P21/5W - 21/5W

2.
Sinyal lambaları


B tipi
, PY21W - 21W (sarı)

3.
Geri vites lambaları


B tipi
, P21W - 21W

4.
Sis lambaları


B tipi
, P21W - 21W


- Bozuk ampulü belirleyiniz, sonra
arka kapıları 180° açınız.
2. başlıkta, "Açılışlar" bölümüne
bakınız.

- Sağ taraftaki koltuğun altında
bulunan alet çantasına yerleştirilmiş
tornavida yardımıyla 2 adet
sabitleme vidasını çıkarınız.

- Dışarıdan, optik bloğu çekiniz.

- Farı tutarak, elektrik konektörünü
sökünüz.
- 4 adet dilcikleri ayırarak lamba
taşıyıcıyı çıkarınız.

- Üzerine hafi fçe basarak ve saat
yelkovanının ters yönüne çevirerek
bozuk ampulü çıkarınız.

- Ampulü değiştiriniz.
Optik blok çıkarıldığında :


- bagaj kapılı
modelde, bloğu aracın
ortasına doğru çekiniz,

- kanatlı kapılı modelde, bloğu
kendinize doğru çekiniz.


Yerine takarken, sıkıştırmamak
için besleme kablosunu ve
dilcikleri yerlerine iyi yerleştirmeye
dikkat ediniz.
Arka sinyal lambasının
değiştirilmesinden sonra, yeniden
devreye girme süresi yaklaşık
2 dakikadan uzundur.

ARKA LAMBALAR


Yüksek basınçlı su ile yıkama
Bu yıkama yöntemini çıkmayan
zor lekelerde kullandığınızda,
verniklerine ve su geçirmezlik
contalarına zarar vermemek için
farlara, lambalara ve çevrelerine ısrarla
su tutmayınız.

121
HIZ
LI YARDIM
7


Ampul değiştirme

PLAKA LAMBALARI




- 2 somunu gevşetiniz.

- Çubukları itiniz.

- Lambayı çıkartmak için gerekirse
konektörü ayırınız.

- Ampulü değiştiriniz.


Bagaj kapısı ile


- Bir tornavida yardımıyla şeffaf
plastik parçayı ayırınız.

- Ampulü değiştiriniz.

- Şeffaf plastik parçayı yerine takınız
ve üzerine basınız.


ÜÇÜNCÜ STOP LAMBASI


A tipi,
W16W - 16W

Kanatlı kapılar ile


- İç döşemenin klipslerini açınız.

- Dilciğini ayırarak, konektörü
sökünüz.

- Lamba taşıyıcıyı saat yelkovanının
ters yönüne çeyrek tur çeviriniz.

- Ampulü değiştiriniz.

- Lamba taşıyıcıyı yerine takınız ve
konektörü tekrar bağlayınız.

- Döşemeyi yerine yerleştiriniz.



A tipi
, W5W - 5W

122


Sigorta değiştirme


SİGORTA DEĞİŞTİRME

Sigorta kutuları :


- sol taraftaki ön konsolun alt
kısmına (kapağın arkasında),

- motor bölümüne (akünün yanında)
yerleştirilmiştir.
Eğer bu donanım aracınızda mevcutsa,
çekme, çektirme ve karoser ve kabinli
taban değişikliklerinde bağlantılar için
bir ek sigorta kutusu bulunur. Kutu,
yük sabitleme paravanının arkasında,
sağda bulunur.
Yalnızca, kumanda panelinin sağ
tarafındaki bozuk para gözünün
arkasında bulunan pense yardımıyla
sürücü tarafından değiştirilebilen
sigortalar anlatılmıştır. Diğer tüm
müdahaleler için PEUGEOT servis
ağına başvurunuz.


Sigortanın çıkarılması
ve takılması


Arızalı bir sigortayı daima aynı
ampere sahip

bir sigortayla

değiştiriniz

.

Özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT'nun kendisi
tarafından verilmemiş, belirlediği
koşullara uygun olarak takılmamış veya
onaylamadığı yardımcı aksesuarların
kullanılması sonucu meydana gelecek
arızaların veya çalışma bozukluklarının
giderilmesi için aracınızda yapılacak
onarım masrafl arından dolayı
PEUGEOT hiçbir mesuliyet kabul
etmez.
Profesyonellerin dikkatine :
sigortalara ve rölelere ilişkin tüm
bilgileri edinmek için, Servis ağ
ında
"Yöntemler"' şemasına bakınız. Bir sigortayı değiştirmeden evvel arıza
nedenini bulup onarmak gerekir.


- Penseyi kullanınız.

123
HIZ
LI YARDIM
7


Sigorta değiştirme



KUMANDA PANELİ
SİGORTALARI

Sigortalara ulaşmak için kapağı açınız. Sigortalar
F
Amper
A
İşlevler
1 15 Arka silecek
2 - Boş
3 5 Airbag
4 10 Klima, diyagnostik prizi, dikiz aynası kumandası,
farların hüzmesi
5 30 Elektrikli camlar
6 30 Kilitler
7 5 Arka tavan lambası, ön harita okuma lambası,
tavan
8 20 Oto radyo, ekran, düşük hava algılama, alarm ve
siren
9 30 12 voltluk ön ve arka priz
10 15 Orta kolon
11 15 Hırsızlık önleyici zayıf akım

12 15 Yağmur ve aydınlık algılayıcı, airbag
13 5 Gösterge tablosu
14 15 Park yardımı, otomatik klima kumandaları, eller
serbest telefon kiti
15 30 Kilitler
16 - Boş
17 40 Arka camın/dış dikiz aynalarının buzunu çözme

124


Sigorta değiştirme

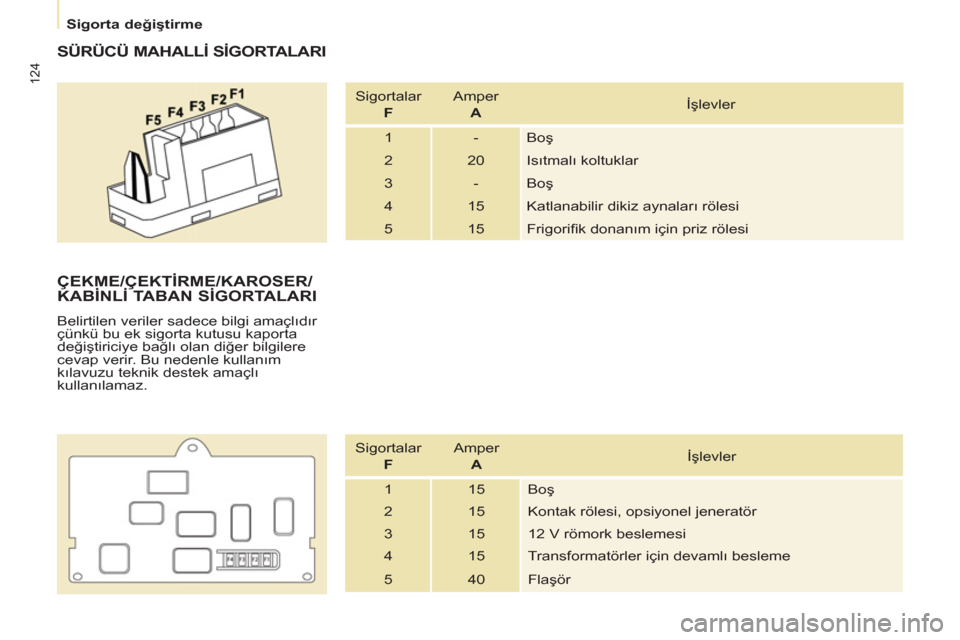

SÜRÜCÜ MAHALLİ SİGORTALARI

Sigortalar
F
Amper
A
İşlevler
1 - Boş
2 20 Isıtmalı koltuklar
3 - Boş
4 15 Katlanabilir dikiz aynaları rölesi
5 15 Frigorifi k donanım için priz rölesi


ÇEKME/ÇEKTİRME/KAROSER/
KABİNLİ TABAN SİGORTALARI

Belirtilen veriler sadece bilgi amaçlıdır
çünkü bu ek sigorta kutusu kaporta
değiştiriciye bağlı olan diğer bilgilere
cevap verir. Bu nedenle kullanım
kılavuzu teknik destek amaçlı
kullanılamaz.
Sigortalar
F
Amper
A
İşlevler
1 15 Boş
2 15 Kontak rölesi, opsiyonel jeneratör
3 15 12 V römork beslemesi
4 15 Transformatörler için devamlı besleme
5 40 Flaşör

125
HIZ
LI YARDIM
7


Sigorta değiştirme



MOTOR BÖLÜMÜ SİGORTALARI

Motor kaputunu açtıktan sonra,
sigortalara ulaşmak için kutunun
klipslerini açınız ve kutuyu yatırınız. Sigortalar
F
Amper
A
İşlevler
1 20 Motor kontrolü
2 15 Korna
3 10 Ön ve arka cam yıkama pompası
4 20 Far yıkama pompası
5 15 Motor bileşenleri
6 10 Direksiyon açı algılayıcı, ESP
7 10 Stop müşiri, debriyaj pedalı müşiri
8 25 Kontak
9 10 Far hüzmesi motoru, park yönetimi
kutusu
10 30 Motor bileşenleri

11 40 Boş
12 30 Cam sileceği
13 40 Akıllı hizmet kutusu
14 30 Pompa
15 10 Sağ uzun far
16 10 Sol uzun far
17 15 Sağ kısa far
18 15 Sol kısa far

126


Cam sileceği süpürgesini değiştirme



Ön süpürgelerin özel durum
konumuna getirilmesi


- Kontağı kapattıktan sonra, bir
dakika içinde, süpürgeyi cam
direklerinin kenarına getirmek
için cam sileceği kumandasını
aşağı doğru hareket ettiriniz
(özel durum konumu).
Bir ön süpürgenin değiştirilmesi


- Kolu kaldırınız.

- Süpürgenin klipsini açınız ve
yerinden çıkarınız.

- Yeni süpürgeyi takınız.

- Kolu indiriniz.
Süpürgeleri yerine getirmek için
kontağı açınız ve cam sileceği
kumandasını çalıştırınız.
Arka süpürgenin değiştirilmesi



- Kolu kaldırınız, süpürgenin klipsini
açınız ve yerinden çıkarınız.

- Yeni süpürgeyi takıp kolu indiriniz.



CAM SİLECEĞİ SÜPÜRGESİNİ DEĞİŞTİRME

127
HIZ
LI YARDIM
7


Aracın çektirilmesi



Kaldırmadan (dört tekerlek yerde)

Aracı çekmek için mutlaka bir araç çeki
demiri kullanınız.

ARACI ÇEKTİRMEK
Önden



- kapağın alt kısmına bastırarak
klipslerini açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.



Arkadan



- bir bozuk para veya çeki halkasının
düz ucunu kullanarak kapağın klipsi
açınız,

- çıkarılabilir çeki halkasını sonuna
kadar sıkınız.

Motor çalışmıyorken arabanın
çekilmesi durumunda, fren ve
direksiyon asistansı çalışmaz.


Aracı kaldırarak (iki tekerlek
yerde)
Aracı, profesyonel bir kaldırma aletiyle
kaldırmanızı öneririz. Çeki halkası, sağ koltuğun altında
bulunan alet kutusunun içine
yerleştirilmiştir.


Mekanik vites kutulu araçlar
(dizel model)
Mekanik vites kutusu ile donatılmış
araçlarda, vites kolunun "boşta" olması
gerekmektedir. Bu özelliğin dikkate
alınmaması bazı fren organlarının
zarar görmesine ve motor yeniden
çalıştırıldığında, fren asistansının
olmamasına yol açabilir.

128
