Peugeot Partner 2011 Kullanım Kılavuzu (in Turkish)

99
AKSESUARLAR
5

Doğru kullanım

Bazı çok zorlu kullanma şartlarında
(hava çok sıcakken, çok dik bir
rampada azami yük çekilmesi) motor
otomatik olarak gücünü sınırlar. Böyle
bir durumda, klimanın otomatik olarak
kapanması motorun kaybedilen
gücünün yeniden kazanılmasını sağlar.

Pnömatikler

Tavsiye olunan lastik havası
basınçlarını gözeterek çekici araç
(8. başlıkta "Tanımlama unsurları"
bölümüne bakınız) ve römork
lastiklerinin havalarını kontrol ediniz. 6. başlıkta, "Seviyeler" bölümüne
bakınız. Soğutma sıvısı uyarı lambasının
yanması durumunda aracı
mümkün olduğu kadar çabuk
durdurunuz ve motoru stop
ediniz.

Frenler

Römork çekilmesi fren mesafesini
arttırır. Ilımlı bir hızla sürünüz, vitesi
zamanında küçültünüz, giderek artan
bir frenleme yapınız.


Çekme

Aracınızın tasarımı sırasında test edilip
onaylanmış olan orijinal PEUGEOT
çekme tertibatlarını ve far kablolarını
kullanmanızı ve tertibatın aracınıza
PEUGEOT servis ağı tarafından
takılmasını tavsiye ederiz.
Montaj, PEUGEOT servis ağında
gerçekleşmezse, mutlaka üretici
talimatlarına uygun olarak aracın
arkasında bulunan elektrik bağlantıları
kullanılmalıdır.
Üstte de hatırlatılan genel talimatlar
çerçevesinde, PEUGEOT otomobilleri
tarafından onaylanmamış elektrikli bir
aksesuarın ya da bir çekme tertibatının
tak
ılmasıyla ilişkin risklere dikkatinizi
çekeriz. Bu montaj aracınızın elektronik
sisteminin arızalanmasına neden
olabilir. İlk önce PEUGEOT servis
ağından bilgi edininiz.


DİĞER AKSESUARLAR

Bütün bu aksesuarlar ve parçaların
hepsi güvenilirlik ve emniyet açısından
test edilerek ve onaylanarak aracınıza
uyarlanmıştır. Onaylanmış geniş bir
aksesuar ve orijinal parça seçeneği
sunulur.
Profesyonel donanım yelpazesi
Yedek parça yönetimi, aşağıdaki
örnekler gibi değişik donanım ve
düzenlemeler sunan bir aksesuar
kataloğu yayınlar :
Yük sabitleyici (her tip).
Yükleme rulosu.
Çekme tertibatı, çekme tertibatının
elektrik bağlantısı : çekme tertibatı,
montajı kesinlikle PEUGEOT servis ağı
tarafından yapılmalıdır.
Bölme paravanı ve ızgaraları,
kaymayan düz ahşap koruma tabanı.

Koruma ızgaraları.


Yan rüzgâr

Yandan gelen rüzgâra karşı hassasiyet
artar. Esnek ve düşük hızda sürünüz.
ABS/

ESP

ABS ve ESP sistemleri yalnızca aracı
kontrol ederler, römorku veya karavanı
etmezler.

Geri parka yardım

Römork çekerken, yardım çalışmaz.

Konfor, eğlence ve bakım etrafında
biçimlenen diğer bir aksesuar yelpazesi
mevcuttur :

Römork bağlanması

100


Donanımlar


Hırsızlığa karşı alarm, camlara
numara kazıma, ilk yardım
çantası, yüksek güvenlik yeleği,
ileri ve geri parka yardım, üçgen
refl ektör, alüminyum jantlar için
hırsızlığı önleyici bijonlar...

Ön koltuklar için Airbag'lerle
uyumlu koltuk kılıfl arı, oturma
sırası, kauçuk paspaslar, halılar,
kar zincirleri, perde, bagaj
kapısında bisiklet taşıyıcı, ...

Oto radyolar, eller serbest
telefon kiti, hoparlörler, CD
değiştirici, navigasyon, USB
Box, Video kiti... Pedalların altında herhangi bir
rahatsızlığı önlemek için :


- paspasın ve bağlantılar
ının düzgün
konumlandığını kontrol ediniz,

- hiçbir zaman birçok halıyı üst üste
koymayınız.

Piyasada satılan audio ve telematik
cihazı hangisi olursa olsun, bu
ürün ailesinden bir donanımının
montajına ilişkin teknik zorluklar,
cihazın özelliklerinin ve aracınızın
mevcut donanımının kapasiteleriyle
uyumluluğunun göz önünde
bulundurulmasını gerektirir. İlk önce
PEUGEOT servis ağında bilgi ediniz.
Barların üzerinde azami ağırlık


- Tavan bagajı : 120 Kg.

- Tavanın üzerinde uzunlamasına
barlar : 100 Kg.

- Uzunlamasına barlar
ın üzerinde
yatay tavan barları : 75 Kg.


Radyo iletişim verici cihazlarının
takılması
Sonradan, aracınıza, dış antenli bir
radyo iletişim verici cihazı takmadan
evvel, PEUGEOT markasının bir
yetkilisiyle temasa geçmenizi tavsiye
ederiz.
PEUGEOT Servis Ağı, otomotiv
elektromanyetik uyuşma yönetmeliğine
(2004/104/AT) uygun olarak takılabilen
vericilerin özelliklerini (frekans bandı,
azami çıkış gücü, antenin konumu,
özel montaj koşulları) size bildirecektir.

Ön paçalıklar, arka paçalıklar,
15/17 inç alüminyum jantlar,
tekerlek geçişi döşemesi, deri
direksiyon, ...

Cam yıkama sıvısı, temizlik ve
iç ve dış bakım ürünleri, yedek
ampuller, ...
PEUGEOT otomobilleri tarafı
ndan
onaylanmamış elektrikli bir
aksesuarın ya da donanımın
takılması, aracınızın elektronik
sisteminin arızalanmasına neden
olabilir. Bu özel durumu unutmadığınız
için teşekkür eder, onaylanan
aksesuarları ya da donanımları size
tanıtması için markanızın bir yetkilisiyle
temasa geçmenizi tavsiye ederiz.
Ülkesine göre, yüksek güvenlik
yeleğinin, üçgen refl ektörlerin ve
yedek ampullerin araçta bulunmaları
mecburidir.

"Active Fleet Data" telematik kutu
Doğrudan aracın kalbine bağlı
(multipleks ağ : "Full CAN") olan
telematik kutu, anahtar teslim sunulan
bu hizmet sayesinde aşağıdaki tip
bilgileri anlık olarak göndermeyi
sağlar :


- katedilen kilometre,

- gelecek bakı
ma kadar kalan
kilometre,

- uyarı ve arızalar (yağ seviyesi, su
seviyesi, yağ sıcaklığı, su sıcaklığı,
vs...).
Böylece, "Filo" sorumluları, şirket
araçlarının takibini ve yönetimini en iyi
şekilde gerçekleştirebilirler.
Ülkesine göre, daha fazla bilgi
edinmek için PEUGEOT servis ağına
başvurunuz.

101
KONTROLLER
6

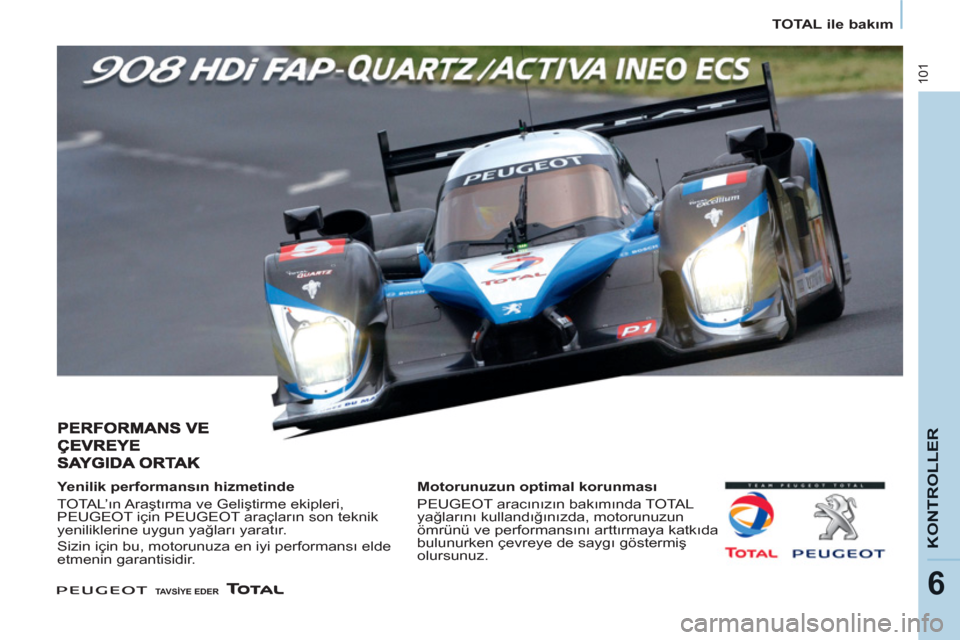

TOTAL ile bakım




TAV SİYE EDER






Yenilik performansın hizmetinde
TOTAL’ın Araştırma ve Geliştirme ekipleri,
PEUGEOT için PEUGEOT araçların son teknik
yeniliklerine uygun yağları yaratır.
Sizin için bu, motorunuza en iyi performansı elde
etmenin garantisidir.
Motorunuzun optimal korunması
PEUGEOT aracınızın bakımında TOTAL
yağlarını kullandığınızda, motorunuzun
ömrünü ve performansını arttırmaya katkıda
bulunurken çevreye de saygı göstermiş
olursunuz.

102


MOTOR KAPUTUNUN AÇILMASI

Kaput tutma çubuğu

Kaputu açık tutmak için çubuğu,
aracın sol saclı tarafında bir etiket ile
gösterilen yuvasına sabitleyiniz.
Kaputu kapamadan evvel çubuğu
kopçasına çok zorlamadan yerleştiriniz.


Dışarıdan

Mandala erişim daha kolay olması için
elinizi (kaputun altına) düz ve avuç
aşağıya bakacak şekilde sokarak
kaputu hafi fçe kaldırınız.
Aynı elinizle, mandalı sola itiniz.
Kaputu kaldırınız.


İçeriden

Kumanda panelinin altında bulunan
kumandayı kendinize doğru çekiniz.
Motor kaputunun kilidi açılır.


Kapatmak için

Kaputu indiriniz ve sonuna doğru
bırakınız. Kilitli olup olmadığını kontrol
ediniz.
Kuvvetli rüzgar olduğunda kaputu
açmaktan kaçınınız.

Motor kaputunun açılması

103
KONTROLLER
6


Motor bölmesi



BENZİNLİ MOTOR




1.
Ön cam yıkama suyu deposu.

2.
Sigorta kutusu.

3.
Motor soğutma sıvısı deposu.

4.
Fren ve debriyaj hidroliği deposu.

5.
Hava fi ltresi.

6.
Motor yağı seviye çubuğu.

7.
Motor yağının doldurulması.

8.
Hidrolik direksiyon sıvısı deposu.


Akü bağlantıları :
+ Pozitif metal nokta.
- Negatif metal nokta (şasi).

Motor bölmesinde herhangi bir
müdahalede bulunurken dikkatli olunuz.

104


Motor bölmesi



DİZEL MOTOR


4.
Fren ve debriyaj hidroliği deposu.

5.
Hava fi ltresi.

6.
Motor yağı seviye çubuğu.
7.
Motor yağının doldurulması.

8.
Hidrolik direksiyon sıvısı deposu.

9.
Boşluk alma pompası.



1.
Ön cam yıkama suyu deposu.

2.
Sigorta kutusu.

3.
Motor soğutma sıvısı deposu.

Akü bağlantıları :
+ Pozitif metal nokta.
- Negatif metal nokta (şasi). Motor bölmesinde herhangi bir müdahalede bulunurken dikkatli olunuz.

105
KONTROLLER
6
Seviyeler






SEVİYELER

Yağ değişimi

Yağ değişimi öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir
ve seçilen yağın viskozitesi üreticinin
bakım planına uymalıdır. PEUGEOT
servis ağında talimatlara bakınız.
Doldurmadan evvel, yağ çubuğu
çıkartınız.
Doldurduktan sonra seviyeyi kontrol
ediniz (maksimum'u hiç bir zaman
geçmeyiniz).
Motor kaputunu kapatmadan önce
karterin tapasını kapatınız.


Fren hidroliği seviyesi

Değiştirme, üreticinin bakım planına
uygun şekilde öngörülen aralıklarda
zorunlu olarak gerçekleştirilmelidir.
DOT4 normlarına uygun, üretici
tarafından resmen tavsiye edilen
yağları kullanınız.
Seviye, deponun MINI ve MAXI
işaretlerinin arasında olmalıdır.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda PEUGEOT servis ağına
kontrol ettirilmesi gereken bir arıza
olduğunu gösterir.


Uyarı lambaları

Motor stil kapağını çıkarmanız/
takmanız gerekirse, bağlantı
klipslerine zarar vermemek için
kapağa dikkatlice müdahale
ediniz.

Yağ seviyesi

Bu kontrolü düzenli olarak yapınız ve
iki yağ değiştirme arasında seviyeyi
tamamlayınız.
Kontrol, düz bir zemin üzerinde ve
motor soğukken, yağ çubuğu yardımı
ile yapılır.

Yağ çubuğu
Yağ çubuğunun üzerinde
iki işaret bulunmaktadır :

A
= maksimum.
Bu işareti geçerseniz
PEUGEOT servis ağına
başvurunuz.

B
= minimum.
Hiçbir zaman bu işaretin
altında olmayınız.
Motorların ve hava
kirlenmesine karşı olan
sistemlerin güvenilirliğini
korumak için yağ katkısı
kullan
ılması tavsiye
olunmaz.

Yağ viskozitesi seçimi
Hangi şartlarda olursa olsun, seçilecek
yağ üreticinin belirlediği normlara
uymalıdır.
Bu işlemler, aracınız iyi çalışması
için olan günlük bakımın
parçalarıdır. PEUGEOT servis
ağında ya da aracın belgelerini
içeren çantaya birleşik olan bakım
kitapçığında bulunan talimatlara
danışınız.
Gösterge tablosunda bulunan
uyarı lambaları vasıtasıyla kontrol
etme, 2 nolu başlıkta ele alınmıştır.
"Sürücü mahalli" bölümüne bakınız.

106


Seviyeler



Soğutma sıvısının seviyesi

Yalnızca üretici tarafından tavsiye
edilen sıvıları kullanınız.
Aksi takdirde, motora ciddi şekilde
zarar verebilirsiniz.
Motor sıcakken, soğutma sıvısının ısısı
motor fanı tarafından belirli düzeyde
tutulur. Bu işlem kontak kapalı iken
de devam edebilir ; ayrıca soğutma
devresi basınç altında olduğundan
müdahale etmeden önce, motoru stop
ettikten sonra en az bir saat bekleyiniz.
Her türlü yanma riskini ortadan
kaldırmak için, basıncı düşürmek
amacıyla kapağı çeyrek tur gevşetiniz.
Basınç düştüğünde kapağı çıkartınız
ve soğ
utma sıvısı ile seviyeyi
tamamlayınız.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda PEUGEOT servis ağına
kontrol ettirilmesi gereken bir arıza
olduğunu gösterir.


Hidrolik direksiyon sıvısı seviyesi

Araç düz bir zemin üzerinde ve motor
soğukken, depoya bağlı olan tapayı
açınız ve MINI ve MAXI işaretleri
arasında olması gereken seviyeyi
kontrol ediniz. Filtreyi normale döndürmek için, sürüş
şartları izin verdiği ilk anda, en az
5 dakika boyunca (mesaj ve bakım
uyarı lambası kaybolana kadar)
60 km/saat ya da üzerinde bir süratle
seyretmeniz önerilir.
Partikül fi ltresinin normale dönüşü
esnasında, ön konsolun altından röle
sesleri duyulabilir.
Mesaj ekranda kalırsa veya bakım
uyarı lambası yanık kalırsa PEUGEOT
servis ağına başvurunuz.

Ekleme
Seviye, soğutma sıvısı deposunun
MINI ve MAXI işaretlerinin arasında
olmalıdır. Ekleme 1 litreden fazla
ise devreyi PEUGEOT servis ağı

tarafından kontrol ettiriniz.



Ön cam ve far yıkama sıvısı
seviyesi
Tam bir temizlik ve emniyetiniz için,
PEUGEOT ürünleri kullanmanızı
öneririz.
Optimal bir temizlik sağlamak ve
buzlanmayı engellemek için bu
sıvının değişimi veya seviyesinin
tamamlanması suyla yapılmamalıdır.
Cam yıkama deposu kapasitesi :
yaklaşık 3 litredir.
Aracınız far yıkayıcılarla donatılmışsa,
depo kapasitesi yaklaşık 6 litredir.


Mazot katkı seviyesi
(partikül filtreli Dizel)
Bakım uyarı lambasının,
sesli bir ikaz ve ekranda bir
mesaj ile birlikte yanması, mazot katkı
seviyesinin asgari olduğunu gösterir.
Eğer motor çalışırken olursa bu partikül
fi ltresinin tıkanmaya başladığını
gösterir (istisnai olarak şehir içinde
uzun sürüş şartlarından dolayı : düşük
sürat, uzun trafi k tıkanıklığı...).
Ekleme
Katkının seviyesinin tamamlanması
hemen ve mutlaka PEUGEOT servis
ağı tarafından yapılmalıdır.



Kullanılmış maddeler

Kullanılmış yağın deriyle her türlü uzun
süreli temasından kaçınınız.
Fren hidroliği çok tahriş edici ve
sağlığa zararlıdır.
Kullanılmış yağı, fren hidroliğini, veya
soğutma sıvısını kanalizasyona veya
yere dökmeyip PEUGEOT servis
ağında bulunan özel kutulara dökünüz.

107
KONTROLLER
6
Kontroller
KONTROLLER

Kömür filtresi ve kapalı mekân
filtresi
Torpido gözünün altında bulunan bir
erişim kapağı fi ltreleri değiştirmeyi
sağlar.
Kömür fi ltresi, tozun devamlı ve etkili
bir şekilde fi ltrelenmesini sağlar.
Kirli bir kapalı mekân fi ltresi klima
sisteminin performansını düşürebilir ve
istenmeyen kokulara yol açabilir.
Kombine bir sürücü mahalli fi ltresi
kullanmanızı tavsiye ederiz. Özel aktif
ikinci fi ltresi sayesinde, yolcuların
soluduğu havanın temizlenmesine
ve sürücü mahallinin temizliğine
katkıda bulunur (alerjik belirtilerin,
kötü kokuların ve yağ birikintilerinin
azaltılması).


Partikül filtresi (Dizel)

Partikül fi ltresinin bakımı kesinlikle
PEUGEOT servis ağı tarafından
gerçekleştirilmelidir.
Aracın uzunca bir süre düşük süratte
ya da rölantide çalışmasından
sonra, hızlanma esnasında istisnai
olarak egzozdan su buharı çıktığını
gözlemlenebilir. Bu su buharının
aracınızın işleyişine ya da çevreye
etkisi yoktur.


Akü

Kış dönemi yaklaşırken, akünüzü
PEUGEOT servis ağına kontrol
ettiriniz.


Fren balataları

Frenlerin aşınması, özellikle şehirde
kısa mesafelerde kullanılan araçlar
için kullanma stiline bağlıdır. Aracın
bakımlarının aralarında bile frenlerin
durumunu kontrol ettirmek gerekebilir.
Devrede bir kaçak olması durumu
hariç, fren hidroliği seviyesinin düşmesi
fren balatalarının aşındığını gösterir.


Fren disklerinin/kampanalarının
aşınma seviyeleri

Fren disklerinin/kampanalarının
aşınma seviyelerinin kontrolüne ilişkin
bilgiler için PEUGEOT servis ağına
başvurunuz.


Park freni

Park freninin çekilirken fazla yukarı
kalkması ya da işlemesinin etkinliğinde
bir zayıfl ama fark edilmesi, sistemin
dönemsel ziyaretlerin aralarında bile
ayarlanmasını gerektirir.
PEUGEOT servis ağına sistemi kontrol
ettiriniz.


Yağ filtresi

Bakım planına uygun olarak yağ
fi ltresini periyodik olarak değiştiriniz. Bu elemanların değiştirme sıklığını
öğrenmek için bakım kitapçığına
bakınız.
Ortama (tozlu hava...) ve aracın
kullanımına (şehir içi sürüş...) göre,
gerekirse elemanları iki defa daha sık
değiştiriniz.

108


Kontroller

Üreticinin bakım planına uygun
olarak önemli seviyelerin ve bazı
parçaların kontrolünü yapmak için,
bakım kitapçığındaki aracınızın motor
tipine ilişkin sayfalara bakınız.


Mazot filtresindeki suyun
tahliyesi
Düz vites kutusu

Üreticinin bakım planına göre seviyeyi
kontrol ettiriniz.

Sadece PEUGEOT tarafından
tavsiye edilen ya da aynı ürünleri
veya aynı kalite ve özelliklere
sahip ürünleri kullanınız.
Fren devresi gibi çok önemli organların
en iyi şekilde çalışmasını sağlamak
için, PEUGEOT sizler için özel ürünleri
seçerek öneride bulunur.
Elektrik donanımı bileşenlerine zarar
vermemek için, motor bölümünün
yüksek basınçla yıkanması kesinlikle
yasaktır. Eğer bu gösterge lambası
yanarsa, fi ltredeki suyu
tahliye ediniz, yoksa her yağ
değişiminde düzenli olarak
tahliye ediniz.
Suyun tahliyesi için, fi ltrenin üzerinde
bulunan su tahliye vidasını gevşetiniz.
Şeffaf borudan su tamamen akıncaya
kadar işleme devam ediniz, sonra su
tahliye vidası
nı yeniden sıkınız.
HDi motorlarda daha ileri bir teknoloji
kullanılmaktadır. Her türlü müdahale
PEUGEOT servis ağının size garanti
ettiği özel bir uzmanlık gerektirir.
Ülkesine göre.
