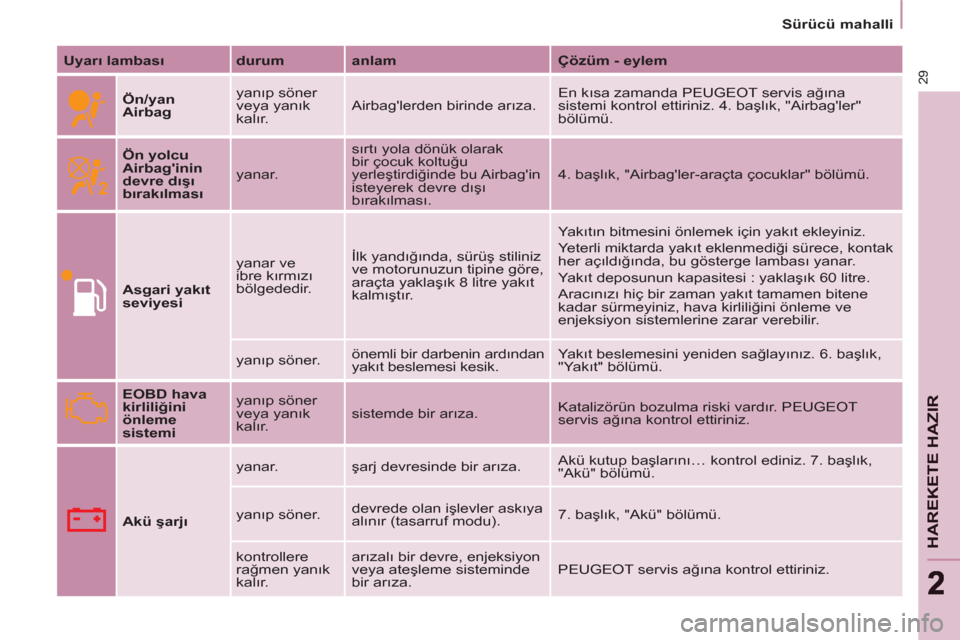

Page 31 of 200
29
HAREKETE
HAZIR
22
Sürücü mahalli
Uyarı lambası
durum
anlam
Çözüm - eylem
Ön/yan
Airbag
yanıp söner
veya yanık
kalır. Airbag'lerden birinde arıza. En kısa zamanda PEUGEOT servis ağına
sistemi kontrol ettiriniz. 4. başlık, "Airbag'ler"
bölümü.
Ön yolcu
Airbag'inin
devre dışı
bırakılması
yanar. sırtı yola dönük olarak
bir çocuk koltuğu
yerleştirdiğinde bu Airbag'in
isteyerek devre dışı
bırakılması. 4. başlık, "Airbag'ler-araçta çocuklar" bölümü.
Asgari yakıt
seviyesi
yanar ve
ibre kırmızı
bölgededir. İlk yandığında, sürüş stiliniz
ve motorunuzun tipine göre,
araçta yaklaşık 8 litre yakıt
kalmıştır. Ya kıtın bitmesini önlemek için yakıt ekleyiniz.
Yeterli miktarda yakıt eklenmediği sürece, kontak
her açıldığında, bu gösterge lambası yanar.
Ya kıt deposunun kapasitesi : yaklaşık 60 litre.
Aracınızı hiç bir zaman yakıt tamamen bitene
kadar sürmeyiniz, hava kirliliğini önleme ve
enjeksiyon sistemlerine zarar verebilir.
yanıp söner. önemli bir darbenin ardından
yakıt beslemesi kesik. Ya kıt beslemesini yeniden sağlayınız. 6. başlık,
"Yakı
t" bölümü.
EOBD hava
kirliliğini
önleme
sistemi
yanıp söner
veya yanık
kalır. sistemde bir arıza. Katalizörün bozulma riski vardır. PEUGEOT
servis ağına kontrol ettiriniz.
Akü şarjı
yanar. şarj devresinde bir arıza. Akü kutup başlarını… kontrol ediniz. 7. başlık,
"Akü" bölümü.
yanıp söner. devrede olan işlevler askıya
alınır (tasarruf modu). 7. başlık, "Akü" bölümü.
kontrollere
rağmen yanık
kalır. arızalı bir devre, enjeksiyon
veya ateşleme sisteminde
bir arıza. PEUGEOT servis ağ
ına kontrol ettiriniz.
Page 32 of 200

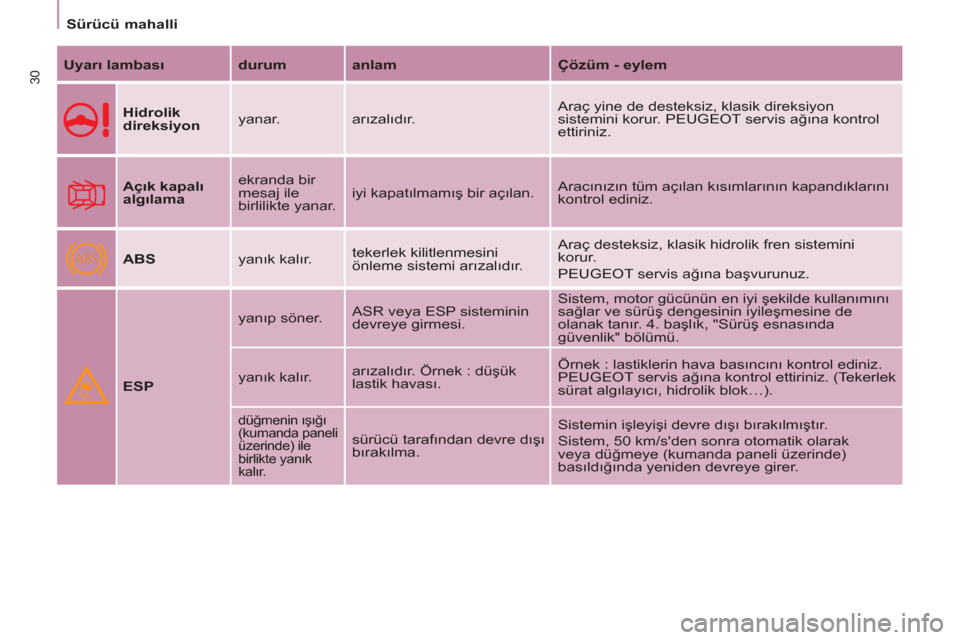

ABS
30
Sürücü mahalli
Uyarı lambası
durum
anlam
Çözüm - eylem
Hidrolik
direksiyon
yanar. arızalıdır. Araç yine de desteksiz, klasik direksiyon
sistemini korur. PEUGEOT servis ağına kontrol
ettiriniz.
Açık kapalı
algılama
ekranda bir
mesaj ile
birlilikte yanar. iyi kapatılmamış bir açılan. Aracınızın tüm açılan kısımlarının kapandıklarını
kontrol ediniz.
ABS
yanık kalır. tekerlek kilitlenmesini
önleme sistemi arızalıdır. Araç desteksiz, klasik hidrolik fren sistemini
korur.
PEUGEOT servis ağına başvurunuz.
ESP
yanıp söner. ASR veya ESP sisteminin
devreye girmesi. Sistem, motor gücünün en iyi şekilde kullanımını
sağlar ve sürüş dengesinin iyileşmesine de
olanak tanır. 4. başlık, "Sürüş esnasında
güvenlik" bölümü.
yanık kalır. arızalıdır. Örnek : düşük
lastik havası. Örnek : lastiklerin hava basıncını kontrol ediniz.
PEUGEOT servis ağına kontrol ettiriniz. (Tekerlek
sürat algılayıcı, hidrolik blok…).
düğmenin ışığı
(kumanda paneli
üzerinde) ile
birlikte yanık
kalır.
sürücü tarafından devre dışı
bırakılma. Sistemin işleyişi devre dışı bırakılmıştır.
Sistem, 50 km/s'den sonra otomatik olarak
veya düğmeye (kumanda paneli üzerinde)
basıldığında yeniden devreye girer.

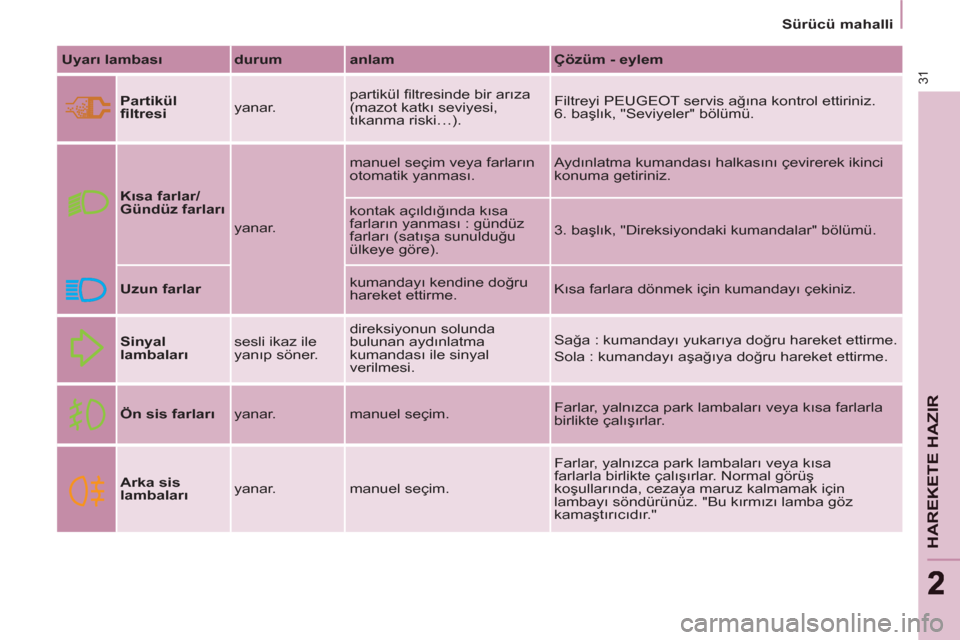

Page 33 of 200
31
HAREKETE
HAZIR
22
Sürücü mahalli
Uyarı lambası
durum
anlam
Çözüm - eylem
Partikül
fi ltresi
yanar. partikül fi ltresinde bir arıza
(mazot katkı seviyesi,
tıkanma riski…). Filtreyi PEUGEOT servis ağına kontrol ettiriniz.
6. başlık, "Seviyeler" bölümü.
Kısa farlar/
Gündüz farları
yanar. manuel seçim veya farların
otomatik yanması. Aydınlatma kumandası halkasını çevirerek ikinci
konuma getiriniz.
kontak açıldığında kısa
farların yanması : gündüz
farları (satışa sunulduğu
ülkeye göre). 3. başlık, "Direksiyondaki kumandalar" bölümü.
Uzun farlar
kumandayı kendine doğru
hareket ettirme. Kısa farlara dönmek için kumandayı çekiniz.
Sinyal
lambaları
sesli ikaz ile
yanıp söner. direksiyonun solunda
bulunan aydınlatma
kumandası ile sinyal
verilmesi. Sağa : kumandayı yukarıya doğru hareket ettirme.
Sola : kumandayı aşağıya doğru hareket ettirme.
Ön sis farları
yanar. manuel seçim. Farlar, yalnızca park lambaları veya kısa farlarla
birlikte çalışırlar.
Arka sis
lambaları
yanar. manuel seçim. Farlar, yalnızca park lambaları veya kısa
farlarla birlikte çalışırlar. Normal görüş
koşulları
nda, cezaya maruz kalmamak için
lambayı söndürünüz. "Bu kırmızı lamba göz
kamaştırıcıdır."
Page 34 of 200

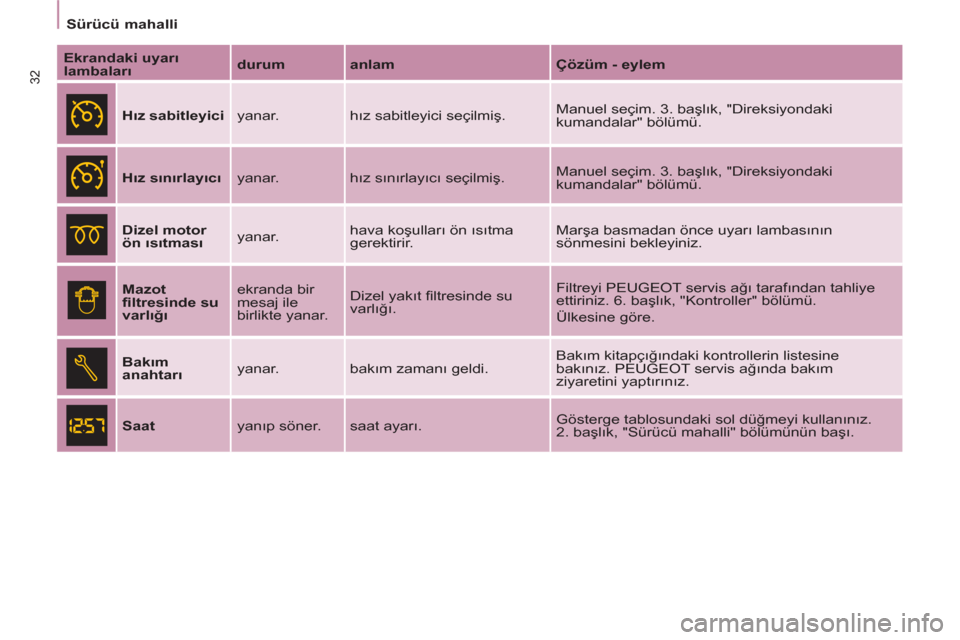

32
Sürücü mahalli
Ekrandaki uyarı
lambaları
durum
anlam
Çözüm - eylem
Hız sabitleyici
yanar. hız sabitleyici seçilmiş. Manuel seçim. 3. başlık, "Direksiyondaki
kumandalar" bölümü.
Hız sınırlayıcı
yanar. hız sınırlayıcı seçilmiş. Manuel seçim. 3. başlık, "Direksiyondaki
kumandalar" bölümü.
Dizel motor
ön ısıtması
yanar. hava koşulları ön ısıtma
gerektirir. Marşa basmadan önce uyarı lambasının
sönmesini bekleyiniz.
Mazot
fi ltresinde su
varlığı
ekranda bir
mesaj ile
birlikte yanar. Dizel yakıt fi ltresinde su
varlığı. Filtreyi PEUGEOT servis ağı tarafından tahliye
ettiriniz. 6. başlık, "Kontroller" bölümü.
Ülkesine göre.
Bakım
anahtarı
yanar. bakım zamanı geldi. Bakım kitapçığındaki kontrollerin listesine
bakınız. PEUGEOT servis ağında bakım
ziyaretini yaptırınız.
Saat
yanıp söner. saat ayarı. Gösterge tablosundaki sol düğmeyi kullanınız.
2. başlık, "Sürücü mahalli" bölümünün başı.
Page 35 of 200
33
HAREKETE
HAZIR
22
Sürücü mahalli

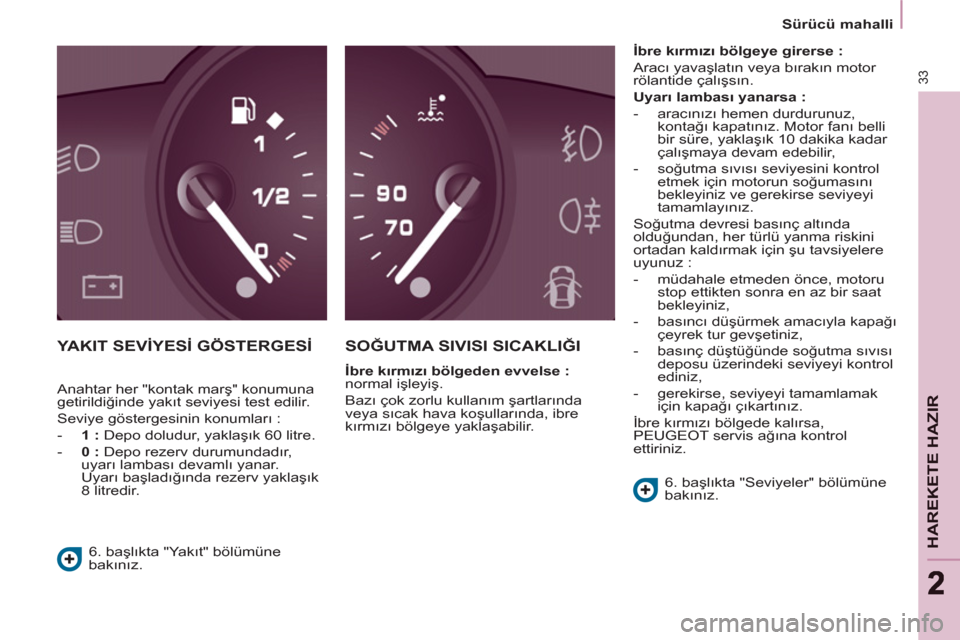

YAKIT SEVİYESİ GÖSTERGESİ SOĞUTMA SIVISI SICAKLIĞI
İbre kırmızı bölgeden evvelse :
normal işleyiş.
Bazı çok zorlu kullanım şartlarında
veya sıcak hava koşullarında, ibre
kırmızı bölgeye yaklaşabilir.
İbre kırmızı bölgeye girerse :
Aracı yavaşlatın veya bırakın motor
rölantide çalışsın.
Uyarı lambası yanarsa :
- aracınızı hemen durdurunuz,
kontağı kapatınız. Motor fanı belli
bir süre, yaklaşık 10 dakika kadar
çalış
maya devam edebilir,
- soğutma sıvısı seviyesini kontrol
etmek için motorun soğumasını
bekleyiniz ve gerekirse seviyeyi
tamamlayınız.
Soğutma devresi basınç altında
olduğundan, her türlü yanma riskini
ortadan kaldırmak için şu tavsiyelere
uyunuz :
- müdahale etmeden önce, motoru
stop ettikten sonra en az bir saat
bekleyiniz,
- basıncı düşürmek amacıyla kapağı
çeyrek tur gevşetiniz,
- basınç düştüğünde soğutma sıvısı
deposu üzerindeki seviyeyi kontrol
ediniz,
- gerekirse, seviyeyi tamamlamak
için kapağı çıkartınız.
İbre kırmı
zı bölgede kalırsa,
PEUGEOT servis ağına kontrol
ettiriniz.
6. başlıkta "Seviyeler" bölümüne
bakınız.
6. başlıkta "Yakıt" bölümüne
bakınız. Anahtar her "kontak marş" konumuna
getirildiğinde yakıt seviyesi test edilir.
Seviye göstergesinin konumları :
- 1 :
Depo doludur, yaklaşık 60 litre.
- 0 :
Depo rezerv durumundadır,
uyarı lambası devamlı yanar.
Uyarı başladığında rezerv yaklaşık
8 litredir.
Page 36 of 200

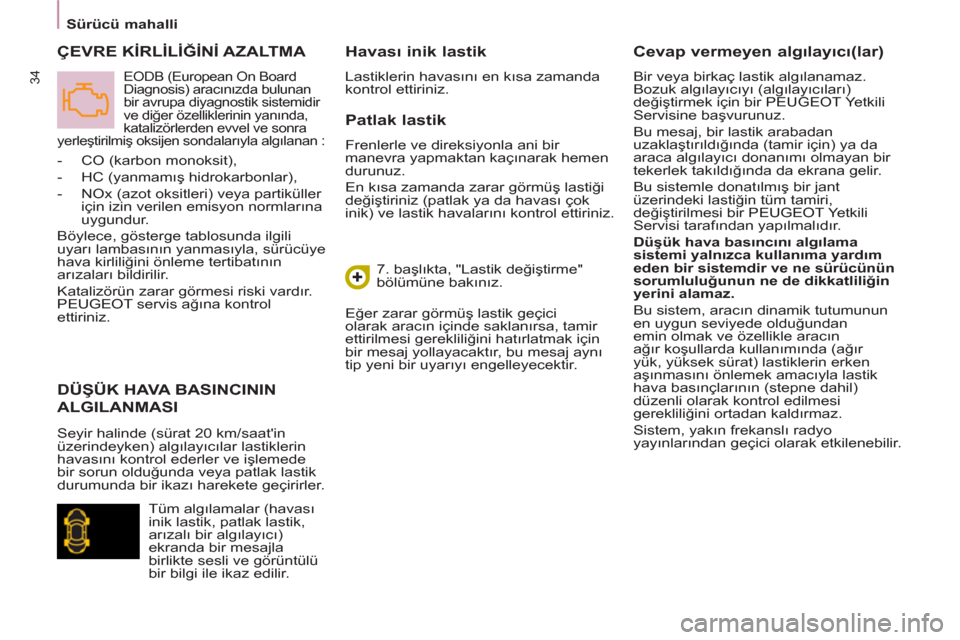

34
Sürücü mahalli
Patlak lastik
Frenlerle ve direksiyonla ani bir
manevra yapmaktan kaçınarak hemen
durunuz.
En kısa zamanda zarar görmüş lastiği
değiştiriniz (patlak ya da havası çok
inik) ve lastik havalarını kontrol ettiriniz.
Cevap vermeyen algılayıcı(lar)
Bir veya birkaç lastik algılanamaz.
Bozuk algılayıcıyı (algılayıcıları)
değiştirmek için bir PEUGEOT Yetkili
Servisine başvurunuz.
Bu mesaj, bir lastik arabadan
uzaklaştırıldığında (tamir için) ya da
araca algılayıcı donanımı olmayan bir
tekerlek takıldığında da ekrana gelir.
Bu sistemle donatılmış bir jant
üzerindeki lastiğin tüm tamiri,
değiştirilmesi bir PEUGEOT Yetkili
Servisi tarafından yapılmalıdır.
Düşük hava basıncını algılama
sistemi yalnızca kullanıma yardı
m
eden bir sistemdir ve ne sürücünün
sorumluluğunun ne de dikkatliliğin
yerini alamaz.
Bu sistem, aracın dinamik tutumunun
en uygun seviyede olduğundan
emin olmak ve özellikle aracın
ağır koşullarda kullanımında (ağır
yük, yüksek sürat) lastiklerin erken
aşınmasını önlemek amacıyla lastik
hava basınçlarının (stepne dahil)
düzenli olarak kontrol edilmesi
gerekliliğini ortadan kaldırmaz.
Sistem, yakın frekanslı radyo
yayınlarından geçici olarak etkilenebilir.
DÜŞ
Page 37 of 200
35
HAREKETE
HAZIR
22
Sürücü mahalli

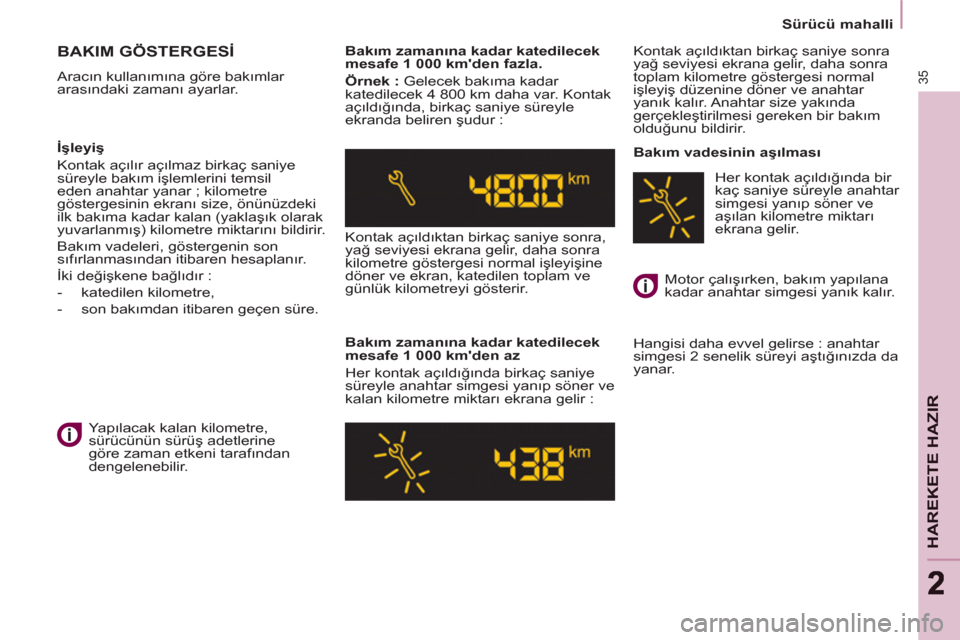

BAKIM GÖSTERGESİ
Aracın kullanımına göre bakımlar
arasındaki zamanı ayarlar.
Bakım zamanına kadar katedilecek
mesafe 1 000 km'den fazla.
Örnek :
Gelecek bakıma kadar
katedilecek 4 800 km daha var. Kontak
açıldığında, birkaç saniye süreyle
ekranda beliren şudur :
Kontak açıldıktan birkaç saniye sonra,
yağ seviyesi ekrana gelir, daha sonra
kilometre göstergesi normal işleyişine
döner ve ekran, katedilen toplam ve
günlük kilometreyi gösterir.
Bakım zamanına kadar katedilecek
mesafe 1 000 km'den az
Her kontak açıldığında birkaç saniye
süreyle anahtar simgesi yanıp söner ve
kalan kilometre miktarı ekrana gelir : Kontak açıldıktan birkaç saniye sonra
yağ seviyesi ekrana gelir, daha sonra
toplam kilometre göstergesi normal
işleyiş düzenine döner ve anahtar
yanık kalır. Anahtar size yakında
gerçekleştirilmesi gereken bir bakım
oldu
ğunu bildirir.
Bakım vadesinin aşılması
Hangisi daha evvel gelirse : anahtar
simgesi 2 senelik süreyi aştığınızda da
yanar.
İşleyiş
Kontak açılır açılmaz birkaç saniye
süreyle bakım işlemlerini temsil
eden anahtar yanar ; kilometre
göstergesinin ekranı size, önünüzdeki
ilk bakıma kadar kalan (yaklaşık olarak
yuvarlanmış) kilometre miktarını bildirir.
Bakım vadeleri, göstergenin son
sıfırlanmasından itibaren hesaplanır.
İki değişkene bağlıdır :
- katedilen kilometre,
- son bakımdan itibaren geçen süre.
Ya pılacak kalan kilometre,
sürücünün sürüş
adetlerine
göre zaman etkeni tarafından
dengelenebilir. Motor çalışırken, bakım yapılana
kadar anahtar simgesi yanık kalır. Her kontak açıldığında bir
kaç saniye süreyle anahtar
simgesi yanıp söner ve
aşılan kilometre miktarı
ekrana gelir.
Page 38 of 200
36
Sürücü mahalli

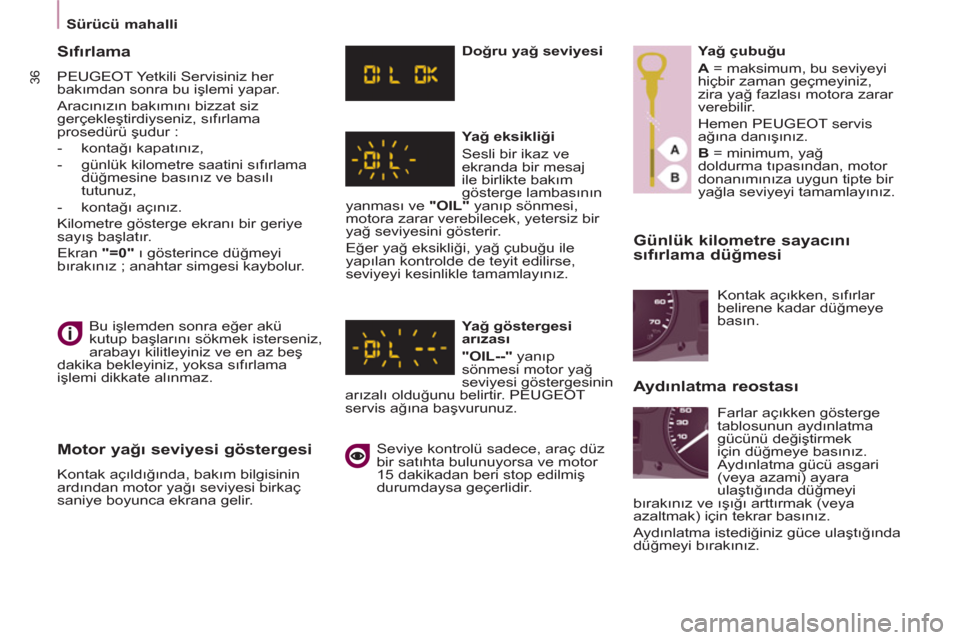

Günlük kilometre sayacını
sıfırlama düğmesi
Bu işlemden sonra eğer akü
kutup başlarını sökmek isterseniz,
arabayı kilitleyiniz ve en az beş
dakika bekleyiniz, yoksa sıfırlama
işlemi dikkate alınmaz.
Sıfırlama
PEUGEOT Yetkili Servisiniz her
bakımdan sonra bu işlemi yapar.
Aracınızın bakımını bizzat siz
gerçekleştirdiyseniz, sıfırlama
prosedürü şudur :
- kontağı kapatınız,
- günlük kilometre saatini sıfırlama
düğmesine basınız ve basılı
tutunuz,
- kontağı açınız.
Kilometre gösterge ekranı bir geriye
sayış başlatır.
Ekran "=0"
ı gösterince düğmeyi
bırakınız ; anahtar simgesi kaybolur.
Motor yağı seviyesi göstergesi
Kontak açıldığında, bakım bilgisinin
ardından motor yağı seviyesi birkaç
saniye boyunca ekrana gelir.
Doğru yağ seviyesi
Yağ eksikliği
Sesli bir ikaz ve
ekranda bir mesaj
ile birlikte bakım
gösterge lambasının
yanması ve "OIL"
yanıp sönmesi,
motora zarar verebilecek, yetersiz bir
yağ seviyesini gösterir.
Eğer yağ eksikliği, yağ çubuğu ile
yapılan kontrolde de teyit edilirse,
seviyeyi kesinlikle tamamlayınız.
Yağ göstergesi
arızası
"OIL--"
yanıp
sönmesi motor yağ
seviyesi göstergesinin
arızalı olduğunu belirtir. PEUGEOT
servis ağına başvurunuz.
Seviye kontrolü sadece, araç düz
bir satıhta bulunuyorsa ve motor
15 dakikadan beri stop edilmiş
durumdaysa geçerlidir.
Yağ çubuğu
A
= maksimum, bu seviyeyi
hiçbir zaman geçmeyiniz,
zira yağ fazlası motora zarar
verebilir.
Hemen PEUGEOT servis
ağına danışınız.
B
= minimum, yağ
doldurma tıpasından, motor
donanımınıza uygun tipte bir
yağla seviyeyi tamamlayınız.
Farlar açıkken gösterge
tablosunun aydınlatma
gücünü değiştirmek
için düğmeye basınız.
Aydınlatma gücü asgari
(veya azami) ayara
ulaştığında düğmeyi
bırakınız ve ış
ığı arttırmak (veya
azaltmak) için tekrar basınız.
Aydınlatma istediğiniz güce ulaştığında
düğmeyi bırakınız. Kontak açıkken, sıfırlar
belirene kadar düğmeye
basın.
Aydınlatma reostası
Page 39 of 200
37
HAREKETE
HAZIR
22

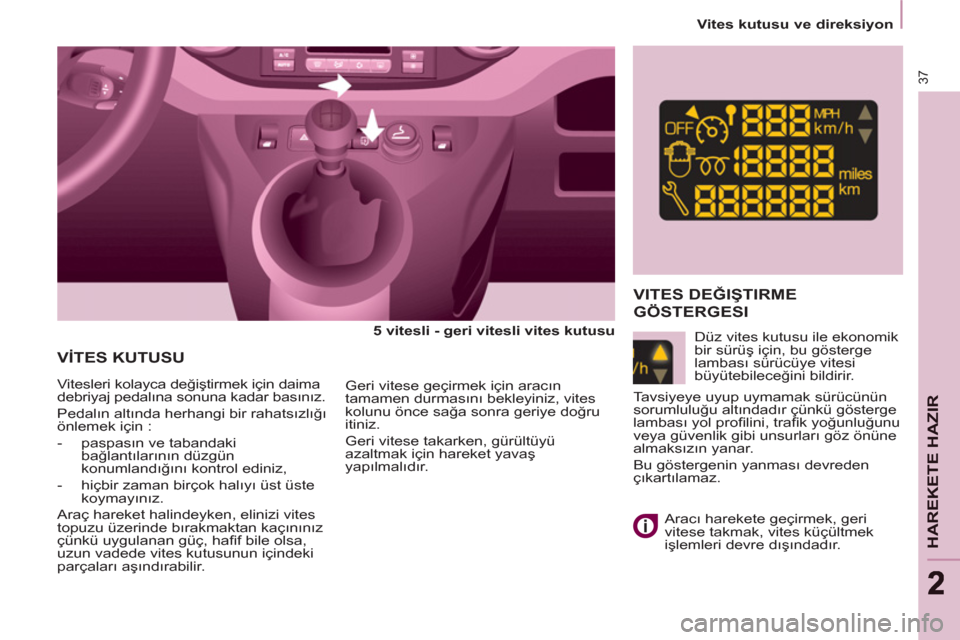

Vites kutusu ve
d
ireksiyon
VİTES KUTUSU
5 vitesli - geri vitesli vites kutusu
Vitesleri kolayca değiştirmek için daima
debriyaj pedalına sonuna kadar basınız.
Pedalın altında herhangi bir rahatsızlığı
önlemek için :
- paspasın ve tabandaki
bağlantılarının düzgün
konumlandığını kontrol ediniz,
- hiçbir zaman birçok halıyı üst üste
koymayınız.
Araç hareket halindeyken, elinizi vites
topuzu üzerinde bırakmaktan kaçınınız
çünkü uygulanan güç, hafi f bile olsa,
uzun vadede vites kutusunun içindeki
parçaları aşındırabilir.
Geri vitese geçirmek için aracın
tamamen durmasını bekleyiniz, vites
kolunu önce sağa sonra geriye doğru
itiniz.
Geri vitese takarken, gürültüyü
azaltmak için hareket yavaş
yapılmalıdır.
VITES DEĞIŞTIRME
G
Page 40 of 200
38
Vites kutusu ve
d
ireksiyon

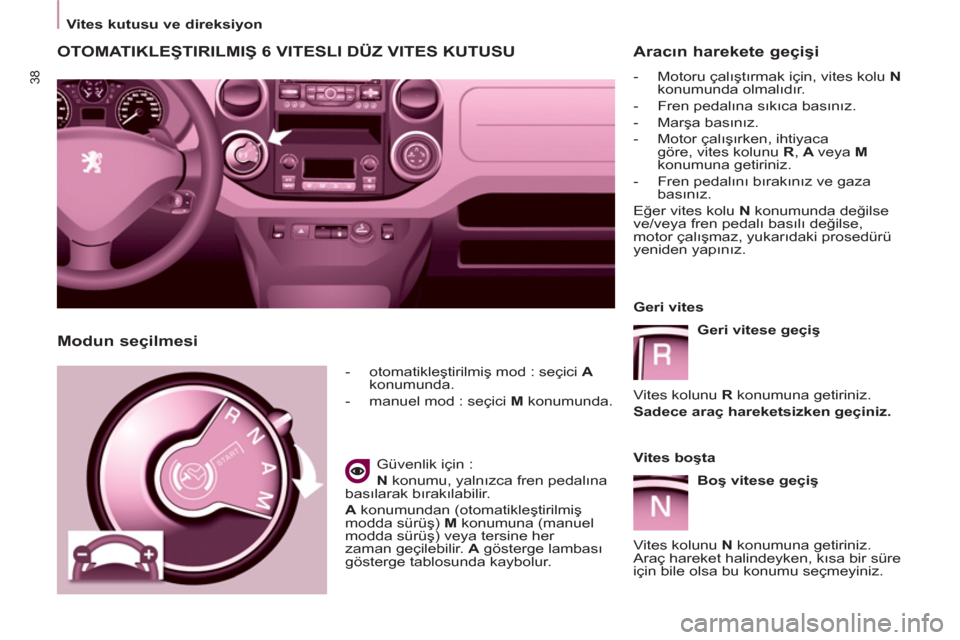

OTOMATIKLEŞTIRILMIŞ 6 VITESLI D
