Peugeot Partner 2017 Instrukcja Obsługi (in Polish)

169
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016
MASy POjAZDóW I PrZyCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
W
artości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym.Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego (demontowanego
przy użyciu narzędzi lub bez ich użycia).
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i

przyczep
zgodnie z

obowiązującymi przepisami. Aby
uzyskać informacje o możliwości holowania
przyczep przez Państwa samochód oraz
o

dopuszczalnej masie całkowitej z

przyczepą,
należy skontaktować się z

siecią PEUGEOT.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75 kg) + zbiornik wypełniony
w
90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa
z
przyczepą musi być zmniejszana
o
10 % co każde dodatkowe
1000
metrów.
Masa przyczepy z
hamulcami może
być, w
granicach MTRA, zwiększona
w
miarę zmniejszania masy
samochodu holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Położenie tabliczki znamionowej
producenta podano w rubryce 9,
część "Elementy identyfikacyjne".
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna,
obroty maksymalne, rodzaj paliwa,
emisja
CO
2...) dotyczące Państwa
samochodu podano w dowodzie
rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z

warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji,
należy zapoznać się z
dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią PEUGEOT
albo z

warsztatem specjalistycznym. MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MT
r A: dopuszczalna masa całkowita
zespołu pojazdów.
Holowanie z

mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i
przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).
DANE TECHNICZNE
9
Masy

170
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016
ELEMENTY IDENTYFIKACYJNE
A. Tabliczka producenta. C. Opony i kod lakieru.
B. Numer seryjny.
Znajduje się na słupku środkowym, po
prawej stronie.
1
– VF Numer w serii typu.
2
–
Dopuszczalna masa całkowita
(MT

AC).
3
–
Dopuszczalna masa całkowita
zespołu pojazdów (MTRA).
4.1

–
Maksymalny nacisk na oś
przednią.
4.2

–
Maksymalny nacisk na oś tylną. W

ygrawerowany jest na wnęce
przedniego prawego koła. Nalepka C, umieszczona na przednich
drzwiach, zawiera:
-

wymiary felg i
opon,
-

wartości ciśnienia w
oponach bez
obciążenia i
z obciążeniem,
-

ciśnienie powietrza w
kole
zapasowym,
-

kod lakieru.
Kontrola ciśnienia w oponach powinna
być wykonywana na oponach
zimnych, co najmniej raz w
miesiącu.
Elementy identyfikacyjne

Audio i Telematyka
171
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016

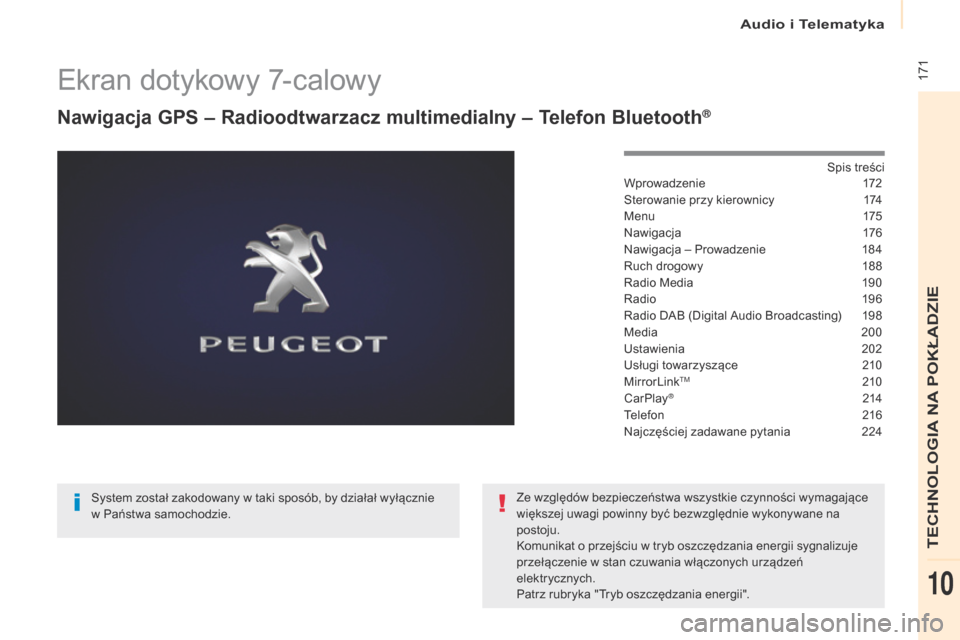

Ekran dotykowy 7-calowy
Nawigacja gPS – rad ioodtwarzacz multimedialny – Telefon Bluetooth®
Spis treści
Wprowadzenie 1 72
Sterowanie przy kierownicy

1
74
M e n u
17

5
Nawigacja
1

76
Nawigacja – Prowadzenie

1
84
Ruch drogowy

1
88
Radio Media

1
90
Radio
19

6
Radio DAB (Digital Audio Broadcasting)

1
98
Media
20

0
Ustawienia
20

2
Usługi towarzyszące

2
10
MirrorLink
TM 2 10
CarPlay® 2 14
Telefon
2
16
Najczęściej zadawane pytania

2
24
System został zakodowany w

taki sposób, by działał wyłącznie
w Państwa samochodzie. Ze względów bezpieczeństwa wszystkie czynności wymagające
większej uwagi powinny być bezwzględnie wykonywane na
postoju.
Komunikat o

przejściu w

tryb oszczędzania energii sygnalizuje
przełączenie w

stan czuwania włączonych urządzeń
elektrycznych.
Patrz rubryka "Tryb oszczędzania energii".
TEChNOLOgIA NA POKŁADZIE
10

Audio i Telematyka
172
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Wprowadzenie
Używać przycisków umieszczonych nad
ekranem dotykowym, aby przejść do rodzajów
menu, a następnie naciskać przyciski
wyświetlone na ekranie dotykowym.
Każde menu wyświetla się na jednej lub dwóch
stronach (strona główna i
podstrona).
Podstrona
Strona główna W przypadku bardzo wysokiej
temperatury system może przejść w
stan
czuwania (kompletne wyłączenie ekranu
i
dźwięku) na co najmniej 5 minut.

Audio i Telematyka
173
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Ustawienie natężenia dźwięku (każde źródło
ustawiane jest niezależnie, również informacje
drogowe (TA) i wskazówki systemu nawigacji).
Wyłączenie dźwięku poprzez jednoczesne
naciśnięcie przycisków zwiększania
i
zmniejszania głośności.
Przywrócenie dźwięku poprzez naciśnięcie
jednego z
dwóch przycisków regulacji
głośności. Nacisnąć
Menu, aby włączyć
przewijanie rodzajów menu.
Zwiększenie głośności.
Zmniejszenie głośności.
Wybór źródła dźwięku (zależnie od wersji):
-

Z

akres fal FM / DAB* / AM*
-

P

amięć "USB".
-

S

martfon poprzez MirrorLink
TM lub
CarPlay®.
-
T
elefon podłączony za pomocą Bluetooth*
oraz systemu multimedialnego Bluetooth*
(streaming).
-

O

dtwarzacz przenośny podłączony do
gniazda dodatkowego ( jack, kabel należy
zakupić osobno).
* Zależnie od wyposażenia.
Skróty: za pomocą dotykowych przycisków
znajdujących się na górnym pasku ekranu
dotykowego możliwy jest bezpośredni dostęp
do wyboru źródła dźwięku, listy stacji (lub
tytułów w

zależności od źródła).
Ekran jest tzw. "rezystywny", trzeba
mocniej nacisnąć zwłaszcza przy
przesuwaniu (przewijanie listy,
przesuwanie mapy...). Nie wystarczy
zwykłe muśnięcie. Ekran nie reaguje
na dotyk kilkoma palcami.
Zastosowane rozwiązanie techniczne
umożliwia obsługę ekranu
w rękawiczkach i używanie go w każdej
temperaturze.
W przypadku silnego nagrzania głośność
może się zmniejszyć, aby chronić
system. Powrót do poprzedniego stanu
nastąpi po obniżeniu temperatury
wewnątrz pojazdu.
Do czyszczenia ekranu zaleca się
używać miękkiej ściereczki (np. do
okularów) bez środków czyszczących.
Nie dotykać ekranu ostrymi
przedmiotami.
Nie dotykać ekranu mokrymi rękami.
TEChNOLOgIA NA POKŁADZIE
10

Audio i Telematyka
174
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Sterowanie przy kierownicy
Radio: wybór poprzedniej / następnej
zapamiętanej stacji.
Media: wybór rodzaju / wykonawcy /
folderu z listy klasyfikacyjnej.
Wybór poprzedniego / następnego
elementu z
menu.
Zmniejszenie natężenia dźwięku.
Radio: automatyczne wyszukiwanie
w
kierunku wyższych częstotliwości.
Media: wybór następnego utworu.
Media, naciśnięcie i
przytrzymanie:
szybkie przewijanie do przodu.
Przeskok w
obrębie listy. Wyłączenie dźwięku: jednoczesne
naciśnięcie przycisków zwiększenia
i
zmniejszenia natężenia dźwięku.
Przywrócenie dźwięku: po
naciśnięciu jednego z
przycisków
natężenia dźwięku. Radio: automatyczne wyszukiwanie
w kierunku niższych częstotliwości.
Media: wybór poprzedniego utworu.
Media, naciśnięcie i
przytrzymanie:
szybkie przewijanie wstecz.
Przeskok w
obrębie listy.
Zmiana źródła dźwięku.
Zatwierdzenie wyboru.
Odbiór/zakończenie połączenia
telefonicznego.
Naciśnięcie na ponad 2
sekundy:
dostęp do menu telefonu. Zwiększenie natężenia dźwięku.

Audio i Telematyka
175
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Menu
ustawienia
Radio Media
Nawigacja
Jazda
us

ługi towarzyszące Telefon
Umożliwia ustawienie dźwięku (balans,
bar wa...), formatów graficznych i
wyświetlania
( język, jednostki, data, godzina...).
Umożliwia wybór źródła dźwięku, stacji
radiowej, wyświetlenie zdjęć.
Umożliwia ustawienie parametrów prowadzenia
i

wybór miejsca docelowego.
Dostęp do komputera pokładowego.
Włączenie, wyłączenie, ustawienie parametrów
niektórych funkcji samochodu.
Umożliwia korzystanie z

niektórych aplikacji
smartfonu poprzez MirrorLink
TM lub CarPlay®. Umożliwia podłączenie telefonu poprzez
Bluetooth®.
Umożliwia dostęp do funkcji CarPlay® po
podłączeniu przewodu USB smartfona.
(W zależności od wyposażenia)
(W zależności od wyposażenia)
TEChNOLOgIA NA POKŁADZIE
10

Audio i Telematyka
176
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Poziom 1Poziom 2Poziom 3
Nawigacja
NawigacjaKryteria obliczania

Audio i Telematyka
177
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Poziom 1Poziom 2 Poziom 3 Objaśnienia
Nawigacja
us

tawienia
Nawigacja Wpisz miejsce docel.
Wyświetl ostatnie miejsca docelowe.
Kryteria obliczania Najszybsza
Wybierz kryteria prowadzenia.
Na mapie wyświetla się trasa wybrana na
podstawie podanych kryteriów.
Najkrótsza
Czas/dystans
Ekologiczna
Płatne
Promy
R. drog.
Dokł.- Blisko
Zobacz trasę na mapie Wyświetl mapę i
uruchom prowadzenie.
Zatwierdź Zapisz opcje.
Archiwizuj akt. miejsce Zapisz aktualny adres.
Zatrzymaj prowadzenie Usuń informację o
nawigacji.
Synteza głosowa Wybierz głośność i
podawanie nazw ulic.
Objazd Objazd początkowej trasy przy zachowaniu
ustalonej odległości.
Nawigacja Wyświetl w
trybie tekstowym.
Powiększanie.
Zmniejszanie.
Wyświetl w
trybie pełnego ekranu.
Użyć przycisków kursora, aby przesuwać mapę.
Przełącz na mapę 2D.
TEChNOLOgIA NA POKŁADZIE
10

Audio i Telematyka
178
Partner-2-VU_pl_Chap10a_SMEGplus_ed02-2016
Poziom 1Poziom 2Poziom 3
Korzystanie z funkcji telefonu,
patrz rubryka " Telefon".
Zarządzanie kontaktami
i
adresami, patrz rubryka
" Telefon ".
Nawigacja Adres
Wpisz miejsce docel.
Kontakty
