Peugeot Partner 2017 Instrukcja Obsługi (in Polish)

159
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy silnika odpiąć
i odchylić skrzynkę, aby uzyskać
dostęp do bezpieczników.
Bezpieczniki
F Ampery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i
tylnej szyby
4 20 L
e D
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik korekcji reflektorów, moduł zarządzania
parkowaniem
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
SZYBKA POMOC
8
Wymiana bezpiecznika

160
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

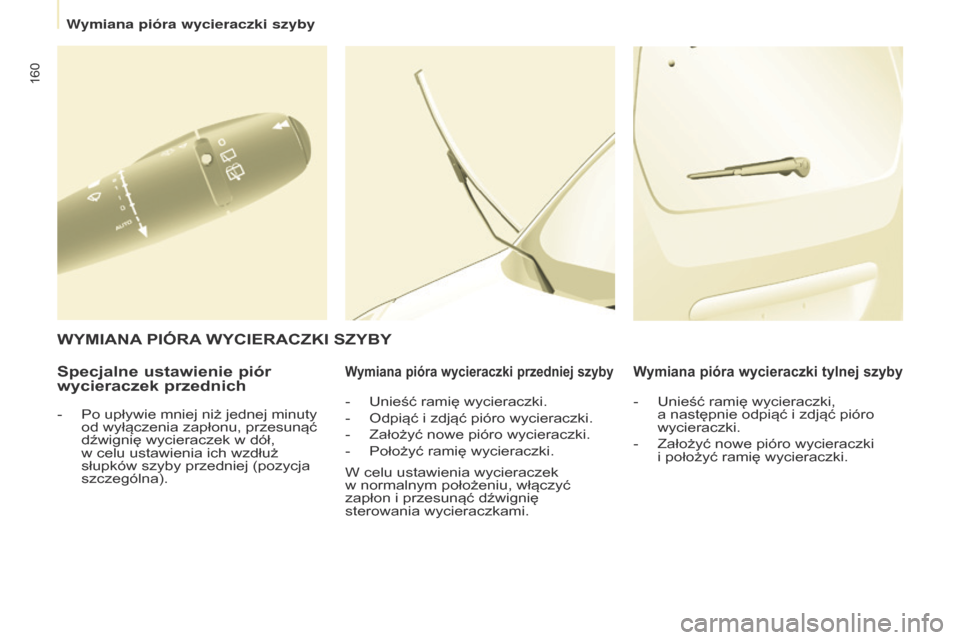

Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki przedniej szybyWymiana pióra wycieraczki tylnej szyby
WyMIANA PI ór A W y CIE r ACZKI SZ y B y
- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w
celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). -
Unieść ramię wycieraczki.
- Odpiąć i zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
W celu ustawienia wycieraczek
w

normalnym położeniu, włączyć
zapłon i
przesunąć dźwignię
sterowania wycieraczkami. -
Unieść ramię wycieraczki,
a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki
i

położyć ramię wycieraczki.
W

161
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

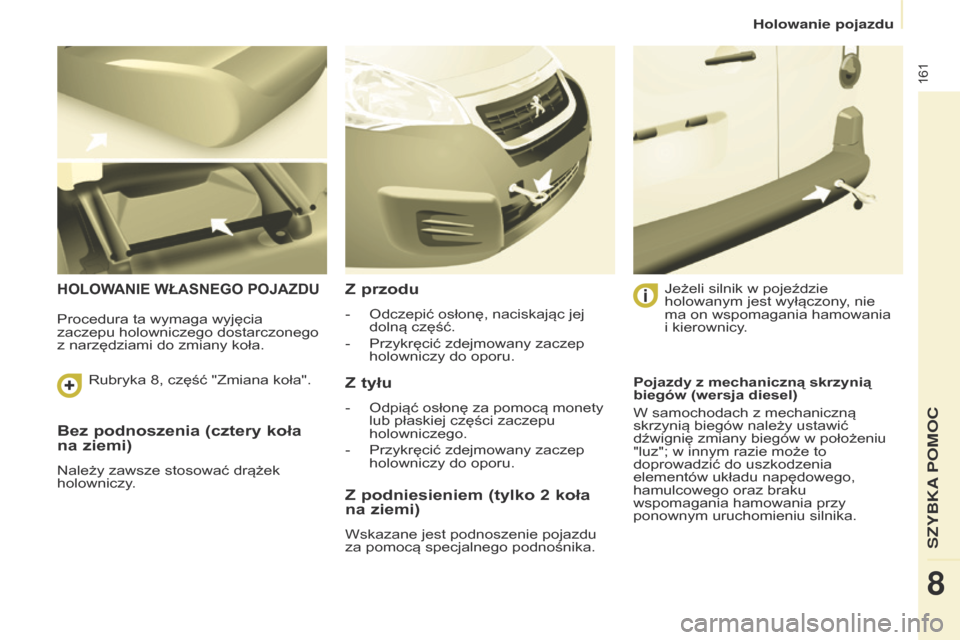

Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.
hOLOWANIE WŁASNEgO POjAZDuZ przodu
- Odczepić osłonę, naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w
pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania
i kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika.
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z

narzędziami do zmiany koła.
Pojazdy z mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 8, część "Zmiana koła".
SZYBKA
8
Holowanie pojazdu

162
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

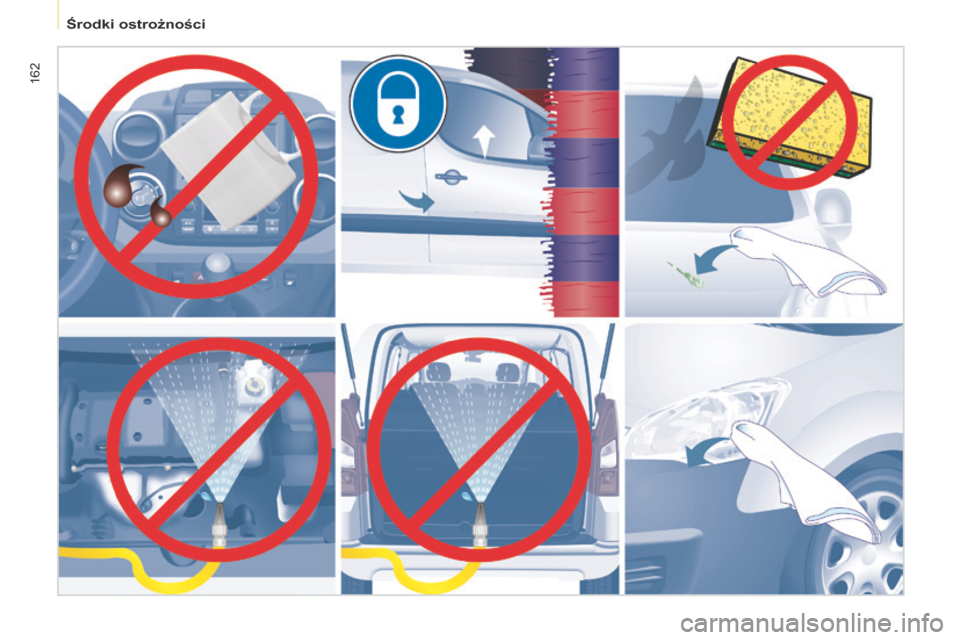

Środki ostrożności

163
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
SZYBKA
8

164
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016
W

165
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016

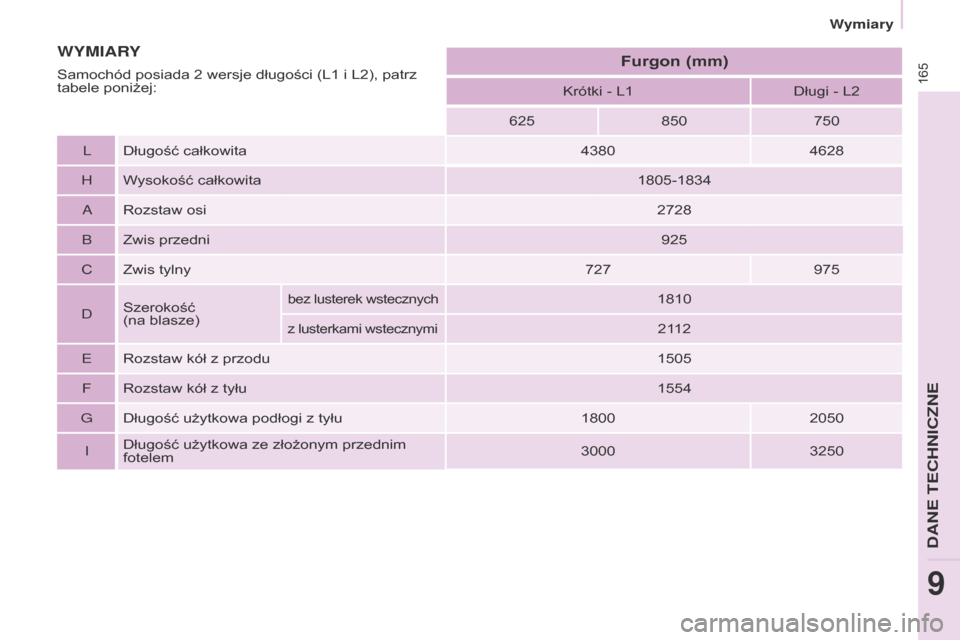

Krótki - L1Długi - L2
625 850750
L Długość całkowita 43804628
H Wysokość całkowita 1805-1834
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727975
D Szerokość
(na

blasze)
bez lusterek wstecznych1810
z lusterkami wstecznymi2112
eRozstaw kół z


przodu 1505
F Rozstaw kół z

tyłu 1554
gDługość użytkowa podłogi z


tyłu 18002050
I Długość użytkowa ze złożonym przednim
fotelem 3000
3250
WYMIARYFurgon
(mm)

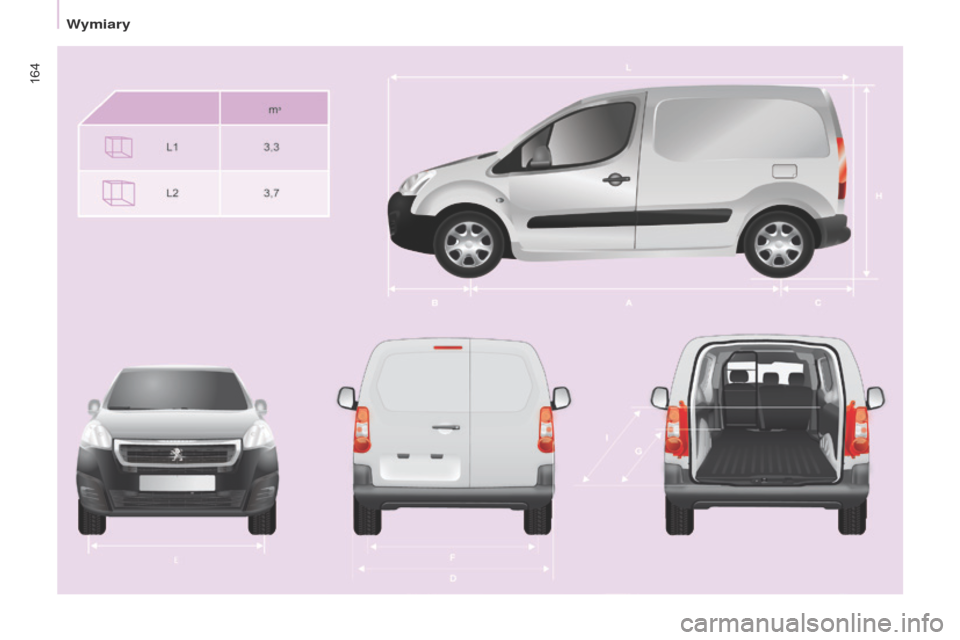

Samochód posiada 2 wersje długości (L1 i L2), patrz
tabele poniżej:
Wymiary
DANe teCHNICZNe
9

166
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016

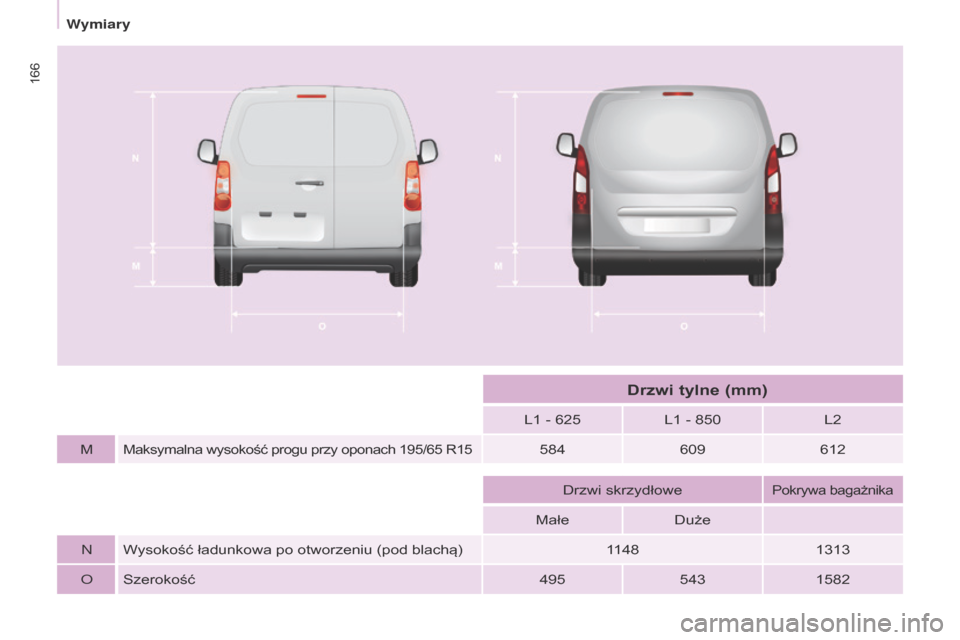

L1 - 625L1 - 850L2
M
Maksymalna wysokość progu przy oponach 195/65 R15584 609612
Drzwi skrzydłowe
Pokrywa bagażnika
Małe Duże
N Wysokość ładunkowa po otworzeniu (pod blachą) 11481313
oSzerokość 4955431582
Drzwi tylne (mm)
Wymiary

167
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016

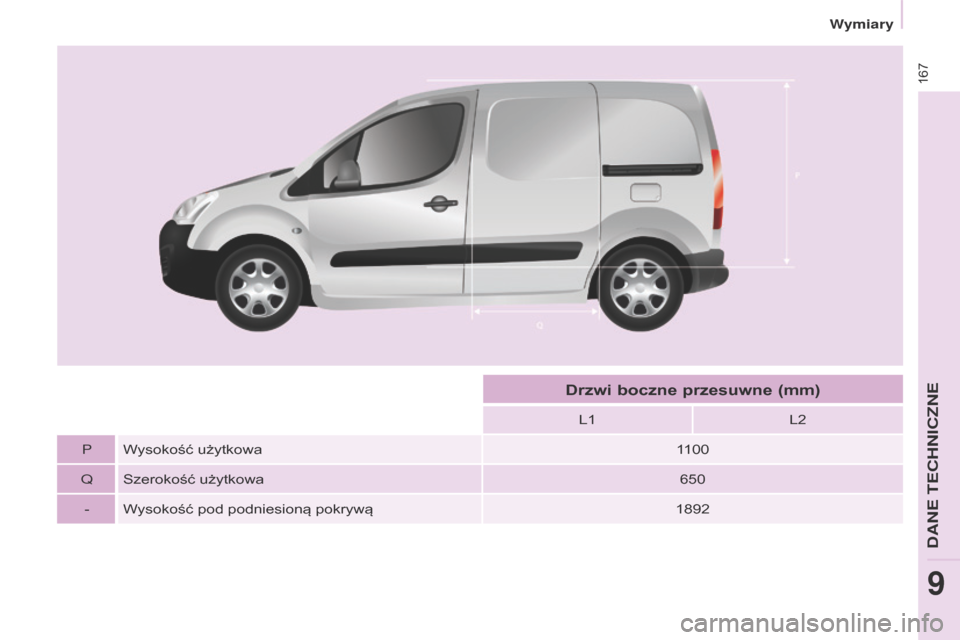

L1L2
P Wysokość użytkowa 1100
Q Szerokość użytkowa 650
- Wysokość pod podniesioną pokrywą 1892
Drzwi boczne przesuwne (mm)
Wymiary
DANe teCHNICZNe
9

168
Partner-2-VU_pl_Chap09_Caract-technique_ed02-2016

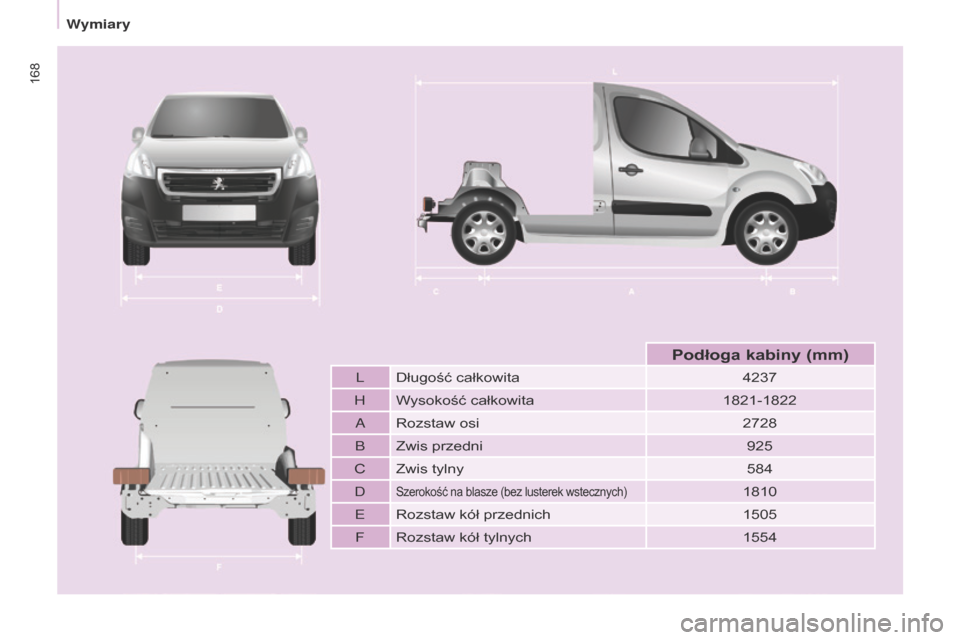

LDługość całkowita 4237
H Wysokość całkowita 1821-1822
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 584
D
Szerokość na blasze (bez lusterek wstecznych)1810
eRozstaw kół przednich 1505
F Rozstaw kół tylnych 1554
Podłoga kabiny (mm)
Wymiary
