Łańcuchy śniegowe

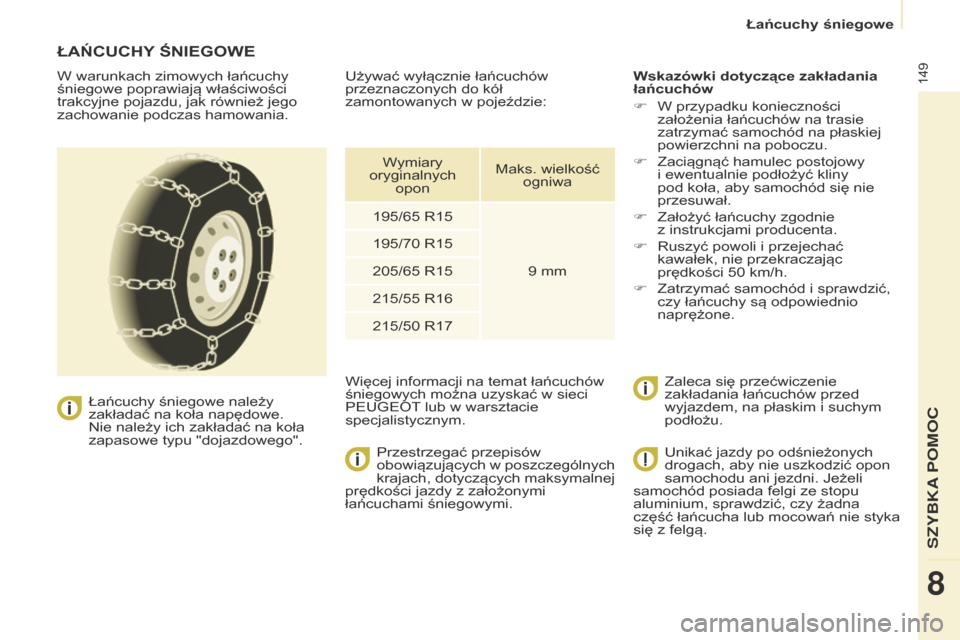

ŁAŃCuChy ŚNIEgOWE
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego
zachowanie podczas hamowania.
Łańcuchy śniegowe należy
zakładać na koła napędowe.
Nie należy ich zakładać na koła
zapasowe typu "dojazdowego".Przestrzegać przepisów
obowiązujących

w
poszczególnych
krajach,

dotyczących maksymalnej
prędkości jazdy z
założonymi
łańcuchami śniegowymi. Wskazówki dotyczące zakładania
łańcuchów
F

W przypadku konieczności
założenia łańcuchów na trasie
zatrzymać samochód na płaskiej
powierzchni na poboczu.
F


Zaciągnąć hamulec postojowy
i

ewentualnie podłożyć kliny
pod koła, aby samochód się nie
przesuwał.
F

Założyć łańcuchy zgodnie
z

instrukcjami producenta.
F

Ruszyć powoli i
przejechać
kawałek, nie przekraczając
prędkości 50
km/h.
F

Zatrzymać samochód i
sprawdzić,
czy łańcuchy są odpowiednio
naprężone.
Zaleca się przećwiczenie
zakładania łańcuchów przed
wyjazdem, na płaskim i

suchym
podłożu.
Używać wyłącznie łańcuchów
przeznaczonych do kół
zamontowanych w
pojeździe:
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w
sieci
PEUGEOT lub w
warsztacie
specjalistycznym. Wymiary
oryginalnych opon Maks. wielkość
ogniwa
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Jeżeli
samochód posiada felgi ze stopu
aluminium, sprawdzić, czy żadna
część łańcucha lub mocowań nie styka
się z
felgą.
SZYBKA
8

150
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
WyMIANA żA ró WKI
Typ B
Żarówka bagnetowa:
nacisnąć na żarówkę,
a
następnie przekręcić
w
kierunku przeciwnym do
ruchu wskazówek zegara.
Typ A
Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.
Typ C
Żarówka halogenowa:
zwolnić sprężynę
blokującą w
gnieździe.

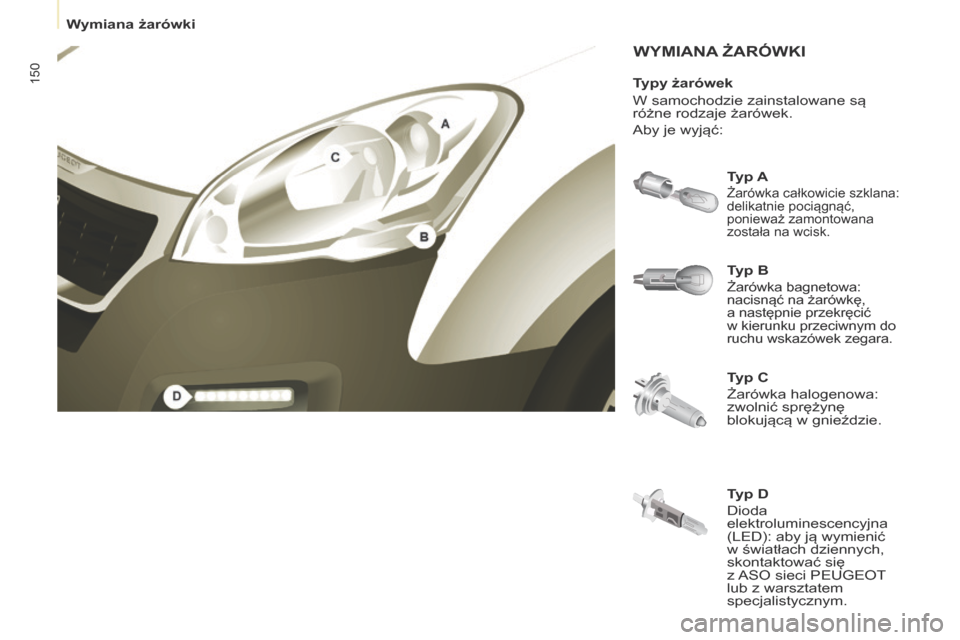

Typy żarówek
W samochodzie zainstalowane są
różne rodzaje żarówek.
Aby je wyjąć:
Typ D
Dioda
elektroluminescencyjna
(LED): aby ją wymienić
w światłach dziennych,
skontaktować się
z

ASO sieci PEUGEOT

lub z
warsztatem
specjalistycznym.
Wymiana żarówki

151
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, wsunąć rękę za
zespół świateł.
Wykonać operacje w odwrotnej
kolejności, aby włożyć na swoje
miejsce każdą żarówkę, i
sprawdzić
prawidłowe zamknięcie pokrywy.
Wymiana żarówek
halogenowych musi zostać
wykonana przy wyłączonych
reflektorach. Poczekać kilka minut
(niebezpieczeństwo poparzenia).
Nie dotykać żarówki palcami, użyć
niestrzępiącej się ściereczki.
Zbieranie się pary wodnej na szkle
reflektorów jest normalną sytuacją.
Po kilku minutach użytkowania
samochodu zaparowanie zniknie.
Wymiana żarówek odbywa się po
wyłączeniu zapłonu lub odłączeniu
akumulatora. Po wymianie
odczekać 3
minuty przed ponownym
podłączeniem akumulatora.
Sprawdzić prawidłowe działanie świateł
po każdej interwencji.
Mycie pod ciśnieniem
Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na reflektory, światła i
ich obrys,
aby uniknąć uszkodzenia lakieru
i
uszczelek. 2. Światła pozycyjne
Typ A, W5W - 5W
-

Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


W
yciągnąć oprawę żarówki
włożonej na wcisk, pociągając za
złącze.
-

W
ymienić żarówkę.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w

celu
zapewnienia szczelności.

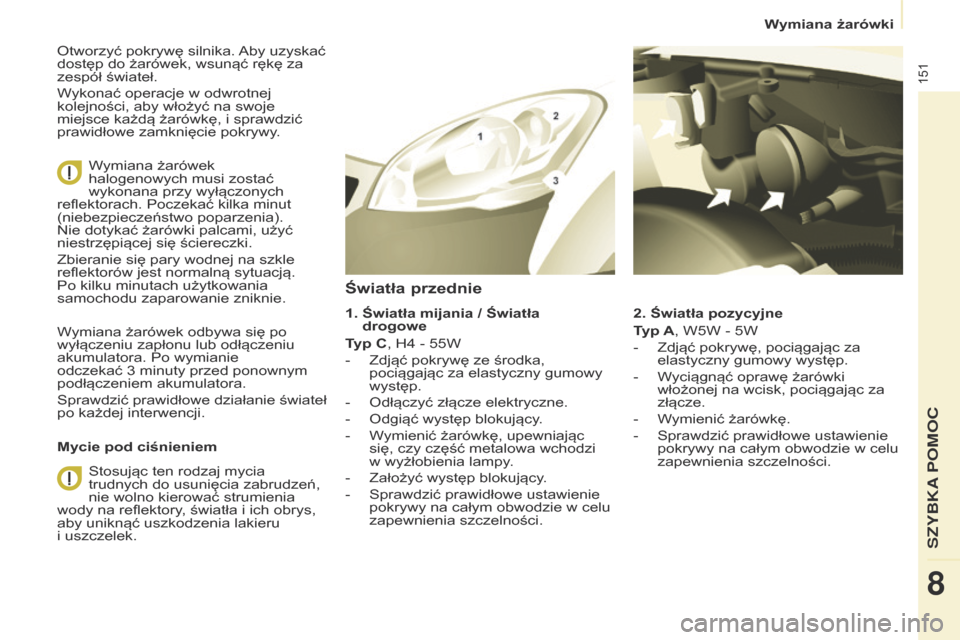

Światła przednie
1. Światła mijania / Światła
drogowe
Typ C, H4
- 55W
-

Zdjąć pokrywę ze środka,
pociągając za elastyczny gumowy
występ.
-


Odłączyć złącze elektryczne.
-


Odgiąć występ blokujący
.
-

W
ymienić żarówkę, upewniając
się, czy część metalowa wchodzi
w
wyżłobienia lampy.
-

Założyć występ blokujący
.
-

Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w

celu
zapewnienia szczelności.
SZYBKA POMOC
8
Wymiana żarówki

152
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

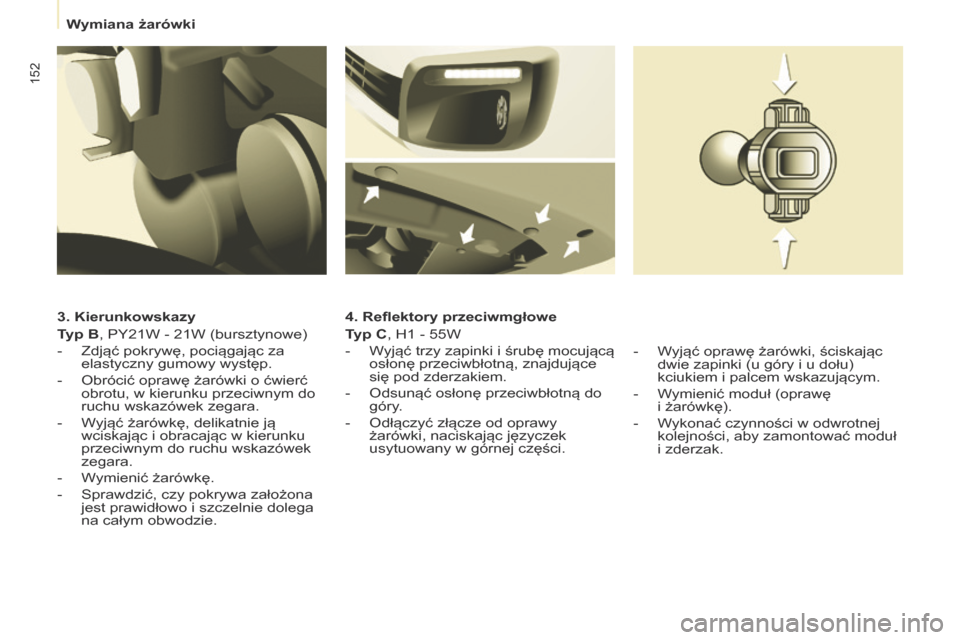

3. Kierunkowskazy
Typ B, PY21W - 21W (bursztynowe)
-
Zdjąć pokrywę, pociągając za
elastyczny gumowy występ.
-


Obrócić oprawę żarówki o
ćwierć
obrotu, w
kierunku przeciwnym do
ruchu wskazówek zegara.
-

W
yjąć żarówkę, delikatnie ją
wciskając i
obracając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
-

Sprawdzić, czy pokrywa założona
jest prawidłowo i

szczelnie dolega
na całym obwodzie. 4.
r eflektory przeciwmgłowe
Typ C, H1 - 55W
-

W
yjąć trzy zapinki i śrubę mocującą
osłonę przeciwbłotną, znajdujące
się pod zderzakiem.
-

Odsunąć osłonę przeciwbłotną do
góry

.
-

Odłączyć złącze od oprawy
żarówki, naciskając języczek
usytuowany w

górnej części.-

W
yjąć oprawę żarówki, ściskając
dwie zapinki (u góry i
u dołu)
kciukiem i
palcem wskazującym.
-

W
ymienić moduł (oprawę
i
żarówkę).
-

W
ykonać czynności w odwrotnej
kolejności, aby zamontować moduł
i
zderzak.
Wymiana żarówki

153
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

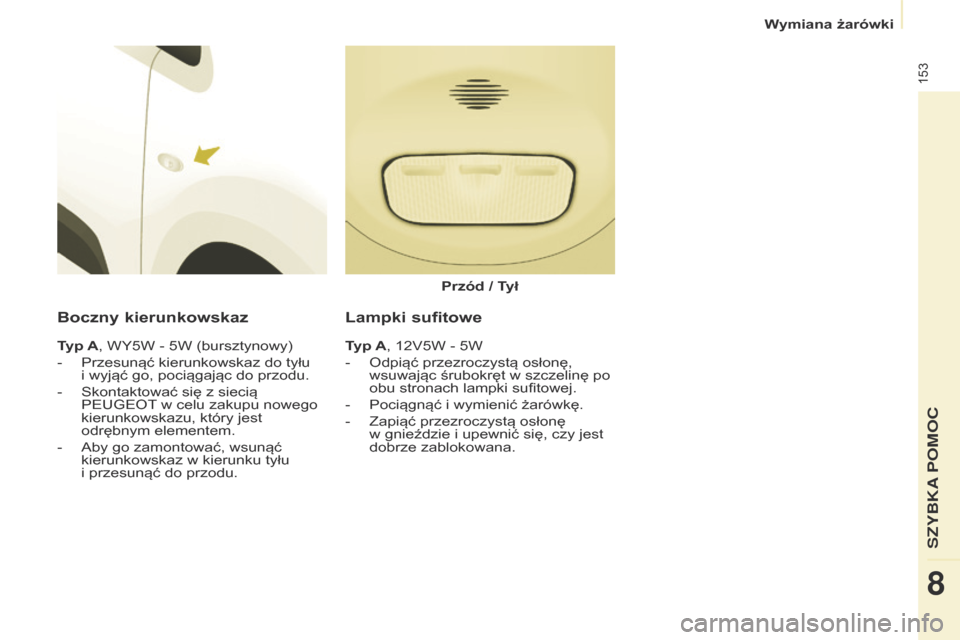

Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu
i

wyjąć go, pociągając do przodu.
-

Skontaktować się z
siecią
PEUGEOT w
celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-

Aby go zamontować, wsunąć
kierunkowskaz w

kierunku tyłu
i
przesunąć do przodu. Przód / Tył
Lampki sufitowe
Typ A, 12V5W - 5W
-

Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w

szczelinę po
obu stronach lampki sufitowej.
-

Pociągnąć i
wymienić żarówkę.
-

Zapiąć przezroczystą osłonę
w

gnieździe i upewnić się, czy jest
dobrze zablokowana.
SZYBKA
8
Wymiana żarówki

154
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.- Odgiąć 4 występy, a następnie wyjąć
oprawę żarówki.
-

W
yjąć uszkodzoną żarówkę, delikatnie
ją wciskając i
przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.
-

W
ymienić żarówkę.
Aby wyciągnąć zespół świateł:
-

w modelu z
klapą bagażnika należy
pociągnąć zespół do środka samochodu,
-

w modelu z
drzwiami skrzydłowymi
bagażnika należy pociągnąć zespół do
siebie.
Przy montażu ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty.

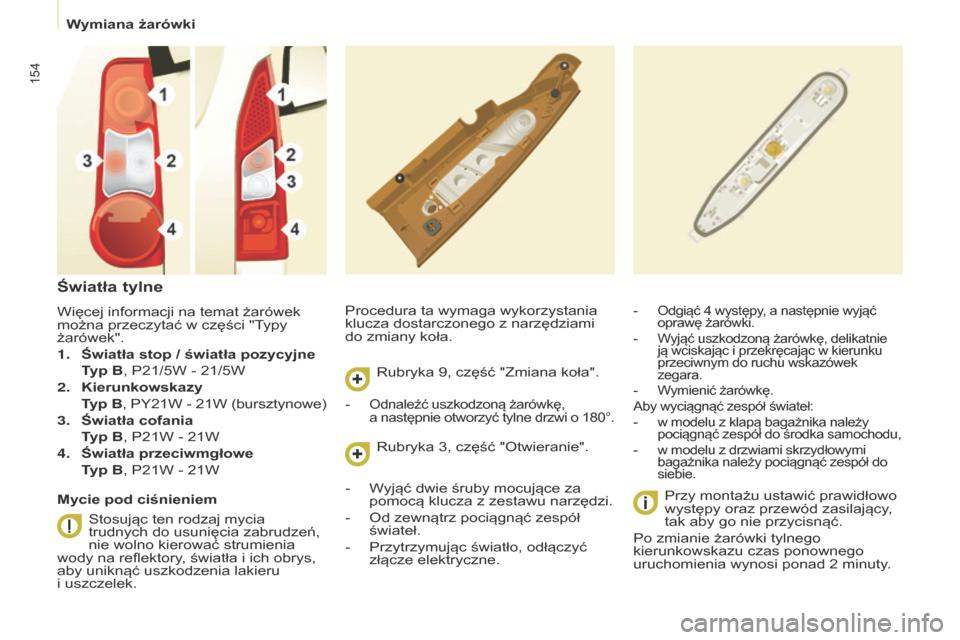

Światła tylne
Więcej informacji na temat żarówek
można przeczytać w części "Typy
żarówek".
1.

Światła stop / światła pozycyjne

T

yp B, P21/5W - 21/5W
2.

Kierunkowskazy

T

yp B, PY21W - 21W (bursztynowe)
3.

Światła cofania

T

yp B, P21W - 21W
4.

Światła przeciwmgłowe

T

yp B, P21W - 21W
Mycie pod ciśnieniem Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na reflektory, światła i
ich obrys,
aby uniknąć uszkodzenia lakieru
i
uszczelek. Rubryka 9, część "Zmiana koła".
Rubryka 3, część "Otwieranie".
- Odnaleźć uszkodzoną żarówkę,
a
następnie otworzyć tylne drzwi o 180°.
- Wyjąć dwie śruby mocujące za pomocą klucza z zestawu narzędzi.
-

Od zewnątrz pociągnąć zespół
świateł.
-


Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki

155
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

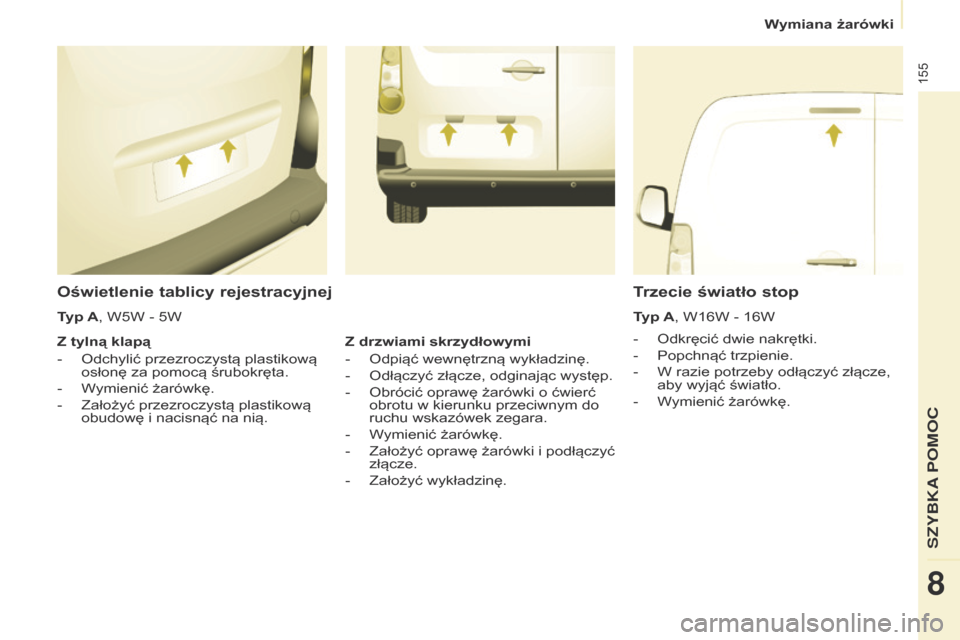

Oświetlenie tablicy rejestracyjnej
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-


W razie potrzeby odłączyć złącze,
aby wyjąć światło.
-


W
ymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-

Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-


W

ymienić żarówkę.
-

Założyć przezroczystą plastikową
obudowę i


nacisnąć na nią. Z drzwiami skrzydłowymi
-

Odpiąć wewnętrzną wykładzinę.
-


Odłączyć złącze, odginając występ.
-


Obrócić oprawę żarówki o


ćwierć
obrotu w

kierunku przeciwnym do
ruchu wskazówek zegara.
-

W

ymienić żarówkę.
-

Założyć

oprawę żarówki i

podłączyć
złącze.
-


Założyć wykładzinę.
SZYBKA
8
Wymiana żarówki

156
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-

w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),
-


pod pokrywą silnika (w pobliżu
akumulatora).
Jeżeli samochód jest w

nią
wyposażony, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i
połączenia dla nadwozi
przebudowywanych. Skrzynka znajduje
się po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
Opisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem
w
desce rozdzielczej po prawej
stronie. Pozostałe bezpieczniki należy
wymieniać w

ASO sieci PEUGEOT
lub
w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z
naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez sieć PEUGEOT
i
instalowanych niezgodnie
z
zaleceniami, szczególnie wtedy, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10
miliamperów.
Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i

przekaźników znajdują
się na schematach dostępnych w

sieci
serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i

ją usunąć.
-

Użyć szczypiec.
Wymiana bezpiecznika

157
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

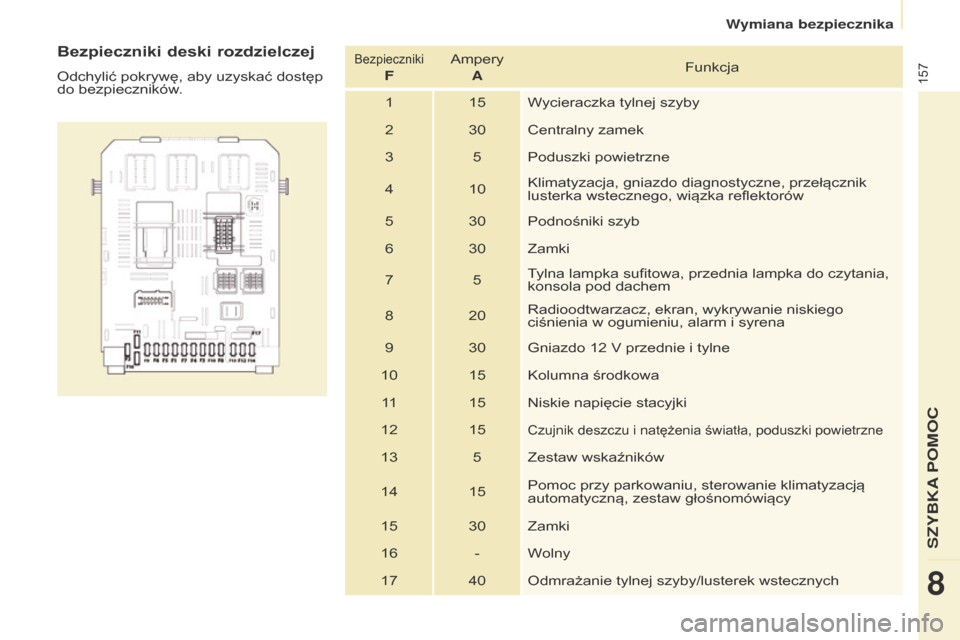

Bezpieczniki deski rozdzielczej
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki
FAmpery
A Funkcja
1 15 Wycieraczka tylnej szyby
2 30 Centralny zamek
3 5 Poduszki powietrzne
4 10 Klimatyzacja, gniazdo diagnostyczne, przełącznik
lusterka wstecznego, wiązka reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w
ogumieniu, alarm i syrena
9 30 Gniazdo 12 V przednie i
tylne
10 15 Kolumna środkowa 11 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia światła, poduszki powietrzne
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie klimatyzacją
automatyczną, zestaw głośnomówiący
15 30 Zamki
16 - Wolny 17 40 Odmrażanie tylnej szyby/lusterek wstecznych
SZYBKA POMOC
8
Wymiana bezpiecznika

158
Partner-2-VU_pl_Chap08_Aide-rapide_ed02-2016

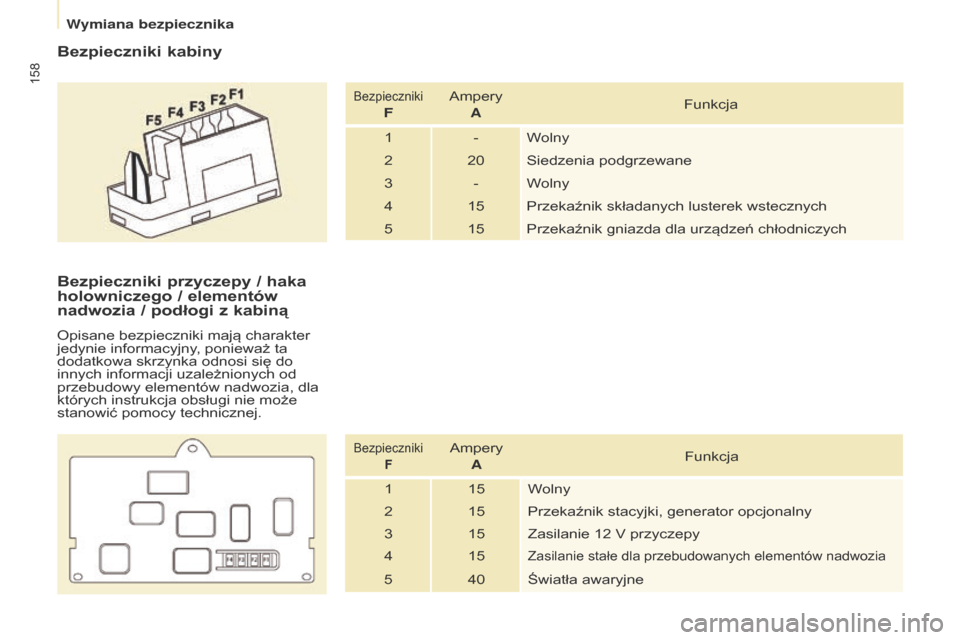

Bezpieczniki kabiny
Bezpieczniki
FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Bezpieczniki przyczepy / haka
holowniczego / elementów
nadwozia / podłogi z

kabiną
Opisane bezpieczniki mają charakter
jedynie informacyjny, ponieważ ta
dodatkowa skrzynka odnosi się do
innych informacji uzależnionych od
przebudowy elementów nadwozia, dla
których instrukcja obsługi nie może
stanowić pomocy technicznej.
Bezpieczniki FAmpery A Funkcja
1 15 Wolny
2 15 Przekaźnik stacyjki, generator opcjonalny
3 15 Zasilanie 12 V przyczepy
4 15
Zasilanie stałe dla przebudowanych elementów nadwozia
5 40 Światła awaryjne
Wymiana bezpiecznika
