Peugeot Partner 2017 Инструкция по эксплуатации (in Russian)

119
Буксировка прицепа
Partner-2-Vu_ru_Chap06_Accessoire_ed02-2016
Рекомендации
При эксплуатации в особо тяжелых
условиях (например, при буксировке
прицепа, с которым полная масса
автопоезда близка к предельно допустимой,
в жару, на затяжном подъеме) в двигателе
срабатывает автоматическое устройство
компенсации потерь мощности.
ш
ины
Проверьте давление воздуха в шинах
автомобиля и прицепа и доведите его до
рекомендованных значений. См. рубрику 7, тема "Уровни".
В случае загорания сигнализатора
опасного повышения температуры
охлаждающей жидкости остановитесь
и выключите зажигание, как только это
позволят условия движения.
Тормоза
При буксировке прицепа тормозной путь
увеличивается. Двигайтесь с умеренной
скоростью, своевременно переходите на
низшие передачи и плавно тормозите.Тягово-сцепное устройство
Мы рекомендуем устанавливать тягово-сцепные
устройства и жгуты электропроводки прицепа
только оригинального производства компании
P
eugeot
, к
оторые были испытаны на прочность
и сертифицированы еще на стадии разработки
вашего автомобиля, а также доверять их
установку только специалистам сервисной сети
P
eugeot
.
При у

становке тягово-сцепного устройства
на стороне, т.е. не в сервисном центре
P
eugeot
, необ
ходимо строго придерживаться
расположенных сзади заводских точек для
монтажа электрооборудования и следовать
предписаниям изготовителя автомобиля.
Исходя из этих рекомендаций, обращаем ваше
внимание на риск, связанный с монтажом
тягово-сцепных устройств или компонентов
электрооборудования, не имеющих одобрения
компании P
eugeot
. Их у
становка на
автомобиль может вывести из строя его
электронную систему. Перед тем, как их
установить, проконсультируйтесь у изготовителя
автомобиля.
Боковой ветер
При буксировке прицепа чувствительность
к боковому ветру увеличивается. Водите
автомобиль плавно, с умеренной скоростью.
ABS/ESC
Системы ABS и
e SC действуют только на
автомобиль, а к прицепу они не относятся.
Помощь при парковке
Система помощи при парковке задним
ходом не работает, если автомобиль
буксирует прицеп.
См. рубрику 9, тема
"Идентификационные данные".
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
6

120
Буксировка прицепа
Partner-2-Vu_ru_Chap06_Accessoire_ed02-2016
СъЕМНОЕ ТЯГОВО-СцЕПНОЕ УСТРОЙСТВО
С ЗАМКОМ, ИНСТРУМЕНТА НЕ
ТРЕБ

УЕТСЯ
Опис

ание
Монтаж и демонтаж этого тягово-сцепного
устройства производится легко и быстро без
всякого инструмента.
Рекомендации по установке ТСУ и его
проверке перед использованием
Убедитесь, что тягово-сцепное устройство
надежно закреплено, а также:
-

з
еленая метка фиксатора
просматривается,
-

страх
овой замок фиксатора
ориентирован назад,
-

страх
овой замок замкнут и ключ из него
извлечен; рычажок фиксатора больше
не перемещается,
-

тяг
ово-сцепное устройство неподвижно
сидит на кронштейне.
При подсоединении прицепа не забудьте
подключить жгут электропроводки.
Монтаж

121
Буксировка прицепа
Partner-2-Vu_ru_Chap06_Accessoire_ed02-2016
Меры предосторожности при
использовании ТСУ
Никогда не отпирайте замок ТСУ, если к нему
присоединен прицеп или на нем установлено
устройство для перевозки грузов и предметов.
После использования ТСУ
При совершении поездок без прицепа
или устройств для перевозки грузов ТСУ
следует снять, а его кожух убрать на
кронштейн. Это необходимо для того,
чтобы ТСУ не закрывало номерной знак и
световые приборы.Снятие ТСУ
Обслуживание
Тягово-сцепное устройство будет работать
надлежаще только при содержании его
опоры и кронштейна в чистоте.
Перед мойкой автомобиля высоконапорной
струей воды ТСУ следует снять, а его
кронштейн закрыть защитным кожухом.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
6

122
Partner-2-Vu_ru_Chap06_Accessoire_ed02-2016
Автомагнитолы, гарнитура громкой
связи, громкоговорители, CD-чейнджер,
навигационная система, разъем u SB,
оборудование для просмотра видео...
Любое приобретаемое на рынке
оборудование для аудиосистемы и
системы телематики должно отвечать
техническим требованиям, установленным
для него в соответствии с возможностями
бортовых систем автомобилей в базовой
комплектации с тем, чтобы обеспечивалась
их совместимость. Обратитесь за
консультацией в сервисную сеть P
eugeot
.
Чт

обы ничто не мешало свободному
перемещению педалей:
-
правильно у
ложите и закрепите коврик
на фиксаторах,
-
ник
огда не кладите под ноги уложенные
один на другой коврики.
Максимальная нагрузка на багажные
брусья
-
Баг
ажник для перевозки грузов на кры-
ше: 120 кг.
-

Попере
чные брусья на крыше: 100 кг.
-

Попере
чные брусья на продольных
рейлингах: 75 кг. Монтаж радиопередающей аппаратуры
Собираясь установить на своем автомобиле
дополнительное радиопередающее
устройство с вынесенной наружу антенной,
обратитесь сначала за консультацией в
сервисную сеть P
eugeot
.
В се
ти P eugeot
в
ас проинформируют
о требованиях, предъявляемых к
характеристикам радиопередатчиков
(частотный диапазон, максимальная
выходная мощность, установка и
расположение антенны, особенности
монтажа и установки), которыми
можно оборудовать автомобиль в
соответствии с Директивой Комиссии
ЕС по электромагнитной совместимости
электротехнических систем
автомобилей
(2004/104/C e ).
Передние брызговики, задние брызговики,
алюминиевые колесные диски 15/17",
подкрылки для защиты колесных арок,
рулевое колесо с покрытием из кожи и т.д.
Жидкость для омывателя стекол, средства
для мойки и ухода за кузовом и салоном,
запасные лампы и т.д.
Система охранной сигнализации,
гравировка на стеклах, медицинская
аптечка, яркий жилет безопасности,
система помощи при парковке передним и
задним ходом (парктроник), знак аварийной
остановки, антикражные болты для
легкосплавных колесных дисков... Чехлы для передних сидений, совместимые
с подушками безопасности, скамья,
резиновые коврики, ковровое покрытие, цепи
противоскольжения, шторы, устройство для
перевозки велосипедов на дверце багажника,
...
Дополнительное оборудование
Дополнительное оборудование и запасные части
проверены и одобрены фирмой на соответствие критериям
надежности и безопасности и полностью пригодны для
вашего автомобиля. В вашем распоряжении имеется
большой выбор имеющих артикул и оригинальных изделий.
Номенклатура изделий для
профессиональной деятельности
Дирекция запасных частей издает
каталог дополнительного оборудования
и принадлежностей, необходимых для
профессиональной деятельности:
Ограничители грузов (всех видов и типов).
Ролик для облегчения погрузки.
Прицепное устройство, жгут
электропроводки для прицепа: прицепное
устройство следует монтировать только в
сервисной сети P
eugeot
.
Р

азделительные перегородки и решетки,
защитные панели из дерева с нескользким
настилом на полу.
Защитные решетки.
Еще одна группа изделий предназначена
для обеспечения комфорта, а также для
досуга и ухода за автомобилем:
Системы и оборудование

123
Partner-2-Vu_ru_Chap06_Accessoire_ed02-2016
Установка любого
электрооборудования или
дополнительного электроприбора,
не имеющего артикула в Каталоге
сертифицированной продукции P
eugeot
,
мо

жет вывести из строя электронную
систему вашего автомобиля. Будем
признательны, если вы примете во
внимание эту информацию и рекомендуем
обратиться к нашему официальному
дилеру, чтобы ознакомиться со
всей номенклатурой изделий и
дополнительного оборудования из Каталога
сертифицированной продукции фирмы.
Законодательством отдельных стран, куда
поставляется автомобиль, предписано
обязательное наличие на его борту
яркого жилета безопасности, знака
аварийной остановки, комплекта запасных
ламп, электрических предохранителей,
алкотестера.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
6
Системы и оборудование

124
Partner-2-Vu_ru_Chap07_Verification_ed02-2016
PEUGEOT & TOTAL
ПАРТНЕРСТВО НА СЛУЖБЕ
СОВЕР
шЕН
СТВА
С 2015 года PEUGEOT вновь участвует в гонках
Rally-Raid - одной из самых трудных дисциплин в
мире автомобильных гонок. Чтобы добиться в них
высоких результатов и всегда оставаться на высоте,
команды PEUGEOT Sport избрали TOTAL QUARTZ для
PEUGEOT
2008 DKR - самое надежное масло, способное
защитить двигатель в экстремальных условиях.
TOTAl QUARTZ защитит Ваш двигатель от власти
времени.
TOTAL QUARTZ Ineo First - высококачественное
масло, совместно разработанное специалистами
R&D PEUGEOT и Total. Созданное с учетом самых
последних технологических достижений специально
для двигателей автомобилей PEUGEOT, оно
способствует существенному снижению выброса
CO
2 и надежно защищает двигатель от загрязнений.
РЕКОМЕНДУЕТ
Эксплуатационные и технические жидкости от totAL

125
Partner-2-Vu_ru_Chap07_Verification_ed02-2016

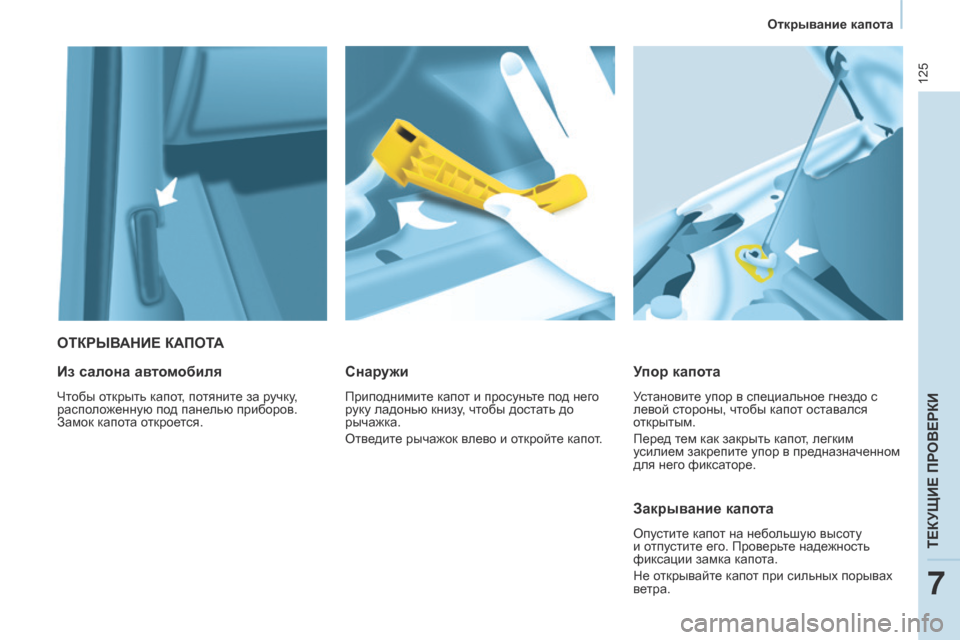

ОТКРЫВАНИЕ КАПОТА
У
пор капота
Установите упор в специальное гнездо с
левой стороны, чтобы капот оставался
открытым.
Перед тем как закрыть капот, легким
усилием закрепите упор в предназначенном
для него фиксаторе.
Снаружи
Приподнимите капот и просуньте под него
руку ладонью книзу, чтобы достать до
рычажка.
Отведите рычажок влево и откройте капот.
Из салона автомобиля
Чтобы открыть капот, потяните за ручку,
расположенную под панелью приборов.
Замок капота откроется.
Закрывание капота
Опустите капот на небольшую высоту
и отпустите его. Проверьте надежность
фиксации замка капота.
Не открывайте капот при сильных порывах
ветра.
Открывание капота
ТЕКУЩИЕ ПРОВЕРКИ
7

126
Partner-2-Vu_ru_Chap07_Verification_ed02-2016

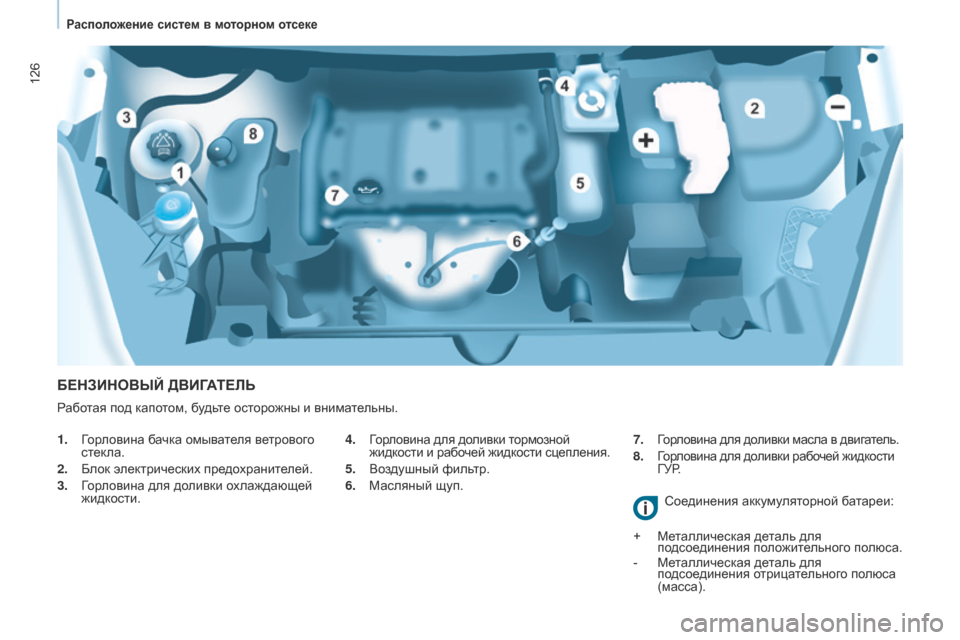

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
1. Горловина бачка омывателя ветрового стекла.
2.

Б
лок электрических предохранителей.
3.

Г
орловина для доливки охлаждающей
жидкости. Соединения аккумуляторной батареи:
+

М
еталлическая деталь для
подсоединения положительного полюса.
-

М
еталлическая деталь для
подсоединения отрицательного полюса
(масса).
Работая под капотом, будьте осторожны и внимательны.
4. Г орловина для доливки тормозной
жидкости и рабочей жидкости сцепления.
5.

Во
здушный фильтр.
6.

М
асляный щуп.7.
Горловина для доливки масла в двигатель.
8. Горловина для доливки рабочей жидкости
ГУР.
Расположение систем в моторном отсеке

127
Partner-2-Vu_ru_Chap07_Verification_ed02-2016

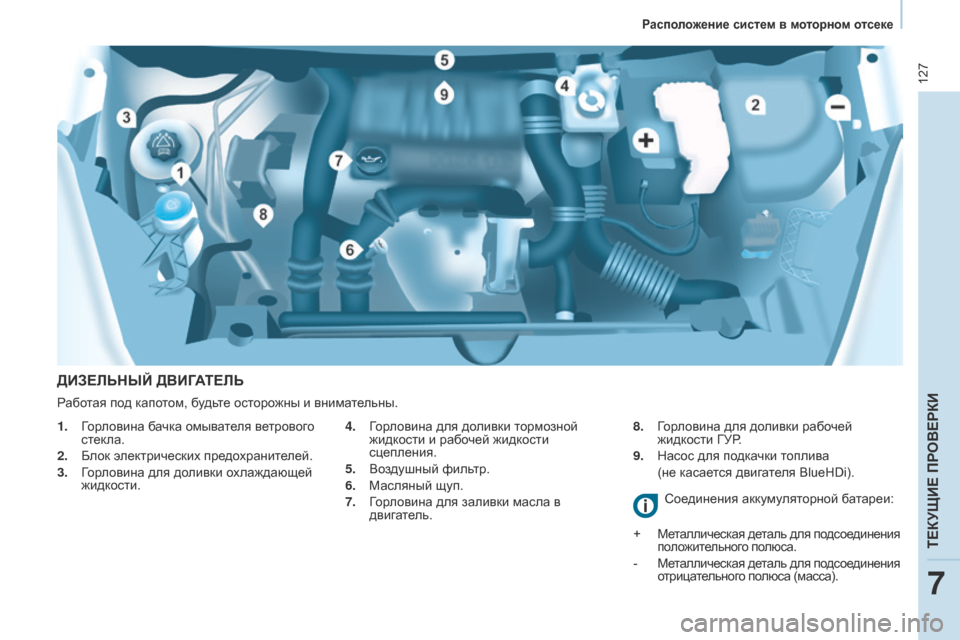

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
4. Горловина для доливки тормозной жидкости и рабочей жидкости
сцепления.
5.

Во
здушный фильтр.
6.

М
асляный щуп.
7.

Г
орловина для заливки масла в
двигатель. 8.
Г орловина для доливки рабочей
жидкости ГУР.
9.

Нас
ос для подкачки топлива
(не к

асается двигателя BlueHDi).
1.
Г
орловина бачка омывателя ветрового
стекла.
2.

Б

лок электрических предохранителей.
3.

Г

орловина для доливки охлаждающей
жидкости.
Соединения аккумуляторной батареи:
+
М

еталлическая деталь для подсоединения
положительного полюса.
-
М

еталлическая деталь для подсоединения
отрицательного полюса (масса).
Работая под капотом, будьте осторожны и внимательны.
ТЕКУЩИЕ ПРОВЕРКИ
7
Расположение систем в моторном отсеке

128
Partner-2-Vu_ru_Chap07_Verification_ed02-2016

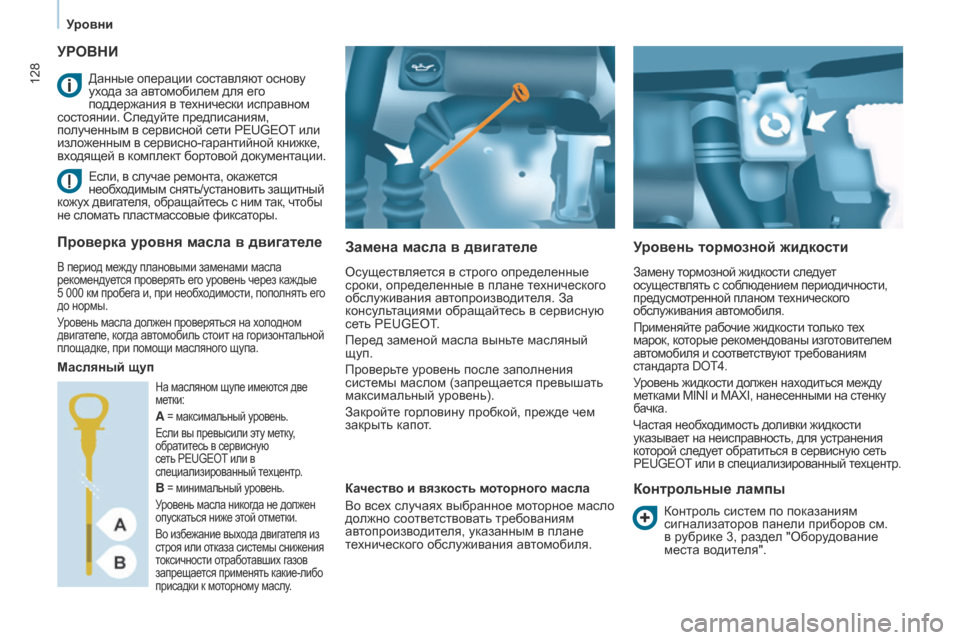

УРОВНИ
Замена
масла в двигателе
Осуществляется в строго определенные
сроки, определенные в плане технического
обслуживания автопроизводителя. За
консультациями обращайтесь в сервисную
сеть Peugeot
.
Пере

д заменой масла выньте масляный
щуп.
Проверьте уровень после заполнения
системы маслом (запрещается превышать
максимальный уровень).
Закройте горловину пробкой, прежде чем
закрыть капот.
Уровень тормозной жидкости
Замену тормозной жидкости следует
осуществлять с соблюдением периодичности,
предусмотренной планом технического
обслуживания автомобиля.
Применяйте рабочие жидкости только тех
марок, которые рекомендованы изготовителем
автомобиля и соответствуют требованиям
стандарта D
ot 4.
Уровень жидкости должен находиться между
метками MINI и MAXI, нанесенными на стенку
бачка.
Частая необходимость доливки жидкости
указывает на неисправность, для устранения
которой следует обратиться в сервисную сеть
P
eugeot
или в сп
ециализированный техцентр.
Контрольные лампы
Если, в случае ремонта, окажется
необходимым снять/установить защитный
кожух двигателя, обращайтесь с ним так, чтобы
не сломать пластмассовые фиксаторы.
Проверка уровня масла в двигателе
В период между плановыми заменами масла
рекомендуется проверять его уровень через каждые
5 000 км пробега и, при необходимости, пополнять его
до нормы.
Уровень масла должен проверяться на холодном
двигателе, когда автомобиль стоит на горизонтальной
площадке, при помощи масляного щупа.
Масляный щуп
Качество и вязкость моторного масла
Во всех случаях выбранное моторное масло
должно соответствовать требованиям
автопроизводителя, указанным в плане
технического обслуживания автомобиля.
Данные операции составляют основу
ухода за автомобилем для его
поддержания в технически исправном
состоянии. Следуйте предписаниям,
полученным в сервисной сети P eugeot
или

изложенным в cервисно-гарантийной книжке,
входящей в комплект бортовой документации.
Контроль систем по показаниям
сигнализаторов панели приборов см.
в рубрике 3, раздел "Оборудование
места водителя".
На масляном щупе имеются две
метки:
A = максимальный уровень.
Если вы превысили эту метку,
обратитесь в сервисную
сеть P
eugeot
или в

специализированный техцентр.
B = минимальный уровень.
Уровень масла никогда не должен
опускаться ниже этой отметки.
Во избежание выхода двигателя из
строя или отказа системы снижения
токсичности отработавших газов
запрещается применять какие-либо
присадки к моторному маслу.
Уровни
