Peugeot Partner 2020 Handleiding (in Dutch)

179
In geval van pech
8Beperkingen bij slepen
Type auto
(motor / versnellingsbak)
versnellingsbak Voorwielen op de grond Achterwielen op de grond Dieplader
4 wielen op de grond met
sleepstang
Interne verbranding /
Handmatig


Interne verbranding /
Automaat

Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf met een dieplader voor
berging (zonder handgeschakelde versnellingsbak).
Toegang tot het sleepoog
Raadpleeg de desbetreffende rubriek
voor meer informatie over de
gereedschapsset .
Auto's met een handgeschakelde
versnellingsbak: zet de
versnellingshendel in de neutraalstand.
Selecteer bij een auto met automatische
transmissie de stand N.
Als u dit niet doet, is het mogelijk dat
bepaalde onderdelen van het remsysteem
beschadigd raken en dat de rembekrachtiger
na het starten niet meer werkt.
Slepen van uw auto

► Beweeg uw vinger vanuit het midden van het
klepje in de voorbumper naar een bovenhoek
(zoals hierboven aangegeven) om het los te
maken. ►

Draai het sleepoog vast tot de aanslag.
►

Bevestig de sleepstang.
►

Schakel de alarmknipperlichten van de te
slepen auto in.
►

Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.

180
In geval van pech
Slepen van een andere auto

► Plaats op de achterbumper de sleutel in de
inkeping onder het klepje.
►

Draai de sleutel en open het klepje.
►


Draai het sleepoog vast tot de aanslag.
►


Bevestig de sleepstang.
►


Schakel de alarmknipperlichten van de te
slepen auto in.
►


Rijd voorzichtig weg en houd zowel de
snelheid als de af te leggen afstand beperkt.

181
Technische gegevens
9Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen auto.
Uw auto is leverbaar in twee lengten (Standard en Long).
De waarden kunnen variëren afhankelijk van de diameter van de wielen, de belading, de motor enz.




Lengte auto
Standard (L1) Long (L2)
A Totale lengte 4.4034.753

182
Technische gegevens
Lengte auto
J Maximale breedte
laadruimte Zonder schuifdeur
1.733
Met 1 schuifdeur 1.630
Met 2 schuifdeuren 1.527
K Vrije openingshoogte Met achterdeuren 1.137
Met achterklep 1.197
L Vrije openingsbreedte 1 242


Lengte auto
Standard (L1) Long (L2)
M Vrije openingshoogte 1.072
N Hoogte laadruimte
(de hoogte is afhankelijk van de hoek van de vloer en de
bolling van het dak) 1.200 tot 1.270
W Hoogte laaddrempel Standaarduitvoering 548 tot 588X
Standaarduitvoering met
verhoogd laadvermogen 568 tot 578
561 tot 565
Uitvoering Worksite 602 tot 610605 tot 610
Lengte auto
B Totale hoogte Standaarduitvoering 1.796 tot 1.8251.812 tot 1.820
Uitvoering Worksite 1.840 tot 1.8601.849 tot 1.860
C Wielbasis 2.7852.975
D Overhang vóór 892
E Overhang achter 726886
F Breedte inc. spiegels Ingeklapt 1.921
Uitgeklapt 2.107
G Spoorbreedte vóór 1.553/1.5631.553
H Spoorbreedte achter 1.569/1.5771.549/1.568


Lengte auto
Standard (L1) Long (L2)
I Binnenste breedte tussen wielkuipen 1.229

183
Technische gegevens

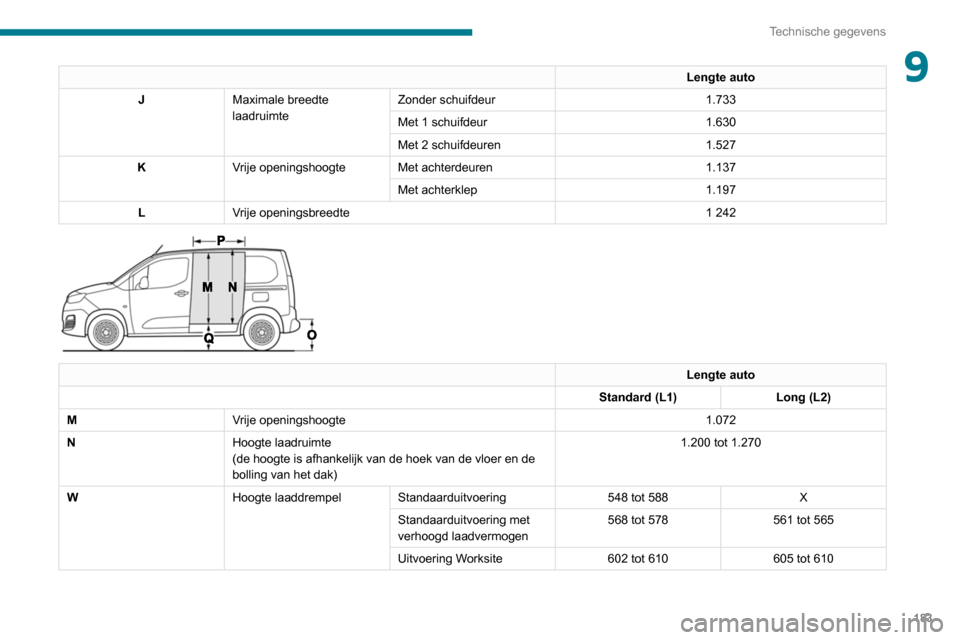

9Lengte auto
J Maximale breedte
laadruimte Zonder schuifdeur
1.733
Met 1 schuifdeur 1.630
Met 2 schuifdeuren 1.527
K Vrije openingshoogte Met achterdeuren 1.137
Met achterklep 1.197
L Vrije openingsbreedte 1
242


Lengte auto
Standard (L1) Long (L2)
M Vrije openingshoogte 1.072
N Hoogte laadruimte
(de hoogte is afhankelijk van de hoek van de vloer en de
bolling van het dak) 1.200 tot 1.270
W Hoogte laaddrempel Standaarduitvoering 548 tot 588X
Standaarduitvoering met
verhoogd laadvermogen 568 tot 578
561 tot 565
Uitvoering Worksite 602 tot 610605 tot 610

184
Technische gegevens
Technische gegevens motoren en
aanhangergewichten
Motor
De technische gegevens van de motor van uw
auto staan vermeld op het kentekenbewijs en in
de commerciële documentatie.
Het maximumvermogen komt overeen
met de op de testbank gehomologeerde
waarde, onder de omstandigheden die zijn
vastgelegd in de Europese regelgeving
(richtlijn 1999/99/EG).
Raadpleeg voor meer informatie het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Motoren en aanhangergewichten - BENZINE EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Versnellingsbak Handgeschakeld, 6 versnellingen Handgeschakeld, 6 versnellingen Automaat, 8 versnellingen
Code EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Modelcode EUHNP2-LEUHNS2-LEUHNS3-L
Cilinderinhoud (cc) 1.1991.1991.199
Lengte auto
P Vrije openingsbreedteMax. 675
Min. 641
Q Hoogte laaddrempel Standaarduitvoering 534 tot 558
Standaarduitvoering met
verhoogd laadvermogen 551 tot 558
543 tot 552
Uitvoering Worksite 574 tot 581575 tot 587




Lengte auto
Standard (L1) Long (L2)
R Vloerlengte binnenMet scheidingswand 1.8172.167
Met ladder 1.7902.140
S Maximale lengte van de lading
(Met beschermhoes aangebracht) 3.090
3
440

185
Technische gegevens
9Technische gegevens motoren en
aanhangergewichten
Motor
De technische gegevens van de motor van uw
auto staan vermeld op het kentekenbewijs en in
de commerciële documentatie.
Het maximumvermogen komt overeen
met de op de testbank gehomologeerde
waarde, onder de omstandigheden die zijn
vastgelegd in de Europese regelgeving
(richtlijn 1999/99/EG).
Raadpleeg voor meer informatie het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Gewichten en
aanhangergewichten
De gewichten een aanhangergewichten van uw
auto staan vermeld op het kentekenbewijs van
uw auto en in de commerciële documentatie.
U vindt deze waarden ook op het
constructeursplaatje.
Raadpleeg voor meer informatie het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Het maximaal toelaatbare treingewicht (GTW) en
de aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter. Het opgegeven
aanhangergewicht dient voor elke extra 1000
meter hoogte met 10% te worden verminderd.
De maximale kogeldruk is het gewicht dat op de
trekhaakkogel mag rusten.
Bij hoge buitentemperaturen kunnen de
prestaties van de auto minder worden
om de motor te beschermen. Als de
buitentemperatuur meer dan 37°C bedraagt,
moet het treingewicht worden verminderd.
Het trekken van een aanhanger met een
licht beladen auto kan een negatieve
invloed hebben op het weggedrag.
Met een aangekoppelde aanhanger heeft de
auto een langere remweg.
Rijd bij het trekken van een aanhanger
nooit sneller dan 100 km/h of de plaatselijk
geldende snelheidslimiet (in Nederland
wettelijk 90 km/h).
Als de buitentemperatuur hoog is, is het raadzaam om na het stilzetten van de
auto de motor 1 tot 2 minuten stationair te
laten draaien zodat deze beter kan afkoelen.
Motoren en aanhangergewichten - BENZINE EURO 6.3

Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Versnellingsbak Handgeschakeld, 6 versnellingen Handgeschakeld, 6 versnellingen Automaat, 8 versnellingen
Code EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Modelcode EUHNP2-LEUHNS2-LEUHNS3-L
Cilinderinhoud (cc) 1.1991.1991.199

186
Technische gegevens
MotorBlueHDi 100 S&S BVM5
Versnellingsbak Handgeschakeld, 5 versnellingen
Code DV6FD STTd BVM5
Modelcode EFBHYB-L
Aanhanger geremd (binnen max. toelaatbaar treingewicht) op een
helling van 12% (kg) 950
Aanhanger ongeremd (kg) 750
Maximale kogeldruk (kg) 74
Motoren en aanhangergewichten - DIESEL EURO 6.2 en 6.3

MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Versnellingsbak Handgeschakeld, 5
versnellingen Handgeschakeld, 5
versnellingen Handgeschakeld, 6
versnellingen Automaat, 8
versnellingen
Code DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Modelcode EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilinderinhoud (cc) 1.4991.4991.4991.499
Max. vermogen:
EC-standaard (kW) 75
759696
Brandstof DieselDieselDieselDiesel
Aanhanger geremd
(binnen max. toelaatbaar
treingewicht) op een
helling van 12% (kg) 1.050
1.0501.2501.050
Motor PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Versnellingsbak Handgeschakeld, 6 versnellingen Handgeschakeld, 6 versnellingen Automaat, 8 versnellingen
Code EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Modelcode EUHNP2-LEUHNS2-LEUHNS3-L
Max. vermogen: EC-standaard
(kW) 81
9696
Brandstof LoodvrijLoodvrijLoodvrij
Aanhanger geremd (binnen max.
toelaatbaar treingewicht) op een
helling van 12% (kg) 900
950950
Aanhanger ongeremd (kg) 750750750
Maximale kogeldruk (kg) 747474
Motoren en aanhangergewichten - DIESEL EURO 6.1

Motor BlueHDi 100 S&S BVM5
Versnellingsbak Handgeschakeld, 5 versnellingen
Code DV6FD STTd BVM5
Modelcode EFBHYB-L
Cilinderinhoud (cc) 1.560
Max. vermogen: EC-standaard (kW) 73
Brandstof Diesel

187
Technische gegevens
9MotorBlueHDi 100 S&S BVM5
Versnellingsbak Handgeschakeld, 5 versnellingen
Code DV6FD STTd BVM5
Modelcode EFBHYB-L
Aanhanger geremd (binnen max. toelaatbaar treingewicht) op een
helling van 12% (kg) 950
Aanhanger ongeremd (kg) 750
Maximale kogeldruk (kg) 74
Motoren en aanhangergewichten - DIESEL EURO 6.2 en 6.3

MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Versnellingsbak Handgeschakeld, 5
versnellingen Handgeschakeld, 5
versnellingen Handgeschakeld, 6
versnellingen Automaat, 8
versnellingen
Code DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Modelcode EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Cilinderinhoud (cc) 1.4991.4991.4991.499
Max. vermogen:
EC-standaard (kW) 75
759696
Brandstof DieselDieselDieselDiesel
Aanhanger geremd
(binnen max. toelaatbaar
treingewicht) op een
helling van 12% (kg) 1.050
1.0501.2501.050

188
Technische gegevens
MotorBlueHDi 100 S&S BVM5 BlueHDi 100 BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Aanhanger ongeremd
(kg) 750
750750750
Maximale kogeldruk (kg) 74747474
Identificatie
De auto is voorzien van verschillende zichtbare
merktekens voor de identificatie en registratie
van de auto.


A. Voertuigidentificatienummer (VIN), onder
de motorkap.
Gestanst in het chassis, bij de wielkuip
rechtsvoor.
B. Voertuigidentificatienummer (VIN) op het
dashboard.
Op een label, zichtbaar door de voorruit. C. Plaatje van de fabrikant.
Bevestigd op de middenstijl, links of rechts.
Bevat de volgende informatie:
–

Naam fabrikant.
–

Europees typegoedkeuringsnummer
.
–
V
oertuigidentificatienummer (VIN).
–
Maximaal toelaatbaar voertuiggewicht (GVW).
–

Maximaal toelaatbaar treingewicht (GTW).
–

Maximumgewicht op de vooras.
–

Maximumgewicht op de achteras.
D. Sticker bandenspecificaties/kleurcode.


Bevestigd bij de deur aan bestuurderszijde.
Bevat de volgende informatie over de banden:
–

De bandenspanning, onbeladen en met volle
belading.
–


de specificaties van de banden, bestaande
uit de maat en het type, en de belastings- en
snelheidsindex.
– de bandenspanning van het reservewiel.
Hierop staat ook de kleurcode van de lak
vermeld.
De auto kan bij levering zijn voorzien van
banden met een andere aanduiding voor
belasting en snelheid dan vermeld op de
sticker: dit maakt voor de bandenspanning
geen verschil (bij koude banden).
