Page 21 of 260
19
Instrumentenpaneel
1– in zone A, is de koelvloeistoftemperatuur in
orde,
–
in zone
B, is de koelvloeistoftemperatuur
te hoog. Het waarschuwingslampje
koelvloeistoftemperatuur en het
waarschuwingslampje STOP gaan branden,
in combinatie met een geluidssignaal en een
waarschuwingsmelding.
STOP zo snel mogelijk op een veilige plaats.
Wacht enkele minuten voordat u de motor afzet.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Controle
De temperatuur en de druk in het koelcircuit
beginnen na enkele minuten rijden te stijgen.
Om koelvloeistof bij te vullen:
►
laat de motor ten minste één uur afkoelen,
►
draai de dop twee omwentelingen los om de
druk te laten dalen,
►
verwijder vervolgens de dop,
►
vul bij tot aan het merkteken "MAX".
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van de
niveaus
.
Wees voorzichtig bij het bijvullen van de
koelvloeistof: kans op brandwonden. Vul
niet bij tot boven het maximumniveau
(aangegeven op het reservoir).
Motorolieniveaumeter
Bij uitvoeringen met een motorolieniveaumeter
worden bij het aanzetten van het contact zowel
het motorolieniveau als de onderhoudsindicator
enkele seconden weergegeven.
Een controle van het olieniveau is alleen
betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor
minstens 30 minuten niet heeft gedraaid.
Olieniveau correct
Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Te laag olieniveau
Dit wordt aangegeven met een melding op het
instrumentenpaneel.
Controleer het olieniveau met de peilstok. Als
blijkt dat het olieniveau te laag is, moet olie
worden bijgevuld om te voorkomen dat ernstige
motorschade ontstaat.
Storing in motorolieniveaumeter
Dit wordt aangegeven met een melding op het
instrumentenpaneel. Neem contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
AdBlue®-actieradiusindicatoren
(BlueHDi)
De Diesel BlueHDi motoren zijn uitgerust
met een systeem waarbij het roetfilter wordt
gecombineerd met het SCR-systeem (Selective
Catalytic Reduction) voor de nabehandeling van
de uitlaatgassen. Deze kunnen niet functioneren
zonder de vloeistof AdBlue
®.
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken (tussen 2.400 en 0
km), gaat bij het aanzetten van het contact een
verklikkerlampje branden dat aangeeft hoeveel
kilometer u nog ongeveer kunt rijden voordat het
opnieuw starten van de motor automatisch wordt
geblokkeerd.
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het AdBlue
®-
reservoir leeg is. De motor kan pas weer
worden gestart nadat AdBlue
® is bijgevuld tot
het minimale peil.
Page 22 of 260

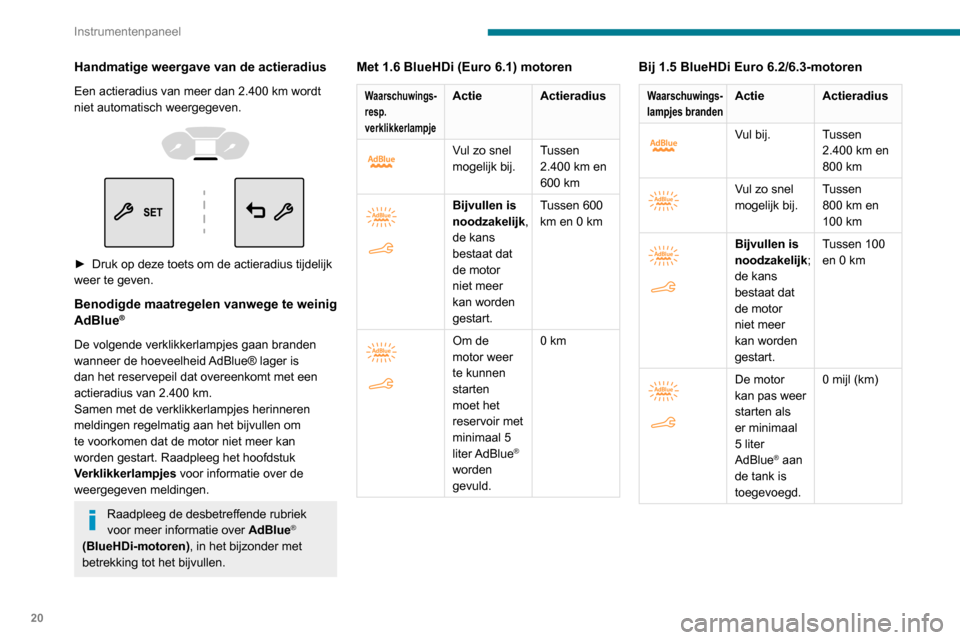

20
Instrumentenpaneel
Handmatige weergave van de actieradius
Een actieradius van meer dan 2.400 km wordt
niet automatisch weergegeven.
► Druk op deze toets om de actieradius tijdelijk
weer te geven.
Benodigde maatregelen vanwege te weinig
AdBlue®
De volgende verklikkerlampjes gaan branden
wanneer de hoeveelheid AdBlue® lager is
dan het reservepeil dat overeenkomt met een
actieradius van 2.400
km.
Samen met de verklikkerlampjes herinneren
meldingen regelmatig aan het bijvullen om
te voorkomen dat de motor niet meer kan
worden gestart. Raadpleeg het hoofdstuk
Verklikkerlampjes voor informatie over de
weergegeven meldingen.
Raadpleeg de desbetreffende rubriek
voor meer informatie over AdBlue®
(BlueHDi-motoren), in het bijzonder met
betrekking tot het bijvullen.
Met 1.6 BlueHDi (Euro 6.1) motoren
Waarschuwings-
resp.
verklikkerlampjeActie Actieradius
Vul zo snel
mogelijk bij. Tussen
2.400
km en
600
km
Bijvullen is
noodzakelijk,
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 600
km en 0
km
Om de
motor weer
te kunnen
starten
moet het
reservoir met
minimaal 5
liter AdBlue
®
worden
gevuld. 0
km
Bij 1.5 BlueHDi Euro 6.2/6.3-motoren
Waarschuwings-
lampjes brandenActie Actieradius
Vul bij. Tussen
2.400 km en
800
km
Vul zo snel
mogelijk bij.Tussen
800 km en
100
km
Bijvullen is
noodzakelijk;
de kans
bestaat dat
de motor
niet meer
kan worden
gestart. Tussen 100
en 0 km
De motor
kan pas weer
starten als
er minimaal
5 liter
AdBlue
® aan
de tank is
toegevoegd. 0 mijl (km)
Page 23 of 260
21
Instrumentenpaneel
1Storing in het SCR-emissieregelsysteem
Storingsdetectie
Als er een storing wordt
gedetecteerd, gaan deze
waarschuwingslampjes
branden in combinatie met een
geluidssignaal en de melding
"Storing emissieregeling" of
"NO START IN".
De waarschuwing wordt tijdens het rijden
gegeven zodra de storing voor de eerste keer
wordt gedetecteerd en vervolgens steeds bij het
inschakelen van het contact zolang de storing
niet is verholpen.
Bij een tijdelijke storing verdwijnt de
waarschuwing tijdens de volgende rit na
de zelfdiagnose van het
SCR-emissieregelsysteem.
Storing bevestigd tijdens de toegestane
rijfase (tussen 1.100 en 0 km)
Als de storingsmelding na 50 km rijden nog
steeds wordt weergegeven, wordt de storing in
het SCR-systeem bevestigd.
Het AdBlue-waarschuwingslampje knippert en
de melding "Storing emissieregeling: Starten
verboden binnen X kilometer” of "NO START
INX kilometer" wordt weergegeven, dus de
actieradius in mijl of kilometer.
Tijdens het rijden wordt de melding elke 30
seconden weergegeven. De waarschuwing
wordt opnieuw weergegeven zodra het contact
wordt aangezet.
U kunt nog 1.100
km rijden voordat het systeem
van de startblokkering wordt geactiveerd.
Laat het systeem zo snel mogelijk
controleren door een PEUGEOT-dealer
of door een gekwalificeerde werkplaats.
Starten geblokkeerd
Wanneer het contact is ingeschakeld, wordt
de melding "Storing emissieregeling: Starten
verboden" of "NO START IN" weergegeven.
Wanneer u de motor weer wilt starten,
moet u contact opnemen met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats.
Dimmer
dashboardverlichting
Hiermee kunt u de lichtsterkte van de
verlichting van het instrumentenpaneel en de
bedieningselementen handmatig aanpassen aan
de lichtsterkte van de omgeving.
Druk terwijl de verlichting brandt (niet in de stand
AUTO) op toets A om de verlichting feller te
laten branden of op toets B om de verlichting te
dimmen.
Laat de toets los zodra de gewenste lichtsterkte
is bereikt.
Dimmer verlichting
touchscreen
► Selecteer in het menu Instellingen de optie
" Lichtsterkte".
Page 24 of 260
22
Instrumentenpaneel
Berekend sinds de laatste nulstelling van
de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Afgelegde afstand
(km of mijl)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Teller Stop & Start-systeem
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met Stop & Start,
registreert een teller hoelang de STOP-stand
tijdens een traject is geactiveerd.
De teller wordt elke keer als u het contact aanzet
weer op nul gezet.
Of selecteer "OPTIES ", "Schermconfiguratie"
en vervolgens " Lichtsterkte".
►
Stel de lichtsterkte af door op de pijlen te
drukken of de schuif te verplaatsen.
De helderheid kan verschillend worden
ingesteld voor de dag en de nacht.
Boordcomputer
Geeft informatie over de actuele rit (actieradius,
brandstofverbruik, gemiddelde snelheid enz.).
Informatiedisplay
Informatie wordt na elkaar weergegeven.
– Afgelegde kilometers
–
De actieradius.
–
Huidig brandstofverbruik.
–
Gemiddelde snelheid.
–
T
eller van het Stop & Start-systeem.
–
Informatie van het systeem voor
snelheidslimietherkenning.
► Druk op de toets aan het uiteinde van de
ruitenwisserhendel .
► Of druk op de draaiknop op het stuurwiel.
Rit resetten
De reset wordt uitgevoerd wanneer de dagteller
wordt weergegeven.
►
Druk langer dan twee seconden op de toets
op het uiteinde van de ruitenwisserschakelaar .
►
Druk langer dan twee seconden op de knop
op het
stuurwiel.
► Druk langer dan 2 seconden op deze toets.
Enkele definities...
Actieradius
(km of mijl)
Aantal kilometers dat u nog met de resterende hoeveelheid brandstof kunt
rijden (afhankelijk van het gemiddelde verbruik
over de laatste afgelegde kilometers).
Deze waarde kan variëren door een
gewijzigde rijstijl of het rijden op een
helling, waardoor het actuele
brandstofverbruik aanzienlijk kan wijzigen.
Als de actieradius minder dan 30
km bedraagt,
verschijnen streepjes op het display.
Na het tanken van minimaal 5 liter brandstof
wordt de actieradius opnieuw berekend en
weergegeven als deze meer dan 100
km
bedraagt.
Wanneer tijdens het rijden streepjes in
plaats van waarden worden
weergegeven, dient u contact met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats op te nemen.
Actueel brandstofverbruik
(l/100 km, km/l of mpg)Berekend over de laatste seconden.
Deze functie wordt alleen weergegeven
bij snelheden vanaf 30 km/h.
Gemiddeld brandstofverbruik
(l/100 km, km/l of mpg)
Page 25 of 260
23
Instrumentenpaneel
1Berekend sinds de laatste nulstelling van
de trajectgegevens.
Gemiddelde snelheid
(km/h of mph)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Afgelegde afstand
(km of mijl)Berekend sinds de laatste nulstelling van
de trajectgegevens.
Teller Stop & Start-systeem
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met Stop & Start,
registreert een teller hoelang de STOP-stand
tijdens een traject is geactiveerd.
De teller wordt elke keer als u het contact aanzet
weer op nul gezet.
Datum en tijd instellen
Zonder audiosysteem
Stel de datum en tijd in via het display van het
instrumentenpaneel.
► Houd deze toets ingedrukt.
► Druk op een van deze toetsen om de
instelling te selecteren die u wilt wijzigen.
► Druk kort op deze toets om te
bevestigen.
► Druk op een van deze toetsen om de
instelling te wijzigen en bevestig dit
nogmaals om de nieuwe instelling op te slaan.
Page 26 of 260
24
Toegang tot de auto
Elektronische sleutel
met afstandsbediening
en ingebouwde fysieke
sleutel,
Sleutel met
afstandsbediening
Met de sleutel met afstandsbediening kunt
de auto ontgrendelen of vergrendelen door
de centrale vergrendeling te bedienen via het
portierslot of met de afstandsbediening.
De sleutel met afstandsbediening dient tevens
voor de lokalisatie van de auto, het openen
en sluiten van de tankdop en het starten of
afzetten van de motor, en maakt deel uit van de
diefstalbeveiliging.
De knoppen van de afstandsbediening
werken niet meer als het contact aan
staat.
De sleutel uitklappen/inklappen
► Druk op deze toets om de sleutel uit of in te
klappen.
De afstandsbediening kan beschadigd
raken als u niet op de toets drukt.
Keyless entry and start
Hiermee kunt u de centrale vergrendeling
bedienen om de auto op afstand te ontgrendelen
of vergrendelen.
De afstandsbediening dient tevens voor de
lokalisatie en het starten van de auto en maakt
deel uit van de diefstalbeveiliging.
Geïntegreerde sleutel
Hiermee kan de auto worden vergrendeld en
ontgrendeld als de afstandsbediening niet werkt:
–
batterij van afstandsbediening leeg, accu van
auto leeg of losgekoppeld et cetera.
–
auto staat in een gebied met sterke
elektromagnetische straling.
► Blijf aan deze knop 1 trekken om de sleutel 2
uit het apparaat te verwijderen.
Als het alarm is geactiveerd, stopt het geluidssignaal, dat klinkt als een van de
deuren met de sleutel (geïntegreerd in de
afstandsbediening) wordt geopend, wanneer
het contact wordt ingeschakeld.
Met de "Keyless entry and start"-
afstandsbediening op zak
Met dit systeem kunt u de auto ontgrendelen,
vergrendelen en starten terwijl u de
afstandsbediening op zak houdt in het
detectiegebied " A".
Page 27 of 260
25
Toegang tot de auto
2De functie handsfree-toegang werkt niet
en de portieren kunnen niet worden
geopend als het contact AAN (stand
Accessoires) is gezet met de knop "START/
STOP".
Raadpleeg de desbetreffende rubriek voor
meer informatie over het starten en stoppen
van de motor, en in het bijzonder de stand
"contact aan".
Als een van de deuren of de bagageruimte nog open is of als de
elektronische sleutel voor het Keyless entry
and start-systeem nog in de auto is
achtergebleven, dan wordt de centrale
vergrendeling uitgeschakeld.
Als de auto echter is uitgerust met een
alarmsysteem, dan wordt dit na ongeveer 45
seconden ingeschakeld.
Als de auto is ontgrendeld en de deuren of de achterklep worden daarna niet
geopend, dan wordt de auto automatisch na
ongeveer 30 seconden weer vergrendeld. Als
de auto is uitgerust met een alarmsysteem,
dan wordt dit automatisch weer ingeschakeld.
Het automatisch in- en uitklappen van de
buitenspiegels kan worden uitgeschakeld
door een PEUGEOT-dealer of gekwalificeerde
werkplaats.
Laat de auto uit veiligheidsoverwegingen
nooit onbeheerd achter, zelfs niet voor
korte tijd, zonder de elektronische sleutel van
het Keyless entry and start-systeem mee te
nemen.
Vergeet niet dat de auto kan worden gestolen
als de sleutel nog in een van de aangegeven
gebieden aanwezig is terwijl de auto niet is
vergrendeld.
De handsfree functies worden in de
ruststand gezet als ze 21 dagen niet
worden gebruikt, zodat de batterij in de
elektronische sleutel en de accu van de auto
niet leeg lopen. Druk op een van de toetsen
van de afstandsbediening of plaats de
elektronische sleutel in de lezer en start de
motor om het systeem weer te activeren.
Zie het betreffende hoofdstuk voor meer
informatie over het Keyless entry and
start-systeem.
Elektrische storingen
De elektronische sleutel werkt in
sommige gevallen niet goed in de nabijheid
van elektronische apparatuur zoals telefoon
(ingeschakeld of in stand-by), laptop en
sterke magnetische velden.
Lokaliseren van de auto
Met deze functie kunt u uw vergrendelde auto op
afstand herkennen, door:
– Knipperen van de richtingaanwijzers
gedurende ongeveer 10 seconden.
–
Branden van de plafonniers.
► Druk op deze knop.
Verlichting inschakelen met
de afstandsbediening
Druk kort op deze knop om de verlichting
via de afstandsbediening te activeren
(inschakelen van het parkeerlicht, het dimlicht en
de kentekenplaatverlichting).
Door deze knop een tweede keer in te drukken
terwijl de verlichting nog brandt, wordt de
verlichting via de afstandsbediening weer
uitgeschakeld.
Advies
Afstandsbediening
De afstandsbediening is een gevoelig
apparaat dat met hoge frequentie werkt; zit
niet aan de afstandsbediening terwijl u deze
in uw zak hebt, omdat u dan per ongeluk de
auto kunt ontgrendelen.
Druk niet op de toetsen van de
afstandsbediening wanneer u buiten het
bereik van de auto bent, omdat dat ervoor
kan zorgen dat de afstandsbediening
niet meer werkt. In dat geval moet de
afstandsbediening worden gereset.
Page 28 of 260

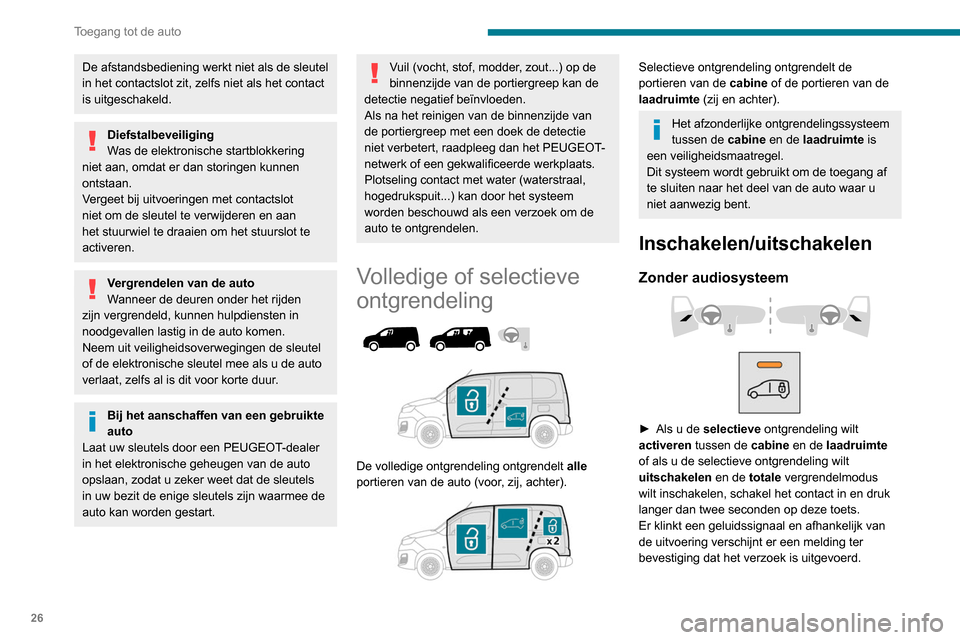

26
Toegang tot de auto
De afstandsbediening werkt niet als de sleutel
in het contactslot zit, zelfs niet als het contact
is uitgeschakeld.
Diefstalbeveiliging
Was de elektronische startblokkering
niet aan, omdat er dan storingen kunnen
ontstaan.
Vergeet bij uitvoeringen met contactslot
niet om de sleutel te verwijderen en aan
het stuurwiel te draaien om het stuurslot te
activeren.
Vergrendelen van de auto
Wanneer de deuren onder het rijden
zijn vergrendeld, kunnen hulpdiensten in
noodgevallen lastig in de auto komen.
Neem uit veiligheidsoverwegingen de sleutel
of de elektronische sleutel mee als u de auto
verlaat, zelfs al is dit voor korte duur.
Bij het aanschaffen van een gebruikte
auto
Laat uw sleutels door een PEUGEOT-dealer
in het elektronische geheugen van de auto
opslaan, zodat u zeker weet dat de sleutels
in uw bezit de enige sleutels zijn waarmee de
auto kan worden gestart.
Vuil (vocht, stof, modder, zout...) op de
binnenzijde van de portiergreep kan de
detectie negatief beïnvloeden.
Als na het reinigen van de binnenzijde van
de portiergreep met een doek de detectie
niet verbetert, raadpleeg dan het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Plotseling contact met water (waterstraal,
hogedrukspuit...) kan door het systeem
worden beschouwd als een verzoek om de
auto te ontgrendelen.
Volledige of selectieve
ontgrendeling
De volledige ontgrendeling ontgrendelt alle
portieren van de auto (voor, zij, achter).
Selectieve ontgrendeling ontgrendelt de
portieren van de cabine of de portieren van de
laadruimte (zij en achter).
Het afzonderlijke ontgrendelingssysteem
tussen de cabine en de laadruimte is
een veiligheidsmaatregel.
Dit systeem wordt gebruikt om de toegang af
te sluiten naar het deel van de auto waar u
niet aanwezig bent.
Inschakelen/uitschakelen
Zonder audiosysteem
► Als u de selectieve ontgrendeling wilt
activeren tussen de cabine en de laadruimte
of als u de selectieve ontgrendeling wilt
uitschakelen en de totale vergrendelmodus
wilt inschakelen, schakel het contact in en druk
langer dan twee seconden op deze toets.
Er klinkt een geluidssignaal en afhankelijk van
de uitvoering verschijnt er een melding ter
bevestiging dat het verzoek is uitgevoerd.
Page 29 of 260
27
Toegang tot de auto
2Met audiosysteem of touchscreen
Het in- en uitschakelen van
de selectieve ontgrendeling
tussen het bestuurdersportier, de andere
portieren en de achterklep vindt plaats via het
configuratiemenu van de auto.
Alle portieren ontgrendelen
Met de sleutel
► Steek om de auto volledig te ontgrendelen
de sleutel in het slot en draai deze in de richting
van de voorzijde van de auto.
►
T
rek vervolgens aan de portiergreep om het
portier te openen.
Het alarmsysteem (indien aanwezig) wordt niet
opnieuw uitgeschakeld. Het alarm zal worden
geactiveerd door het openen van een portier en
kan worden uitgeschakeld door het contact aan
te zetten.
Met de afstandsbediening
► Druk op een van deze toetsen
om de auto te ontgrendelen.
Het ontgrendelen wordt bevestigd door
het gedurende ongeveer 2 seconden
snel knipperen van de richtingaanwijzers.
Afhankelijk van de uitvoering van uw
auto worden gelijktijdig de buitenspiegels
uitgeklapt.
Met de Keyless entry and start op zak
► Leg, om de auto te ontgrendelen, terwijl
u de afstandsbediening op zak hebt binnen
de detectiezone A, uw hand op de achterzijde
van een van de handgrepen (voorportier,
handbediende schuifdeur of achterdeur).
►
T
rek aan de handgreep om de
desbetreffende deur te openen.
Met achterdeuren
► Plaats, om de auto te ontgrendelen, met de
afstandsbediening binnen de detectiezone A
, uw
hand achter de handgreep van de achterdeur. ►
T
rek vervolgens aan de handgreep om de
achterdeur te openen.
Met achterklep
► Druk, als de afstandsbediening zich
binnen het detectiegebied A
bevindt, op de
ontgrendelknop van de achterklep om de auto te
ontgrendelen.
►
Open de achterklep.
Selectief ontgrendelen
Met de afstandsbediening
► Druk één keer op deze toets om alleen
de portieren van het
passagierscompartiment te ontgrendelen.
►
Druk nogmaals op deze toets om
schuifdeuren en achterdeuren van de
laadruimte
te ontgrendelen.
of
Page 30 of 260
28
Toegang tot de auto
► Druk op deze toets op de
afstandsbediening om alleen de
laadruimte
te ontgrendelen.
Het ontgrendelen wordt bevestigd door
het gedurende ongeveer 2 seconden
snel knipperen van de richtingaanwijzers.
Afhankelijk van de uitvoering van uw
auto worden gelijktijdig de buitenspiegels
uitgeklapt.
Met Keyless entry and start met de
elektronische sleutel op zak
► Om alleen de cabine te ontgrendelen,
terwijl u de afstandsbediening op zak hebt
binnen detectiezone A, moet u uw hand aan de
achterkant van de portiergreep van het
bestuurdersportier houden.
► Om alleen de cabine te ontgrendelen,
terwijl u de afstandsbediening op zak hebt
binnen detectiezone B, moet u uw hand aan de
achterkant van de portiergreep van het
bestuurdersportier houden.
►
T
rek vervolgens aan de portiergreep om de
cabine te openen.
De vergrendelingsstatus van de
laadruimte blijft ongewijzigd.
►
Om alleen de laadruimte
te ontgrendelen,
terwijl u de afstandsbediening op zak hebt
binnen detectiezone A of B of C, moet u uw
hand aan de achterkant van een linker of rechter
portiergreep houden of het achterportier (de
linker achterdeur of de achterklep).
►
T
rek aan de handgreep om de laadruimte te
openen.
Afhankelijk van de uitvoering worden de buitenspiegels alleen uitgeklapt wanneer
de cabine wordt ontgrendeld en het
alarmsysteem is uitgeschakeld.
Ontgrendelen
Het ontgrendelen wordt aangegeven
door het gedurende enkele seconden
snel knipperen van de richtingaanwijzers.
Afhankelijk van de uitvoering worden de
buitenspiegels uitgeklapt en wordt het
alarmsysteem uitgeschakeld.
Met de sleutel
► Steek om de auto volledig te ontgrendelen
de sleutel in het slot en draai deze in de richting
van de voorzijde van de auto.
►
T
rek vervolgens aan de portiergreep om het
portier te openen.
Het alarmsysteem (indien aanwezig) wordt niet
opnieuw uitgeschakeld. Het alarm zal worden
geactiveerd door het openen van een portier en
kan worden uitgeschakeld door het contact aan
te zetten.
Met de afstandsbediening
► Druk op deze toets om de auto te
ontgrendelen.
Met het Keyless Entry and
Start-systeem "met de
elektronische sleutel op
zak"
► Leg, om de auto te ontgrendelen, terwijl u
de afstandsbediening op zak hebt binnen de
