PEUGEOT PARTNER 2022 Omistajan Käsikirja (in Finnish)

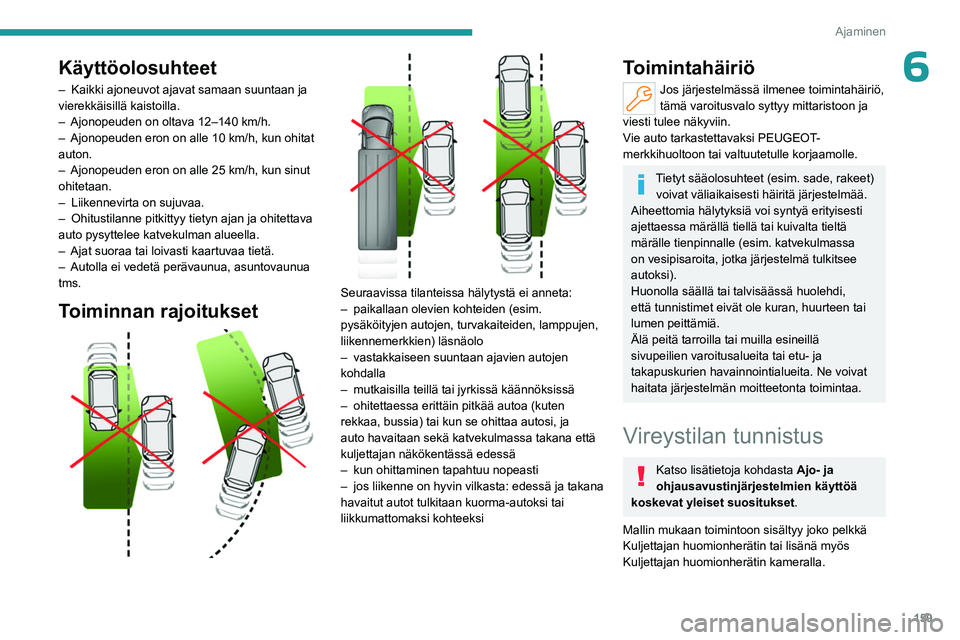

159
Ajaminen
6Käyttöolosuhteet
– Kaikki ajoneuvot ajavat samaan suuntaan ja
vierekkäisillä kaistoilla.
–

Ajonopeuden on oltava 12–140
km/h.
–

Ajonopeuden eron on alle 10 km/h, kun ohitat
auton.
–


Ajonopeuden eron on alle 25 km/h, kun sinut
ohitetaan.
–


Liikennevirta on sujuvaa.
–


Ohitustilanne pitkittyy tietyn ajan ja ohitettava
auto pysyttelee katvekulman alueella.
–


Ajat suoraa tai loivasti kaartuvaa tietä.
–


Autolla ei vedetä perävaunua, asuntovaunua
tms.
Toiminnan rajoitukset



Seuraavissa tilanteissa hälytystä ei anneta:
– paikallaan olevien kohteiden (esim.
pysäköityjen autojen, turvakaiteiden, lamppujen,
liikennemerkkien) läsnäolo
–

vastakkaiseen suuntaan ajavien autojen
kohdalla
–


mutkaisilla teillä tai jyrkissä käännöksissä
–


ohitettaessa erittäin pitkää autoa (kuten
rekkaa, bussia) tai kun se ohittaa autosi, ja
auto havaitaan sekä katvekulmassa takana että
kuljettajan näkökentässä edessä
–


kun ohittaminen tapahtuu nopeasti
–


jos liike
nne on hyvin vilkasta: edessä ja takana
havaitut autot tulkitaan kuorma-autoksi tai
liikkumattomaksi kohteeksi
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon ja
viesti tulee näkyviin.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tietyt sääolosuhteet (esim. sade, rakeet) voivat väliaikaisesti häiritä järjestelmää.
Aiheettomia hälytyksiä voi syntyä erityisesti
ajettaessa märällä tiellä tai kuivalta tieltä
märälle tienpinnalle (esim. katvekulmassa
on vesipisaroita, jotka järjestelmä tulkitsee
autoksi).
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen tai
lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
sivupeilien varoitusalueita tai etu- ja
takapuskurien havainnointialueita. Ne voivat
haitata järjestelmän moitteetonta toimintaa.
Vireystilan tunnistus
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Mallin mukaan toimintoon sisältyy joko pelkkä
Kuljettajan huomionherätin tai lisänä myös
Kuljettajan huomionherätin kameralla.

160
Ajaminen
Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
– puuttuvat, kuluneet tai peittyneet
(lumi, muta) tiemerkinnät tai moninaiset
tiemerkinnät (tietyöt);
– lyhyt välimatka edellä ajavaan
(kaistamerkinnät eivät havaittavissa);
– kapeat, mutkaiset jne. tiet.
Pysäköintitutka
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa esteistä (esim.
jalankulkija, ajoneuvo, puu, turvakaide), jotka se
on havainnut puskurissa olevien anturien avulla.
Näitä järjestelmiä ei ole millään tapaa
suunniteltu pitämään kuljettajaa hereillä
tai estämään kuljettajaa nukahtamasta rattiin.
Kuljettajan vastuulla on pysähtyä, kun olo
tuntuu väsyneeltä.
Pidä tauko, jos olet väsynyt, tai vähintään 2
tunnin välein.
Kytkeminen päälle / pois
päältä
Asetuksia muutetaan kosketusnäytön Driving /Ajoon
liittyvät tiedot -valikon kautta.
Järjestelmän tila säilyy muistissa, vaikka
sytytysvirta katkaistaan.
Kuljettajan huomionherätin
Järjestelmä antaa hälytyksen, kun se
havaitsee, että kuljettaja ei ole pitänyt
taukoa ajettuaan kaksi tuntia yli 70 km/h:n
nopeudella.
Hälytys tuo näyttöön viestin, joka kehottaa
kuljettajaa pitämään tauon, ja merkkiääni kuuluu.
Jos kuljettaja ei noudata ohjetta, hälytys toistuu
tunnin välein, kunnes auto pysäytetään.
Järjestelmä nollautuu, jos jokin seuraavista
ehdoista täyttyy:
–

Moottori käy ja auto seisoo vähintään 15
minuutta.
–


Sytytysvirta on ollut katkaistuna muutamia
minuutteja.
– Kuljettajan turvavyö on irrotettu lukituksesta ja
kuljettajan ovi on auki.
Heti, kun ajonopeus on alle 70 km/h,
järjestelmä asettuu valmiustilaan.
Ajoajan laskeminen alkaa uudelleen, kun
ajonopeus ylittää nopeuden 70
km/h.
Kuljettajan huomionherätin
kameralla
Mallin mukaan Kuljettajan
huomionherätin saattaa olla yhdistetty Kuljettajan
huomionherätin kameralla-järjestelmään.


Järjestelmä arvioi kuljettajan vireys-,
väsymys- ja häiriötekijätilan tunnistamalla
poikkeamat ajolinjassa suhteessa kaistaviivoihin.
Tämän tehdäkseen järjestelmä käyttää tuulilasin \
yläosaan sijoitettua kameraa.
Järjestelmä toimii parhaiten nopeilla teillä
(nopeus yli 70
km/h).
Ensimmäisen tason hälytys antaa kuljettajalle
”Ole tarkkaavainen! ” -varoitusviestin
merkkiäänen kanssa.
Kun kolme ensimmäisen tason hälytystä
on annettu, uusi hälytys laukeaa ja viesti
Vaarallinen ajaminen: pidä tauko. tulee
näyttöön ja samalla kuuluu voimakkaampi
merkkiääni.
Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
–

huonot näkyvyysolosuhteet (esim.
tievalaistus riittämätön, lumisade, vesisade,
sumu)
–


häikäistyminen (esim. vastaantulevan
auton valot, kirkas auringonpaiste,
heijastukset märästä tienpinnasta, tunnelista
ulosajo, valon ja varjon vaihtelut)
–


kameran edessä oleva tuulilasin alue on
likaantunut, höyrystynyt, huurtunut, luminen,
vahingoittunut tai peitetty tarralla
–


puuttuvat, kuluneet tai peittyneet
(lumi, muta) tiemerkinnät tai moninaiset
tiemerkinnät (tietyöt)
–


lyhyt välimatka edellä ajavaan
(kaistamerkinnät eivät havaittavissa)
–


kapeat tai mutkaiset tiet.
Tietyissä ajo-olosuhteissa (huonokuntoinen tie, voimakas tuuli)
järjestelmä saattaa antaa tahattomia
hälytyksiä kuljettajan vireystilasta riippumatta.

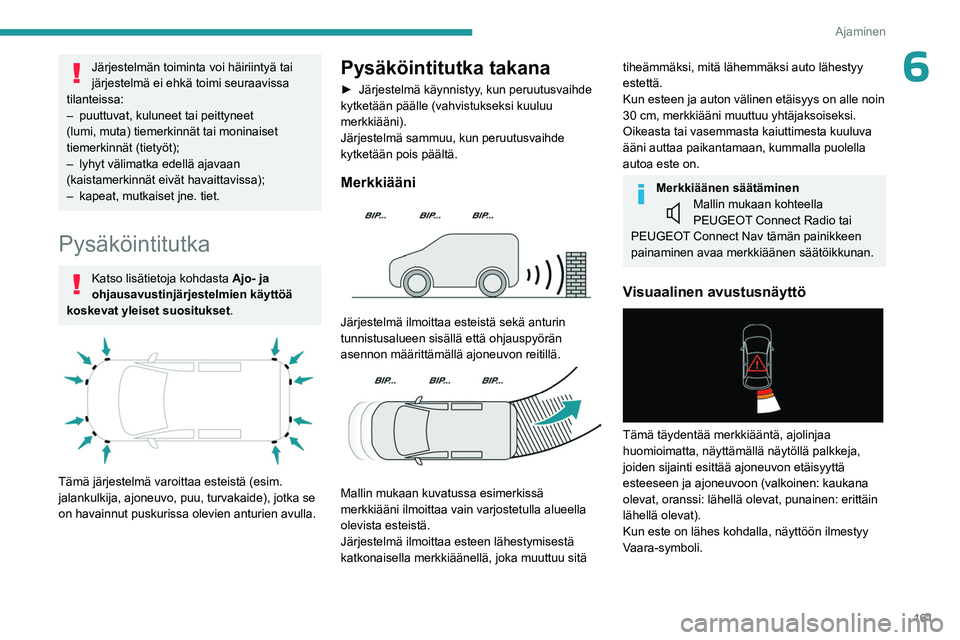

161
Ajaminen
6Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
–

puuttuvat, kuluneet tai peittyneet
(lumi, muta) tiemerkinnät tai moninaiset
tiemerkinnät (tietyöt);
–


lyhyt välimatka edellä ajavaan
(kaistamerkinnät eivät havaittavissa);
–


kapeat, mutkaiset jne. tiet.
Pysäköintitutka
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa esteistä (esim.
jalankulkija, ajoneuvo, puu, turvakaide), jotka se
on havainnut puskurissa olevien anturien avulla.
Pysäköintitutka takana
►  Järjestelmä käynnistyy, kun peruutusvaihde
kytketään päälle (vahvistukseksi kuuluu
merkkiääni).
Järjestelmä sammuu, kun peruutusvaihde
kytketään pois päältä.
Merkkiääni

Järjestelmä ilmoittaa esteistä sekä anturin
tunnistusalueen sisällä että ohjauspyörän
asennon määrittämällä ajoneuvon reitillä.


Mallin mukaan kuvatussa esimerkissä
merkkiääni ilmoittaa vain varjostetulla alueella
olevista esteistä.
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi, mitä lähemmäksi auto lähestyy
estettä.
Kun esteen ja auton välinen etäisyys on alle noin
30 cm, merkkiääni muuttuu yhtäjaksoiseksi.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Merkkiäänen säätäminenMallin mukaan kohteella
PEUGEOT Connect Radio tai
PEUGEOT Connect Nav tämän painikkeen
painaminen avaa merkkiäänen säätöikkunan.
Visuaalinen avustusnäyttö

Tämä täydentää merkkiääntä, ajolinjaa
huomioimatta, näyttämällä näytöllä palkkeja,
joiden sijainti esittää ajoneuvon etäisyyttä
esteeseen ja ajoneuvoon (valkoinen: kaukana
olevat, oranssi: lähellä olevat, punainen: erittäin
lähellä olevat).
Kun este on lähes kohdalla, näyttöön ilmestyy
Vaara-symboli.

162
Ajaminen
Peruutuskamera

Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Sytytysvirran ollessa kytkettynä tämä järjestelmä
käyttää lisäjarruvalon korkeudelle asennettua
kameraa ja näyttää näytöllä kuvaa auton
takaa (jos kyseessä on pakettiauto tai täydellä
väliseinällä varustettu auto).
Peruutuskamera käynnistyy automaattisesti, kun
peruutusvaihde kytketään. Kuva näkyy näytöllä.
Näyttö sammuu, kun vaihteisto on vapaalla tai
eteenajovaihteella.




Pysäköintitutka edessä
Takana olevan pysäköintitutkan lisänä
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10 km/h.
Edessä olevan pysäköintitutkan toiminnot
keskeytetään, jos auto pysähtyy yli kolmeksi
sekunniksi eteenpäin menevä vaihde päällä, jos
estettä ei enää havaita tai jos ajoneuvon nopeus
on yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa sen reitillä olevan esteen
suhteessa ajoneuvoon edessä tai takana.
Pysäköintitutkat sivulla

Järjestelmä taltioi kiinteiden esteiden sijainnin
ohjausliikkeen aikana puskurien kyljissä olevilla
neljällä lisäanturilla ja ilmoittaa esteistä, kun ne
sijaitsevat auton sivulla.
Vain kiinteät esteet ilmoitetaan oikein.
Ohjausliikkeen alussa havaituista
liikkuvista esteistä voidaan antaa virheellinen
ilmoitus, kun taas auton sivuille ilmestyvistä
liikkuvista esteistä, joita ei havaittu aiemmin,
ei anneta ilmoitusta.
Ajosuoritteen aikana tallennetut esteet tyhjennetään tietokoneen muistista, kun
sytytysvirta katkaistaan.
Kytkeminen päälle / pois
päältä
Ilman kosketusnäyttöä



►  Kytke järjestelmä päälle tai pois päältä painamalla tätä painiketta.
Merkkivalo syttyy, kun järjestelmä kytketään
pois käytöstä
.
Kosketusnäytön kanssa
Asetuksia muutetaan kosketusnäytön Driving /Ajoon
liittyvät tiedot -valikon kautta.
Järjestelmän tila säilyy muistissa, vaikka
sytytysvirta katkaistaan.


Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos auton
valmistajan ohjeiden mukaisesti asennettuun
vetokoukkuun kiinnitetään perävaunu tai
pyöränkuljetusteline.
Tässä tapauksessa auton takaa tulevassa
kuvassa näytetään perävaunun ääriviivat.
Pysäköintitutkat kytkeytyvät pois päältä, kun
Park Assist mittaa pysäköintitilaa.
Katso lisätietoja Park Assist -toiminnosta asiaa
käsittelevästä kohdasta.
Toiminnan rajoitukset
Jos tavaratila on kuormattu täyteen, auton
kallistus voi häiritä etäisyysmittausta.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö
peruutusvaihteelle vaihdettaessa, tämä
varoitusvalo syttyy mittaristoon, viesti tulee
näkyviin ja kuuluu merkkiääni (lyhyt piippaus).
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.

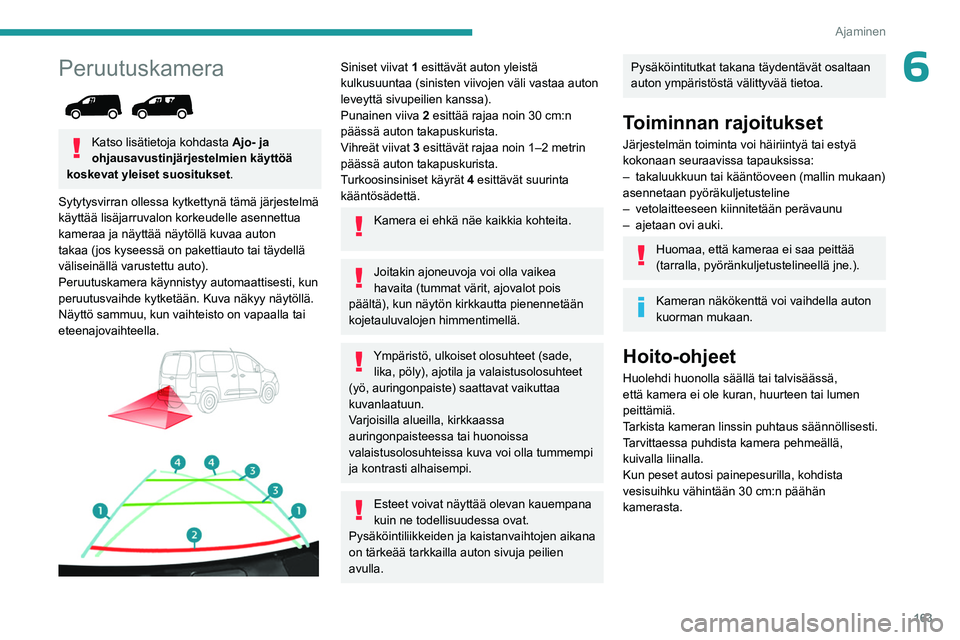

163
Ajaminen
6Peruutuskamera

Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Sytytysvirran ollessa kytkettynä tämä järjestelmä
käyttää lisäjarruvalon korkeudelle asennettua
kameraa ja näyttää näytöllä kuvaa auton
takaa (jos kyseessä on pakettiauto tai täydellä
väliseinällä varustettu auto).
Peruutuskamera käynnistyy automaattisesti, kun
peruutusvaihde kytketään. Kuva näkyy näytöllä.
Näyttö sammuu, kun vaihteisto on vapaalla tai
eteenajovaihteella.




Siniset viivat 1 esittävät auton yleistä
kulkusuuntaa (sinisten viivojen väli vastaa auton
leveyttä sivupeilien kanssa).
Punainen viiva 2 esittää rajaa noin 30 cm:n
päässä auton takapuskurista.
Vihreät viivat 3 esittävät rajaa noin 1–2 metrin
päässä auton takapuskurista.
Turkoosinsiniset käyrät 4 esittävät suurinta
kääntösädettä.
Kamera ei ehkä näe kaikkia kohteita.
Joitakin ajoneuvoja voi olla vaikea
havaita (tummat värit, ajovalot pois
päältä), kun näytön kirkkautta pienennetään
kojetauluvalojen himmentimellä.
Ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet
(yö, auringonpaiste) saattavat vaikuttaa
kuvanlaatuun.
Varjoisilla alueilla, kirkkaassa
auringonpaisteessa tai huonoissa
valaistusolosuhteissa kuva voi olla tummempi
ja kontrasti alhaisempi.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Pysäköintiliikkeiden ja kaistanvaihtojen aikana
on tärkeää tarkkailla auton sivuja peilien
avulla.
Pysäköintitutkat takana täydentävät osaltaan
auton ympäristöstä välittyvää tietoa.
Toiminnan rajoitukset
Järjestelmän toiminta voi häiriintyä tai estyä
kokonaan seuraavissa tapauksissa:
–

takaluukkuun tai kääntöoveen (mallin mukaan)
asennetaan pyöräkuljetusteline
–


vetolaitteeseen kiinnitetään perävaunu
–


ajetaan ovi auki.
Huomaa, että kameraa ei saa peittää
(tarralla, pyöränkuljetustelineellä jne.).
Kameran näkökenttä voi vaihdella auton
kuorman mukaan.
Hoito-ohjeet
Huolehdi huonolla säällä tai talvisäässä,
että kamera ei ole kuran, huurteen tai lumen
peittämiä.
Tarkista kameran linssin puhtaus säännöllisesti.
Tarvittaessa puhdista kamera pehmeällä,
kuivalla liinalla.
Kun peset autosi painepesurilla, kohdista
vesisuihku vähintään 30
cm:n päähän
kamerasta.

164
Ajaminen
Peruutuskamera ei ehkä näe kaikkia
kohteita.
Joitakin ajoneuvoja voi olla vaikea
havaita (tummat värit, ajovalot pois
päältä), kun näytön kirkkautta pienennetään
kojetauluvalojen himmentimellä.
Ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet
(yö, auringonpaiste) saattavat vaikuttaa
kuvanlaatuun.
Varjoisilla alueilla, kirkkaassa
auringonpaisteessa tai huonoissa
valaistusolosuhteissa kuva voi olla tummempi
ja kontrasti alhaisempi.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Pysäköintiliikkeiden ja kaistanvaihtojen aikana
on tärkeää tarkkailla auton sivuja peilien
avulla.
Pysäköintitutkat takana täydentävät osaltaan
auton ympäristöstä välittyvää tietoa.
Kytkeminen päälle / pois
päältä
Järjestelmä käynnistyy automaattisesti, kun
sytytysvirta kytketään.

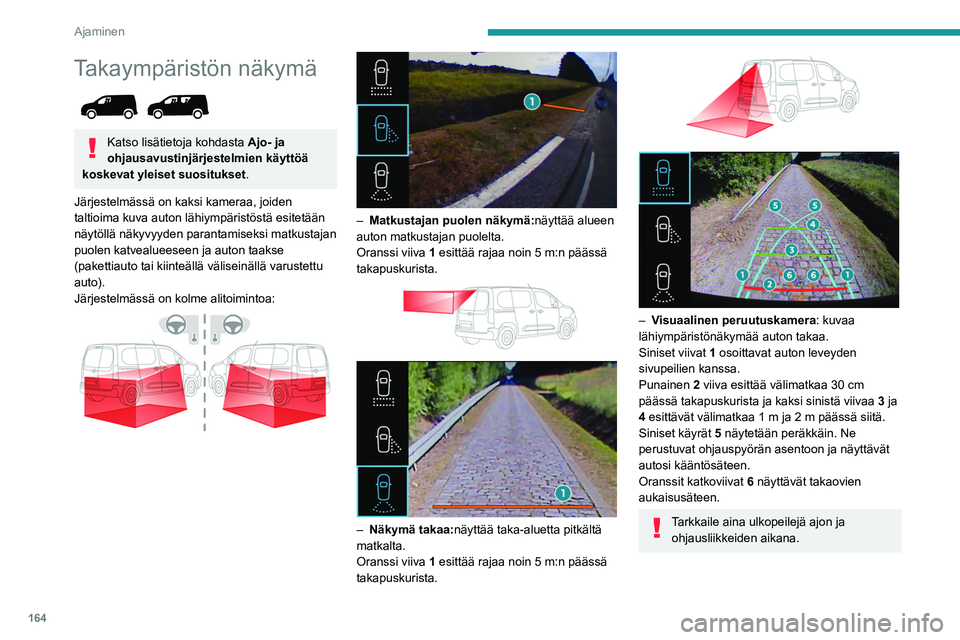

Takaympäristön näkymä

Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Järjestelmässä on kaksi kameraa, joiden
taltioima kuva auton lähiympäristöstä esitetään
näytöllä näkyvyyden parantamiseksi matkustajan
puolen katvealueeseen ja auton taakse
(pakettiauto tai kiinteällä väliseinällä varustettu
auto).
Järjestelmässä on kolme alitoimintoa:




– Matkustajan puolen näkymä: näyttää alueen
auton matkustajan puolelta.
Oranssi viiva 1 esittää rajaa noin 5
m:n päässä
takapuskurista.




– Näkymä takaa: näyttää taka-aluetta pitkältä
matkalta.
Oranssi viiva
1 esittää rajaa noin 5 m:n päässä
takapuskurista.




– Visuaalinen peruutuskamera: kuvaa
lähiympäristönäkymää auton takaa.
Siniset viivat 1 osoittavat auton leveyden
sivupeilien kanssa.
Punainen 2 viiva esittää välimatkaa 30
cm
päässä takapuskurista ja kaksi sinistä viivaa 3 ja
4 esittävät välimatkaa 1
m ja 2 m päässä siitä.
Siniset käyrät 5 näytetään peräkkäin. Ne
perustuvat ohjauspyörän asentoon ja näyttävät
autosi kääntösäteen.
Oranssit katkoviivat 6 näyttävät takaovien
aukaisusäteen.
Tarkkaile aina ulkopeilejä ajon ja ohjausliikkeiden aikana.

165
Ajaminen
6Peruutuskamera ei ehkä näe kaikkia
kohteita.
Joitakin ajoneuvoja voi olla vaikea
havaita (tummat värit, ajovalot pois
päältä), kun näytön kirkkautta pienennetään
kojetauluvalojen himmentimellä.
Ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet
(yö, auringonpaiste) saattavat vaikuttaa
kuvanlaatuun.
Varjoisilla alueilla, kirkkaassa
auringonpaisteessa tai huonoissa
valaistusolosuhteissa kuva voi olla tummempi
ja kontrasti alhaisempi.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Pysäköintiliikkeiden ja kaistanvaihtojen aikana
on tärkeää tarkkailla auton sivuja peilien
avulla.
Pysäköintitutkat takana täydentävät osaltaan
auton ympäristöstä välittyvää tietoa.

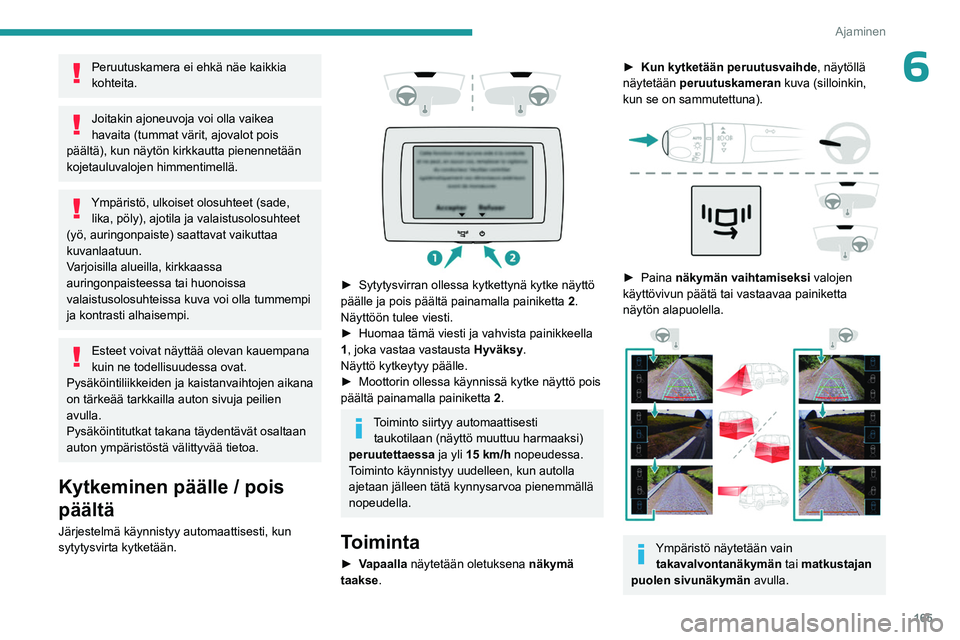

Kytkeminen päälle / pois
päältä
Järjestelmä käynnistyy automaattisesti, kun
sytytysvirta kytketään.




►  Sytytysvirran ollessa kytkettynä kytke näyttö päälle ja pois päältä painamalla painiketta 2
.
Näyttöön tulee viesti.
►  Huomaa
  tämä   viesti   ja   vahvista   painikkeella  
1

, joka vastaa vastausta Hyväksy .
Näyttö kytkeytyy päälle.
►  Moottorin
  ollessa   käynnissä   kytke   näyttö   pois  
päältä painamalla painiketta 2

.
Toiminto siirtyy automaattisesti taukotilaan (näyttö muuttuu harmaaksi)
peruutettaessa ja yli 15
km/h nopeudessa.
Toiminto käynnistyy uudelleen, kun autolla
ajetaan jälleen tätä kynnysarvoa pienemmällä
nopeudella.
Toiminta
►  Vapaalla näytetään oletuksena näkymä
taakse .
► Kun kytketään peruutusvaihde, näytöllä
näytetään peruutuskameran kuva (silloinkin,
kun se on sammutettuna).


►  Paina näkymän vaihtamiseksi valojen
käyttövivun päätä tai vastaavaa painiketta
näytön alapuolella.


Ympäristö näytetään vain takavalvontanäkymän tai matkustajan
puolen sivunäkymän avulla.

166
Ajaminen
Toimintaperiaate

Auton lähiympäristöä kuvataan takakameralla
ajettaessa alhaisella nopeudella.
Kuva autosta yläpuolelta lähiympäristöineen
rekonstruoidaan (esitetään sinisten sulkeiden
välissä) reaaliajassa sitä mukaa kuin auton
liikkuminen tapahtuu.
Tämä helpottaa auton ääriviivojen hahmotusta
pysäköitäessä ja visualisoi kaikki lähellä olevat
esteet. Näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta.
Näkymä taakse

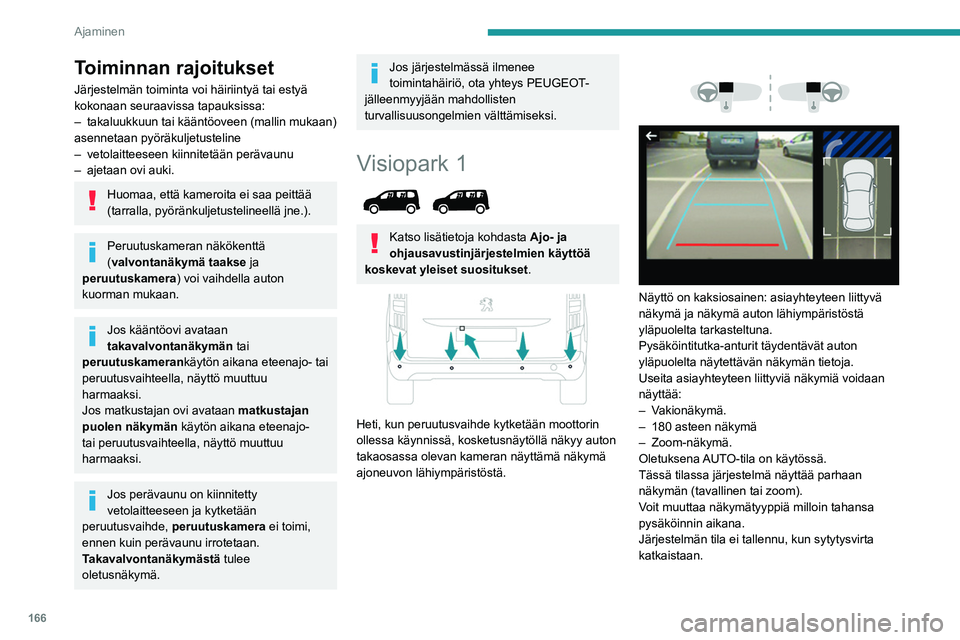

Toiminnan rajoitukset
Järjestelmän toiminta voi häiriintyä tai estyä
kokonaan seuraavissa tapauksissa:
–
takaluukkuun tai kääntöoveen (mallin mukaan)
asennetaan pyöräkuljetusteline
–


vetolaitteeseen kiinnitetään perävaunu
–


ajetaan ovi auki.
Huomaa, että kameroita ei saa peittää
(tarralla, pyöränkuljetustelineellä jne.).
Peruutuskameran näkökenttä
(valvontanäkymä taakse ja
peruutuskamera ) voi vaihdella auton
kuorman mukaan.
Jos kääntöovi avataan
takavalvontanäkymän tai
peruutuskameran käytön aikana eteenajo- tai
peruutusvaihteella, näyttö muuttuu
harmaaksi.
Jos matkustajan ovi avataan matkustajan
puolen näkymän käytön aikana eteenajo-
tai peruutusvaihteella, näyttö muuttuu
harmaaksi.
Jos perävaunu on kiinnitetty
vetolaitteeseen ja kytketään
peruutusvaihde, peruutuskamera ei toimi,
ennen kuin perävaunu irrotetaan.
Takavalvontanäkymästä tulee
oletusnäkymä.
Jos järjestelmässä ilmenee
toimintahäiriö, ota yhteys PEUGEOT-
jälleenmyyjään mahdollisten
turvallisuusongelmien välttämiseksi.
Visiopark 1

Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Heti, kun peruutusvaihde kytketään moottorin
ollessa käynnissä, kosketusnäytöllä näkyy auton
takaosassa olevan kameran näyttämä näkymä
ajoneuvon lähiympäristöstä.




Näyttö on kaksiosainen: asiayhteyteen liittyvä
näkymä ja näkymä auton lähiympäristöstä
yläpuolelta tarkasteltuna.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta näytettävän näkymän tietoja.
Useita asiayhteyteen liittyviä näkymiä voidaan
näyttää:
– Vakionäkymä.
–

180 asteen näkymä
–

Zoom-näkymä.
Oletuksena AUTO-tila on käytössä.
Tässä tilassa järjestelmä näyttää parhaan
näkymän (tavallinen tai zoom).
Voit muuttaa näkymätyyppiä milloin tahansa
pysäköinnin aikana.
Järjestelmän tila ei tallennu, kun sytytysvirta
katkaistaan.

167
Ajaminen

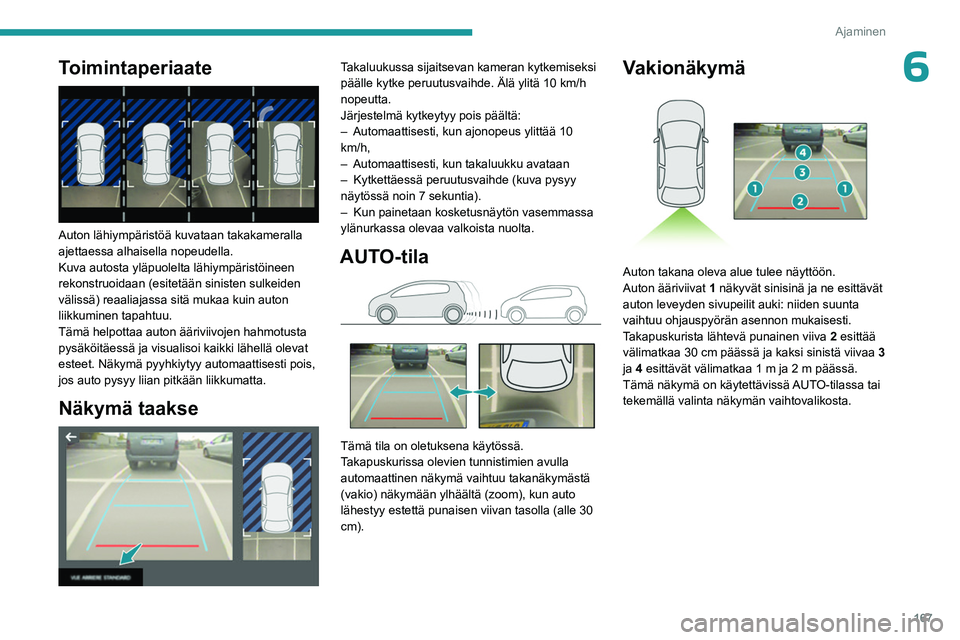

6Toimintaperiaate

Auton lähiympäristöä kuvataan takakameralla
ajettaessa alhaisella nopeudella.
Kuva autosta yläpuolelta lähiympäristöineen
rekonstruoidaan (esitetään sinisten sulkeiden
välissä) reaaliajassa sitä mukaa kuin auton
liikkuminen tapahtuu.
Tämä helpottaa auton ääriviivojen hahmotusta
pysäköitäessä ja visualisoi kaikki lähellä olevat
esteet. Näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta.
Näkymä taakse

Takaluukussa sijaitsevan kameran kytkemiseksi
päälle kytke peruutusvaihde. Älä ylitä 10 km/h
nopeutta.
Järjestelmä kytkeytyy pois päältä:
–
Automaattisesti, kun ajonopeus ylittää 10
km/h,
–


Automaattisesti, kun takaluukku avataan
–


Kytkettäessä peruutusvaihde (kuva pysyy
näytössä noin 7 sekuntia).
–


Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
AUTO-tila

Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
(vakio) näkymään ylhäältä (zoom), kun auto
lähestyy estettä punaisen viivan tasolla (alle 30
cm).
Vakionäkymä

Auton takana oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.

168
Ajaminen
Toiminta
►  Kun lähestyt pysäköintialuetta, hidasta auton 
nopeus 30 km/h nopeuteen tai sen alle.
Toiminnon kytkeminen päälle
Toiminto otetaan käyttöön kosketusnäytön valikossa Ajoon
liittyvät tiedot / Driving .
Valitse Park Assist.
Katvekulman valvonta -järjestelmä
kytkeytyy pois käytöstä, kun toiminto
otetaan käyttöön.
Voit ottaa toiminnon koska vain pois
käytöstä siihen asti, kunnes ohjausliike
pysäköintipaikkaan pysäköimiseksi tai sieltä
poistumiseksi alkaa painamalla näyttösivun
ylävasemmassa nurkassa olevaa nuolta.
Ohjausliikkeen tyypin valitseminen

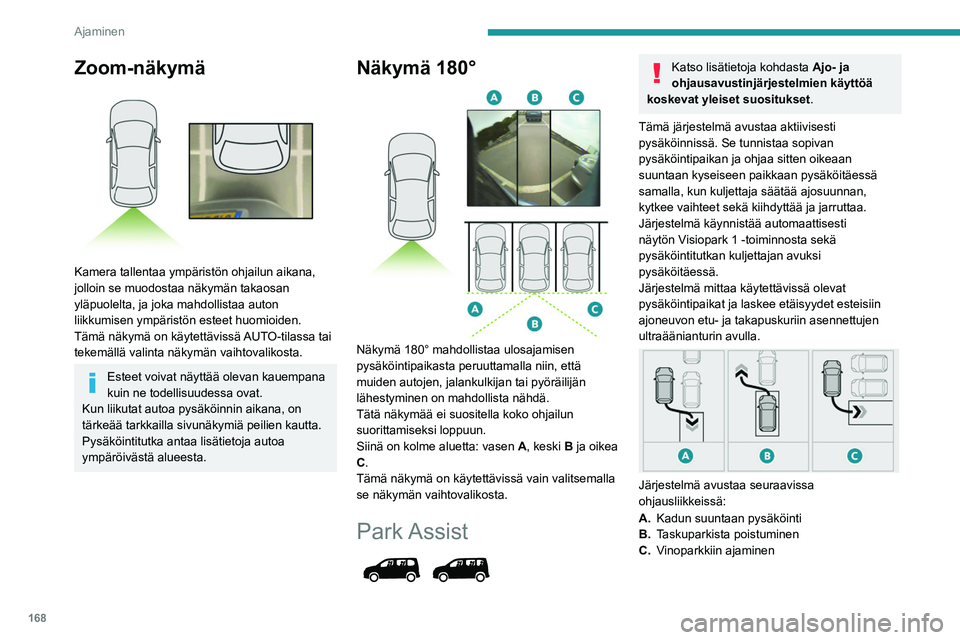

Zoom-näkymä

Kamera tallentaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutka antaa lisätietoja autoa
ympäröivästä alueesta.
Näkymä 180°

Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla niin, että
muiden autojen, jalankulkijan tai pyöräilijän
lähestyminen on mahdollista nähdä.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Siinä on kolme aluetta: vasen A, keski B ja oikea
C.
Tämä näkymä on käytettävissä vain valitsemalla
se näkymän vaihtovalikosta.
Park Assist

Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Tämä järjestelmä avustaa aktiivisesti
pysäköinnissä. Se tunnistaa sopivan
pysäköintipaikan ja ohjaa sitten oikeaan
suuntaan kyseiseen paikkaan pysäköitäessä
samalla, kun kuljettaja säätää ajosuunnan,
kytkee vaihteet sekä kiihdyttää ja jarruttaa.
Järjestelmä käynnistää automaattisesti
näytön
Visiopark 1 -toiminnosta sekä
pysäköintitutkan kuljettajan avuksi
pysäköitäessä.
Järjestelmä mittaa käytettävissä olevat
pysäköintipaikat ja laskee etäisyydet esteisiin
ajoneuvon etu- ja takapuskuriin asennettujen
ultraäänianturin avulla.


Järjestelmä avustaa seuraavissa
ohjausliikkeissä:
A. Kadun suuntaan pysäköinti
B. Taskuparkista poistuminen
C. Vinoparkkiin ajaminen
