PEUGEOT PARTNER 2022 Instructieboekje (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2022, Model line: PARTNER, Model: PEUGEOT PARTNER 2022Pages: 324, PDF Size: 9.52 MB
Page 1 of 324
INSTRUCTIEBOEKJE
RIF
P
Page 2 of 324
Toegang tot het instructieboekje
ONLINE
Bekijk of download het instructieboekje via het volgende
adres:
http://public.servicebox.peugeot.com/APddb/Scan deze QR-code voor directe
toegang.
Met dit symbool wordt de meest recente
informatie aangeduid.
Selecteer:
–
de taal,
–
het model en de carrosserievariant van uw auto,
–
de uitgifteperiode van het instructieboekje die
overeenkomt met de datum van de 1
e tenaamstelling van
uw auto.
MOBIELE APPS
Installeer de Scan -app
(de inhoud is
00521089004C0051004800030045004800560046004B004C004E0045004400440055000C0011
Ook beschikbaar in de app MYPEUGEOT APP.
Page 3 of 324

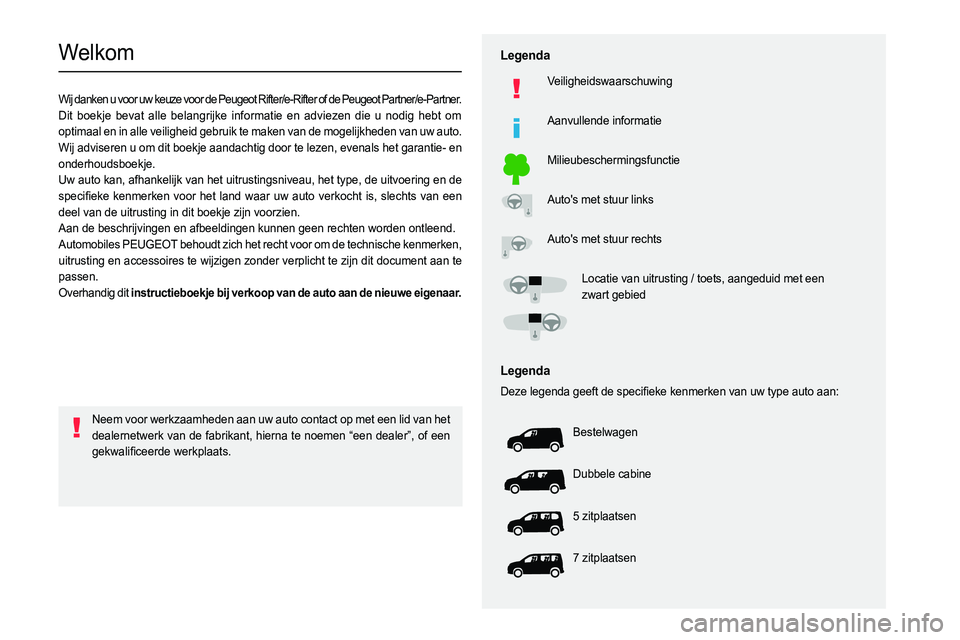

Welkom
Wij danken u voor uw keuze voor de Peugeot Rifter/e-Rifter of de Peugeot Partner/e-Partner.
Dit boekje bevat alle belangrijke informatie en adviezen die u nodig heb\
t om
optimaal en in alle veiligheid gebruik te maken van de mogelijkheden van uw auto.
Wij adviseren u om dit boekje aandachtig door te lezen, evenals het garantie- en
onderhoudsboekje.
Uw auto kan, afhankelijk van het uitrustingsniveau, het type, de uitvoering en de
0056005300480046
deel van de uitrusting in dit boekje zijn voorzien.
Aan de beschrijvingen en afbeeldingen kunnen geen rechten worden ontleend.
Automobiles PEUGEOT behoudt zich het recht voor om de technische kenmerken,
uitrusting en accessoires te wijzigen zonder verplicht te zijn dit document aan te
passen.
Overhandig dit instructieboekje
Legenda
Veiligheidswaarschuwing
Aanvullende informatie
Milieubeschermingsfunctie
Auto's met stuur links
Auto's met stuur rechts
Locatie van uitrusting / toets, aangeduid met een
zwart gebied
Legenda
00270048005D00480003004F0048004A00480051004700440003004A004800480049005700030047004800030056005300480046004C00BF0048004E00480003004E00480051005000480055004E00480051000300590044005100030058005A00030057005C00530048000300440058005700520003004400440051001D
Bestelwagen
Dubbele cabine
5 zitplaatsen
7 zitplaatsen
Neem voor werkzaamheden aan uw auto contact op met een lid van het
dealernetwerk van de fabrikant, hierna te noemen “een dealer”, of een
004A0048004E005A0044004F004C00BF0046004800480055
Page 4 of 324
2

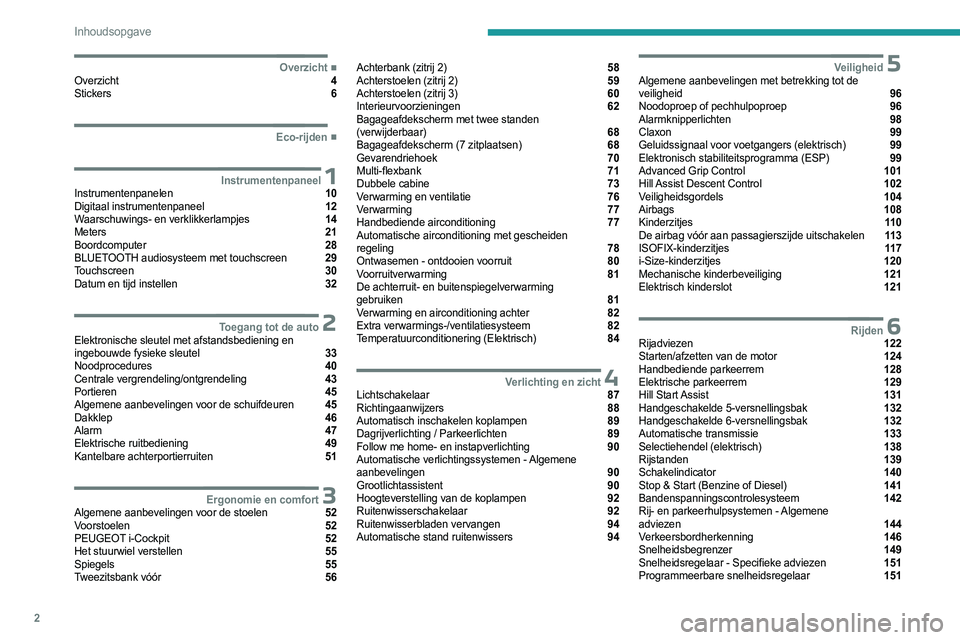

Inhoudsopgave
■
OverzichtOverzicht 4
Stickers 6
■
Eco-rijden
1InstrumentenpaneelInstrumentenpanelen 10
Digitaal instrumentenpaneel 12
Waarschuwings- en verklikkerlampjes 14
Meters 21
Boordcomputer 28
BLUETOOTH audiosysteem met touchscreen 29
Touchscreen 30
Datum en tijd instellen 32
2Toegang tot de autoElektronische sleutel met afstandsbediening en
ingebouwde fysieke sleutel 33
Noodprocedures 40
Centrale vergrendeling/ontgrendeling 43
Portieren 45
Algemene aanbevelingen voor de schuifdeuren 45
Dakklep 46
Alarm 47
Elektrische ruitbediening 49
Kantelbare achterportierruiten 51
3Ergonomie en comfortAlgemene aanbevelingen voor de stoelen 52
Voorstoelen 52
PEUGEOT
i-Cockpit 52
Het stuurwiel verstellen 55
Spiegels 55
Tweezitsbank vóór 56
Achterbank (zitrij 2) 58
Achterstoelen (zitrij 2) 59
Achterstoelen (zitrij 3) 60
Interieurvoorzieningen 62
Bagageafdekscherm met twee standen
(verwijderbaar)
68
Bagageafdekscherm (7 zitplaatsen) 68
Gevarendriehoek 70
Multi-flexbank 71
Dubbele cabine 73
Verwarming en ventilatie 76
Verwarming 77
Handbediende airconditioning 77
Automatische airconditioning met gescheiden
regeling
78
Ontwasemen - ontdooien voorruit 80
Voorruitverwarming 81
De achterruit- en buitenspiegelverwarming
gebruiken
81
Verwarming en airconditioning achter 82
Extra verwarmings-/ventilatiesysteem 82
Temperatuurconditionering (Elektrisch) 84
4Verlichting en zichtLichtschakelaar 87
Richtingaanwijzers 88
Automatisch inschakelen koplampen 89
Dagrijverlichting / Parkeerlichten 89
Follow me home- en instapverlichting 90
Automatische verlichtingssystemen - Algemene
aanbevelingen
90
Grootlichtassistent 90
Hoogteverstelling van de koplampen 92
Ruitenwisserschakelaar 92
Ruitenwisserbladen vervangen 94
Automatische stand ruitenwissers 94
5VeiligheidAlgemene aanbevelingen met betrekking tot de
veiligheid 96
Noodoproep of pechhulpoproep 96
Alarmknipperlichten 98
Claxon 99
Geluidssignaal voor voetgangers (elektrisch) 99
Elektronisch stabiliteitsprogramma (ESP) 99
Advanced Grip Control 101
Hill Assist Descent Control 102
Veiligheidsgordels 104
Airbags 108
Kinderzitjes 11 0
De airbag vóór aan passagierszijde uitschakelen 11 3
ISOFIX-kinderzitjes 11 7
i-Size-kinderzitjes 120
Mechanische kinderbeveiliging 121
Elektrisch kinderslot 121
6RijdenRijadviezen 122
Starten/afzetten van de motor 124
Handbediende parkeerrem 128
Elektrische parkeerrem 129
Hill Start Assist 131
Handgeschakelde 5-versnellingsbak 132
Handgeschakelde 6-versnellingsbak 132
Automatische transmissie 133
Selectiehendel (elektrisch) 138
Rijstanden 139
Schakelindicator 140
Stop & Start (Benzine of Diesel) 141
Bandenspanningscontrolesysteem 142
Rij- en parkeerhulpsystemen - Algemene
adviezen
144
Verkeersbordherkenning 146
Snelheidsbegrenzer 149
Snelheidsregelaar - Specifieke adviezen 151
Programmeerbare snelheidsregelaar 151
Page 5 of 324
3

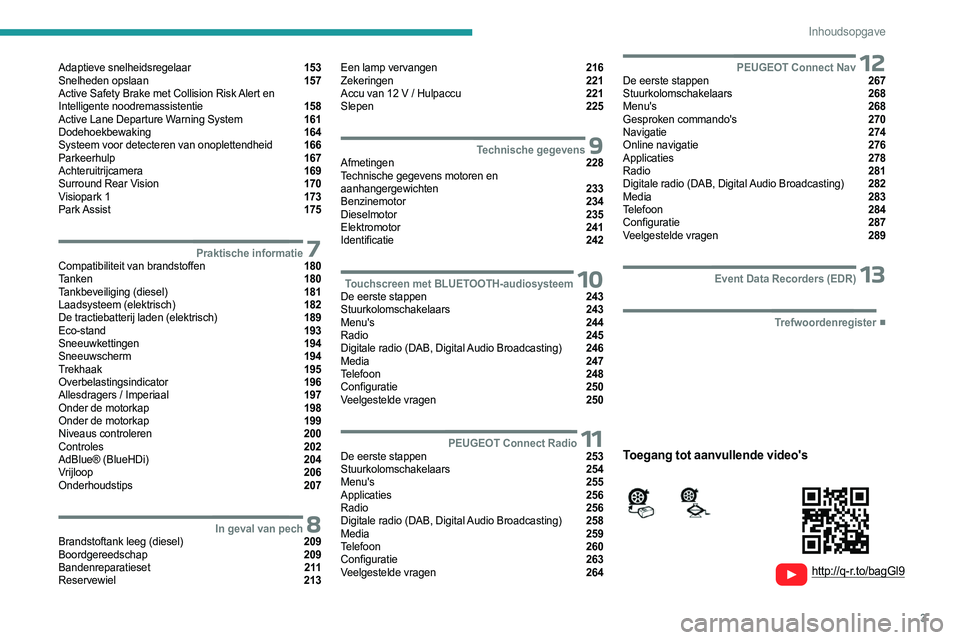

Inhoudsopgave
Adaptieve snelheidsregelaar 153
Snelheden opslaan 157
Active Safety Brake met Collision Risk Alert en
Intelligente noodremassistentie
158
Active Lane Departure Warning System 161
Dodehoekbewaking 164
Systeem voor detecteren van onoplettendheid 166
Parkeerhulp 167
Achteruitrijcamera 169
Surround Rear Vision 170
Visiopark 1 173
Park Assist 175
7Praktische informatieCompatibiliteit van brandstoffen 180
Tanken 180
Tankbeveiliging (diesel) 181
Laadsysteem (elektrisch) 182
De tractiebatterij laden (elektrisch) 189
Eco-stand 193
Sneeuwkettingen 194
Sneeuwscherm 194
Trekhaak 195
Overbelastingsindicator 196
Allesdragers / Imperiaal 197
Onder de motorkap 198
Onder de motorkap 199
Niveaus controleren 200
Controles 202
AdBlue® (BlueHDi) 204
Vrijloop 206
Onderhoudstips 207
8In geval van pechBrandstoftank leeg (diesel) 209
Boordgereedschap 209
Bandenreparatieset 2 11
Reservewiel 213
Een lamp vervangen 216
Zekeringen 221
Accu van 12 V / Hulpaccu 221
Slepen 225
9Technische gegevensAfmetingen 228
Technische gegevens motoren en
aanhangergewichten
233
Benzinemotor 234
Dieselmotor 235
Elektromotor 241
Identificatie 242
10Touchscreen met BLUETOOTH-audiosysteemDe eerste stappen 243
Stuurkolomschakelaars 243
Menu's 244
Radio 245
Digitale radio (DAB, Digital Audio Broadcasting) 246
Media 247
Telefoon 248
Configuratie 250
Veelgestelde vragen 250
11PEUGEOT Connect RadioDe eerste stappen 253
Stuurkolomschakelaars 254
Menu's 255
Applicaties 256
Radio 256
Digitale radio (DAB, Digital Audio Broadcasting) 258
Media 259
Telefoon 260
Configuratie 263
Veelgestelde vragen 264
12PEUGEOT Connect NavDe eerste stappen 267
Stuurkolomschakelaars 268
Menu's 268
Gesproken commando's 270
Navigatie 274
Online navigatie 276
Applicaties 278
Radio 281
Digitale radio (DAB, Digital Audio Broadcasting) 282
Media 283
Telefoon 284
Configuratie 287
Veelgestelde vragen 289
13Event Data Recorders (EDR)
■
Trefwoordenregister
http://q-r.to/bagGl9
Toegang tot aanvullende video's
Page 6 of 324
4

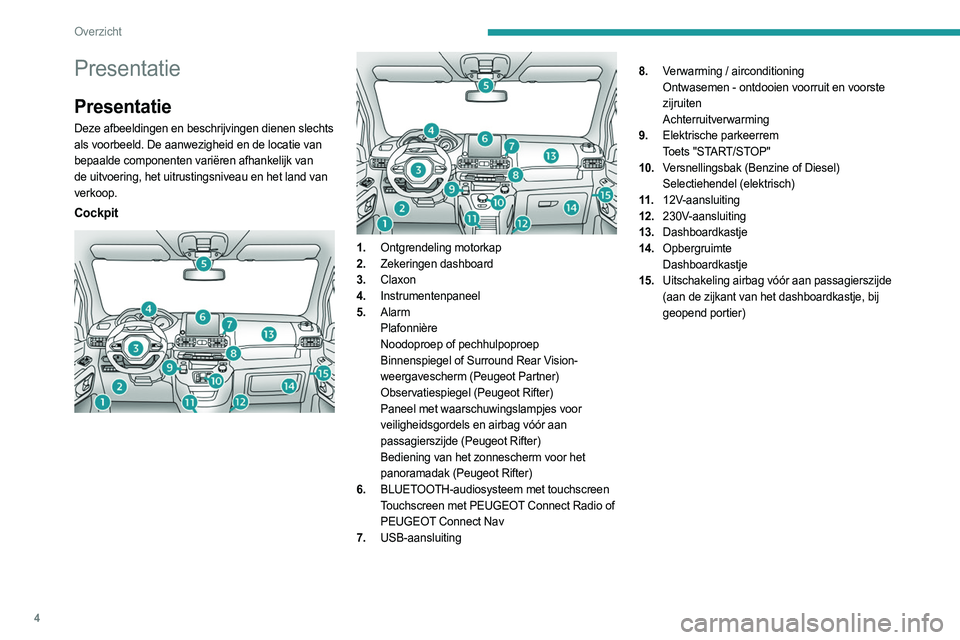

Overzicht
Presentatie
Presentatie
Deze afbeeldingen en beschrijvingen dienen slechts
als voorbeeld. De aanwezigheid en de locatie van
bepaalde componenten variëren afhankelijk van
de uitvoering, het uitrustingsniveau en het land van
verkoop.
Cockpit
1. Ontgrendeling motorkap
2. Zekeringen dashboard
3. Claxon
4. Instrumentenpaneel
5. Alarm
Plafonnière
Noodoproep of pechhulpoproep
Binnenspiegel of Surround Rear Vision-
weergavescherm (Peugeot Partner)
Observatiespiegel (Peugeot Rifter)
Paneel met waarschuwingslampjes voor
veiligheidsgordels en airbag vóór aan
passagierszijde (Peugeot Rifter)
Bediening van het zonnescherm voor het
panoramadak (Peugeot Rifter)
6. BLUETOOTH-audiosysteem met touchscreen
Touchscreen met PEUGEOT Connect Radio of
PEUGEOT Connect Nav
7. USB-aansluiting 8.
Verwarming / airconditioning
Ontwasemen - ontdooien voorruit en voorste
zijruiten
Achterruitverwarming
9. Elektrische parkeerrem
Toets "START/STOP"
10. Versnellingsbak (Benzine of Diesel)
Selectiehendel (elektrisch)
11 . 12V-aansluiting
12. 230V-aansluiting
13. Dashboardkastje
14. Opbergruimte
Dashboardkastje
15. Uitschakeling airbag vóór aan passagierszijde
(aan de zijkant van het dashboardkastje, bij
geopend portier)
Page 7 of 324
5
Overzicht

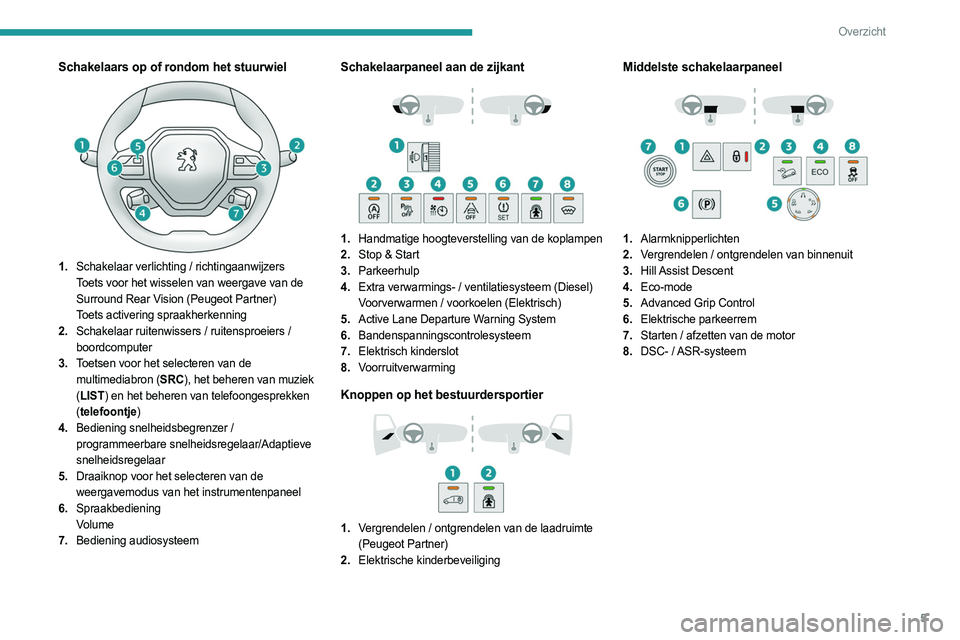

Schakelaars op of rondom het stuurwiel
1.Schakelaar verlichting / richtingaanwijzers
Toets voor het wisselen van weergave van de
Surround Rear Vision (Peugeot Partner)
Toets activering spraakherkenning
2. Schakelaar ruitenwissers / ruitensproeiers /
boordcomputer
3. Toetsen voor het selecteren van de
multimediabron (SRC), het beheren van muziek
(LIST) en het beheren van telefoongesprekken
( telefoontje)
4. Bediening snelheidsbegrenzer /
programmeerbare snelheidsregelaar/Adaptieve
snelheidsregelaar
5. Draaiknop voor het selecteren van de
weergavemodus van het instrumentenpaneel
6. Spraakbediening
Volume
7. Bediening audiosysteem
Schakelaarpaneel aan de zijkant
1.Handmatige hoogteverstelling van de koplampen
2. Stop & Start
3. Parkeerhulp
4. Extra verwarmings- / ventilatiesysteem (Diesel)
Voorverwarmen / voorkoelen (Elektrisch)
5. Active Lane Departure Warning System
6. Bandenspanningscontrolesysteem
7. Elektrisch kinderslot
8. Voorruitverwarming
Knoppen op het bestuurdersportier
1.Vergrendelen / ontgrendelen van de laadruimte
(Peugeot Partner)
2. Elektrische kinderbeveiliging
Middelste schakelaarpaneel
1.Alarmknipperlichten
2. Vergrendelen / ontgrendelen van binnenuit
3. Hill Assist Descent
4. Eco-mode
5. Advanced Grip Control
6. Elektrische parkeerrem
7. Starten / afzetten van de motor
8. DSC- / ASR-systeem
Page 8 of 324
6
Overzicht

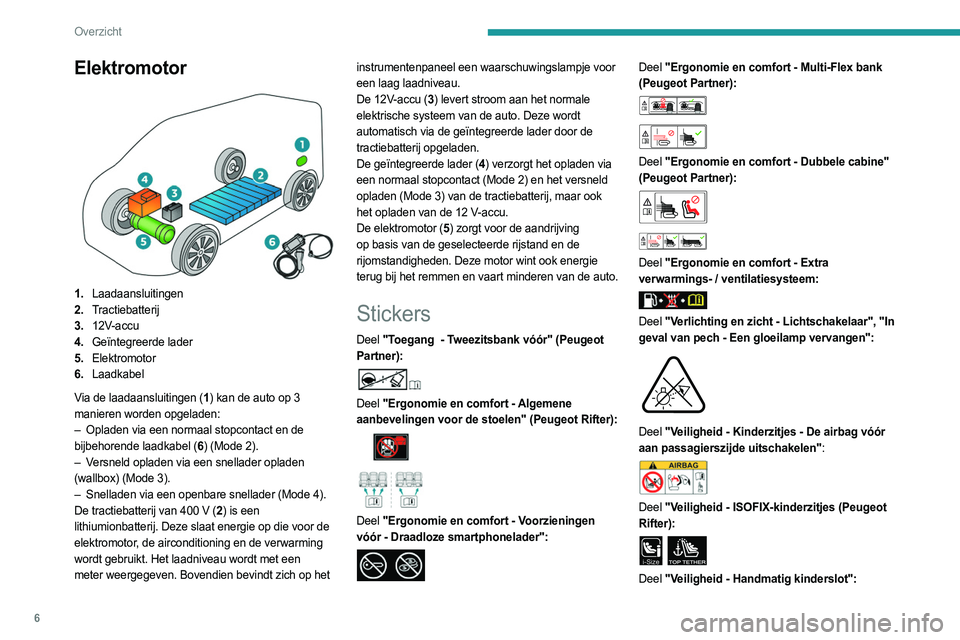

Elektromotor
1.Laadaansluitingen
2. Tractiebatterij
3. 12V-accu
4. Geïntegreerde lader
5. Elektromotor
6. Laadkabel
Via de laadaansluitingen
(1)
kan de auto op 3
manieren worden opgeladen:
–
Opladen via een normaal stopcontact en de
bijbehorende laadkabel (6 )
(Mode 2).
–
V
ersneld opladen via een snellader opladen
(wallbox) (Mode 3).
–
Snelladen via een openbare snellader (Mode 4).
De tractiebatterij van 400
V (2)
is een
lithiumionbatterij. Deze slaat energie op die voor de
elektromotor, de airconditioning en de verwarming
wordt gebruikt. Het laadniveau wordt met een
meter weergegeven. Bovendien bevindt zich op het instrumentenpaneel een waarschuwingslampje voor
een laag laadniveau.
De 12V-accu
(3
) levert stroom aan het normale
elektrische systeem van de auto. Deze wordt
automatisch via de geïntegreerde lader door de
tractiebatterij opgeladen.
De geïntegreerde lader (4 ) verzorgt het opladen via
een normaal stopcontact (Mode 2) en het versneld
opladen (Mode 3) van de tractiebatterij, maar ook
het opladen van de 12 V-accu.
De elektromotor (5
) zorgt voor de aandrijving
op basis van de geselecteerde rijstand en de
rijomstandigheden. Deze motor wint ook energie
terug bij het remmen en vaart minderen van de auto.
Stickers
Deel "Toegang - Tweezitsbank vóór" (Peugeot
Partner):
Deel "Ergonomie en comfort - Algemene
aanbevelingen voor de stoelen" (Peugeot Rifter):
Deel "Ergonomie en comfort - Voorzieningen
vóór - Draadloze smartphonelader":
Deel "Ergonomie en comfort - Multi-Flex bank
(Peugeot Partner):
Deel "Ergonomie en comfort - Dubbele cabine"
(Peugeot Partner):
Deel "Ergonomie en comfort - Extra
verwarmings- / ventilatiesysteem:
Deel "Verlichting en zicht - Lichtschakelaar", "In
geval van pech - Een gloeilamp vervangen":
Deel "Veiligheid - Kinderzitjes - De airbag vóór
aan passagierszijde uitschakelen":
Deel "Veiligheid - ISOFIX-kinderzitjes (Peugeot
Rifter):
i-SizeTOP TETHER
Deel "Veiligheid - Handmatig kinderslot":

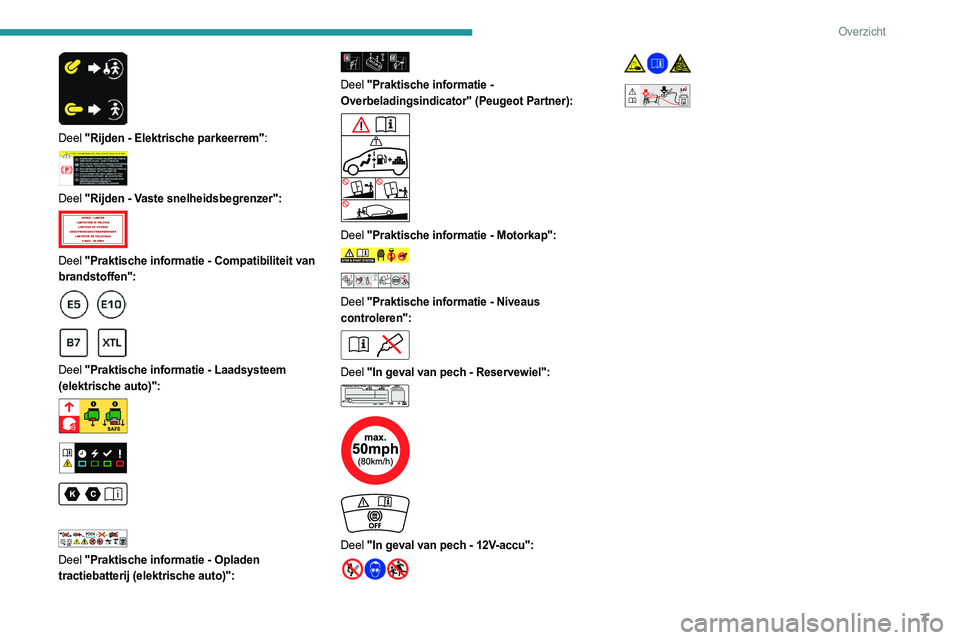

Page 9 of 324
7
Overzicht
Deel "Rijden - Elektrische parkeerrem":
Deel "Rijden - Vaste snelheidsbegrenzer":
Deel "Praktische informatie - Compatibiliteit van
brandstoffen":
Deel "Praktische informatie - Laadsysteem
(elektrische auto)":
Deel "Praktische informatie - Opladen
tractiebatterij (elektrische auto)":
Deel "Praktische informatie -
Overbeladingsindicator" (Peugeot Partner):
Deel "Praktische informatie - Motorkap":
Deel "Praktische informatie - Niveaus
controleren":
Deel "In geval van pech - Reservewiel":
Deel "In geval van pech - 12V-accu":
24V12V
Page 10 of 324
8
Eco-rijden
Eco-rijden
Door in de dagelijkse praktijk een aantal
aanwijzingen op te volgen kan de bestuurder het
energieverbruik van zijn auto (brandstof en / of
elektriciteit) en de CO
2-uitstoot optimaliseren.
Het gebruik van de versnellingsbak /
transmissie optimaliseren
Als uw auto is voorzien van een handgeschakelde
versnellingsbak, rijd dan rustig weg en schakel zo
snel mogelijk naar de tweede versnelling. Schakel
bij het accelereren bij voorkeur snel over naar een
hogere versnelling.
Met een automatische transmissie kunt u het
beste de automatische modus gebruiken. Trap het
gaspedaal niet heel diep of plotseling in.
De schakelindicator adviseert u de versnelling
te kiezen die het best geschikt is voor de
rijomstandigheden. Volg het schakeladvies op het
instrumentenpaneel zo snel mogelijk op.
Bij een auto met een automatische transmissie
wordt de schakelindicator alleen in de handmatige
stand weergegeven.
Kies voor een soepele rijstijl
Houd afstand van de auto's voor u, rem bij voorkeur
af op de motor in plaats van het rempedaal te
gebruiken en trap het gaspedaal geleidelijk in.
Op deze manier verlaagt u het energieverbruik
en de CO
2-emissies, en neemt het algemene
geluidsniveau van het verkeer af.
Gebruik bij voorkeur de rijstand Eco. Bij een EAT8-transmissie kunt u met de
selectiehendel in stand
D
de vrijloop gebruiken door
uw voet langzaam helemaal van het gaspedaal te
halen om zo brandstof te besparen.
Wanneer het verkeer goed doorstroomt, kunt u de
snelheidsregelaar inschakelen.
Gebruik de elektrische voorzieningen op de
juiste manier
Als bij het instappen blijkt dat de temperatuur in het
interieur hoog is opgelopen, open dan alle ruiten en
de ventilatieroosters voordat u de airconditioning
inschakelt.
Sluit de ruiten bij snelheden hoger dan 50
km/h,
maar laat de ventilatieroosters geopend.
Maak gebruik van alle voorzieningen die kunnen
bijdragen aan een verlaging van de temperatuur in
het interieur (zoals het zonnescherm van het schuif-/
kanteldak en de zonneschermen van de zijruiten).
Schakel de airconditioning uit zodra de gewenste
temperatuur is bereikt (behalve bij auto's met een
automatische airconditioning).
Schakel de achterruitverwarming en de
ontwaseming uit zodra deze niet meer nodig zijn, als
deze niet automatisch worden geregeld.
Schakel de stoelverwarming zo snel mogelijk uit.
Pas uw gebruik van de (mist)verlichting aan het
zicht aan, in overeenstemming met de geldende
wetgeving in het land waar u rijdt.
Laat de motor vooral 's winters (behalve onder zeer
winterse omstandigheden: bij temperaturen lager
dan -23 °C) na het starten niet stationair draaien. De
auto warmt onder het rijden veel sneller op. Sluit als passagier zo weinig mogelijk multimedia-
apparaten (voor bijvoorbeeld films, muziek of
spelletjes) aan om het energieverbruik te beperken.
Koppel alle draagbare apparatuur los als u de auto
verlaat.
Beperk de oorzaken van een hoger
brandstofverbruik
Verdeel het gewicht gelijkmatig over de auto: plaats
de zwaarste voorwerpen in de bagageruimte zo
dicht mogelijk bij de achterbank.
Beperk de belading en de luchtweerstand van
uw auto (onder meer door dakdragers, imperiaal,
fietsendrager en aanhanger). Gebruik bij voorkeur
een dakkoffer voor het vervoer van bagage op het
dak.
Verwijder de dakdragers en het imperiaal na gebruik.
Vervang de winterbanden na de winter zo snel
mogelijk door zomerbanden.
Houd u aan de onderhoudsvoorschriften
Controleer de bandenspanning regelmatig (bij koude
banden) en houd u daarbij aan de bandenspanning
die staat vermeld op de sticker op de sponning van
het bestuurdersportier.
Controleer de bandenspanning met name:
–
voorafgaand aan een lange rit;
–
bij de wisseling van de seizoenen;
–
als de auto gedurende langere tijd niet is gebruikt.
V
ergeet daarbij het reservewiel en de wielen van
een aanhanger of caravan (indien van toepassing)
niet.
Laat uw auto regelmatig onderhouden
(motorolie verversen, oliefilter, luchtfilter en
