park assist PEUGEOT PARTNER 2022 Upute Za Rukovanje (in Croatian)

2
Sadržaj
 ■
PregledPregled 4
Naljepnice 6
 ■
Ekovožnja
 1InstrumentiPloče s instrumentima 10
Digitalna ploča s instrumentima 11
Žaruljice 14
Pokazivači 20
Putno računalo 27
Audiosustav s taktilnim ekranom i
BLUETOOTHOM
29
Taktilni ekran 29
Namještanje datuma i sata 31
 2PristupElektronički ključ s funkcijom daljinskog
upravljača i ugrađenim ključem 32
Pomoćni postupci 38
Centralno zaključavanje / otključavanje 41
Vrata 43
Opće preporuke za bočna klizna vrata 43
Stražnji krovni poklopac 45
Alarm 45
Električni podizači prozora 47
Nagib stakala na stražnjim vratima 49
 3Jednostavnost korištenja i komforOpće preporuke za sjedala 50
Prednja sjedala 50
PEUGEOT
i-Cockpit 50
Podešavanje obruča upravljača 53
Retrovizori 53
Prednja klupa s 2 sjedala 55
Stražnje sjedalo (2. red) 57
Stražnja sjedala (2. red) 57
Stražnja sjedala (3. red) 58
Unutrašnja oprema 60
Polica pokrova prtljage s 2 položaja (odvojivo) 66
Prekrivač prtljage (7 sjedala) 67
Sigurnosni trokut 68
Klupa Multi-Flex 69
Produžena kabina 71
Grijanje i ventilacija 74
Grijanje 75
Ručni klima uređaj 75
Automatski dvozonski klimatizacijski uređaj 76
Odmagljivanje vjetrobranskog stakla –
odleđivanje
78
Vjetrobran s grijačem 79
Odmagljivanje/odleđivanje stražnjeg stakla i/ili
vanjskih retrovizora
79
Grijanje i klimatizacija u stražnjem dijelu 79
Sustav za dodatno grijanje / ventilaciju 80
Podešavanje temperature (Električno) 82
 4Rasvjeta i vidljivostSklopka svjetala 84
Pokazivači smjera 85
Automatsko paljenje farova 86
Dnevna svjetla / pozicijska svjetla 86
Privremeno paljenje svjetala i rasvjeta
za lakši ulazak
87
Automatski sustavi rasvjete - opće preporuke 87
Automatsko prebacivanje dugih svjetala 87
Podešavanje visine svjetala 89
Sklopka brisača 89
Zamjena metlice brisača 91
Automatski brisači 91
 5SigurnostOpće preporuke vezane uz sigurnost 93
Pomoć ili asistencija 93
Četiri žmigavca 95
Zvučna signalizacija 96
Zvučna signalizacija za pješake (električni) 96
Elektronički program stabilnosti (ESC) 96
Advanced Grip Control 98
Hill Assist Descent Control 99
Sigurnosni pojasevi 100
Zračni jastuci 104
Dječje sjedalice 107
Isključivanje zračnog jastuka suvozača 109
Dječje sjedalice ISOFIX 11 3
Dječje sjedalice i-Size 11 6
Mehanička sigurnosna brava za djecu 11 7
Električna sigurnosna brava za djecu 11 7
 6VožnjaSavjeti za vožnju 11 8
Pokretanje/gašenje motora 120
Mehanička ručna kočnica 124
Električna parkirna kočnica 124
Pomoć pri pokretanju na kosini 127
Ručni mjenjač s 5 brzina 127
Ručni mjenjač sa 6 brzina 128
Automatski mjenjač 128
Birač pogona (električni) 134
Načini rada 135
Pokazivač promjene stupnja prijenosa 135
Stop & Start (Benzinski ili Dizel) 136
Otkrivanje preniskog tlaka u gumama 138
Pomoći u vožnji i manevriranju –
opće preporuke
139
Prepoznavanje prometnih znakova 141
Limitator brzine 144
Tempomat – posebne preporuke 146
Programabilni tempomat 146
Prilagodljivi tempomat 148

3
Sadržaj






Memoriranje brzina 151
Active Safety Brake s

Upozorenje na opasnost
od sudara i Pomoć pri inteligentnom
naglom kočenju
152
Aktivno upozorenje na nenamjerno
prelaženje crte
154
Nadzor mrtvih kutova 158
Otkrivanje nepažnje 159
Pomoć pri parkiranju 160
Kamera za vožnju unatrag 162
Surround Rear Vision 163
Visiopark 1 166
Park Assist 168
 7Praktične informacijeKompatibilnost goriva 173
Punjenje spremnika 173
Zaštitni profil za gorivo (dizel) 174
Sustav punjenja (električni) 175
Punjenje pogonskog akumulatora (električni) 183
Štedljiv način rada 186
Lanci za snijeg 187
Štitnik za snijeg 187
Naprava za vuču 188
Pokazivač preopterećenja 189
Krovni nosači/krovna šipka 190
Poklopac motora 191
Prostor motora 192
Provjera razina tekućina 192
Provjere 194
AdBlue® (BlueHDi) 196
Bez pogona 198
Savjeti za održavanje 199
 8U slučaju kvaraOstali ste bez goriva (Dizel) 201
Priručni alat 201
Pribor za privremeni popravak gume 203
Rezervni kotač 205
Zamjena žarulje 208
Osigurači 213
Akumulator od 12

V

/ dodatni akumulator 213
Vuča 217
 9Tehnički podaciDimenzije 220
Značajke motora i vučna opterećenja 226
Benzinski motor 227
Dizel motor 228
Elektromotor 234
Identifikacijske oznake 235
 10 BLUETOOTH audiosustav s taktilnimekranom
Prvi koraci 236
Sklopke na obruču upravljača 236
Izbornici 237
Radio 238
Radio DAB (Digital Audio Broadcasting) 239
Mediji 240
Telefon 241
Konfiguracija 243
Česta pitanja 243
  11Radio PEUGEOT ConnectPrvi koraci 245
Sklopke na obruču upravljača 246
Izbornici 247
Aplikacije 248
Radio 248
Radio DAB (Digital Audio Broadcasting) 250
Mediji 250
Telefon 252
Konfiguracija 254
Česta pitanja 256
 12Navigacija PEUGEOT ConnectPrvi koraci 258
Sklopke na obruču upravljača 259
Izbornici 259
Glasovne naredbe 260
Navigacija 266
Spojena navigacija 268
Aplikacije 270
Radio 273
Radio DAB (Digital Audio Broadcasting) 274
Mediji 275
Telefon 276
Konfiguracija 279
Česta pitanja 281
 13Snimači podataka događaja
 ■
Abecedno kazalo
http://q-r.to/bagGl9
Pristup dodatnim videozapisima

5
Pregled
7.Tipke zvučnog sustava
Bočni blok tipki

1.Ručno podešavanje visine farova
2. Stop & Start
3. Pomoć pri parkiranju
4. Sustav za dodatno grijanje / ventilaciju (Dizel)
Priprema temperature (Električni)
5. Aktivno upozorenje na nenamjerno
prelaženje crte
6. Otkrivanje preniskog tlaka zraka u gumama
7. Električna sigurnosna brava za djecu
8. Vjetrobran s grijačem
Sklopke na vratima vozača

1.Zaključavanje/otključavanje prostora za teret
(Peugeot Partner)
2. Električna sigurnosna brava za djecu
Središnji blok tipki

1.Četiri žmigavca
2. Zaključavanje/otključavanje iznutra
3. Hill Assist Descent
4. Štedljiv način rada Eco
5. Advanced Grip Control
6. Električna parkirna kočnica
7. Pokretanje/gašenje motora
8. Sustavi DSC/ASR
Elektromotor

1.Konektori za punjenje
2. Pogonski akumulator
3. Dodatni akumulator od 12
V
4. Ugrađeni punjač
5. Elektromotor
6. Kabel za punjenje
Konektori za punjenje 1 omogućavaju 3 vrste
punjenja:
–

Za punjenje u kućanstvu (način rada 2) s
pomoću kućne utičnice i odgovarajućeg kabela
6

.
–

Punjenje na jedinici za ubrzano punjenje
(W

allbox) u načinu rada 3.
–

Superbrzo punjenje na brzim javnim
punjačima (način rada 4).
Pogonski akumulator od 400

V 2 upotrebljava
litij-ionsku tehnologiju. Pohranjuje i isporučuje
energiju potrebnu za rad elektromotora,

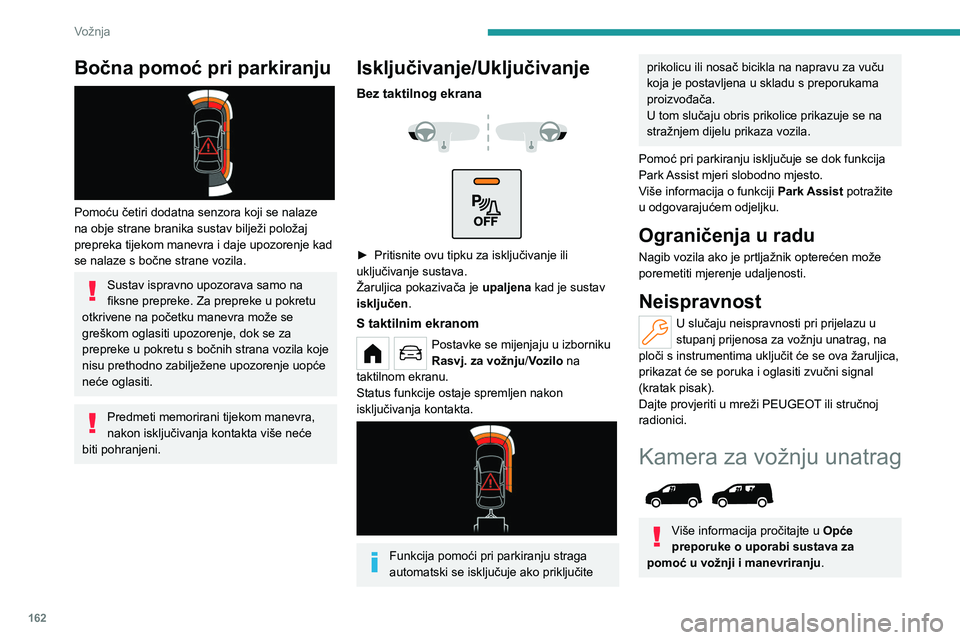

162
Vožnja
Bočna pomoć pri parkiranju

Pomoću četiri dodatna senzora koji se nalaze
na obje strane branika sustav bilježi položaj
prepreka tijekom manevra i daje upozorenje kad
se nalaze s bočne strane vozila.
Sustav ispravno upozorava samo na
fiksne prepreke. Za prepreke u pokretu
otkrivene na početku manevra može se
greškom oglasiti upozorenje, dok se za
prepreke u pokretu s bočnih strana vozila koje
nisu prethodno zabilježene upozorenje uopće
neće oglasiti.
Predmeti memorirani tijekom manevra,
nakon isključivanja kontakta više neće
biti pohranjeni.
Isključivanje/Uključivanje
Bez taktilnog ekrana



► Pritisnite ovu tipku za isključivanje ili
uključivanje sustava.
Žaruljica pokazivača je upaljena
kad je sustav
isključen.
S taktilnim ekranom
Postavke se mijenjaju u izborniku
Rasvj. za vožnju/Vozilo na
taktilnom ekranu.
Status funkcije ostaje spremljen nakon
isključivanja kontakta.


Funkcija pomoći pri parkiranju straga
automatski se isključuje ako priključite
prikolicu ili nosač bicikla na napravu za vuču
koja je postavljena u skladu s preporukama
proizvođača.
U tom slučaju obris prikolice prikazuje se na
stražnjem dijelu prikaza vozila.
Pomoć pri parkiranju isključuje se dok funkcija
Park Assist mjeri slobodno mjesto.
Više informacija o funkciji Park Assist potražite
u odgovarajućem odjeljku.
Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.
Neispravnost
U slučaju neispravnosti pri prijelazu u
stupanj prijenosa za vožnju unatrag, na
ploči s instrumentima uključit će se ova žaruljica,
prikazat će se poruka i oglasiti zvučni signal
(kratak pisak).
Dajte provjeriti u mreži PEUGEOT ili stručnoj
radionici.
Kamera za vožnju unatrag

Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .

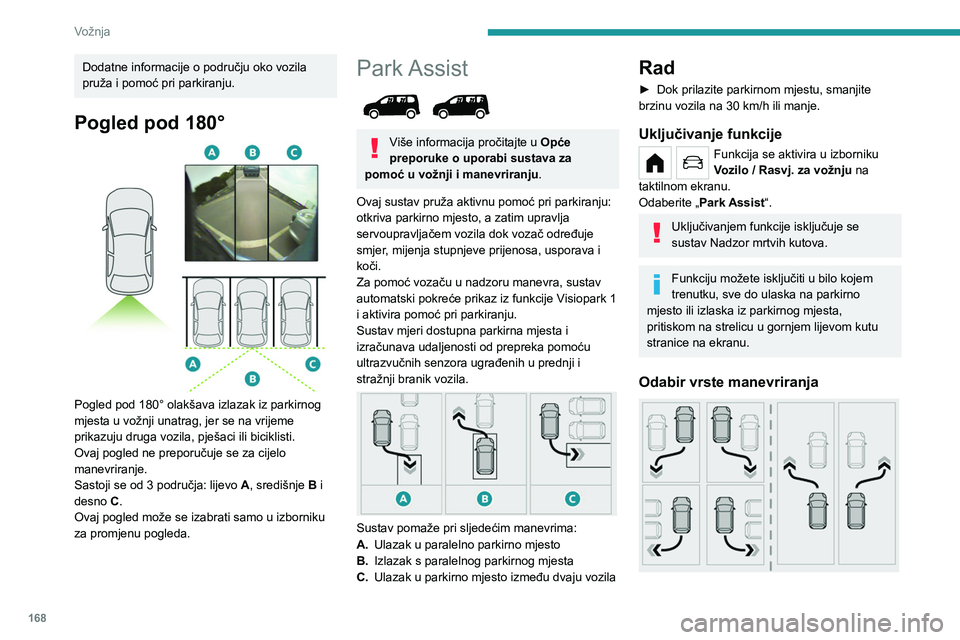

168
Vožnja
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist

Više informacija pročitajte u Opće
preporuke o uporabi sustava za
pomoć u vožnji i manevriranju .
Ovaj sustav pruža aktivnu pomoć pri parkiranju:
otkriva parkirno mjesto, a zatim upravlja
servoupravljačem vozila dok vozač određuje
smjer, mijenja stupnjeve prijenosa, usporava i
koči.
Za pomoć vozaču u nadzoru manevra, sustav
automatski pokreće prikaz iz funkcije
Visiopark 1
i aktivira pomoć pri parkiranju.
Sustav mjeri dostupna parkirna mjesta i
izračunava udaljenosti od prepreka pomoću
ultrazvučnih senzora ugrađenih u prednji i
stražnji branik vozila.


Sustav pomaže pri sljedećim manevrima:
A. Ulazak u paralelno parkirno mjesto
B. Izlazak s paralelnog parkirnog mjesta
C. Ulazak u parkirno mjesto između dvaju vozila
Rad
► Dok prilazite parkirnom mjestu, smanjite
brzinu vozila na 30 km/h ili manje.
Uključivanje funkcije
Funkcija se aktivira u izborniku
Vozilo / Rasvj. za vožnju na
taktilnom ekranu.
Odaberite „Park Assist“.
Uključivanjem funkcije isključuje se
sustav Nadzor mrtvih kutova.
Funkciju možete isključiti u bilo kojem
trenutku, sve do ulaska na parkirno
mjesto ili izlaska iz parkirnog mjesta,
pritiskom na strelicu u gornjem lijevom kutu
stranice na ekranu.
Odabir vrste manevriranja

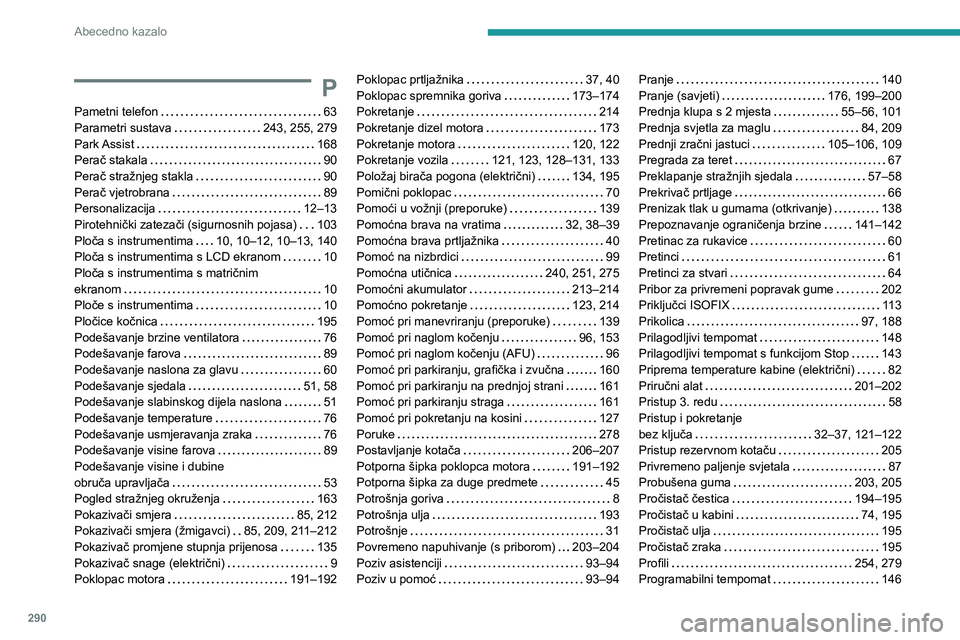

290
Abecedno kazalo
P
Pametni telefon 63
Parametri sustava
243, 255, 279
Park Assist

168
Perač stakala

90
Perač stražnjeg stakla

90
Perač vjetrobrana

89
Personalizacija

12–13
Pirotehnički zatezači (sigurnosnih pojasa)

103
Ploča s instrumentima

10, 10–12, 10–13, 140
Ploča s instrumentima s LCD ekranom

10
Ploča s instrumentima s matričnim
ekranom

10
Ploče s instrumentima

10
Pločice kočnica

195
Podešavanje brzine ventilatora

76
Podešavanje farova

89
Podešavanje naslona za glavu

60
Podešavanje sjedala

51, 58
Podešavanje slabinskog dijela naslona

51
Podešavanje temperature

76
Podešavanje usmjeravanja zraka

76
Podešavanje visine farova

89
Podešavanje visine i dubine
obruča upravljača

53
Pogled stražnjeg okruženja

163
Pokazivači smjera

85, 212
Pokazivači smjera (žmigavci)

85, 209, 211–212
Pokazivač promjene stupnja prijenosa

135
Pokazivač snage (električni)

9
Poklopac motora

191–192
Poklopac prtljažnika 37, 40
Poklopac spremnika goriva
173–174
Pokretanje

214
Pokretanje dizel motora

173
Pokretanje motora

120, 122
Pokretanje vozila

121, 123, 128–131, 133
Položaj birača pogona (električni)

134, 195
Pomični poklopac

70
Pomoći u vožnji (preporuke)

139
Pomoćna brava na vratima

32, 38–39
Pomoćna brava prtljažnika

40
Pomoć na nizbrdici

99
Pomoćna utičnica

240, 251, 275
Pomoćni akumulator

213–214
Pomoćno pokretanje

123, 214
Pomoć pri manevriranju (preporuke)

139
Pomoć pri naglom kočenju

96, 153
Pomoć pri naglom kočenju (AFU)

96
Pomoć pri parkiranju, grafička i zvučna

160
Pomoć pri parkiranju na prednjoj strani

161
Pomoć pri parkiranju straga

161
Pomoć pri pokretanju na kosini

127
Poruke

278
Postavljanje kotača

206–207
Potporna šipka poklopca motora

191–192
Potporna šipka za duge predmete

45
Potrošnja goriva

8
Potrošnja ulja

193
Potrošnje

31
Povremeno napuhivanje (s priborom)

203–204
Poziv asistenciji

93–94
Poziv u pomoć

93–94Pranje 140
Pranje (savjeti)
176, 199–200
Prednja klupa s 2 mjesta

55–56, 101
Prednja svjetla za maglu

84, 209
Prednji zračni jastuci

105–106, 109
Pregrada za teret

67
Preklapanje stražnjih sjedala

57–58
Prekrivač prtljage

66
Prenizak tlak u gumama (otkrivanje)

138
Prepoznavanje ograničenja brzine

141–142
Pretinac za rukavice

60
Pretinci

61
Pretinci za stvari

64
Pribor za privremeni popravak gume

202
Priključci ISOFIX

113
Prikolica

97, 188
Prilagodljivi tempomat

148
Prilagodljivi tempomat s funkcijom Stop

143
Priprema temperature kabine (električni)

82
Priručni alat

201–202
Pristup 3. redu

58
Pristup i pokretanje
bez ključa

32–37, 121–122
Pristup rezervnom kotaču

205
Privremeno paljenje svjetala

87
Probušena guma

203, 205
Pročistač čestica

194–195
Pročistač u kabini

74, 195
Pročistač ulja

195
Pročistač zraka

195
Profili

254, 279
Programabilni tempomat

146
