PEUGEOT PARTNER 2022 Bruksanvisningar (in Swedish)

INSTRUKTIONSBOK
RIF
P

Åtkomst till instruktionsboken
ONLINE
Visa eller ladda ner instruktionsboken på följande
adress:
http://public.servicebox.peugeot.com/APddb/Skanna den här QR-koden för direkt
åtkomst.
Denna symbol visar den senaste
tillgängliga informationen.
Välj:
– språk,
–

bil och karosstyp,
–


emissionsperiod för instruktionsboken som
motsvarar datumet för den första registreringen av
fordonet.
MOBILAPP

AR
Installera

Scan -appen

(innehåll
0057004C004F004F004A006C0051004A004F004C004A0057000300521089004C00510048000C0011
Även tillgänglig i MYPEUGEOT -appen.

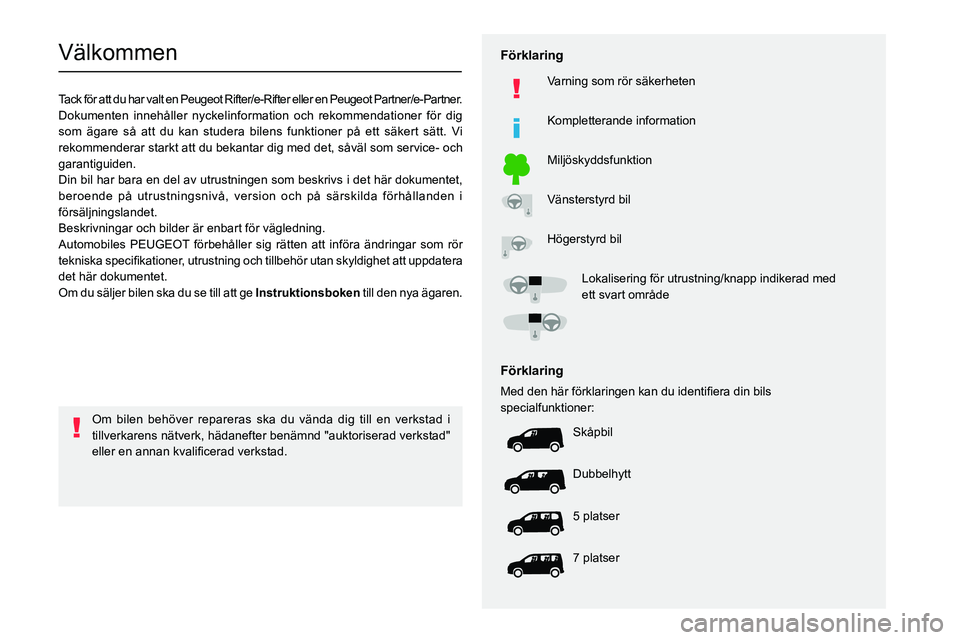

Välkommen
Tack för att du har valt en Peugeot Rifter/e-Rifter eller en Peugeot Partner/e-Partner.
Dokumenten innehåller nyckelinformation och rekommendationer för d\
ig
som ägare så att du kan studera bilens funktioner på ett säkert sätt. Vi
rekommenderar starkt att du bekantar dig med det, såväl som service- och
garantiguiden.
Din bil har bara en del av utrustningen som beskrivs i det här dokumentet,
beroende på utrustningsnivå, version och på särskilda förhållanden i
försäljningslandet.
Beskrivningar och bilder är enbart för vägledning.
Automobiles PEUGEOT förbehåller sig rätten att införa ändringar som rör
00570048004E0051004C0056004E00440003
det här dokumentet.
Om du säljer bilen ska du se till att ge I till den nya ägaren.
F\366rklaring
Varning som rör säkerheten
Kompletterande information
Miljöskyddsfunktion
Vänsterstyrd bil
Högerstyrd bil
Lokalisering för utrustning/knapp indikerad med
ett svart område
F\366rklaring
00300048004700030047004800510003004B006C005500030049007C0055004E004F00440055004C0051004A004800510003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030047004C005100030045004C004F00560003
specialfunktioner: Skåpbil
Dubbelhytt
5 platser
7 platser
Om bilen behöver repareras ska du vända dig till en verkstad i
tillverkarens nätverk, hädanefter benämnd "auktoriserad verkstad"
0048004F004F00480055

2
Innehåll
 ■
ÖversiktÖversikt 4
Etiketter 6
 ■
EcoDriving
 1InstrumentpanelInstrumentpaneler 10
Digital instrumentpanel 11
Kontrollampor och varningslampor 13
Indikatorer 20
Färddator 26
Pekskärm för BLUETOOTH-ljudsystem 28
Pekskärm 28
Inställning av datum och tid 30
 2ÅtkomstElektronisk nyckel med fjärrkontrollfunktion
och inbyggd nyckel 31
Hjälpmetoder 37
Centrallåsning/upplåsning 40
Dörrar 42
Allmänna rekommendationer för skjutdörrarna 42
Baklucka i taket 43
Larm 44
Elmanövrerade fönsterhissar 46
Lutande bakdörrutor 47
 3Ergonomi och komfortAllmänna rekommendationer för sätena 48
Framsäten 48
PEUGEOT
i-Cockpit 48
Inställning av ratten 51
Backspeglar 51
Bänksäte fram med 2 platser 52
Bakre bänksäte (rad 2) 54
Baksäten (rad 2) 55
Baksäten (rad 3) 56
Inredning i bilen 58
Tvåläges insynsskydd (avtagbart) 64
Insynsskydd (7-säten) 64
Varningstriangel 66
Flexibelt bakre bänksäte 67
Dubbelhytt 68
Värme och ventilation 71
Värme 72
Manuell luftkonditionering 72
Automatisk tvåzons luftkonditionering 73
Borttagning av imma på vindrutan 75
Eluppvärmd vindruta 76
Borttagning av imma och is på bakrutan
och/eller de yttre backspeglarna
76
Bakvärme och luftkonditionering 77
Extra värme-/ventilationssystem 77
Luftkonditionering (Elektrisk) 79
 4Belysning och siktBelysningsreglage 81
Blinkers 82
Automatisk tändning av ljusen 82
Varselljus / positionsljus 83
Follow me home-belysning
och instegsbelysning
83
Automatiska belysningssystem – Allmänna
rekommendationer
84
Automatisk omkoppling till helljus 84
Inställning av strålkastarhöjd 85
Torkarreglage 86
Byte av torkarblad 88
Automatiska vindrutetorkare 88
 5SäkerhetAllmänna rekommendationer om säkerheten 90
Nöd- eller assistanssamtal 90
Varningsblinkers 92
Signalhorn 93
Ljudsignal för fotgängare (elektrisk) 93
Antisladdsystem (ESC) 93
Advanced Grip Control 95
Hill Assist Descent Control 96
Säkerhetsbälten 97
Krockkuddar 101
Bilbarnstolar 104
Koppla bort frampassagerarens krockkudde 106
ISOFIX-bilbarnstolar 11 0
Bilbarnstolar av typ i-Size 11 3
Manuellt barnlås 11 4
Elstyrt barnlås 11 4
 6KörningRåd vid körning 11 5
Starta/stänga av motorn 11 7
Manuell parkeringsbroms 121
Elektrisk parkeringsbroms 121
Backstartshjälp 124
Manuell femväxlad växellåda 124
Manuell sexväxlad växellåda 125
Automatisk växellåda 125
Växelväljare (elektrisk) 130
Körlägen 132
Växlingsindikator 132
Stop & Start (Bensin eller Diesel) 132
Däcktrycksvarnare 134
Allmänna råd för hjälpfunktioner 136
Igenkänning av vägskyltar 137
Fartbegränsare 140
Farthållare – specifika rekommendationer 142
Programmerbar farthållare 143

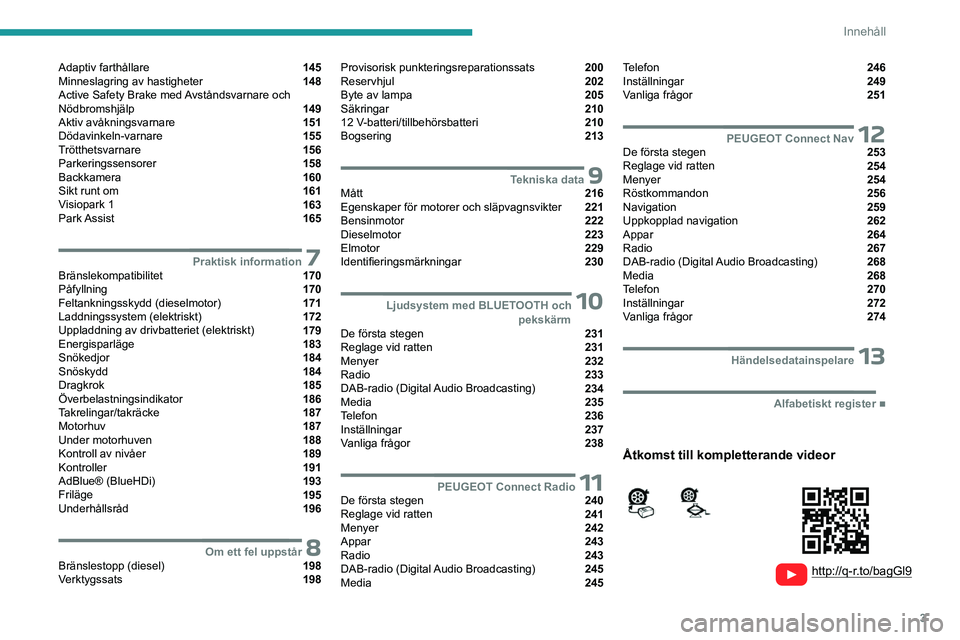

3
Innehåll






Adaptiv farthållare 145
Minneslagring av hastigheter 148
Active Safety Brake med Avståndsvarnare och
Nödbromshjälp
149
Aktiv avåkningsvarnare 151
Dödavinkeln-varnare 155
Trötthetsvarnare 156
Parkeringssensorer 158
Backkamera 160
Sikt runt om 161
Visiopark 1 163
Park Assist 165
 7Praktisk informationBränslekompatibilitet 170
Påfyllning 170
Feltankningsskydd (dieselmotor) 171
Laddningssystem (elektriskt) 172
Uppladdning av drivbatteriet (elektriskt) 179
Energisparläge 183
Snökedjor 184
Snöskydd 184
Dragkrok 185
Överbelastningsindikator 186
Takrelingar/takräcke 187
Motorhuv 187
Under motorhuven 188
Kontroll av nivåer 189
Kontroller 191
AdBlue® (BlueHDi) 193
Friläge 195
Underhållsråd 196
 8Om ett fel uppstårBränslestopp (diesel) 198
Verktygssats 198
Provisorisk punkteringsreparationssats 200
Reservhjul 202
Byte av lampa 205
Säkringar 210
12

V-batteri/tillbehörsbatteri 210
Bogsering 213
 9Tekniska dataMått 216
Egenskaper för motorer och släpvagnsvikter 221
Bensinmotor 222
Dieselmotor 223
Elmotor 229
Identifieringsmärkningar 230
 10 Ljudsystem med BLUETOOTH ochpekskärm
De första stegen 231
Reglage vid ratten 231
Menyer 232
Radio 233
DAB-radio (Digital Audio Broadcasting) 234
Media 235
Telefon 236
Inställningar 237
Vanliga frågor 238
  11PEUGEOT Connect RadioDe första stegen 240
Reglage vid ratten 241
Menyer 242
Appar 243
Radio 243
DAB-radio (Digital Audio Broadcasting) 245
Media 245
Telefon 246
Inställningar 249
Vanliga frågor 251
 12PEUGEOT Connect NavDe första stegen 253
Reglage vid ratten 254
Menyer 254
Röstkommandon 256
Navigation 259
Uppkopplad navigation 262
Appar 264
Radio 267
DAB-radio (Digital Audio Broadcasting) 268
Media 268
Telefon 270
Inställningar 272
Vanliga frågor 274
 13Händelsedatainspelare
 ■
Alfabetiskt register
http://q-r.to/bagGl9
Åtkomst till kompletterande videor

4
Översikt
Presentation
Presentations
Dessa bilder och beskrivningar är avsedda som
en guide. Förekomst och lokalisering av vissa
komponenter varierar beroende på version,
utrustningsnivå och försäljningsland.
Instrument och reglage



1. Öppning av motorhuv
2. Säkringar för instrumentbräda
3. Signalhorn
4. Instrumentpanel
5. Larm
Taklampa
Nöd- eller assistanssamtal
Innerbackspegel eller återgivningsskärm för
bakre surroundvisning (Peugeot Partner)
Övervakningsspegel (Peugeot Rifter)
Display med varningslampor för bilbälten
och frampassagerarens krockkudde
(Peugeot Rifter)
Reglage för panoramainnertakets gardin
(Peugeot Rifter)
6. Pekskärm för BLUETOOTH-ljudsystem
Pekskärm med PEUGEOT Connect Radio
eller PEUGEOT Connect Nav
7. USB-hylsa
8. Värme / luftkonditionering
Borttagning av imma/frost på vindrutan
Borttagning av imma/frost på bakrutan
9. Elektrisk parkeringsbroms
”START/STOP”-knappen
10. Växellåda (Bensin eller Diesel)
Växelväljare
11 . 12 V-uttag
12. 230 V-tillbehörshylsa
13. Handskfack
14. Förvaringsfack
Handskfack 15.
Inaktivering av frampassagerarens
krockkudde (på sidan av handskfacket med
dörren öppen)
Reglage på ratten
1.Reglage för utvändig belysning/blinkers
Ändringsknapp Surround Rear Vision-vy
(Peugeot Partner)
Aktiveringsknapp för röstigenkänning
2. Spakreglage för torkare, spolare, färddator
3. Reglage för att välja multimediakälla
(SRC), hantera musik (LISTA) och hantera
telefonsamtal (” telefon”-symbol)
4. Fartbegränsare/programmerbar farthållare
Adaptiv farthållare-reglage
5. Inställningshjul för instrumentpanelens
visningsläge
6. Röststyrning
Volyminställning
7. Inställningsreglage för ljudsystem

5
Översikt
Sidoreglagepanel

1.Manuell strålkastarhöjdjustering
2. Stop & Start
3. Parkeringssensorer
4. Extra värme-/ventilationssystem (Diesel)
Förkonditioneringstemperatur (Elektrisk)
5. Aktiv avåkningsvarnare
6. Däcktrycksvarnare
7. Elstyrt barnlås
8. Eluppvärmd vindruta
Förardörrsreglage

1.Låsning/upplåsning av lastutrymmet (Peugeot
Partner)
2. Elstyrt barnlås
Mittplacerat reglagefält

1.Varningsblinkers
2. Låsning/upplåsning inifrån
3. Hill Assist Descent
4. Eco-läge
5. Avancerad greppkontroll
6. Elektrisk parkeringsbroms
7. Starta/stänga av motorn
8. CDS/ASR systems
Elmotor

1.Laddningsuttag
2. Drivbatteri
3. 12 V tillbehörsbatteri
4. Inbyggd laddare
5. Elmotor
6. Laddningskabel
Laddningsuttagen

1
tillåter tre typer av laddning:
–

Laddning vid hemmet i mode 2 med ett
vägguttag och tillhörande laddningskabel


6
.
–

Snabbare laddning i mode 3 med en enhet för
snabbare laddning (W

allbox).
–

Supersnabb laddning i mode 4 med en snabb
offentlig laddare.
400

V-drivbatteriet 2 använder litiumjonteknik.
Det lagrar och levererar den energi som krävs för
drift av elmotorn, luftkonditionering och värme.
Laddningsnivån representeras av en indikator

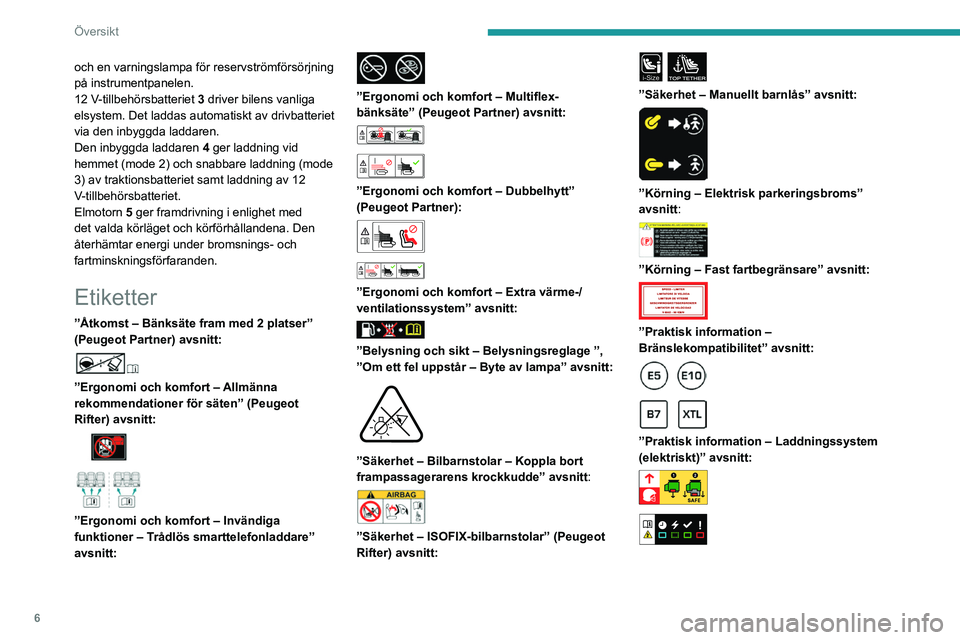

6
Översikt
och en varningslampa för reservströmförsörjning
på instrumentpanelen.
12 V-tillbehörsbatteriet 3 driver bilens vanliga
elsystem. Det laddas automatiskt av drivbatteriet
via den inbyggda laddaren.
Den inbyggda laddaren

4
ger laddning vid
hemmet (mode 2) och snabbare laddning (mode
3) av traktionsbatteriet samt laddning av 12
V-tillbehörsbatteriet.
Elmotorn
5 ger framdrivning i enlighet med
det valda körläget och körförhållandena. Den
återhämtar energi under bromsnings- och
fartminskningsförfaranden.
Etiketter
”Åtkomst – Bänksäte fram med 2 platser”
(Peugeot Partner) avsnitt:


”Ergonomi och komfort – Allmänna
rekommendationer för säten” (Peugeot
Rifter) avsnitt:




”Ergonomi och komfort – Invändiga
funktioner – Trådlös smarttelefonladdare”
avsnitt:


”Ergonomi och komfort – Multiflex-
bänksäte” (Peugeot Partner) avsnitt:




”Ergonomi och komfort – Dubbelhytt”
(Peugeot Partner):




”Ergonomi och komfort – Extra värme-/
ventilationssystem” avsnitt:


”Belysning och sikt – Belysningsreglage ”,
”Om ett fel uppstår – Byte av lampa” avsnitt:


”Säkerhet – Bilbarnstolar – Koppla bort
frampassagerarens krockkudde” avsnitt :


”Säkerhet – ISOFIX-bilbarnstolar” (Peugeot
Rifter) avsnitt:

i-SizeTOP TETHER
”Säkerhet – Manuellt barnlås” avsnitt:

”Körning – Elektrisk parkeringsbroms”
avsnitt:


”Körning – Fast fartbegränsare” avsnitt:

”Praktisk information –
Bränslekompatibilitet” avsnitt:




”Praktisk information – Laddningssystem
(elektriskt)” avsnitt:

7
Översikt

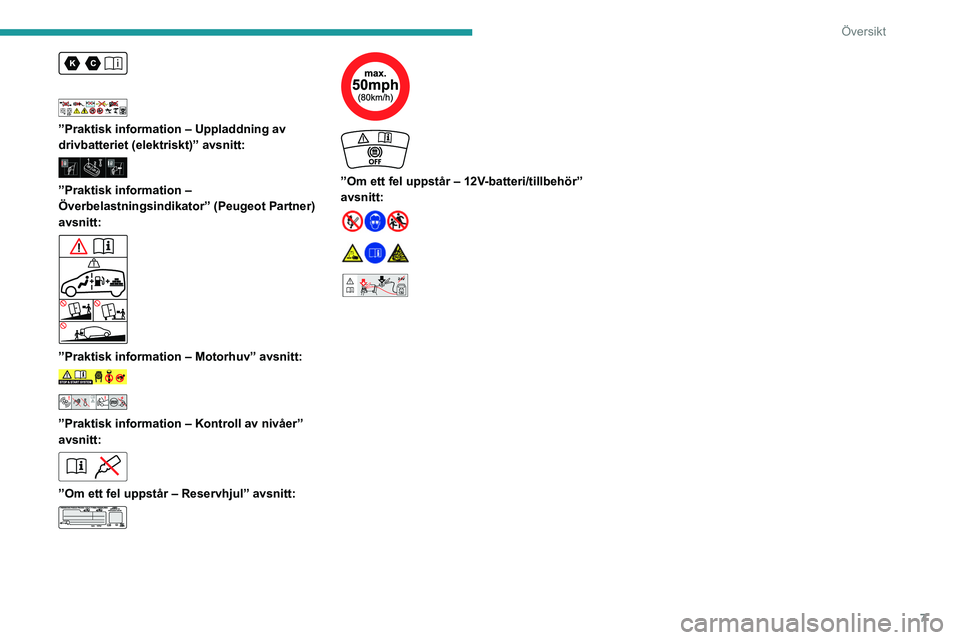

”Praktisk information – Uppladdning av
drivbatteriet (elektriskt)” avsnitt:


”Praktisk information –
Överbelastningsindikator” (Peugeot Partner)
avsnitt:


”Praktisk information – Motorhuv” avsnitt:


”Praktisk information – Kontroll av nivåer”
avsnitt:


”Om ett fel uppstår – Reservhjul” avsnitt:





”Om ett fel uppstår – 12V-batteri/tillbehör”
avsnitt:




24V12V

8
EcoDriving
Eco-driving
Eco-driving avser flera rutiner i vardagen som
innebär att bilisten kan optimera fordonets
energiförbrukning (bränsle och/eller el) och
CO
2-utsläpp.
Optimera din användning av växellådan
Ge dig av med försiktighet och växla upp snabbt
med manuell växellåda. Växla upp tidigt då du
accelererar.
Gynna automatläge med automatväxellåda.
Trampa inte hårt eller plötsligt på gaspedalen.
Växlingsindikatorn kräver att du lägger i den bäst
lämpade växeln. Följ rådet när helst indikeringen
visas på instrumentpanelen.
Den här indikatorn visas enbart i det manuella
läget i en automatisk växellåda.
Kör mjukt
Håll ett säkert avstånd mellan fordon, använd
motorbromsning istället för bromspedalen och
tryck in gasen gradvis. Dessa metoder hjälper
till att spara när det gäller energiförbrukning,
minska CO
2-utsläppen och minska trafikbuller i
allmänhet.
Gynna användningen av
”Energisparläge”-körläget.
Med en EAT8-växellåda, med växelväljaren i
läge

D, kan du befrämja ”att rulla” genom att
successivt lyfta foten helt från gaspedalen för att
spara bränsle.
När trafiken flyter smidigt välj farthållare.
Lär dig använda elektrisk utrustning
Om passagerarutrymmet är för varmt ska du
först ventilera bilen genom att öppna rutorna
och luftventilerna innan du kör iväg och aktiverar
luftkonditioneringen.
Vid hastigheter över 50 km/tim ska du stänga
fönstren och lämna luftventilerna öppna.
Tänk på att använda den utrustning som gör
det möjligt att sänka passagerarutrymmets
temperatur (tex. soltakgardin, fönstergardiner).
Stäng av luftkonditioneringen, om inte
regleringen sker automatiskt, så snart den
önskade temperaturen har uppnåtts.
Stäng av funktionerna borttagning av imma och
frost om dessa inte hanteras automatiskt.
Stäng snarast möjligt av sätesvärmen.
Anpassa din användning av strålkastare och/
eller dimljus till synlighetsnivån i enlighet med
gällande lagstiftning i det land där du kör.
Undvik att låta bilen gå på tomgång innan du
kör iväg, speciellt under vintern (annat än under
svåra vinterförhållanden: temperatur under -23
°C). Bilen värms upp mycket snabbare under
körning.
För att minska energiförbrukningen undvik som
passagerare att ansluta dina mediaenheter (tex.
film, musik, videospel, osv.).
Koppla ur alla bärbara apparater innan du
lämnar bilen.
Minska orsakerna till onödigt hög
bränsleförbrukning
Fördela vikten i hela bilen. Placera det tyngsta
bagaget i bagageutrymmet så nära baksätena
som möjligt.
Se till att bilen inte är för tungt lastad och
minimera luftmotståndet (tex. lastbågar,
takräcke, cykelhållare, släpvagn). Använd helst
en takbox.
Ta bort lastbågar och lasträcke efter användning.
Montera bort vinterdäcken och byt till
sommardäck så fort vintern är över.
Följ serviceinstruktionerna
Kontrollera däcktrycket regelbundet på kalla
däck och jämför värdena med däcktrycksdekalen
i dörröppningen på förarsidan.
Denna kontroll ska särskilt göras:
–

före en lång resa.
–


vid varje årstidsväxling.
–


när bilen stått oanvänd under en längre
period.
Glöm inte att också kontrollera reservhjulet och,
då det behövs, släpvagnens eller husvagnens
däck.
Serva bilen regelbundet (tex. olja, oljefilter

,
luftfilter, passagerarutrymmesfilter etc.). Följ
instruktionerna i tillverkarens serviceschema.
Med en BlueHDi-dieselmotor, vid fel på SCR-
systemet, släpper bilen ut föroreningar. Vänd dig
till en PEUGEOT-auktoriserad verkstad eller en
annan kvalificerad verkstad så snart som möjligt
för att återställa ditt fordons kväveoxidutsläpp till
lagliga nivåer.
När du fyller bränsletanken fortsätt inte, för att
undvika översvämning, efter kontakthandtagets
tredje avstängning.
Du kommer bara se bränsleförbrukningen för din
nya bil stabiliseras till ett jämnt medelvärde efter
dess första 300 mil.
Optimera räckvidden (Elektrisk)
Fordonets förbrukning av elektrisk energi beror i
hög grad på färdväg, hastighet och körstil samt
användning av uppvärmning/luftkonditionering.
Försök att hålla dig inom ” ECO”-zonen på
strömindikatorn genom smidigt körande samt
upprätthållande av en stadig hastighet.
Förutse behovet av att sakta ner, och bromsa
smidigt genom motorbromsning med regenerativ
bromsfunktion då detta är möjligt. Detta kommer
att flytta strömindikatorn till ”CHARGE”-zonen.
Använd luftkonditioneringen snarare än
uppvärmningen för att avlägsna ånga från
passagerarutrymmet.
