Peugeot Partner Tepee 2010 Manual del propietario (in Spanish)

148
Cambiar un fusible
FUSIBLES DEL TABLERO DE A
BORDO
Bascule la tapa para acceder a los
fusibles. Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnóstico, mando
retrovisor, altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, pantalla, detección de subinfl ado, alarma
y sirena
9 30 Toma 12 V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, Kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta trasera/retrovisores

149
AYUDA RÁPIDA
7
Cambiar un fusible

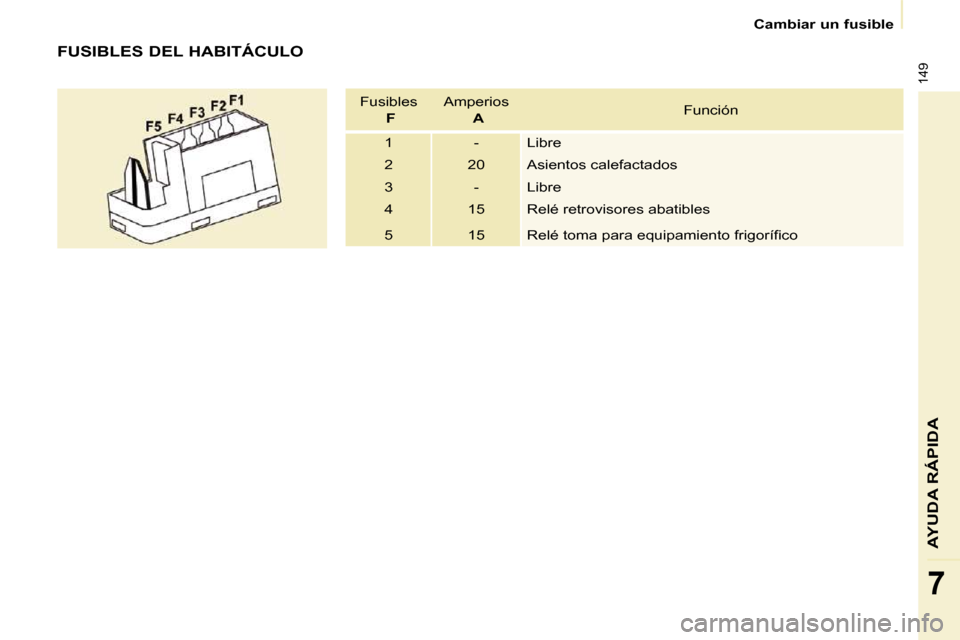

FUSIBLES DEL HABITÁCULO
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé retrovisores abatibles
5 15 Relé toma para equipamiento frigorífi co

150
Cambiar un fusible

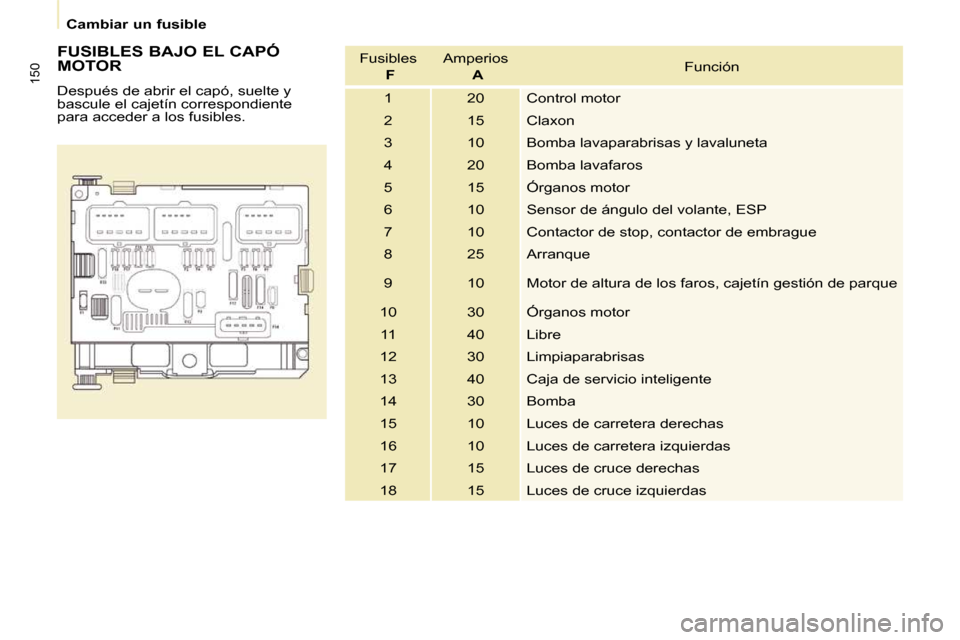

FUSIBLES BAJO EL CAPÓ
MOTOR
Después de abrir el capó, suelte y
bascule el cajetín correspondiente
para acceder a los fusibles. Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor de ángulo del volante, ESP
7 10 Contactor de stop, contactor de embrague
8 25 Arranque
9 10 Motor de altura de los faros, cajetín gestión de pa rque
10 30 Órganos motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derechas
16 10 Luces de carretera izquierdas
17 15 Luces de cruce derechas
18 15 Luces de cruce izquierdas

151
7
Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla
delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

152
Cambiar un fusible
Sin elevación (con las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.

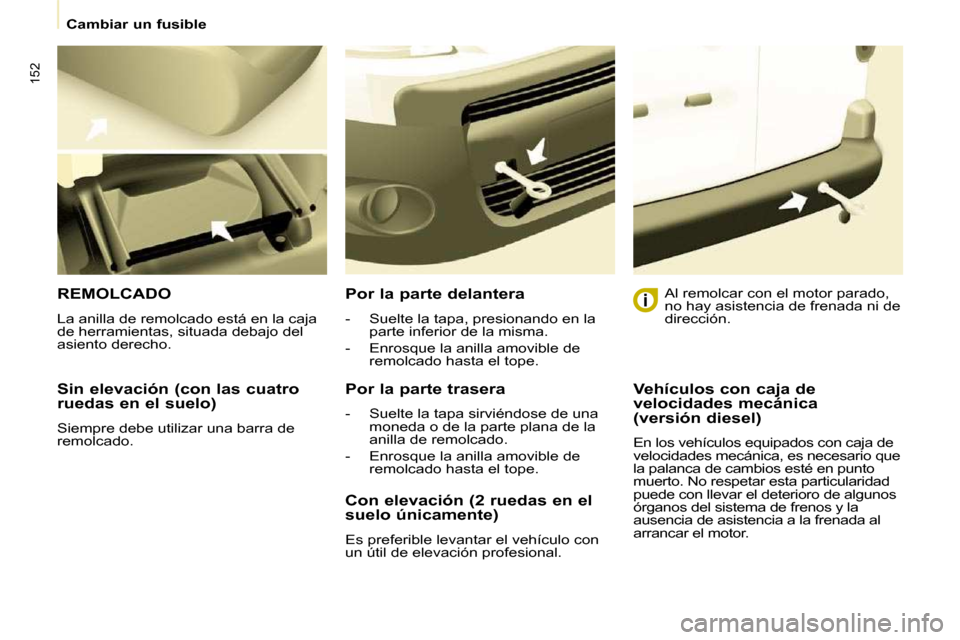

REMOLCADO
La anilla de remolcado está en la caja
de herramientas, situada debajo del
asiento derecho. Por la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
- Enrosque la anilla amovible de remolcado hasta el tope.
Por la parte trasera
- Suelte la tapa sirviéndose de una moneda o de la parte plana de la
anilla de remolcado.
- Enrosque la anilla amovible de remolcado hasta el tope. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (2 ruedas en el
suelo únicamente)
Es preferible levantar el vehículo con
un útil de elevación profesional. Vehículos con caja de
velocidades mecánica
(versión diesel)
En los vehículos equipados con caja de
velocidades mecánica, es necesario que
la palanca de cambios esté en punto
muerto. No respetar esta particularidad
puede con llevar el deterioro de algunos
órganos del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.

154
Dimensiones

155
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

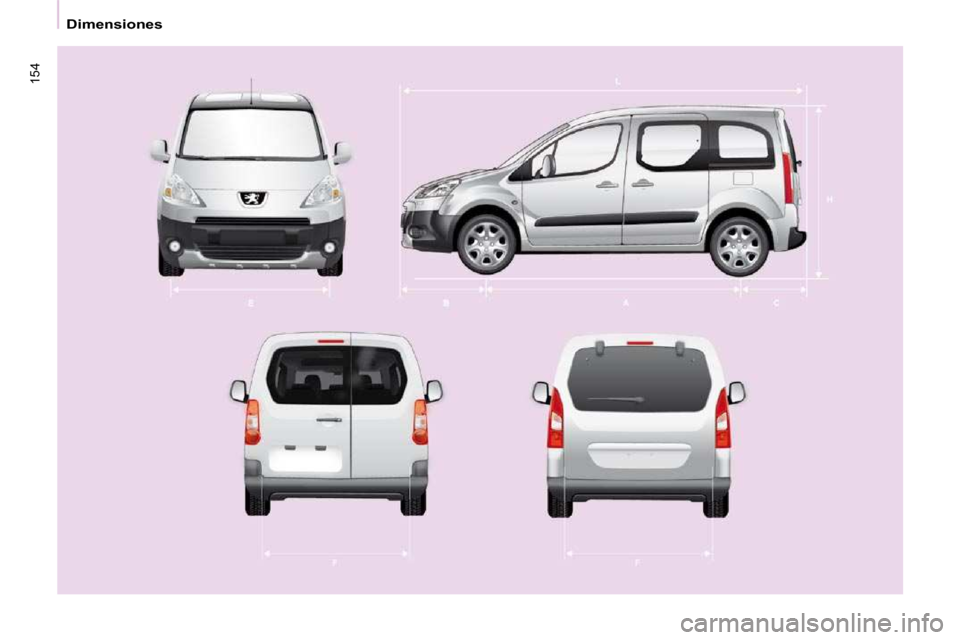

DIMENSIONES (MM)
L Largo total 4 380
H Altura total 1 801 - 1 862
A Distancia entre ejes 2 728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727
D Anchura de la carrocería: sin retrovisores
1 810
con retrovisores 2 112
E Anchura vía delantera 1 505 - 1 507
F Anchura vía trasera 1 554 - 1 556
- Largo de la superfi cie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera 1 343
Con asiento pasajero delantero abatido 3 000

156
Dimensiones

PUERTAS TRASERAS (mm)
M Umbral máximo con neumático 205/65 R15 y
guarnecido de portón trasero 582

Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1 11 8 1 313
O Anchura 495 543 1 582

157
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

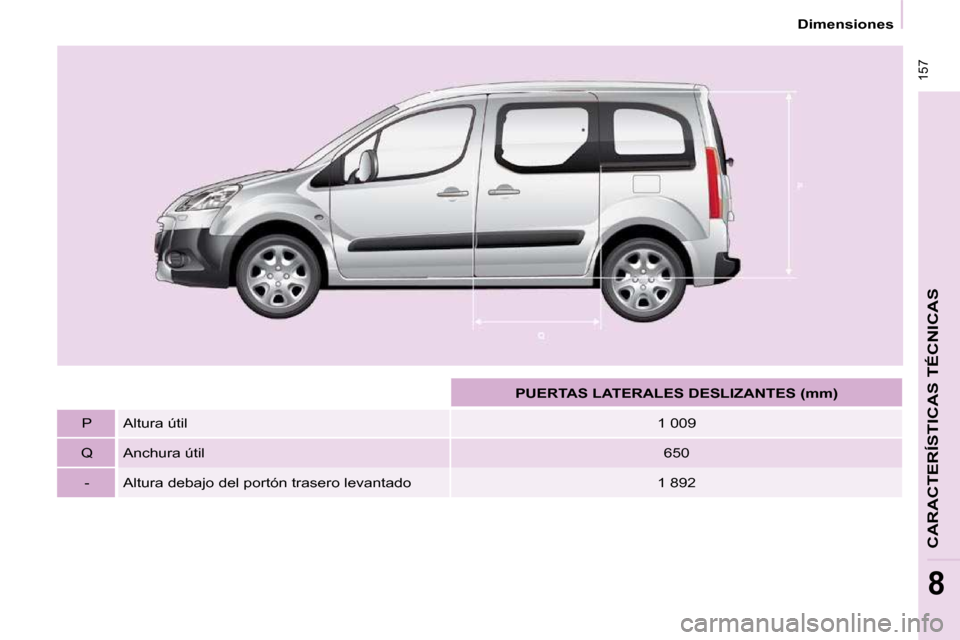

PUERTAS LATERALES DESLIZANTES (mm)
P Altura útil 1 009
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1 892

158

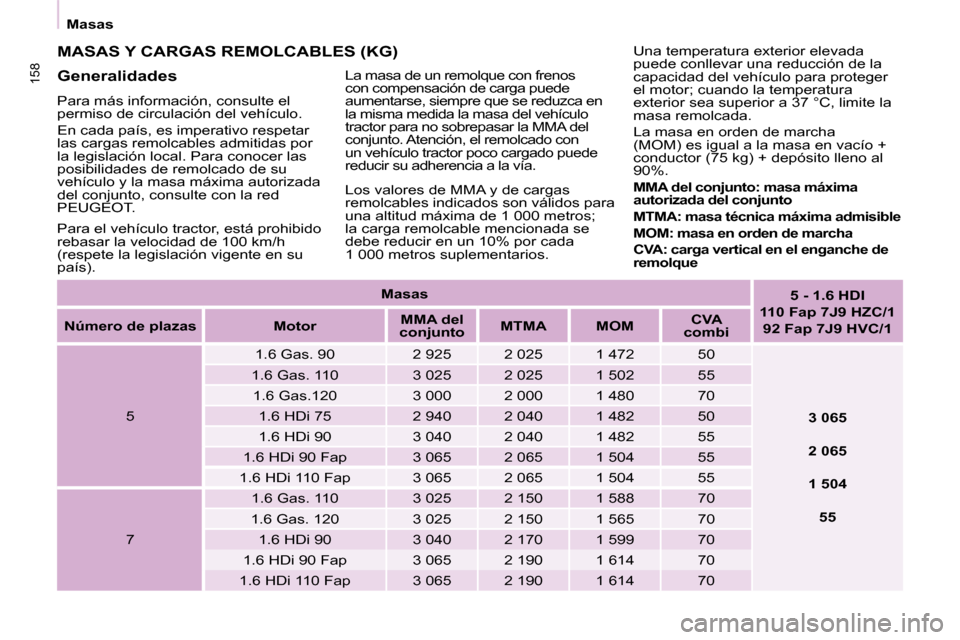

Masas
Masas

5 - 1.6 HDI
110 Fap 7J9 HZC/1
92 Fap 7J9 HVC/1

Número de plazas Motor
MMA del
conjunto
MTMA MOM
CVA
combi
5 1.6 Gas. 90 2 925 2 025 1 472 50

3 065

2 065

1 504

55
1.6 Gas. 110 3 025 2 025 1 502 55
1.6 Gas.120 3 000 2 000 1 480 70 1.6 HDi 75 2 940 2 040 1 482 50
1.6 HDi 90 3 040 2 040 1 482 55
1.6 HDi 90 Fap 3 065 2 065 1 504 55
1.6 HDi 110 Fap 3 065 2 065 1 504 55
7 1.6 Gas. 110 3 025 2 150 1 588 70
1.6 Gas. 120 3 025 2 150 1 565 70 1.6 HDi 90 3 040 2 170 1 599 70
1.6 HDi 90 Fap 3 065 2 190 1 614 70
1.6 HDi 110 Fap 3 065 2 190 1 614 70
MASAS Y CARGAS REMOLCABLES (KG)
Generalidades
Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas por
la legislación local. Para conocer las
posibilidades de remolcado de su
vehículo y la masa máxima autorizada
del conjunto, consulte con la red
PEUGEOT. La masa de un remolque con frenos
con compensación de carga puede
aumentarse, siempre que se reduzca en
la misma medida la masa del vehículo
tractor para no sobrepasar la MMA del
conjunto. Atención, el remolcado con
un vehículo tractor poco cargado puede
reducir su adherencia a la vía.

MMA del conjunto: masa máxima
autorizada del conjunto

MTMA: masa técnica máxima admisible

MOM: masa en orden de marcha

CVA: carga vertical en el enganche de
remolque
Para el vehículo tractor, está prohibido
rebasar la velocidad de 100 km/h
(respete la legislación vigente en su
país). Una temperatura exterior elevada
puede conllevar una reducción de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha
(MOM) es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%.
Los valores de MMA y de cargas
remolcables indicados son válidos para
una altitud máxima de 1 000 metros;
la carga remolcable mencionada se
debe reducir en un 10% por cada
1 000 metros suplementarios.
