Peugeot Partner Tepee 2010 Manual del propietario (in Spanish)

139
AYUDA RÁPIDA
7

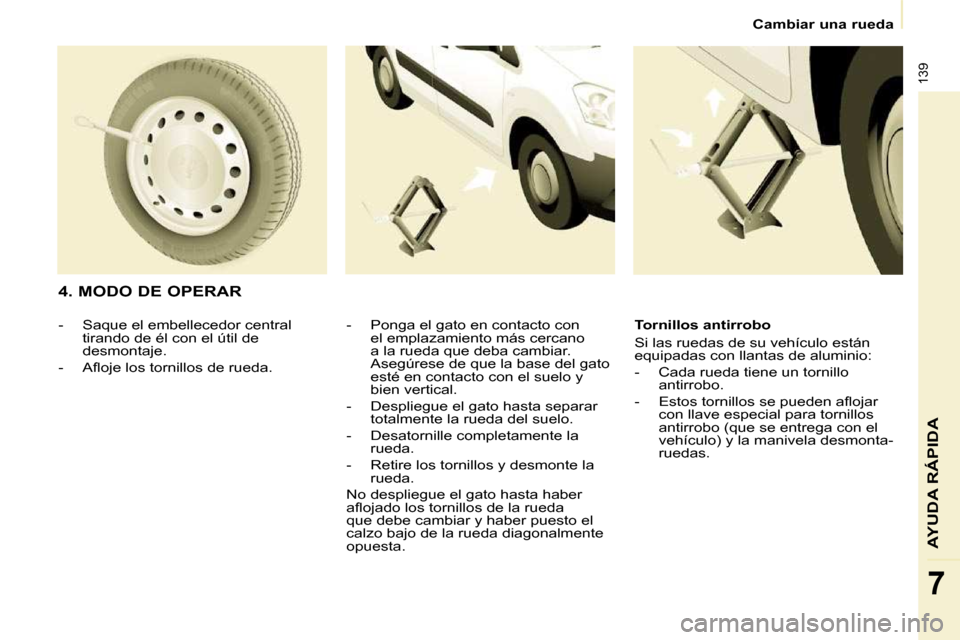

Cambiar una rueda
4. MODO DE OPERAR - Ponga el gato en contacto con el emplazamiento más cercano
a la rueda que deba cambiar.
Asegúrese de que la base del gato
esté en contacto con el suelo y
bien vertical.
- Despliegue el gato hasta separar totalmente la rueda del suelo.
- Desatornille completamente la rueda.
- Retire los tornillos y desmonte la rueda.
No despliegue el gato hasta haber
afl ojado los tornillos de la rueda
que debe cambiar y haber puesto el
calzo bajo de la rueda diagonalmente
opuesta.
- Saque el embellecedor central
tirando de él con el útil de
desmontaje.
- Afl oje los tornillos de rueda. Tornillos antirrobo
Si las ruedas de su vehículo están
equipadas con llantas de aluminio:
- Cada rueda tiene un tornillo
antirrobo.
- Estos tornillos se pueden afl ojar con llave especial para tornillos
antirrobo (que se entrega con el
vehículo) y la manivela desmonta-
ruedas.

140

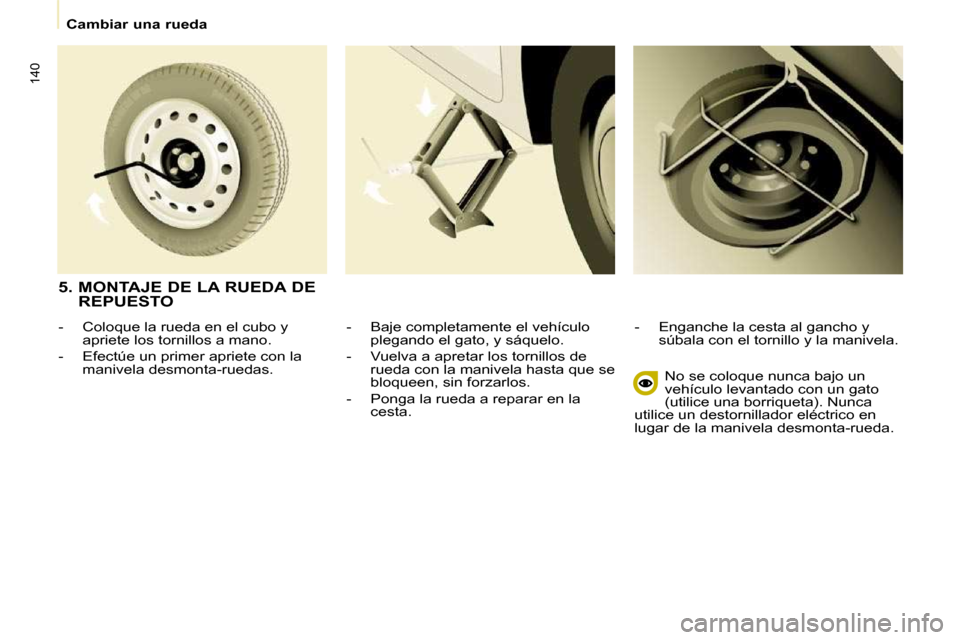

Cambiar una rueda - Baje completamente el vehículo plegando el gato, y sáquelo.
- Vuelva a apretar los tornillos de rueda con la manivela hasta que se
bloqueen, sin forzarlos.
- Ponga la rueda a reparar en la cesta. - Enganche la cesta al gancho y
súbala con el tornillo y la manivela.
No se coloque nunca bajo un
vehículo levantado con un gato
(utilice una borriqueta). Nunca
utilice un destornillador eléctrico en
lugar de la manivela desmonta-rueda.
5. MONTAJE DE LA RUEDA DE
REPUESTO
- Coloque la rueda en el cubo y apriete los tornillos a mano.
- Efectúe un primer apriete con la manivela desmonta-ruedas.

141
7
Rejilla antinieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5, sin olvidar colocar
el embellecedor central de la rueda.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT para que
le revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que le reparen y monten
la rueda original lo antes posible en la
red PEUGEOT. Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.

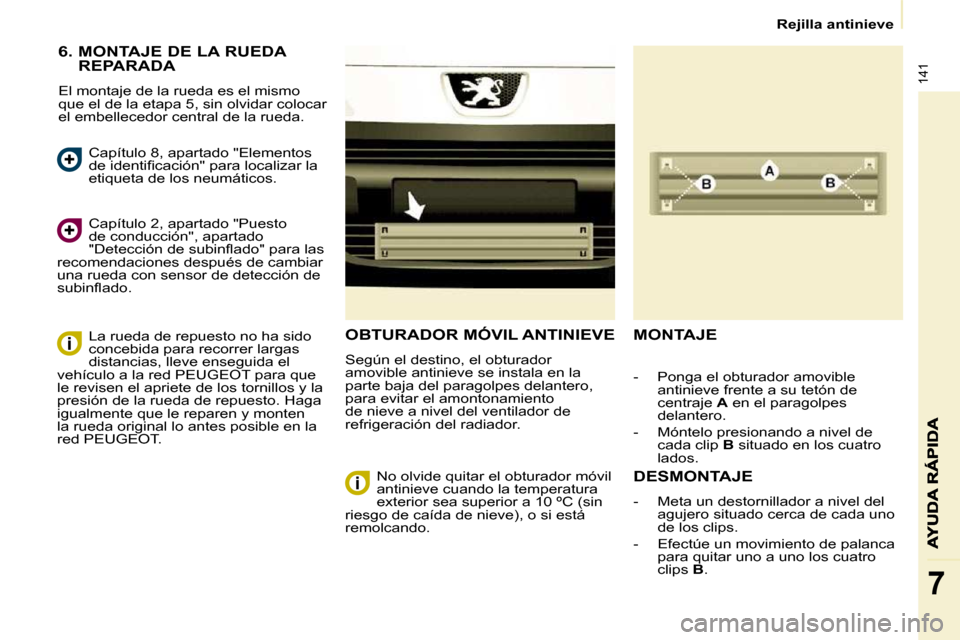

OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B .
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes
delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
Capítulo 2, apartado "Puesto
de conducción", apartado
"Detección de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando.

141
7
Rejilla antinieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo
que el de la etapa 5, sin olvidar colocar
el embellecedor central de la rueda.
La rueda de repuesto no ha sido
concebida para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT para que
le revisen el apriete de los tornillos y la
presión de la rueda de repuesto. Haga
igualmente que le reparen y monten
la rueda original lo antes posible en la
red PEUGEOT. Capítulo 8, apartado "Elementos
de identifi cación" para localizar la
etiqueta de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador.
MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B .
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes
delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
Capítulo 2, apartado "Puesto
de conducción", apartado
"Detección de subinfl ado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinfl ado.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10 ºC (sin
riesgo de caída de nieve), o si está
remolcando.

142
Cambiar una lámpara
CAMBIAR UNA LÁMPARA

Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
presión.
Lavado a alta presión
Abra el capó motor. Para acceder a
las lámparas, meta la mano detrás del
bloque óptico.
Efectúe las operaciones en el sentido
inverso para la colocación de cada
lámpara y verifi que el correcto cierre
del capó.
Tipo C
Lámpara halógena: quite
el resorte de bloqueo de
su emplazamiento.

Tipo B
Lámpara con bayoneta:
pulse en la lámpara y
retírela girándola en el
sentido contrario a las
agujas de un reloj.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso corriente
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto quitado o
con la batería desconectada. Espere
aproximadamente 3 minutos, después del
cambio, para volver a conectar la batería.
Controle el correcto funcionamiento de
las luces después de cada intervención.
Utilizando este tipo de lavado en
machas persistentes, no insista
en los faros, en las luces y en
su contorno para evitar deteriorar su
barniz y su junta de estanqueidad.

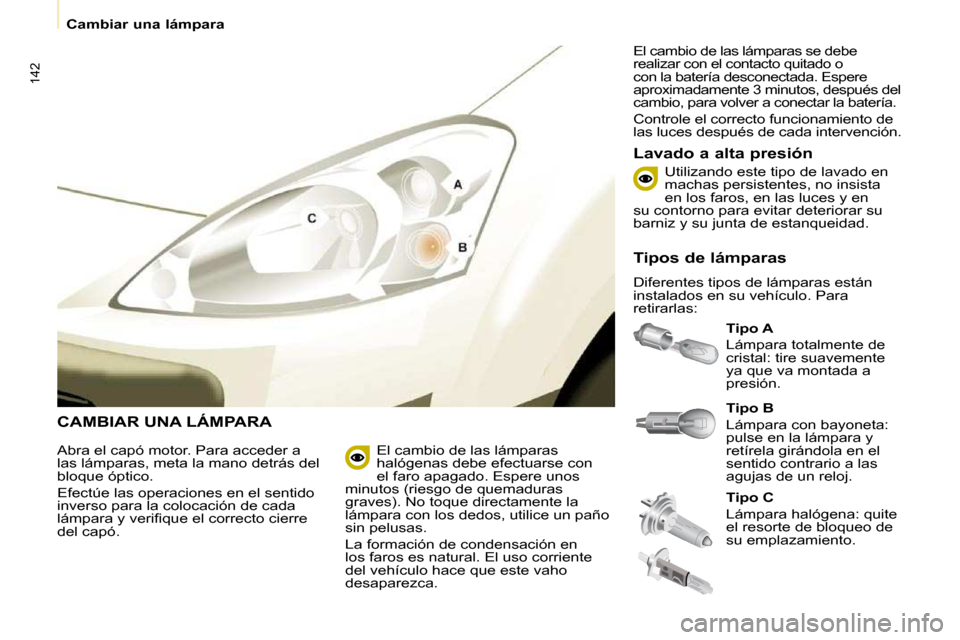

Tipos de lámparas
Diferentes tipos de lámparas están
instalados en su vehículo. Para
retirarlas:

143
AYUDA RÁPIDA
7
Cambiar una lámpara

3. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
- Quite la tapa tirando de la lengüeta de goma blanda.
- Gire el porta lámpara un cuarto de vuelta, en el sentido contrario
a las agujas de un reloj.
- Quite el porta lámpara pulsando ligeramente encima y girando en
el sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

2. Luces de posición
Tipo A , W5W - 5W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Saque el porta-lámpara montado a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

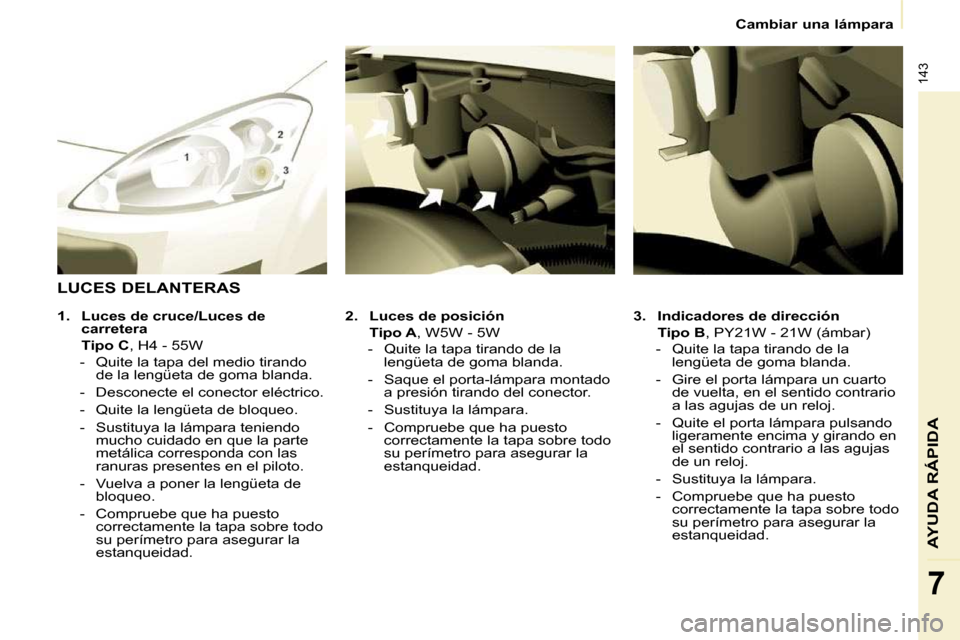

LUCES DELANTERAS

1. Luces de cruce/Luces de
carretera
Tipo C , H4 - 55W
- Quite la tapa del medio tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite la lengüeta de bloqueo.
- Sustituya la lámpara teniendo mucho cuidado en que la parte
metálica corresponda con las
ranuras presentes en el piloto.
- Vuelva a poner la lengüeta de bloqueo.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

144
Cambiar una lámpara

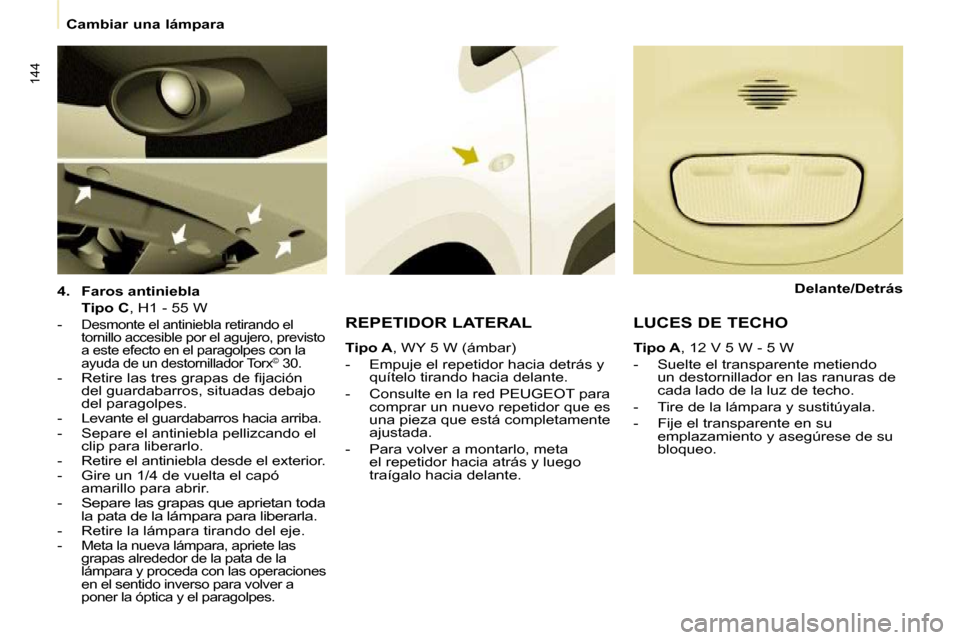

4. Faros antiniebla
Tipo C , H1 - 55 W
-
Desmonte el antiniebla retirando el
tornillo accesible por el agujero, previsto
a este efecto en el paragolpes con la
ayuda de un destornillador Torx
© 30. - Retire las tres grapas de fi jación del guardabarros, situadas debajo
del paragolpes.
- Levante el guardabarros hacia arriba.
- Separe el antiniebla pellizcando el clip para liberarlo.
- Retire el antiniebla desde el exterior.
- Gire un 1/4 de vuelta el capó amarillo para abrir.
-
Separe las grapas que aprietan toda
la pata de la lámpara para liberarla.
- Retire la lámpara tirando del eje.
- Meta la nueva lámpara, apriete las
grapas alrededor de la pata de la
lámpara y proceda con las operaciones
en el sentido inverso para volver a
poner la óptica y el paragolpes.
REPETIDOR LATERAL

Tipo A , WY 5 W (ámbar)
- Empuje el repetidor hacia detrás y quítelo tirando hacia delante.
- Consulte en la red PEUGEOT para comprar un nuevo repetidor que es
una pieza que está completamente
ajustada.
- Para volver a montarlo, meta el repetidor hacia atrás y luego
traígalo hacia delante. LUCES DE TECHO

Tipo A , 12 V 5 W - 5 W
- Suelte el transparente metiendo un destornillador en las ranuras de
cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo.
Delante/Detrás

145
AYUDA RÁPIDA
7
Cambiar una lámpara

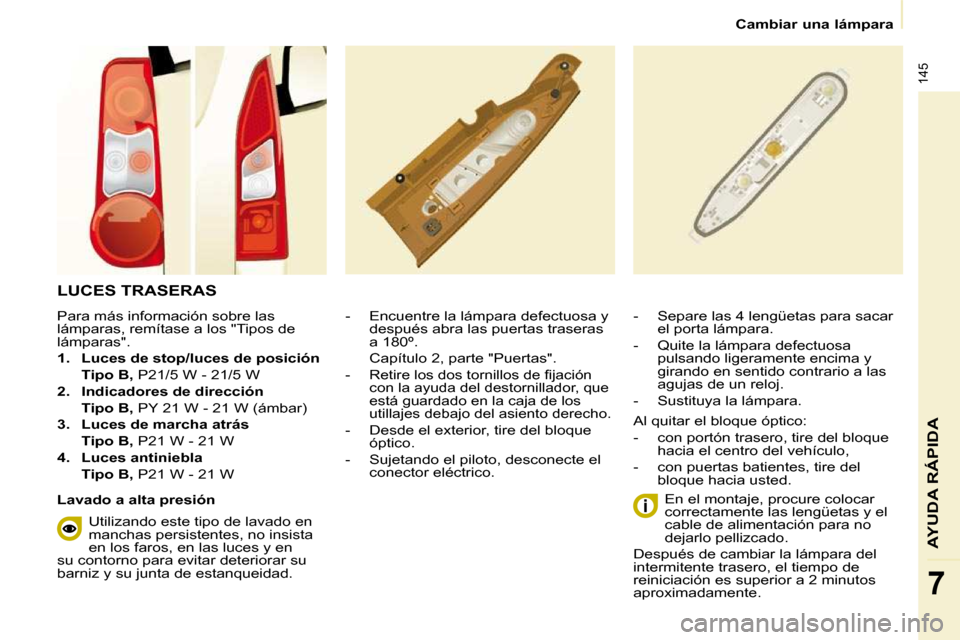

LUCES TRASERAS
- Encuentre la lámpara defectuosa y después abra las puertas traseras
a 180º.
Capítulo 2, parte "Puertas".
-
Retire los dos tornillos de fi jación
con la ayuda del destornillador, que
está guardado en la caja de los
utillajes debajo del asiento derecho.
- Desde el exterior, tire del bloque óptico.
- Sujetando el piloto, desconecte el conector eléctrico.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo pellizcado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reiniciación es superior a 2 minutos
aproximadamente.
- Separe las 4 lengüetas para sacar
el porta lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y
girando en sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".

1. Luces de stop/luces de posición
Tipo B, P21/5 W - 21/5 W

2. Indicadores de dirección
Tipo B, PY 21 W - 21 W (ámbar)

3. Luces de marcha atrás
Tipo B, P21 W - 21 W

4. Luces antiniebla
Tipo B, P21 W - 21 W Al quitar el bloque óptico:
- con portón trasero, tire del bloque
hacia el centro del vehículo,
- con puertas batientes, tire del bloque hacia usted.
Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, en las luces y en
su contorno para evitar deteriorar su
barniz y su junta de estanqueidad.

146
Cambiar una lámpara
LUCES DE MATRÍCULA
- Desenrosque las dos tuercas.
- Empuje las varillas.
- En caso necesario, desconecte el conector para retirar el piloto.
- Sustituya la lámpara.
Con portón trasero
- Separe el plástico transparente con
un destornillador.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
TERCER PILOTO DE STOP

Tipo A, W 16 W - 16 W
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Gire el porta lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
- Vuelva a poner el porta lámpara y vuelva a conectar el conector.
- Vuelva a poner el guarnecido.

Tipo A, W 5 W - 5 W

147
AYUDA RÁPIDA
7
Cambiar un fusible
CAMBIAR UN FUSIBLE
Las cajas de los fusibles están
situadas:
- en la parte inferior del tablero de a bordo, en el lado izquierdo (detrás
de la tapa).
- bajo el capó motor (cerca de la batería).
Las denominaciones indicadas son
sólo las de los fusibles que puede
cambiar el usuario con la pinza y
fusibles de recambio, situados detrás
del portaobjetos del tablero de a bordo,
en el lado derecho. Para cualquier otra
intervención, diríjase a la red PEUGEOT.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por un fusible del mismo
calibre.
A la atención de los profesionales:
para acceder a la información
completa sobre los fusibles y
relés, consulte la esquemática de los
"Métodos" en la Red.
PEUGEOT declina toda
responsabilidad en cuanto a los gastos
ocasionados por la reparación de su
vehículo o los fallos de funcionamiento
que resultasen de la instalación de
accesorios auxiliares no suministrados
y no recomendados por la red
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.

Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
- Utilice la pinza.
