Paraneve
GUIDA RAPIDA
6. RIMONTAGGIO DELLA RUOTA RIPARATA
Il rimontaggio della ruota è identico
alla fase 5. Ricordarsi di rimontare il
copricerchio.
La ruota di scorta non è
prevista per percorrere lunghe
distanze: far controllare al più
presto il serraggio dei bulloni e la
pressione della ruota di scorta dalla
rete PEUGEOT. Inoltre far riparare
e rimontare al più presto la ruota
originale presso la rete PEUGEOT. Capitolo 8, paragrafo "Elementi
di identifi cazione", per localizzare
l'etichetta dei pneumatici.

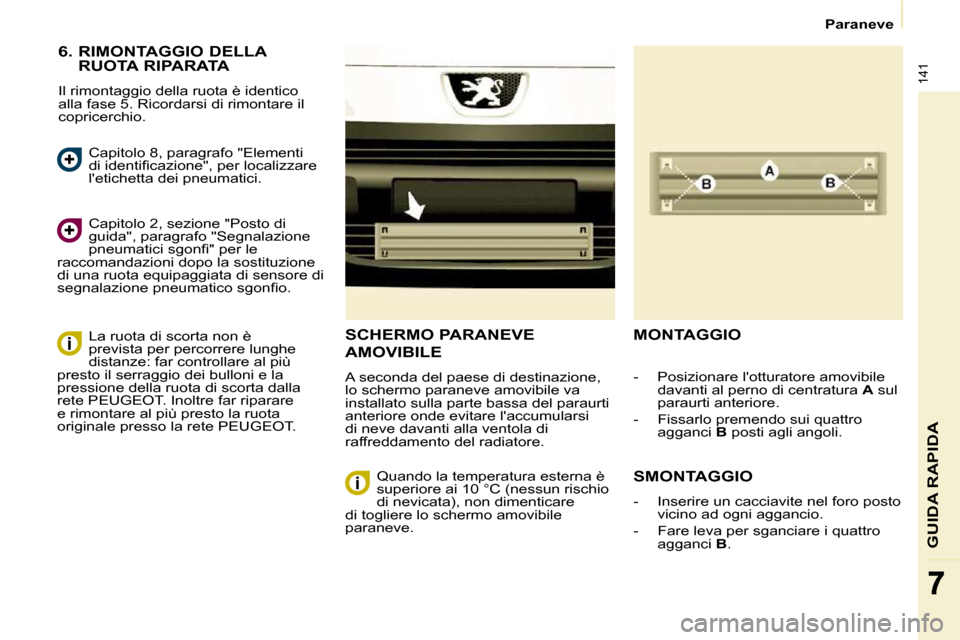

SCHERMO PARANEVE
AMOVIBILE
A seconda del paese di destinazione,
lo schermo paraneve amovibile va
installato sulla parte bassa del paraurti
anteriore onde evitare l'accumularsi
di neve davanti alla ventola di
raffreddamento del radiatore.
MONTAGGIO
SMONTAGGIO
- Inserire un cacciavite nel foro posto
vicino ad ogni aggancio.
- Fare leva per sganciare i quattro agganci B .
- Posizionare l'otturatore amovibile
davanti al perno di centratura A sul
paraurti anteriore.
- Fissarlo premendo sui quattro agganci B posti agli angoli.
Capitolo 2, sezione "Posto di
guida", paragrafo "Segnalazione
pneumatici sgonfi " per le
raccomandazioni dopo la sostituzione
di una ruota equipaggiata di sensore di
segnalazione pneumatico sgonfi o.
Quando la temperatura esterna è
superiore ai 10 °C (nessun rischio
di nevicata), non dimenticare
di togliere lo schermo amovibile
paraneve.

142
Sostituzione di una lampadina
SOSTITUIRE UNA LAMPADA

Tipo A
Lampada interamente
in vetro: tirare piano
perché viene montata a
pressione.
Lavaggio ad alta pressione
Aprire il cofano motore. Per accedere
alle lampade, far passare la mano
dietro il blocco ottico.
Per rimettere lampade nuove,
effettuare le operazioni in senso
inverso e verifi care che il cofano sia
ben chiuso.
Tipo C
Lampada alogena:
togliere la molla di
bloccaggio dal suo
alloggiamento.

Tipo B
Lampada a baionetta:
premere sulla lampada
poi girare in senso
antiorario.
La sostituzione delle lampade
deve essere effettuata con il
proiettore spento. Aspettare alcuni
minuti (rischio di ustione grave). Non
toccare direttamente la lampada con le
dita, utilizzare un panno non peloso.
La formazione di condensa nei
proiettori è naturale. L'uso corrente del
veicolo la fa sparire. La sostituzione della lampade va
effettuata con il contatto disinserito o
la batteria scollegata. Aspettare circa
3 minuti dopo la sostituzione prima di
ricollegare la batteria.
Verifi care il corretto funzionamento
delle luci dopo ogni intervento.
Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.

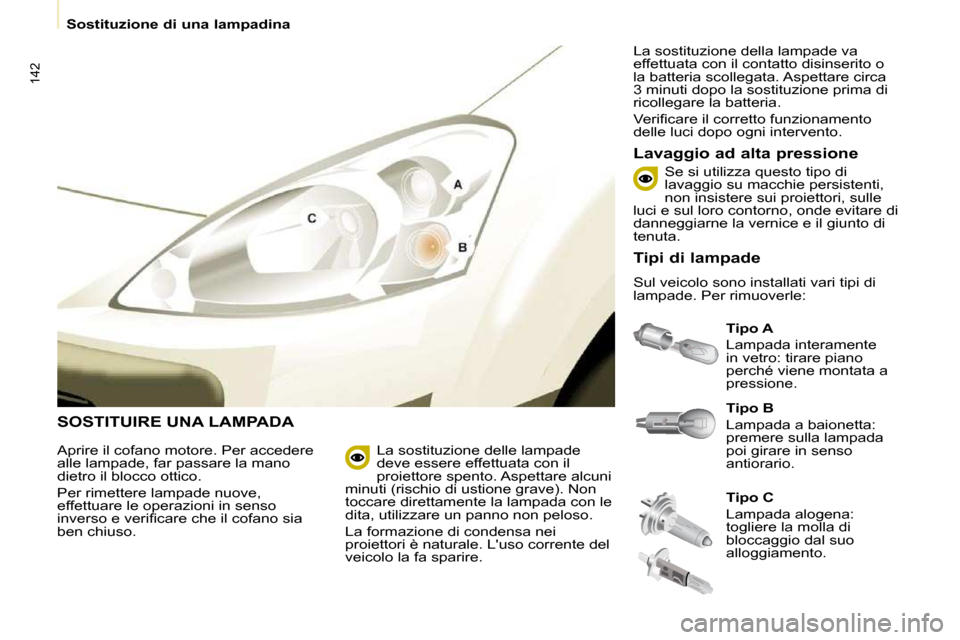

Tipi di lampade
Sul veicolo sono installati vari tipi di
lampade. Per rimuoverle:

143
7
Sostituzione di una lampadina
GUIDA RAPIDA

3. Indicatori di direzione
Tipo B , PY 21 W - 21 W (ambra)
- Togliere il coperchio tirando sulla linguetta in gomma morbida.
- Girare il porta lampada di un quarto di giro, in senso antiorario.
- Rimuovere la lampada premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
- Verifi care che il coperchio sia rimesso bene su tutta la periferia,
per garantire la tenuta.

2. Luci di posizione
Tipo A , W 5 W - 5 W
- Rimuovere il coperchio tirando la linguetta in gomma morbida.
- Estrarre il portalampada montato a pressione tirando il connettore.
- Sostituire la lampada.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

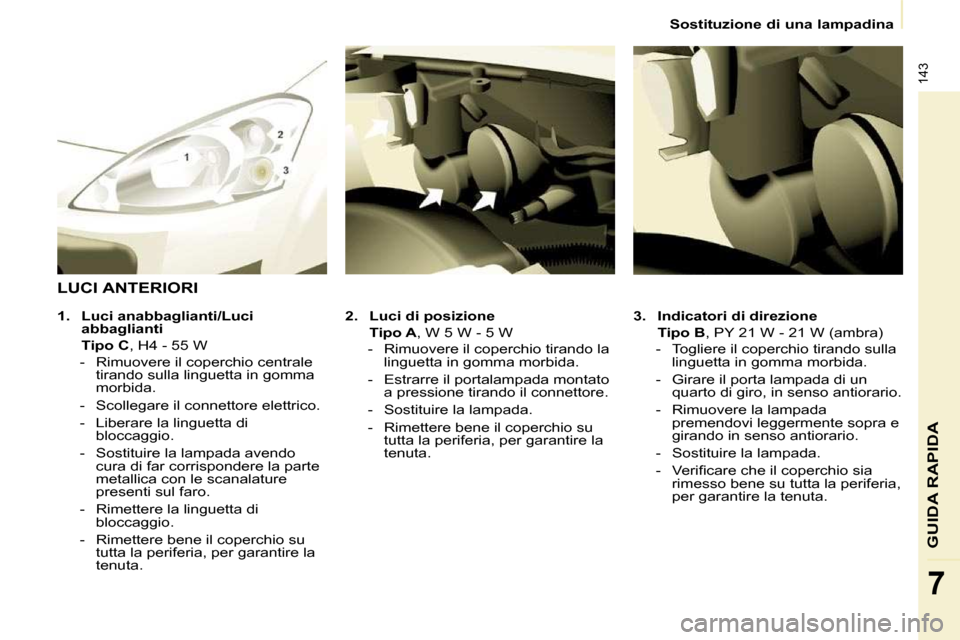

LUCI ANTERIORI

1. Luci anabbaglianti/Luci
abbaglianti
Tipo C , H4 - 55 W
- Rimuovere il coperchio centrale tirando sulla linguetta in gomma
morbida.
- Scollegare il connettore elettrico.
- Liberare la linguetta di bloccaggio.
- Sostituire la lampada avendo cura di far corrispondere la parte
metallica con le scanalature
presenti sul faro.
- Rimettere la linguetta di bloccaggio.
- Rimettere bene il coperchio su tutta la periferia, per garantire la
tenuta.

144
Sostituzione di una lampadina

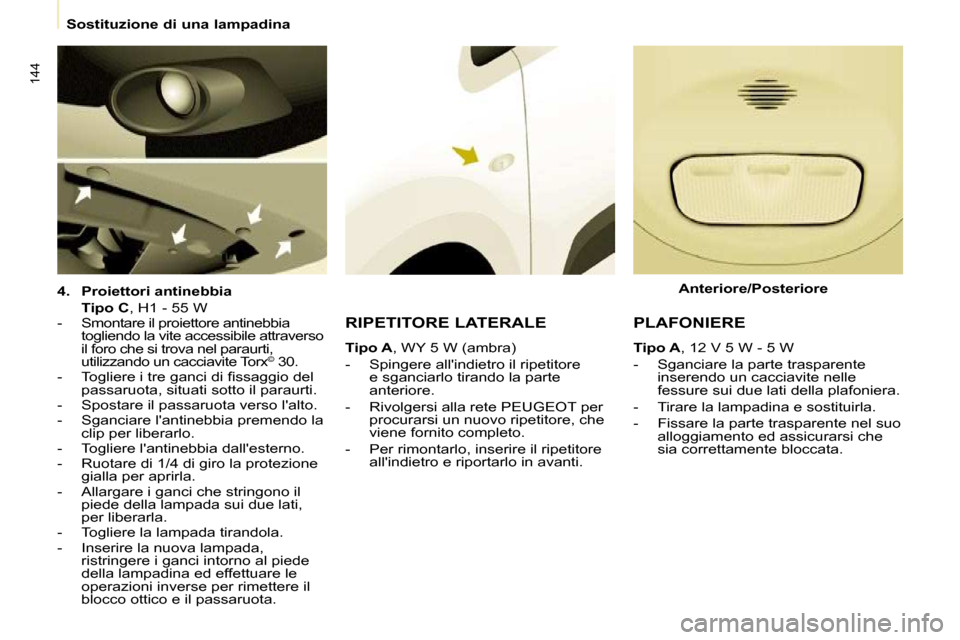

4. Proiettori antinebbia
Tipo C , H1 - 55 W
- Smontare il proiettore antinebbia togliendo la vite accessibile attraverso
il foro che si trova nel paraurti,
utilizzando un cacciavite Torx ©
30.
- Togliere i tre ganci di fi ssaggio del passaruota, situati sotto il paraurti.
- Spostare il passaruota verso l'alto.
- Sganciare l'antinebbia premendo la clip per liberarlo.
- Togliere l'antinebbia dall'esterno.
- Ruotare di 1/4 di giro la protezione gialla per aprirla.
- Allargare i ganci che stringono il piede della lampada sui due lati,
per liberarla.
- Togliere la lampada tirandola.
- Inserire la nuova lampada, ristringere i ganci intorno al piede
della lampadina ed effettuare le
operazioni inverse per rimettere il
blocco ottico e il passaruota. RIPETITORE LATERALE

Tipo A , WY 5 W (ambra)
- Spingere all'indietro il ripetitore e sganciarlo tirando la parte
anteriore.
- Rivolgersi alla rete PEUGEOT per procurarsi un nuovo ripetitore, che
viene fornito completo.
- Per rimontarlo, inserire il ripetitore all'indietro e riportarlo in avanti. PLAFONIERE

Tipo A , 12 V 5 W - 5 W
- Sganciare la parte trasparente inserendo un cacciavite nelle
fessure sui due lati della plafoniera.
- Tirare la lampadina e sostituirla.
- Fissare la parte trasparente nel suo alloggiamento ed assicurarsi che
sia correttamente bloccata.
Anteriore/Posteriore

145
7
Sostituzione di una lampadina
GUIDA RAPIDA

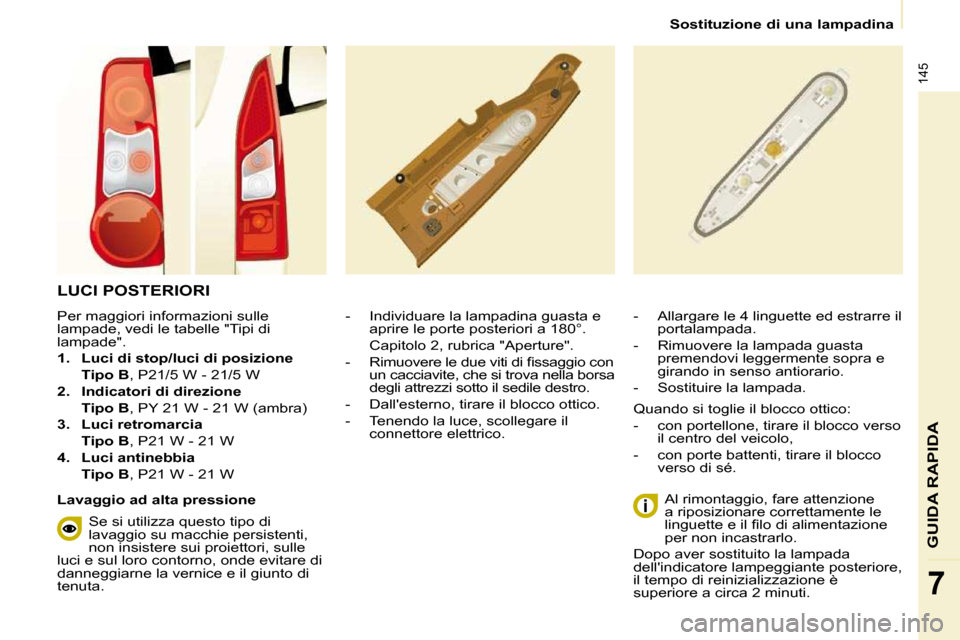

LUCI POSTERIORI
- Individuare la lampadina guasta e aprire le porte posteriori a 180°.
Capitolo 2, rubrica "Aperture".
- Rimuovere le due viti di fi ssaggio con un cacciavite, che si trova nella borsa
degli attrezzi sotto il sedile destro.
- Dall'esterno, tirare il blocco ottico.
- Tenendo la luce, scollegare il connettore elettrico.
Al rimontaggio, fare attenzione
a riposizionare correttamente le
linguette e il fi lo di alimentazione
per non incastrarlo.
Dopo aver sostituito la lampada
dell'indicatore lampeggiante posteriore,
il tempo di reinizializzazione è
superiore a circa 2 minuti.
- Allargare le 4 linguette ed estrarre il
portalampada.
- Rimuovere la lampada guasta premendovi leggermente sopra e
girando in senso antiorario.
- Sostituire la lampada.
Per maggiori informazioni sulle
lampade, vedi le tabelle "Tipi di
lampade".

1. Luci di stop/luci di posizione
Tipo B , P21/5 W - 21/5 W

2. Indicatori di direzione
Tipo B , PY 21 W - 21 W (ambra)

3. Luci retromarcia
Tipo B , P21 W - 21 W

4. Luci antinebbia
Tipo B , P21 W - 21 W
Quando si toglie il blocco ottico:
- con portellone, tirare il blocco verso
il centro del veicolo,
- con porte battenti, tirare il blocco verso di sé.
Lavaggio ad alta pressione Se si utilizza questo tipo di
lavaggio su macchie persistenti,
non insistere sui proiettori, sulle
luci e sul loro contorno, onde evitare di
danneggiarne la vernice e il giunto di
tenuta.

146
Sostituzione di una lampadina
LUCI TARGA
- Svitare i due dadi.
- Spingere le aste.
- Se necessario, scollegare il connettore per togliere il faro.
- Sostituire la lampadina.
Con portellone
- Smontare la protezione in plastica
trasparente con un cacciavite.
- Sostituire la lampadina.
- Riposizionare la plastica trasparente e premervi sopra.
TERZA LUCE DI STOP

Tipo A , W 16 W - W 16 W
Con porte battenti
- Staccare il rivestimento interno.
- Scollegare il connettore allargandone la linguetta.
- Ruotare il portalampada di un quarto di giro in senso antiorario.
- Sostituire la lampadina.
- Rimettere il portalampada e ricollegare il connettore.
- Rimettere il rivestimento interno.

Tipo A , W 5 W - 5 W

Sostituzione di un fusibile
147
GUIDA RAPIDA
7

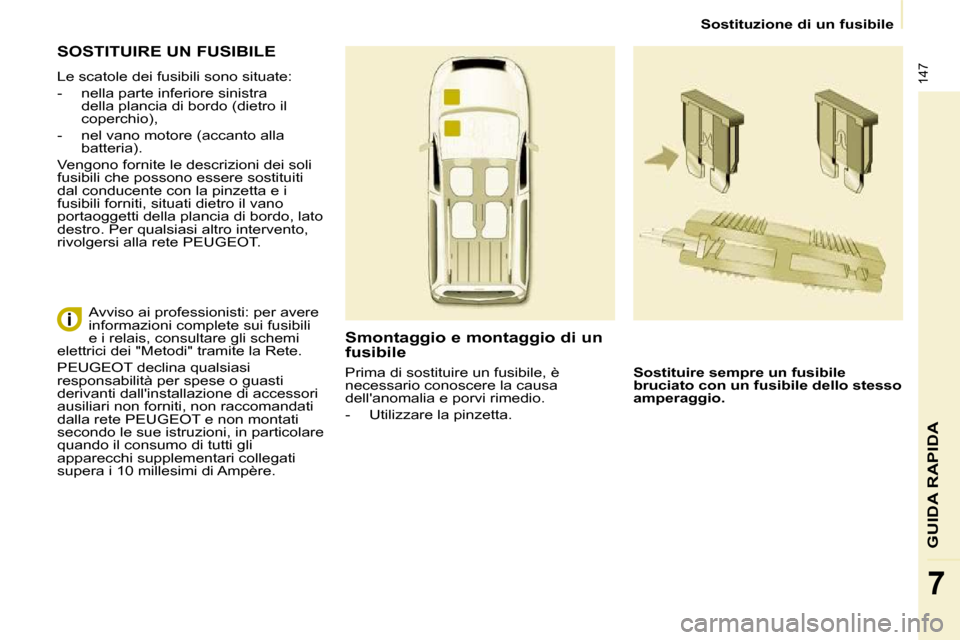

SOSTITUIRE UN FUSIBILE
Le scatole dei fusibili sono situate:
- nella parte inferiore sinistra della plancia di bordo (dietro il
coperchio),
- nel vano motore (accanto alla batteria).
Vengono fornite le descrizioni dei soli
fusibili che possono essere sostituiti
dal conducente con la pinzetta e i
fusibili forniti, situati dietro il vano
portaoggetti della plancia di bordo, lato
destro. Per qualsiasi altro intervento,
rivolgersi alla rete PEUGEOT.
Smontaggio e montaggio di un
fusibile
Sostituire sempre un fusibile
bruciato con un fusibile dello stesso
amperaggio.
Avviso ai professionisti: per avere
informazioni complete sui fusibili
e i relais, consultare gli schemi
elettrici dei "Metodi" tramite la Rete.
PEUGEOT declina qualsiasi
responsabilità per spese o guasti
derivanti dall'installazione di accessori
ausiliari non forniti, non raccomandati
dalla rete PEUGEOT e non montati
secondo le sue istruzioni, in particolare
quando il consumo di tutti gli
apparecchi supplementari collegati
supera i 10 millesimi di Ampère.

Prima di sostituire un fusibile, è
necessario conoscere la causa
dell'anomalia e porvi rimedio.
- Utilizzare la pinzetta.

148
Sostituzione di un fusibile

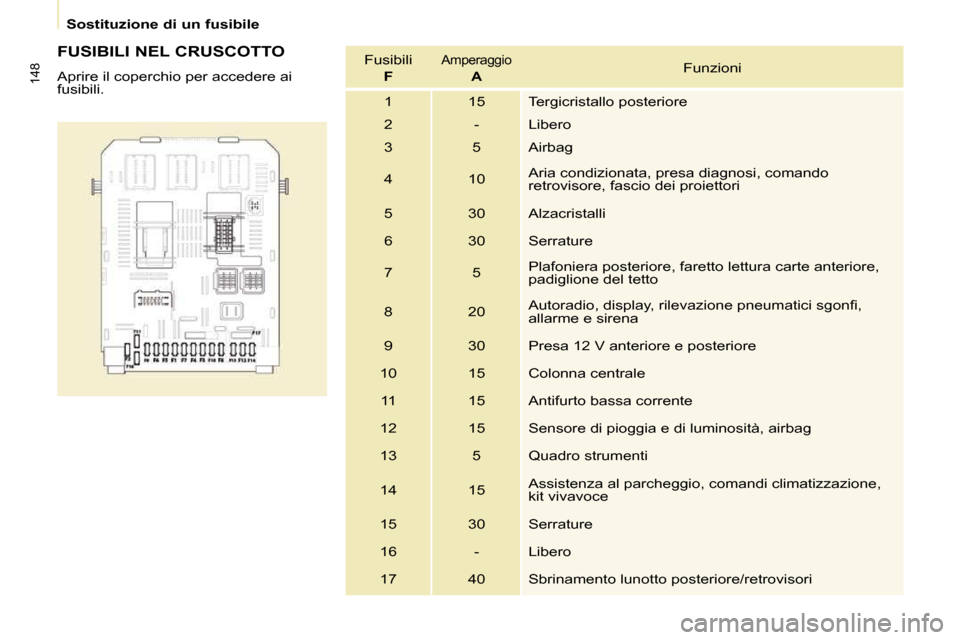

FUSIBILI NEL CRUSCOTTO
Aprire il coperchio per accedere ai
fusibili. Fusibili

F Amperaggio

A Funzioni
1 15 Tergicristallo posteriore
2 - Libero
3 5 Airbag
4 10 Aria condizionata, presa diagnosi, comando
retrovisore, fascio dei proiettori
5 30 Alzacristalli
6 30 Serrature
7 5 Plafoniera posteriore, faretto lettura carte anteriore,
padiglione del tetto
8 20 Autoradio, display, rilevazione pneumatici sgonfi ,
allarme e sirena
9 30 Presa 12 V anteriore e posteriore
10 15 Colonna centrale 11 15 Antifurto bassa corrente
12 15 Sensore di pioggia e di luminosità, airbag
13 5 Quadro strumenti
14 15 Assistenza al parcheggio, comandi climatizzazione,
kit vivavoce
15 30 Serrature
16 - Libero
17 40 Sbrinamento lunotto posteriore/retrovisori

Sostituzione di un fusibile
149
GUIDA RAPIDA
7
FUSIBILI NELL'ABITACOLO Fusibili

F
Amperaggio

A Funzioni
1 - Libero
2 20 Sedili riscaldati
3 - Libero
4 15 Relais retrovisori ripiegabili
5 15 Relais presa per equipaggiamento frigorifero

150
Sostituzione di un fusibile

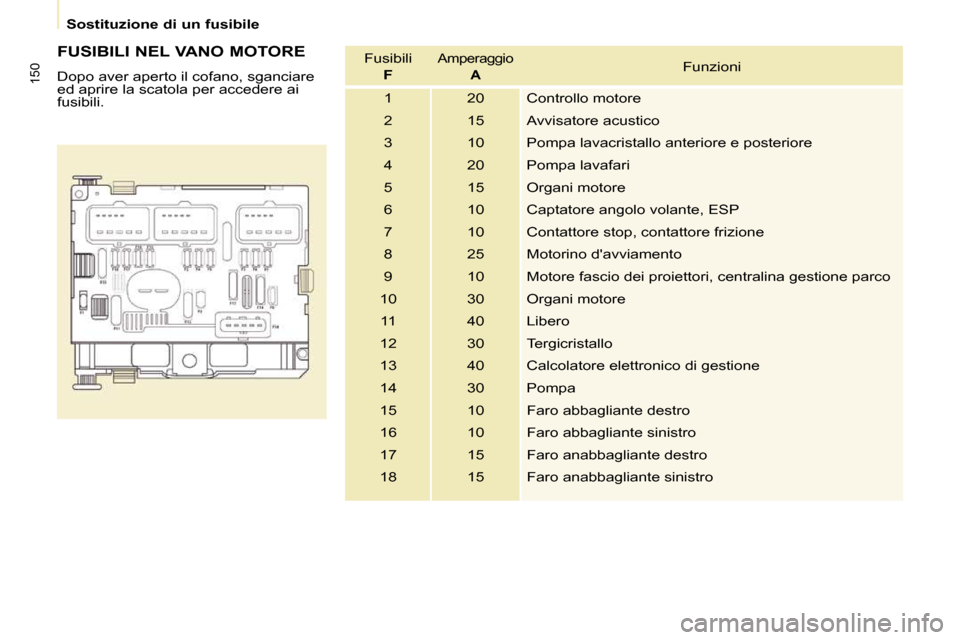

FUSIBILI NEL VANO MOTORE
Dopo aver aperto il cofano, sganciare
ed aprire la scatola per accedere ai
fusibili. Fusibili

F
Amperaggio

A Funzioni
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e posteriore
4 20 Pompa lavafari
5 15 Organi motore
6 10 Captatore angolo volante, ESP
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, centralina gestione pa rco
10 30 Organi motore 11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Faro abbagliante destro
16 10 Faro abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro
