Peugeot Partner Tepee 2011 Betriebsanleitung (in German)

89
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

Austausch einer Patrone

Das Nachfüllset des Duftspenders
besteht aus einer Patrone B und der
zugehörigen Dichthülle C .


- Ziehen Sie die Schutzfolie D ab.

- Bringen Sie das obere Ende
der Patrone B am Regler A des
Duftspenders an.

- Drehen Sie sie zum Einrasten im
Regler um eine Vierteldrehung und
ziehen Sie die Hülle ab.

- Setzen Sie den Duftspender in die
entsprechende Aufnahme ein.
Sie können die Patronen jederzeit
austauschen und teilweise
aufgebrauchte Patronen in der
Originalhülle aufbewahren.
Der Regler des Duftspenders A und
die Patrone sind separate Teile.
Die Patronen werden ohne Regler A
geliefert.

Einsetzen des Duftspenders

Nach dem Anbringen oder
Austauschen der Patrone:


- Setzen Sie den Duftspender wieder
in die entsprechende Aufnahme ein.

- Drehen Sie ihn um eine
Vierteldrehung nach rechts.



Was Sie beachten sollten

Verwenden Sie aus
Sicherheitsgründen nur für diesen
Duftspender vorgesehene Patronen.
Nehmen Sie die Patronen nicht
auseinander.
Bewahren Sie die Dichthüllen der
Patronen auf, um Sie als Verpackung
bei Nichtgebrauch der Patronen
verwenden zu können.
Versuchen Sie keinesfalls, die
Patronen mit anderen als den vom
PEUGEOT-Händlernetz empfohlenen
Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer
Reichweite von Kindern und Tieren
auf. Vermeiden Sie Haut- und
Augenkontakt. Suchen Sie bei
Verschlucken einen Arzt auf und
zeigen Sie ihm Verpackung und Etikett
des Produkts. Der Regler des Duftspenders A
kann nur mit einer Patrone am
Multifunktionsdach befestigt werden.
Bewahren Sie also stets den Regler A
und eine Patrone auf.
Die Patronen sind im PEUGEOT-
Händlernetz erhältlich.

90


Bordausstattung

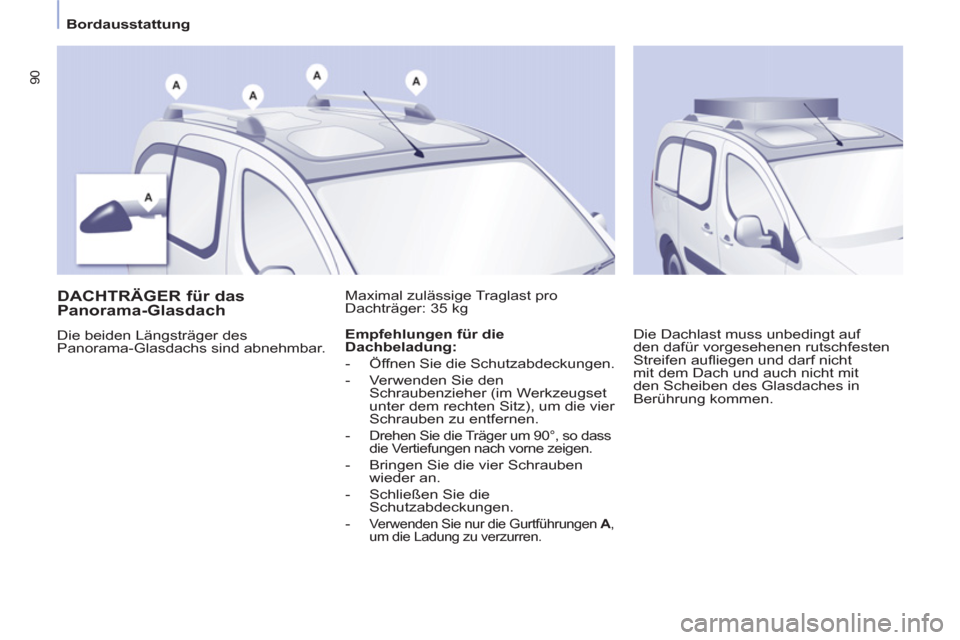

DACHTRÄGER für das
Panorama-Glasdach
Die beiden Längsträger des
Panorama-Glasdachs sind abnehmbar. Maximal zulässige Traglast pro
Dachträger: 35 kg
Die Dachlast muss unbedingt auf
den dafür vorgesehenen rutschfesten
Streifen aufl iegen und darf nicht
mit dem Dach und auch nicht mit
den Scheiben des Glasdaches in
Berührung kommen.
Empfehlungen für die
Dachbeladung:


- Öffnen Sie die Schutzabdeckungen.

- Verwenden Sie den
Schraubenzieher (im Werkzeugset
unter dem rechten Sitz), um die vier
Schrauben zu entfernen.

-
Drehen Sie die Träger um 90°, so dass
die Vertiefungen nach vorne zeigen.

- Bringen Sie die vier Schrauben
wieder an.

- Schließen Sie die
Schutzabdeckungen.

-
Verwenden Sie nur die Gurtführungen A ,
um die Ladung zu verzurren.

91
ERGONOMIE
und KOMFOR
T
3
Bordausstattung
AUSSENDACHTRÄGER

Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie
sich beim Hersteller bitte über die Gewichtsangaben (max. 75 kg).

92


Bordausstattung


Automatisches Ein-/Ausschalten
Die Deckenleuchte vorn schaltet sich
beim Abziehen des Zündschlüssels,
beim Entriegeln des Fahrzeugs, beim
Öffnen einer der Vordertüren und beim
Orten des Fahrzeugs mit Hilfe der
Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach. Vordere Sitzplätze:
Einschalten beim Öffnen einer
der vorderen Türen. Diese werden bei eingeschalteter
Zündung manuell über einen
Schalter betätigt.

Hintere Sitzplätze:
Einschalten beim Öffnen einer
der hinteren Türen.
Wenn die Türen einige
Minuten geöffnet bleiben,
erlöschen die Deckenleuchten.
Dauernd ausgeschaltet
. Dauerbeleuchtung bei
eingeschalteter Zündung.
Deckenleuchte vorn

DECKENLEUCHTEN


Deckenleuchte hinten
Getrennte Leseleuchten vorn

93
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

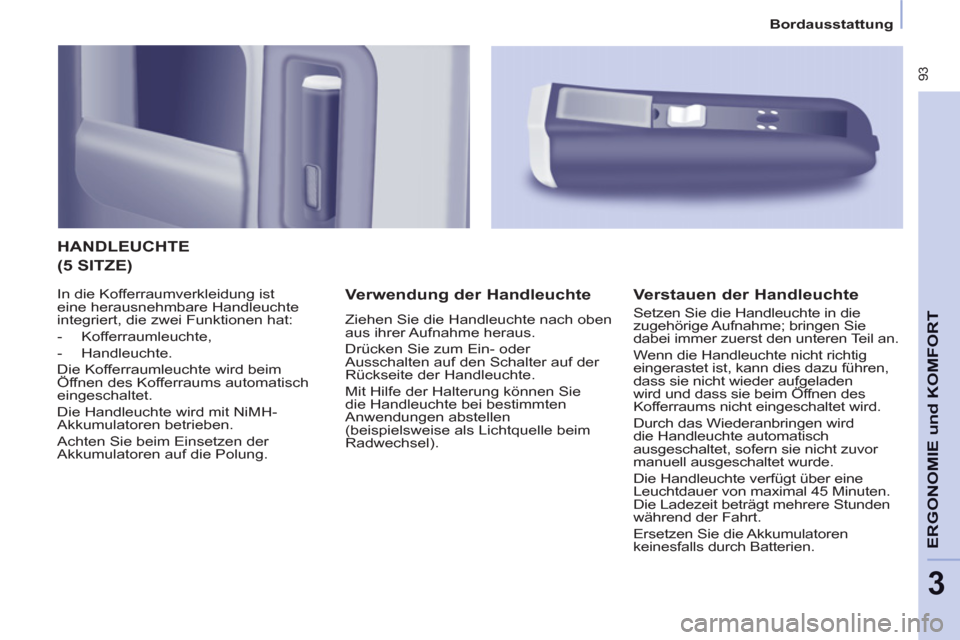

HANDLEUCHTE

Verwendung der Handleuchte

Ziehen Sie die Handleuchte nach oben
aus ihrer Aufnahme heraus.
Drücken Sie zum Ein- oder
Ausschalten auf den Schalter auf der
Rückseite der Handleuchte.
Mit Hilfe der Halterung können Sie
die Handleuchte bei bestimmten
Anwendungen abstellen
(beispielsweise als Lichtquelle beim
Radwechsel).


Verstauen der Handleuchte

Setzen Sie die Handleuchte in die
zugehörige Aufnahme; bringen Sie
dabei immer zuerst den unteren Teil an.
Wenn die Handleuchte nicht richtig
eingerastet ist, kann dies dazu führen,
dass sie nicht wieder aufgeladen
wird und dass sie beim Öffnen des
Kofferraums nicht eingeschaltet wird.
Durch das Wiederanbringen wird
die Handleuchte automatisch
ausgeschaltet, sofern sie nicht zuvor
manuell ausgeschaltet wurde.
Die Handleuchte verfügt über eine
Leuchtdauer von maximal 45 Minuten.
Die Ladezeit beträgt mehrere Stunden
während der Fahrt.
Ersetzen Sie die Akkumulatoren
keinesfalls durch Batterien.
(5 SITZE)

In die Kofferraumverkleidung ist
eine herausnehmbare Handleuchte
integriert, die zwei Funktionen hat:


- Kofferraumleuchte,

- Handleuchte.
Die Kofferraumleuchte wird beim
Öffnen des Kofferraums automatisch
eingeschaltet.
Die Handleuchte wird mit NiMH-
Akkumulatoren betrieben.
Achten Sie beim Einsetzen der
Akkumulatoren auf die Polung.

94


Bordausstattung

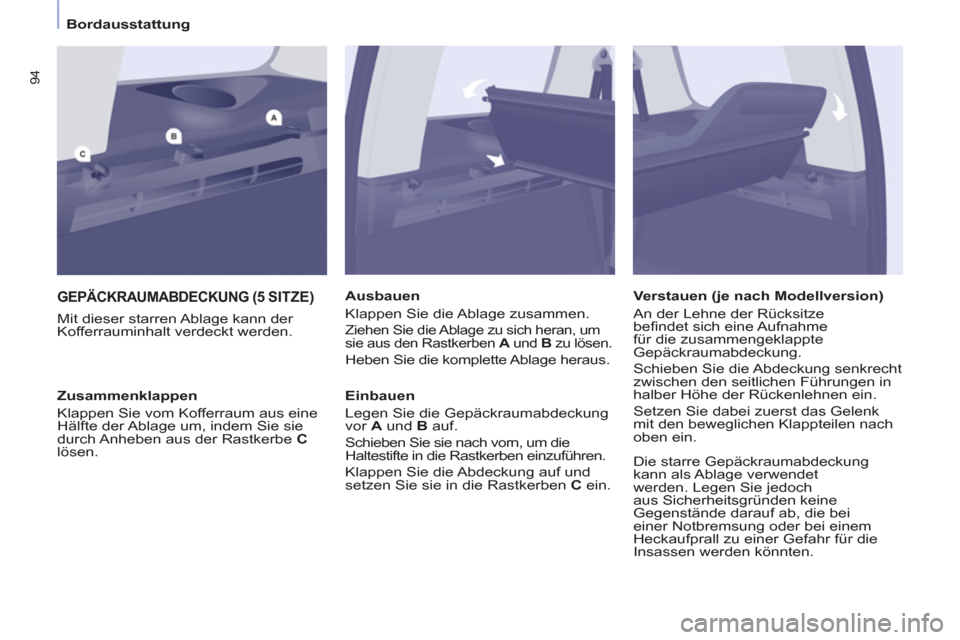

GEPÄCKRAUMABDECKUNG (5 SITZE)


Mit dieser starren Ablage kann der
Kofferrauminhalt verdeckt werden.
Ausbauen
Klappen Sie die Ablage zusammen.
Ziehen Sie die Ablage zu sich heran, um
sie aus den Rastkerben A und B zu lösen.

Heben Sie die komplette Ablage heraus.

Einbauen
Legen Sie die Gepäckraumabdeckung
vor A und B auf.
Schieben Sie sie nach vorn, um die
Haltestifte in die Rastkerben einzuführen.
Klappen Sie die Abdeckung auf und
setzen Sie sie in die Rastkerben C ein.
Zusammenklappen
Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie
durch Anheben aus der Rastkerbe C
lösen.
Verstauen (je nach Modellversion)
An der Lehne der Rücksitze
befi ndet sich eine Aufnahme
für die zusammengeklappte
Gepäckraumabdeckung.
Schieben Sie die Abdeckung senkrecht
zwischen den seitlichen Führungen in
halber Höhe der Rückenlehnen ein.
Setzen Sie dabei zuerst das Gelenk
mit den beweglichen Klappteilen nach
oben ein.

Die starre Gepäckraumabdeckung
kann als Ablage verwendet
werden. Legen Sie jedoch
aus Sicherheitsgründen keine
Gegenstände darauf ab, die bei
einer Notbremsung oder bei einem
Heckaufprall zu einer Gefahr für die
Insassen werden könnten.

95
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

12-Volt-Steckdose (max. 120 W)

Es empfi ehlt sich, die Steckdose nicht
übermäßig zu nutzen, um die Batterie
nicht zu entladen.


Schutznetz

Öffnen Sie die Abdeckung in der
Halterung des Hakens.
Befestigen Sie den oberen Teil
des Netzes in den Einkerbungen,
indem Sie die Stange zuvor um eine
Vierteldrehung bewegen.
Vergewissern Sie sich, dass das
Stangenende korrekt im Metallteil der
zugehörigen Aufnahme sitzt.
Befestigen Sie die Gurtbänder an den
dafür vorgesehenen Stellen auf dem
Boden.
Spannen Sie das Netz mit Hilfe der
Gurtbänder.


Zurrösen

Verwenden Sie diese Ösen zum
Fixieren Ihrer Ladung auf dem Boden.

96


Bordausstattung


AUSSTATTUNG HINTEN(7 SITZE)


Becherhalter

In Bechern oder anderen Trinkgefäßen
transportierte Flüssigkeiten, die leicht
verschüttet werden können, stellen ein
Risiko dar.
Seien Sie deshalb vorsichtig mit
offenen Behältern, die Flüssigkeiten
enthalten.


12 Volt-Steckdose (max.120 W)

Sie sollte nicht übermäßig genutzt
werden, um ein Entladen der Batterie
zu vermeiden.


Befestigungsösen

Nutzen Sie die Verzurrösen am Boden,
um Ihr Gepäck zu sichern.
Die Verankerungen der
Sicherheitsgurte sollten nicht zu
diesem Zweck verwendet werden.

Es empfi ehlt sich, die Ladung
mit Hilfe der vorhandenen
Befestigungsösen auf dem Boden
fest zu fi xieren.

97
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

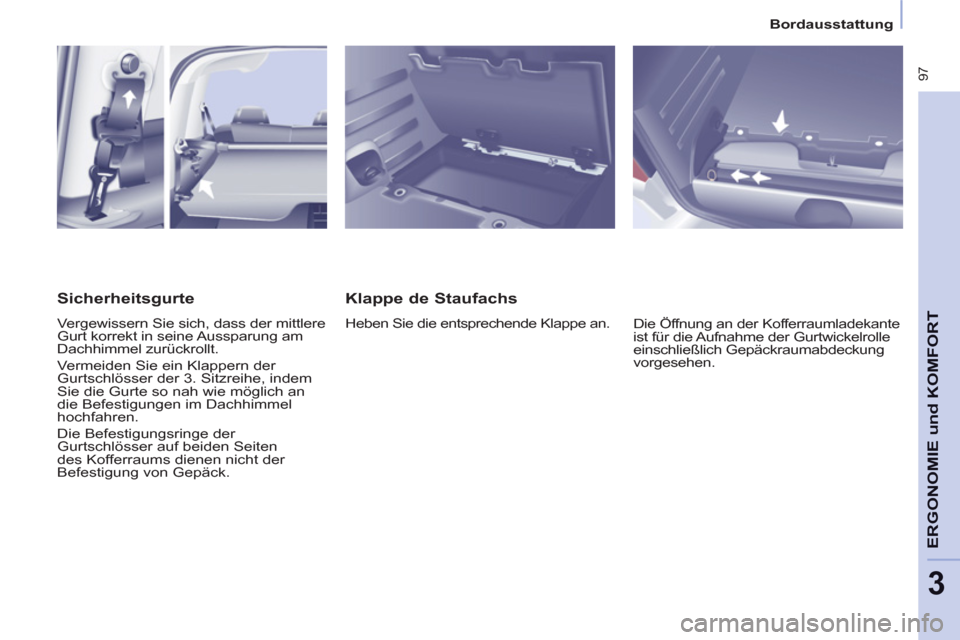

Klappe de Staufachs

Heben Sie die entsprechende Klappe an.
Die Öffnung an der Kofferraumladekante
ist für die Aufnahme der Gurtwickelrolle
einschließlich Gepäckraumabdeckung
vorgesehen.


Sicherheitsgurte

Vergewissern Sie sich, dass der mittlere
Gurt korrekt in seine Aussparung am
Dachhimmel zurückrollt.
Vermeiden Sie ein Klappern der
Gurtschlösser der 3. Sitzreihe, indem
Sie die Gurte so nah wie möglich an
die Befestigungen im Dachhimmel
hochfahren.
Die Befestigungsringe der
Gurtschlösser auf beiden Seiten
des Kofferraums dienen nicht der
Befestigung von Gepäck.

98


Bordausstattung











GEPÄCKRAUMABDECKUNG

Diese spezielle Kofferraumabdeckung ist dreiteilig,
ähnlich einem Rollo mit Aufrollvorrichtung. Achten
Sie darauf, keine schweren Gegenstände auf der
ausgerollten Gepäckablage abzulegen.
Die Gepäckraumabdeckung so
positionnieren, dass die Griffl eisten der
Abdeckung in Ihre Richtung zeigen.
Führen Sie den linken Haltestift der
Aufrollvorrichtung in die Halterung A .
Einbauen
Bringen Sie die Sitze der Reihe 3 in
Klapp-Position.
Die Klappe des Staufachs in Höhe der
Kofferraumladekante anheben.
Fassen Sie die Aufrollvorrichtung in der
Mitte an und drücken Sie sie gegen die
linke Säule.
Heben Sie die komplette Ablage an. Drücken Sie den rechten Haltestift und
stellen Sie diesen dann gegenüber der
Halterung B auf.
Loslassen bis die Spannrolle in Ihrer
Halterung einrastet.
Rollen Sie die Aufrollvorrichtung
bis zu den hinteren seitlichen
Kofferraumstreben aus.
Führen Sie die Enden in die hinteren
Kerben, um die Gepäckraumabdeckung
in Spannung zu halten.
