Peugeot Partner Tepee 2011 Betriebsanleitung (in German)

79
ERGONOMIE
und KOMFOR
T
3
Sitze

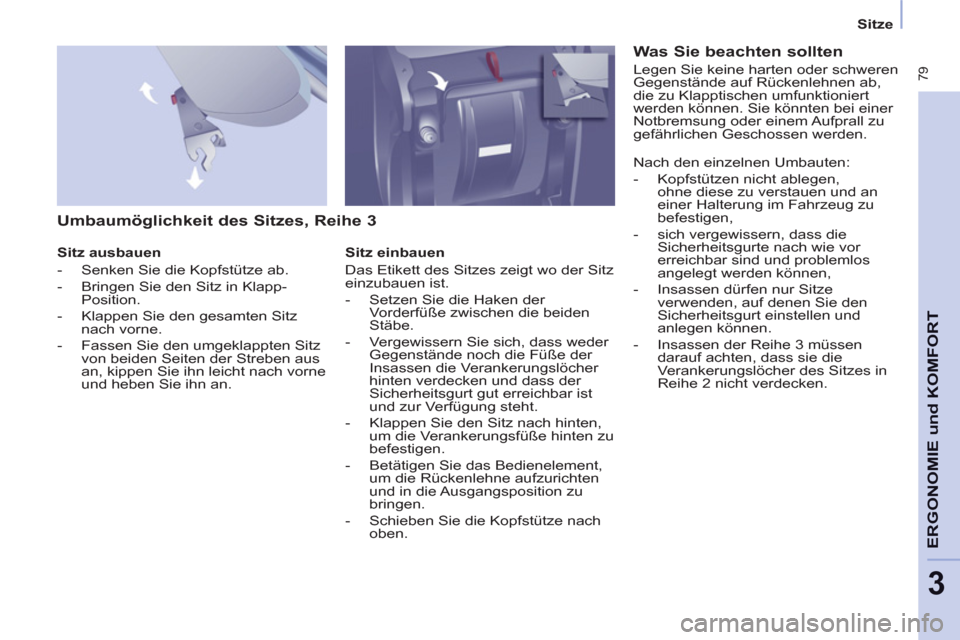

Umbaumöglichkeit des Sitzes, Reihe 3


Sitz ausbauen


- Senken Sie die Kopfstütze ab.

- Bringen Sie den Sitz in Klapp-
Position.

- Klappen Sie den gesamten Sitz
nach vorne.

- Fassen Sie den umgeklappten Sitz
von beiden Seiten der Streben aus
an, kippen Sie ihn leicht nach vorne
und heben Sie ihn an.

Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.


- Setzen Sie die Haken der
Vorderfüße zwischen die beiden
Stäbe.

- Vergewissern Sie sich, dass weder
Gegenstände noch die Füße der
Insassen die Verankerungslöcher
hinten verdecken und dass der
Sicherheitsgurt gut erreichbar ist
und zur Verfügung steht.

- Klappen Sie den Sitz nach hinten,
um die Verankerungsfüße hinten zu
befestigen.

- Betätigen Sie das Bedienelement,
um die Rückenlehne aufzurichten
und in die Ausgangsposition zu
bringen.

- Schieben Sie die Kopfstütze nach
oben.




Was Sie beachten sollten

Legen Sie keine harten oder schweren
Gegenstände auf Rückenlehnen ab,
die zu Klapptischen umfunktioniert
werden können. Sie könnten bei einer
Notbremsung oder einem Aufprall zu
gefährlichen Geschossen werden.
Nach den einzelnen Umbauten:


- Kopfstützen nicht ablegen,
ohne diese zu verstauen und an
einer Halterung im Fahrzeug zu
befestigen,

- sich vergewissern, dass die
Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,

- Insassen dürfen nur Sitze
verwenden, auf denen Sie den
Sicherheitsgurt einstellen und
anlegen können.

- Insassen der Reihe 3 müssen
darauf achten, dass sie die
Verankerungslöcher des Sitzes in
Reihe 2 nicht verdecken.

80
Sitze

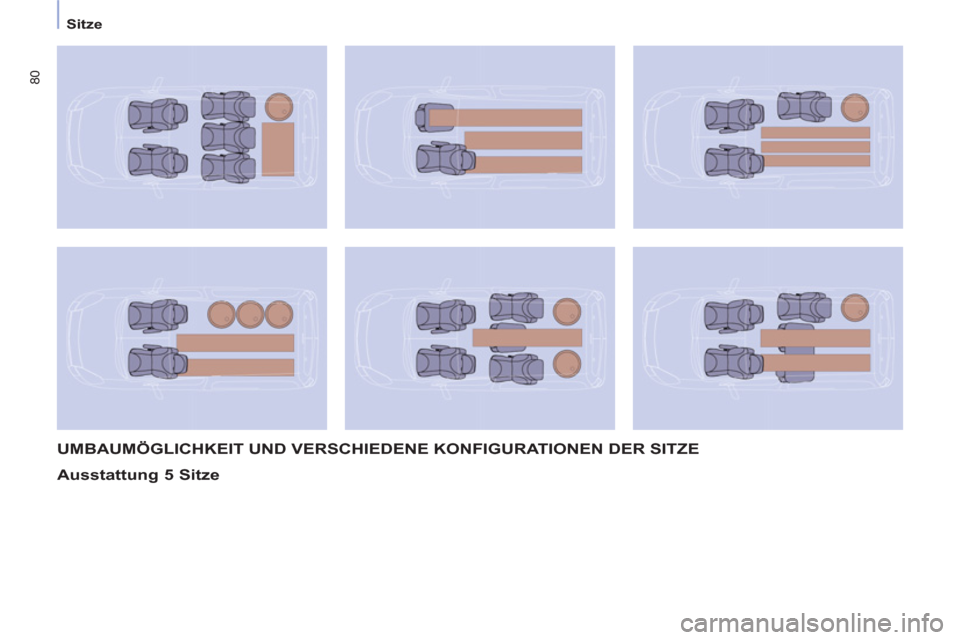

UMBAUMÖGLICHKEIT UND VERSCHIEDENE KONFIGURATIONEN DER SITZE

Ausstattung 5 Sitze

81
ERGONOMIE
und KOMFOR
T
3
Sitze

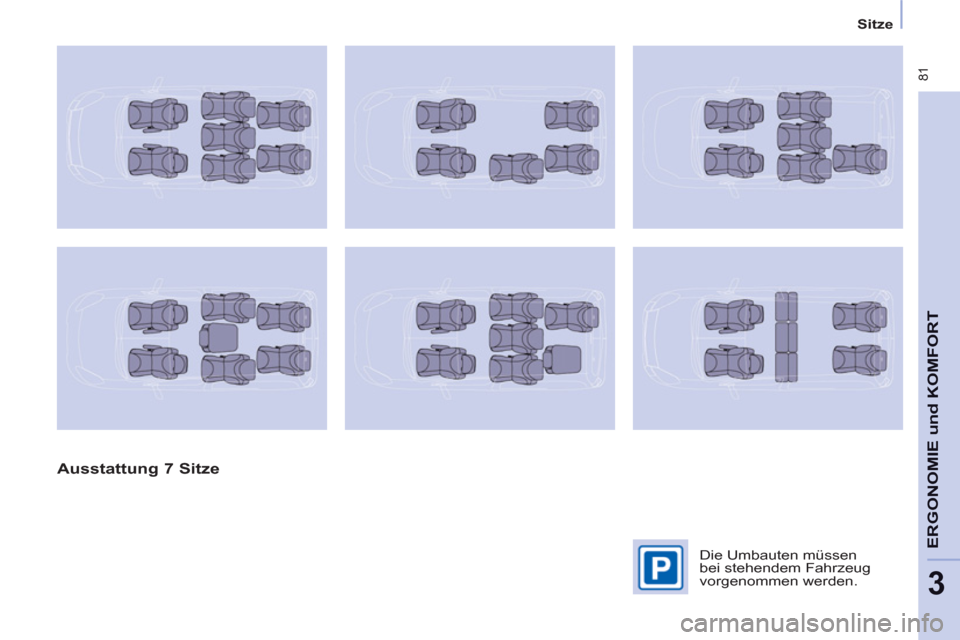

Ausstattung 7 Sitze


Die Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.

82


Bordausstattung

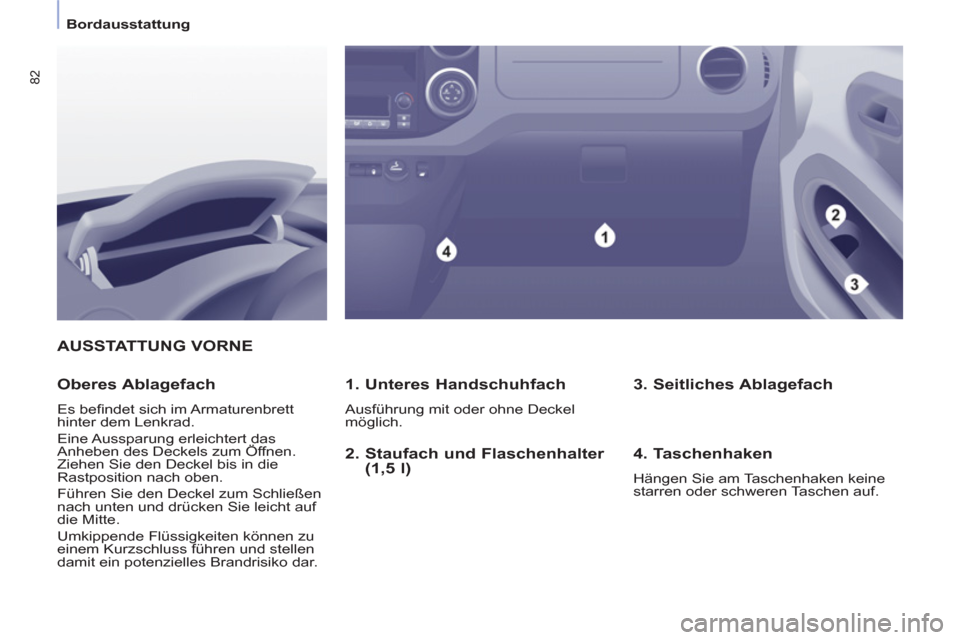

AUSSTATTUNG VORNE

1. Unteres Handschuhfach

Ausführung mit oder ohne Deckel
möglich.


Oberes Ablagefach

Es befi ndet sich im Armaturenbrett
hinter dem Lenkrad.
Eine Aussparung erleichtert das
Anheben des Deckels zum Öffnen.
Ziehen Sie den Deckel bis in die
Rastposition nach oben.
Führen Sie den Deckel zum Schließen
nach unten und drücken Sie leicht auf
die Mitte.
Umkippende Flüssigkeiten können zu
einem Kurzschluss führen und stellen
damit ein potenzielles Brandrisiko dar.


3. Seitliches Ablagefach

4. Taschenhaken

Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.


2. Staufach und Flaschenhalter
(1,5 l)

83
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

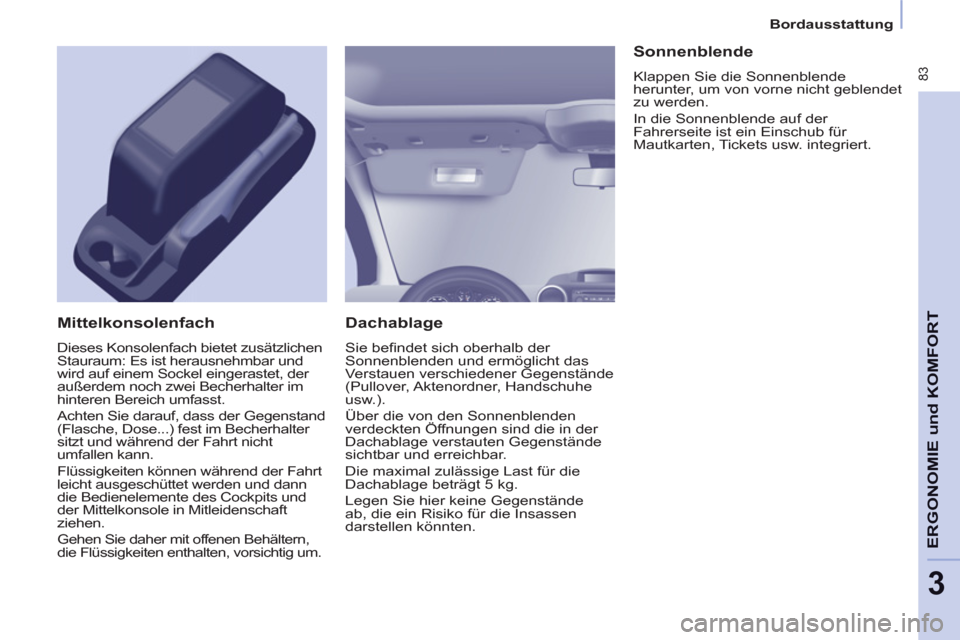

Dachablage

Sie befi ndet sich oberhalb der
Sonnenblenden und ermöglicht das
Verstauen verschiedener Gegenstände
(Pullover, Aktenordner, Handschuhe
usw.).
Über die von den Sonnenblenden
verdeckten Öffnungen sind die in der
Dachablage verstauten Gegenstände
sichtbar und erreichbar.
Die maximal zulässige Last für die
Dachablage beträgt 5 kg.
Legen Sie hier keine Gegenstände
ab, die ein Risiko für die Insassen
darstellen könnten.


Mittelkonsolenfach

Dieses Konsolenfach bietet zusätzlichen
Stauraum: Es ist herausnehmbar und
wird auf einem Sockel eingerastet, der
außerdem noch zwei Becherhalter im
hinteren Bereich umfasst.
Achten Sie darauf, dass der Gegenstand
(Flasche, Dose...) fest im Becherhalter
sitzt und während der Fahrt nicht
umfallen kann.
Flüssigkeiten können während der Fahrt
leicht ausgeschüttet werden und dann
die Bedienelemente des Cockpits und
der Mittelkonsole in Mitleidenschaft
ziehen.
Gehen Sie daher mit offenen Behältern,
die Flüssigkeiten enthalten, vorsichtig um.


Sonnenblende

Klappen Sie die Sonnenblende
herunter, um von vorne nicht geblendet
zu werden.
In die Sonnenblende auf der
Fahrerseite ist ein Einschub für
Mautkarten, Tickets usw. integriert.

84


Bordausstattung

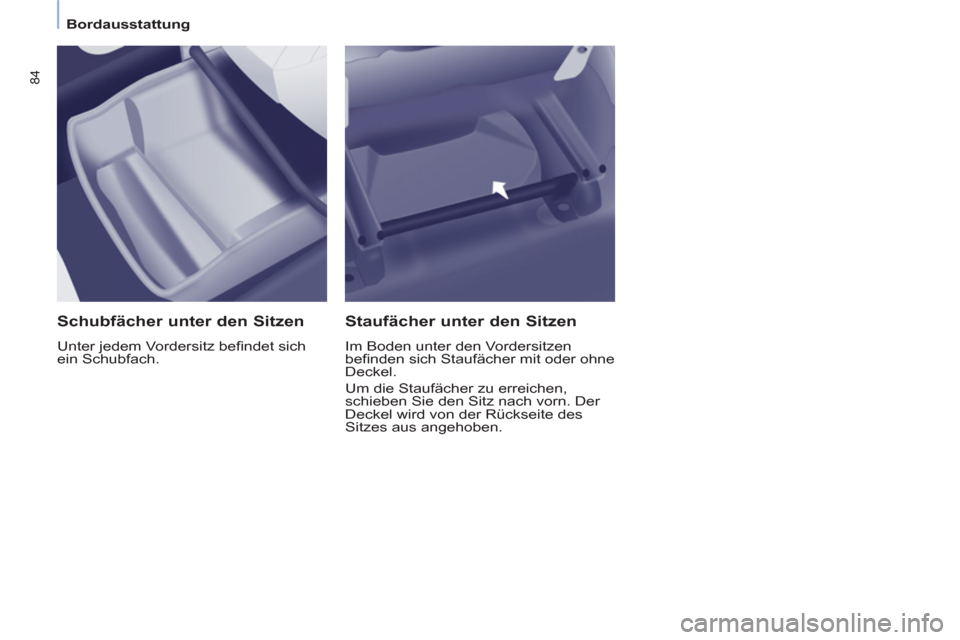

Schubfächer unter den Sitzen

Unter jedem Vordersitz befi ndet sich
ein Schubfach.


Staufächer unter den Sitzen

Im Boden unter den Vordersitzen
befi nden sich Staufächer mit oder ohne
Deckel.
Um die Staufächer zu erreichen,
schieben Sie den Sitz nach vorn. Der
Deckel wird von der Rückseite des
Sitzes aus angehoben.

85
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

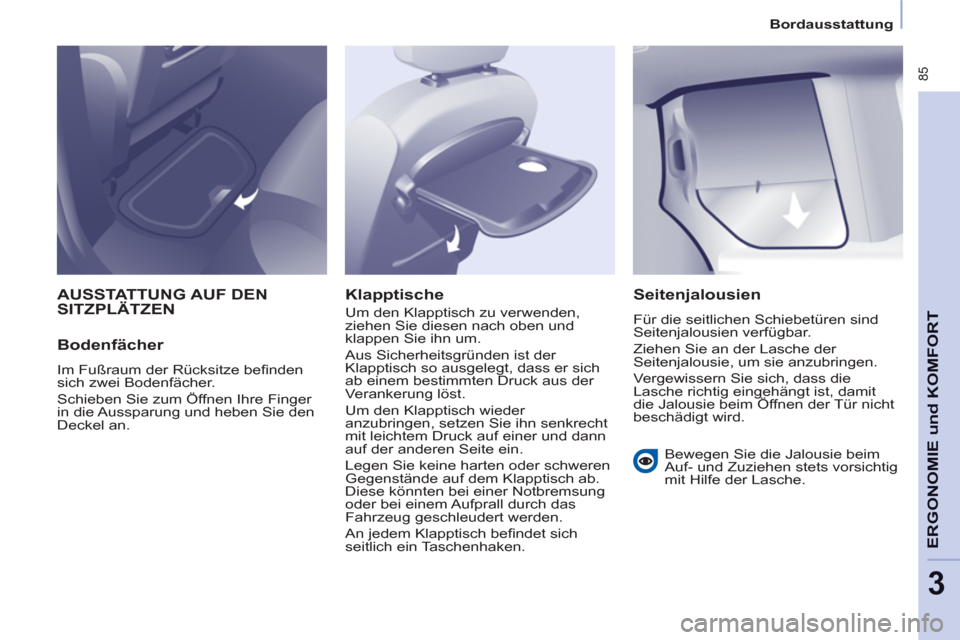

AUSSTATTUNG AUF DENSITZPLÄTZEN

Bodenfächer

Im Fußraum der Rücksitze befi nden
sich zwei Bodenfächer.
Schieben Sie zum Öffnen Ihre Finger
in die Aussparung und heben Sie den
Deckel an.


Klapptische

Um den Klapptisch zu verwenden,
ziehen Sie diesen nach oben und
klappen Sie ihn um.
Aus Sicherheitsgründen ist der
Klapptisch so ausgelegt, dass er sich
ab einem bestimmten Druck aus der
Verankerung löst.
Um den Klapptisch wieder
anzubringen, setzen Sie ihn senkrecht
mit leichtem Druck auf einer und dann
auf der anderen Seite ein.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung
oder bei einem Aufprall durch das
Fahrzeug geschleudert werden.
An jedem Klapptisch befi ndet sich
seitlich ein Taschenhaken.


Seitenjalousien

Für die seitlichen Schiebetüren sind
Seitenjalousien verfügbar.
Ziehen Sie an der Lasche der
Seitenjalousie, um sie anzubringen.
Vergewissern Sie sich, dass die
Lasche richtig eingehängt ist, damit
die Jalousie beim Öffnen der Tür nicht
beschädigt wird.
Bewegen Sie die Jalousie beim
Auf- und Zuziehen stets vorsichtig
mit Hilfe der Lasche.

86


Bordausstattung

PANORAMA-GLASDACH

Die Dachverkleidung ist in
Verlängerung der Dachablage als
multifunktionales Dach ausgeführt.
Dieses besteht aus folgenden
Komponenten:

Staufächer

Auf jeder Seite des Daches befi nden
sich Staufächer. Sie können mit
maximal 6 kg beladen werden.
Durch den transparenten Boden
können die darin verstauten
Gegenstände leicht ausgemacht
werden.
Legen Sie keine Gegenstände in den
Staufächern ab, die eine Gefahr für die
Insassen darstellen könnten.


Deckenleuchte

Die Deckenleuchte entspricht in ihrer
Funktionsweise der vorderen Deckenleuchte.
Siehe Abschnitt 3, Unterabschnitt
"Bordausstattung", Kapitel
"Deckenleuchten".

87
ERGONOMIE
und KOMFOR
T
3
Bordausstattung

Von innen

Von außen



Staufach hinten

Das Dachstaufach ist von den
Rücksitzen und vom Kofferraum aus
erreichbar.
Von den Rücksitzen aus schieben Sie
zum Öffnen die Klappen auf.

Belüftungsdüsen

Anhand eines Dreistufenreglers
können Sie den Luftstrom einstellen.
Diese Belüftungsdüsen verfügen
zusätzlich über einen Duftspender. Vom Kofferraum aus legen Sie den
Daumen in die Mulde und ziehen Sie
am Griff, um das Staufach zu öffnen.
Öffnen Sie das Dachstaufach
vorsichtig, damit darin verstaute
Gegenstände nicht herausfallen.
Die maximal zulässige Traglast beträgt
10 kg.

88


Bordausstattung

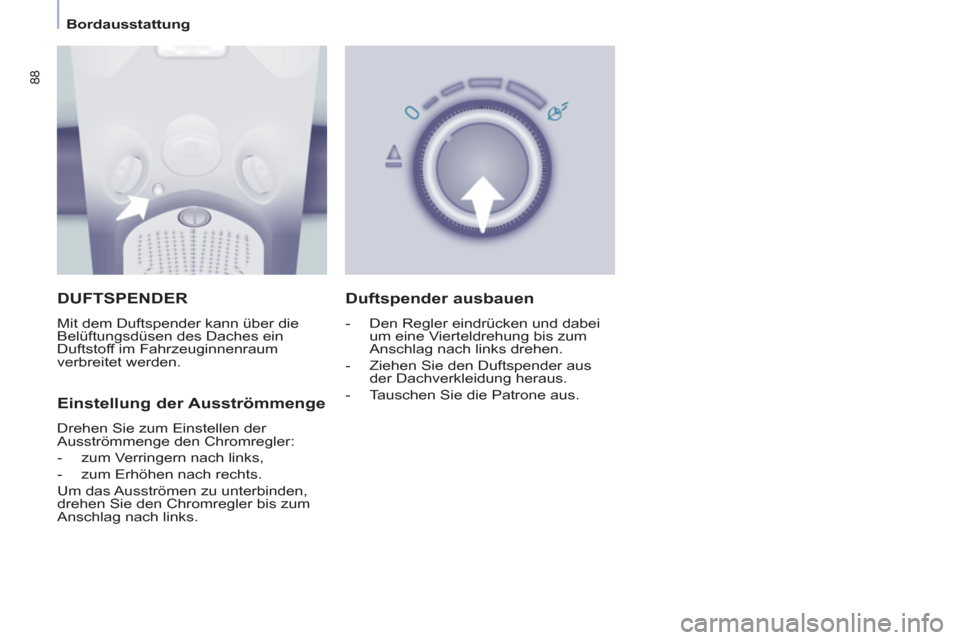

DUFTSPENDER

Mit dem Duftspender kann über die
Belüftungsdüsen des Daches ein
Duftstoff im Fahrzeuginnenraum
verbreitet werden.

Einstellung der Ausströmmenge

Drehen Sie zum Einstellen der
Ausströmmenge den Chromregler:


- zum Verringern nach links,

- zum Erhöhen nach rechts.
Um das Ausströmen zu unterbinden,
drehen Sie den Chromregler bis zum
Anschlag nach links.


Duftspender ausbauen



- Den Regler eindrücken und dabei
um eine Vierteldrehung bis zum
Anschlag nach links drehen.

- Ziehen Sie den Duftspender aus
der Dachverkleidung heraus.

- Tauschen Sie die Patrone aus.
