Peugeot Partner Tepee 2011 Betriebsanleitung (in German)

129
ZUBEHÖR
5


Ausrüstung


Eine weitere Produktpalette für die
Bereiche Komfort, Freizeit und Pfl ege
steht ebenfalls zur Verfügung:

Alarmanlage, Diebstahlgravur,
Verbandskasten,
Sicherheitsweste, Einparkhilfe
vorn und hinten, Warndreieck,
Diebstahlschutzmutter für
Aluminiumfelgen, ...

Airbagtaugliche
Vordersitzbezüge, Sitzbank,
Gummimatten, Teppichmatten,
Schneeketten, Jalousien,
Fahrradträger für Heckklappe, ...
Autoradio,
Freisprecheinrichtung,
Lautsprecher, CD-Wechsler,
Navigationssystem, USB Box,
Multimedia-Set, ...
Bei allen Audio- und Telematikgeräten,
die angeboten werden, sind beim
Einbau eines Geräts aus dieser
Produktgruppe die Besonderheiten
des Geräts und die Kompatibilität
mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu
berücksichtigen. Informieren Sie sich
zuvor bei einem Vertreter PEUGEOT-
des Händlernetzes.
Um die Pedale ungehindert betätigen
zu können,


- achten Sie darauf, dass die
Fußmatten und die zugehörigen
Befestigungen korrekt ausgerichtet
sind,

- legen Sie keinesfalls mehrere
Fußmatten übereinander.

Maximallast der Dachträger


- Querträger auf Längsträgern:
75 kg (diese Träger sind nicht
mit dem Panoramaglasdach
kombinierbar)


SONSTIGES ZUBEHÖR

Diese Zubehörteile, die auf Zuverlässigkeit
und Sicherheit getestet und zugelassen
wurden, sind alle für Ihr Fahrzeug
geeignet. Ein umfangreiches Sortiment mit
empfohlenem Zubehör und Originalteilen
ist erhältlich.
Einbau von Funksendern
Vor dem nachträglichen Einbau eines
Funksenders mit Außenantenne an
Ihrem Fahrzeug empfehlen wir Ihnen,
sich an einen Vertreter des PEUGEOT-
Händlernetzes zu wenden.
Der PEUGEOT-Vertragshändler kann
Sie über die Eigenschaften
der Funksender informieren
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle Einbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen (2004/104/EG)
eingebaut werden können.

130


Ausrüstung


Der Einbau eines nicht von
Automobiles PEUGEOT
empfohlenen elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen, und empfehlen Ihnen, sich
an einen Vertreter des Händlernetzes
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen
von Sicherheitswesten, Warndreiecken
und Ersatzglühlampen im Fahrzeug
Pfl icht.
Telematikmodul "Active Fleet Data"
Das Telematikmodul wird direkt an
die Zentraleinheit des Fahrzeugs
angeschlossen (Multiplex-Netz: Full
CAN) und ermöglicht im Rahmen eines
Rundum-Servicedienstes das Senden
folgender Informationen in Echtzeit:


- Zahl der zurückgelegten Kilometer,

- Zahl der Kilometer bis zur nächsten
Durchsicht,

- Warnmeldungen und Störungen
(Ölstand, Kühlfl üssigkeitsstand,
Öltemperatur,
Kühlfl üssigkeitstemperatur usw.).
Verantwortliche von Fahrzeugfl otten
können so Betreuung und Verwaltung
Ihrer Dienstfahrzeuge optimieren.
Wenden Sie sich je nach Vertriebsland
für weitere Informationen an das
PEUGEOT-Händlernetz.

Schmutzfänger vorne,
Schmutzfänger hinten,
Leichtmetallräder 15/17 Zoll,
Radkastenverkleidung,
Lederlenkrad, ...

Scheibenwaschfl üssigkeit,
Reinigungs- und Wartungsmittel
für innen und außen,
Ersatzglühlampen, ...

131
KONTROLLE
N
6

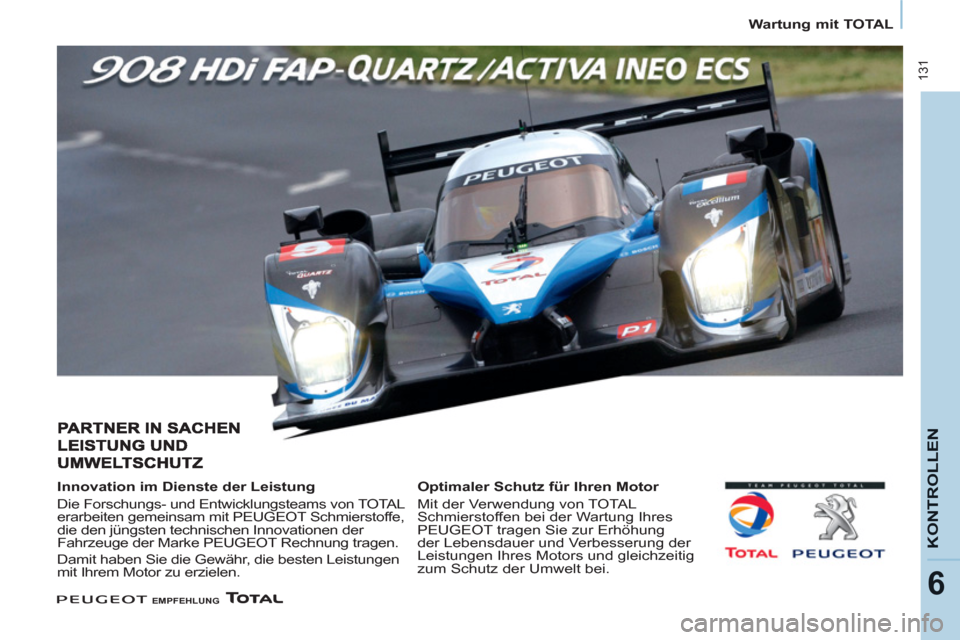

Wartung mit TOTAL




Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von TOTAL
erarbeiten gemeinsam mit PEUGEOT Schmierstoffe,
die den jüngsten technischen Innovationen der
Fahrzeuge der Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten Leistungen
mit Ihrem Motor zu erzielen.
Optimaler Schutz für Ihren Motor
Mit der Verwendung von TOTAL
Schmierstoffen bei der Wartung Ihres
PEUGEOT tragen Sie zur Erhöhung
der Lebensdauer und Verbesserung der
Leistungen Ihres Motors und gleichzeitig
zum Schutz der Umwelt bei.



EMPFEHLUNG

132


Öffnen der motorhaube



ÖFFNEN DER MOTORHAUBE

Haubenstütze

Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch
einen Aufkleber auf der linken Seite
des Fahrzeugs gekennzeichnet ist, um
die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem
Schließen der Motorhaube vorsichtig in
der zugehörigen Klemme ein.


Außen

Heben Sie die Motorhaube etwas
an und schieben Sie Ihre fl ache
Hand mit der Handfl äche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öffnen Sie die
Motorhaube.


Innen

Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.


Schließen

Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht
bei starkem Wind.

133
KONTROLLE
N
6
Motorraum


BENZINMOTOR




1. Behälter für
Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlfl üssigkeit

4. Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5. Luftfi lter

6. Ölmessstab

7. Motoröl-Einfüllöffnung

8. Behälter für
Servolenkungsfl üssigkeit


Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum
bitte vorsichtig.

134



Motorraum




DIESELMOTOR


4. Behälter für Bremsfl üssigkeit und
Hydraulikfl üssigkeit (Kupplung)

5. Luftfi lter

6. Ölmessstab
7. Motoröl-Einfüllöffnung

8. Behälter für
Servolenkungsfl üssigkeit

9. Entlüftungspumpe



1. Behälter für
Frontscheibenwaschanlage

2. Sicherungskasten

3. Behälter für Kühlfl üssigkeit

Batterieanschlüsse:
+ Positiver Metallpunkt
- Negativer Metallpunkt (Masse) Seien Sie bei Arbeiten im Motorraum bitte vorsichtig.

135
KONTROLLE
N
6
Füllstände
FÜLLSTÄNDE

Ölwechsel

Er muss unbedingt in den vorgesehenen
Abständen vorgenommen werden, wobei der
Viskositätsgrad des Öls dem im Wartungsplan
des Herstellers genannten entsprechen sollte.
Über die Vorschriften können Sie sich beim
PEUGEOT-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach
dem Befüllen (Maximum niemals
überschreiten).
Denken Sie daran, den Deckel wieder
auf den Behälter zu schrauben, bevor
Sie die Motorhaube schließen.

Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt
in den im Wartungsplan des
Herstellers vorgesehenen Abständen
ausgetauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DOT4 Normen
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen
den auf dem Behälter befi ndlichen
Markierungen MINI und MAXI stehen.
Wenn Sie häufi g Bremsfl üssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie
so schnell wie möglich von einem Vertreter des
PEUGEOT-Händlernetzes beheben lassen sollten.


Kontrollleuchten

Wenn Sie die Motorabdeckung
entfernen/wieder einbauen müssen,
gehen Sie vorsichtig zu Werke,
damit die Befestigungsklammern nicht
beschädigt werden.

Ölstand

Kontrollieren Sie den Ölstand
regelmäßig und füllen Sie zwischen 2
Ölwechseln Öl nach.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe des Ölmessstabes.

Ölmessstab
2 Markierungen auf dem
Ölmessstab:
A = Maximum

Wenn Sie diese Markierung
überschritten haben,
wenden Sie sich an das
PEUGEOT-Händlernetz.
B = Minimum

Der Ölstand darf nie unter
diese Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.



Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den
Qualitätsnormen des Herstellers
genügen.


Diese Kontrollen gehören zur gängigen
Pfl ege und Unterhaltung Ihres Fahrzeugs
und dienen der Erhaltung seines guten
Betriebszustands. Informieren Sie sich über die
diesbezüglich geltenden Vorschriften im PEUGEOT-
Händlernetz oder im Wartungsheft, das sich in der
Mappe mit den Borddokumenten befi ndet.

Die Kontrolle durch die
Leuchten im Kombiinstrument
wird in Abschnitt 2 behandelt,
und zwar im Unterabschnitt
"Bedienungseinheit".

136
Füllstände

Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den
Motor schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die Temperatur der
Kühlfl üssigkeit. Da er aus diesem Grunde
auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine Stunde nach Abstellen
des Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um 1/4 Umdrehung auf
und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können
Sie den Verschluss ganz entfernen und
Kühlfl üssigkeit nachfüllen.
Wenn Sie häufi g Kühlfl üssigkeit
nachfüllen müssen, deutet dies auf einen
Defekt hin, den Sie so schnell wie möglich
von einem Vertreter des PEUGEOT-
Händlernetzes beheben lassen sollten.

Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem Fahrzeug
und kaltem Motor den mit dem Messstab
verbundenen Deckel ab und kontrollieren Sie
den Füllstand. Die Flüssigkeit muss zwischen
den Markierungen MINI und MAXI stehen.

Zur Regeneration des Partikelfi lters
empfi ehlt es sich, bei entsprechender
Verkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr
zu fahren (bis die Meldung verschwindet
und die Service-Kontrollleuchte erlischt).
Während der Regeneration des
Partikelfi lters kann es zu Relaisgeräuschen
unter dem Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt wird
und die Kontrollleuchte nicht erlischt, wenden
Sie sich an das PEUGEOT-Händlernetz.

Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem Ausdehnungsgefäß befi ndlichen
Markierungen MINI und MAXI stehen.
Wenn Sie mehr als 1 Liter nachfüllen
müssen, lassen Sie den Kühlkreislauf
von einem Vertreter des PEUGEOT-
Händlernetzes überprüfen.



Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen,
die von PEUGEOT empfohlenen
Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, sollte
diese Flüssigkeit nicht einfach mit Wasser
aufgefüllt oder durch Wasser ersetzt werden.
Inhalt des Scheibenwaschbehälters:
ca. 4,3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist,
beträgt der Inhalt des Behälters 7,6 Liter.


Flüssigkeitsstand
Dieselzusatz (Diesel mit
Partikelfilter)
Der Mindeststand des
Dieselzusatzes wird Ihnen durch
das Aufl euchten der Service-
Kontrollleuchte angezeigt, verbunden
mit einem akustischen Signal und einer
Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor,
deutet es auf eine Sättigung
des Partikelfi lters hin (sehr
langer Stadtfahrbetrieb: geringe
Geschwindigkeit, lange Staus usw.).
Nachfüllen

Der Zusatz muss unbedingt und unverzüglich
von einem Vertreter des PEUGEOT-
Händlernetzes nachgefüllt werden.



Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt
mit Altöl.
Die Bremsfl üssigkeit ist schädlich und
stark ätzend.
Gießen Sie Altöl, Brems-, oder
Kühlfl üssigkeit nicht in die Kanalisation
oder ins Erdreich, sondern entsorgen
sie diese in den vom PEUGEOT-
Händlernetz dafür bereitgestellten
Containern.

137
KONTROLLE
N
6
Kontrollen
KONTROLLEN

Aktivkohlefilter und
Innenraumfilter
Über eine Klappe unter dem
Handschuhfach können die Filter
gewechselt werden.
Der Aktivkohlefi lter sorgt für
eine dauerhafte und effi ziente
Staubfi lterung.
Ein verschmutzter Innenraumfi lter
kann die Leistungsfähigkeit des
Klimasystems beeinträchtigen und
unangenehme Gerüche erzeugen.
Wir empfehlen Ihnen einen
kombinierten Innenraumfi lter. Durch
den speziellen Zusatzaktivfi lter trägt
er zur Reinigung der Atemluft für die
Insassen und zur Sauberkeit des
Innenraums bei (Verringerung von
Allergiesymptomen, unangenehmen
Gerüchen und Ölablagerungen).

Partikelfilter (Diesel)

Die Wartung des Partikelfi lters muss
von einem Vertreter des PEUGEOT-
Händlernetzes durchgeführt werden.
Beim Beschleunigen nach
längerer Fahrt mit sehr niedriger
Geschwindigkeit oder im Leerlauf kann
möglicherweise Wasserdampf am
Auspuff ausgestoßen werden. Dieser
wirkt sich jedoch nicht negativ auf das
Fahrzeugverhalten und die Umwelt aus.


Batterie

Lassen Sie die Batterie vor Beginn
des Winters von einem Vertreter des
PEUGEOT-Händlernetzes überprüfen.


Bremsbeläge

Der Verschleiß der Bremsbeläge ist vom
Fahrstil abhängig. Daher kann vor allem
bei Fahrzeugen, die im Stadtverkehr bzw.
auf Kurzstrecken eingesetzt werden, eine
Kontrolle der Bremsbeläge auch zwischen
den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist
ein Absinken der Bremsfl üssigkeit auf
eine Abnutzung der Bremsbeläge hin.


Abnutzungsgrad der
Bremsscheiben/Bremstrommeln
Für Auskünfte über die Kontrolle des
Abnutzungsgrades der Bremsscheiben/
Bremstrommeln wenden Sie sich an
das PEUGEOT-Händlernetz.


Feststellbremse

Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie
an Wirksamkeit verloren hat, muss
sie auch zwischen zwei Wartungen
eingestellt werden.
Feststellbremse von einem Vertreter
des PEUGEOT-Händlernetzes
überprüfen lassen.


Ölfilter

Ölfi lterpatrone regelmäßig laut
Empfehlung im Wartungsplan
austauschen. Bitte entnehmen Sie dem Wartungsheft
die Austauschintervalle der
Filterelemente.
Je nach Umweltbedingungen
(z.B. staubhaltige Umgebung) und
Betriebsbedingungen des Fahrzeugs
(z.B. Stadtverkehr) sollten Sie im
Bedarfsfall die Filtereinsätze häufi ger
wechseln.

138
Kontrollen
Um die Hauptfüllstände und
bestimmte Fahrzeugkomponenten
laut Wartungsplan des Herstellers
zu kontrollieren, schauen Sie bitte im
Wartungsheft auf den für den Motor
Ihres Fahrzeugs geltenden Seiten nach.

Ablassen des Wassers im
Diesel-Kraftstofffilter
Mechanisches Getriebe

Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.


Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche
von gleicher Qualität und mit den
gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger
Aggregate wie der Bremsanlage zu
gewährleisten, hat PEUGEOT spezielle
Produkte ausgewählt und hält diese für
Sie bereit.
Um die elektrischen Bauteile nicht zu
beschädigen, darf der Motorraum auf
keinen Fall mit einem Hochdruckgerät
gereinigt werden.
Wenn diese Warnleuchte
aufl euchtet, lassen Sie das
Wasser aus dem Filter ab.
Entleeren Sie den Filter
ansonsten regelmäßig bei
jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie
die Ablassschraube am Filter.
Achten Sie darauf, dass das Wasser
über den transparenten Schlauch
vollständig abläuft. Drehen Sie dann
die Ablassschraube wieder zu.
HDi-Motoren sind nach modernster
Technik ausgelegt. Jeder Eingriff
erfordert deshalb besondere
Fachkenntnisse, wie sie Ihnen das
PEUGEOT-Händlernetz garantiert.
Je nach Bestimmung.
