Peugeot Partner Tepee 2011 Manual del propietario (in Spanish)

89
ERGONOMÍ
A y CONFOR
T
3


Vida a bordo



Cambio de un cartucho

La recarga del ambientador está
compuesta por un cartucho B y su
estuche estanco C .


- Retire el plástico protector D .

- Ponga la cabeza del cartucho B en
el botón A del ambientador.

- Gírelo un cuarto de vuelta para
bloquearlo en el botón y retire el
estuche.

- Introduzca el ambientador en su
emplazamiento.
Puede cambiar los cartuchos en
cualquier momento y conservarlos ya
empezados en su estuche original.
El botón del ambientador A es
independiente del cartucho.
Los cartuchos se venden sin el botón A .


Colocación del ambientador

Después de haber puesto o cambiado
el cartucho:


- Vuelva a poner el ambientador en
su sitio.

- Gírelo un cuarto de vuelta hacia la
derecha.



Uso correcto

Por motivos de seguridad, utilice
únicamente cartuchos adecuados. No
desmonte los cartuchos.
Conserve los estuches de los
cartuchos ya que sirven de embalaje
en caso de no utilizar los cartuchos.
Nunca intente recargar los cartuchos
con otros perfumes que no sean los
recomendados por la red PEUGEOT.
Consérvelos fuera del alcance de
los niños y de los animales. Evite
cualquier contacto con la piel y los
ojos. En caso de ingestión, consulte
rápidamente con un médico y
muéstrele el embalaje o la etiqueta del
producto. El botón del ambientador A sólo se
puede fi jar en la consola de techo
multifunción con un cartucho.
Por lo tanto, conserve el botón A y un
cartucho.
Los cartuchos están disponibles en la
red PEUGEOT.

90


Vida a bordo

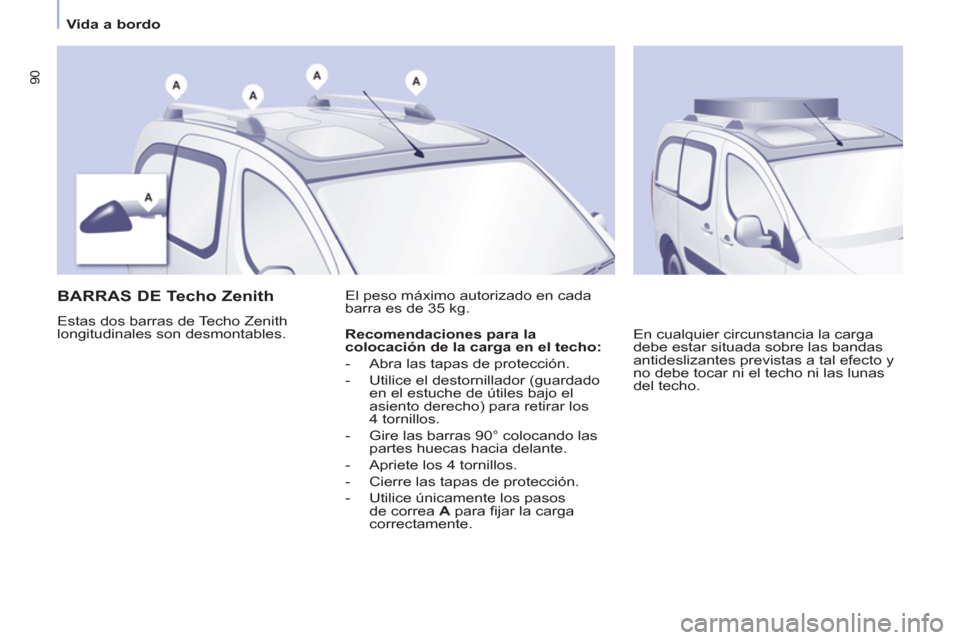

BARRAS DE Techo Zenith

Estas dos barras de Techo Zenith
longitudinales son desmontables. El peso máximo autorizado en cada
barra es de 35 kg.
En cualquier circunstancia la carga
debe estar situada sobre las bandas
antideslizantes previstas a tal efecto y
no debe tocar ni el techo ni las lunas
del techo.
Recomendaciones para la
colocación de la carga en el techo:


- Abra las tapas de protección.

- Utilice el destornillador (guardado
en el estuche de útiles bajo el
asiento derecho) para retirar los
4 tornillos.

- Gire las barras 90° colocando las
partes huecas hacia delante.

- Apriete los 4 tornillos.

- Cierre las tapas de protección.

- Utilice únicamente los pasos
de correa A para fi jar la carga
correctamente.

91
ERGONOMÍ
A y CONFOR
T
3


Vida a bordo


BARRAS DE TECHO EXTERIORES

Si instala unas barras en posición transversal sobre estas barras, respete los
valores de masas del fabricante sin sobrepasar los 75 kg.

92


Vida a bordo


Iluminación/extinción automática
La luz de techo delantera se enciende al
quitar la llave de contacto, al desbloquear
el vehículo, a la apertura de una de las
puertas delanteras y para la localización
del vehículo con el telemando.
Se apaga progresivamente después
de poner el contacto y al bloquear el
vehículo. Plazas delanteras:
iluminación a la apertura de
una de las puertas. Se encienden y se apagan con
un interruptor manual, contacto
puesto.

Plazas traseras: iluminación
a la apertura de una de las
puertas traseras.
Si las puertas se quedan
abiertas durante unos minutos,
las luces de techo se apagan.
Apagada permanentemente. Iluminación permanente,
contacto puesto.
Luz de techo delantera

LUCES DE TECHO


Luz de techo trasera

Luces de lectura individuales delanteras

93
ERGONOMÍ
A y CONFOR
T
3


Vida a bordo

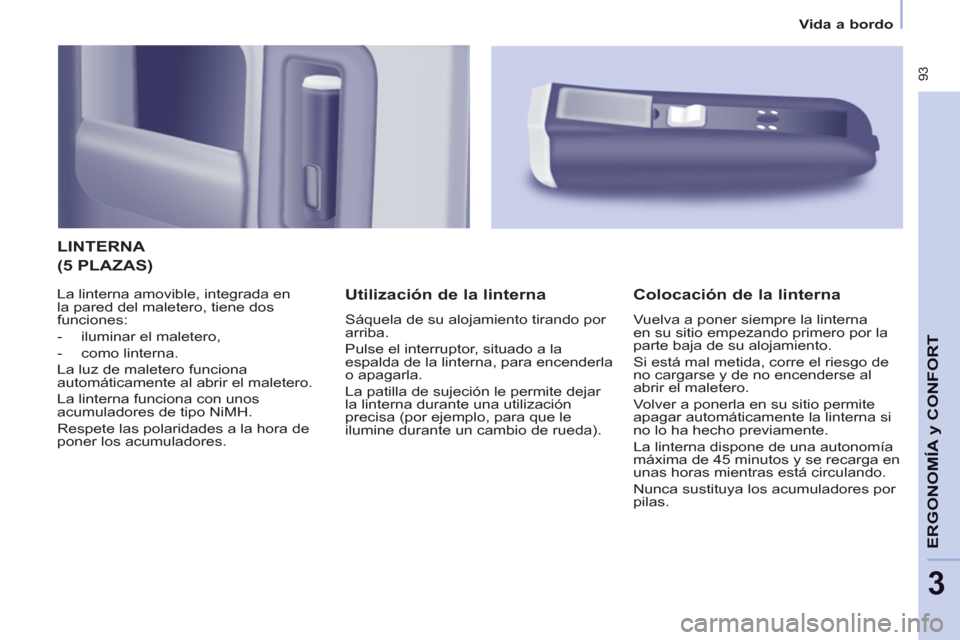

LINTERNA

Utilización de la linterna

Sáquela de su alojamiento tirando por
arriba.
Pulse el interruptor, situado a la
espalda de la linterna, para encenderla
o apagarla.
La patilla de sujeción le permite dejar
la linterna durante una utilización
precisa (por ejemplo, para que le
ilumine durante un cambio de rueda).


Colocación de la linterna

Vuelva a poner siempre la linterna
en su sitio empezando primero por la
parte baja de su alojamiento.
Si está mal metida, corre el riesgo de
no cargarse y de no encenderse al
abrir el maletero.
Volver a ponerla en su sitio permite
apagar automáticamente la linterna si
no lo ha hecho previamente.
La linterna dispone de una autonomía
máxima de 45 minutos y se recarga en
unas horas mientras está circulando.
Nunca sustituya los acumuladores por
pilas.
(5 PLAZAS)

La linterna amovible, integrada en
la pared del maletero, tiene dos
funciones:


- iluminar el maletero,

- como linterna.
La luz de maletero funciona
automáticamente al abrir el maletero.
La linterna funciona con unos
acumuladores de tipo NiMH.
Respete las polaridades a la hora de
poner los acumuladores.

94


Vida a bordo

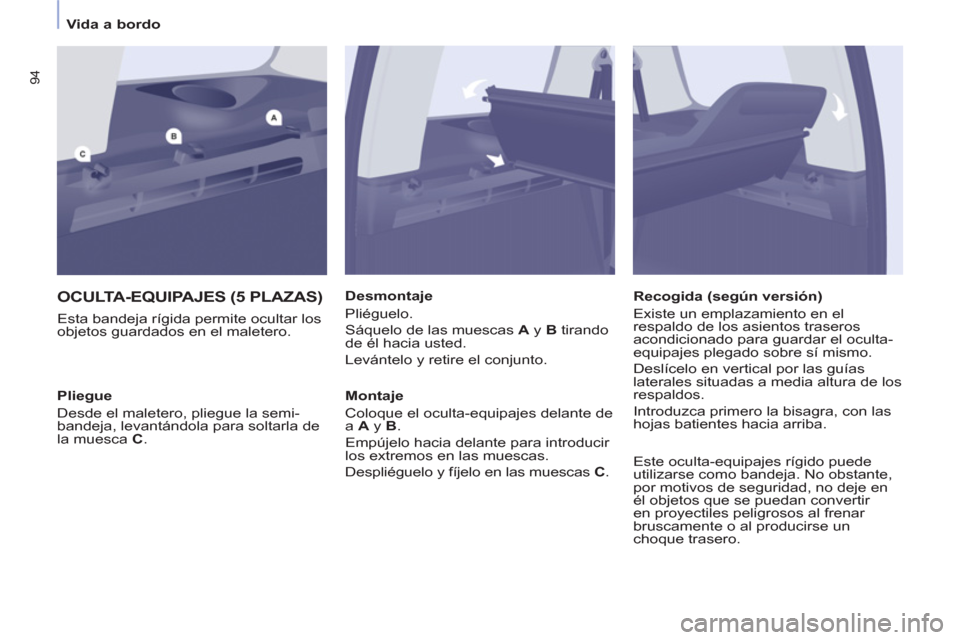

OCULTA-EQUIPAJES (5 PLAZAS)


Esta bandeja rígida permite ocultar los
objetos guardados en el maletero.
Desmontaje
Pliéguelo.
Sáquelo de las muescas A y B tirando
de él hacia usted.
Levántelo y retire el conjunto.

Montaje
Coloque el oculta-equipajes delante de
a A y B .
Empújelo hacia delante para introducir
los extremos en las muescas.
Despliéguelo y fíjelo en las muescas C .
Pliegue
Desde el maletero, pliegue la semi-
bandeja, levantándola para soltarla de
la muesca C .
Recogida (según versión)
Existe un emplazamiento en el
respaldo de los asientos traseros
acondicionado para guardar el oculta-
equipajes plegado sobre sí mismo.
Deslícelo en vertical por las guías
laterales situadas a media altura de los
respaldos.
Introduzca primero la bisagra, con las
hojas batientes hacia arriba.

Este oculta-equipajes rígido puede
utilizarse como bandeja. No obstante,
por motivos de seguridad, no deje en
él objetos que se puedan convertir
en proyectiles peligrosos al frenar
bruscamente o al producirse un
choque trasero.

95
ERGONOMÍ
A y CONFOR
T
3


Vida a bordo



Toma 12 Voltios (120 W Máximo)

Le aconsejamos que limite su
utilización con el fi n de no descargar la
batería.


Red de protección

Levante la tapa de plástico situada en
el soporte del gancho.
Fije la parte de arriba de la red en
las ranuras, habiendo girado la barra
previamente 1/4 de vuelta.
Asegúrese de que el extremo de la
barra está bien colocado en la parte
metálica de su alojamiento.
Fije las correas a los emplazamientos
previstos en el suelo.
Tense la red con la ayuda de las
correas.


Anillas de anclaje

Utilice estas anillas para fi jar la carga
al suelo.

96


Vida a bordo


ACONDICIONAMIENTOS TRASEROS (7 PLAZAS)

Portavasos

Los líquidos transportados en el
vehículo en un vaso del que pueden
derramarse suponen un riesgo.
"Tenga cuidado".


Toma 12 voltios (120 W máximo)

Se aconseja limitar su uso con el fi n de
no descargar la batería.


Anillas de anclaje

Utilice las anillas de anclaje del suelo
para fi jar y retener sólidamente la carga.
Los anclajes de los cinturones de
seguridad no deben utilizarse con este fi n.
Se recomienda inmovilizar la
carga fi jándola sólidamente
mediante las anillas de anclaje
presentes en el suelo.

97
ERGONOMÍ
A y CONFOR
T
3


Vida a bordo



Compartimentos guardaobjetos

Levante la trampilla correspondiente.
El compartimento situado en la entrada
del maletero sirve para guardar el
enrollador del oculta-equipajes.


Cinturones de seguridad

Asegúrese de que el cinturón de
seguridad del asiento central se enrolla
correctamente en el hueco del techo.
Evite que las hebillas de los
cinturones de la fi la 3 se entrechoquen
subiéndolas lo más cerca posible de
los anclajes situados en el techo.
Los cierres de los cinturones situados
en los lados del maletero no deben
utilizarse para retener la carga.

98


Vida a bordo











TOLDO OCULTA-EQUIPAJES

El toldo es un oculta-equipajes de tipo
cortina con enrollador. No deje objetos
pesados sobre el oculta-equipajes
desplegado.
Posicione el toldo de modo que las
hojas móviles traseras queden hacia
usted.
Introduzca la punta izquierda del
enrollador en el soporte A .
Para instalarlo
Ponga los asientos de la fi la 3 en
posición cartera.
Levante la trampilla del compartimento
situado en la entrada del maletero.
Sostenga el enrollador por el centro y
comprímalo hacia el montante izquierdo.
Levante el conjunto. Comprima y coloque la punta derecha
frente al soporte B .
Suelte para que el enrollador se
enganche en el otro soporte.
Desenrolle el oculta-equipajes hasta
los montantes laterales traseros.
Introduzca los extremos en los huecos
correspondientes para mantenerlo
tenso.
