Peugeot Partner Tepee 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: Partner Tepee, Model: Peugeot Partner Tepee 2011Pages: 232, tamaño PDF: 7.45 MB

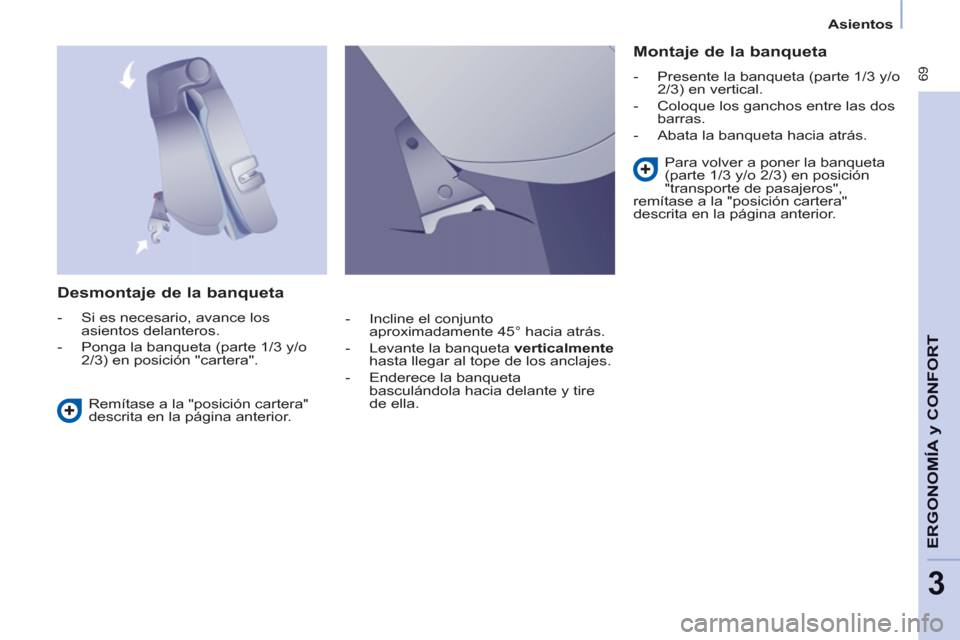

Page 71 of 232
69
ERGONOMÍ
A y CONFOR
T
3
Asientos
Desmontaje de la banqueta
- Si es necesario, avance los
asientos delanteros.
- Ponga la banqueta (parte 1/3 y/o
2/3) en posición "cartera".
Montaje de la banqueta
- Presente la banqueta (parte 1/3 y/o
2/3) en vertical.
- Coloque los ganchos entre las dos
barras.
- Abata la banqueta hacia atrás.
Remítase a la "posición cartera"
descrita en la página anterior. Para volver a poner la banqueta
(parte 1/3 y/o 2/3) en posición
"transporte de pasajeros",
remítase a la "posición cartera"
descrita en la página anterior.
- Incline el conjunto
aproximadamente 45° hacia atrás.
- Levante la banqueta verticalmente
hasta llegar al tope de los anclajes.
- Enderece la banqueta
basculándola hacia delante y tire
de ella.

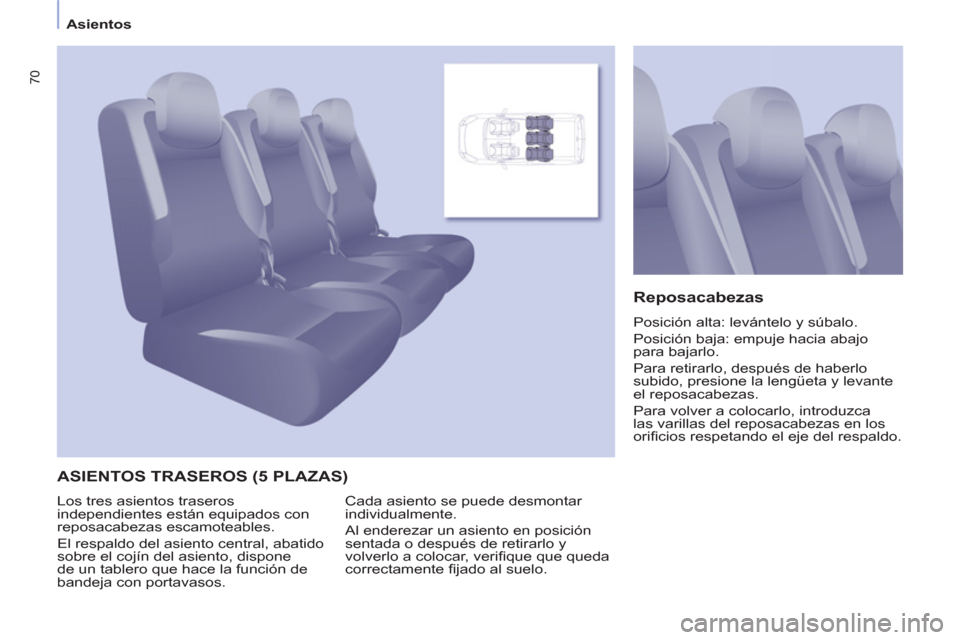

Page 72 of 232
70
Asientos
ASIENTOS TRASEROS (5 PLAZAS)
Reposacabezas
Posición alta: levántelo y súbalo.
Posición baja: empuje hacia abajo
para bajarlo.
Para retirarlo, después de haberlo
subido, presione la lengüeta y levante
el reposacabezas.
Para volver a colocarlo, introduzca
las varillas del reposacabezas en los
orifi cios respetando el eje del respaldo.
Cada asiento se puede desmontar
individualmente.
Al enderezar un asiento en posición
sentada o después de retirarlo y
volverlo a colocar, verifi que que queda
correctamente fi jado al suelo. Los tres asientos traseros
independientes están equipados con
reposacabezas escamoteables.
El respaldo del asiento central, abatido
sobre el cojín del asiento, dispone
de un tablero que hace la función de
bandeja con portavasos.

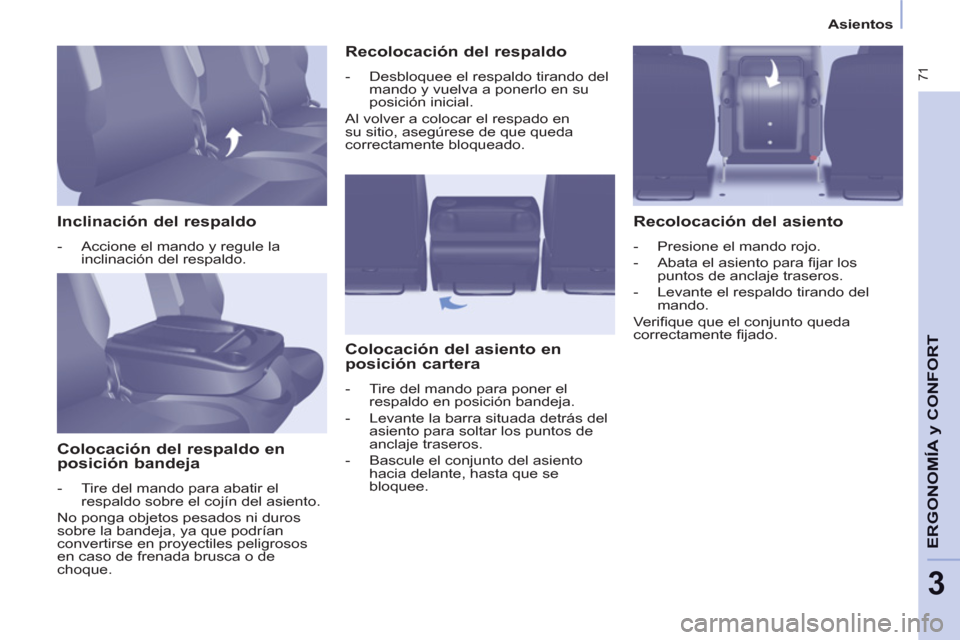

Page 73 of 232
71
ERGONOMÍ
A y CONFOR
T
3
Asientos
Inclinación del respaldo
- Accione el mando y regule la
inclinación del respaldo.
Colocación del respaldo en
posición bandeja
- Tire del mando para abatir el
respaldo sobre el cojín del asiento.
No ponga objetos pesados ni duros
sobre la bandeja, ya que podrían
convertirse en proyectiles peligrosos
en caso de frenada brusca o de
choque.
Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Al volver a colocar el respado en
su sitio, asegúrese de que queda
correctamente bloqueado.
Colocación del asiento en
posición cartera
- Tire del mando para poner el
respaldo en posición bandeja.
- Levante la barra situada detrás del
asiento para soltar los puntos de
anclaje traseros.
- Bascule el conjunto del asiento
hacia delante, hasta que se
bloquee.
Recolocación del asiento
- Presione el mando rojo.
- Abata el asiento para fi jar los
puntos de anclaje traseros.
- Levante el respaldo tirando del
mando.
Verifi que que el conjunto queda
correctamente fi jado.

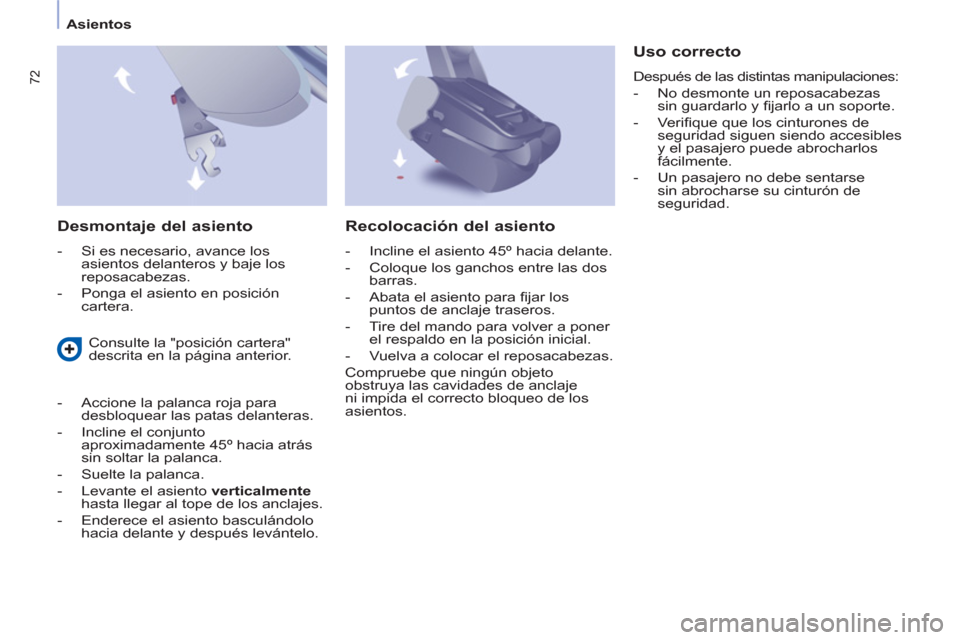

Page 74 of 232
72
Asientos
Desmontaje del asiento
- Si es necesario, avance los
asientos delanteros y baje los
reposacabezas.
- Ponga el asiento en posición
cartera.
Uso correcto
Después de las distintas manipulaciones:
- No desmonte un reposacabezas
sin guardarlo y fi jarlo a un soporte.
- Ve r ifi que que los cinturones de
seguridad siguen siendo accesibles
y el pasajero puede abrocharlos
fácilmente.
- Un pasajero no debe sentarse
sin abrocharse su cinturón de
seguridad.
Consulte la "posición cartera"
descrita en la página anterior.
- Accione la palanca roja para
desbloquear las patas delanteras.
- Incline el conjunto
aproximadamente 45º hacia atrás
sin soltar la palanca.
- Suelte la palanca.
- Levante el asiento verticalmente
hasta llegar al tope de los anclajes.
- Enderece el asiento basculándolo
hacia delante y después levántelo.
Recolocación del asiento
- Incline el asiento 45º hacia delante.
- Coloque los ganchos entre las dos
barras.
- Abata el asiento para fi jar los
puntos de anclaje traseros.
- Tire del mando para volver a poner
el respaldo en la posición inicial.
- Vuelva a colocar el reposacabezas.
Compruebe que ningún objeto
obstruya las cavidades de anclaje
ni impida el correcto bloqueo de los
asientos.

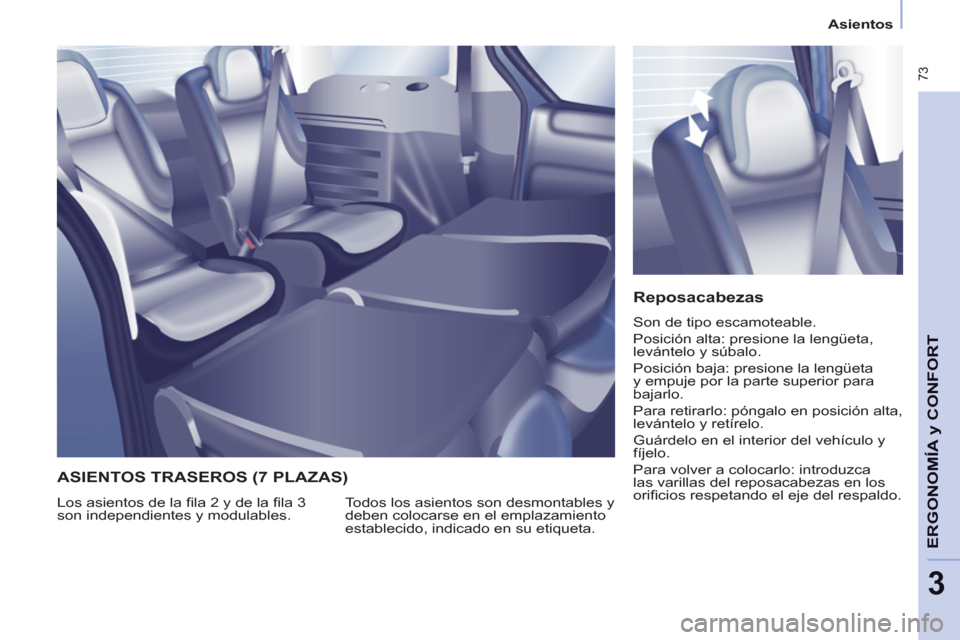

Page 75 of 232
73
ERGONOMÍ
A y CONFOR
T
3
Asientos
Reposacabezas
Son de tipo escamoteable.
Posición alta: presione la lengüeta,
levántelo y súbalo.
Posición baja: presione la lengüeta
y empuje por la parte superior para
bajarlo.
Para retirarlo: póngalo en posición alta,
levántelo y retírelo.
Guárdelo en el interior del vehículo y
fíjelo.
Para volver a colocarlo: introduzca
las varillas del reposacabezas en los
orifi cios respetando el eje del respaldo.
Todos los asientos son desmontables y
deben colocarse en el emplazamiento
establecido, indicado en su etiqueta.
Los asientos de la fi la 2 y de la fi la 3
son independientes y modulables.
ASIENTOS TRASEROS (7 PLAZAS)

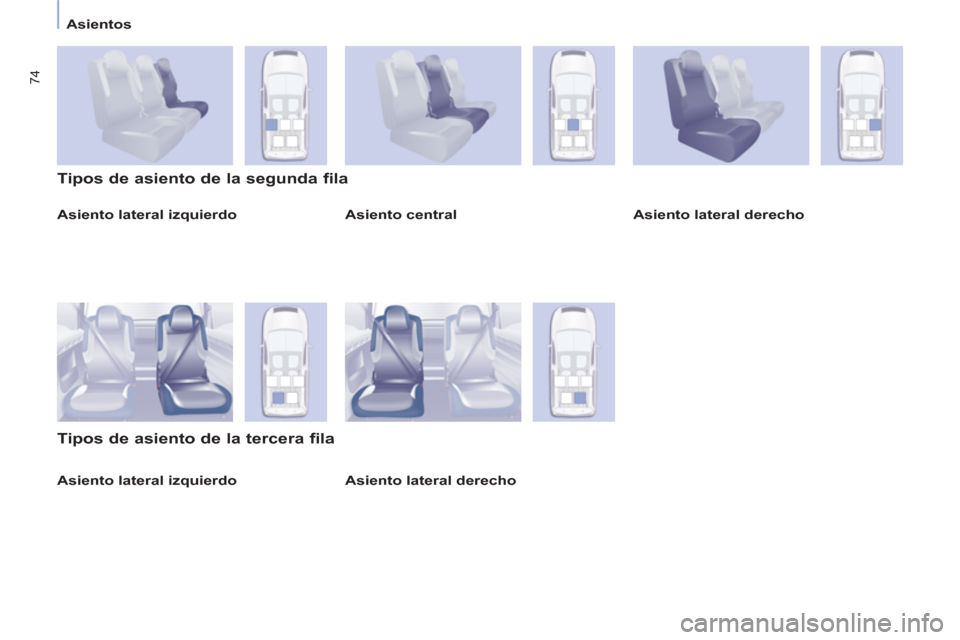

Page 76 of 232
74
Asientos
Asiento lateral izquierdo
Tipos de asiento de la segunda fila
Tipos de asiento de la tercera fila
Asiento central
Asiento lateral derecho
Asiento lateral derecho
Asiento lateral izquierdo
Page 77 of 232
75
ERGONOMÍ
A y CONFOR
T
3
Asientos
Inclinación del respaldo
- Accione el mando y regule la
inclinación.
Colocación del asiento en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el
respaldo sobre el cojín del asiento.
Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a ponerlo en su
posición inicial.
Compruebe que el conjunto queda
correctamente fi jado.
Colocación del asiento en posición
cartera
- Colóquelo en posición bandeja.
- Tire de la correa roja situada detrás
del asiento para soltar las patas del
asiento de los anclajes del suelo.
- Bascule el conjunto del asiento
hacia delante.
Modularidad de los asientos de
la segunda fila
Recolocación del asiento
- Abata el asiento hacia atrás.
Antes de abatir el asiento,
asegúrse de que:
- en la fi la 3, ningún pasajero
tiene los pies sobre los
anclajes del asiento,
- el asiento está correctamente
fi jado al suelo,
- el pasajero sigue disponiendo
de su cinturón de seguridad.

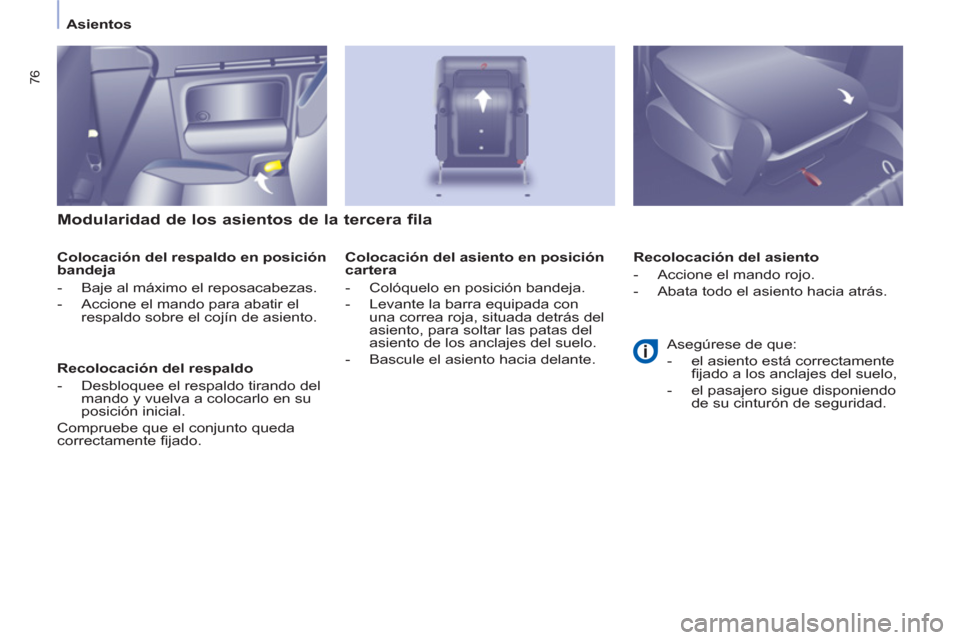

Page 78 of 232
76
Asientos
Modularidad de los asientos de la tercera fila
Colocación del respaldo en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el
respaldo sobre el cojín de asiento.
Recolocación del respaldo
- Desbloquee el respaldo tirando del
mando y vuelva a colocarlo en su
posición inicial.
Compruebe que el conjunto queda
correctamente fi jado.
Recolocación del asiento
- Accione el mando rojo.
- Abata todo el asiento hacia atrás.
Colocación del asiento en posición
cartera
- Colóquelo en posición bandeja.
- Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de los anclajes del suelo.
- Bascule el asiento hacia delante.
Asegúrese de que:
- el asiento está correctamente
fi jado a los anclajes del suelo,
- el pasajero sigue disponiendo
de su cinturón de seguridad.
Page 79 of 232
77
ERGONOMÍ
A y CONFOR
T
3
Asientos
Subida y bajada desde la
tercera fila
Acceso
- Coloque el asiento de la segunda
fi ila en posición bandeja.
Salida
- Baje al máximo el reposacabezas.
- Accione el mando amarillo situado
en la parte posterior del respado
del asiento de la segunda fi la.
- Abata el respaldo en posición
bandeja. Asegúrese de que el cinturón
de seguridad central está bien
recogido en la cavidad del
guarnecido del techo.
- Bascúlelo para colocarlo en
posición cartera para permitir el
acceso.
- Tire de la correa roja para colocar
el asiento en posición cartera.
- Bascule el conjunto hacia delante.
- Salga por la puerta lateral.
Antes de abatirlo, compruebe que
los pies del pasajero de la tercera fi la
no obstruyen los puntos de anclaje
del asiento de la segunda fi la.
Page 80 of 232
78
Asientos
Desmontaje del asiento
- Si es necesario, avance los
asientos delanteros.
- Baje el reposacabezas.
- Coloque el asiento en posición
cartera.
- Bascule el conjunto hacia delante y
levántelo.
Montaje del asiento
La etiqueta del asiento le indica
el emplazamiento en el que debe
colocarlo.
- Coloque los ganchos de las patas
delanteras entre las dos barras.
- Abata el asiento hacia atrás para
fi jar los puntos de anclaje traseros.
- Accione el mando para volver a
poner el respaldo en la posición
inicial.
- Suba el reposacabezas.
Compruebe que ningún objeto o
los pies de un pasajero sentado
detrás obstruyan las cavidades de
anclaje impidiendo el correcto bloqueo
del conjunto.
Manipulación de los asientos de la segunda fila
