Peugeot Partner Tepee 2011 Manual del propietario (in Spanish)

29
LISTOS PARA SALIR
22


Puesto de conducción

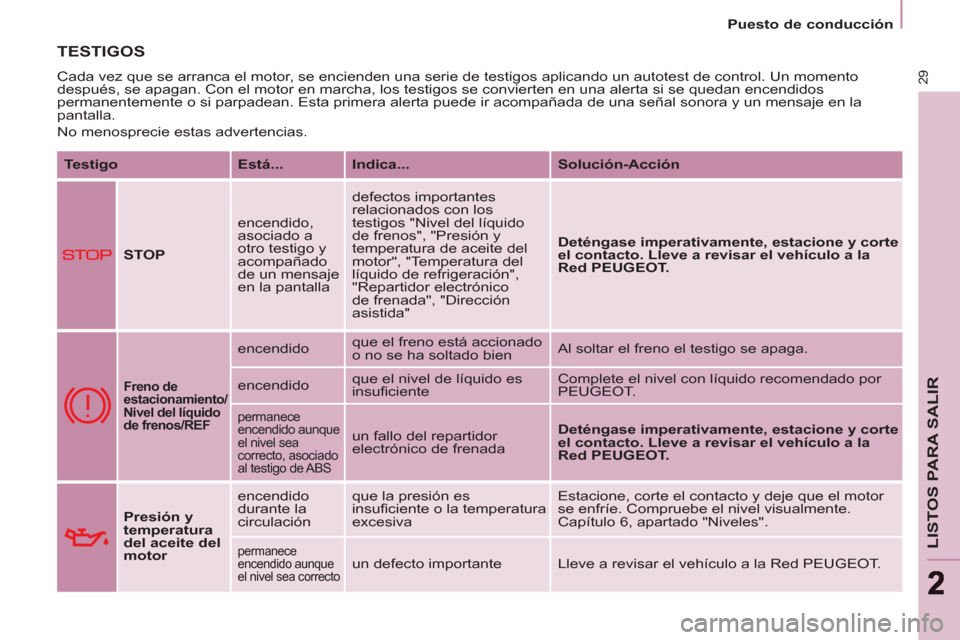

TESTIGOS

Cada vez que se arranca el motor, se encienden una serie de testigos aplicando un autotest de control. Un momento
después, se apagan. Con el motor en marcha, los testigos se convierten en una alerta si se quedan encendidos
permanentemente o si parpadean. Esta primera alerta puede ir acompañada de una señal sonora y un mensaje en la
pantalla.
No menosprecie estas advertencias.

Testigo

Está...

Indica...

Solución-Acción



STOP

encendido,
asociado a
otro testigo y
acompañado
de un mensaje
en la pantalla defectos importantes
relacionados con los
testigos "Nivel del líquido
de frenos", "Presión y
temperatura de aceite del
motor", "Temperatura del
líquido de refrigeración",
"Repartidor electrónico
de frenada", "Dirección
asistida"
Deténgase imperativamente, estacione y corte
el contacto. Lleve a revisar el vehículo a la
Red PEUGEOT.



Freno de
estacionamiento/
Nivel del líquido
de frenos/REF

encendido que el freno está accionado
o no se ha soltado bien Al soltar el freno el testigo se apaga.
encendido que el nivel de líquido es
insufi ciente Complete el nivel con líquido recomendado por
PEUGEOT.
permanece
encendido aunque
el nivel sea
correcto, asociado
al testigo de ABS
un fallo del repartidor
electrónico de frenada
Deténgase imperativamente, estacione y corte
el contacto. Lleve a revisar el vehículo a la
Red PEUGEOT.


Presión y
temperatura
del aceite del
motor
encendido
durante la
circulación que la presión es
insufi ciente o la temperatura
excesiva Estacione, corte el contacto y deje que el motor
se enfríe. Compruebe el nivel visualmente.
Capítulo 6, apartado "Niveles".
permanece
encendido aunque
el nivel sea correcto un defecto importante Lleve a revisar el vehículo a la Red PEUGEOT.

30
Puesto de conducción

Testigo

Está...

Indica...

Solución-Acción

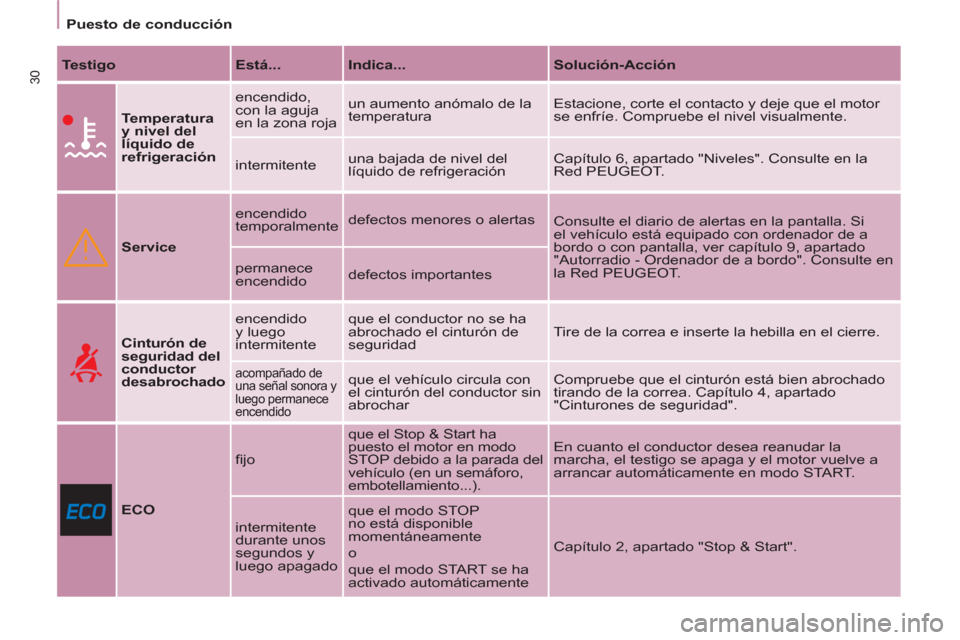

Temperatura
y nivel del
líquido de
refrigeración
encendido,
con la aguja
en la zona roja un aumento anómalo de la
temperatura Estacione, corte el contacto y deje que el motor
se enfríe. Compruebe el nivel visualmente.
intermitente una bajada de nivel del
líquido de refrigeración Capítulo 6, apartado "Niveles". Consulte en la
Red PEUGEOT.


Service
encendido
temporalmente defectos menores o alertas
Consulte el diario de alertas en la pantalla. Si
el vehículo está equipado con ordenador de a
bordo o con pantalla, ver capítulo 9, apartado
"Autorradio - Ordenador de a bordo". Consulte en
la Red PEUGEOT. permanece
encendido defectos importantes




Cinturón de
seguridad del
conductor
desabrochado
encendido
y luego
intermitente que el conductor no se ha
abrochado el cinturón de
seguridad Tire de la correa e inserte la hebilla en el cierre.

acompañado de
una señal sonora y
luego permanece
encendido que el vehículo circula con
el cinturón del conductor sin
abrochar Compruebe que el cinturón está bien abrochado
tirando de la correa. Capítulo 4, apartado
"Cinturones de seguridad".


ECO
fi jo que el Stop & Start ha
puesto el motor en modo
STOP debido a la parada del
vehículo (en un semáforo,
embotellamiento...). En cuanto el conductor desea reanudar la
marcha, el testigo se apaga y el motor vuelve a
arrancar automáticamente en modo START.
intermitente
durante unos
segundos y
luego apagado que el modo STOP
no está disponible
momentáneamente
o
que el modo START se ha
activado automáticamente Capítulo 2, apartado "Stop & Start".

31
LISTOS PARA SALIR
22


Puesto de conducción


Testigo

Está...

Indica...

Solución-Acción

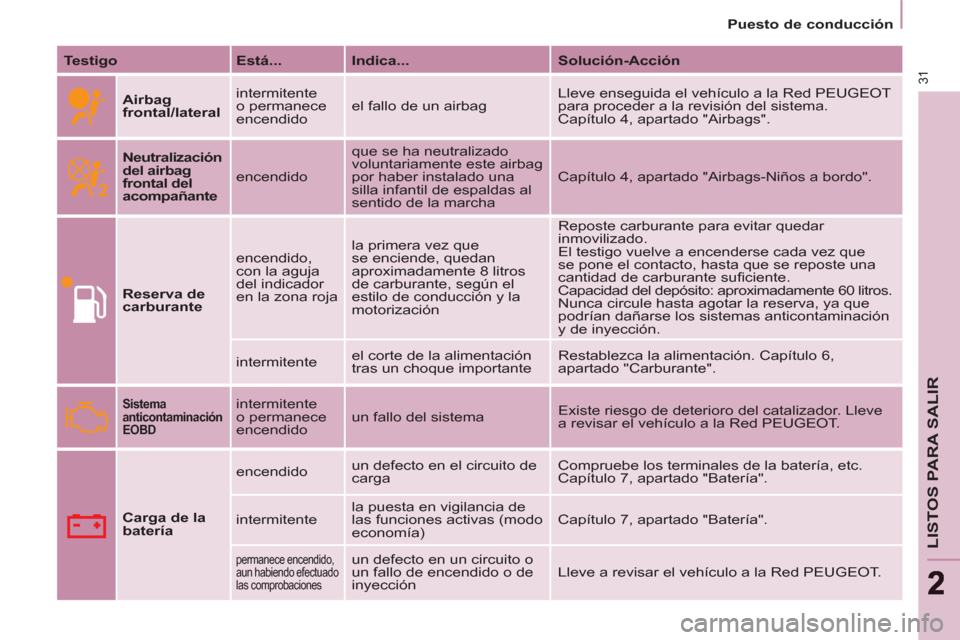

Airbag
frontal/lateral
intermitente
o permanece
encendido el fallo de un airbag Lleve enseguida el vehículo a la Red PEUGEOT
para proceder a la revisión del sistema.
Capítulo 4, apartado "Airbags".

Neutralización
del airbag
frontal del
acompañante encendido que se ha neutralizado
voluntariamente este airbag
por haber instalado una
silla infantil de espaldas al
sentido de la marcha Capítulo 4, apartado "Airbags-Niños a bordo".

Reserva de
carburante
encendido,
con la aguja
del indicador
en la zona roja la primera vez que
se enciende, quedan
aproximadamente 8 litros
de carburante, según el
estilo de conducción y la
motorización Reposte carburante para evitar quedar
inmovilizado.
El testigo vuelve a encenderse cada vez que
se pone el contacto, hasta que se reposte una
cantidad de carburante sufi ciente.
Capacidad del depósito: aproximadamente 60 litros.
Nunca circule hasta agotar la reserva, ya que
podrían dañarse los sistemas anticontaminación
y de inyección.
intermitente el corte de la alimentación
tras un choque importante Restablezca la alimentación. Capítulo 6,
apartado "Carburante".

Sistema
anticontaminación
EOBD
intermitente
o permanece
encendido un fallo del sistema Existe riesgo de deterioro del catalizador. Lleve
a revisar el vehículo a la Red PEUGEOT.

Carga de la
batería
encendido un defecto en el circuito de
carga Compruebe los terminales de la batería, etc.
Capítulo 7, apartado "Batería".
intermitente la puesta en vigilancia de
las funciones activas (modo
economía) Capítulo 7, apartado "Batería".

permanece encendido,
aun habiendo efectuado
las comprobaciones un defecto en un circuito o
un fallo de encendido o de
inyección Lleve a revisar el vehículo a la Red PEUGEOT.

ABS
32
Puesto de conducción

Testigo

Está...

Indica...

Solución-Acción

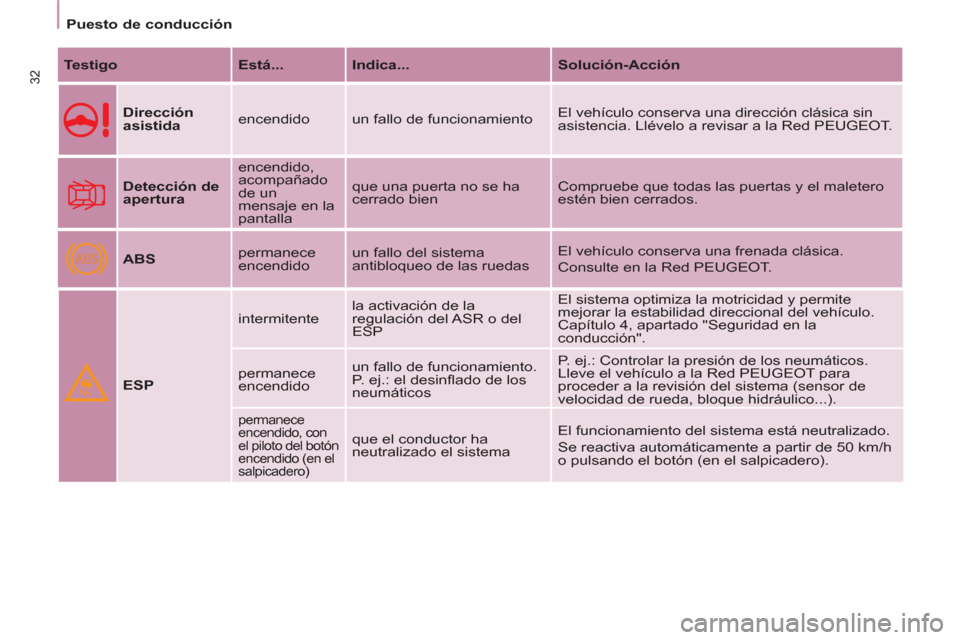

Dirección
asistida
encendido un fallo de funcionamiento El vehículo conserva una dirección clásica sin
asistencia. Llévelo a revisar a la Red PEUGEOT.

Detección de
apertura
encendido,
acompañado
de un
mensaje en la
pantalla que una puerta no se ha
cerrado bien Compruebe que todas las puertas y el maletero
estén bien cerrados.

ABS
permanece
encendido un fallo del sistema
antibloqueo de las ruedas El vehículo conserva una frenada clásica.
Consulte en la Red PEUGEOT.

ESP
intermitente la activación de la
regulación del ASR o del
ESP El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.
Capítulo 4, apartado "Seguridad en la
conducción".
permanece
encendido un fallo de funcionamiento.
P. ej.: el desinfl ado de los
neumáticos P. ej.: Controlar la presión de los neumáticos.
Lleve el vehículo a la Red PEUGEOT para
proceder a la revisión del sistema (sensor de
velocidad de rueda, bloque hidráulico...).
permanece
encendido, con
el piloto del botón
encendido (en el
salpicadero)
que el conductor ha
neutralizado el sistema El funcionamiento del sistema está neutralizado.
Se reactiva automáticamente a partir de 50 km/h
o pulsando el botón (en el salpicadero).

33
LISTOS PARA SALIR
22


Puesto de conducción


Testigo

Está...

Indica...

Solución-Acción

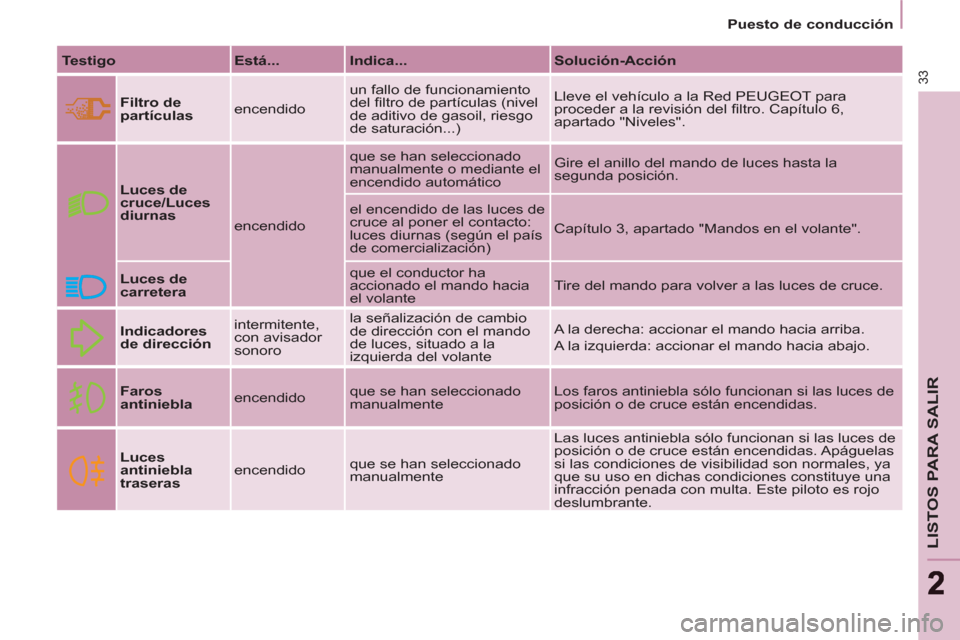

Filtro de
partículas
encendido un fallo de funcionamiento
del fi ltro de partículas (nivel
de aditivo de gasoil, riesgo
de saturación...) Lleve el vehículo a la Red PEUGEOT para
proceder a la revisión del fi ltro. Capítulo 6,
apartado "Niveles".

Luces de
cruce/Luces
diurnas

encendido que se han seleccionado
manualmente o mediante el
encendido automático Gire el anillo del mando de luces hasta la
segunda posición.
el encendido de las luces de
cruce al poner el contacto:
luces diurnas (según el país
de comercialización) Capítulo 3, apartado "Mandos en el volante".

Luces de
carretera
que el conductor ha
accionado el mando hacia
el volante Tire del mando para volver a las luces de cruce.

Indicadores
de dirección
intermitente,
con avisador
sonoro la señalización de cambio
de dirección con el mando
de luces, situado a la
izquierda del volante A la derecha: accionar el mando hacia arriba.
A la izquierda: accionar el mando hacia abajo.

Faros
antiniebla
encendido que se han seleccionado
manualmente Los faros antiniebla sólo funcionan si las luces de
posición o de cruce están encendidas.

Luces
antiniebla
traseras
encendido que se han seleccionado
manualmente Las luces antiniebla sólo funcionan si las luces de
posición o de cruce están encendidas. Apáguelas
si las condiciones de visibilidad son normales, ya
que su uso en dichas condiciones constituye una
infracción penada con multa. Este piloto es rojo
deslumbrante.

34
Puesto de conducción

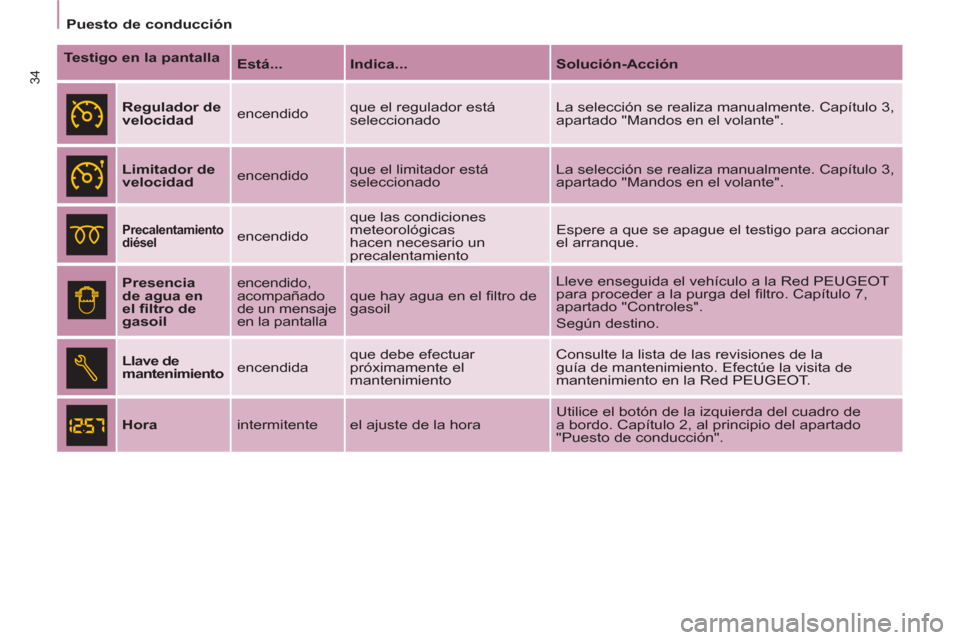

Testigo en la pantalla


Está...

Indica...

Solución-Acción


Regulador de
velocidad
encendido que el regulador está
seleccionado La selección se realiza manualmente. Capítulo 3,
apartado "Mandos en el volante".

Limitador de
velocidad
encendido que el limitador está
seleccionado La selección se realiza manualmente. Capítulo 3,
apartado "Mandos en el volante".

Precalentamiento
diésel
encendido que las condiciones
meteorológicas
hacen necesario un
precalentamiento Espere a que se apague el testigo para accionar
el arranque.

Presencia
de agua en
el fi ltro de
gasoil
encendido,
acompañado
de un mensaje
en la pantalla que hay agua en el fi ltro de
gasoil Lleve enseguida el vehículo a la Red PEUGEOT
para proceder a la purga del fi ltro. Capítulo 7,
apartado "Controles".
Según destino.


Llave de
mantenimiento

encendida que debe efectuar
próximamente el
mantenimiento Consulte la lista de las revisiones de la
guía de mantenimiento. Efectúe la visita de
mantenimiento en la Red PEUGEOT.

Hora
intermitente el ajuste de la hora Utilice el botón de la izquierda del cuadro de
a bordo. Capítulo 2, al principio del apartado
"Puesto de conducción".

35
LISTOS PARA SALIR
22


Puesto de conducción


INDICADOR DEL NIVEL DE CARBURANTE
TEMPERATURA DEL LÍQUIDO
DE REFRIGERACIÓN

La aguja está posicionada antes de
la zona roja:
funcionamiento normal.
En condiciones de utilización severas
o condiciones climatológicas cálidas,
la aguja podrá aproximarse a las
graduaciones rojas.
Que hacer si la aguja entra en la
zona roja:

Disminuya la velocidad del vehículo o
deje girar el motor al ralentí.

Que hacer si el testigo se enciende:



- deténgase inmediatamente, corte
el contacto. El motoventilador
puede continuar funcionando
durante cierto tiempo, hasta
10 minutos aproximadamente,

- espere a que el motor se enfríe
para comprobar el nivel del
líquido de refrigeración y si fuese
necesario complételo.
Como el circuito de refrigeración está
bajo presión, siga estos consejos
con el fi n de evitar todo riesgo de
quemaduras:


- espere al menos una hora después de
haber parado el motor para intervenir,

- desenrosque el tapón de 1/4 de
vuelta para dejar caer la presión,

-
cuando haya caído la presión, compruebe
el nivel en el vaso de expansión,

- en caso necesario, retire el tapón
para completar el nivel.
Si la aguja se queda en la zona roja, haga
que se lo revisen en la Red PEUGEOT.
Remítase al capítulo 6, parte
"Niveles".
Remítase al capítulo 6 en el
apartado "Carburante". El nivel de carburante se comprueba
en cada puesta en posición "contacto
marcha".
El indicador está posicionado en:


- 1: el depósito está lleno,
aproximadamente 60 litros.

- 0: se ha alcanzado la reserva,
el testigo se enciende de forma
permanente. La reserva al inicio de la
alerta es de aproximadamente 8 litros.

36
Puesto de conducción

Rueda pinchada

Detenga inmediatamente el vehículo,
evitando realizar maniobras bruscas
con el volante y los frenos.
Cambie la rueda dañada (pinchada
o muy desinfl ada) y compruebe la
presión de los neumáticos tan pronto
como le sea posible.

Sensor(es) no detectado(s)

Una (o varias) rueda(s) no se
detecta(n). Consulte en la red
PEUGEOT para sustituir el (los)
sensor(es) que falla(n).
Este mensaje aparece también cuando
una de las ruedas está separada
del vehículo (en reparación) o en el
montaje de una rueda no equipada con
sensor.
Cualquier reparación o cambio de
neumático en una rueda equipada con
este sistema, debe efectuarse en la
red PEUGEOT.

El sistema de detección de subinfl ado
es una ayuda a la conducción que
no reemplaza ni la vigilancia, ni la
responsabilidad del conductor.
Este sistema no exime de revisar
con regularidad la presión de los
neumáticos (incluyendo la rueda
de repuesto), para asegurarse de
que el comportamiento dinámico
del vehículo es óptimo y evitar un
desgaste prematuro de los neumáticos,
especialmente en caso de circulación
severa (gran carga, velocidad elevada).
El sistema puede verse
momentáneamente perturbado por
las emisiones radioeléctricas de una
frecuencia vecina.

DETECCIÓN DE SUBINFLADO ANTICONTAMINACIÓN
Rueda desinflada

Controle la presión de los neumáticos
lo antes posible.
Capítulo 7, apartado "Cambio de
una rueda".
Si la rueda dañada está alojada
provisionalmente en el interior del
vehículo, el mensaje aparecerá de nuevo
para recordar la necesidad de repararla,
lo que impedirá la visualización de
cualquier otra alerta del mismo tipo.
Unos sensores controlan la presión de
los neumáticos al circular (velocidad
superior a 20 km/h) y activan una
alerta en caso de disfunción o
pinchazo.
Cualquier detección
(rueda desinfl ada o
pinchada, disfunción
de un sensor) se
indica mediante una
información gráfi ca y
sonora, acompañada
de un mensaje en la
pantalla. EODB (European On Board
Diagnosis) es un sistema europeo
de diagnosis embarcado que
responde, entre otras, a las normas
de emisiones autorizadas en:


- CO (monóxido de carbono),

- HC (hidrocarburos no quemados),

- NOx (óxidos de nitrógeno)
o partículas, detectadas por
unas sondas de oxígeno
situadas delante y detrás de los
catalizadores.
El conductor está de esta manera
siempre avisado de los fallos de
funcionamiento de este dispositivo
antipolución por la iluminación de este
testigo específi co en el combinado.
Existe el riesgo de dañar el catalizador.
Haga que se lo comprueben en la Red
PEUGEOT.

37
LISTOS PARA SALIR
22


Puesto de conducción


INDICADOR DE MANTENIMIENTO

Modula el espaciamiento de las
revisiones en función de la utilización
del vehículo.
Vencimiento de revisión superior a
1 000 km

Ejemplo: le quedan 4 800 kilómetros
por recorrer hasta la próxima revisión.
Al poner el contacto, y durante unos
segundos, la pantalla indica:
Unos segundos después de poner
el contacto, sale señalado el nivel
de aceite, y el totalizador kilométrico
recobra su funcionamiento indicando el
kilometraje total y parcial.

Vencimiento de revisión inferior a
1 000 km
Cada vez que pone el contacto y durante
unos segundos, la llave parpadea y el
número de kilómetros se queda en pantalla:
Unos segundos después de poner
el contacto, sale señalado el nivel
de aceite, y el totalizador kilométrico
recobra su funcionamiento normal y la
llave se queda encendida. Le señala
que debe realizar próximamente una
revisión.

Vencimiento de revisión sobrepasado
El primero de los dos términos
alcanzado: la llave se enciende
también en el caso de sobrepasar el
vencimiento de los dos años.

Funcionamiento
Al poner el contacto y durante unos
segundos, la llave que simboliza las
revisiones se enciende; la pantalla
del totalizador kilométrico le indica el
número de kilómetros (redondeado por
defecto) que quedan hasta la próxima
revisión.
Los vencimientos de revisión están
calculados a partir de la última puesta
a cero del indicador.
Este vencimiento está determinado por
dos parámetros:


- el kilometraje recorrido,

- el tiempo transcurrido desde la
última revisión.
El kilometraje que queda por
recorrer puede estar ponderado
por el factor tiempo, en función de
las costumbres de circulación del
conductor. Motor en marcha, la llave se
queda encendida hasta que se
efectúe la revisión.
Cada vez que ponga el contacto
y durante unos segundos, la
llave parpadea y la cantidad de
kilómetros sobrepasados salen
señalados.

38
Puesto de conducción

Botón de puesta a cero del
contador kilométrico parcial
Después de esta operación,
si usted quiere desconectar la
batería, debe bloquear el vehículo
y esperar al menos cinco minutos, si
no la puesta a cero no será tenida en
cuenta.


Puesta a cero

Su red PEUGEOT efectúa esta
operación después de cada revisión.
Si ha efectuado Ud. mismo la revisión
de su vehículo, el procedimiento de
puesta a cero es el siguiente:


- quite el contacto,

- pulse el botón de puesta a cero
del contador kilométrico parcial y
manténgalo pulsado,

- ponga el contacto.
La pantalla kilométrica comienza una
cuenta atrás.
Cuando la pantalla señale "=0" , suelte
el botón; la llave desaparece.

Indicador de nivel de aceite
motor
Al poner el contacto, sale indicado el
nivel de aceite del motor durante unos
segundos, después de la información
de mantenimiento.
Nivel de aceite
correcto

Falta de aceite
El parpadeo de
"OIL"
, asociado al
testigo de servicio,
acompañado de una
señal sonora y de un mensaje en la
pantalla, indica una falta de aceite que
puede deteriorar el motor.
Si se confi rma la falta de aceite por
la verifi cación de la varilla manual, es
imperativo que añada aceite hasta
completar el nivel.

Defecto varilla nivel
de aceite
El parpadeo de
"OIL--"
indica un fallo
de funcionamiento
de la varilla nivel de aceite motor.
Consulte en la Red PEUGEOT.

La verifi cación del nivel
únicamente es válida si se
realiza sobre suelo horizontal y
motor parado desde al menos
15 minutos.
Varilla manual

A
= maxi, nunca sobrepasar
este nivel, ya que un exceso
de aceite puede provocar
daños en el motor.
Consulte rápidamente en la
Red PEUGEOT.

B
= mini, complete le nivel
por el tapón de llenado de
aceite, con el tipo de aceite
adaptado a su motorización.



Reostato de luces

Contacto puesto, pulse
el botón hasta que
aparezcan unos ceros.
Luces encendidas,
pulse el botón para
variar la intensidad de la
iluminación del puesto
de conducción. Cuando
la iluminación alcanza
el reglaje mínimo
(o máximo), suelte el botón y vuelva
nuevamente a pulsarlo para aumentar
la intensidad (o disminuirla).
Cuando la iluminación alcanza la
intensidad deseada, suelte el botón.
