Peugeot Partner Tepee 2014.5 Kullanım Kılavuzu (in Turkish)

Partner_2_VP_tr_Chap08_Aide-rapide_ed02-2014
8
179

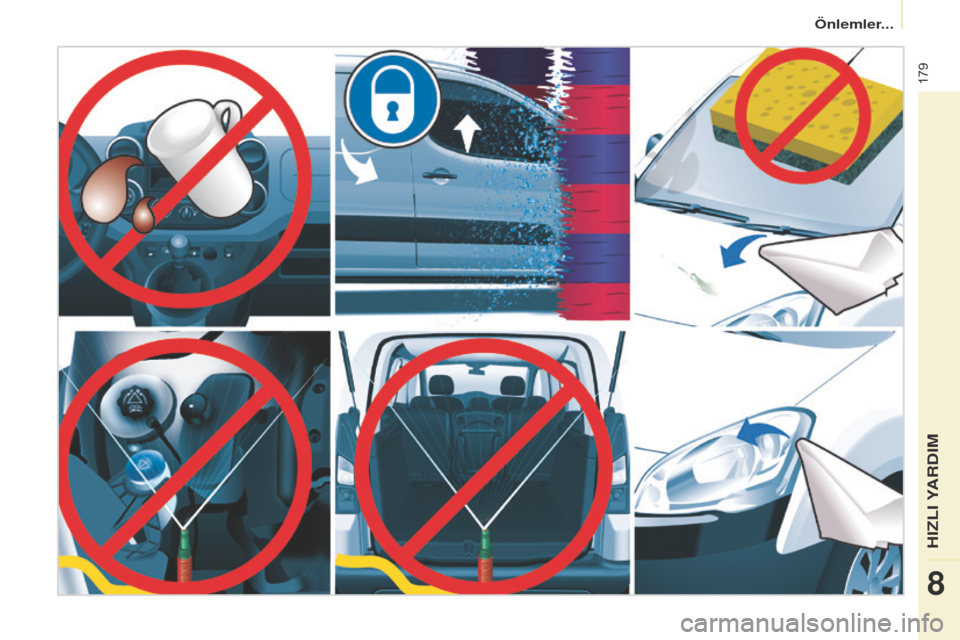

Önlemler...
HIZLI YARDIM

180
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

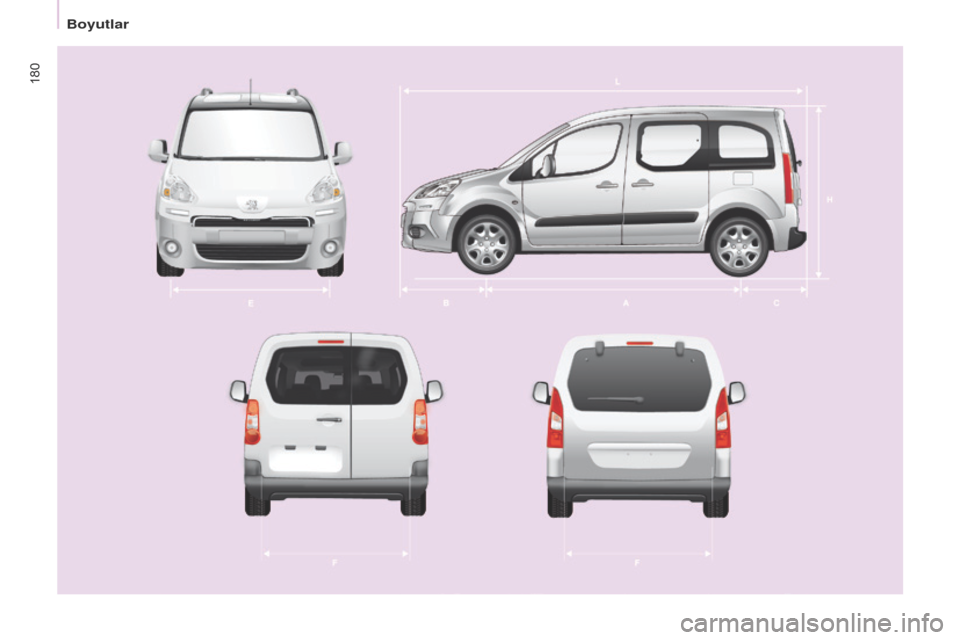

Boyutlar

181
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

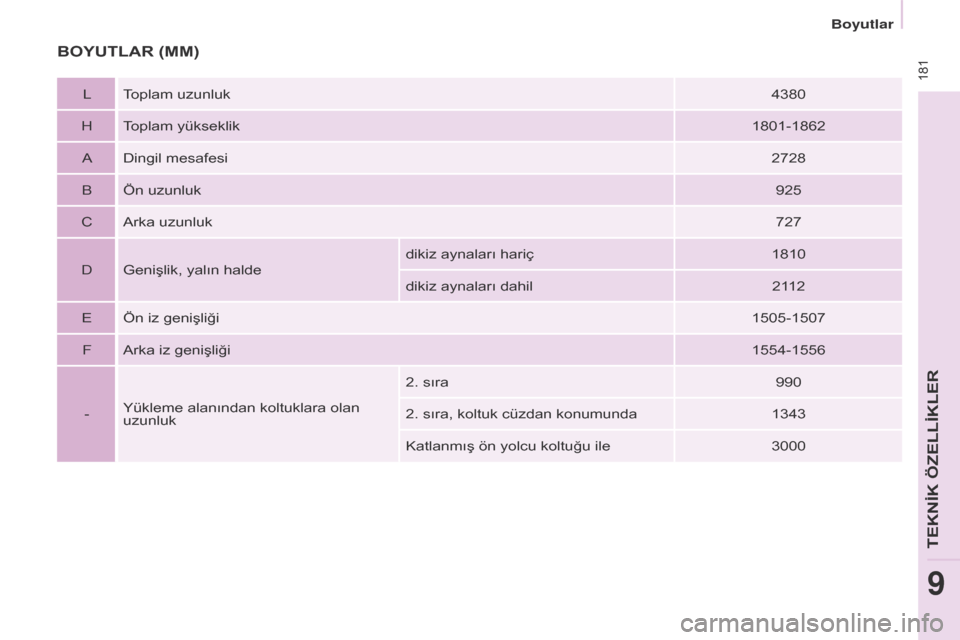

BOYUTLAR (MM)
L Toplam uzunluk4380
H Toplam yükseklik 1801-1862
A Dingil mesafesi 2728
B Ön uzunluk 925
C Arka uzunluk 727
D Genişlik, yalın halde dikiz aynaları hariç
1810
dikiz aynaları dahil 2112
E Ön iz genişliği 1505-1507
F Arka iz geniÅŸliÄŸi 1554-1556
- Yükleme alanından koltuklara olan
uzunluk 2. sıra
990
2. sıra, koltuk cüzdan konumunda 1343
Katlanmış ön yolcu koltuğu ile 3000
Boyutlar
TEKNİK ÖZELLİKLER
9

182
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

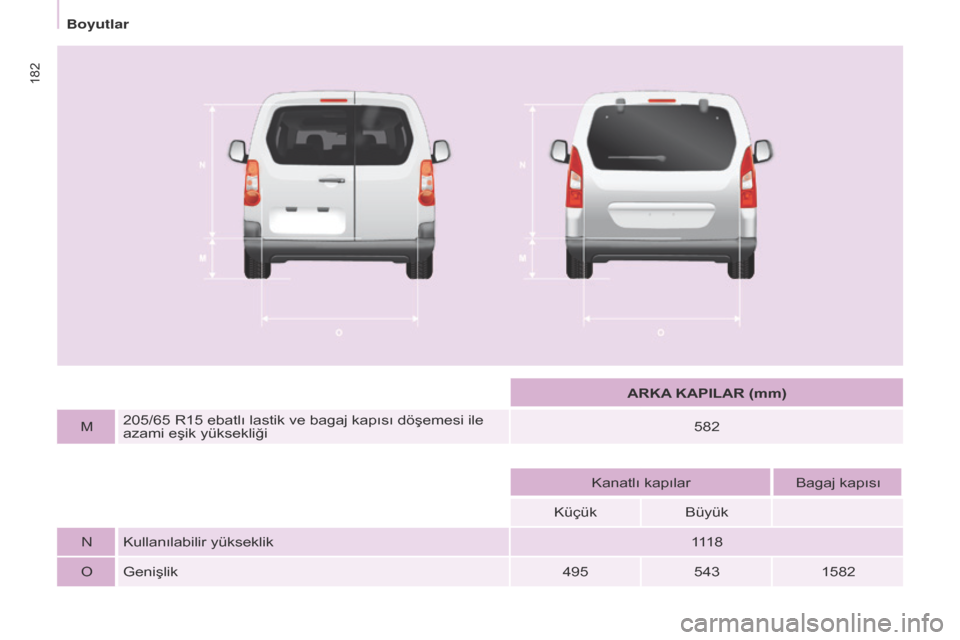

ARKA KAPILAR (mm)
M 205/65 R15 ebatlı lastik ve bagaj kapısı döşemesi ile
azami eşik yüksekliği 582
Kanatlı kapılar Bagaj kapısı
Küçük Büyük
N Kullanılabilir yükseklik 111 8
O GeniÅŸlik 4955431582
Boyutlar

183
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

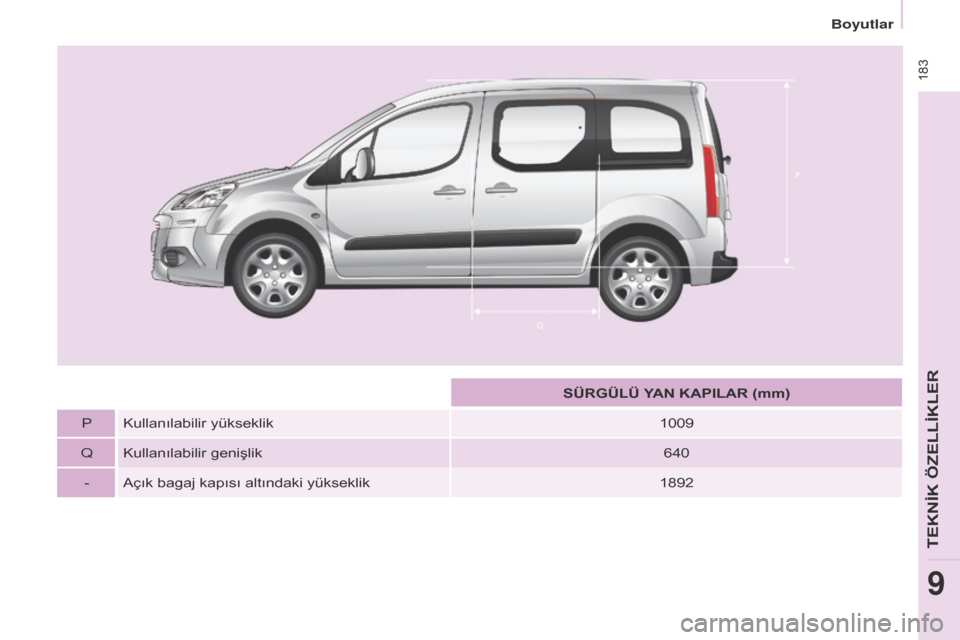

SÜRGÜLÜ YAN KAPILAR (mm)
P Kullanılabilir yükseklik 1009
Q Kullanılabilir genişlik 640
- Açık bagaj kapısı altındaki yükseklik 1892
Boyutlar
TEKNİK ÖZELLİKLER
9

184
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014
MOTOR DONANIMI ÖZELLİKLERİ
Aracınızın motor donanımının
özellikleri (silindir hacmi, azami güç,
azami devir, enerji, CO
2 emisyonu...)
tescil belgesinde belirtilmiÅŸtir.
Bu özellikler, Avrupa mevzuatında
(1999/99/CE nolu yönetmelik) belirtilen
koşullara göre, motor test standında
resmi olarak onaylanan deÄŸerlere
tekabül eder.
Daha fazla bilgi için markanın internet
sitesine ve modelin ticari tanıtım
broşürlerine bakınız. PEUGEOT servis
ağına veya bir kalifiye servis atölyesine
baÅŸvurunuz.
AĞIRLIKLAR VE ÇEKİLEBİLİR YÜKLER
Aracınızın ağırlık ve çekilebilir yük
deÄŸerleri tescil belgesinde belirtilmiÅŸtir.
Bu değerler, üretici etiketi veya
plaketinde de kg olarak belirtilmiÅŸtir.
Aracın yürür vaziyetteki boş ağırlığı,
aracın boş ağırlığının, sürücünün
(75
kg) ve %90'ı dolu yakıt deposunun
toplam ağırlığıdır.
Gösterilen HHTA'nın ve çekilebilir
ağırlıkların değerleri azami
1
000 metrelik bir irtifa için geçerlidir.
Her ek 1 000 metre için, çekilebilir
ağırlığın değeri %10 azaltılmalıdır.
HHKTA'yı geçmemek için aracın
yükünü aynı miktarda azaltılmak
koşuluyla, yük nakliyle frenli römorkun
ağırlığı arttırılabilir. Motoru korumak için, yüksek dış
sıcaklıklar aracın performansını
düşürebilir. Dış sıcaklık
37
°C'nin üzerinde ise çekilen ağırlığı
sınırlayınız.
Az yüklenmiş bir araçla römork
çekmek, yol tutuşunu bozabilir.
Römork çekilmesi fren mesafesini
arttırır.
Aracınız çekici araç konumunda ise,
izin verilen azami hız sınırlıdır (ülkede
geçerli olan mevzuata uyunuz). Topuz üzerinde önerilen yük, çekme
tertibatı topuzunun (alet ile veya aletsiz
sökülebilir) üzerinde izin verilen yüke
tekabül eder.
TÄ°AA


: teknik olarak izin verilen azami
ağırlık (azami yüklü ağırlığı).
HHTA : hareket halindeki izin verilen
toplam ağırlık.
9. başlıkta, "Tanımlama ögeleri"
bölümüne bakınız.
Her ülkede, geçerli olan mevzuatın
izin verdiği çekilebilir yük değerlerine
uymak zorunludur. Aracınızın çekme
gücünü ve hareket halinde izin verilen
toplam ağırlığını öğrenmek için
PEUGEOT servis ağına başvurunuz.
Ağırlıklar

185
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

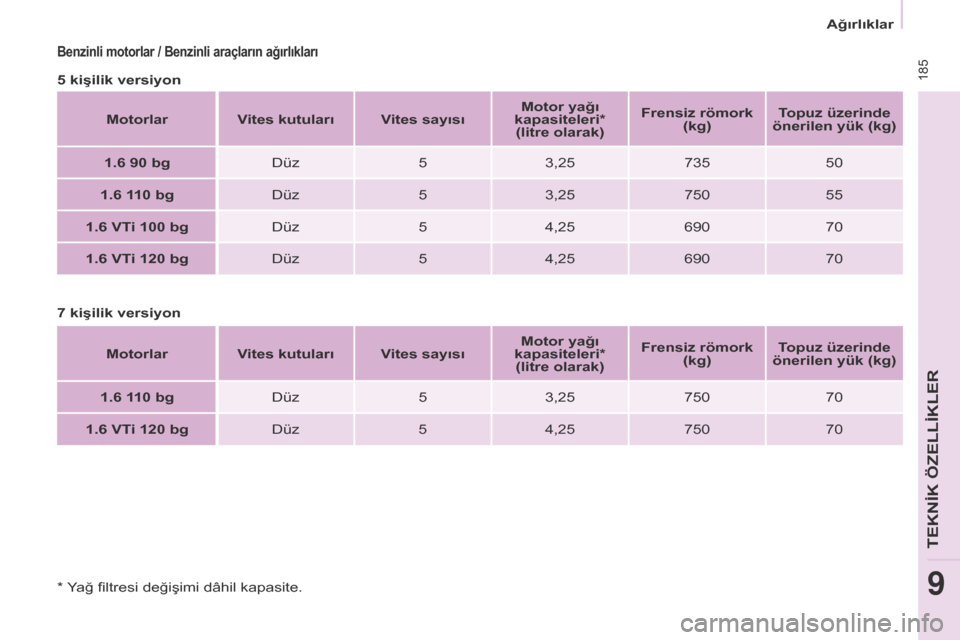

Benzinli motorlar / Benzinli araçların ağırlıkları
5 kişilik versiyonMotorlar Vites kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz römork
(kg) Topuz üzerinde
önerilen yük (kg)
1.6 90 bg Düz53,25 735 50
1.6 110 bg Düz53,25 750 55
1.6 VTi 100 bg Düz54,25 690 70
1.6 VTi 120 bg Düz54,25 690 70
7 kişilik versiyon Motorlar Vites kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz römork
(kg) Topuz üzerinde
önerilen yük (kg)
1.6 110 bg Düz53,25 750 70
1.6 VTi 120 bg Düz54,25 750 70
* Yağ filtresi değişimi dâhil kapasite.
TEKNİK ÖZELLİKLER
9
Ağırlıklar

186
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

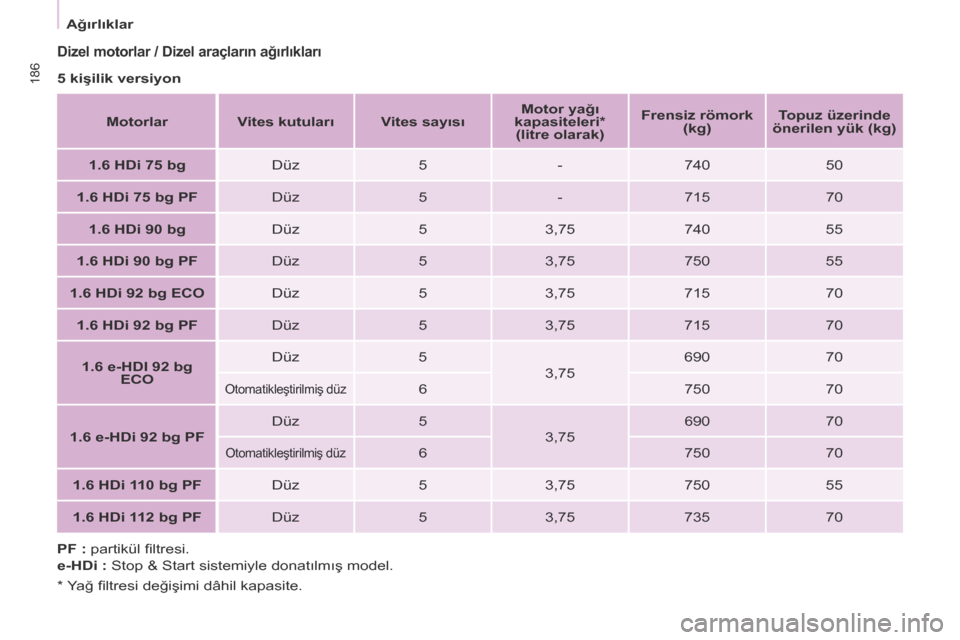

Dizel motorlar / Dizel araçların ağırlıkları
5 kişilik versiyonMotorlar Vites kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz römork
(kg) Topuz üzerinde
önerilen yük (kg)
1.6 HDi 75 bg Düz5-740 50
1.6 HDi 75 bg PF Düz5-715 70
1.6 HDi 90 bg Düz53,75 740 55
1.6 HDi 90 bg PF Düz53,75 750 55
1.6 HDi 92 bg ECO Düz53,75 715 70
1.6 HDi 92 bg PF Düz53,75 715 70
1.6 e-HDI 92 bg ECO Düz
5
3,75 690
70
Otomatikleştirilmiş düz6 75070
1.6 e-HDi 92 bg PF Düz
5
3,75 690
70
Otomatikleştirilmiş düz6 75070
1.6 HDi 110 bg PF Düz53,75 750 55
1.6 HDi 112 bg PF Düz53,75 735 70
PF

: partikül filtresi.
e-HDi

: Stop & Start sistemiyle donatılmış model.
* Yağ filtresi değişimi dâhil kapasite.
Ağırlıklar

187
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014

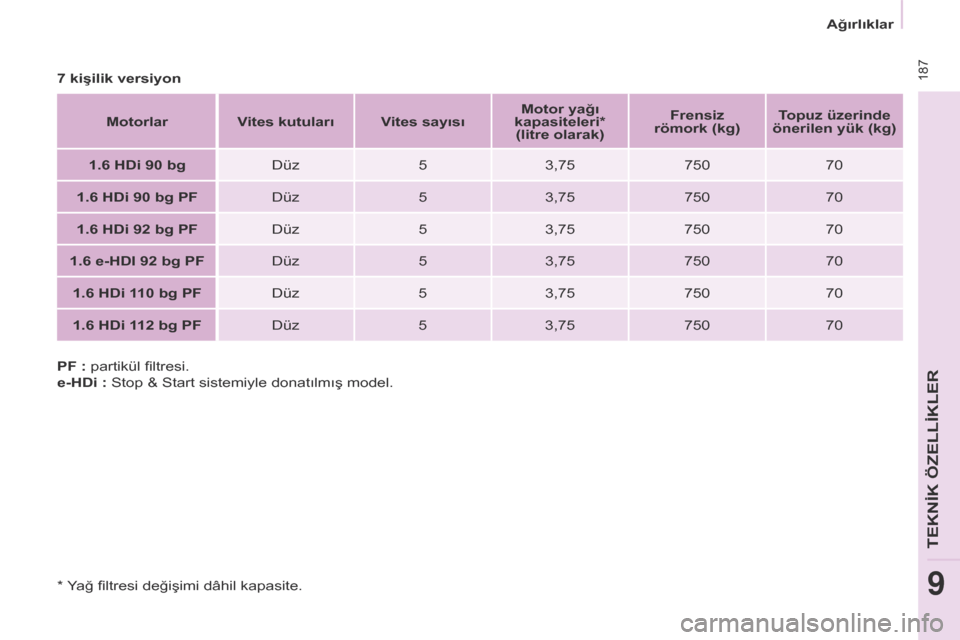

7 kişilik versiyonMotorlar Vites kutuları Vites sayısı Motor yağı
kapasiteleri* (litre olarak) Frensiz
römork (kg) Topuz üzerinde
önerilen yük (kg)
1.6 HDi 90 bg Düz53,75 750 70
1.6 HDi 90 bg PF Düz53,75 750 70
1.6 HDi 92 bg PF Düz53,75 750 70
1.6 e-HDI 92 bg PF Düz53,75 750 70
1.6 HDi 110 bg PF Düz53,75 750 70
1.6 HDi 112 bg PF Düz53,75 750 70
PF
: partikül filtresi.
e-HDi
: Stop & Start sistemiyle donatılmış model.
* Yağ filtresi değişimi dâhil kapasite.
TEKNİK ÖZELLİKLER
9
Ağırlıklar

188
Partner_2_VP_tr_Chap09_Caract-technique_ed02-2014
TANIMLAMA ÖĞELERİ
A. Üretici plaketi.C. Lastikler ve boya referansı.
Ön kapının üzerindeki C etiketi :
-

jant ve lastiklerin boyutlarını,
-


üretici tarafından önerilen lastik
markalarını,
-


lastik şişirme basınçlarını
(lastiklerdeki havanın kontrolü en
azından ayda bir kere lastikler
soğukken yapılmalıdır),
-


boya rengi referansını belirtir
.
B. Seri numarası.
Ön sağ tekerlek geçişinin üzerine
kazılıdır.
Tanımlama öğeleri
