Page 41 of 276
39
DÉPOLLUTION
EOBD (European On Board
Diagnosis) est un système
européen de diagnostic
embarqué répondant,
entre autres, aux normes
d'émissions autorisées en
:
-
CO (monoxyde de carbone),
-
HC (hydrocarbures imbrûlés),
-
NOx (oxydes d'azotes) ou
particules, détectées par des
sondes à oxygène placées en
amont et en aval des catalyseurs.
Le conducteur est ainsi averti des
dysfonctionnements de ce dispositif
antipollution par l'allumage de ce
témoin spécifique au combiné.
Il y a un risque d'endommager le
catalyseur
. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.
DÉTECTION DE SOUS-GONFLAGE
Système assurant le
contrôle automatique
de la pression des
pneumatiques en
roulant.
Le système surveille en
permanence la pression des quatre
pneumatiques, dès que le véhicule est
en mouvement.
Des capteurs de pressions sont
placés dans la valve de chacun des
pneumatiques (en dehors de la roue
de secours).
Le système déclenche une alerte dès
qu'il détecte la baisse de pression
de gonflage d'un ou de plusieurs
pneumatiques.
Le système de détection de
sous-gonflage est une aide à la
conduite qui ne remplace pas la
vigilance du conducteur
. Ce système ne vous dispense
pas de contrôler mensuellement
la pression de gonflage des
pneumatiques (y compris celle de la
roue de secours), ainsi qu'avant un
long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Rouler en situation de
sous-gonflage augmente la
consommation de carburant.
Les valeurs de pression de
gonflage prescrites pour
votre véhicule sont reportées
sur l'étiquette de pression des
pneumatiques.
Se reporter à la rubrique 9, partie
"Eléments d'identification".
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10
km
effectué à vitesse modérée). Dans
le cas contraire, ajoutez 0,3 bar aux
valeurs indiquées sur l'étiquette.
Poste de conduite
PR
Page 42 of 276
40
L'alerte est maintenue jusqu'au
regonflage, la réparation ou
le remplacement du ou des
pneumatiques concernés.
La roue de secours (de type "galette"
ou jante en tôle) ne comporte pas de
capteur.
Anomalie de fonctionnement
Alerte de sous-gonflage
La perte de pression détectée
n'entraîne pas toujours
une déformation visible du
pneumatique. Ne vous contentez pas
d'un seul contrôle visuel.
Elle se traduit par l'allumage
fixe de ce témoin, accompagné
d'un signal sonore et, selon
équipement, de l'affichage d'un
message. L'allumage clignotant, puis
fixe du témoin de sous-
gonflage accompagné de
l'allumage du témoin de
Service, et selon équipement, de
l'affichage d'un message indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de la
pression des pneumatiques n'est plus
assurée.
En cas d'anomalie constatée sur
un seul des pneumatiques, le
pictogramme ou le message affiché,
selon équipement, permet de
l'identifier.
-
Réduisez immédiatement la
vitesse, évitez les coups de volant
et les freinages brusques.
-
Arrêtez-vous dès que possible, dès
que les conditions de circulation le
permettent.
-
En cas de crevaison, utilisez le
kit de dépannage provisoire de
pneumatique ou la roue de secours
(selon équipement),
ou
-
si vous disposez d'un
compresseur
, par exemple celui
du kit de dépannage provisoire de
pneumatique, contrôlez à froid la
pression des quatre pneumatiques,
ou
-
s'il n'est pas possible d'ef
fectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite. Cette alerte s'affiche également
lorsqu'au moins une des roues
n'est pas équipée de capteur (par
exemple, avec une roue de secours de
type "galette" ou tôle).
Adressez-vous au réseau PEUGEOT
ou à un atelier qualifié pour vérifier
le système ou, après une crevaison,
remonter un pneumatique sur la jante
d'origine, équipée d'un capteur.
Poste de conduite
Page 43 of 276
41
INDICATEUR D'ENTRETIEN
Il module l'espacement des révisions
en fonction de l'utilisation du véhicule.Échéance de révision supérieure à
1
000 km
Exemple : il vous reste 4 800 km à
parcourir avant la prochaine révision. A
la mise du contact et pendant quelques
secondes, l'afficheur indique
:
Quelques secondes après la
mise du contact, le niveau d'huile
s'affiche selon version, puis le
totalisateur kilométrique reprend
son fonctionnement en indiquant les
kilométrages total et journalier.
Échéance de révision inférieure à
1
000 km
A chaque mise du contact et pendant
quelques secondes, la clé clignote et le
nombre de kilomètres restant s'affiche
:Quelques secondes après la
mise du contact, le niveau d'huile
s'affiche selon version, puis le
totalisateur kilométrique reprend
son fonctionnement normal et la
clé reste allumée. Elle vous signale
qu'une révision est à faire effectuer
prochainement.
Échéance de révision dépassée
Fonctionnement
Dès la mise du contact et pendant
quelques secondes, la clé symbolisant
les révisions s'allume ; l'afficheur du
totalisateur kilométrique vous indique
le nombre de kilomètres (arrondi par
défaut) restant avant la prochaine
révision.
Les échéances de révision sont
calculées à partir de la dernière remise
à zéro de l'indicateur.
Cette échéance est déterminée par
deux paramètres
:
-
le kilométrage parcouru,
-
le temps écoulé depuis la dernière
révision. Le kilométrage restant à parcourir
peut être pondéré par le facteur
temps, en fonction des habitudes
de roulage du conducteur
. Moteur tournant, la clé reste allumée
jusqu'à ce que la révision soit
effectuée.
Pour les versions Diesel BlueHDi, cette
alerte s'accompagne également de
l'allumage fixe du témoin de Service,
dès la mise du contact.A chaque mise du contact
et pendant quelques
secondes, la clé clignote
et le nombre de kilomètres
dépassés s'affiche.
Pour les versions Diesel BlueHDi,
la clé peut également s'allumer
de manière anticipée, en fonction
du niveau de dégradation de l'huile
moteur. La dégradation de l'huile
moteur dépend des conditions de
conduite du véhicule.
Poste de conduite
PR
Page 44 of 276
42
Bouton de remise à zéro
du compteur kilométrique
journalier
Après cette opération, si l'on veut
procéder au débranchement de la
batterie, verrouillez le véhicule et
attendez au moins cinq minutes, sinon
la remise à zéro ne serait pas prise en
compte.
Indicateur de niveau d'huile
moteur
Selon la motorisation de votre véhicule,
à la mise du contact, le niveau d'huile
du moteur est indiqué pendant
quelques secondes, après l'information
d'entretien. Niveau d'huile
correct
Manque d'huile
Le clignotement de
"OIL", couplé au
témoin de service,
accompagné d'un
signal sonore et d'un message sur
l'écran, indique un manque d'huile
pouvant détériorer le moteur.
Si le manque d'huile est confirmé par
la vérification à la jauge manuelle,
complétez impérativement le niveau.
Anomalie jauge
niveau d'huile
Le clignotement de
"OIL--" indique un
dysfonctionnement
de la jauge niveau d'huile moteur.
Consultez le réseau PEUGEOT ou un
atelier qualifié.
La vérification du niveau n'est
valable que si le véhicule est sur
un sol horizontal, moteur à l'arrêt
depuis plus de 30 minutes. Jauge manuelle
A = maxi, ne jamais dépasser
ce niveau, car un surplus
d'huile peut provoquer des
dommages moteur.
Consultez rapidement le
réseau PEUGEOT ou un
atelier qualifié.
B = mini, complétez le
niveau par le bouchon de
remplissage d'huile, avec le
type d'huile adapté à votre
motorisation.
Rhéostat d’éclairage
Contact mis, appuyez
sur le bouton jusqu’à
l’apparition des zéros.
Feux allumés, appuyez sur
le bouton pour faire varier
l’intensité de l’éclairage
du poste de conduite.
Lorsque l’éclairage atteint
le réglage minimum (ou
maximum), relâchez le bouton puis
appuyez à nouveau pour l’augmenter
(ou le diminuer).
Dès que l’éclairage atteint l’intensité
désirée, relâchez le bouton.
Remise à zéro
Votre réseau PEUGEOT ou un atelier
qualifié effectue cette opération après
chaque révision.
Si vous avez effectué vous-même la
révision de votre véhicule, la procédure
de remise à zéro est la suivante
:
-
coupez le contact,
-
appuyez sur le bouton de remise
à zéro du compteur kilométrique
journalier et maintenez-le enfoncé,
-
mettez le contact.
L'afficheur kilométrique commence un
compte à rebours.
Lorsque l'afficheur indique "
=0",
relâchez le bouton ; la clé disparaît.
Poste de conduite
Page 45 of 276
43
BOîTE MANUELLE
5 vitesses6 vitesses
Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d'embrayage.
Pour éviter toute gêne sous la pédale
:
-
veille
z au bon positionnement
du surtapis et de ses fixations au
plancher,
-
ne superposez jamais plusieurs
surtapis.
En roulage, évitez de laisser la main
sur le pommeau car l'ef
fort exercé,
même léger, peut à la longue user les
éléments intérieurs de la boîte.
Passage de la 5ème ou de la
6ème vitesse
Déplacez complètement le levier
de vitesses vers la droite pour bien
engager la 5
ème ou la 6ème vitesse.
Passage de la marche arrière
En configuration 6 vitesses, soulevez
la collerette sous le pommeau pour
engager la marche arrière.
Ne l'engagez jamais avant l'arrêt
complet du véhicule.
Le mouvement doit être effectué
lentement pour réduire le bruit à
l'engagement de la marche arrière.
RÉGLAGE DU VOLANT
A l'arrêt, déverrouillez le volant en
tirant la commande.
Ajustez la hauteur et la profondeur du
volant, puis verrouillez en poussant à
fond la commande.
Boîte de vitesses et volant
PR
Page 46 of 276
44

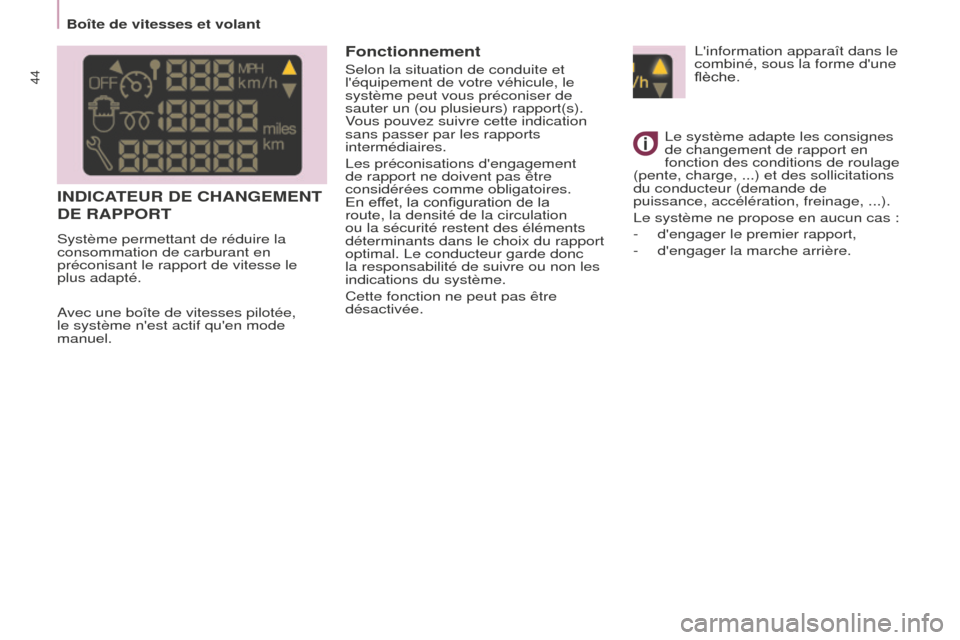

L'information apparaît dans le
combiné, sous la forme d'une
flèche.
Le système adapte les consignes
de changement de rapport en
fonction des conditions de roulage
(pente, charge,
...) et des sollicitations
du conducteur (demande de
puissance, accélération, freinage,
...).
Le système ne propose en aucun cas
:
-
d'engager le premier rapport,
-
d'engager la marche arrière.
A
vec une boîte de vitesses pilotée,
le système n'est actif qu'en mode
manuel.
INDICATEUR DE CHANGEMENT
DE
RAPPORT
Système permettant de réduire la
consommation de carburant en
préconisant le rapport de vitesse le
plus adapté.
Fonctionnement
Selon la situation de conduite et
l'équipement de votre véhicule, le
système peut vous préconiser de
sauter un (ou plusieurs) rapport(s).
Vous pouvez suivre cette indication
sans passer par les rapports
intermédiaires.
Les préconisations d'engagement
de rapport ne doivent pas être
considérées comme obligatoires.
En effet, la configuration de la
route, la densité de la circulation
ou la sécurité restent des éléments
déterminants dans le choix du rapport
optimal. Le conducteur garde donc
la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être
désactivée.
Boîte de vitesses et volant
Page 47 of 276
45

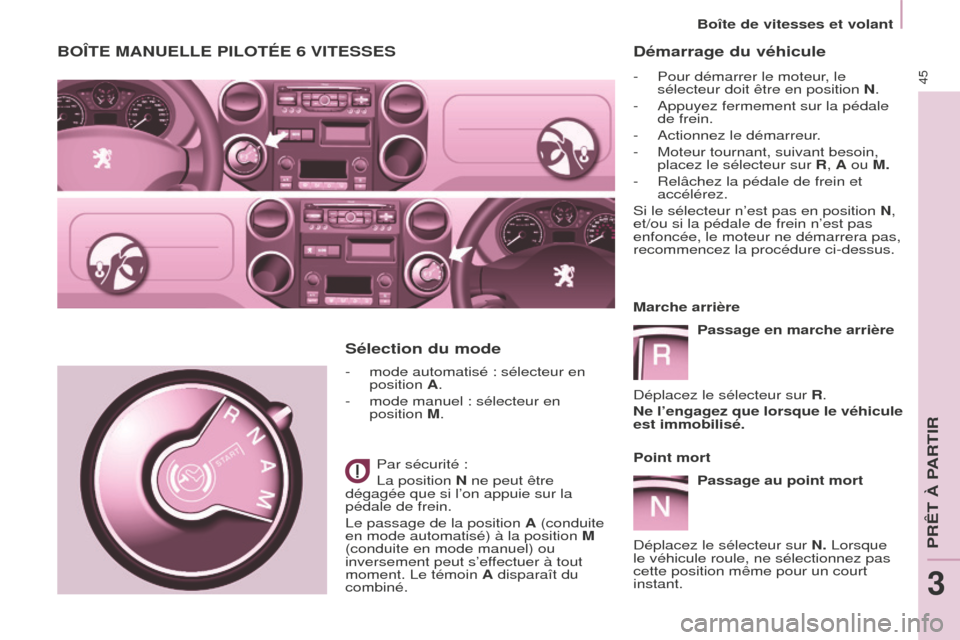

BOîTE MANUELLE PILOTÉE 6 VITESSES
- mode automatisé : sélecteur en
position A.
-
mode manuel
: sélecteur en
position M.
Par sécurité
:
La position N ne peut être
dégagée que si l’on appuie sur la
pédale de frein.
Le passage de la position A (conduite
en mode automatisé) à la position M
(conduite en mode manuel) ou
inversement peut s’effectuer à tout
moment. Le témoin A disparaît du
combiné.
Sélection du mode Démarrage du véhicule
- Pour démarrer le moteur
, le
sélecteur doit être en position N.
-
Appuyez fermement sur la pédale
de frein.
-
Actionnez le démarreur
.
-
Moteur tournant, suivant besoin,
placez le sélecteur sur
R, A ou M.
-
Relâchez la pédale de frein et
accélérez.
Si le sélecteur n’est pas en position
N,
et/ou si la pédale de frein n’est pas
enfoncée, le moteur ne démarrera pas,
recommencez la procédure ci-dessus.
Marche arrière
Passage en marche arrière
Déplacez le sélecteur sur R.
Ne l’engagez que lorsque le véhicule
est immobilisé.
Point mort Passage au point mort
Déplacez le sélecteur sur N. Lorsque
le véhicule roule, ne sélectionnez pas
cette position même pour un court
instant.
Boîte de vitesses et volant
PR
Page 48 of 276
46
Accélération
Pour obtenir une accélération optimale
(par exemple : pour le dépassement
d’un autre véhicule), il vous suffit de
franchir la zone d’effort située en fin
de course, en enfonçant fermement la
pédale d’accélérateur.
Véhicule à l’arrêt, moteur
tournant
En cas d’arrêt prolongé moteur
tournant, la boîte de vitesses repasse
automatiquement au point mort N.
Arrêt du véhicule
Avant d’arrêter le moteur, mettez le
sélecteur en position N.
Dans tous les cas, il est impératif que
le frein de stationnement soit serré.
Vérifiez l’affichage du témoin de frein
de stationnement au combiné.
Avant toute intervention dans le
compartiment moteur, vérifiez que
le sélecteur est au point mort N.
Changement de rapport
En cas de régime moteur élevé
(forte accélération), le rapport
supérieur ne passera pas sans
action du conducteur sur la commande
de boîte de vitesses manuelle pilotée. Tirez la palette "+" pour
augmenter le rapport de
vitesse.
Tirez la palette "-" pour
diminuer le rapport de
vitesse.
-
À l’arrêt du véhicule ou en cas de
vitesse réduite (approche d’un stop,
par exemple) la boîte de vitesses
rétrograde automatiquement
jusqu’en 1
ère vitesse.
-
Il n’est pas nécessaire de relâcher
complètement l’accélérateur
pendant les changements de
rapports.
-
Les demandes de changement de
rapport sont acceptées uniquement
si le régime moteur le permet.
-
Pour des raisons de sécurité, en
fonction du régime moteur
, les
passages de rapports descendants
peuvent être effectués de manière
automatique.
Mode manuel
Passage en mode manuel
Déplacez le sélecteur sur M. Mode automatisé Passage en mode
automatisé
Déplacez le sélecteur sur A.
La boîte de vitesses fonctionne alors
en mode automatisé, sans intervention
de votre part.
Elle sélectionne en permanence le
rapport de vitesse le mieux adapté aux
paramètres suivants
:
-
style de conduite,
-
profil de la route,
-
optimisation de la consommation.
Boîte de vitesses et volant
Page 49 of 276
47

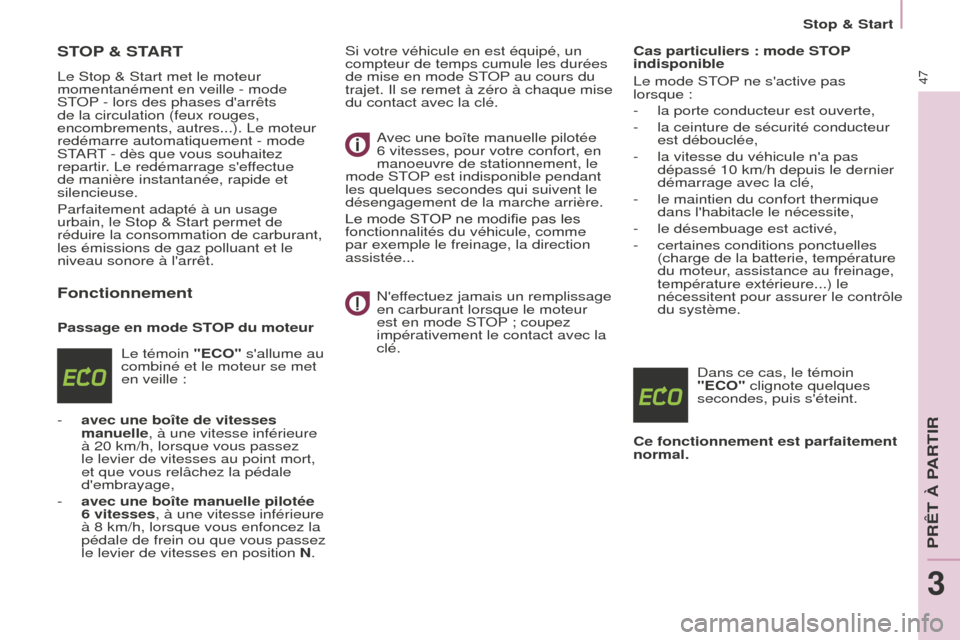

STOP & START
Le Stop & Start met le moteur
momentanément en veille - mode
STOP - lors des phases d'arrêts
de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode
START - dès que vous souhaitez
repartir. Le redémarrage s'effectue
de manière instantanée, rapide et
silencieuse.
Parfaitement adapté à un usage
urbain, le Stop & Start permet de
réduire la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Fonctionnement
Passage en mode STOP du moteur
Le témoin "ECO" s'allume au
combiné et le moteur se met
en veille
:
-
avec une boîte de vitesses
manuelle
, à une vitesse inférieure
à 20
km/h, lorsque vous passez
le levier de vitesses au point mort,
et que vous relâchez la pédale
d'embrayage,
-
avec une boîte manuelle pilotée
6 vitesses
, à une vitesse inférieure
à 8
km/h, lorsque vous enfoncez la
pédale de frein ou que vous passez
le levier de vitesses en position N. Si votre véhicule en est équipé, un
compteur de temps cumule les durées
de mise en mode STOP au cours du
trajet. Il se remet à zéro à chaque mise
du contact avec la clé.
Avec une boîte manuelle pilotée
6 vitesses, pour votre confort, en
manoeuvre de stationnement, le
mode STOP est indisponible pendant
les quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur
est en mode STOP ; coupez
impérativement le contact avec la
clé. Cas particuliers
: mode STOP
indisponible
Le mode STOP ne s'active pas
lorsque :
-
la porte conducteur est ouverte,
-
la ceinture de sécurité conducteur
est débouclée,
-
la vitesse du véhicule n'a pas
dépassé 10
km/h depuis le dernier
démarrage avec la clé,
-
le maintien du confort thermique
dans l'habitacle le nécessite,
-
le désembuage est activé,
-
certaines conditions ponctuelles
(charge de la batterie, température
du moteur
, assistance au freinage,
température extérieure...) le
nécessitent pour assurer le contrôle
du système.
Dans ce cas, le témoin
"ECO" clignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.
Stop & Start
PR
Page 50 of 276
48

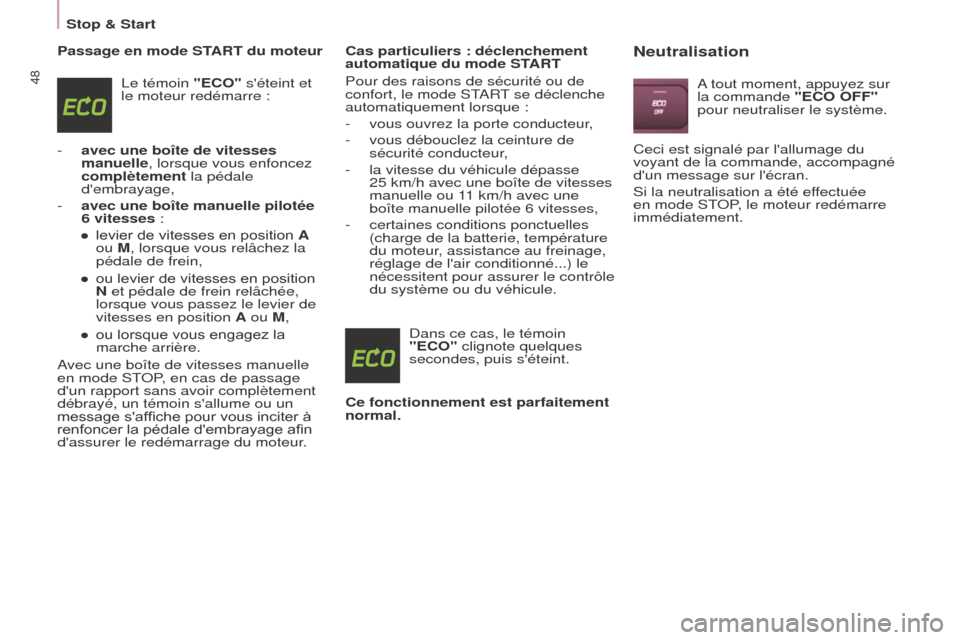

Passage en mode START du moteurLe témoin "ECO" s'éteint et
le moteur redémarre
:
-
avec une boîte de vitesses
manuelle
, lorsque vous enfoncez
complètement la pédale
d'embrayage,
-
avec une boîte manuelle pilotée
6 vitesses
:
●
levier de vitesses en position
A
ou M, lorsque vous relâchez la
pédale de frein,
●
ou levier de vitesses en position
N
et pédale de frein relâchée,
lorsque vous passez le levier de
vitesses en position A ou M,
●
ou lorsque vous engagez la
marche arrière.
A
vec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un témoin s'allume ou un
message s'affiche pour vous inciter à
renfoncer la pédale d'embrayage afin
d'assurer le redémarrage du moteur. Cas particuliers
: déclenchement
automatique du mode START
Pour des raisons de sécurité ou de
confort, le mode START se déclenche
automatiquement lorsque
:
-
vous ouvrez la porte conducteur
,
-
vous débouclez la ceinture de
sécurité conducteur
,
-
la vitesse du véhicule dépasse
25
km/h avec une boîte de vitesses
manuelle ou 11
km/h avec une
boîte manuelle pilotée 6 vitesses,
-
certaines conditions ponctuelles
(charge de la batterie, température
du moteur
, assistance au freinage,
réglage de l'air conditionné...) le
nécessitent pour assurer le contrôle
du système ou du véhicule.
Dans ce cas, le témoin
"ECO" clignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.Neutralisation
A tout moment, appuyez sur
la commande "ECO OFF"
pour neutraliser le système.
Ceci est signalé par l'allumage du
voyant de la commande, accompagné
d'un message sur l'écran.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
Stop & Start
