Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy, odpiąć
i odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki
FAmpery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i
tylnej szyby
4 20 Pompa spryskiwacza reflektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła reflektorów, moduł parkingowy
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
8
SZYBKA POMOC
Wymiana bezpiecznika

190
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szyby
- Unieść ramię wycieraczki.
-
Odpiąć i
zdjąć pióro wycieraczki.
-

Założyć nowe pióro wycieraczki.
-


Położyć ramię wycieraczki.
Wymiana pióra wycieraczki
tylnej szyby
- Unieść ramię wycieraczki, a
następnie odpiąć i zdjąć pióro
wycieraczki.
-

Założyć nowe pióro wycieraczki
i

położyć ramię wycieraczki.

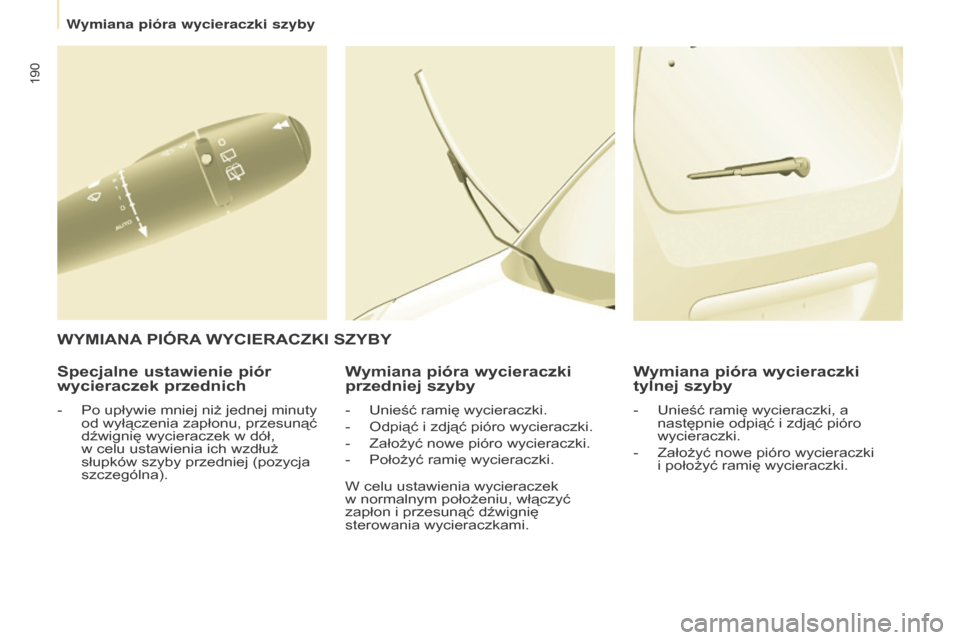

WyMIANA PI ór A W y CIE r ACZKI SZ y B y
- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w
celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). W celu ustawienia wycieraczek
w
normalnym położeniu, włączyć
zapłon i
przesunąć dźwignię
sterowania wycieraczkami.
W

191
Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015Partner-2-VP_pl_Chap08_Aide-rapide_ed02-2015
Bez podnoszenia (cztery koła
na ziemi)
Należy zawsze stosować drążek
holowniczy.

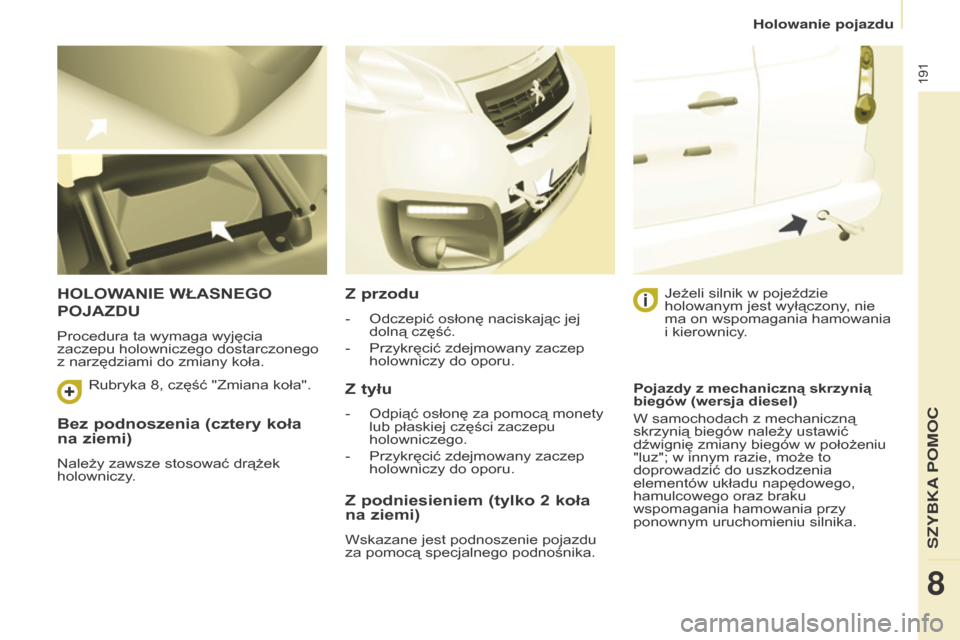

hOLOWANIE WŁASNEgO
POJAZD
u
Procedura ta wymaga wyjęcia
zaczepu holowniczego dostarczonego
z
narzędziami do zmiany koła.
Z przodu
- Odczepić osłonę naciskając jej
dolną część.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Z tyłu
- Odpiąć osłonę za pomocą monety
lub płaskiej części zaczepu
holowniczego.
-

Przykręcić zdejmowany zaczep
holowniczy do oporu.
Jeżeli silnik w
pojeździe
holowanym jest wyłączony, nie
ma on wspomagania hamowania
i kierownicy.
Z podniesieniem (tylko 2 koła
na ziemi)
Wskazane jest podnoszenie pojazdu
za pomocą specjalnego podnośnika. Pojazdy z
mechaniczną skrzynią
biegów (wersja diesel)
W samochodach z mechaniczną
skrzynią biegów należy ustawić
dźwignię zmiany biegów w położeniu
"luz"; w innym razie, może to
doprowadzić do uszkodzenia
elementów układu napędowego,
hamulcowego oraz braku
wspomagania hamowania przy
ponownym uruchomieniu silnika.
Rubryka 8, część "Zmiana koła".
8
SZYBKA POMOC
Holowanie pojazdu

192
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015
W

193
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015

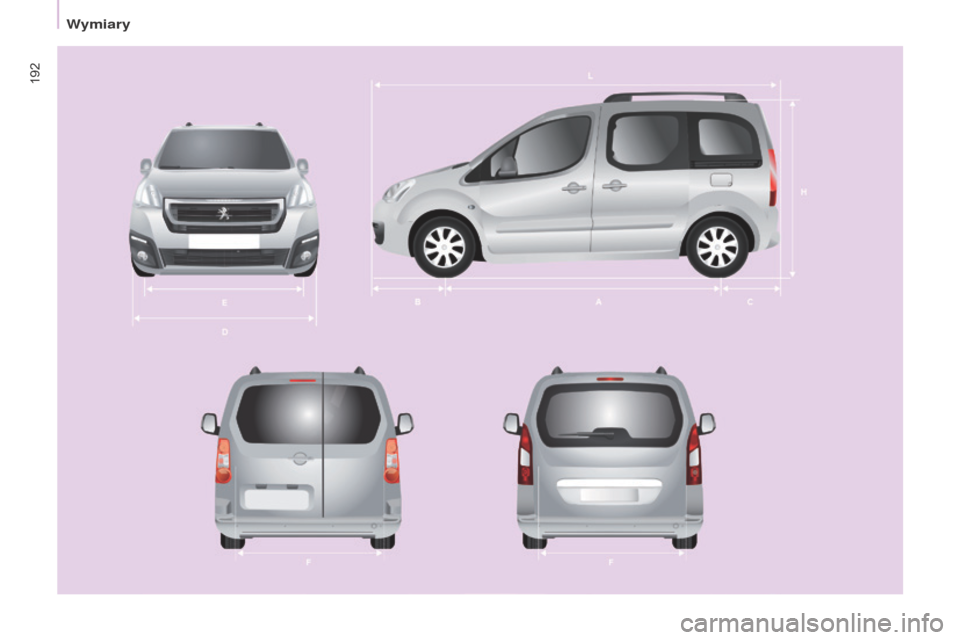

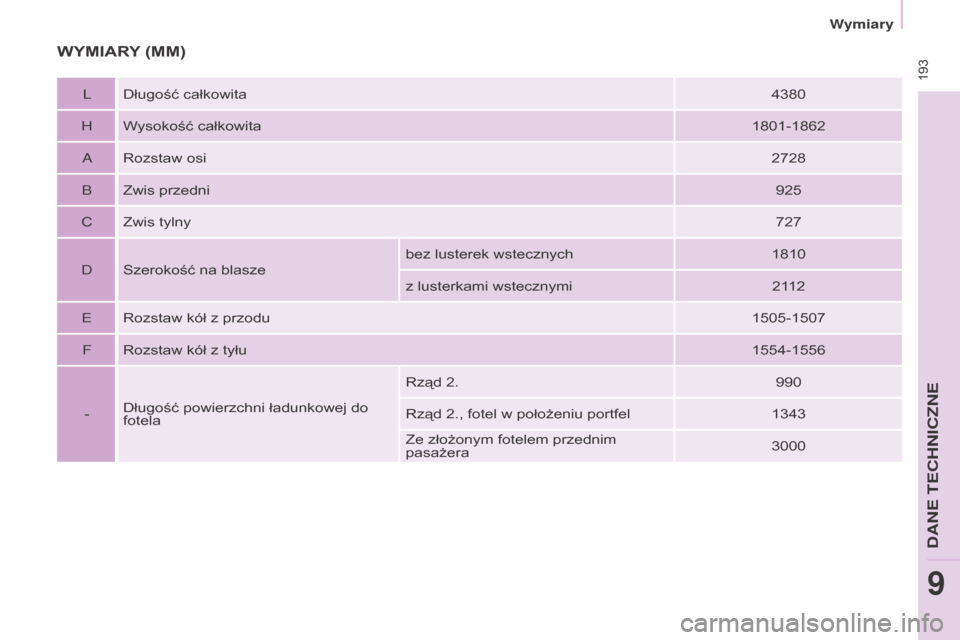

WyMIAry (MM)
L Długość całkowita4380
H Wysokość całkowita 1801-1862
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727
D Szerokość na blasze bez lusterek wstecznych
1810
z lusterkami wstecznymi 2112
E Rozstaw kół z
przodu 1505-1507
F Rozstaw kół z
tyłu 1554-1556
- Długość powierzchni ładunkowej do
fotela Rząd 2.
990
Rząd 2., fotel w
położeniu portfel1343
Ze złożonym fotelem przednim
pasażera 3000
Wymiary
DANE TECHNICZNE
9

194
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015

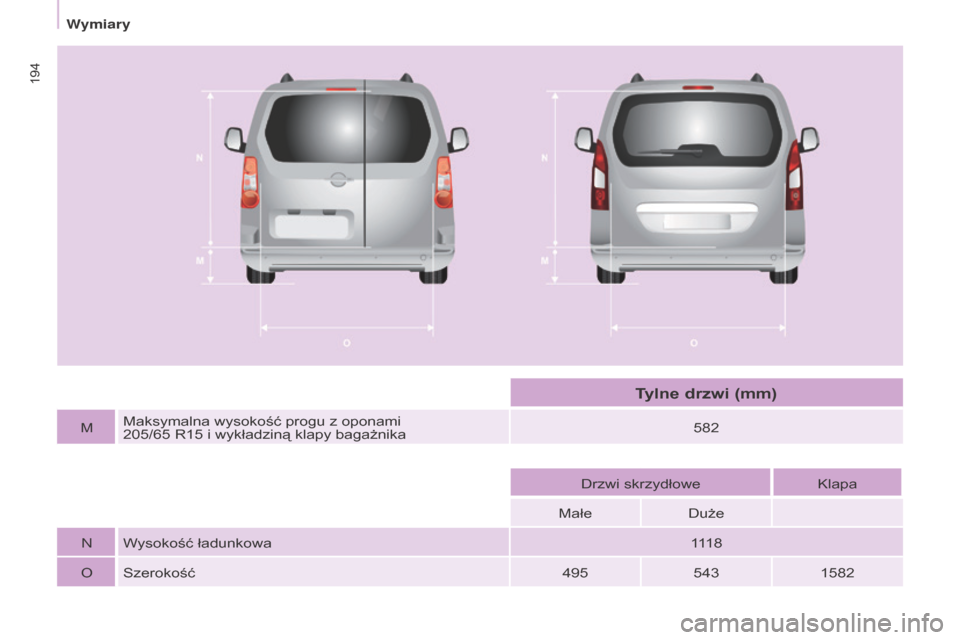

MMaksymalna wysokość progu z oponami
205/65 R15 i wykładziną klapy bagażnika 582
Drzwi skrzydłowe Klapa
Małe Duże
N Wysokość ładunkowa 111 8
O Szerokość 4955431582
Tylne drzwi (mm)
Wymiary

195
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015

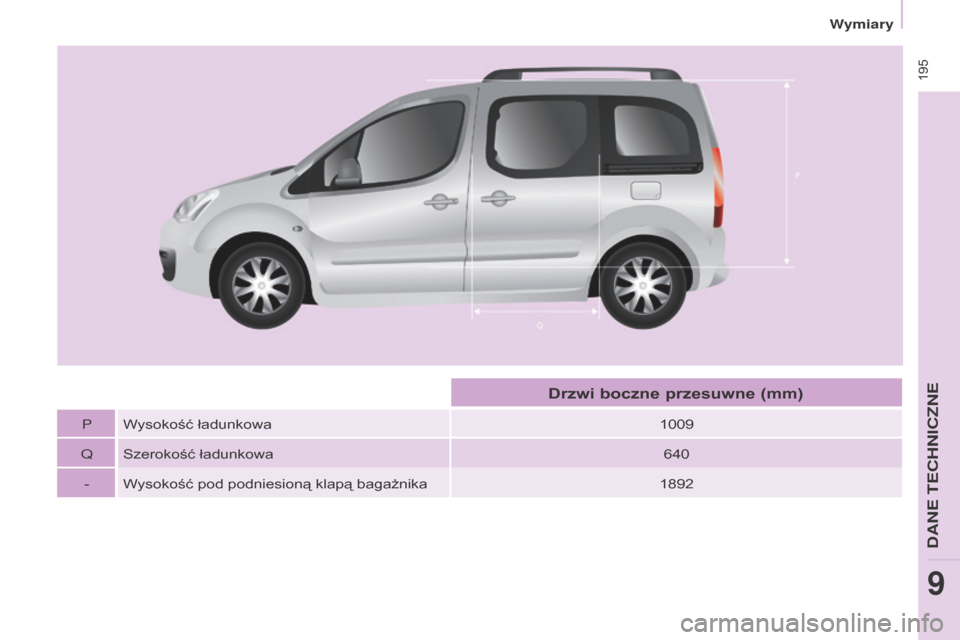

PWysokość ładunkowa 1009
Q Szerokość ładunkowa 640
- Wysokość pod podniesioną klapą bagażnika 1892
Drzwi boczne przesuwne (mm)
Wymiary
DANE TECHNICZNE
9

196
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015
DANE TEChNICZNE SILNIKóW
Dane techniczne silnika (pojemność
skokowa, moc maksymalna, obroty
maksymalne, rodzaj paliwa, emisja
CO
2...) dotyczące Państwa samochodu
podano w dowodzie rejestracyjnym.
Dane te odpowiadają wartościom
homologowanym na hamowni, zgodnie
z

warunkami określonymi przepisami
europejskimi (dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji,
należy zapoznać się z
dokumentacją
handlową modelu na stronie
internetowej marki. Prosimy
kontaktować się z
siecią PEUGEOT
albo z
warsztatem specjalistycznym.
MASy POJAZDóW I PrZyCZEP
Wartości te, wyrażone w kilogramach,
podano na tabliczce albo etykiecie
znamionowej producenta.
W
artości mas własnych oraz
przyczep odpowiednie dla Państwa
samochodu znajdują się w
dowodzie
rejestracyjnym.
Masa pojazdu gotowego do drogi
jest równa masie własnej pojazdu +
kierowca (75
kg) + zbiornik wypełniony
w
90%.
Podane wartości MTRA oraz masy
przyczep obowiązują do maksymalnej
wysokości 1000
metrów; masa
z
przyczepą musi być zmniejszana
o
10 % co każde dodatkowe
1000
metrów.
Masa przyczepy z
hamulcami może
być, w
granicach MTRA, zwiększona
w
miarę zmniejszania masy
samochodu holującego. Wysoka temperatura
zewnętrzna może przyczynić
się do zmniejszenia osiągów
samochodu, aby chronić silnik; jeżeli
temperatura na zewnątrz wzrośnie
powyżej 37°C, należy ograniczyć masę
przyczepy.
Holowanie z
mało obciążonym
pojazdem holującym może
pogorszyć jego sterowność
i
przyczepność.
Holowanie przyczepy wydłuża drogę
hamowania.
W przypadku samochodu holującego
maksymalna dopuszczalna prędkość
ulega zmniejszeniu (przestrzegać
przepisów drogowych obowiązujących
w
danym kraju).
Zalecany nacisk na hak odpowiada
dopuszczalnemu obciążeniu przegubu
kulistego haka holowniczego
(demontowanego przy użyciu narzędzi
lub bez).
MTAC: technicznie dopuszczalna
maksymalna masa całkowita.
MT
r A: dopuszczalna masa całkowita
zespołu pojazdów.
Położenie tabliczki znamionowej
producenta podano w
rubryce 9,
część "Elementy identyfikacyjne".
W każdym kraju należy bezwzględnie
przestrzegać mas pojazdów i
przyczep
zgodnie z
obowiązującymi przepisami.
Aby uzyskać informacje na temat
możliwości holowania przyczep przez
Państwa samochód oraz
o dopuszczalnej masie całkowitej
z
przyczepą, należy skontaktować się
z
siecią PEUGEOT.
Masy

197
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015

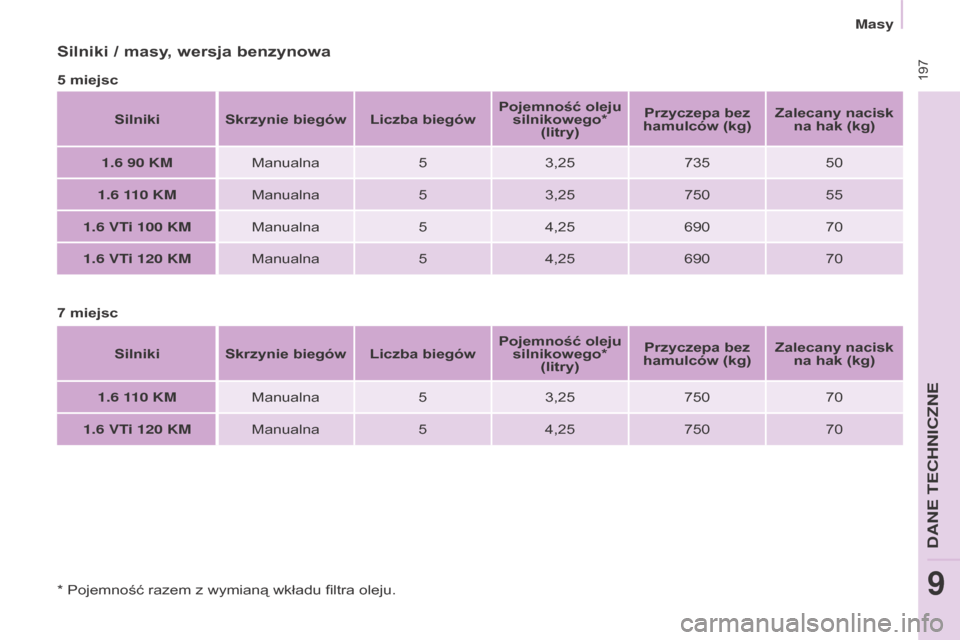

Silniki / masy, wersja benzynowa
5 miejscSilniki Skrzynie biegów Liczba biegów Pojemność oleju
silnikowego* (litry) Przyczepa bez
hamulców (kg) Zalecany nacisk
na hak (kg)
1.6
90 KM Manualna 53,25 735 50
1.6
110 KM Manualna 53,25 750 55
1.6
VTi 100 KMManualna 54,25 690 70
1.6
VTi 120 KMManualna 54,25 690 70
7
miejsc Silniki Skrzynie biegów Liczba biegów Pojemność oleju
silnikowego* (litry) Przyczepa bez
hamulców (kg) Zalecany nacisk
na hak (kg)
1.6
110 KM Manualna 53,25 750 70
1.6
VTi 120 KMManualna 54,25 750 70
* Pojemność razem z
wymianą wkładu filtra oleju.
DANE TECHNICZNE
9
Masy

198
Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015Partner-2-VP_pl_Chap09_Caract-technique_ed02-2015

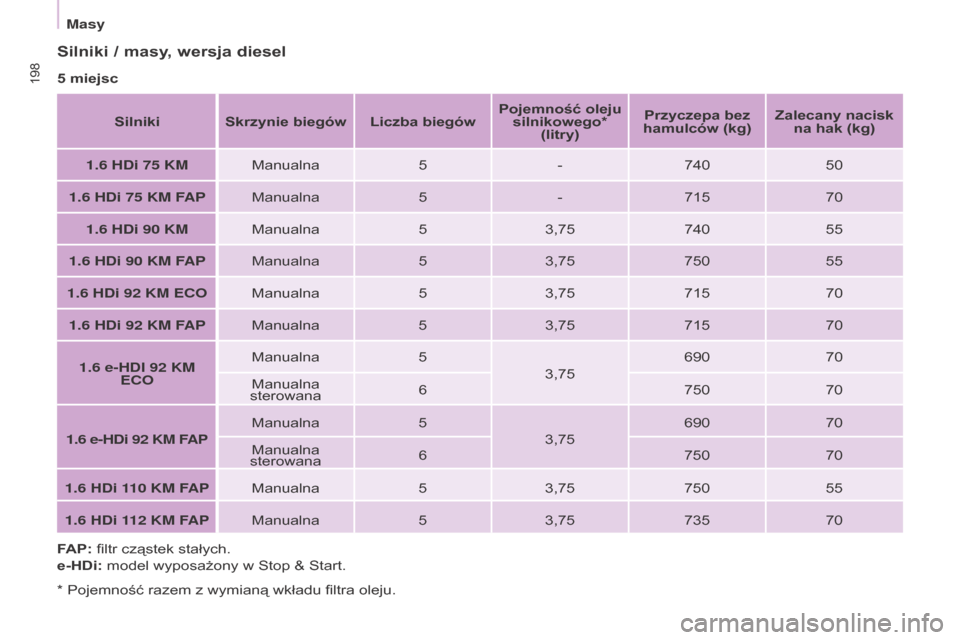

Silniki / masy, wersja diesel
5 miejscSilniki Skrzynie biegów Liczba biegów Pojemność oleju
silnikowego* (litry) Przyczepa bez
hamulców (kg) Zalecany nacisk
na hak (kg)
1.6
HDi 75 KMManualna 5-740 50
1.6
HDi 75 KM FAP Manualna 5-715 70
1.6
HDi 90 KMManualna 53,75 740 55
1.6
HDi 90 KM FAP Manualna 53,75 750 55
1.6
HDi 92 KM ECO Manualna 53,75 715 70
1.6
HDi 92 KM FAP Manualna 53,75 715 70
1.6
e-HDI 92 KM
ECO Manualna
5
3,75 690
70
Manualna
sterowana 6
75070
1.6
e-HDi 92 KM FAP Manualna
5
3,75 690
70
Manualna
sterowana 6
75070
1.6
HDi 110 KM FAP Manualna 53,75 750 55
1.6
HDi 112 KM FAP Manualna 53,75 735 70
FAP: filtr cząstek stałych.
e-
h Di: model wyposażony w Stop & Start.
* Pojemność razem z
wymianą wkładu filtra oleju.
Masy
