169
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
MODO ECONOMÍA
Después de parar el motor, llave en
posición contacto, ciertas funciones
(limpiaparabrisas, elevalunas, luces de
techo, autorradio, etc.) solamente se
pueden utilizar durante un acumulado
de treinta minutos, con el fin de no
descargar la batería.
Una vez pasados estos treinta
minutos, las funciones activas se
ponen en vigilancia y el testigo de la
batería parpadea acompañado de un
mensaje en la pantalla.
Para volver a utilizar de manera
inmediata estas funciones, hay que
arrancar el motor y dejar que gire unos
segundos.
El tiempo que dispondrá será el doble
del tiempo de la puesta en marcha del
motor. No obstante, este tiempo estará
siempre comprendido entre cinco y
treinta minutos.Una batería descargada no
permite poner en marcha el motor.
Batería
AYUDA RÁPIDA
8

170
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
El kit de reparación provisional de
neumáticos se compone de un
compresor y un bote (contiene un
producto de sellado).
Utilización del kit
1. Marque la rueda desinflada en el
adhesivo de limitación de velocidad
y péguelo en el volante del
vehículo para no olvidar que una
de las ruedas solo puede utilizarse
temporalmente.
2.

Enganche el bote
1 al compresor 2.
3.

Empalme el bote
1 a la válvula del
neumático que quiere reparar.
4.

Desenrolle bien el tubo del compresor

antes de acoplarlo al bote.
5.

Conecte el cable a una de las
tomas 12

V del vehículo.
6.

Ponga en marcha el compresor
pulsando el botón

A hasta que
la presión del neumático alcance
2,0
bares. Si no consigue llegar a
esta presión, el neumático no se
puede reparar.
7.

Retire y guarde el compresor
.
8.

Póngase inmediatamente en
circulación, y ruede durante unos
kilómetros a velocidad reducida
para sellar el pinchazo.
9.


Ajuste la presión con ayuda del
compresor según la recomendación
del vehículo y verifique que la fuga
está bien sellada (que ya no pierda
presión).
10.


Circule a velocidad reducida
(80

km/h). El neumático debe ser
examinado y reparado por un
profesional lo antes posible. Después de su uso, el bote puede
guardarse en una bolsa de plástico,
incluida en el kit, para no ensuciar el
vehículo con el líquido.
Atención, el bote de gel contiene
etilenglicol, producto nocivo en
caso de ingestión e irritante para
los ojos.
Mantener fuera del alcance de los niños.
Después de su uso, no tire el bote
al suelo, llévelo a la red PEUGEOT
o a una entidad encargada de su
recuperación.
El bote está disponible en la red
PEUGEOT.
KIT DE REPARACIóN DE
NEUMÁTICOS
El utillaje está situado en un
compartimento bajo el asiento
delantero.
Los vehículos que disponen del kit de
reparación provisional de neumáticos
no están equipados con rueda de
repuesto ni el utillaje correspondiente
(gato, manivela...).
Cambiar una rueda

171
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
1. Estacionamiento del vehículo
- Asegúrese siempre de que los
ocupantes hayan salido del
vehículo y se encuentren en una
zona segura.
-

En la medida de lo posible,
inmovilice el vehículo sobre suelo
horizontal, estable y no deslizante.
-


Accione el freno de
estacionamiento, corte el contacto
e introduzca la primera marcha o la
marcha atrás. -

Coloque un calzo bajo la rueda
diametralmente opuesta a la que
va a sustituir
.
CAMBIO DE UNA RUEDA
2. Utillaje
El utillaje está situado en un compartimento
cerrado mediante una trampilla bajo uno
de los asientos delanteros.
- Si es necesario, desplace el asiento
para acceder al compartimento
desde la parte trasera.
-

Retire la trampilla y saque el gato y

el soporte del utillaje.
-

Extraiga los útiles necesarios del

soporte.
1.

Gato
2.


Manivela desmonta-ruedas
3.


Calzo
4.


Llave para las barras de
Techo
Zenith y las luces traseras.
5.

Útil para desmontar el embellecedor

de las ruedas de aluminio.
6.

Anilla central de remolcado
Si el vehículo está equipado con un
enganche de remolque, puede que
sea necesario levantar ligeramente
el vehículo para extraer con mayor
facilid

ad la rueda de repuesto del
soporte.
Según el tipo de terreno y/o si
transporta mucha carga, acuda a la
red PEUGEOT o a un taller cualificado.
El gato y el conjunto de los útiles son
específicos para el vehículo. No los
utilice con otros fines.
AYUDA RÁPIDA
8
Cambiar una rueda

172
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
3. Rueda de repuesto
- Afloje el tornillo con la manivela
desmonta-ruedas hasta que el
soporte baje al máximo.
-
Abra las puertas traseras para
acceder a la rueda de repuesto. -
Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar
.
Cambiar una rueda

173
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
4. Procedimiento
- Ponga el gato en contacto con
el emplazamiento previsto más
cercano a la rueda que debe
cambiar.
-

Despliegue el gato hasta que su
cabeza quede en contacto con el
emplazamiento utilizado; la zona
de apoyo

A del vehículo deeb
insertarse en la parte central de la
cabeza del gato.
-

Eleve el vehículo hasta dejar un
espacio suficiente entre la rueda
y el suelo para poder colocar
fácilmente la rueda de repuesto (no
pinchada).
-


Desatornille
completamente la
rueda.
-

Retire los tornillo
s y desmonte la
rueda.
-
Saque el embellecedor central.
-

Afloje los tornillo

s de la rueda. Compruebe que el gato quede estable,
la base debe estar en contacto con el
suelo y bien apoyada.
Si el suelo es resbaladizo o móvil, el
gato podría desviarse o hundirse y
correia el riesgo de sufrir heridas.
Coloque el gato solo en los
emplazamientos previstos bajo el
vehículo, asegurándose de que la
zona de apoyo del vehículo quede
centrada sobre la cabeza del gato.
De lo contrario, el vehículo podría
dañarse y/o el gato hundirse y podría
provicar heridas.
No despliegue el gato hasta
haber aflojado los tornillos de la
rueda que debe cambiar y haber
colocado el calzo debajo de la rueda
diagonalmente opuesta.
AYUDA RÁPIDA
8
Cambiar una rueda

174
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
- Coloque la rueda en el buje y
apriete los tornillos con la mano.
-

Efectúe un primer apriete con la
manivela desmonta-ruedas.
5. Montaje de la rueda de
repuesto
- Baje completamente el vehículo
plegando el gato y sáquelo.
-

V
uelva a apretar los tornillos de la
rueda con la manivela hasta que se
bloqueen, sin forzarlos.
-

Coloque la rueda que se debe
reparar en el soporte. -

Enganche el soporte al gancho y
súbalo girando el tornillo
mediante
la manivela.
-

Apriete
a fondo el tornillo y verifique
que la rueda queda correctamente
bloqueada horizontalmente contra
el suelo.
En caso contrario, efectúe de nuevo la
operación.
Nunca se coloque debajo de un
vehículo levantado con un gato
(utilice una borriqueta).
Nunca utilice un destornillador eléctrico
en lugar de la manivela desmonta-
ruedas.
Cambiar una rueda

175
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

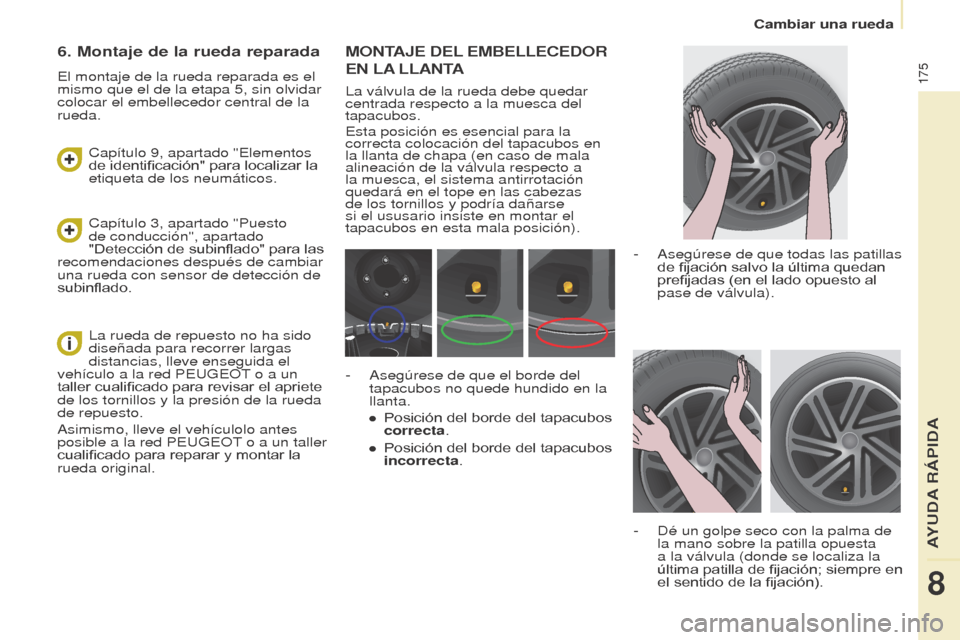

MONTAJE DEL EMBELLECEDOR
EN

LA

LLANTA
La válvula de la rueda debe quedar
centrada respecto a la muesca del
tapacubos.
Esta posición es esencial para la
correcta colocación del tapacubos en
la llanta de chapa (en caso de mala
alineación de la válvula respecto a
la muesca, el sistema antirrotación
quedará en el tope en las cabezas
de los tornillos y podría dañarse
si el ususario insiste en montar el
tapacubos en esta mala posición).
-

Asegúrese de que todas las patilla
s
de fijación salvo la última quedan
prefijadas (en el lado opuesto al
pase de válvula).
-

Dé un golpe seco con la palma de
la mano sobre la patilla

opuesta
a la válvula (donde se localiza la
última patilla de fijación; siempre en
el sentido de la fijación).
-

Asegúrese de que el borde del
tapacubos no quede hundido en la
llanta.
●


Posición del borde del tapacubos
correcta

.
●

Posición del borde del tapacubos
incorrecta

.
6. Montaje de la rueda reparada
El montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la
rueda.Capítulo 3, apartado "Puesto
de conducción", apartado
"Detección de subinflado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinflado. Capítulo 9, apartado "Elementos
de identificación" para localizar la
etiqueta de los neumáticos.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT o a un
taller cualificado para revisar el apriete
de los tornillos y la presión de la rueda
de repuesto.
Asimismo, lleve el vehículolo antes
posible a la red PEUGEOT o a un taller
cualificado para reparar y montar la
rueda original.
AYUDA RÁPIDA
8
Cambiar una rueda

176
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

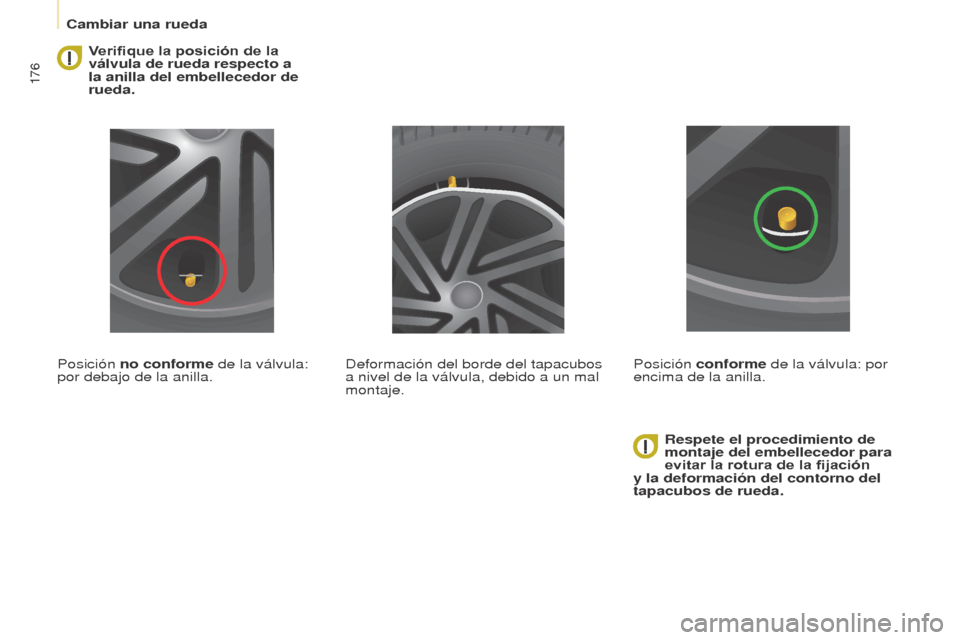

Verifique la posición de la
válvula de rueda respecto a
la anilla del embellecedor de
rueda.
Posición no conforme de la válvula:
por debajo de la anilla. Respete el procedimiento de
montaje del embellecedor para
evitar la rotura de la fijación
y la deformación del contorno del
tapacubos de rueda.
Deformación del borde del tapacubos
a nivel de la válvula, debido a un mal
montaje.
Posición conforme de la válvula: por
encima de la anilla.
Cambiar una rueda

177
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
ANTINIEVE MóVIL
( OBTURADOR )
Según el destino, el obturador
amovible antinieve se instala en la
parte inferior del paragolpes delantero
para evitar el amontonamiento de
nieve a la altura del ventilador de
refrigeración del radiador.
Montaje Desmontaje
- Ponga el obturador amovible
antinieve frente a su tetón de
centrado
A en el paragolpes
delantero.
-

Móntelo presionando en cada clip
B

situado en los cuatro lados.
No olvide quitar el obturador
amovible antinieve cuando la
temperatura exterior sea superior
a 10

ºC (sin riesgo de caída de nieve)
o si está remolcando. -
Meta un destornilla dor en la zona
del agujero situado cerca de cada
uno de los clips.
-

Efectúe un movimiento de palanca
para quitar uno a uno los cuatro
clips

B.
AYUDA RÁPIDA
8
Rejilla antinieve

178
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
CADENAS PARA NIEVE
En invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.
Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de
repuesto de tipo galleta. Tenga en cuenta la
reglamentación nacional
específica sobre el uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F

Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F


T
ense el freno de estacionamiento,
y si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F

Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F


Arranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50

km/h.
F

Detenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Para más información relativa a las
cadenas para nieve, consulte con
la red PEUGEOT

o con un taller
cualificado. Dimensiones de
los neumáticos de origen Tamaño de
eslabón máximo
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Si el vehículo va equipado con llantas
de aleación de aluminio, compruebe
que ninguna parte de las cadenas o
las fijaciones está en contacto con la
llanta.
Cadenas para nieve
