189
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Colocación en la posición
especial de las escobillas de
limpiaparabrisasSustitución de una escobilla de
limpiaparabrisas
- Levante el brazo.
-
Suelte la escobilla
y desmóntela.
-

Monte la nueva escobilla
.
-

Abata el brazo.
Sustitución de una escobilla de
limpialuneta
- Levante el brazo y a continuación
suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
y abata el
brazo.
SUSTITUCIóN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobilla
s a lo largo
de los montantes del parabrisas
(posición especial). Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
AYUDA RÁPIDA
8
Cambiar una escobilla del limpiaparabrisas

190
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Sin elevación
(con las cuatro ruedas sobre el
suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADO
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Por la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación
(solo 2
ruedas sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional. Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
Remolcar su vehículo

191
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
8
Precauciones...
AYUDA RÁPIDA

192
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

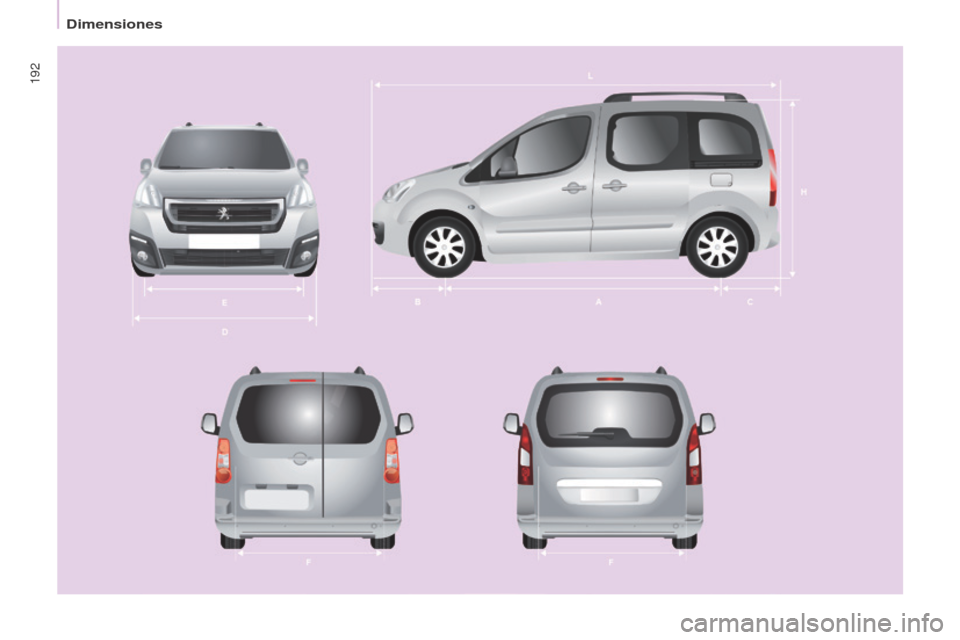

Dimensiones

193
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

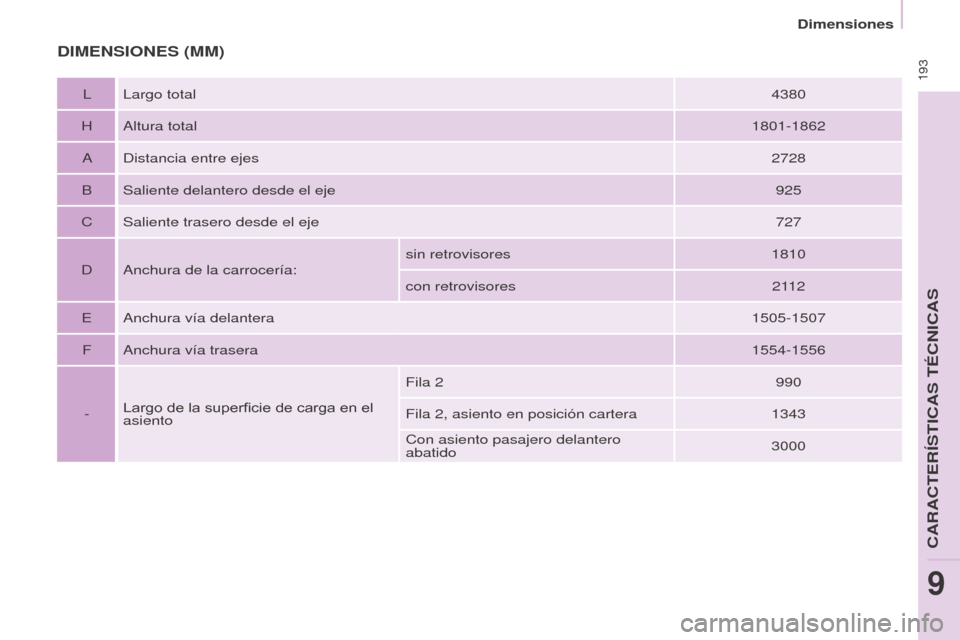

DIMENSIONES (MM)
L Largo total4380
H Altura total 1801-1862
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727
D Anchura de la carrocería: sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505-1507
F Anchura vía trasera 1554-1556
- Largo de la superficie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera 1343
Con asiento pasajero delantero
abatido 3000
CARACTER

194
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

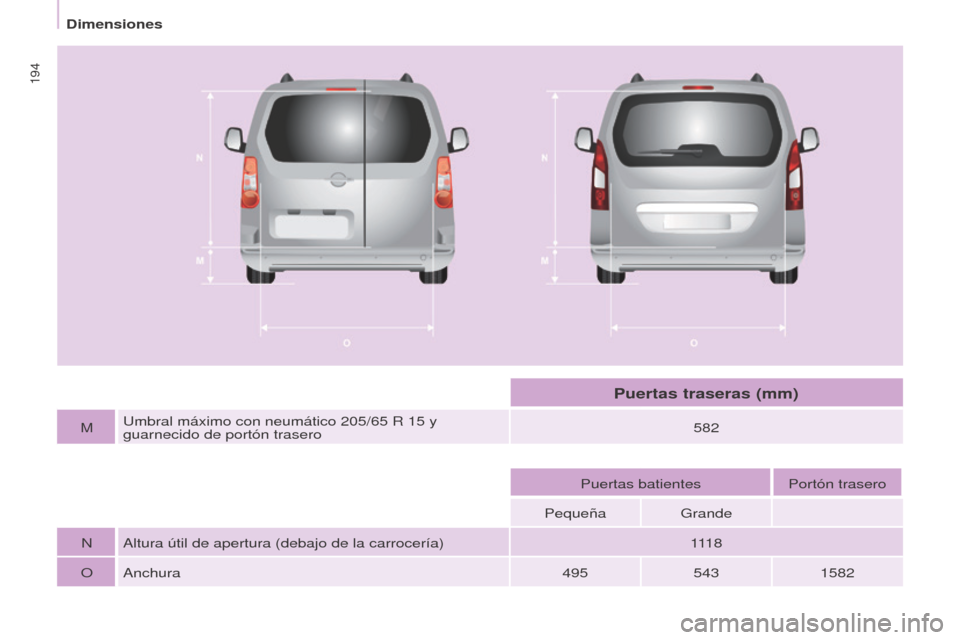

MUmbral máximo con neumático 205/65 R 15 y
guarnecido de portón trasero 582
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 111 8
O Anchura 4955431582
Puertas traseras (mm)
Dimensiones

195
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

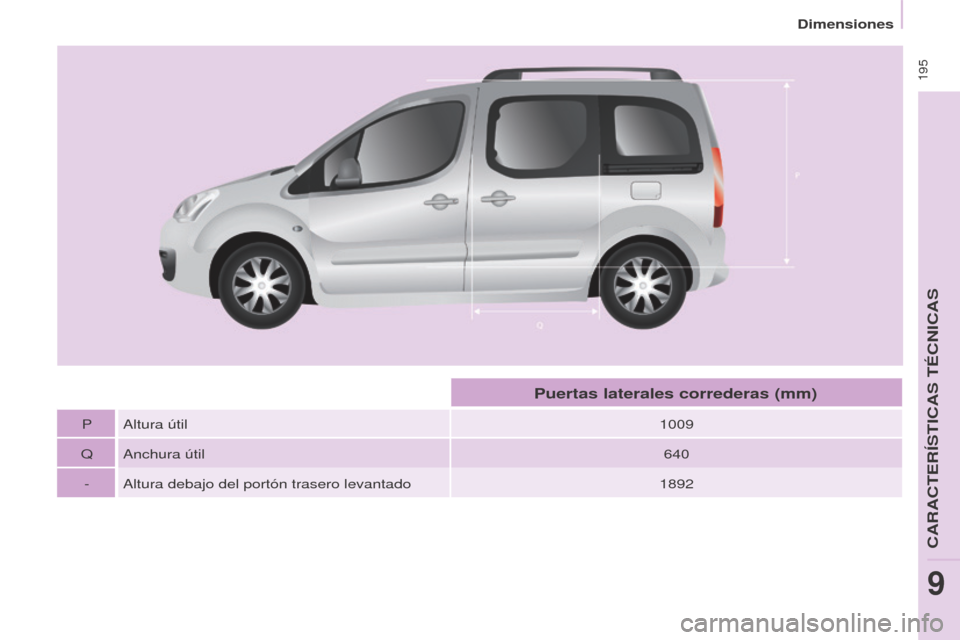

P Altura útil1009
Q Anchura útil 640
- Altura debajo del portón trasero levantado 1892
Puertas laterales correderas (mm)
CARACTER

196
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015
CARACTERÍSTICAS DE LAS
MOT
ORI z ACIONES
Las características de la motorización
(cilindrada, potencia máxima, régimen
máximo, energía, emisión de CO
2...)
asociada a su vehículo se indican en el
permiso de circulación.
Estas características corresponden a
los valores homologados en el banco
motor, según las condiciones definidas
en la reglamentación europea
(directiva 1999/99/CE).
Para más información, consulte
la página Web de la marca y la
documentación comercial dle modelo.
Acuda a la red PEUGEOT o a un taller
cualificado.
MASA Y CARGAS REMOLCABLES
Estos valores, expresados en kg,
también se indican en la placa o la
etiqueta del fabricante.
Las cargas remolcables relativas a su
vehículo se indican en el permiso de
circulación.
La masa en orden de marcha es igual
a la masa en vacío + conductor (75
kg)
+ depósito lleno al 90%.
Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1.000
metros. El valor de la carga
remolcable mencionada reducirse
en un 10% por cada 1.000
metros
suplementarios.
La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Una temperatura exterior elevada
podría provocar una disminución
de la capacidad del vehículo
para proteger el motor; cuando la
temperatura exterior sea superior a
37
°C, limite la masa remolcada.El remolcado con un vehículo
tractor poco cargado puede
degradar la adherencia a la vía.
Arrastrar un remolque aumenta la
distancia de frenada.
Arrastrando un remolque, la velocidad
máxima autorizada debe reducirse
(respete la legislación vigente en cada
país). El peso recomendado en la lanza
corresponde al peso admisible en
la rótula del enganche de remolque
(desmontable con o sin útil).
MMTA: Masa máxima técnicamente
admisible en carga.
MMA: Masa máxima autorizada del
conjunto.
La localización de la placa del
fabricante se indica en el capítulo
9, apartado "Elementos de
identificación".
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la red
PEUGEOT.
Masas

197
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

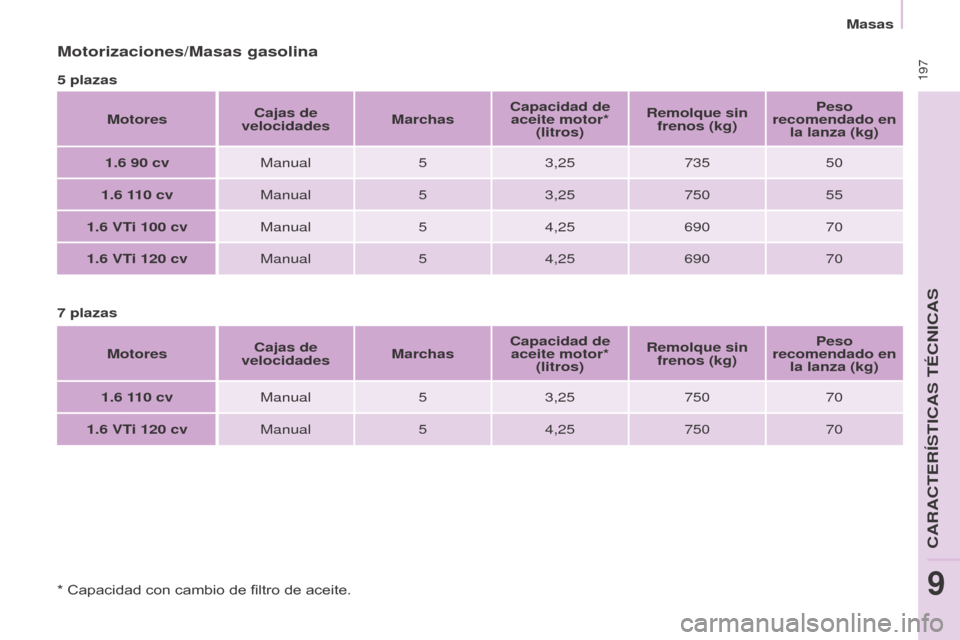

Motorizaciones/Masas gasolina
5 plazasMotores Cajas de
velocidades MarchasCapacidad de
aceite motor* (litros) Remolque sin
frenos (kg) Peso
recomendado en la lanza (kg)
1.6
90 cv Manual 53,25 735 50
1.6
110 cv Manual 53,25 750 55
1.6
VTi 100 cvManual 54,25 690 70
1.6
VTi 120 cvManual 54,25 690 70
7
plazas Motores Cajas de
velocidades MarchasCapacidad de
aceite motor* (litros) Remolque sin
frenos (kg) Peso
recomendado en la lanza (kg)
1.6
110 cv Manual 53,25 750 70
1.6
VTi 120 cvManual 54,25 750 70
* Capacidad con cambio de filtro de aceite.
CARACTER

198
Partner-2-VP_es_Chap09_Caract-technique_ed01-2015Partner-2-VP_es_Chap09_Caract-technique_ed01-2015

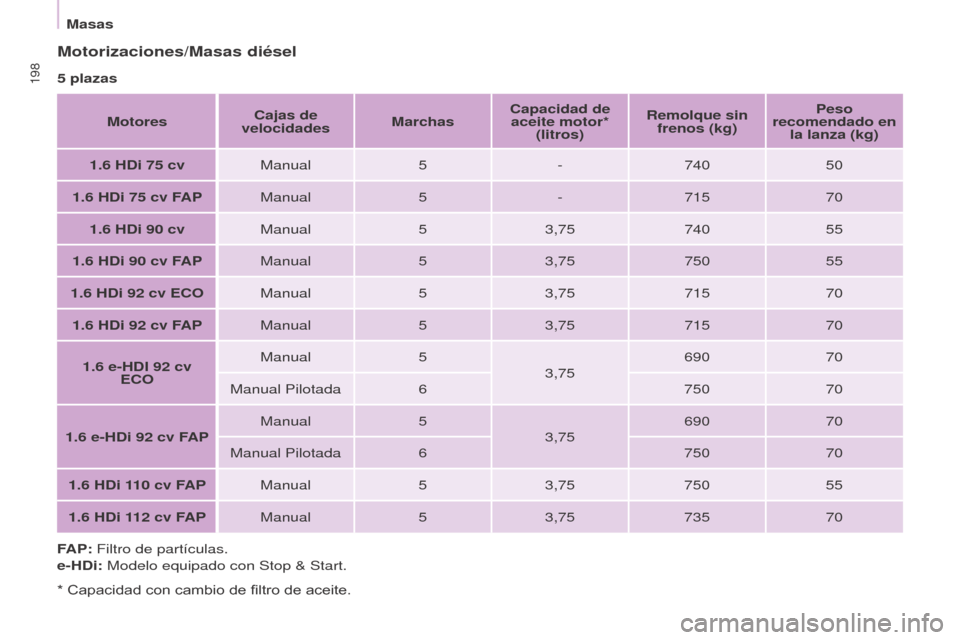

Motorizaciones/Masas diésel
5 plazasMotores Cajas de
velocidades MarchasCapacidad de
aceite motor* (litros) Remolque sin
frenos (kg) Peso
recomendado en la lanza (kg)
1.6
h Di 75 cvManual 5-740 50
1.6
h Di 75 cv FAP Manual 5-715 70
1.6
h Di 90 cvManual 53,75 740 55
1.6
h Di 90 cv FAP Manual 53,75 750 55
1.6
h Di 92 cv ECO Manual 53,75 715 70
1.6
h Di 92 cv FAP Manual 53,75 715 70
1.6
e- h DI 92 cv
ECO Manual
5
3,75 690
70
Manual Pilotada 6 75070
1.6
e- h Di 92 cv FAP Manual
5
3,75 690
70
Manual Pilotada 6 75070
1.6
h Di 110 cv FAP Manual 53,75 750 55
1.6
h Di 112 cv FAP Manual 53,75 735 70
FAP: Filtro de partículas.
e-
h Di: Modelo equipado con Stop & Start.
* Capacidad con cambio de filtro de aceite.
Masas
