Peugeot Partner Tepee 2015 Manual del propietario (in Spanish)

149
Partner-2-VP_es_Chap06_Accessoire_ed01-2015Partner-2-VP_es_Chap06_Accessoire_ed01-2015
OTROS ACCESORIOS
Una vez testados y aprobados en
lo referente a la fiabilidad y a la
seguridad, estos accesorios y piezas
han sido adaptados a su vehículo. Se
ofrece una amplia gama de piezas
originales.
Asimismo, tiene a su disposición otra
gama que se estructura entorno al
confort, al ocio y al mantenimiento:
Alarma antirrobo, grabado de lunas,
botiquín, chaleco de seguridad, ayuda
delantera y trasera al estacionamiento,
triángulo de señalización, tornillo
antirrobo de llantas de aluminio...
Fundas de asiento compatibles con
los airbags para asiento delantero,
banqueta, alfombrilla de goma,
alfombrilla de moqueta, cadenas para
la nieve, estores, portabicicletas en el
portón trasero...
Para evitar cualquier molestia debajo
de los pedales:
-
Coloque correctamente la
alfombrilla

y sus fijaciones.
-

Nunca superponga varias
alfombrilla

s. Autorradios, kit manos libres,
altavoces, cargador CD, navegador,
USB Box, kit vídeo...
Independientemente del material de
audio y telemático disponible en el
mercado, las necesidades técnicas
relacionadas con el montaje de un
equipamiento de este tipo exigen la
consideración de las especificidades
del material y su compatibilidad con las
capacidades del equipamiento de serie
del vehículo. Infórmese previamente
en la red PEUGEOT.
Masas máximas en las barras
-

Barras transversales sobre las
barras longitudinales: 75

Kg
(estas barras no son compatibles
con el techo Zénith). Instalación de emisores de
radiocomunicación
Antes de instalar cualquier emisor
de radiocomunicación de accesorios
con antena exterior en el vehículo,
le aconsejamos que se ponga en
contacto con un representante de la
marca PEUGEOT.
La red PEUGEOT


le comunicará
las características de los emisores
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones específicas de
instalación) que se pueden instalar,
de conformidad con la Directiva de
Compatibilidad Electromagnética de
los Vehículos (2004/104/CE).
Faldillas delanteras, faldillas traseras,
ruedas de aluminio de 15/17
pulgadas,
fundas pasos de ruedas, volante de
cuero...
Líquido lavaparabrisas, productos de
limpieza y de mantenimiento interior y
exterior, lámparas de recambio...
ACCESORIOS
6
Equipamientos

150
Partner-2-VP_es_Chap06_Accessoire_ed01-2015Partner-2-VP_es_Chap06_Accessoire_ed01-2015
El montaje de un equipamiento
o accesorio eléctrico no
recomendado por Automóviles
PEUGEOT puede provocar una avería
en el sistema electrónico del vehículo.
Le recomendamos que considere
esta particularidad y se ponga en
contacto con un representante de la
Marca para que le muestre la gama
de equipamientos o accesorios
recomendados.
Según el país de comercialización, los
chalecos de seguridad, triángulos de
señalización y lámparas de recambio
son obligatorios a bordo del vehículo.
Equipamientos

151
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015

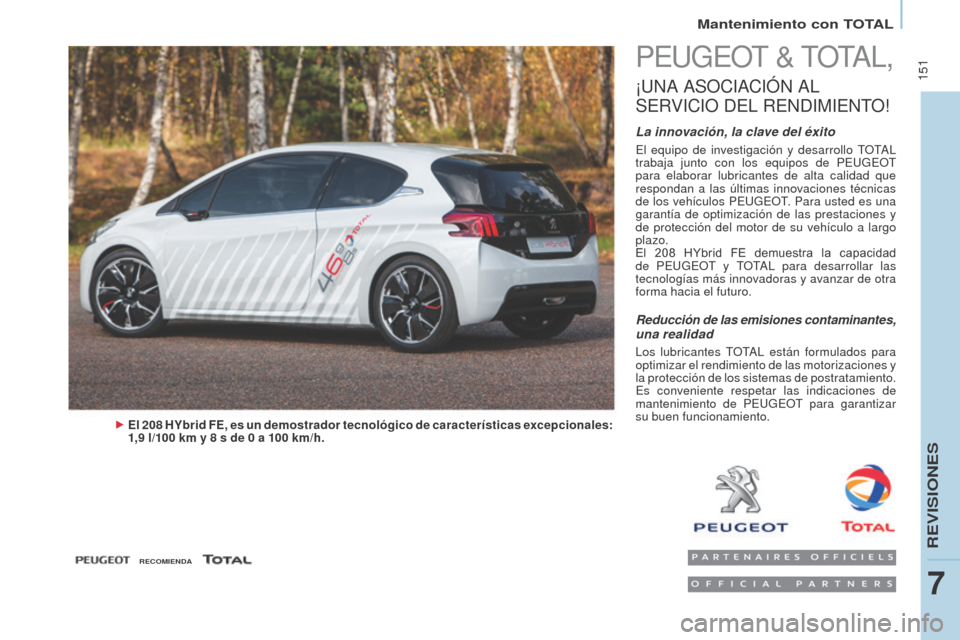

PEUGEOT & TOTAL,
¡UNA ASOCIACIóN AL
S

ERVICIO

DEL

RENDIMIENTO
!
La innovación, la clave del éxito
El equipo de investigación y desarrollo TOTAL
trabaja junto con los equipos de PEUGEOT
para elaborar lubricantes de alta calidad que
respondan a las últimas innovaciones técnicas
de los vehículos PEUGEOT. Para usted es una
garantía de optimización de las prestaciones y
de protección del motor de su vehículo a largo
plazo.
El 208

H
Ybrid FE demuestra la capacidad
de PEUGEOT y TOTAL para desarrollar las
tecnologías más innovadoras y avanzar de otra
forma hacia el futuro.
El 208 hYbrid FE, es un demostrador tecnológico de características excepcionales:
1,9 l/100 km y 8 s de 0 a 100 km/h.
Reducción de las emisiones contaminantes,
una realidad
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es conveniente respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar
su buen funcionamiento.
RECOMIENDA
REVISIONES
7
Mantenimiento con TOTAL

152
Partner-2-VP_es_Chap07_Verification_ed01-2015
APERTURA DEL CAP ó
Soporte de capó
Fije el soporte en su alojamiento,
identificado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.
Desde el exterior
Levante ligeramente el capó poniendo
la mano debajo del capó, palma hacia
abajo a fin de facilitarle el acceso a la
palanca.
Con esta mano, empuje la palanca
hacia la izquierda. Levante el capó.
Desde el interior
Tire hacia usted del mando situado
debajo del panel de instrumentos.
El capó motor se desbloquea.
Para cerrar
Baje el capó y suéltelo al final del
recorrido. Compruebe el bloqueo
correcto del capó.
Evite maniobrar el capó con viento
violento.
Apertura del capó

153
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
MOTOR GASOLINA
1. Depósito del líquido de
lavaparabrisas delantero.
2.

Caja de fusibles.
3.


Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
4. Depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla nivel de aceite.7.
Llenado del aceite motor .
8.
Depósito del líquido de dirección
asistida.
REVISIONES
7
Bajo capó

154
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
MOTOR DIÉSEL
4. Depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla de nivel de aceite. 7.
Llenado del aceite motor .
8.
Depósito del líquido de dirección
asistida.
9.


Bomba de cebado.
1.

Depósito del líquido lavaparabrisas
delantero.
2.

Caja de fusibles.
3.


Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
Bajo capó

155
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
NIVELES
Cambio de aceite
Debe efectuarse imperativamente en
los intervalos previstos conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red PEUGEOT.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del
llenado (no debe sobrepasar el nivel
máximo).
Enrosque el tapón del cárter antes de
cerrar de nuevo el capó.
Nivel del líquido de frenos
El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los líquidos recomendados por
el fabricante que cumplen las Normas
DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de efectuar una puesta a
nivel del líquido con frecuencia indica
un fallo que se debe controlar lo antes
posible en la red PEUGEOT o en un
taller cualificado.
Testigos
Si es necesario desmontar/
montar la tapa estilo del motor,
manipúlela con cuidado para no
deteriorar las grapas de fijación.
Nivel de aceite
Se recomienda efectuar este control
cada 5.000 km y completar el nivel si
es necesario entre dos cambios de
aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
Varilla de nivel manual
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias
descritas en el plan de mantenimiento
del fabricante.
Estas operaciones corresponden al
mantenimiento habitual para verificar
el funcionamiento correcto del
vehículo. Consulte las recomendaciones
en la red PEUGEOT o en el carnet
de mantenimiento - mantenimiento y
condiciones de garantía que se incluye en
la carpeta de la documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 3, apartado
"Puesto de conducción".
En la varilla de nivel hay
2

marcas:
A = máximo
Si sobrepasa esta
marca consulte en la red
PEUGEOT o en un taller
cualificado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.
REVISIONES
7
Niveles

156
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT.
Nivel del líquido de dirección
asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas MINI y MAXI. Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60
km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte en la red
PEUGEOT o en un taller cualificado.
Puesta a nivel
El nivel debe estar situado entre las
marcas MINI y MAXI señaladas en el
vaso de expansión. Si el complemento
es superior a 1

litro acuda a la red
PEUGEOT o a un taller cualificado
para proceder a la revisión del circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama PEUGEOT.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3
litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6
litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red PEUGEOT
o en un taller cualificado.
Productos usados
Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores específicos para ello
de la red PEUGEOT.
El nivel mínimo de este aditivo se
indica mediante el encendido del
testigo de servicio, acompañado de
una señal sonora y de un mensaje en
la pantalla.
La indicación del nivel mínimo con el
motor en marcha se debe a un principio
de saturación del filtro de partículas
(condiciones de circulación de tipo
urbano excepcionalmente prolongadas:
velocidad reducida, atascos...).
Niveles

157
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
CONTROLES
Filtro de carbón y filtro de polenFiltro de partículas (Diésel)
El mantenimiento del filtro
de partículas debe realizarse
imperativamente en la red PEUGEOT.
Al acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape. Este vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.
Batería
Antes de la llegada del verano o del
invierno, revise la batería en la red
PEUGEOT o en un taller cualificado.
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente en
el caso de los vehículos que se utilizan
en ciudad para recorridos cortos.
Puede resultar necesario realizar el
control del estado de los frenos incluso
entre las revisiones del vehículo.
Si no hay fuga en el circuito, una
disminución importante del nivel del
líquido de frenos indica un desgaste de
las pastillas de freno.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa al
control del estado de los discos/
tambores de freno, acuda a la red
PEUGEOT.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento, o la constatación
de una pérdida de eficacia de este
sistema exige la realización de un
reglaje incluso entre dos revisiones.
Lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a
la revisión del sistema.
Filtro de aceite
Sustituya periódicamente el filtro,
según la recomendación del plan de
mantenimiento del fabricante.
Los filtros se pueden cambiar a través
de una trampilla de acceso.
El filtro de carbón permite un filtrado
permanente y la eliminación de la
suciedad.
Un filtro de polen sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un filtro de
polen combinado. Gracias a su
segundo filtro activo específico,
contribuye a la purificación del aire
aspirado por los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).
Consulte el carnet de mantenimiento -
mantenimiento y condiciones de
garantía para conocer la periodicidad
de sustitución de estos elementos. En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.
REVISIONES
7
Controles

158
Partner-2-VP_es_Chap07_Verification_ed01-2015Partner-2-VP_es_Chap07_Verification_ed01-2015
Uso correcto
Utilice únicamente productos
recomendados por PEUGEOT
o productos de calidad y de
características equivalentes.
Con el fin de optimizar el
funcionamiento de órganos tan
importantes como el circuito de
frenada, PEUGEOT selecciona y
ofrece productos muy específicos.
Purga del agua contenida en el
filtro de gasoilCaja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Para no dañar los órganos
eléctricos, queda totalmente
prohibido utilizar el lavado a alta
presión para limpiar el compartimento
motor.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo que
se pueda formar en los discos y las
pastillas de freno puede disminuir
la eficacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos.
Si este testigo se enciende,
purgue el filtro. En caso
contrario, púrguelo
regularmente cada vez que
cambie el aceite del motor.
Los motores HDi incorporan una
tecnología avanzada. Cualquier
intervención requiere una
cualificación particular garantizada por
la res PEUGEOT.
Según destino. Para evacuar el agua, afloje el tornillo
de purga situado en el filtro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga.
Controles
