CAMBIO DE UNA LÁMPARA
Tipo A
Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su emplazamiento. Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj.
Tipos de lámparas
Existen distintos tipos de lámparas
instalados en su vehículo. Para
retirarlas:
Tipo D
Diodo electroluminiscente
(LED): para la sustitución
de las luces diurnas,
consulte en la red
PEUGEOT o en un taller
cualificado.
AYUDA RÁPIDA
8
Cambiar una lámpara

180
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
2. Luces de posición
T ipo A, W5W - 5W
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Extraiga el portalámparas montado
a presión tirando del conector

.
-

Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
T
ipo C, H4 - 55W
-

Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-


Desconecte el conector eléctrico.
-


Suelte la lengüeta de bloqueo.
-


Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-


V
uelva a colocar la lengüeta de
bloqueo.
-

Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
Lavado a alta presión Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3


minutos después
del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.
Cambiar una lámpara

181
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
3. Indicadores de dirección
T ipo B, PY21W - 21W (ámbar)
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-


Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad. 4.

Faros antiniebla
T ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo

de fijación del guardabarros,
situados debajo del paragolpes.
-

Levante el guardabarros hacia
arriba.
-


Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior

.-

Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-


Sustituya el módulo (portalámparas
y lámpara).
-


Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
AYUDA RÁPIDA
8
Cambiar una lámpara

182
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Repetidor lateral
Tipo A, WY-5W (ámbar)
-
Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.
-


Consulte en la Red PEUGEOT

para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.
-

Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante.
Luces de techo
Tipo A, 12V5W - 5W
-
Suelte el plástico transparente con
un destornilla

dor en las ranuras de
cada lado de la luz de techo.
-

T
ire de la lámpara y sustitúyala.
-

Fije el plástico transparente en su
emplazamiento y asegúrese de que
quede bloqueado. Parte delantera/Parte trasera
Cambiar una lámpara

183
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Luces traseras
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior a 2

minutos.
-

Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.
Para más información sobre las
lámparas, remítase a los "T

ipos de
lámparas".
1.

Luces de freno/luces de posición


T

ipo B, P21/5W - 21/5W
2.

Indicadores de dirección


T

ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás


T

ipo B, P21W - 21W
4.

Luces antiniebla


T

ipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
-

Encuentre la lámpara defectuosa y
después abra las puertas traseras
180º. Capítulo 3, parte "Accesos".
-


Retire los dos tornillo
s de fijación
con la ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
AYUDA RÁPIDA
8
Cambiar una lámpara

184
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-

Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a poner el plástico
transparente y presiónelo. Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámpara y
vuelva a conectar el conector.
-

V

uelva a poner el guarnecido.
Cambiar una lámpara

185
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015
CAMBIO DE UN FUSIBLE
Las cajas de los fusibles están
situadas:
-
en la parte inferior del

salpicadero, en el lado izquierdo
(detrás de la tapa);
-

en el compartimento motor

(cerca de la batería).
Las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
A la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
PEUGEOT declina cualquier
responsabilidad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10

miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
●

Utilice las pinzas.
AYUDA RÁPIDA
8
Cambiar un fusible

186
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

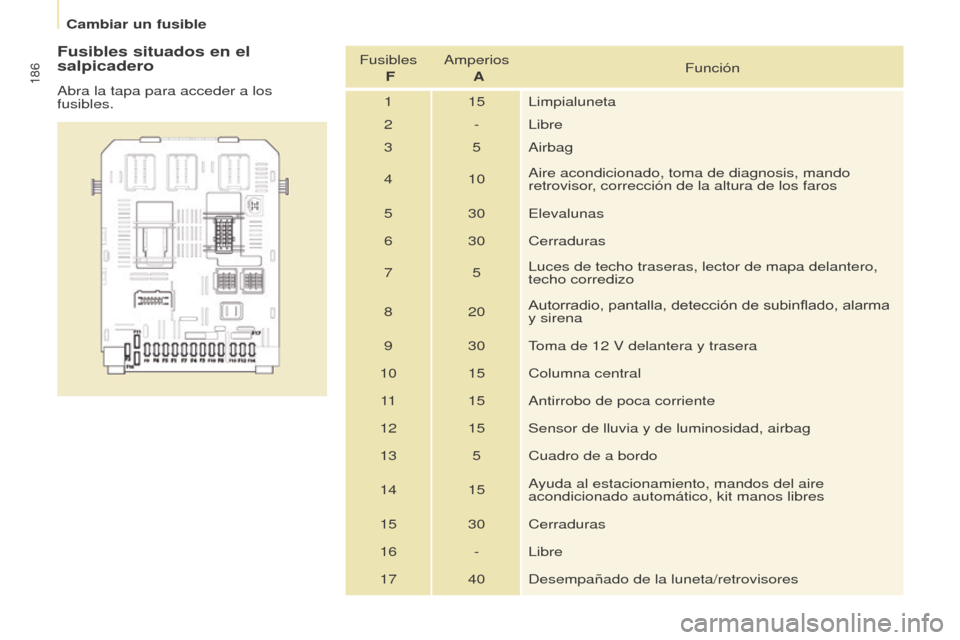

Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma de diagnosis, mando
retrovisor, corrección de la altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores
Cambiar un fusible

187
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

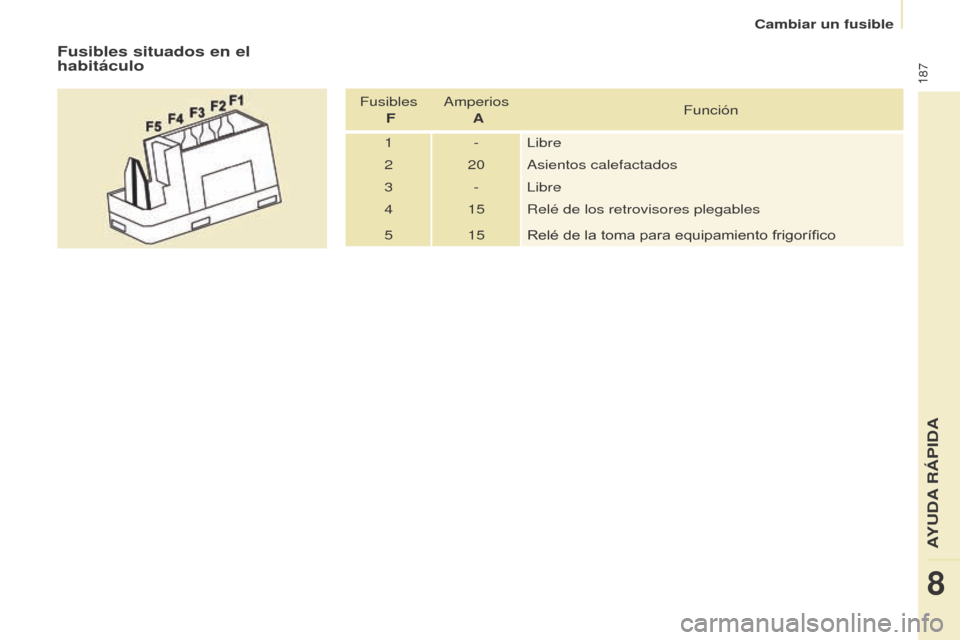

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
AYUDA RÁPIDA
8
Cambiar un fusible

188
Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015Partner-2-VP_es_Chap08_Aide-rapide_ed01-2015

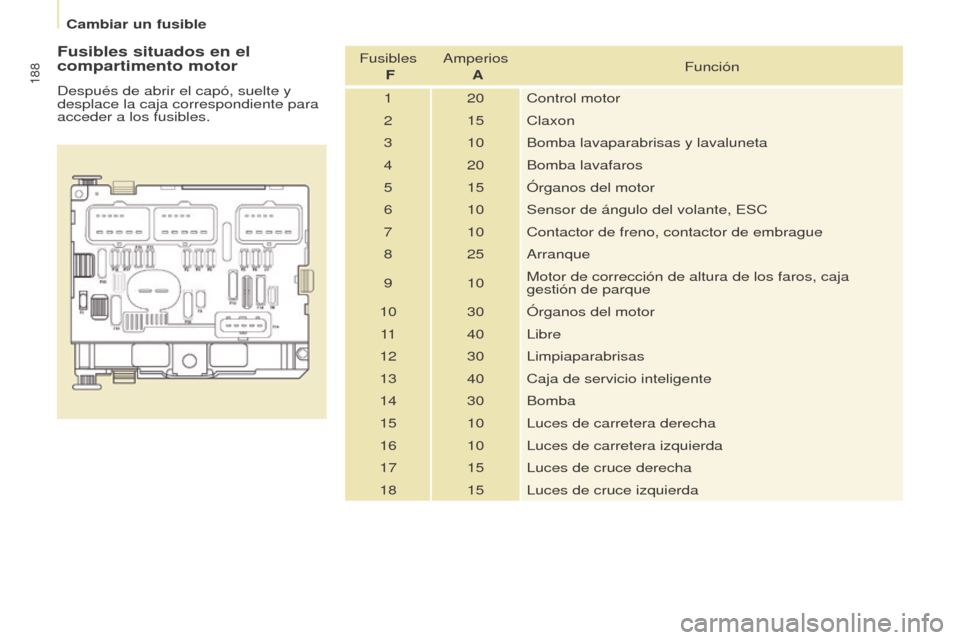

Fusibles situados en el
compartimento motor
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15
ó

rganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30
ó

rganos del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda
Cambiar un fusible
