19
Aperture
Per un corretto utilizzo
Fare attenzione a non mettere il
telecomando a contatto con grasso,
polvere, pioggia o in un ambiente
umido.
Un oggetto pesante appeso alla chiave
(portachiave, ecc.), che grava sull'asse
della chiave inserita nel contatto, può
provocare un malfunzionamento.

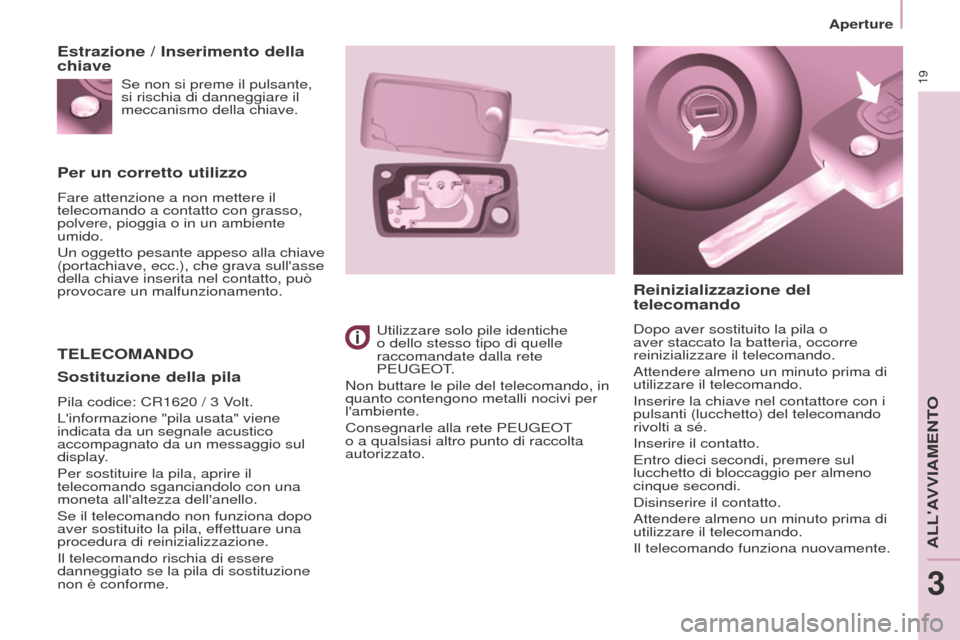

TELECOMANDO
Reinizializzazione del
telecomando
Dopo aver sostituito la pila o
aver staccato la batteria, occorre
reinizializzare il telecomando.
Attendere almeno un minuto prima di
utilizzare il telecomando.
Inserire la chiave nel contattore con i
pulsanti (lucchetto) del telecomando
rivolti a sé.
Inserire il contatto.
Entro dieci secondi, premere sul
lucchetto di bloccaggio per almeno
cinque secondi.
Disinserire il contatto.
Attendere almeno un minuto prima di
utilizzare il telecomando.
Il telecomando funziona nuovamente.
Utilizzare solo pile identiche
o dello stesso tipo di quelle
raccomandate dalla rete
PEUGEOT.
Non buttare le pile del telecomando, in
quanto contengono metalli nocivi per
l'ambiente.
Consegnarle alla rete PEUGEOT
o a qualsiasi altro punto di raccolta
autorizzato.
Estrazione / Inserimento della
chiave
Sostituzione della pila
Pila codice: CR1620 / 3 Volt.
L'informazione "pila usata" viene
indicata da un segnale acustico
accompagnato da un messaggio sul
display
.
Per sostituire la pila, aprire il
telecomando sganciandolo con una
moneta all'altezza dell'anello.
Se il telecomando non funziona dopo
aver sostituito la pila, effettuare una
procedura di reinizializzazione.
Il telecomando rischia di essere
danneggiato se la pila di sostituzione
non è conforme. Se non si preme il pulsante,
si rischia di danneggiare il
meccanismo della chiave.
ALL'AVVIAMENTO
3

20
ApertureRicordare che
Se ci si allontana dal veicolo, verificare
che i fari siano spenti e non lasciare
oggetti di valore in vista.
Per ragioni di sicurezza (bambini
a bordo), estrarre la chiave dal
bloccasterzo quando si scende dal
veicolo, anche se per pochi istanti.
Per un corretto utilizzo
Non modificare in alcun modo il
sistema di antiavviamento elettronico.
La manipolazione del telecomando
anche nella tasca può provocare lo
sbloccaggio accidentale delle porte.
L'utilizzo simultaneo di altri apparecchi
ad alta frequenza (cellulari, allarmi
domestici…) può disturbare
temporaneamente il funzionamento del
telecomando.
Il telecomando non può funzionare
finché la chiave è inserita nel
bloccasterzo, anche con il contatto
disinserito.

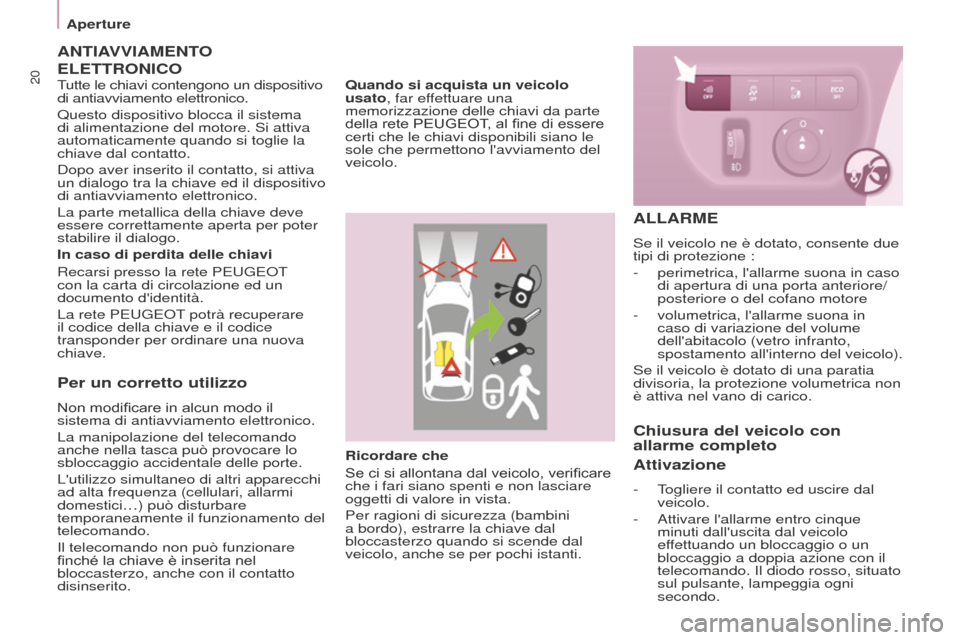

ANTIAVVIAMENTO
ELETTRONICO
In caso di perdita delle chiavi
Recarsi presso la rete PEUGEOT
con la carta di circolazione ed un
documento d'identità.
La rete PEUGEOT potrà recuperare
il codice della chiave e il codice
transponder per ordinare una nuova
chiave. Quando si acquista un veicolo
usato, far effettuare una
memorizzazione delle chiavi da parte
della rete PEUGEOT, al fine di essere
certi che le chiavi disponibili siano le
sole che permettono l'avviamento del
veicolo.
ALLARME
Se il veicolo ne è dotato, consente due
tipi di protezione :
-

perimetrica, l'allarme suona in caso
di apertura di una porta anteriore/
posteriore o del cofano motore
-


volumetrica, l'allarme suona in
caso di variazione del volume
dell'abitacolo (vetro infranto,
spostamento

all'interno del veicolo).
Se il veicolo è dotato di una paratia
divisoria, la protezione volumetrica non
è attiva nel vano di carico.
Chiusura del veicolo con
allarme completo
Attivazione
- Togliere il contatto ed uscire dal veicolo.
-

Attivare l'allarme entro cinque
minuti dall'uscita dal veicolo
ef

fettuando un bloccaggio o un
bloccaggio a doppia azione con il
telecomando. Il diodo rosso, situato
sul pulsante, lampeggia ogni
secondo.
Tutte le chiavi contengono un dispositivo
di antiavviamento elettronico.
Questo dispositivo blocca il sistema
di alimentazione del motore. Si attiva
automaticamente quando si toglie la
chiave dal contatto.
Dopo aver inserito il contatto, si attiva
un dialogo tra la chiave ed il dispositivo
di antiavviamento elettronico.
La parte metallica della chiave deve
essere correttamente aperta per poter
stabilire il dialogo.

21
Aperture
PORTE ANTERIORI
Dall'interno
Utilizzare il comando di apertura della
porta per sbloccare ed aprire la porta
interessata.
Dall'esterno
Utilizzare il telecomando per bloccare/
sbloccare il veicolo.
Inserire la parte metallica della chiave
nella serratura lato conducente se il
telecomando non è attivo.

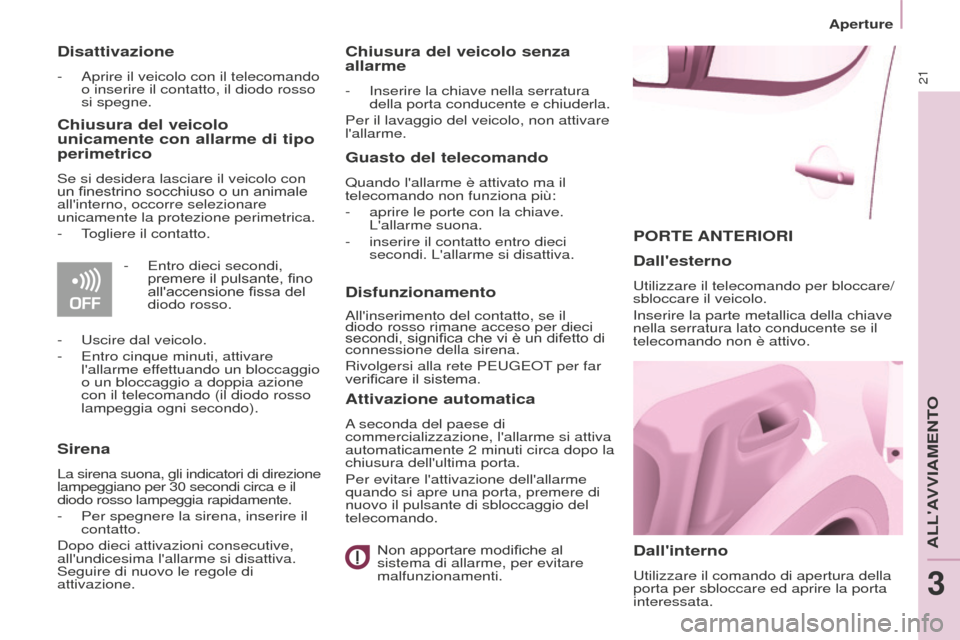

Disattivazione
- Aprire il veicolo con il telecomando
o inserire il contatto, il diodo rosso
si spegne.
Chiusura del veicolo
unicamente con allarme di tipo
perimetrico
Se si desidera lasciare il veicolo con
un finestrino socchiuso o un animale
all'interno, occorre selezionare
unicamente la protezione perimetrica.
-
T
ogliere il contatto. -

Entro dieci secondi,
premere il pulsante, fino
all'accensione fissa del
diodo rosso.
-


Uscire dal veicolo.
-


Entro cinque minuti, attivare
l'allarme ef

fettuando un bloccaggio
o un bloccaggio a doppia azione
con il telecomando (il diodo rosso
lampeggia ogni secondo).
Sirena
La sirena suona, gli indicatori di direzione
lampeggiano per 30 secondi circa e il
diodo rosso lampeggia rapidamente.
-

Per spegnere la sirena, inserire il
contatto.
Dopo dieci attivazioni consecutive,
all'undicesima l'allarme si disattiva.
Seguire di nuovo le regole di
attivazione.
Chiusura del veicolo senza
allarme
- Inserire la chiave nella serratura
della porta conducente e chiuderla.
Per il lavaggio del veicolo, non attivare
l'allarme.
Guasto del telecomando
Quando l'allarme è attivato ma il
telecomando non funziona più:
-

aprire le porte con la chiave.
L'allarme suona.
-


inserire il contatto entro dieci
secondi. L'allarme si disattiva.
Disfunzionamento
All'inserimento del contatto, se il
diodo rosso rimane acceso per dieci
secondi, significa che vi è un difetto di
connessione della sirena.
Rivolgersi alla rete PEUGEOT per far
verificare il sistema.
Attivazione automatica
A seconda del paese di
commercializzazione, l'allarme si attiva
automaticamente 2 minuti circa dopo la
chiusura dell'ultima porta.
Per evitare l'attivazione dell'allarme
quando si apre una porta, premere di
nuovo il pulsante di sbloccaggio del
telecomando.
Non apportare modifiche al
sistema di allarme, per evitare
malfunzionamenti.
ALL'AVVIAMENTO
3

22
Aperture

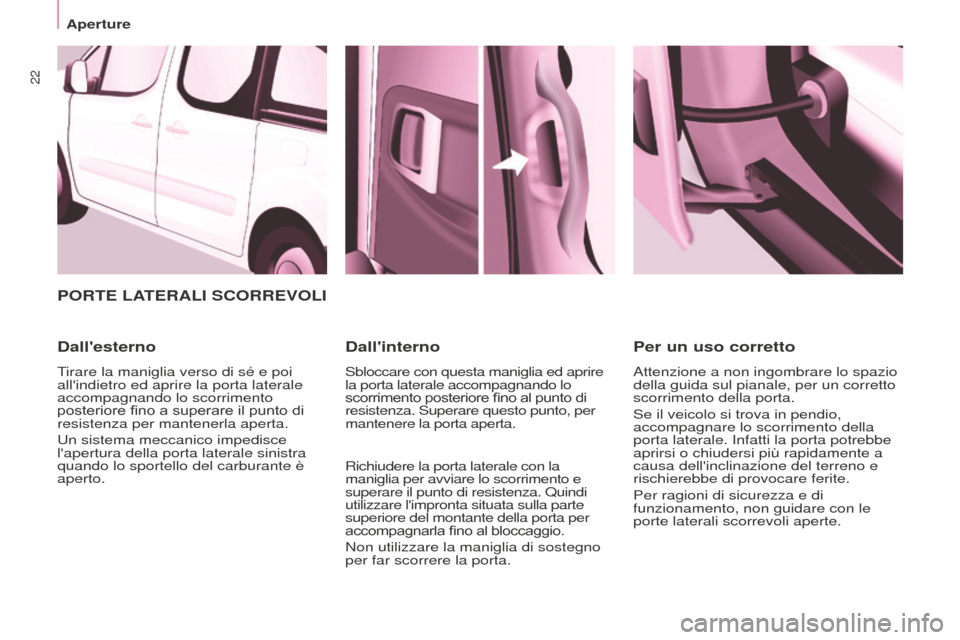

PORTE LATERALI SCORREVOLI
Dall'esterno
Tirare la maniglia verso di sé e poi
all'indietro ed aprire la porta laterale
accompagnando lo scorrimento
posteriore fino a superare il punto di
resistenza per mantenerla aperta.
Un sistema meccanico impedisce
l'apertura della porta laterale sinistra
quando lo sportello del carburante è
aperto.
Dall'interno
Sbloccare con questa maniglia ed aprire
la porta laterale accompagnando lo
scorrimento posteriore fino al punto di
resistenza. Superare questo punto, per
mantenere la porta aperta.
Richiudere la porta laterale con la
maniglia per avviare lo scorrimento e
superare il punto di resistenza. Quindi
utilizzare l'impronta situata sulla parte
superiore del montante della porta per
accompagnarla fino al bloccaggio.
Non utilizzare la maniglia di sostegno
per far scorrere la porta.
Per un uso corretto
Attenzione a non ingombrare lo spazio
della guida sul pianale, per un corretto
scorrimento della porta.
Se il veicolo si trova in pendio,
accompagnare lo scorrimento della
porta laterale. Infatti la porta potrebbe
aprirsi o chiudersi più rapidamente a
causa dell'inclinazione del terreno e
rischierebbe di provocare ferite.
Per ragioni di sicurezza e di
funzionamento, non guidare con le
porte laterali scorrevoli aperte.

23
Aperture

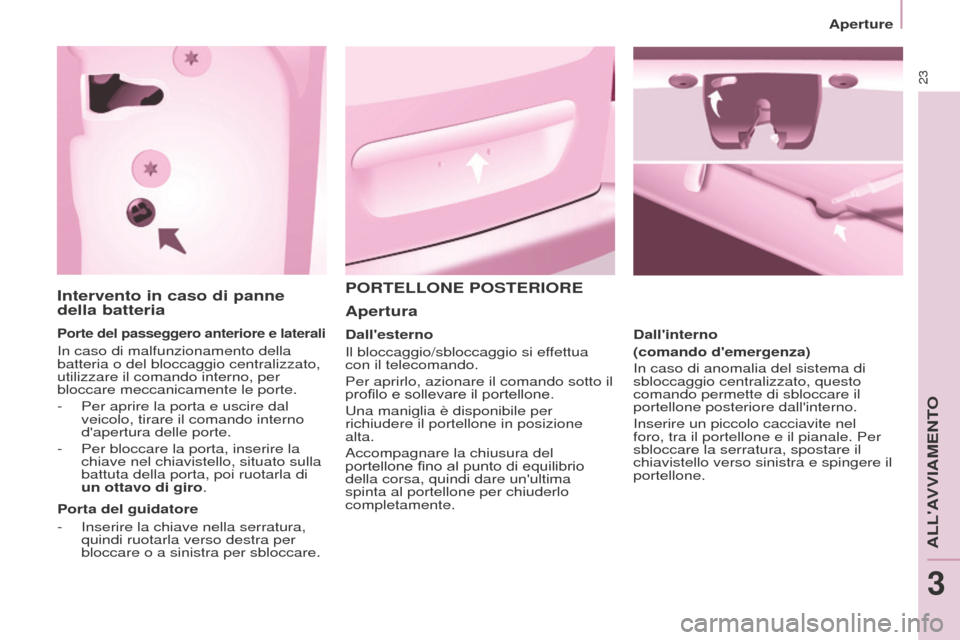

Intervento in caso di panne
della batteria
Porte del passeggero anteriore e laterali
In caso di malfunzionamento della
batteria o del bloccaggio centralizzato,
utilizzare il comando interno, per
bloccare meccanicamente le porte.
-
Per aprire la porta e uscire dal
veicolo, tirare il comando interno
d'apertura delle porte.
-


Per bloccare la porta, inserire la
chiave nel chiavistello, situato sulla
battuta della porta, poi ruotarla di
un ottavo di giro

.
Porta del guidatore
-

Inserire la chiave nella serratura,
quindi ruotarla verso destra per
bloccare o a sinistra per sbloccare.
PORTELLONE POSTERIORE
Dall'interno
(comando d'emergenza)
In caso di anomalia del sistema di
sbloccaggio centralizzato, questo
comando permette di sbloccare il
portellone posteriore dall'interno.
Inserire un piccolo cacciavite nel
foro, tra il portellone e il pianale. Per
sbloccare la serratura, spostare il
chiavistello verso sinistra e spingere il
portellone.
Apertura
Dall'esterno
Il bloccaggio/sbloccaggio si effettua
con il telecomando.
Per aprirlo, azionare il comando sotto il
profilo e sollevare il portellone.
Una maniglia è disponibile per
richiudere il portellone in posizione
alta.
Accompagnare la chiusura del
portellone fino al punto di equilibrio
della corsa, quindi dare un'ultima
spinta al portellone per chiuderlo
completamente.
ALL'AVVIAMENTO
3

24
Aperture
PORTE POSTERIORI A BATTENTE
Dall'esterno
Per aprire, tirare la maniglia verso di sé. Tirare la leva per aprire la porta destra.
Per chiudere, iniziare dalla porta
destra, quindi chiudere la porta sinistra.
Con lo sportello posteriore del
padiglione, il paraurti posteriore è stato
rinforzato per fungere da predellino e
facilitare l'accesso al veicolo.
Le porte posteriori a battente sono
asimmetriche (2/3 - 1/3), e cioè hanno
la porta più piccola a destra.
Sono dotate di una serratura centrale.
Lunotto del portellone
Il lunotto apribile permette di accedere
direttamente alla parte posteriore del
veicolo, senza dover aprire il portellone.
Apertura
Dopo lo sbloccaggio del veicolo con il
telecomando o con la chiave, premere
sul comando ed alzare il lunotto
posteriore per aprirlo.
Chiusura
Richiudere il lunotto posteriore
premendo al centro del vetro, fino a
chiusura completa.
Il portellone posteriore e il lunotto
del portellone non possono essere
aperti contemporaneamente,
onde evitare di danneggiare il vetro e il
lunotto stesso.

25
Aperture

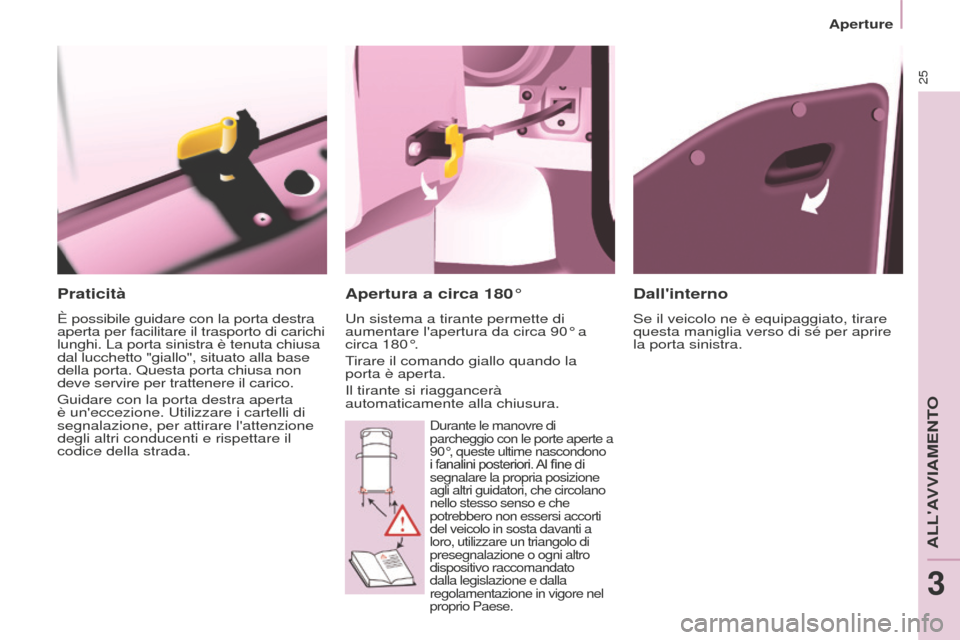

Praticità
È possibile guidare con la porta destra
aperta per facilitare il trasporto di carichi
lunghi. La porta sinistra è tenuta chiusa
dal lucchetto "giallo", situato alla base
della porta. Questa porta chiusa non
deve servire per trattenere il carico.
Guidare con la porta destra aperta
è un'eccezione. Utilizzare i cartelli di
segnalazione, per attirare l'attenzione
degli altri conducenti e rispettare il
codice della strada.
Dall'interno
Se il veicolo ne è equipaggiato, tirare
questa maniglia verso di sé per aprire
la porta sinistra.
Apertura a circa 180°
Un sistema a tirante permette di
aumentare l'apertura da circa 90° a
circa 180°.
Tirare il comando giallo quando la
porta è aperta.
Il tirante si riaggancerà
automaticamente alla chiusura.
Durante le manovre di
parcheggio con le porte aperte a
90°, queste ultime nascondono
i fanalini posteriori. Al fine di
segnalare la propria posizione
agli altri guidatori, che circolano
nello stesso senso e che
potrebbero non essersi accorti
del veicolo in sosta davanti a
loro, utilizzare un triangolo di
presegnalazione o ogni altro
dispositivo raccomandato
dalla legislazione e dalla
regolamentazione in vigore nel
proprio Paese.
ALL'AVVIAMENTO
3

26
Aperture
SPORTELLO POSTERIORE DEL TETTO
Barra d'appoggio
È disponibile una barra d'appoggio
per trasportare carichi lunghi, dopo
avere aperto lo sportello posteriore del
padiglione.
Ribaltare la barra d'appoggio
sollevando la leva.
Accompagnarla fino al montante
della porta.
Inserire i carichi lunghi da trasportare,
sollevarli e riposizionare la barra
d'appoggio con una sola mano.
Assicurarsi che sia correttamente
bloccata premendo la maniglia verso
il basso fino a superare il punto di
resistenza e fissare bene i carichi. Il paraurti posteriore è stato
rinforzato per fungere da pedana
di accesso al veicolo.
Le porte posteriori si bloccano solo
se la barra d'appoggio è installata.
Quando lo sportello posteriore del
padiglione è aperto, prestare attenzione
ai passaggi ad altezza limitata.
Non appoggiare direttamente i carichi
sulle porte posteriori.
Utilizzare i cartelli di segnalazione per
attirare l'attenzione degli altri conducenti
e rispettare il codice della strada.
Riservare l'utilizzo dello sportello sul
tetto a tragitti brevi. I supporti laterali possono essere
utilizzati come punti di fissaggio.
-
abbassare la levetta nera per
bloccare lo sportello.
Il bloccaggio dello sportello permette
un buon appoggio sulla guarnizione e
garantisce tenuta in assenza di rumorosità.
Questo sportello posteriore del tetto è
compatibile solo con le porte a battente.
Per aprire lo sportello posteriore del
tetto :
- sollevare la levetta nera della chiusura,
- liberare la chiusura premendo sullo
sportello (verso il basso), quindi
togliere il gancio,
-

sollevare lo sportello posteriore,
-


superare il punto di resistenza per
bloccare lo sportello con le aste di
sostegno.
Non guidare mai senza le aste collocate.
Per chiudere lo sportello posteriore del tetto :
- verificare il corretto bloccaggio
della barra d'appoggio,
-

abbassare lo sportello,
-


premendo sullo sportello (verso il
basso), prendere contemporaneamente
le due boccole della molla ed inserire il
gancio nella sua sede,
Non agganciare mai i carichi allo
sportello sul tetto.
Non viaggiare con la barra d'appoggio
mal posizionata.

27
Aperture

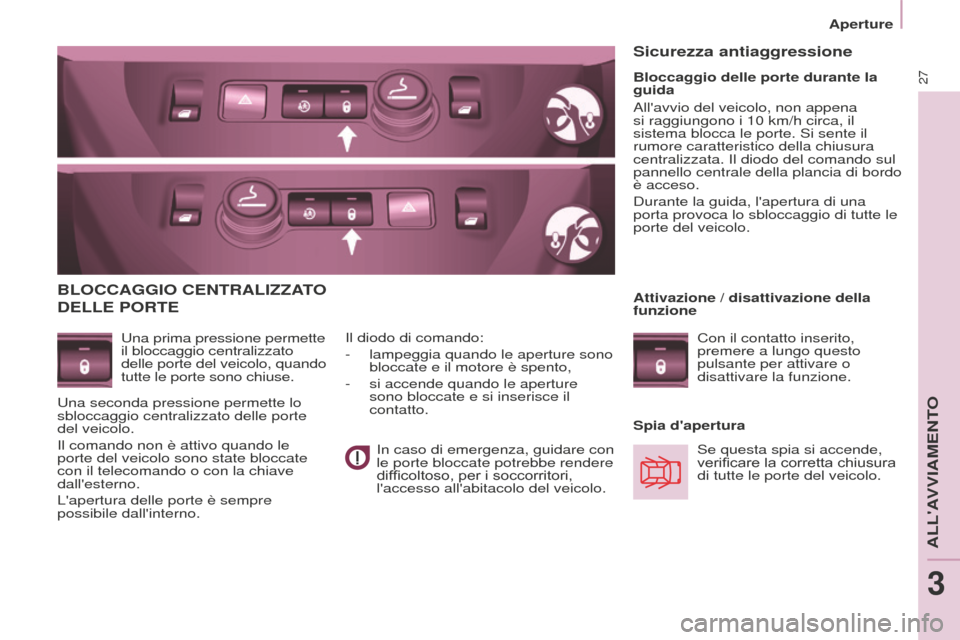

BLOCCAGGIO CENTRALIZZATO
DELLE
PORTE
Una prima pressione permette
il bloccaggio centralizzato
delle porte del veicolo, quando
tutte le porte sono chiuse.
Spia d'apertura
Il diodo di comando:
-

lampeggia quando le aperture sono
bloccate e il motore è spento,
-


si accende quando le aperture
sono bloccate e si inserisce il
contatto.
Sicurezza antiaggressione
Se questa spia si accende,
verificare la corretta chiusura
di tutte le porte del veicolo.
Bloccaggio delle porte durante la
guida
All'avvio del veicolo, non appena
si raggiungono i 10
km/h circa, il
sistema blocca le porte. Si sente il
rumore caratteristico della chiusura
centralizzata. Il diodo del comando sul
pannello centrale della plancia di bordo
è acceso.
Durante la guida, l'apertura di una
porta provoca lo sbloccaggio di tutte le
porte del veicolo.
Attivazione / disattivazione della
funzione
Con il contatto inserito,
premere a lungo questo
pulsante per attivare o
disattivare la funzione.
In caso di emergenza, guidare con
le porte bloccate potrebbe rendere
difficoltoso, per i soccorritori,
l'accesso all'abitacolo del veicolo.
Una seconda pressione permette lo
sbloccaggio centralizzato delle porte
del veicolo.
Il comando non è attivo quando le
porte del veicolo sono state bloccate
con il telecomando o con la chiave
dall'esterno.
L'apertura delle porte è sempre
possibile dall'interno.
ALL'AVVIAMENTO
3

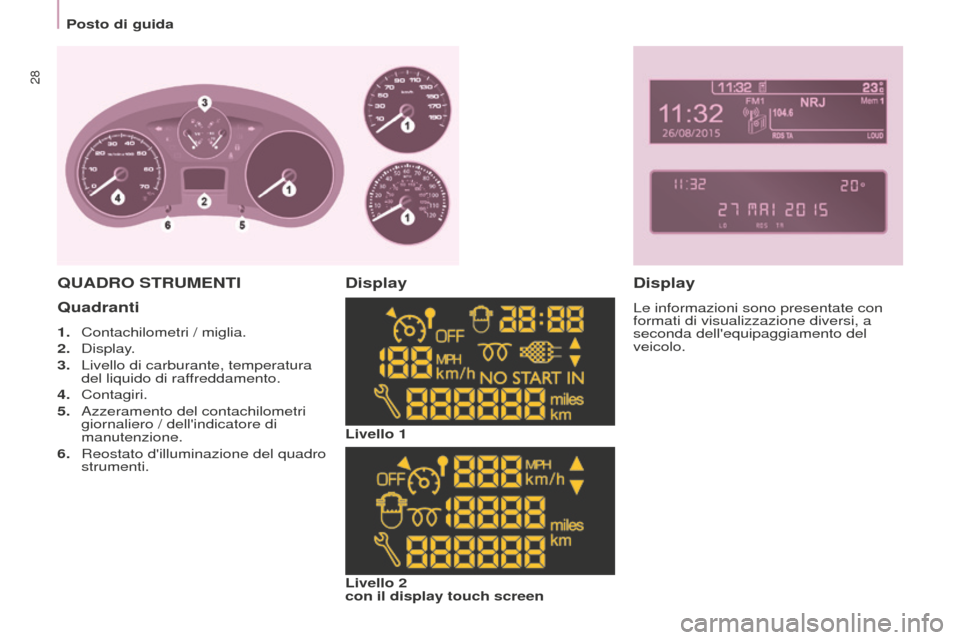

Posto di guida
28
Quadranti
1. Contachilometri / miglia.
2.
Display
.
3.

Livello di carburante, temperatura
del liquido di raf

freddamento.
4.

Contagiri.
5.


Azzeramento del contachilometri
giornaliero / dell'indicatore di
manutenzione.
6.


Reostato d'illu
minazione del quadro
strumenti. Livello 1
QUADRO STRUMENTIDisplay
Display
Le informazioni sono presentate con
formati di visualizzazione diversi, a
seconda dell'equipaggiamento del
veicolo.
Livello 2
con il display touch screen
