Peugeot Partner Tepee 2017 Betriebsanleitung (in German)

109
Partner2VP_de_Chap04_ergonomie_ed02-2016Partner2VP_de_Chap04_ergonomie_ed02-2016

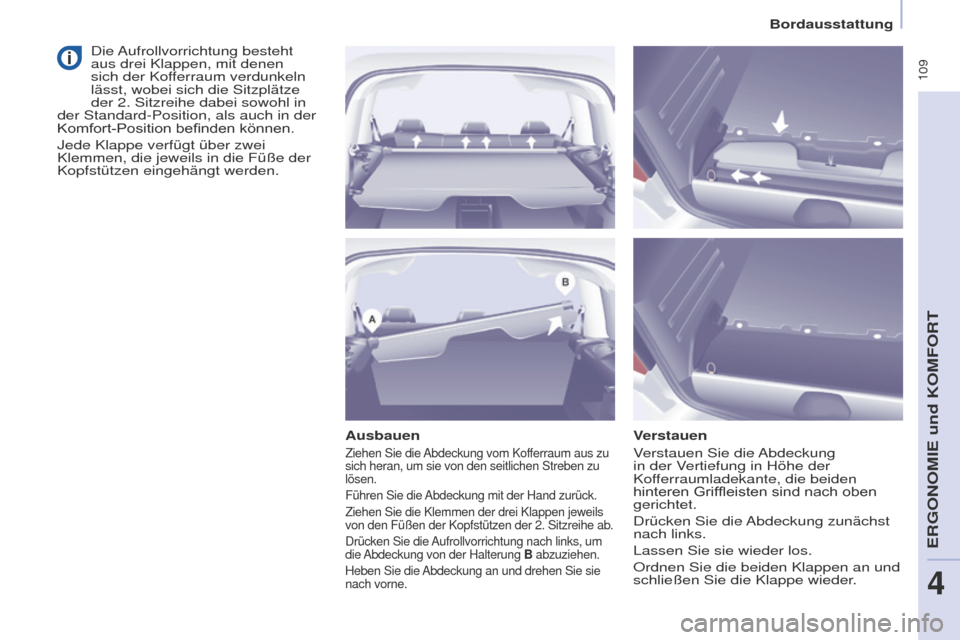

Ausbauen
Ziehen Sie die Abdeckung vom Kofferraum aus zu
sich heran, um sie von den seitlichen Streben zu
lösen.
Führen Sie die Abdeckung mit der Hand zurück.
Ziehen Sie die Klemmen der drei Klappen jeweils
von den Füßen der Kopfstützen der 2. Sitzreihe ab.
Drücken Sie die Aufrollvorrichtung nach links, um
die Abdeckung von der Halterung B abzuziehen.
Heben Sie die Abdeckung an und drehen Sie sie
nach vorne.
Verstauen
Verstauen Sie die Abdeckung
in der Vertiefung in Höhe der
Kofferraumladekante, die beiden
hinteren
Griffleisten sind nach oben
gerichtet.
Drücken Sie die

Abdeckung zunächst
nach links.
Lassen Sie sie wieder los.
Ordnen Sie die beiden Klappen an und
schließen Sie die Klappe wieder.
Die Aufrollvorrichtung besteht
aus drei Klappen, mit denen
sich der Kofferraum verdunkeln
lässt, wobei sich die Sitzplätze
der 2. Sitzreihe dabei sowohl in
der Standard-Position, als auch in der
Komfort-Position

befinden

können.
Jede Klappe verfügt über zwei
Klemmen, die jeweils in die Füße der
Kopfstützen eingehängt werden.
eRgONOMIe und KOMFORt
4
Bordausstattung

11 0
Partner2VP_de_Chap04_ergonomie_ed02-2016Partner2VP_de_Chap04_ergonomie_ed02-2016

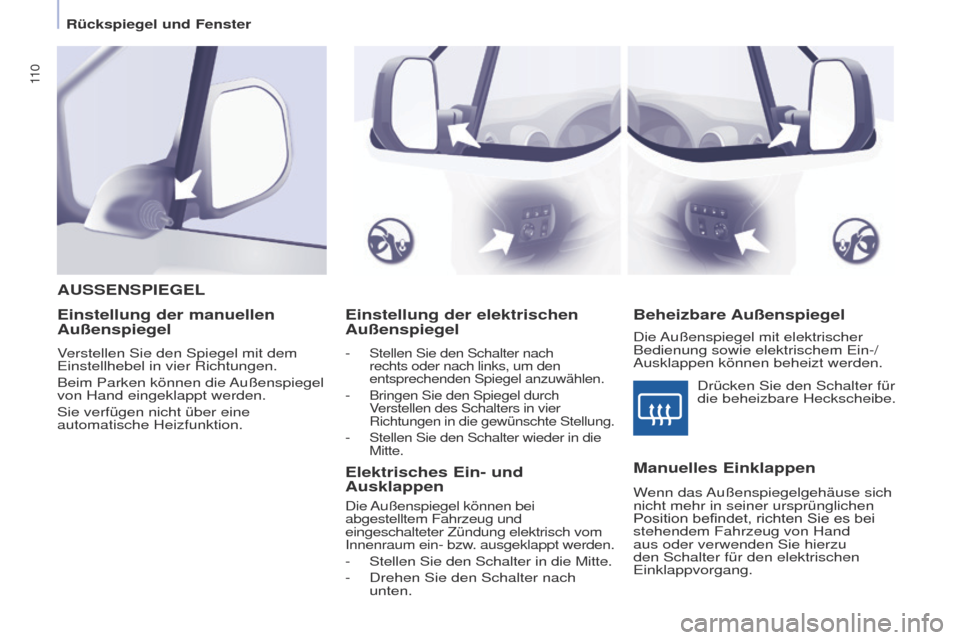

Einstellung der elektrischen
Außenspiegel
- Stellen Sie den Schalter nach
rechts oder nach links, um den
entsprechenden Spiegel anzuwählen.
- Bringen Sie den Spiegel durch
Verstellen des Schalters in vier
Richtungen in die gewünschte Stellung.
- Stellen Sie den Schalter wieder in die
Mitte.
AUSSENSPIEGEL
Beheizbare

Außenspiegel
Einstellung der manuellen
Außenspiegel
Manuelles Einklappen
Wenn das Außenspiegelgehäuse sich
nicht mehr in seiner ursprünglichen
Position befindet, richten Sie es bei
stehendem Fahrzeug von Hand
aus oder verwenden Sie hierzu
den Schalter für den elektrischen
e

inklappvorgang. Drücken Sie den Schalter für
die beheizbare Heckscheibe.
Verstellen Sie den Spiegel mit dem
e

instellhebel in vier Richtungen.
Beim Parken können die Außenspiegel
von Hand eingeklappt werden.
Sie verfügen nicht über eine
automatische Heizfunktion.
Elektrisches Ein- und
Ausklappen
Die Außenspiegel können bei
abgestelltem Fahrzeug und
eingeschalteter Zündung elektrisch vom
Innenraum ein- bzw. ausgeklappt werden.
- Stellen Sie den Schalter in die Mitte.
-
Drehen Sie den Schalter nach
unten. Die

Außenspiegel mit elektrischer
Bedienung sowie elektrischem e in-/
Ausklappen können beheizt werden.
Rückspiegel und Fenster

111
Partner2VP_de_Chap04_ergonomie_ed02-2016Partner2VP_de_Chap04_ergonomie_ed02-2016

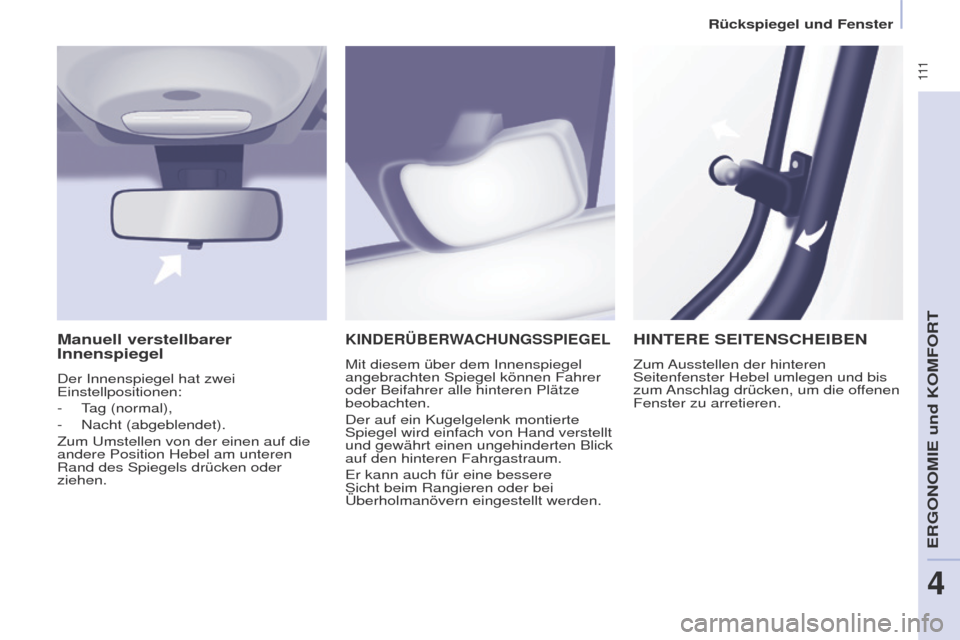

KINDERÜBERWACHUNGSSPIEGEL
Mit diesem über dem Innenspiegel
angebrachten Spiegel können Fahrer
oder Beifahrer alle hinteren Plätze
beobachten.
Der auf ein Kugelgelenk montierte
Spiegel wird einfach von Hand verstellt
und gewährt einen ungehinderten Blick
auf den hinteren Fahrgastraum.
e
r kann auch für eine bessere
Sicht beim Rangieren oder bei
Überholmanövern eingestellt werden.
HINTERE SEITENSCHEIBEN
Zum Ausstellen der hinteren
Seitenfenster Hebel umlegen und bis
zum Anschlag drücken, um die offenen
Fenster zu arretieren.
Manuell verstellbarer
Innenspiegel
Der Innenspiegel hat zwei e instellpositionen:
-
t
ag (normal),
-


Nacht (abgeblendet).
Zum

u mstellen von der einen auf die
andere Position Hebel am unteren
Rand des Spiegels drücken oder
ziehen.
eRgONOMIe und KOMFORt
4
Rückspiegel und Fenster

11 2
Partner2VP_de_Chap04_ergonomie_ed02-2016Partner2VP_de_Chap04_ergonomie_ed02-2016

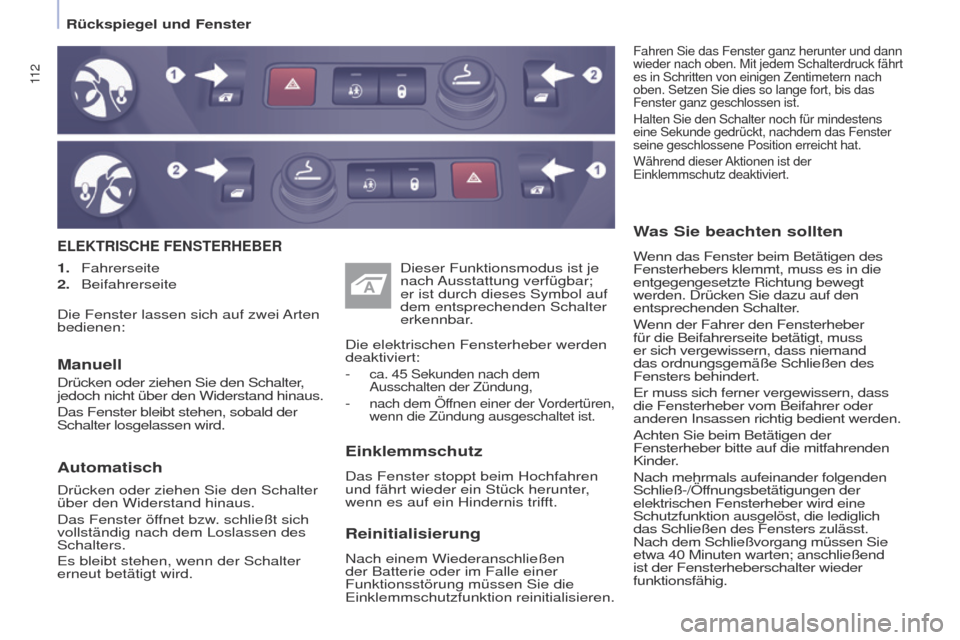

ELEKTRISCHE FENSTERHEBER
Fahren Sie das Fenster ganz herunter und dann
wieder nach oben. Mit jedem Schalterdruck fährt
es in Schritten von einigen Zentimetern nach
oben. Setzen Sie dies so lange fort, bis das
Fenster ganz geschlossen ist.
Halten Sie den Schalter noch für mindestens
eine Sekunde gedrückt, nachdem das Fenster
seine geschlossene Position erreicht hat.
Während dieser Aktionen ist der
e
inklemmschutz deaktiviert.
Einklemmschutz
Das Fenster stoppt beim Hochfahren
und fährt wieder ein Stück herunter,
wenn es auf ein Hindernis trifft.
Manuell
Dieser Funktionsmodus ist je
nach Ausstattung verfügbar;
er ist durch dieses Symbol auf
dem entsprechenden Schalter
erkennbar.
Was Sie beachten sollten
Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss
er sich vergewissern, dass niemand
das ordnungsgemäße Schließen des
Fensters behindert.
e

r muss sich ferner vergewissern, dass
die Fensterheber vom Beifahrer oder
anderen Insassen richtig bedient werden.
Achten Sie beim Betätigen der
Fensterheber bitte auf die mitfahrenden
Kinder.
Nach mehrmals aufeinander folgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt.
Nach dem Schließvorgang müssen Sie
etwa 40
Minuten warten; anschließend
ist der Fensterheberschalter wieder
funktionsfähig.
1.
Fahrerseite
2.

Beifahrerseite
Reinitialisierung
Nach einem Wiederanschließen
der Batterie oder im Falle einer
Funktionsstörung müssen Sie die
e

inklemmschutzfunktion reinitialisieren.
Die elektrischen Fensterheber werden
deaktiviert:
-

ca. 45 Sekunden nach dem
Ausschalten der Zündung,
- nach dem Öf fnen einer der Vordertüren,
wenn die Zündung ausgeschaltet ist.
Die Fenster lassen sich auf zwei Arten
bedienen:
Drücken oder ziehen Sie den Schalter,
jedoch nicht über den Widerstand hinaus.
Das Fenster bleibt stehen, sobald der
Schalter losgelassen wird.
Automatisch
Drücken oder ziehen Sie den Schalter
über den Widerstand hinaus.
Das Fenster öffnet bzw. schließt sich
vollständig nach dem Loslassen des
Schalters.
e

s bleibt stehen, wenn der Schalter
erneut betätigt wird.
Rückspiegel und Fenster

11 3
Partner2VP_de_Chap05_Securite_ed02-2016
In Ihrem Fahrzeug befinden sich an verschiedenen Stellen
Aufkleber. Diese enthalten
Sicherheitshinweise sowie
Informationen zu den Kenndaten
Ihres Fahrzeugs.
e ntfernen Sie sie
auf keinen Fall: sie sind integraler
Bestandteil Ihres Fahrzeugs.

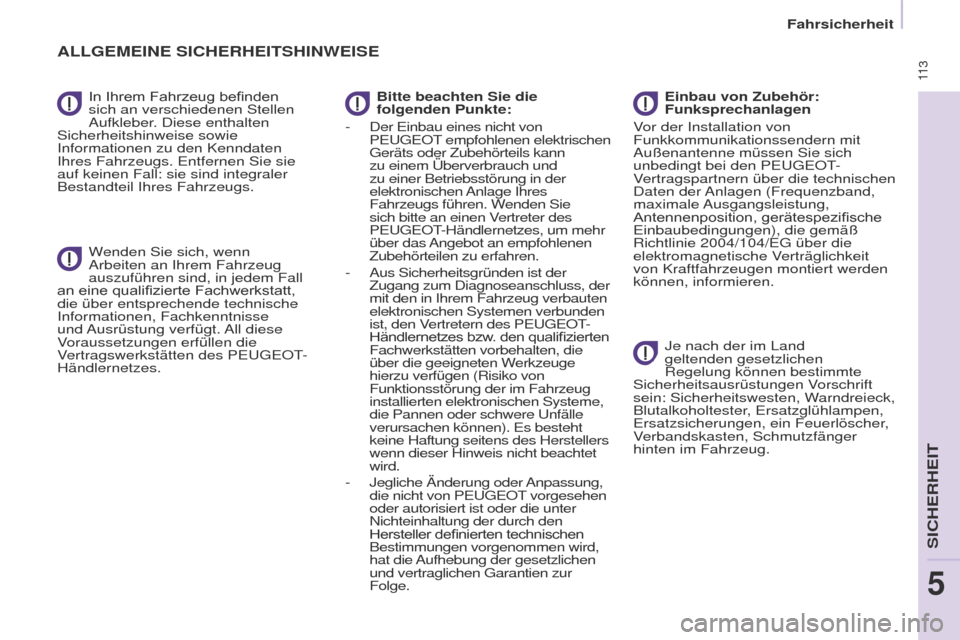

ALLGEMEINE SICHERHEITSHINWEISE
Wenden Sie sich, wenn
Arbeiten an Ihrem Fahrzeug
auszuführen sind, in jedem Fall
an

eine qualifizierte Fachwerkstatt,
die über entsprechende technische
Informationen, Fachkenntnisse
und Ausrüstung

verfügt. All diese
Voraussetzungen erfüllen die
Vertragswerkstätten des P
euge O t
-
Händlernetzes. Bitte beachten Sie die
folgenden Punkte:
-
Der
e inbau eines nicht von
P euge O t
empfohlenen elektrischen

g

eräts oder Zubehörteils kann
zu einem Überverbrauch und
zu einer Betriebsstörung in der
elektronischen Anlage Ihres
Fahrzeugs führen. Wenden Sie
sich bitte an einen Vertreter des
P euge O t
-Händlernetzes, um mehr

über das Angebot an empfohlenen
Zubehörteilen zu erfahren.
-
Aus Sicherheitsgründen ist der


Zugang zum Diagnoseanschluss, der
mit den in Ihrem Fahrzeug verbauten
elektronischen Systemen verbunden
ist, den Vertretern des P
euge O t
-
Händlernetzes

bzw. den qualifizierten
Fachwerkstätten vorbehalten, die


über die geeigneten Werkzeuge
hierzu verfügen (Risiko von
Funktionsstörung der im Fahrzeug
installierten elektronischen Systeme,
die Pannen oder schwere
u nfälle
verursachen können).
e s besteht
keine Haftung seitens des Herstellers
wenn dieser Hinweis nicht beachtet
wird.
-
Jegliche Änderung oder

Anpassung,
die nicht von P
euge O t
vorgesehen

oder autorisiert ist oder die unter
Nichteinhaltung der durch den
Hersteller
definierten technischen
Bestimmungen vorgenommen wird,


hat die Aufhebung der gesetzlichen
und vertraglichen
g arantien zur
Folge. Einbau von Zubehör:
Funksprechanlagen
Vor der Installation von
Funkkommunikationssendern mit
Außenantenne müssen Sie sich
unbedingt bei den P euge O t
-
V
ertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung,
Antennenposition, gerätespezifische
e inbaubedingungen), die gemäß
Richtlinie 2004/104/ eg über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, informieren.
Je nach der im Land
geltenden gesetzlichen
Regelung können bestimmte
Sicherheitsausrüstungen Vorschrift
sein: Sicherheitswesten, Warndreieck,
Blutalkoholtester,
e rsatzglühlampen,
e

rsatzsicherungen, ein Feuerlöscher,
Verbandskasten, Schmutzfänger
hinten im Fahrzeug.
Fahrsicherheit
SICHeRHeIt
5

11 4
Partner2VP_de_Chap05_Securite_ed02-2016

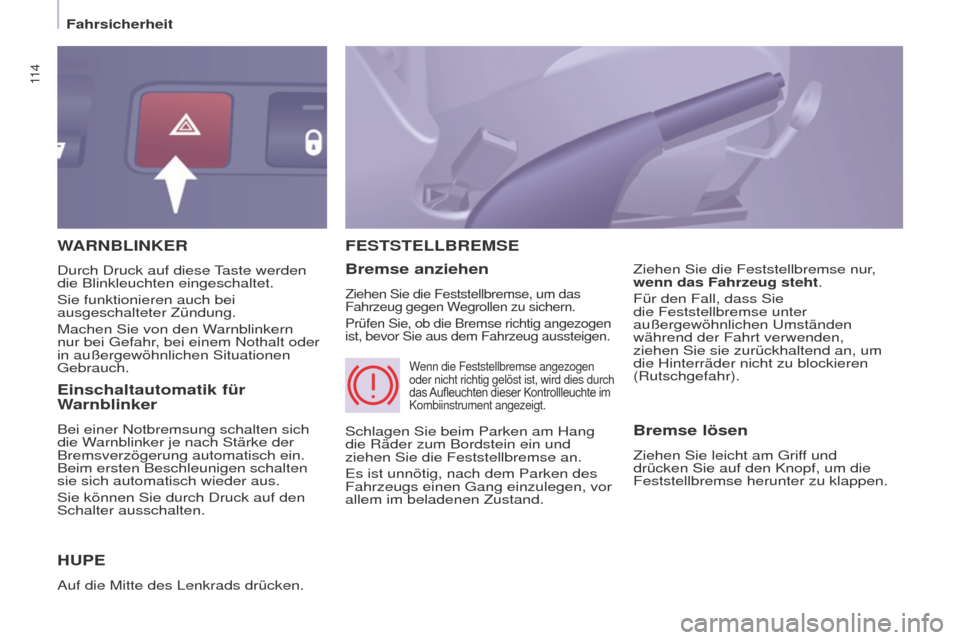

WARNBLINKER
H
UPE
Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE
Bremse anziehen
Ziehen Sie die Feststellbremse, um das
Fahrzeug gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig angezogen
ist, bevor Sie aus dem Fahrzeug aussteigen.
Ziehen Sie die Feststellbremse nur,
wenn das Fahrzeug steht.
Für den Fall, dass Sie
die Feststellbremse unter
außergewöhnlichen u mständen
während der Fahrt verwenden,
ziehen Sie sie zurückhaltend an, um
die Hinterräder nicht zu blockieren
(Rutschgefahr).
Durch Druck auf diese taste werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei
ausgeschalteter Zündung.
Machen Sie von den W
arnblinkern
nur bei
g
efahr, bei einem Nothalt oder
in außergewöhnlichen Situationen
g

ebrauch. Schlagen Sie beim Parken am Hang
die Räder zum Bordstein ein und
ziehen Sie die Feststellbremse an.
e

s ist unnötig, nach dem Parken des
Fahrzeugs einen
g
ang einzulegen, vor
allem im beladenen Zustand.
Wenn die Feststellbremse angezogen
oder nicht richtig gelöst ist, wird dies durch
das

Aufleuchten
dieser Kontrollleuchte im
Kombiinstrument angezeigt.Einschaltautomatik für
Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach Stärke der
Bremsverzögerung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.
Sie können Sie durch Druck auf den
Schalter ausschalten.Bremse lösen
Ziehen Sie leicht am griff und
drücken Sie auf den Knopf, um die
Feststellbremse herunter zu klappen.
Fahrsicherheit

11 5
Partner2VP_de_Chap05_Securite_ed02-2016

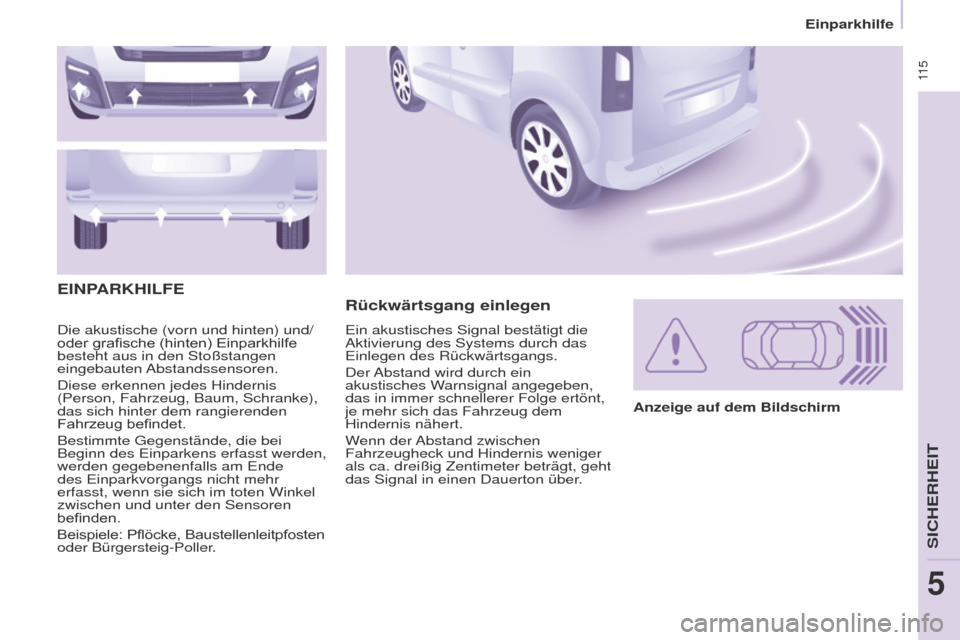

Die akustische (vorn und hinten) und/
oder grafische (hinten) Einparkhilfe
besteht aus in den Stoßstangen
eingebauten Abstandssensoren.
Diese erkennen jedes Hindernis
(Person, Fahrzeug, Baum, Schranke),
das sich hinter dem rangierenden
Fahrzeug

befindet.
Bestimmte
g egenstände, die bei
Beginn des
e inparkens erfasst werden,
werden gegebenenfalls am
e nde
des
e inparkvorgangs nicht mehr
erfasst, wenn sie sich im toten Winkel
zwischen und unter den Sensoren
befinden.
Beispiele:
Pflöcke, Baustellenleitpfosten
oder Bürgersteig-Poller

.
Rückwärtsgang einlegen
E
INPARKHILFE
Anzeige auf dem Bildschirm
e

in akustisches Signal bestätigt die
Aktivierung des Systems durch das
e

inlegen des Rückwärtsgangs.
Der Abstand wird durch ein
akustisches Warnsignal angegeben,
das in immer schnellerer Folge ertönt,
je mehr sich das Fahrzeug dem
Hindernis nähert.
Wenn der Abstand zwischen
Fahrzeugheck und Hindernis weniger
als ca. dreißig Zentimeter beträgt, geht
das Signal in einen Dauerton über.
einparkhilfe
SICHeRHeIt
5

11 6
Partner2VP_de_Chap05_Securite_ed02-2016
Aktivierung / NeutralisierungAnomalie
Im Falle einer Anomalie wird die
Leuchtdiode der taste aktiviert,
begleitet von einem akustischen Signal
und einer Meldung auf dem Bildschirm.
W
enden Sie sich an einen Vertreter
des P
euge O t
-Händlernetzes oder an
eine

qualifizierte Fachwerkstatt.
Was Sie beachten sollten
Vergewissern Sie sich bei schlechtem
Wetter oder im Winter, dass die
Sensoren nicht mit Schmutz, e is oder
Schnee bedeckt sind.
Das System wird automatisch
deaktiviert, wenn ein Anhänger
angekuppelt oder ein Fahrradträger
angebaut wird (Fahrzeug mit
von P
euge O t empfohlener
Anhängerkupplung / Fahrradträger).
Sie können das System
durch Drücken dieser
taste
aktivieren oder neutralisieren.
Die Aktivierung

und
Neutralisierung des Systems
werden beim Anhalten des
Fahrzeugs gespeichert.
Den Vorwärtsgang einlegen
Zusätzlich zur einparkhilfe hinten, wird
die e inparkhilfe vorn aktiviert, sobald
ein Hindernis vorn erkannt wird, wenn
die
g eschwindigkeit des Fahrzeugs
weniger als 10
km/h ist.
Der vom Lautsprecher (vorn oder
hinten) ausgegebene
ton hilft zu
erkennen, ob sich das Hindernis
vorm oder hinterm Fahrzeug
befindet.
Einparkhilfe ausschalten
Schalten Sie in den Leerlauf. Die e inparkhilfe entbindet den
Fahrer keinesfalls von seiner
Aufmerksamkeitspflicht und seiner
V

erantwortung.
einparkhilfe

11 7
Partner2VP_de_Chap05_Securite_ed02-2016

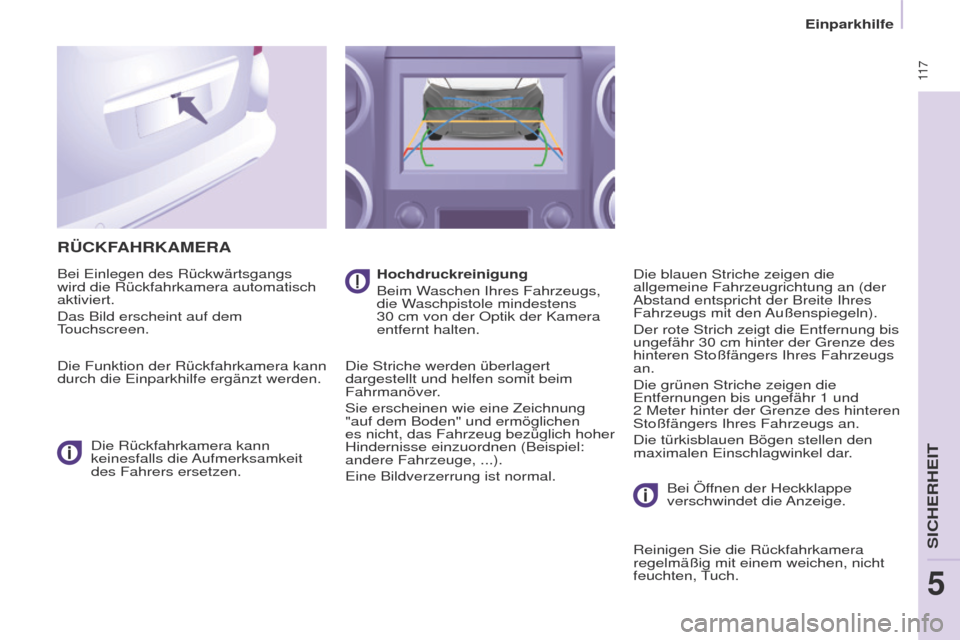

RÜCKFAHRKAMERA
Bei einlegen des Rückwärtsgangs
wird die Rückfahrkamera automatisch
aktiviert.
Das Bild erscheint auf dem
touchscreen.
Die Funktion der Rückfahrkamera kann
durch die

e inparkhilfe ergänzt werden.
Die Rückfahrkamera kann
keinesfalls die Aufmerksamkeit
des Fahrers ersetzen. Hochdruckreinigung
Beim Waschen Ihres Fahrzeugs,
die Waschpistole mindestens
30
cm von der Optik der Kamera
entfernt halten.
Die Striche werden überlagert
dargestellt und helfen somit beim
Fahrmanöver.
Sie erscheinen wie eine Zeichnung
"auf dem Boden" und ermöglichen
es nicht, das Fahrzeug bezüglich hoher
Hindernisse einzuordnen (Beispiel:
andere Fahrzeuge,
...).
e

ine Bildverzerrung ist normal.Die blauen Striche zeigen die
allgemeine Fahrzeugrichtung an (der
Abstand entspricht der Breite Ihres
Fahrzeugs mit den Außenspiegeln).
Der rote Strich zeigt die
e ntfernung bis
ungefähr 30
cm hinter der g renze des
hinteren Stoßfängers Ihres Fahrzeugs
an.
Die grünen Striche zeigen die
e

ntfernungen bis ungefähr 1 und
2
Meter hinter der g renze des hinteren
Stoßfängers Ihres Fahrzeugs an.
Die türkisblauen Bögen stellen den
maximalen
e inschlagwinkel dar.
Bei Öffnen der Heckklappe
verschwindet die Anzeige.
Reinigen Sie die Rückfahrkamera
regelmäßig mit einem weichen, nicht
feuchten,
t
uch.
einparkhilfe
SICHeRHeIt
5

ABS
ABS
11 8
Partner2VP_de_Chap05_Securite_ed02-2016

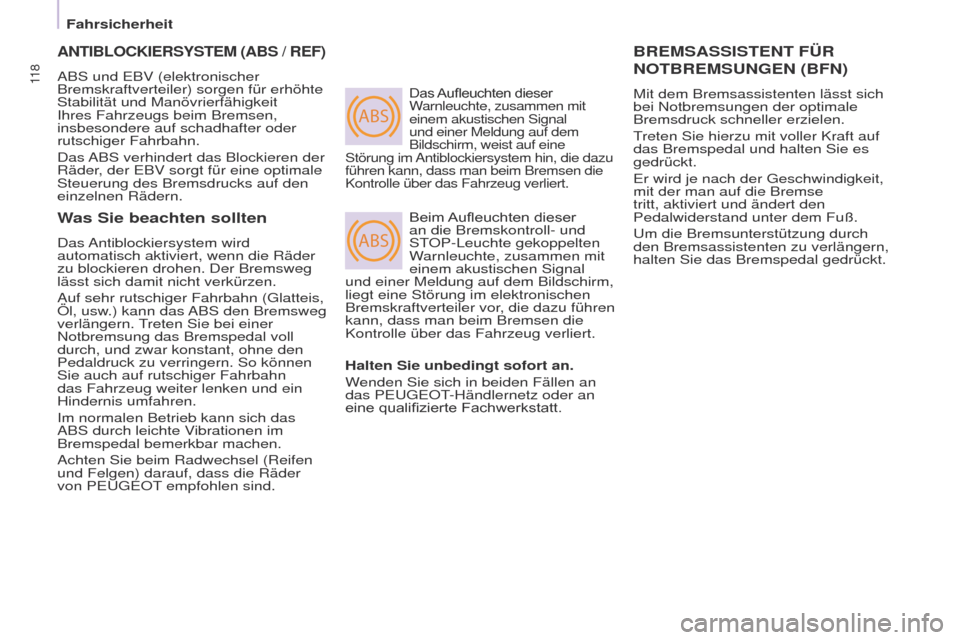

ANTIBLOCKIERSySTEM (ABS / REF)
ABS und eBV (elektronischer
Bremskraftverteiler) sorgen für erhöhte
Stabilität und Manövrierfähigkeit
Ihres Fahrzeugs beim Bremsen,
insbesondere auf schadhafter oder
rutschiger Fahrbahn.
Das
ABS verhindert das Blockieren der
Räder, der
e BV sorgt für eine optimale
Steuerung des Bremsdrucks auf den
einzelnen Rädern.
Das Aufleuchten dieser W
arnleuchte, zusammen mit
einem akustischen Signal
und einer Meldung auf dem
Bildschirm, weist auf eine
Störung im Antiblockiersystem hin, die dazu
führen kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Beim Aufleuchten dieser an die Bremskontroll- und
S
t
OP-Leuchte gekoppelten
W

arnleuchte, zusammen mit
einem akustischen Signal
und einer Meldung auf dem Bildschirm,
liegt eine Störung im elektronischen
Bremskraftverteiler vor, die dazu führen
kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
BREMSASSISTENT FÜR
N OTBREMSUNGEN (BFN)
Mit dem Bremsassistenten lässt sich
bei Notbremsungen der optimale
Bremsdruck schneller erzielen.
treten Sie hierzu mit voller Kraft auf
das Bremspedal und halten Sie es
gedrückt.
e

r wird je nach der g eschwindigkeit,
mit der man auf die Bremse
tritt, aktiviert und ändert den
Pedalwiderstand unter dem Fuß.
u

m die Bremsunterstützung durch
den Bremsassistenten zu verlängern,
halten Sie das Bremspedal gedrückt.
Was Sie beachten sollten
Das Antiblockiersystem wird
automatisch aktiviert, wenn die Räder
zu blockieren drohen. Der Bremsweg
lässt sich damit nicht verkürzen.
Auf sehr rutschiger Fahrbahn (
g latteis,
Öl, usw.) kann das ABS den Bremsweg
verlängern.
treten Sie bei einer
Notbremsung das Bremspedal voll
durch, und zwar konstant, ohne den
Pedaldruck zu verringern. So können
Sie auch auf rutschiger Fahrbahn
das Fahrzeug weiter lenken und ein
Hindernis umfahren.
Im normalen Betrieb kann sich das
ABS durch leichte V

ibrationen im
Bremspedal bemerkbar machen.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder
von P
euge O t
empfohlen sind. Halten Sie unbedingt sofort an.
W

enden Sie sich in beiden Fällen an
das P
euge O t
-Händlernetz oder an
eine

qualifizierte Fachwerkstatt.
Fahrsicherheit
