149
Partner2VP_de_Chap06_Accessoire_ed02-2016
Was Sie beachten sollten
Bei besonders starker Beanspruchung
(Ziehen der maximalen Anhängelast
an einer starken Steigung bei hoher
temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt die automatische

Abschaltung
der Klimaanlage dem Motor wieder
mehr Leistung.
Reifen
Prüfen Sie den Reifendruck an
Zugfahrzeug und Anhänger und
beachten Sie die empfohlenen
Reifendruckwerte. Abschnitt 7, Absatz "Füllstände"
Beim

Aufleuchten
der
W

arnleuchte für die
Kühlflüssigkeitstemperatur

anhalten und den Motor so
schnell wie möglich abstellen.Bremsen
Bei Zugbetrieb verlängert sich
der Bremsweg. Deshalb stets mit
mäßigem
tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen.
Zugbetrieb
Wir empfehlen Ihnen, Original-
P euge O t-Anhängerkupplungen
und -V
erkabelungen zu benutzen,
die schon bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden. Sie sollten die Vorrichtung
vom P
euge O t
-Händlernetz montieren
lassen.
Sollte die Montage nicht vom
P

euge O t
-Händlernetz ausgeführt
werden, muss der

e inbau unbedingt
unter Verwendung der elektrischen
Vorbereitung am Fahrzeugheck sowie
entsprechend den
e mpfehlungen des
Herstellers erfolgen.
e

rgänzend zu den oben aufgeführten
allgemeinen Hinweisen machen wir
Sie auf das Risiko des
e inbaus von
Anhängerkupplungen oder elektrischen
Zubehörteilen aufmerksam, die nicht
von P
euge O t
empfohlen werden.
Der

e inbau solcher Produkte kann eine
Fehlfunktion des
e lektroniksystems
Ihres Fahrzeugs nach sich ziehen.
Bitte erkundigen Sie sich zuvor beim
Hersteller.
Seitenwind
Die

Seitenwindempfindlichkeit

ist

größer

, deshalb angepasst und mit
mäßiger
g
eschwindigkeit fahren.
ABS/ESP
ABS und
e
SP wirken nur auf das
Fahrzeug, nicht auf den Anhänger oder
Wohnwagen.
Einparkhilfe
Wenn das Fahrzeug als Zugfahrzeug
benutzt wird, ist die
e
inparkhilfe hinten
unwirksam.
Abschnitt 9, Absatz "Kenndaten"
Zugbetrieb
ZuBeHÖR
6

150
Partner2VP_de_Chap06_Accessoire_ed02-2016
SCHWANENHALS-ANHäNGERKUPPLUNG
MIT
S CHLÜSSEL , OHNE W ERKZEUG

AUSBAUBAR
Präsentation
Die eingebaut gelieferte Schwanenhals-
Anhängerkupplung kann leicht
demontiert und wieder montiert werden.
Hierzu ist kein Werkzeug erforderlich.
Empfehlungen zu Montage und vor
jeglicher Verwendung
Prüfen Sie, dass der Schwanenhals richtig
verriegelt ist, indem Sie die folgenden
Punkte überprüfen:
- die grüne Kennzeichnung des Rads ist
sichtbar,
- das Sicherheitsschloss des Rads ist
nach hinten gerichtet,
- das Sicherheitsschloss ist geschlossen
und der Schlüssel abgezogen; das
Rad kann nicht mehr betätigt werden,
- der Schwanenhals darf sich in seiner
Halterung nicht mehr bewegen.
Vergessen Sie bei der Befestigung der
Anhängerkupplung nicht, das Kabel des
elektrischen Kabelstrangs anzuschließen.
Montage
Zugbetrieb

151
Partner2VP_de_Chap06_Accessoire_ed02-2016
Während der Verwendung
e
ntriegeln Sie die Vorrichtung
niemals, solange der Anhänger
oder der Lastenträger auf dem
Schwanenhals installiert ist.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss der Schwanenhals
ausgebaut und der Verschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig,
wenn der Schwanenhals die freie
Sicht auf das Kennzeichen oder die
Beleuchtung einschränken könnte.Demontage
Pflege
Der Schwanenhals kann nur dann
richtig funktionieren, wenn er selbst
sowie seine Halterung sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss
der Schwanenhals ausgebaut und der
Verschluss in die Halterung eingeführt
werden.
Zugbetrieb
ZuBeHÖR
6

152
Partner2VP_de_Chap06_Accessoire_ed02-2016Partner2VP_de_Chap06_Accessoire_ed02-2016
SONSTIGES ZUBEHÖR
Diese Zubehörteile, die auf Zuverlässigkeit
und Sicherheit getestet und zugelassen
wurden, sind alle für Ihr Fahrzeug
geeignet. e s steht Ihnen ein umfangreiches
Sortiment an empfohlenem Zubehör und
Originalteilen zur Verfügung.
eine weitere Produktpalette für die
Bereiche Komfort, Freizeit und Pflege
steht ebenfalls zur V

erfügung:
Alarmanlage, Diebstahlgravur,
Verbandskasten, Sicherheitsweste,
e

inparkhilfe vorne und hinten,
Warndreieck, Diebstahlschutzmutter
für Aluminiumfelgen, ...
Airbagtaugliche Vordersitzbezüge,
Sitzbank,
g ummimatten,
teppichmatten, Schneeketten,
Jalousien, Fahrradträger für
Heckklappe, ...
u

m die Pedale ungehindert betätigen
zu können:
-

achten Sie darauf, dass die
Fußmatten und die zugehörigen
Befestigungen korrekt ausgerichtet
sind,
-


legen Sie keinesfalls mehrere
Fußmatten übereinander

.Autoradio, Freisprecheinrichtung,
Lautsprecher, CD-Wechsler,
Navigationssystem,
u SB Box,
Multimedia-Set, ...
Bei allen Audio- und
telematikgeräten,
die angeboten werden, sind beim
e inbau eines g eräts aus dieser
Produktgruppe die Besonderheiten
des
g eräts und die Kompatibilität
mit den Leistungsmerkmalen der
Serienfahrzeugausstattung zu
berücksichtigen. Informieren Sie
sich zuvor bei einem Vertreter des
P
euge O t
-Händlernetzes.
Maximallast der Dachträger
-


Querträger auf Längsträgern: 75
kg
(diese
träger sind nicht mit dem
Multifunktionsdach kombinierbar)
Einbau von Funksendern
V

or dem nachträglichen e inbau eines
Funksenders mit Außenantenne an
Ihrem Fahrzeug empfehlen wir Ihnen,
sich an einen Vertreter des P
euge O t
-
Händlernetzes zu wenden.
Der P

euge O t
-V
ertragshändler kann
Sie über die
e igenschaften
der Funksender informieren
(Frequenzband, maximale
Sendeleistung, Antennenposition,
spezielle
e inbauvoraussetzungen),
die gemäß der Richtlinie über die
elektromagnetische
Verträglichkeit
von Kraftfahrzeugen (2004/104/
eg )
eingebaut werden können.
Schmutzfänger vorne, Schmutzfänger
hinten, Leichtmetallräder 15/17 Zoll,
Radkastenverkleidung, Lederlenkrad, ...
Scheibenwaschflüssigkeit, Reinigungs- und W artungsmittel für innen und
außen,
e rsatzglühlampen, ...
Der
e inbau eines nicht von
Automobiles P
euge O t

empfohlenen elektrischen

g erätes
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen, und empfehlen Ihnen, sich
an einen Vertreter des Händlernetzes
zu wenden, der Ihnen gerne die
empfohlenen
g eräte und Zubehörteile
zeigt.
Je nach Vertriebsland ist das Mitführen
von Sicherheitswesten, Warndreiecken
und
e rsatzglühlampen im Fahrzeug
Pflicht.
Ausrüstung

153
Partner2VP_de_Chap07_Verification_ed02-2016Partner2VP_de_Chap07_Verification_ed02-2016

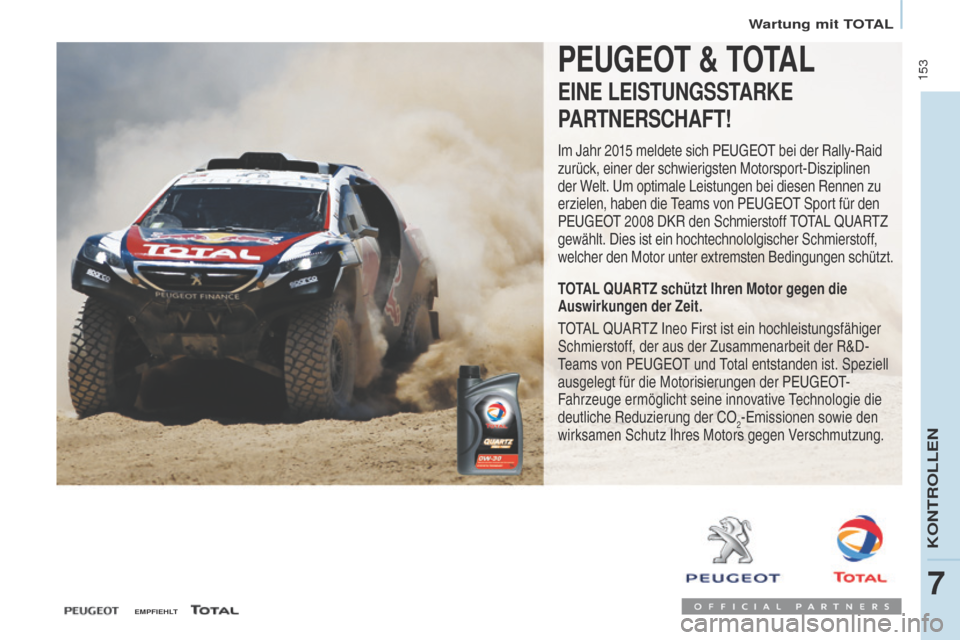

PEUGEOT & TOTAL
EINE LEISTUNGSSTARKE
PARTNERSCHAFT!
Im Jahr 2015 meldete sich PEUGEOT bei der Rally-Raid
z urück, einer der schwierigsten Motorsport-Disziplinen
der Welt. Um optimale Leistungen bei diesen Rennen zu
erzielen, haben die Teams von PEUGEOT Sport für den
PEUGEOT 2008
DKR den Schmierstoff TOTAL QUARTZ
gewählt. Dies ist ein hochtechnololgischer Schmierstoff,
welcher den Motor unter extremsten Bedingungen schützt.
TOTAL QUARTZ schützt Ihren Motor gegen die
Auswirkungen der Zeit.
TOTAL QUARTZ Ineo First ist ein hochleistungsfähiger
Schmierstoff, der aus der Zusammenarbeit der R&D-
Teams von PEUGEOT und Total entstanden ist. Speziell
ausgelegt für die Motorisierungen der PEUGEOT-
Fahrzeuge ermöglicht seine innovative Technologie die
deutliche Reduzierung der CO
2-Emissionen sowie den
wirksamen Schutz Ihres Motors gegen Verschmutzung.
EMPFIEHLT
KONtROLLeN
7
Wartung mit tOtAL

154
Partner2VP_de_Chap07_Verification_ed02-2016
ÖFFNEN DER MOTORHAUBE
Haubenstütze
Befestigen Sie die Haubenstütze in der
entsprechenden Aufnahme, die durch einen Aufkleber
auf der linken Seite des Fahrzeugs gekennzeichnet
ist, um die Motorhaube offen zu halten.
Rasten Sie die Haubenstütze vor dem Schließen
der Motorhaube vorsichtig in der zugehörigen
Klemme ein.
Außen
Heben Sie die Motorhaube etwas
an und schieben Sie Ihre flache
Hand

mit der Handfläche nach unten
dazwischen, um den Zugang zum
Hebel zu erleichtern.
Drücken Sie mit dieser Hand den
Hebel nach links und öf

fnen Sie die
Motorhaube.
Innen
Ziehen Sie den Hebel unter dem
Armaturenbrett an, um die Motorhaube
zu entriegeln.
Schließen
Senken Sie die Motorhaube ab und
lassen Sie sie aus geringer Höhe zufallen.
Überprüfen Sie, ob sie richtig eingerastet ist.
Öffnen Sie Motorhaube möglichst nicht bei
starkem Wind.
Öffnen der Motorhaube

155
Partner2VP_de_Chap07_Verification_ed02-2016Partner2VP_de_Chap07_Verification_ed02-2016
BENZINMOTOR
1. Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.

Behälter für Kühlflüssigkeit Batterieanschlüsse:
+

Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit
(Kupplung)
5. Luftfilter
6.

Ölmessstab7.

Motoröl- e infüllöffnung
8.
Behälter für
Servolenkungsflüssigkeit
KONtROLLeN
7
Motorraum

156
Partner2VP_de_Chap07_Verification_ed02-2016Partner2VP_de_Chap07_Verification_ed02-2016
DIESELMOTOR
4. Behälter für Bremsflüssigkeit und Hydraulikflüssigkeit (Kupplung)
5. Luftfilter
6.

Ölmessstab
7.


Motoröl-
e infüllöffnung 8.
Behälter für
Servolenkungsflüssigkeit
9.
e ntlüftungspumpe
(außer BlueHDi-Motor)
1.

Behälter für Flüssigkeit der
Frontscheibenwaschanlage
2.

Sicherungskasten
3.

Behälter

für

Motorkühlflüssigkeit Batterieanschlüsse:
+

Positiver Metallpunkt
-


Negativer Metallpunkt (Masse)
Seien Sie bei

Arbeiten im Motorraum bitte vorsichtig.
Motorraum

157
Partner2VP_de_Chap07_Verification_ed02-2016Partner2VP_de_Chap07_Verification_ed02-2016
FÜLLSTäNDE
Ölwechsel
er muss unbedingt entsprechend
dem W artungsplan des Herstellers
in den vorgesehenen Abständen
vorgenommen werden. Über die
Vorschriften können Sie sich beim
P
euge O t
-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den
Ölmessstab heraus.
Prüfen Sie den Füllstand nach
dem Befüllen (Maximum niemals
überschreiten).
Denken Sie daran, den Deckel wieder
auf den Behälter zu schrauben, bevor
Sie die Motorhaube wieder schließen.
Füllstand der Bremsflüssigkeit
Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller
empfohlenen, den DO
t 4 Normen
entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem
Behälter
befindlichen Markierungen MINI
und MAXI stehen.
Wenn Sie häufig Bremsflüssigkeit nachfüllen müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des P euge O t
-Händlernetzes
oder

von einer qualifizierten Fachwerkstatt
beheben lassen sollten.
Kontrollleuchten
Wenn Sie die Motorabdeckung
entfernen / wieder einbauen
müssen, gehen Sie vorsichtig zu
Werke, damit die Befestigungsklammern
nicht beschädigt werden.
Ölstand
es wird empfohlen, den Ölstand alle
5000 km zu kontrollie ren und falls
notwendig, Öl zwischen 2 Ölwechseln
nachzufüllen.
Die Kontrolle erfolgt bei waagerecht
stehendem Fahrzeug und kaltem
Motor mit Hilfe des Ölmessstabes.
Ölmessstab
Wahl des Viskositätsgrades
Das Öl muss in jedem Fall
entsprechend dem Wartungsplan
den Qualitätsnormen des Herstellers
genügen.
Diese Kontrollen gehören zur gängigen Pflege und u nterhaltung Ihres Fahrzeugs und dienen
der
e rhaltung seines guten Betriebszustands.
Informieren Sie sich über die diesbezüglich
geltenden Vorschriften im P
euge O t
-Händlernetz
oder im Service-/

g arantieheft, das sich in der Mappe
mit

den Borddokumenten befindet.
Die Kontrolle durch die Leuchten
des Kombiinstruments wird
in Abschnitt 3 behandelt,
u
nterabschnitt "Bedienungseinheit".
2 Markierungen auf dem
Ölmessstab:
A = Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an einen Vertreter des
P
euge O t
-Händlernetzes oder
eine

qualifizierte Fachwerkstatt.
B = Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
u

m die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf Dauer zu
gewährleisten, darf dem Motoröl kein
Zusatzmittel beigegeben werden.
KONtROLLeN
7
Füllstände

158
Partner2VP_de_Chap07_Verification_ed02-2016Partner2VP_de_Chap07_Verification_ed02-2016
Füllstand der Kühlflüssigkeit
Verwenden Sie ausschließlich die vom
Hersteller empfohlene Flüssigkeit.
Andernfalls laufen Sie g efahr, den Motor
schwer zu beschädigen.
Bei warmem Motor reguliert der
Motorventilator die
temperatur der


Kühlflüssigkeit.
Da er aus diesem Grunde
auch nach

Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem
das Kühlsystem unter Druck steht, darf
frühestens eine Stunde nach Abstellen
des Motors daran gearbeitet werden.
u

m jedes Risiko einer Verbrühung
zu vermeiden, schrauben Sie
den Verschluss zunächst nur um
1/4
u mdrehung auf und lassen Sie
den Druck absinken. Wenn der
Druck abgesunken ist, können Sie
den Verschluss ganz entfernen und
Kühlflüssigkeit
nachfüllen.
Wenn Sie häufig Kühlflüssigkeit nachfüllen müssen, deutet dies auf einen Defekt hin,
den Sie so schnell wie möglich von einem
Vertreter des P euge O t
-Händlernetzes
beheben lassen sollten.
Flüssigkeitsstand der
Servolenkung
Schrauben Sie bei eben geparktem Fahrzeug
und kaltem Motor den mit dem Messstab
verbundenen Deckel ab und kontrollieren Sie
den Füllstand. Die Flüssigkeit muss zwischen
den Markierungen MINI und MAXI stehen.
Zur Regeneration des Partikelfilters empfiehlt es sich, bei entsprechender V

erkehrslage sobald wie möglich für
mindestens fünf Minuten mit einer
g

eschwindigkeit von 60 km/h oder mehr
zu fahren (bis die Meldung verschwindet
und die Service-Kontrollleuchte erlischt).
Während der Regeneration
des
Partikelfilters kann es zu
Relaisgeräuschen unter dem


Armaturenbrett kommen.
Falls die Meldung weiterhin angezeigt
wird und die Kontrollleuchte nicht
erlischt, wenden Sie sich bitte an das
P
euge O t
-Händlernetz oder eine
qualifizierte

Fachwerkstatt.
Nachfüllen
Die Flüssigkeit muss zwischen den auf
dem

Ausdehnungsgefäß


befindlichen

Markierungen MINI und


MAXI
stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den
Kühlkreislauf von einem Vertreter
des P
euge
O
t
-Händlernetzes oder
von


einer

qualifizierten

Fachwerkstatt

überprüfen.
Füllstand der
Scheibenwaschanlage
Zur optimalen Reinigung und zu Ihrer
eigenen Sicherheit raten wir Ihnen,
die von P euge O t
empfohlenen
Reinigungsmittel zu verwenden.
u

m ein optimales Reinigungsergebnis
zu erzielen und ein
e infrieren zu
vermeiden, sollte diese Flüssigkeit
nicht einfach mit Wasser aufgefüllt
oder durch Wasser ersetzt werden.
Inhalt des Scheibenwaschbehälters:
ca. 3 Liter
Flüssigkeitsstand
Dieselzusatz (Diesel mit
Partikelfilter)
Nachfüllen
Der Zusatz muss unbedingt und
unverzüglich von einem Vertreter
des P
euge O t
-Händlernetzes oder
von

einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Verbrauchte Betriebsstoffe
Vermeiden Sie längeren Hautkontakt
mit Altöl.
Die Bremsflüssigkeit ist schädlich und
stark ätzend.
g

ießen Sie Altöl, Brems-, oder
Kühlflüssigkeit
nicht in die Kanalisation
oder ins

e rdreich, sondern entsorgen
sie diese in den vom P
euge O t
-
Händlernetz dafür bereitgestellten
Containern.
Der Mindeststand des Dieselzusatzes
wird


Ihnen

durch

das

Aufleuchten


der

Service-Kontrollle

uchte angezeigt,
verbunden mit einem akustischen
Signal und einer Meldung am
Bildschirm.
e

rfolgt dies bei laufendem Motor,
deutet es auf eine Sättigung
des

Partikelfilters

hin

(sehr

langer Stadtfahrbetrieb: geringe g

eschwindigkeit, lange Staus usw.).
Füllstände
