Peugeot Partner Tepee 2017 Instrukcja Obsługi (in Polish)

149
Partner2VP_pl_Chap06_Accessoire_ed02-2016
Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych warunkach
(maksymalne obciążenie holowane na
wzniesieniu w wysokiej temperaturze
otoczenia), silnik automatycznie
ogranicza swoją moc. W takim przypadku
automatyczne wyłączenie klimatyzacji
umożliwia odzyskanie mocy silnika.
Ogumienie
Sprawdzić ciśnienie w ogumieniu
pojazdu holującego i
przyczepy,
przestrzegając przy tym zalecanych
wartości ciśnienia. Rubryka 7, część "Poziomy płynów".
W razie zapalenia się
kontrolki temperatury płynu
chłodzącego należy jak
najszybciej zatrzymać pojazd
i wyłączyć silnik.
h
amulce
Podczas holowania wydłuża się droga
hamowania. Należy jechać z umiarkowaną
prędkością, redukować biegi w
odpowiednim
czasie, hamować progresywnie.hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
PEUGEOT, które przeszły testy
wytrzymałościowe dostosowane do
konstrukcji samochodu i powierzenie
ich montażu ASO sieci PEUGEOT.
W przypadku montażu poza
siecią PEUGEOT, montaż musi
być wykonany bezwzględnie
z
wykorzystaniem istniejącego
wyposażenia elektrycznego
z
tyłu samochodu oraz zgodnie
z
zaleceniami producenta.
Zgodnie z ogólnymi zaleceniami
opisanymi powyżej zwracamy
Państwa uwagę na niebezpieczeństwo
związane z montażem haka
lub wyposażenia elektrycznego
nieposiadającego referencji
PEUGEOT. Montaż może spowodować
usterkę elektroniki samochodu. Przed
ich montażem należy skontaktować się
z producentem.
Wiatr boczny
Wrażliwość na wiatr boczny jest
zwiększona. Należy prowadzić pojazd
elastycznie i z

umiarkowaną

prędkością.
ABS/ESC
Systemy ABS lub ESC działają jedynie
w

samochodzie, a nie w

przyczepie.
Pomoc przy parkowaniu
W przypadku jazdy z

przyczepą
system pomocy przy parkowaniu tyłem
jest wyłączony.
Rubryka 9, część "Elementy
identyfikacyjne".
Hak holowniczy
AKCESORIA
6

150
Partner2VP_pl_Chap06_Accessoire_ed02-2016
hAK hOLOWNICZY TYP u " ŁAB ę DZIA
SZY

j A " DEMONTOWANY

NA KL

u CZYK ,
BEZ
uż YCIA
NARZ
ę DZI
Prezentacja
Hak holowniczy typu "łabędzia
szyja" można łatwo zamontować
i zdemontować. Czynności te nie
wymagają użycia narzędzi.
Zalecenia przy montażu i
przed
przystąpieniem do użytkowania
Sprawdzić, czy "łabędzia szyja" jest
prawidłowo zablokowana, kontrolując
następujące punkty:
-

zielony znak pokrętła jest widoczny
,
-

zamek zabezpieczający pokrętła
jest skierowany do tyłu,
-


zamek zabezpieczający jest
zamknięty

, a klucz wyjęty; nie
można już poruszyć pokrętłem,
-

"łabędzia szyja" nie powinna

w ogóle poruszać się we wsporniku.
Podczas zaczepiania przyczepy nie
należy zapomnieć o
podłączeniu
wiązki elektrycznej.
Montaż
Hak holowniczy

151
Partner2VP_pl_Chap06_Accessoire_ed02-2016
Podczas użytkowania
Nigdy nie odblokowywać
urządzenia, dopóki do "łabędziej szyi"
przyczepiona jest przyczepa albo
zamontowano na niej bagażnik.
Po użytkowaniu
Podczas jazdy bez przyczepy
albo bez bagażnika na haku, "łabędzią
szyję" należy zdemontować i
włożyć
zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w
których "łabędzia
szyja" mogłaby zasłaniać tablicę
rejestracyjną albo światła.Demontaż
Konserwacja
Prawidłowe działanie jest możliwe
tylko wtedy, gdy "łabędzia szyja" i jej
wspornik pozostają czyste.
Przed myciem samochodu
strumieniem pod wysokim ciśnieniem
"łabędzią szyję" należy zdemontować
i
włożyć zaślepkę ochronną we
wspornik.
Hak holowniczy
AKCESORIA
6

152
Partner2VP_pl_Chap06_Accessoire_ed02-2016Partner2VP_pl_Chap06_Accessoire_ed02-2016
INNE AKCESORIA
Wszystkie akcesoria i części,
przetestowane i spełniające wymagania
dotyczące niezawodności i
bezpieczeństwa,
przystosowane są do Państwa samochodu.
w
ofercie znajduje się duży wybór
oryginalnych części zamiennych.
W ofercie znajdą Państwo również inne
elementy wyposażenia obejmującego
komfort, wyposażenie podróżne oraz
środki konserwacyjne:
Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, wspomaganie
przy parkowaniu przodem i
tyłem, trójkąt
ostrzegawczy,śruby przeciwkradzieżowe do felg
ze stopu lekkiego...
Pokrowce dostosowane do foteli
przednich z bocznymi poduszkami
powietrznymi, kanapa, dywanik
gumowy, dywanik wykładzinowy,
łańcuchy śniegowe, żaluzje, bagażnik
rowerowy na klapę bagażnika, ...
Aby nie blokować pedałów:
-

należy prawidłowo zamocować
dywanik,
-


nigdy nie kłaść jednego dywanika
na drugim. Radioodtwarzacze, zestaw


głośnomówiący, głośniki, zmieniarka CD,
nawigacja, USB Box, zestaw wideo...
Bez względu na sprzęt audio i telematyki
dostępny na rynku, przed montażem
wyposażenia audio, należy zapoznać
się z informacjami dotyczącymi
specyfikacji i kompatybilności
sprzętu z wyposażeniem seryjnym
zamontowanym w samochodzie.
Szczegółowe informacje na ten temat
można uzyskać w
ASO sieci PEUGEOT
.
Maksymalne obciążenie relingów
dachowych
- Pałąki poprzeczne na relingach
wzdłużnych: 75
kg (pałąki te nie
mogą być montowane na dachu
Zenith).
Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z
użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się
z
przedstawicielem marki PEUGEOT.
W sieci PEUGEOT można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą
zostać zamontowane, zgodnie
z
Dyrektywą o Kompatybilności
Elektromagnetycznej Sprzętu
samochodowego (2004/104/CE). Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17
cali, obicie nadkoli, kierownica
z pokryciem skórzanym, ...
Płyn spryskiwacza reflektorów, środki
do czyszczenia i konserwacji wnętrza
i
zewnętrznych
elementów samochodu,
żarówki zapasowe, ...
Montaż wyposażenia
i akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles PEUGEOT, może
spowodować usterkę elektronicznego
systemu samochodu. Prosimy
zwrócić uwagę na tę informację
i
skontaktować się z przedstawicielem
Marki, który przedstawi Państwu
gamę zatwierdzonego wyposażenia
i
akcesoriów.
W zależności od kraju sprzedaży
samochodu, kamizelka odblaskowa,
trójkąt ostrzegawczy, żarówki
zapasowe są obowiązkowym
wyposażeniem samochodu.
Wyposażenie

153
Partner2VP_pl_Chap07_Verification_ed02-2016Partner2VP_pl_Chap07_Verification_ed02-2016

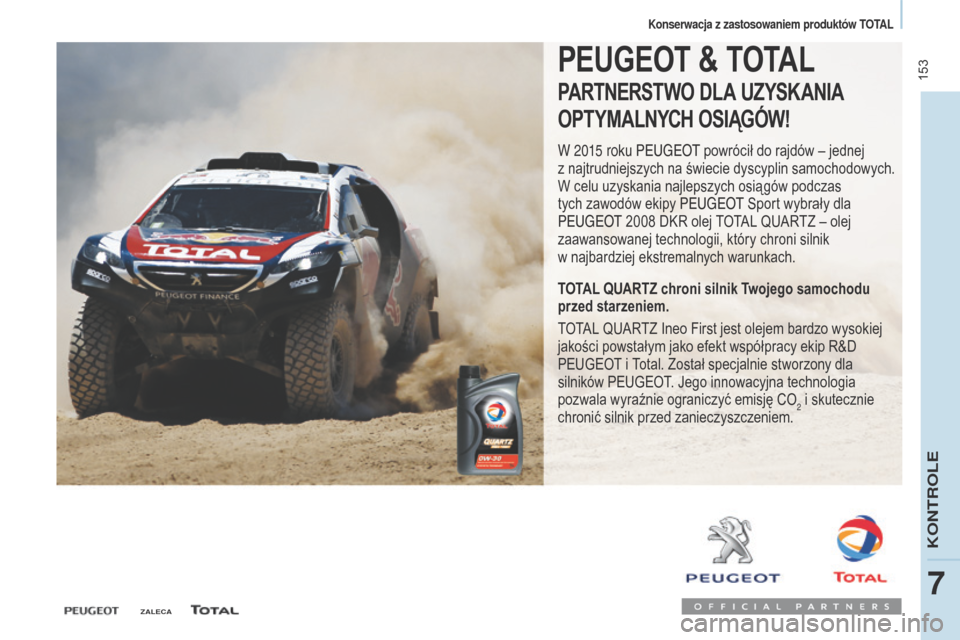

PEugEOT & TOTAL
PARTNERSTWO DLA uZYSKANIA
OPTYMALNYC h

OSI
ą
gó
W
!
W 2015 roku PEUGEOT powrócił do rajdów – jednej
z najtrudniejszych na świecie dyscyplin samochodowych.
W celu uzyskania najlepszych osiągów podczas
tych zawodów ekipy PEUGEOT Sport wybrały dla
PEUGEOT


2008 DKR olej TOTAL QUARTZ – olej
zaawansowanej technologii, który chroni silnik
w
najbardziej ekstremalnych warunkach.
TOTAL QuA RTZ chroni silnik Twojego samochodu
przed starzeniem.
TOTAL QUARTZ Ineo First jest olejem bardzo wysokiej
jakości powstałym jako efekt współpracy ekip R&D
PEUGEOT i Total. Został specjalnie stworzony dla
silników PEUGEOT. Jego innowacyjna technologia
pozwala wyraźnie ograniczyć emisję CO
2 i skutecznie
chronić silnik przed zanieczyszczeniem.
ZALECA
KONTROLE
7
Konserwacja z zastosowaniem produkt

154
Partner2VP_pl_Chap07_Verification_ed02-2016
OTWIERANIE POKRYWY SILNIKA
Podpórka

pokrywy silnika
Zamocować podpórkę w gnieździe
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w
lewo.
Otworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
Opuścić pokrywę i puścić ją
w końcowej fazie. Sprawdzić
zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.
Otwieranie pokrywy silnika

155
Partner2VP_pl_Chap07_Verification_ed02-2016Partner2VP_pl_Chap07_Verification_ed02-2016
SILNIK BENZYNOWY
1. Zbiornik płynu spryskiwacza
przedniej szyby.
2.

Skrzynka bezpieczników
.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo ostrożnym.
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju.7.

Wlew oleju silnikowego.
8.
Zbiornik płynu układu
kierowniczego ze wspomaganiem.
KONTROLE
7
Pod pokrywą silnika

156
Partner2VP_pl_Chap07_Verification_ed02-2016Partner2VP_pl_Chap07_Verification_ed02-2016
SILNIK DIESLA
4. Zbiornik płynu hamulcowego i do
sprzęgła.
5.

Filtr powietrza.
6.


Ręczny wskaźnik poziomu oleju.
7.


Wlew oleju silnikowego. 8.

Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9.

Pompa zasysająca
(oprócz silnika BlueHDi).
1.

Zbiornik płynu spryskiwacza
przedniej szyby
.
2.

Skrzynka bezpieczników

.
3.

Zbiornik płynu chłodzącego silnika. Końcówki akumulatora:
+


Punkt metalowy dodatni.
-


Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być ba

rdzo ostrożnym.
Pod pokrywą silnika

157
Partner2VP_pl_Chap07_Verification_ed02-2016Partner2VP_pl_Chap07_Verification_ed02-2016
POZIOMY PŁYN ó W
W

ymiana oleju
Operacja konieczna do wykonania
zgodnie z planem obsługowym
producenta. Niezbędne informacje
dostępne są w ASO sieci PEUGEOT.
Przed napełnieniem wyjąć ręczny
wskaźnik poziomu oleju.
Po napełnieniu sprawdzić poziom
(nigdy nie przekraczać poziomu
maksymalnego).
Przed zamknięciem pokrywy silnika
należy dokręcić korek wlewu oleju.
Poziom płynu hamulcowego
Wymianę płynów należy
bezwzględnie przeprowadzać po
upływie przewidzianych okresów
czasu, stosownie do planu obsługi
sporządzonego przez producenta.
Używać płynów zalecanych przez
producenta, spełniających wymagania
norm DOT4.
Poziom płynu musi mieścić się
między oznaczeniami MINI i MAXI
zaznaczonymi na zbiorniku.
Konieczność częstego dolewania płynu
oznacza usterkę, należy jak najszybciej
sprawdzić układ w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Kontrolki
W przypadku konieczności
demontażu / montażu ozdobnej
osłony silnika należy postępować
ostrożnie, tak by nie uszkodzić spinek
mocujących.
Poziom oleju
Zaleca się sprawdzać poziom oleju
co 5000 km i uzupełniać go, jeśli to
konieczne, między wymianami podczas
przeglądu.
Poziom sprawdza się przy zimnym silniku,
w samochodzie ustawionym na poziomym
podłożu, przy użyciu wskaźnika ręcznego.
Wskaźnik poziomu oleju (bagnet)
Wybór klasy lepkości
We wszystkich przypadkach wybrany
olej musi spełniać wymagania podane
w planie obsługowym producenta.
Przedstawione poniżej czynności
stanowią element bieżącej
eksploatacji pojazdu. Niezbędne
informacje dostępne są w ASO sieci
PEUGEOT oraz w książce serwisowej
i gwarancyjnej dołączonej do
dokumentacji samochodu.
Weryfikacja z wykorzystaniem
kontrolek znajdujących się
w zestawie wskaźników została
opisana w rubryce 3, w części
"Stanowisko kierowcy".
2 oznaczenia poziomu na
wskaźniku:
A = maxi.
W przypadku przekroczenia
tego oznaczenia należy
skontaktować się z ASO sieci
PEUGEOT lub z warsztatem
specjalistycznym.
b = mini.
Nigdy nie doprowadzać do


obniżenia poziomu poniżej
tego oznaczenia.
Aby zapewnić niezawodność
silnika i systemu oczyszczania
spalin, nie należy stosować
dodatków do oleju silnikowego.
KONTROLE
7
Poziomy płynów

158
Partner2VP_pl_Chap07_Verification_ed02-2016Partner2VP_pl_Chap07_Verification_ed02-2016
Poziom płynu chłodzącego
Należy używać wyłącznie płynu
zalecanego przez producenta.
W innym przypadku istnieje
niebezpieczeństwo poważnego
uszkodzenia silnika.
Gdy silnik jest ciepły, temperatura
płynu chłodzącego jest regulowana
przez elektrowentylator. Może on
funkcjonować pomimo wyjęcia klucza
ze stacyjki. Biorąc ponadto pod
uwagę, że układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę
od wyłączenia silnika.
Aby uniknąć poparzeń, należy odkręcić
korek o ćwierć obrotu, co spowoduje
spadek ciśnienia. Gdy ciśnienie
spadnie, odkręcić korek całkowicie
i uzupełnić poziom płynu chłodzącego.
Konieczność częstego dolewania
płynu oznacza usterkę, należy jak
najszybciej sprawdzić układ w ASO
sieci PEUGEOT.
Poziom płynu układu
kierowniczego ze wspomaganiem
Samochód należy ustawić poziomo, a silnik
powinien być zimny. Odkręcić korek połączony ze
wskaźnikiem i sprawdzić poziom płynu, który musi
znajdować się między oznaczeniami MINI i MAXI.
Aby zregenerować filtr, gdy tylko
warunki drogowe na to pozwolą,
należy zwiększyć prędkość do 60
km/h
lub więcej i utrzymać tę prędkość
co najmniej przez 5 minut (aż do
zniknięcia komunikatu i zgaśnięcia
kontrolki serwisowej).
W trakcie regeneracji filtra cząstek
stałych, spod deski rozdzielczej mogą
dochodzić specyficzne odgłosy.
Jeżeli komunikat jest nadal
wyświetlany i kontrolka zapalona,
należy skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
u

zupełnianie poziomu płynu
Poziom płynu musi mieścić się
między oznaczeniami MINI i

MAXI
zaznaczonymi na zbiorniku
wyrównawczym. Jeżeli ilość
dolanego płynu przekracza 1 litr,
należy skontrolować układ w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Poziom płynu spryskiwaczy
szyby
Aby uzyskać optymalną jakość
spryskiwania, decydującą nieraz
o
bezpieczeństwie, zalecamy
stosowanie produktów gamy
PEUGEOT.
Aby zapewnić optymalne oczyszczanie
i uniknąć zamarzania, do uzupełnienia
lub do wymiany płynu nie należy
stosować wody.
Pojemność zbiornika spryskiwacza:
około 3 litry.
Poziom dodatku do oleju
napędowego (diesel
z

filtrem
cząstek stałych)
uzupełnienie
Uzupełnienie poziomu dodatku musi
być jak najszybciej wykonane w
ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Zużyte oleje i płyny
Należy unikać kontaktu zużytego oleju
ze skórą.
Płyn hamulcowy jest bardzo szkodliwy
i korozyjny.
Nie należy wylewać zużytego oleju,
płynu hamulcowego lub płynu
chłodzącego do kanalizacji lub
na ziemię tylko do odpowiednich
pojemników dostępnych w ASO sieci
PEUGEOT.
Minimalny poziom dodatku
sygnalizowany jest poprzez zapalenie
się kontrolki serwisowej i pojawienie
się na ekranie komunikatu.
Jeżeli kontrolka zapali się przy
pracującym silniku, oznacza to
początek zapychania się filtra cząstek
stałych (wyjątkowo długa jazda
po mieście: mała prędkość, długie
korki...).
Poziomy płynów
