Peugeot Partner Tepee 2017 Manual do proprietário (in Portuguese)

189
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016
Fusíveis do habitáculo
Fusíveis F Amperes
A Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relé dos retrovisores rebatíveis
5 15 Relé
de tomada para equipamento frigorífico
AJuDA R

190
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

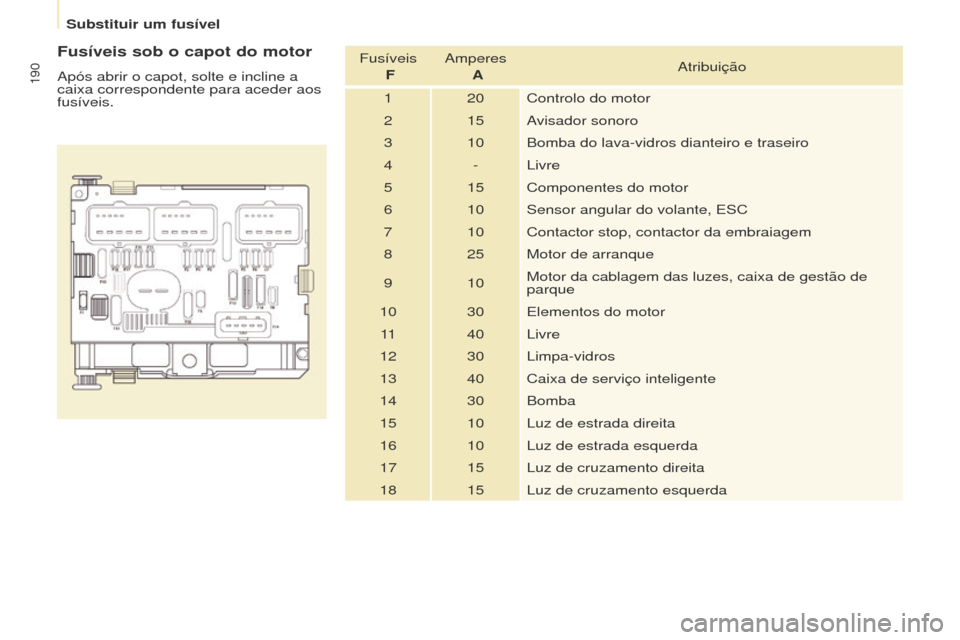

Fusíveis sob o capot do motor
Após abrir o capot, solte e incline a
caixa correspondente para aceder aos
fusíveis.Fusíveis
F Amperes
A Atribuição
1 20 Controlo do motor
2 15 Avisador sonoro
3 10 Bomba do lava-vidros dianteiro e traseiro
4 - Livre
5 15 Componentes do motor
6 10 Sensor angular do volante, ESC
7 10 Contactor stop, contactor da embraiagem
8 25 Motor de arranque
9 10 Motor da cablagem das luzes, caixa de gestão de
parque
10 30 Elementos do motor 11 40 Livre
12 30 Limpa-vidros
13 40 Caixa de serviço inteligente
14 30 Bomba
15 10 Luz de estrada direita
16 10 Luz de estrada esquerda
17 15 Luz de cruzamento direita
18 15 Luz de cruzamento esquerda
Substituir um fusível

191
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

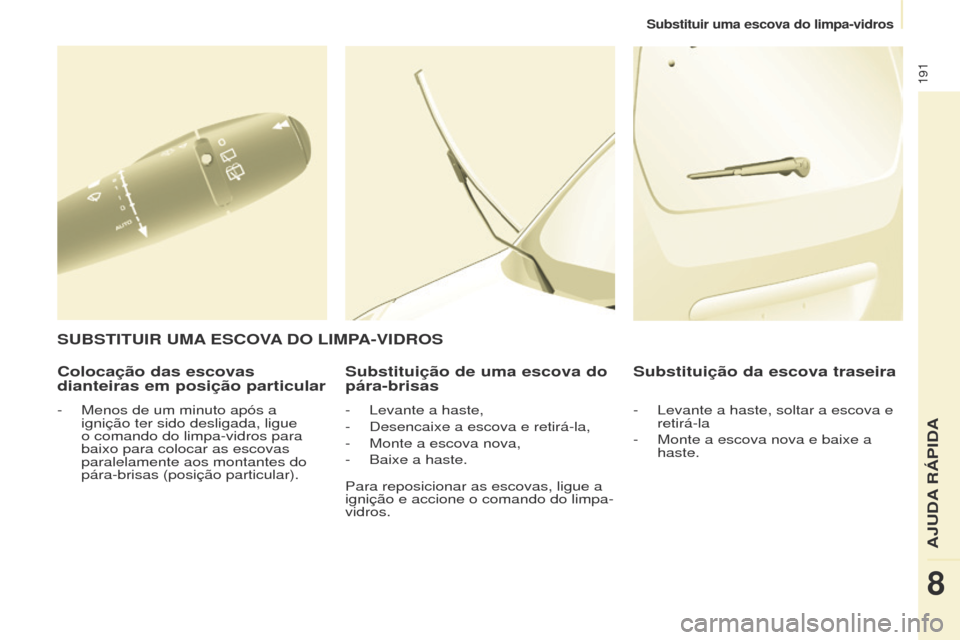

Colocação das escovas
dianteiras em posição particularSubstituição de uma escova do
pára-brisas
- Levante a haste,
-
Desencaixe a escova e retirá-la,
-


Monte a escova nova,
-


Baixe a haste.
Substituição da escova traseira
- Levante a haste, soltar a escova e
retirá-la
-

Monte a escova nova e baixe a
haste.
SUBSTITUIR UMA ESCOVA DO LIMPA - VIDROS
- Menos de um minuto após a
ignição ter sido desligada, ligue
o comando do limpa-vidros para
baixo para colocar as escovas
paralelamente aos montantes do
pára-brisas (posição particular).
Para reposicionar as escovas, ligue a
ignição e accione o comando do limpa-
vidros.
AJuDA R

192
Partner2VP_pt_Chap08_Aide-rapide_ed02-2016Partner2VP_pt_Chap08_Aide-rapide_ed02-2016

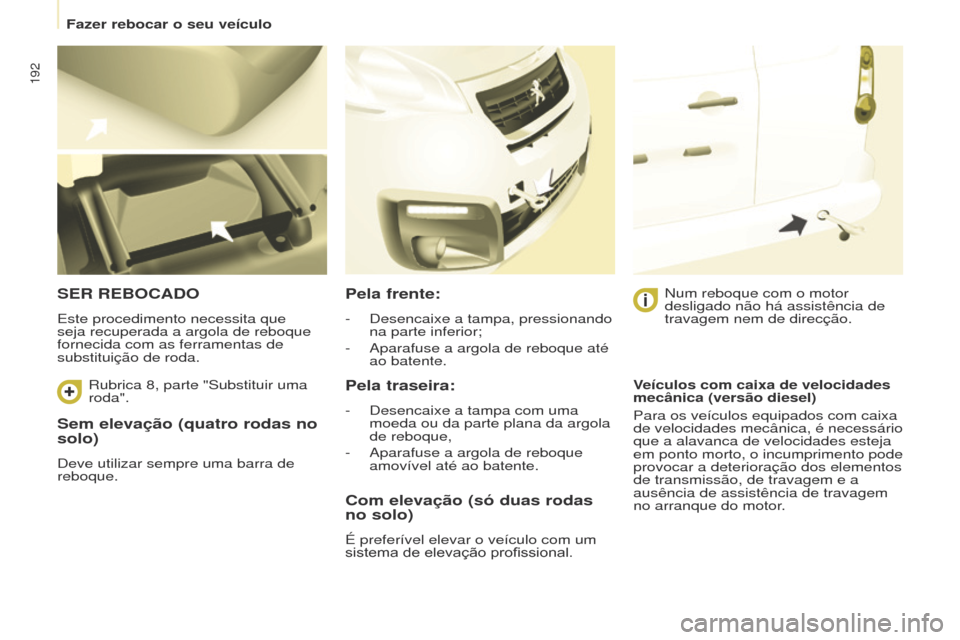

Sem elevação (quatro rodas no
solo)
Deve utilizar sempre uma barra de
reboque.
SER REBOCADO
Este procedimento necessita que
seja recuperada a argola de reboque
fornecida com as ferramentas de
substituição de roda.
Pela frente:
- Desencaixe a tampa, pressionando
na parte inferior;
-

Aparafuse a argola de reboque até
ao batente.
Pela traseira:
- Desencaixe a tampa com uma
moeda ou da parte plana da argola
de reboque,
-

Aparafuse a argola de reboque
amovível até ao batente. Num reboque com o motor
desligado não há assistência de
travagem nem de direcção.
Com elevação (só duas rodas
no solo)
É preferível elevar o veículo com um
sistema
de elevação profissional.Veículos com caixa de velocidades
mecânica (versão diesel)
Para os veículos equipados com caixa
de velocidades mecânica, é necessário
que a alavanca de velocidades esteja
em ponto morto, o incumprimento pode
provocar a deterioração dos elementos
de transmissão, de travagem e a
ausência de assistência de travagem
no arranque do motor.
Rubrica 8, parte "Substituir uma
roda".
Fazer rebocar o seu veículo

193
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

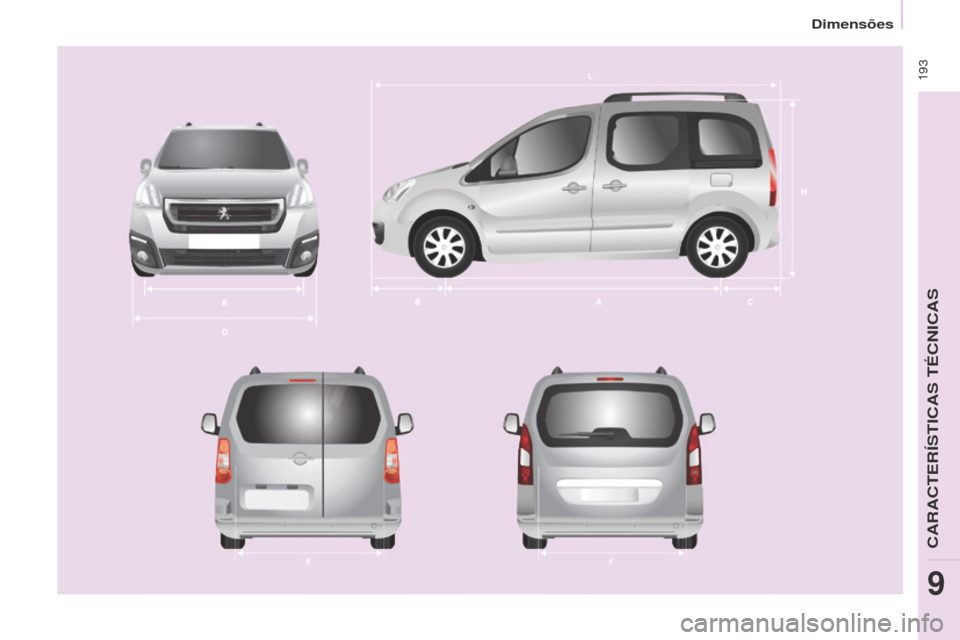

Dimensões
CARACtER

194
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

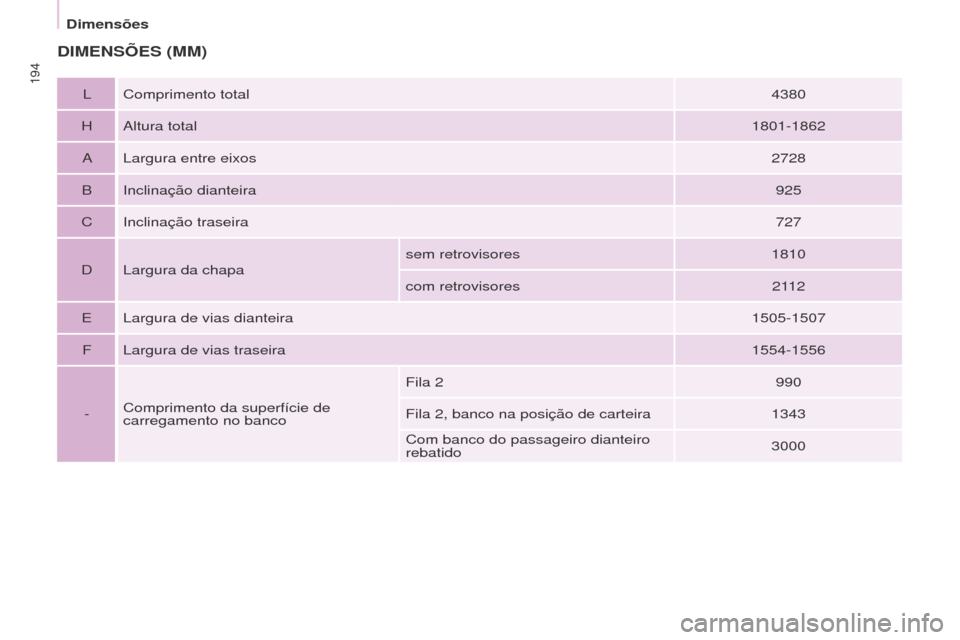

DIMENSÕES (MM)
L Comprimento total4380
H Altura total 1801-1862
A Largura entre eixos 2728
B Inclinação dianteira 925
C Inclinação traseira 727
D Largura da chapa sem retrovisores
1810
com retrovisores 2112
E Largura de vias dianteira 1505-1507
F Largura de vias traseira 1554-1556
- Comprimento da superfície de
carregamento no banco Fila 2
990
Fila 2, banco na posição de carteira 1343
Com banco do passageiro dianteiro
rebatido 3000
Dimensões

195
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

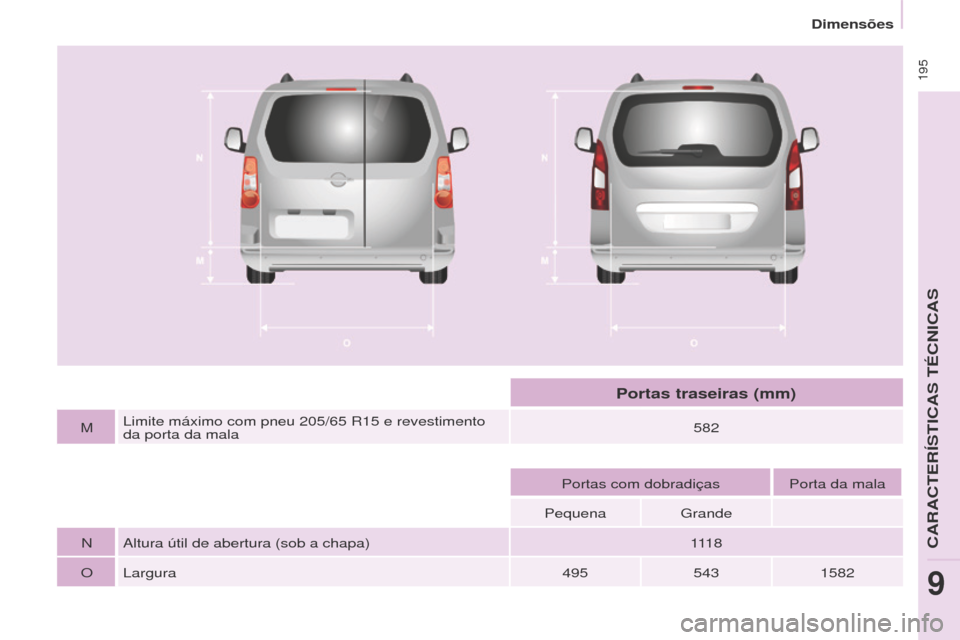

MLimite máximo com pneu 205/65 R15 e revestimento
da porta da mala 582
Portas com dobradiças Porta da mala
Pequena
g

rande
N Altura útil de abertura (sob a chapa) 111 8
O Largura 4955431582
Portas traseiras (mm)
Dimensões
CARACtER

196
Partner2VP_pt_Chap09_Caract-technique_ed02-2016
Partner2VP_pt_Chap09_Caract-technique_ed02-2016

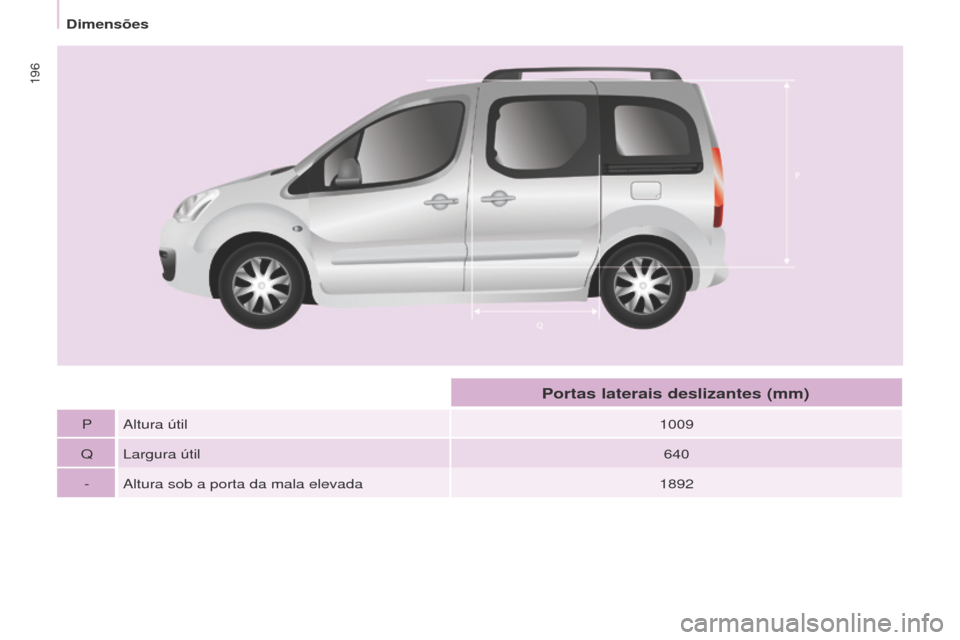

P Altura útil1009
Q Largura útil 640
- Altura sob a porta da mala elevada 1892
Portas laterais deslizantes (mm)
Dimensões

197
Partner2VP_pt_Chap09_Caract-technique_ed02-2016Partner2VP_pt_Chap09_Caract-technique_ed02-2016
CARACTERÍSTICAS DAS
MOT
ORI z AÇÕES
As características da motorização
(cilindrada, potência máxima, regime
máximo, energia, emissão de CO
2...)
relativas à sua viatura estão indicadas
no

certificado

de

matrícula.
Estes características correspondem
aos valores homologados no banco
do motor, consoante as condições
definidas

pela

Regulamentação

Europeia (directiva 1999/99/CE).
Para mais informações, consulte
a página da Internet da marca,
documentação comercial do modelo.
Dirija-se à rede PE

ug
EO
t
ou a uma
oficina


qualificada.
PESOS E CARGAS REBOCÁVEIS
Estes valores, expressos em kg, estão
mencionados na placa ou etiqueta do
construtor.
As cargas rebocáveis, ligadas à
sua viatura, são mencionadas no
certificado de matrícula.
O peso em ordem de marcha (MOM)
é igual à tara + condutor (75
kg) +
depósito a 90%.
Os valores de M
t RA e das cargas
rebocáveis indicados são válidos para
uma altitude máxima de 1000
metros.
O valor de carga rebocável
mencionada deve ser reduzida em
10% por etapas de 1000
metros
suplementares.
O peso rebocado travado com
transferência de carga pode ser
aumentado, com a condição de retirar
do veículo o equivalente dessa carga
para não ultrapassar o M
t RA.
temperaturas exteriores
elevadas podem provocar baixos
desempenhos do veículo para
proteger o motor. Quando a temperatura
exterior for superior a 37° C, limite o
peso rebocado.
O reboque com um veículo tractor
pouco carregado pode degradar o
seu comportamento em estrada.
Carregar um reboque aumenta a
distância de travagem.
No caso de um veículo tractor, a
velocidade máxima autorizada é
reduzida (respeite a legislação em
vigor no país em questão). O peso recomendado sobre o ponto de
engate corresponde ao peso admitido
sobre a rótula de engate (desmontável
com ou sem ferramentas).
MTAC: peso máximo tecnicamente
admissível em carga.
MTRA: peso total rolante autorizado.
A posição da placa do construtor
está indicada na rubrica 9, parte
"Elementos

de

identificação".
Em cada país, é obrigatório respeitar
as cargas rebocáveis admissíveis pela
legislação local. Para conhecer as
possibilidades de reboque do veículo
e o respectivo peso total em circulação
admissível, consulte a rede PE
ug
EO
t
.
CARACtER

198
Partner2VP_pt_Chap09_Caract-technique_ed02-2016Partner2VP_pt_Chap09_Caract-technique_ed02-2016

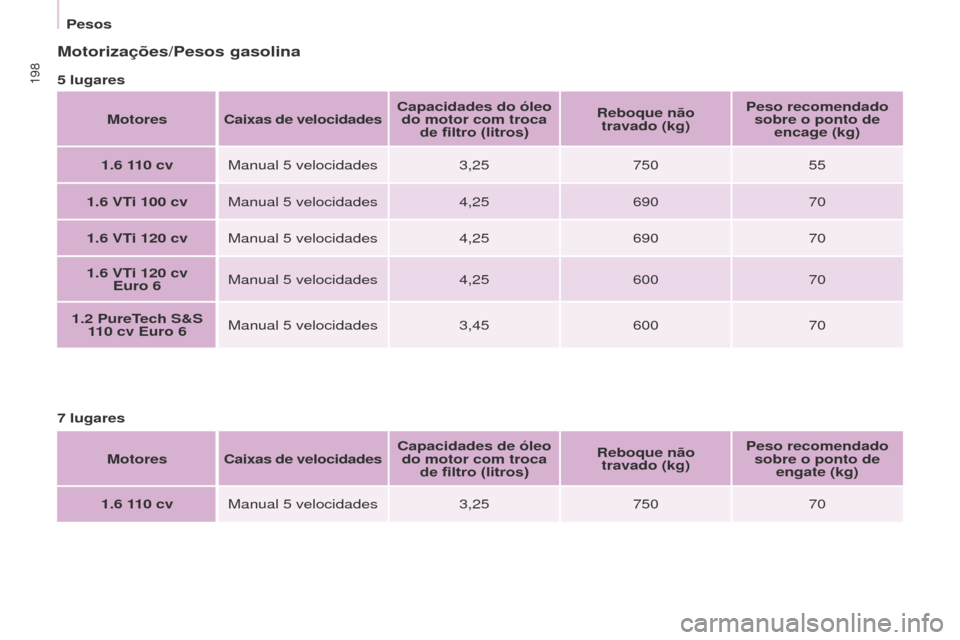

Motorizações/Pesos gasolina
5 lugaresMotores Caixas
de velocidadesCapacidades do óleo
do motor com troca de filtro (litros) Reboque não
travado (kg) Peso recomendado
sobre o ponto de encage (kg)
1.6
110 cvManual 5
velocidades3,25 750 55
1.6
VTi 100 cvManual 5
velocidades4,25 690 70
1.6
VTi 120 cvManual 5
velocidades4,25 690 70
1.6
VTi 120 cv
Euro 6 Manual 5
velocidades4,25 600 70
1.2
PureTech S&S
110
cv Euro 6 Manual 5
velocidades3,45 600 70
7
lugares Motores Caixas de velocidades Capacidades de óleo
do motor com troca de filtro (litros) Reboque não
travado (kg) Peso recomendado
sobre o ponto de engate (kg)
1.6
110 cvManual 5
velocidades3,25 750 70
Pesos
