169

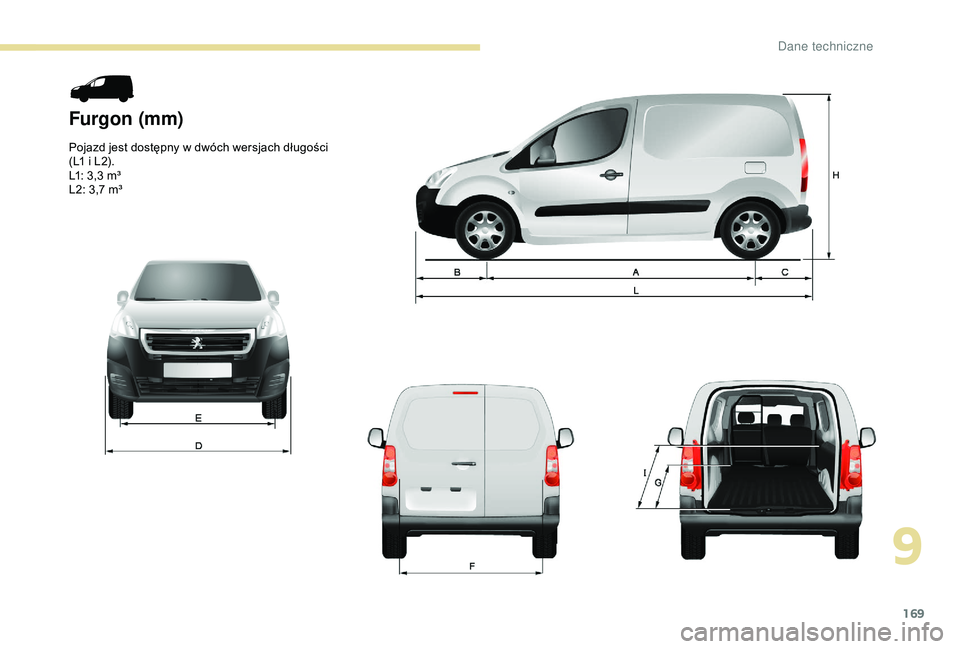

Furgon (mm)
Pojazd jest dostępny w dwóch wersjach długości
( L1 i L2).
L1: 3,3
m³
L2: 3,7
m³
9
Dane techniczne

170

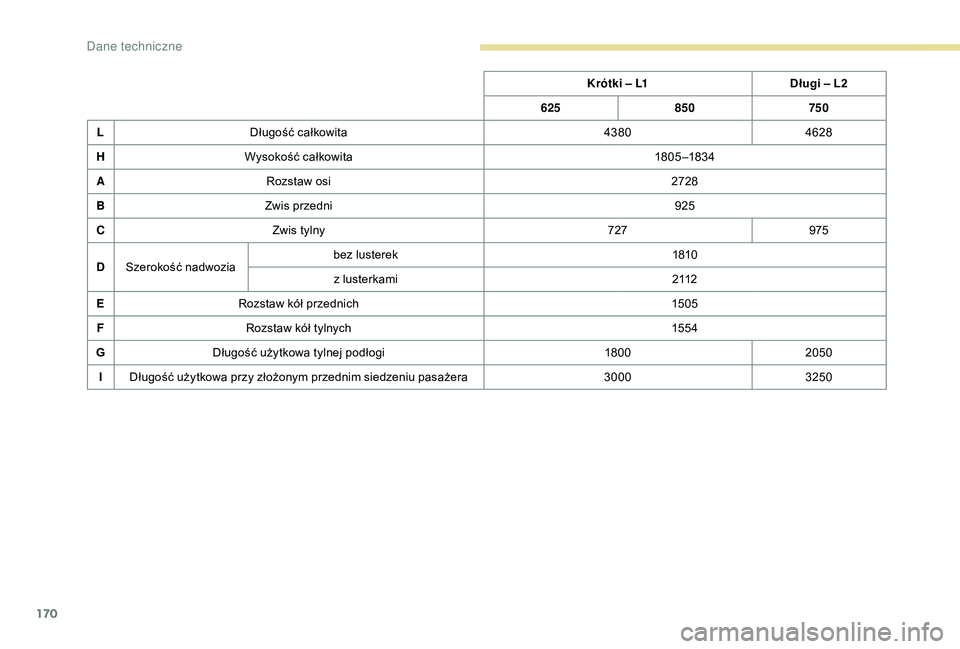

Krótki – L1Długi – L2
625 850 750
L Długość całkowita 43804628
H Wysokość całkowita 18 05 –183 4
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 727975
D Szerokość nadwozia bez lusterek
1810
z lusterkami 2 112
E Rozstaw kół przednich 1505
F Rozstaw kół tylnych 15 5 4
G Długość użytkowa tylnej podłogi 18 0 02050
I Długość użytkowa przy złożonym przednim siedzeniu pasażera 30003250
Dane techniczne

171
Drzwi tylne (mm)L1 – 625L1 – 850 L2
M Maksymalna wysokość progu
w

wersji z

oponami 195/65 R15 584
609 612
Drzwi skrzydłowe Klapa
Mała Duża
N Wysokość użytkowa otworu
(między panelami nadwozia) 114 8
1313
O Szerokość 49554315 82
9
Dane techniczne

172

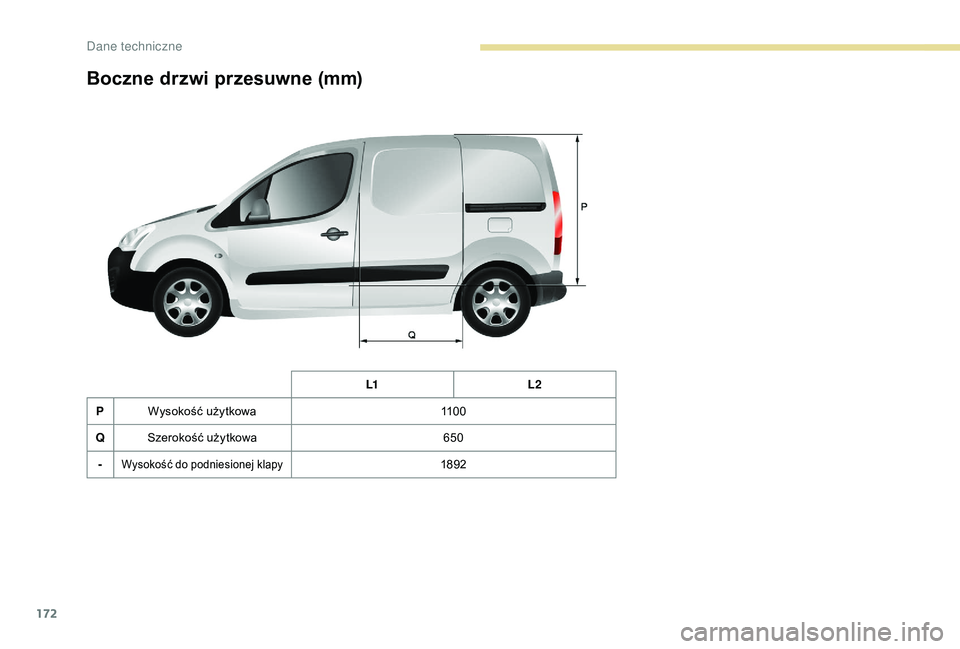

Boczne drzwi przesuwne (mm)
L1L2
P Wysokość użytkowa 11 0 0
Q Szerokość użytkowa 650
-
Wysokość do podniesionej klapy1892
Dane techniczne

173

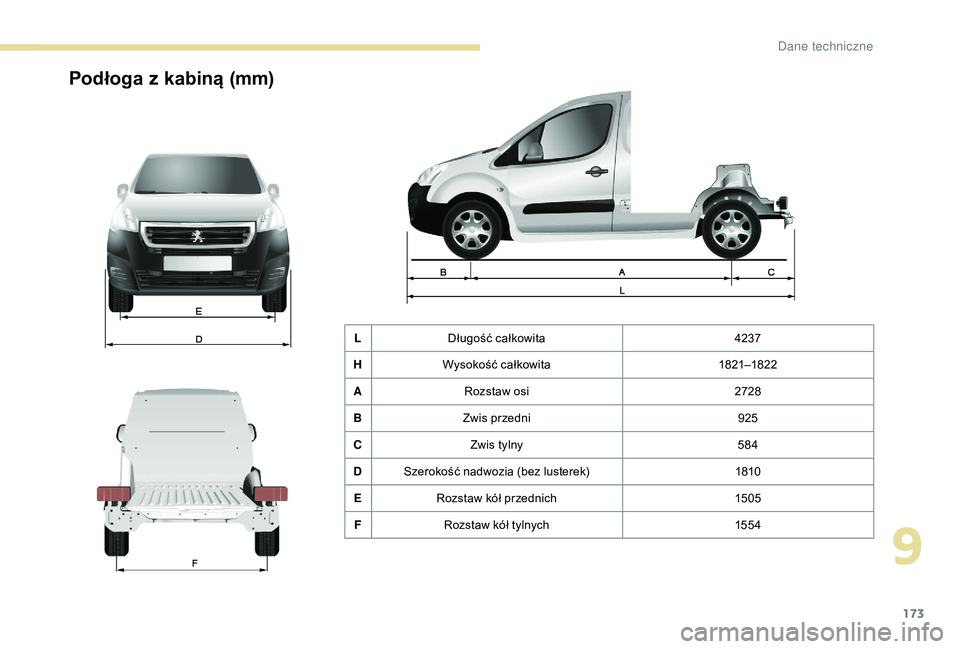

Podłoga z kabiną (mm)
L Długość całkowita 4237
H Wysokość całkowita 1821–1822
A Rozstaw osi 2728
B Zwis przedni 925
C Zwis tylny 584
D Szerokość nadwozia (bez lusterek) 1810
E Rozstaw kół przednich 1505
F Rozstaw kół tylnych 15 5 4
9
Dane techniczne

174

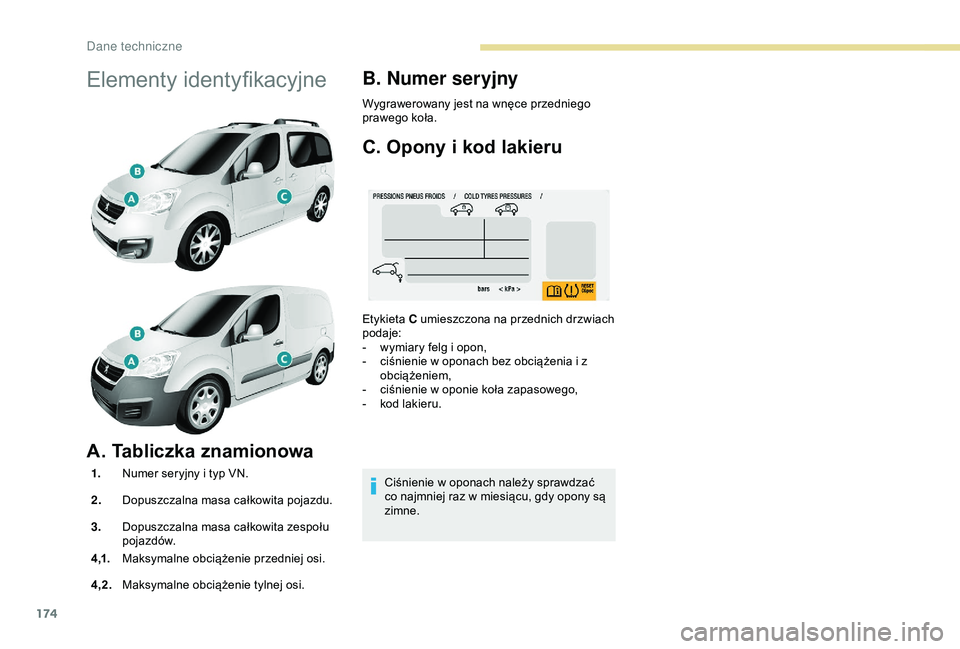

Elementy identyfikacyjne
A. Tabliczka znamionowa
1.Numer seryjny i typ VN.
2. Dopuszczalna masa całkowita pojazdu.
3. Dopuszczalna masa całkowita zespołu
poja zdów.
4 ,1. Maksymalne obciążenie przedniej osi.
4,2. Maksymalne obciążenie tylnej osi.
B. Numer seryjny
Wygrawerowany jest na wnęce przedniego
prawego koła.
C. Opony i k od lakieru
Ciśnienie w oponach należy sprawdzać
c o najmniej raz w miesiącu, gdy opony są
zimne.
Etykieta
C umieszczona na przednich drzwiach
podaje:
-

w
ymiary felg i opon,
-

c
iśnienie w oponach bez obciążenia i z
obciążeniem,
-

c
iśnienie w oponie koła zapasowego,
-

k
od lakieru.
Dane techniczne

1

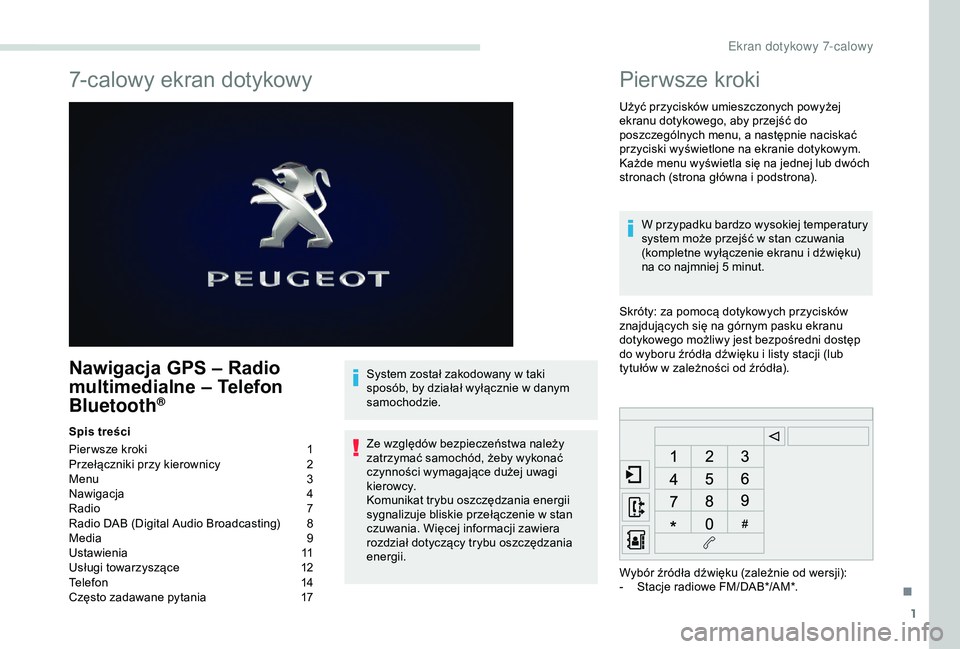

7-calowy ekran dotykowy
Nawigacja GPS – Radio
multimedialne – Telefon
Bluetooth
®
Spis treści
Pier wsze kroki
1
P

rzełączniki przy kierownicy
2
M

enu
3
N

awigacja
4
R

adio
7
R

adio DAB (Digital Audio Broadcasting)
8
M

edia
9
U

s t a w i e n i a
11
U

sługi towarzyszące
1
2
Telefon
1

4
Często zadawane pytania

1
7System został zakodowany w
taki
sposób, by działał wyłącznie w danym
samochodzie.
Ze względów bezpieczeństwa należy
zatrzymać samochód, żeby wykonać
czynności wymagające dużej uwagi
kierowcy.
Komunikat trybu oszczędzania energii
sygnalizuje bliskie przełączenie w
stan
czuwania. Więcej informacji zawiera
rozdział dotyczący trybu oszczędzania
energii.
Pierwsze kroki
Użyć przycisków umieszczonych powyżej
ekranu dotykowego, aby przejść do
poszczególnych menu, a
następnie naciskać
przyciski wyświetlone na ekranie dotykowym.
Każde menu wyświetla się na jednej lub dwóch
stronach (strona główna i
podstrona).
W przypadku bardzo wysokiej temperatury
system może przejść w
stan czuwania
(kompletne wyłączenie ekranu i
dźwięku)
na co najmniej 5
minut.
Skróty: za pomocą dotykowych przycisków
znajdujących się na górnym pasku ekranu
dotykowego możliwy jest bezpośredni dostęp
do wyboru źródła dźwięku i
listy stacji (lub
tytułów w
zależności od źródła).
Wybór źródła dźwięku (zależnie od wersji):
-

S
tacje radiowe FM/DAB*/AM*.
.
Ekran dotykowy 7-calowy

2
* W zależności od wyposażenia.Nacisnąć Menu , aby wyświetlić
menu.
Regulacja głośności (każde źródło ustawiane
jest niezależnie, również komunikaty o
ruchu
drogowym (TA) i
wskazówki systemu
nawigacji).
Zwiększenie głośności.
Zmniejszenie głośności.
Wyłączenie dźwięku: jednoczesne naciśnięcie
przycisków zwiększenia i
zmniejszenia
głośności. W przypadku bardzo wysokiej temperatury
głośność może się zmniejszyć, aby
chronić system. Powrót do poprzedniego
stanu nastąpi po obniżeniu temperatury
wewnątrz pojazdu.
Zastosowano ekran rezystywny. Należy
mocniej naciskać, zwłaszcza przy
przesuwaniu elementów (przewijanie list,
przesuwanie mapy itd.). Nie wystarczy
zwykłe muśnięcie. Ekran nie reaguje na
dotyk kilkoma palcami.
Ekran można obsługiwać w
rękawiczkach.
Zastosowane rozwiązanie techniczne
pozwala na używanie ekranu w
każdej
temperaturze.
Do czyszczenia ekranu zaleca się używać
miękkiej ściereczki (np. do okularów) bez
środków czyszczących.
Nie dotykać ekranu ostro zakończonymi
przedmiotami.
Nie dotykać ekranu mokrymi dłońmi.
-

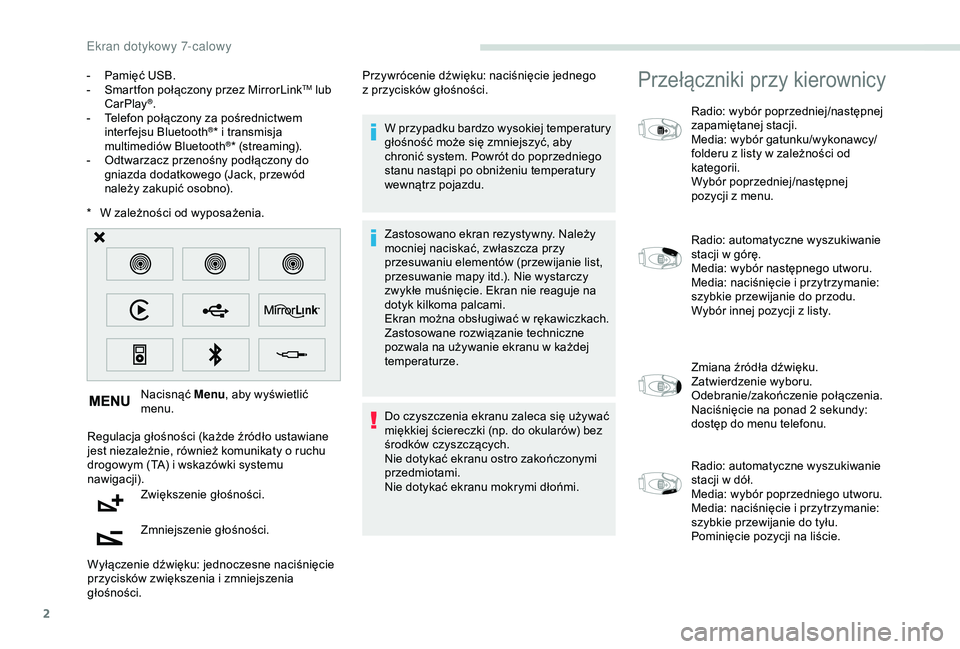

P
amięć USB.
-
S
martfon połączony przez MirrorLink
TM lub
CarPlay®.
-
T
elefon połączony za pośrednictwem
inter fejsu Bluetooth
®* i transmisja
mult
imediów Bluetooth®* (streaming).
-
O
dtwarzacz przenośny podłączony do
gniazda dodatkowego (Jack, przewód
należy zakupić osobno). Przywrócenie dźwięku: naciśnięcie jednego
z
przycisków głośności.
Przełączniki przy kierownicy
Radio: wybór poprzedniej/następnej
zapamiętanej stacji.
Media: wybór gatunku/wykonawcy/
folderu z
listy w zależności od
kategorii.
Wybór poprzedniej/następnej
pozycji z
menu.
Radio: automatyczne wyszukiwanie
stacji w
górę.
Media: wybór następnego utworu.
Media: naciśnięcie i
przytrzymanie:
szybkie przewijanie do przodu.
Wybór innej pozycji z
listy.
Zmiana źródła dźwięku.
Zatwierdzenie wyboru.
Odebranie/zakończenie połączenia.
Naciśnięcie na ponad 2
sekundy:
dostęp do menu telefonu.
Radio: automatyczne wyszukiwanie
stacji w
dół.
Media: wybór poprzedniego utworu.
Media: naciśnięcie i
przytrzymanie:
szybkie przewijanie do tyłu.
Pominięcie pozycji na liście.
Ekran dotykowy 7-calowy

3

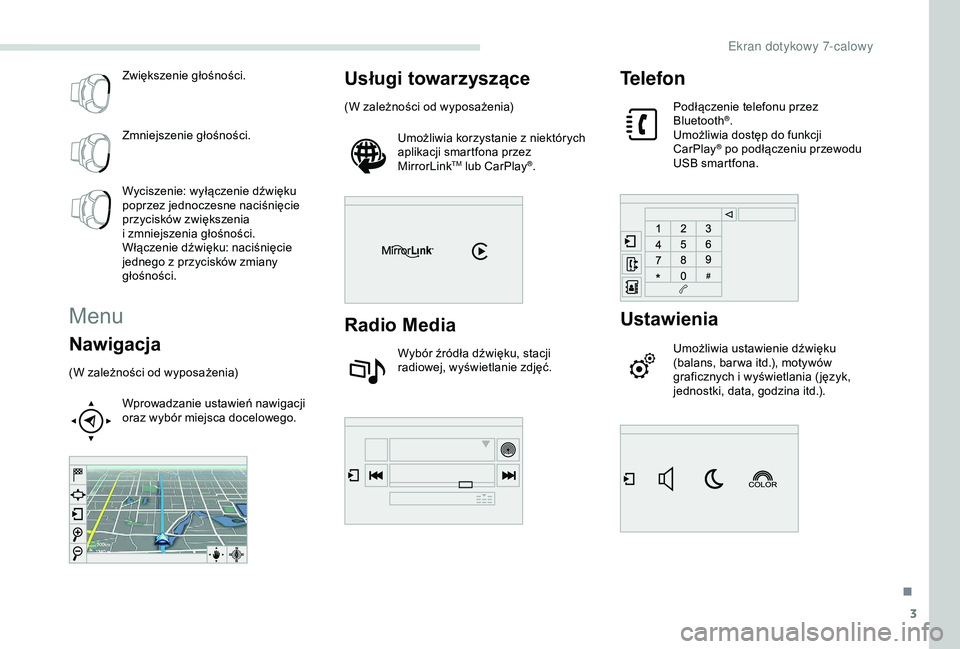

Zwiększenie głośności.
Zmniejszenie głośności.
Wyciszenie: wyłączenie dźwięku
poprzez jednoczesne naciśnięcie
przycisków zwiększenia
i zmniejszenia głośności.
Włączenie dźwięku: naciśnięcie
jednego z
przycisków zmiany
głośności.
Menu
Nawigacja
(W zależności od wyposażenia)
Wprowadzanie ustawień nawigacji
oraz wybór miejsca docelowego.
Usługi towarzyszące
(W zależności od wyposażenia)Umożliwia korzystanie z niektórych
aplikacji smartfona przez
MirrorLink
TM lub CarPlay®.
Radio Media
Wybór źródła dźwięku, stacji
radiowej, wyświetlanie zdjęć.
Telefon
Podłączenie telefonu przez
Bluetooth®.
Umożliwia dostęp do funkcji
CarPlay
® po podłączeniu przewodu
USB smartfona.
Ustawienia
Umożliwia ustawienie dźwięku
(balans, bar wa itd.), motywów
graficznych i
wyświetlania ( język,
jednostki, data, godzina itd.).
.
Ekran dotykowy 7-calowy

4

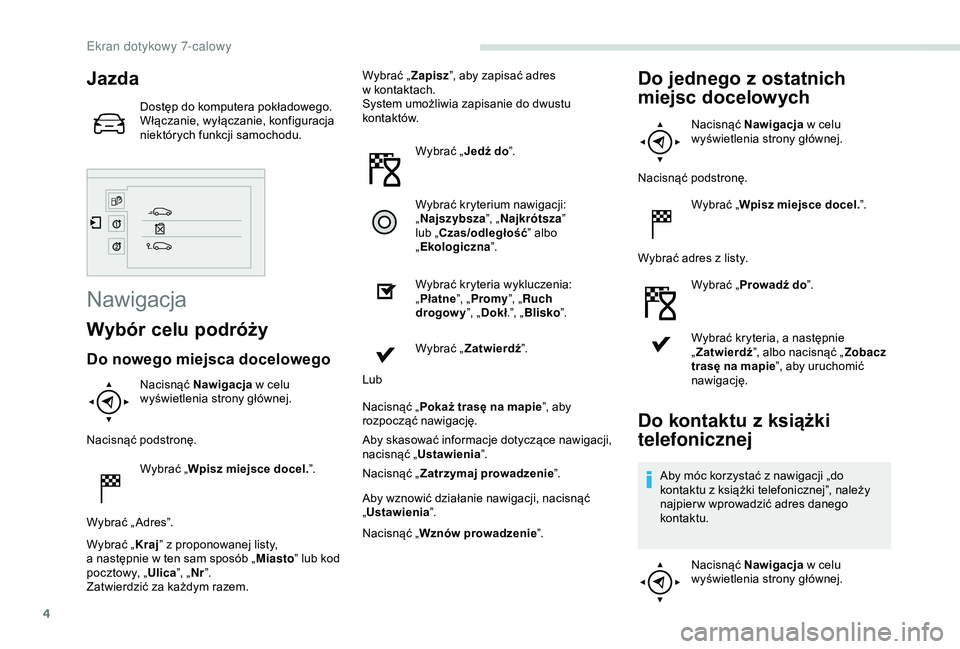

Jazda
Dostęp do komputera pokładowego.
Włączanie, wyłączanie, konfiguracja
niektórych funkcji samochodu.
Nawigacja
Wybór celu podróży
Do nowego miejsca docelowego
Nacisnąć Nawigacja w celu
wyświetlenia strony głównej.
Nacisnąć podstronę. Wybrać „Wpisz miejsce docel. ”.
Wybrać „ Adres”.
Wybrać „ Kraj” z
proponowanej listy,
a

następnie w ten sam sposób „ Miasto” lub kod
pocztowy, „ Ulica”, „Nr”.
Zatwierdzić za każdym razem. Wybrać „
Zapisz”, aby zapisać adres
w kontaktach.
System umożliwia zapisanie do dwustu
kontaktów.
Wybrać „Jedź do”.
Wybrać kryterium nawigacji:
„ Najszybsza ”, „Najkrótsza ”
lub „Czas/odległość ” albo
„ Ekologiczna ”.
Wybrać kryteria wykluczenia:
„ Płatne ”, „Promy ”, „Ruch
drogowy ”, „Dokł .”, „Blisko ”.
Wybrać „ Zatwierdź ”.
Lub
Nacisnąć „ Pokaż trasę na mapie ”, aby
rozpocząć nawigację.
Aby skasować informacje dotyczące nawigacji,
nacisnąć „ Ustawienia ”.
Nacisnąć „ Zatrzymaj prowadzenie ”.
Aby wznowić działanie nawigacji, nacisnąć
„ Ustawienia ”.
Nacisnąć „ Wznów prowadzenie ”.
Do jednego z ostatnich
miejsc docelowych
Nacisnąć Nawigacja w celu
wyświetlenia strony głównej.
Nacisnąć podstronę. Wybrać „Wpisz miejsce docel. ”.
Wybrać adres z
listy.
Wybrać „ Prowadź do ”.
Wybrać kryteria, a
następnie
„ Zatwierdź ”, albo nacisnąć „ Zobacz
trasę na mapie ”, aby uruchomić
nawigację.
Do kontaktu z książki
telefonicznej
Aby móc korzystać z nawigacji „do
k ontaktu z książki telefonicznej”, należy
najpier w wprowadzić adres danego
kontaktu.
Nacisnąć Nawigacja w
celu
wyświetlenia strony głównej.
Ekran dotykowy 7-calowy
