PEUGEOT PARTNER TEPEE 2020 Upute Za Rukovanje (in Croatian)

169

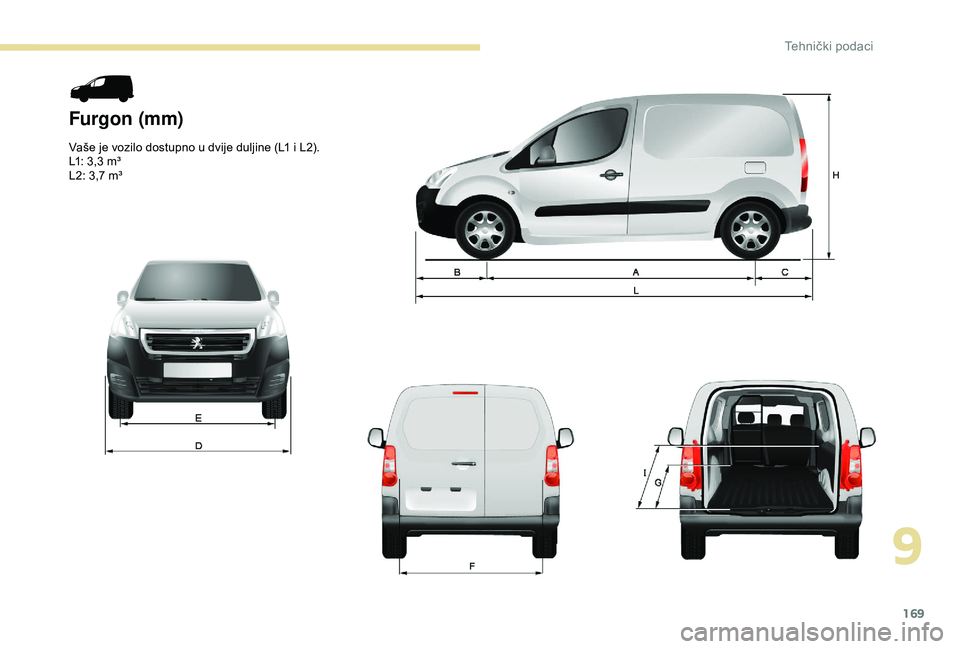

Furgon (mm)
Vaše je vozilo dostupno u dvije duljine (L1 i L2).
L1: 3,3 m³
L2: 3,7
m³
9
Tehnički podaci

170

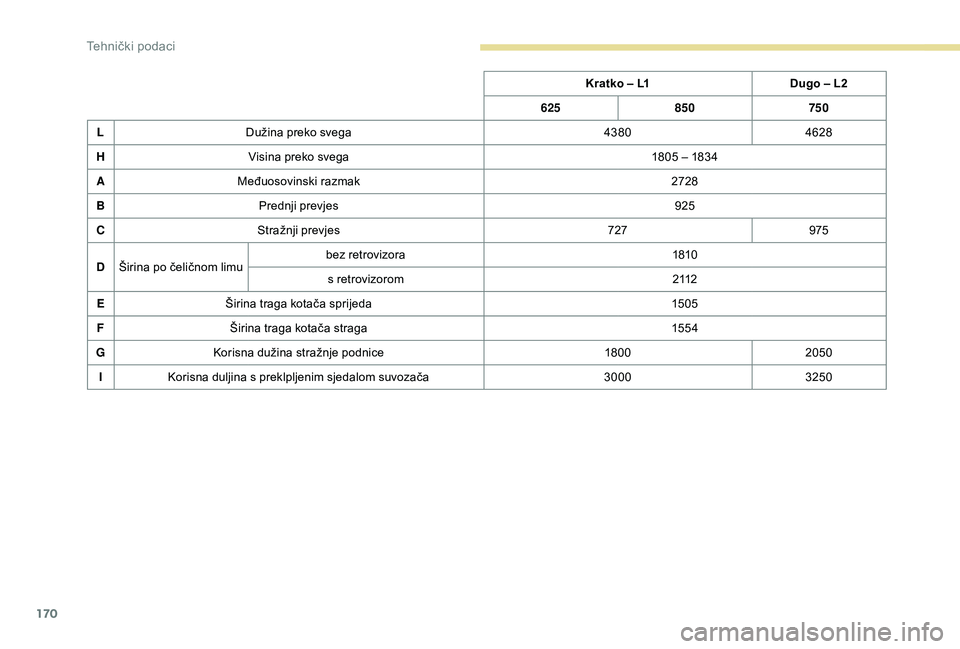

Kratko – L1Dugo – L2
625 850 750
L Dužina preko svega 43804628
H Visina preko svega 1805 – 1834
A Međuosovinski razmak 2728
B Prednji prevjes 925
C Stražnji prevjes 727975
D Širina po čeličnom limu bez retrovizora
1810
s retrovizorom 2 112
E Širina traga kotača sprijeda 1505
F Širina traga kotača straga 15 5 4
G Korisna dužina stražnje podnice 18 0 02050
I Korisna duljina s preklpljenim sjedalom suvozača 30003250
Tehnički podaci

171

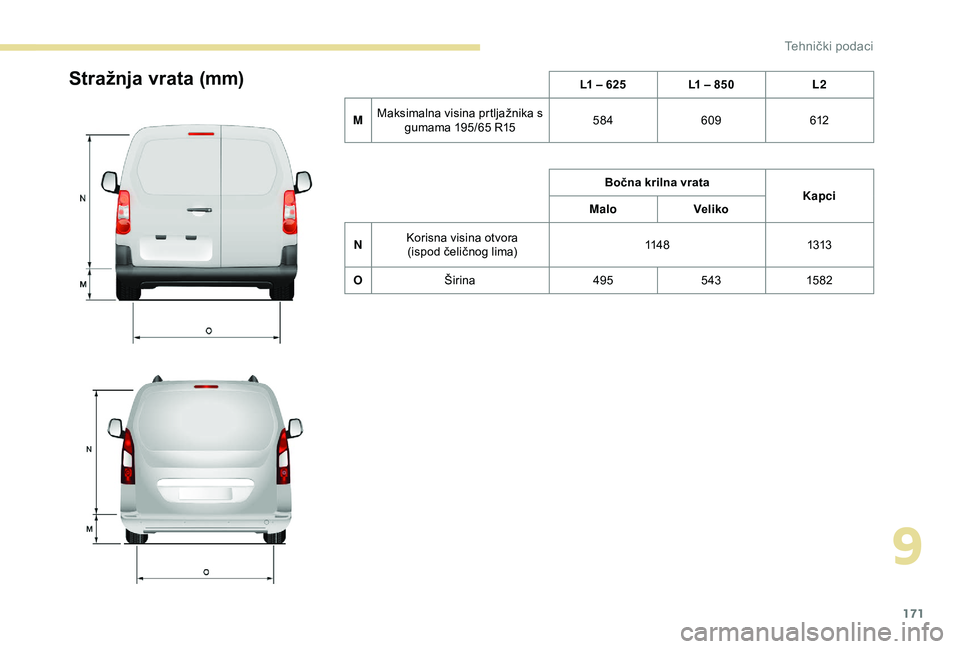

Stražnja vrata (mm)L1 – 625L1 – 850 L2
M Maksimalna visina prtljažnika s
gumama 195/65 R15 584
609 612
Bočna krilna vrata Kapci
Malo Veliko
N Korisna visina otvora
(ispod

čeličnog lima) 114 8
1313
O Širina 49554315 82
9
Tehnički podaci

172

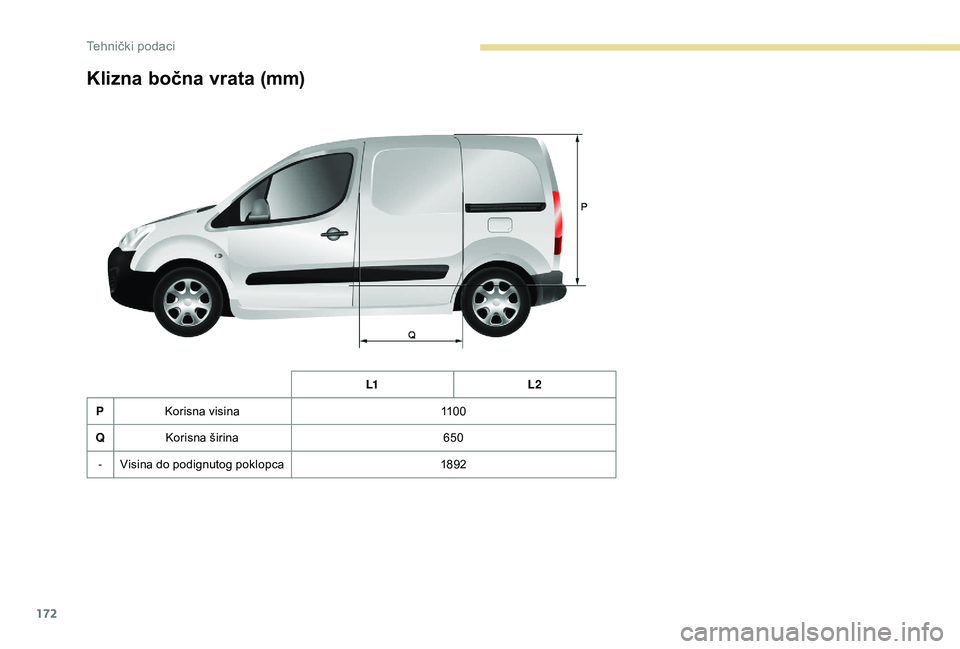

Klizna bočna vrata (mm)
L1L2
P Korisna visina 11 0 0
Q Korisna širina 650
- Visina do podignutog poklopca 1892
Tehnički podaci

173

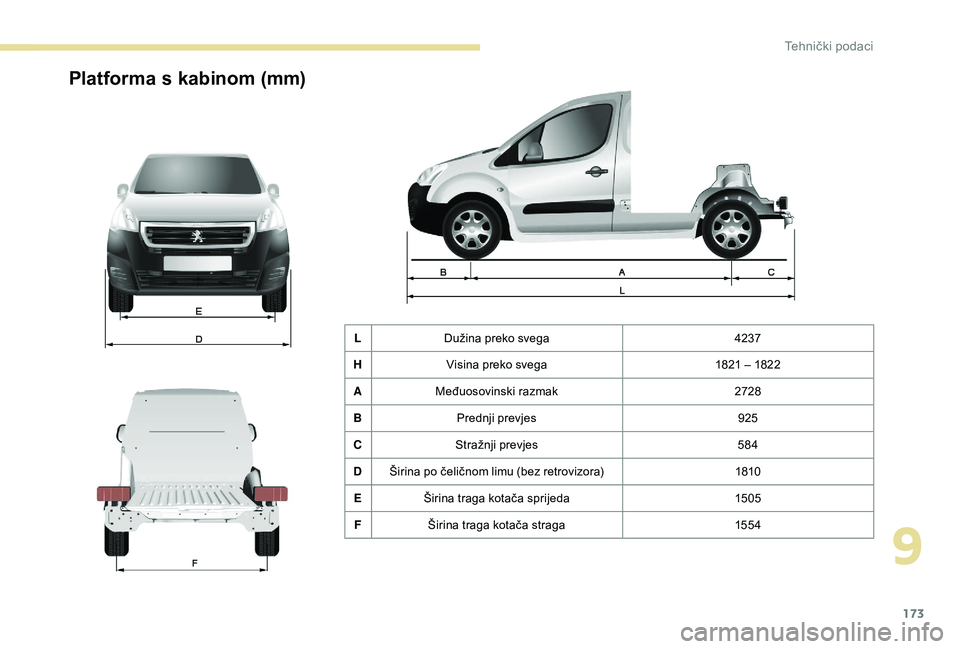

Platforma s kabinom (mm)
LDužina preko svega 4237
H Visina preko svega 1821 – 1822
A Međuosovinski razmak 2728
B Prednji prevjes 925
C Stražnji prevjes 584
D Širina po čeličnom limu (bez retrovizora) 1810
E Širina traga kotača sprijeda 1505
F Širina traga kotača straga 15 5 4
9
Tehnički podaci

174

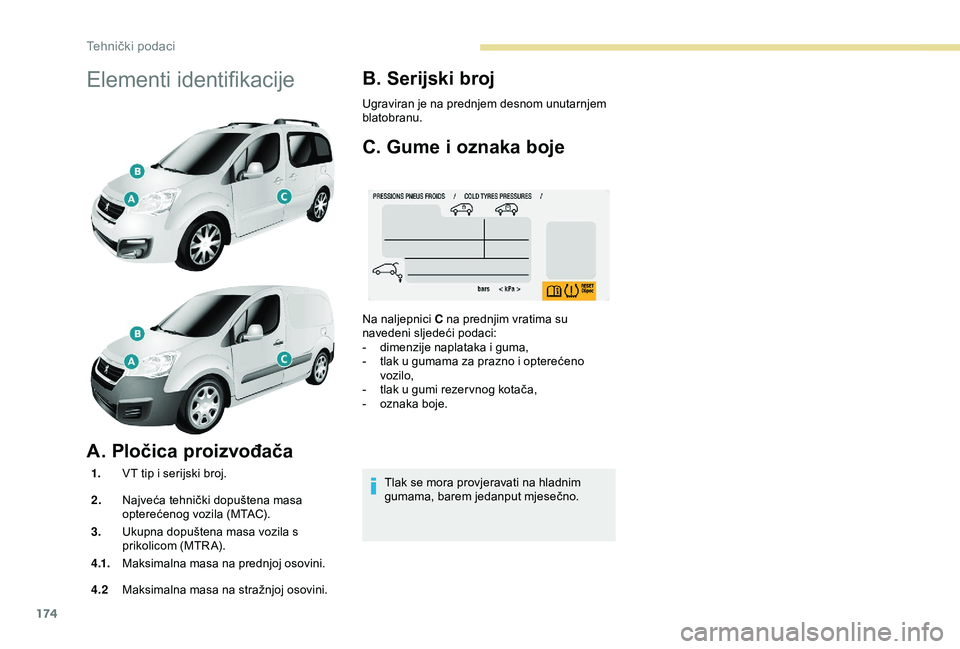

Elementi identifikacije
A. Pločica proizvođača
1.VT tip i serijski broj.
2. Najveća tehnički dopuštena masa
opterećenog vozila (MTAC).
3. Ukupna dopuštena masa vozila s
prikolicom (MTR A).
4 .1. Maksimalna masa na prednjoj osovini.
4.2 Maksimalna masa na stražnjoj osovini.
B. Serijski broj
Ugraviran je na prednjem desnom unutarnjem
blatobranu.
C. Gume i oznaka boje
Tlak se mora provjeravati na hladnim
gumama, barem jedanput mjesečno.
Na naljepnici C na prednjim vratima su
navedeni sljedeći podaci:
-

d
imenzije naplataka i guma,
-

t

lak u gumama za prazno i opterećeno
vozilo,
-

t

lak u gumi rezer vnog kotača,
-
o
znaka boje.
Tehnički podaci

1

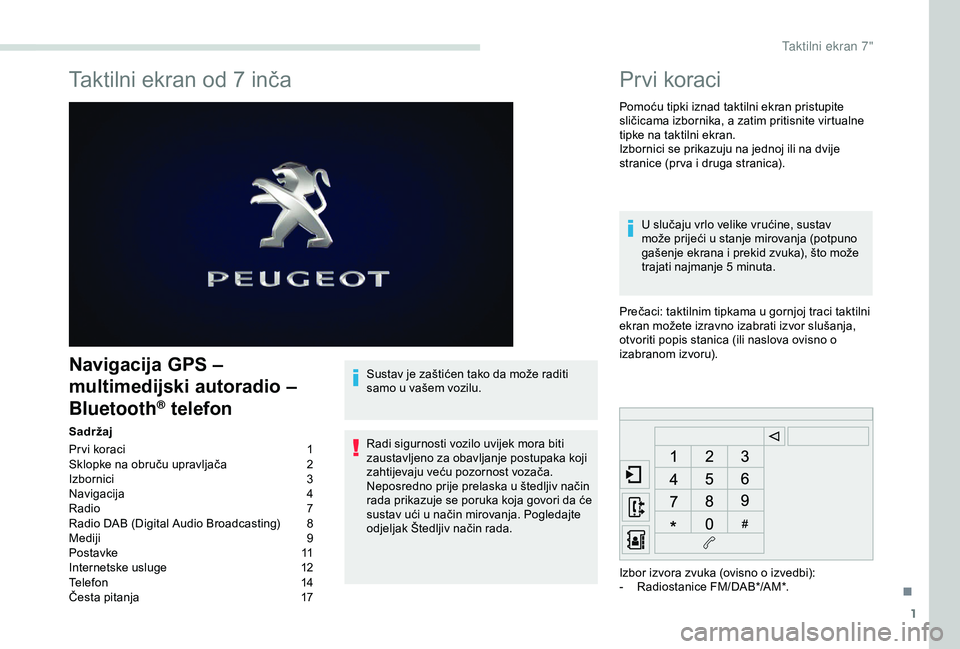

Taktilni ekran od 7 inča
Navigacija GPS –
multimedijski autoradio –
Bluetooth
® telefon
Sadržaj
Pr vi koraci
1
S

klopke na obruču upravljača
2
I

zbornici
3
N

avigacija
4
R

adio
7
R

adio DAB (Digital Audio Broadcasting)
8
M

ediji
9
P

o s t a v k e
11
I

nternetske usluge
1
2
Telefon
1

4
Česta pitanja

1
7Sustav je zaštićen tako da može raditi
samo u vašem vozilu.
Radi sigurnosti vozilo uvijek mora biti
zaustavljeno za obavljanje postupaka koji
zahtijevaju veću pozornost vozača.
Neposredno prije prelaska u štedljiv način
rada prikazuje se poruka koja govori da će
sustav ući u način mirovanja. Pogledajte
odjeljak Štedljiv način rada.
Prvi koraci
Pomoću tipki iznad taktilni ekran pristupite
sličicama izbornika, a zatim pritisnite virtualne
tipke na taktilni ekran.
Izbornici se prikazuju na jednoj ili na dvije
stranice (pr va i druga stranica).
U slučaju vrlo velike vrućine, sustav
može prijeći u stanje mirovanja (potpuno
gašenje ekrana i prekid zvuka), što može
trajati najmanje 5
minuta.
Prečaci: taktilnim tipkama u gornjoj traci taktilni
ekran možete izravno izabrati izvor slušanja,
otvoriti popis stanica (ili naslova ovisno o
izabranom izvoru).
Izbor izvora zvuka (ovisno o izvedbi):
-

R
adiostanice FM/DAB*/AM*.
.
Taktilni ekran 7"

2

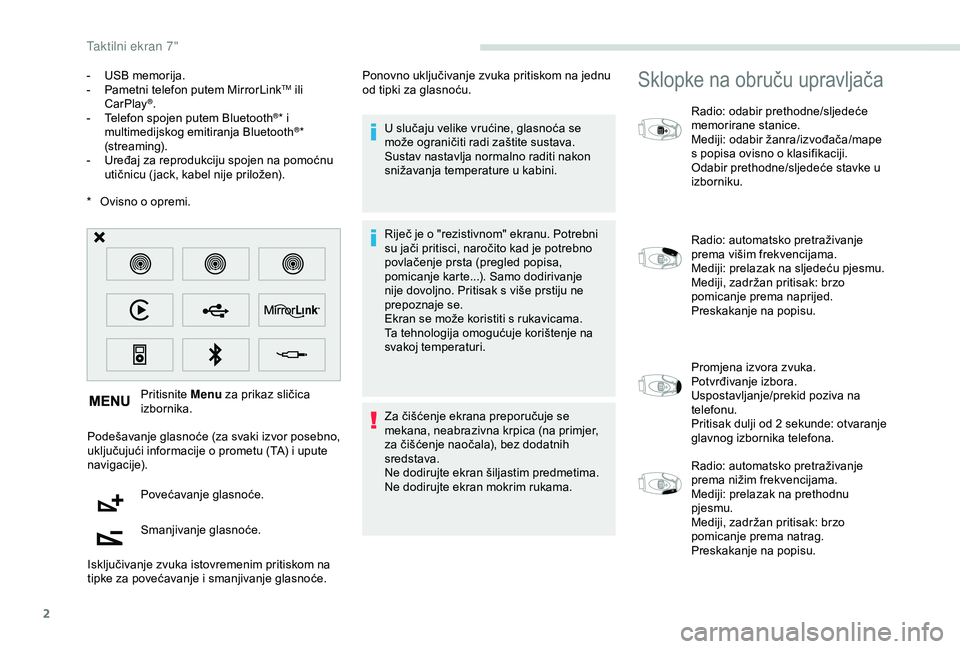

* Ovisno o opremi. Pritisnite Menu za prikaz sličica
izbornika.
Podešavanje glasnoće (za svaki izvor posebno,
uključujući informacije o prometu (TA) i upute
navigacije).
Povećavanje glasnoće.
Smanjivanje glasnoće.
Isključivanje zvuka istovremenim pritiskom na
tipke za povećavanje i smanjivanje glasnoće. U slučaju velike vrućine, glasnoća se
može ograničiti radi zaštite sustava.
Sustav nastavlja normalno raditi nakon
snižavanja temperature u kabini.
Riječ je o "rezistivnom" ekranu. Potrebni
su jači pritisci, naročito kad je potrebno
povlačenje prsta (pregled popisa,
pomicanje karte...). Samo dodirivanje
nije dovoljno. Pritisak s više prstiju ne
prepoznaje se.
Ekran se može koristiti s rukavicama.
Ta tehnologija omogućuje korištenje na
svakoj temperaturi.
Za čišćenje ekrana preporučuje se
mekana, neabrazivna krpica (na primjer,
za čišćenje naočala), bez dodatnih
sredstava.
Ne dodirujte ekran šiljastim predmetima.
Ne dodirujte ekran mokrim rukama.
-

U
SB memorija.
-
P
ametni telefon putem MirrorLink
TM ili
CarPlay®.
-
T
elefon spojen putem Bluetooth®* i
multimedijskog emitiranja Bluetooth®*
(streaming).
-

U

ređaj za reprodukciju spojen na pomoćnu
utičnicu ( jack, kabel nije priložen). Ponovno uključivanje zvuka pritiskom na jednu
od tipki za glasnoću.
Sklopke na obruču upravljača
Radio: odabir prethodne/sljedeće
memorirane stanice.
Mediji: odabir žanra/izvođača/mape
s popisa ovisno o klasifikaciji.
Odabir prethodne/sljedeće stavke u
izborniku.
Radio: automatsko pretraživanje
prema višim frekvencijama.
Mediji: prelazak na sljedeću pjesmu.
Mediji, zadržan pritisak: brzo
pomicanje prema naprijed.
Preskakanje na popisu.
Promjena izvora zvuka.
Potvrđivanje izbora.
Uspostavljanje/prekid poziva na
telefonu.
Pritisak dulji od 2
sekunde: otvaranje
glavnog izbornika telefona.
Radio: automatsko pretraživanje
prema nižim frekvencijama.
Mediji: prelazak na prethodnu
pjesmu.
Mediji, zadržan pritisak: brzo
pomicanje prema natrag.
Preskakanje na popisu.
Taktilni ekran 7"

3
Povećavanje glasnoće.
Smanjivanje glasnoće.
Prekid zvuka: zvuk se isključuje
istovremenim pritiskom na tipke za
povećavanje i smanjivanje glasnoće.
Zvuk se ponovno uključuje
pritiskom na jednu od dvije tipke za
podešavanje glasnoće.
Izbornici
Navigacija
(Ovisno o opremi.)Određivanje parametara navođenja i
izbor odredišta.
Povezane usluge
(Ovisno o opremi.)Upravljanje nekim aplikacijama
na pametnom telefonu preko veze
MirrorLink
TM ili CarPlay®.
Radio Media
Biranje izvora zvuka, radiostanice,
gledanje fotografija.
Telefon
Spajanje telefona Bluetooth® vezom.
Uključivanje funkcije CarPlay® nakon
spajanja pametnog telefona USB
kabelom.
Postavke
Određivanje postavki zvuka (balans,
zvučni efekti, ...), grafičkog izgleda
i prikaza ( jezik, jedinice, datum,
sat,
...

).
.
Taktilni ekran 7"

4

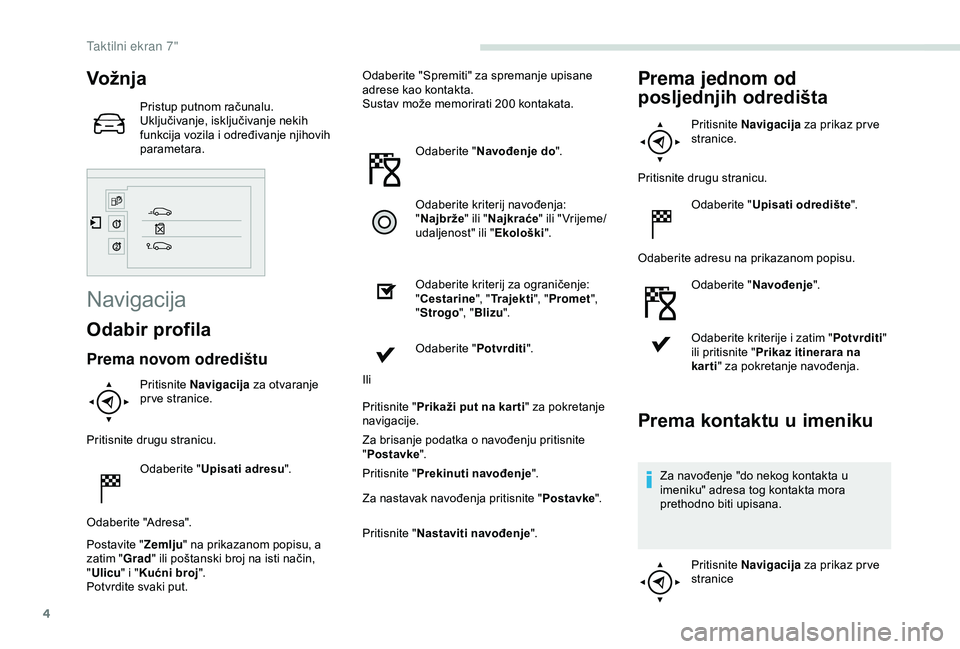

Vož nja
Pristup putnom računalu.
Uključivanje, isključivanje nekih
funkcija vozila i određivanje njihovih
parametara.
Navigacija
Odabir profila
Prema novom odredištu
Pritisnite Navigacija za otvaranje
pr ve stranice.
Pritisnite drugu stranicu. Odaberite " Upisati adresu ".
Odaberite "Adresa".
Postavite " Zemlju" na prikazanom popisu, a
zatim " Grad" ili poštanski broj na isti način,
" Ulicu " i "Kućni broj ".
Potvrdite svaki put. Odaberite "Spremiti" za spremanje upisane
adrese kao kontakta.
Sustav može memorirati 200 kontakata.
Odaberite " Navođenje do ".
Odaberite kriterij navođenja:
" Najbrže " ili "Najkraće " ili " Vrijeme/
udaljenost" ili " Ekološki".
Odaberite kriterij za ograničenje:
" Cestarine ", "Trajekti ", "Promet ",
" Strogo ", "Blizu ".
Odaberite " Potvrditi".
Ili
Pritisnite " Prikaži put na kar ti " za pokretanje
navigacije.
Za brisanje podatka o navođenju pritisnite
" Postavke ".
Pritisnite " Prekinuti navođenje ".
Za nastavak navođenja pritisnite " Postavke".
Pritisnite " Nastaviti navođenje ".
Prema jednom od
posljednjih odredišta
Pritisnite Navigacija za prikaz pr ve
stranice.
Pritisnite drugu stranicu. Odaberite " Upisati odredište ".
Odaberite adresu na prikazanom popisu. Odaberite " Navođenje".
Odaberite kriterije i zatim " Potvrditi"
ili pritisnite " Prikaz itinerara na
karti " za pokretanje navođenja.
Prema kontaktu u imeniku
Za navođenje "do nekog kontakta u
imeniku" adresa tog kontakta mora
prethodno biti upisana.
Pritisnite Navigacija za prikaz pr ve
stranice
Taktilni ekran 7"
