29
Traveller-VP_sk_Chap01_instruments-de-bord_ed01-2016

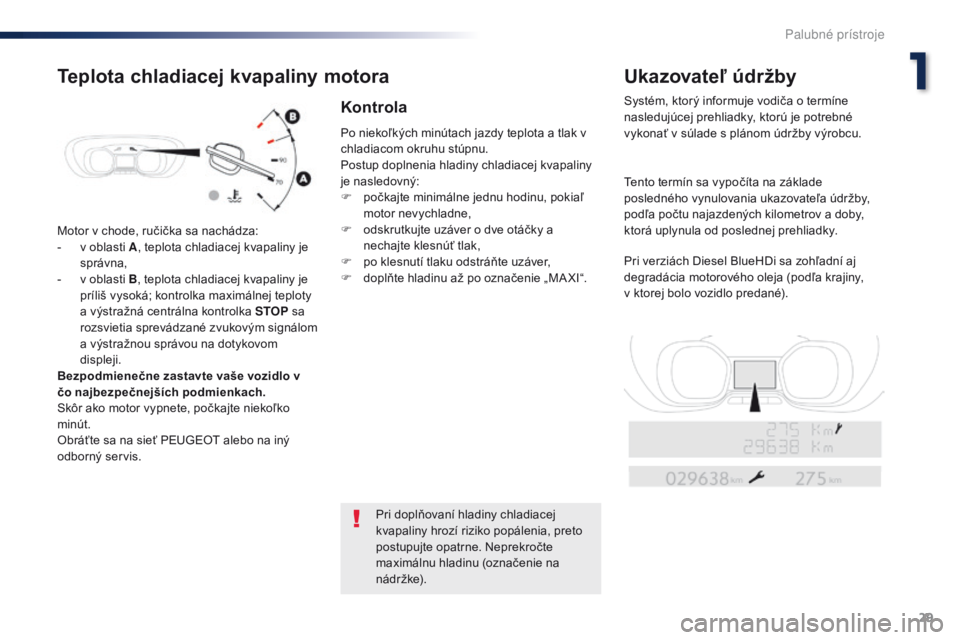

Motor v chode, ručička sa nachádza:
- v o blasti A , teplota chladiacej kvapaliny je
správna,
-
v o
blasti B , teplota chladiacej kvapaliny je
príliš vysoká; kontrolka maximálnej teploty
a výstražná centrálna kontrolka STOP sa
rozsvietia sprevádzané zvukovým signálom
a výstražnou správou na dotykovom
displeji.
Bezpodmienečne zastavte vaše vozidlo v
čo najbezpečnejších podmienkach.
Skôr ako motor vypnete, počkajte niekoľko
minút.
Obráťte sa na sieť PEUGEOT alebo na iný
odborný servis. Po niekoľkých minútach jazdy teplota a tlak v
chladiacom okruhu stúpnu.
Postup doplnenia hladiny chladiacej kvapaliny
je nasledovný:
F
p
očkajte minimálne jednu hodinu, pokiaľ
motor nevychladne,
F o dskrutkujte uzáver o dve otáčky a
nechajte klesnúť tlak,
F
p
o klesnutí tlaku odstráňte uzáver,
F
d
oplňte hladinu až po označenie „MA XI“.
Pri doplňovaní hladiny chladiacej
kvapaliny hrozí riziko popálenia, preto
postupujte opatrne. Neprekročte
maximálnu hladinu (označenie na
n á d r ž ke).
Teplota chladiacej kvapaliny motora Ukazovateľ údržby
Systém, ktorý informuje vodiča o termíne
nasledujúcej prehliadky, ktorú je potrebné
vykonať v súlade s plánom údržby výrobcu.
Tento termín sa vypočíta na základe
posledného vynulovania ukazovateľa údržby,
podľa počtu najazdených kilometrov a doby,
ktorá uplynula od poslednej prehliadky.
Pri verziách Diesel BlueHDi sa zohľadní aj
degradácia motorového oleja (podľa krajiny,
v ktorej bolo vozidlo predané).Kontrola
1
Palubn
Page 32 of 528
30

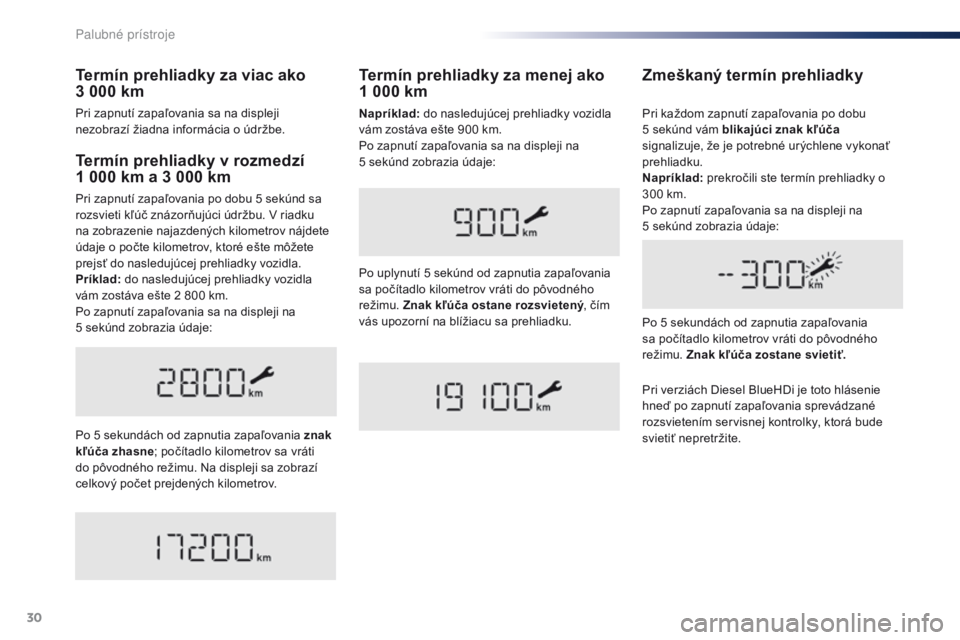

Termín prehliadky v rozmedzí
1 000 km a 3 000 km
Pri zapnutí zapaľovania po dobu 5 sekúnd sa
rozsvieti kľúč znázorňujúci údržbu. V riadku
na zobrazenie najazdených kilometrov nájdete
údaje o počte kilometrov, ktoré ešte môžete
prejsť do nasledujúcej prehliadky vozidla.
Príklad: do nasledujúcej prehliadky vozidla
vám zostáva ešte 2 800 km.
Po zapnutí zapaľovania sa na displeji na
5
sekúnd zobrazia údaje:
Po 5 sekundách od zapnutia zapaľovania znak
kľúča zhasne ; počítadlo kilometrov sa vráti
do pôvodného režimu. Na displeji sa zobrazí
celkový počet prejdených kilometrov.
Zmeškaný termín prehliadky
Po 5 sekundách od zapnutia zapaľovania
sa počítadlo kilometrov vráti do pôvodného
režimu. Znak kľúča zostane svietiť.
Pri každom zapnutí zapaľovania po dobu
5
sekúnd vám blikajúci znak kľúča
signalizuje, že je potrebné urýchlene vykonať
prehliadku.
Napríklad: prekročili ste termín prehliadky o
300 km.
Po zapnutí zapaľovania sa na displeji na
5 sekúnd zobrazia údaje:
Termín prehliadky za menej ako
1 000 km
Po uplynutí 5 sekúnd od zapnutia zapaľovania
sa počítadlo kilometrov vráti do pôvodného
režimu.
Znak kľúča ostane rozsvietený , čím
vás upozorní na blížiacu sa prehliadku.
Pri verziách Diesel BlueHDi je toto hlásenie
hneď po zapnutí zapaľovania sprevádzané
rozsvietením servisnej kontrolky, ktorá bude
svietiť nepretržite.
Termín prehliadky za viac ako
3 000 km
Pri zapnutí zapaľovania sa na displeji
nezobrazí žiadna informácia o údržbe. Napríklad:
do nasledujúcej prehliadky vozidla
vám zostáva ešte 900 km.
Po zapnutí zapaľovania sa na displeji na
5
sekúnd zobrazia údaje:
Palubn
Page 33 of 528
31
Traveller-VP_sk_Chap01_instruments-de-bord_ed01-2016

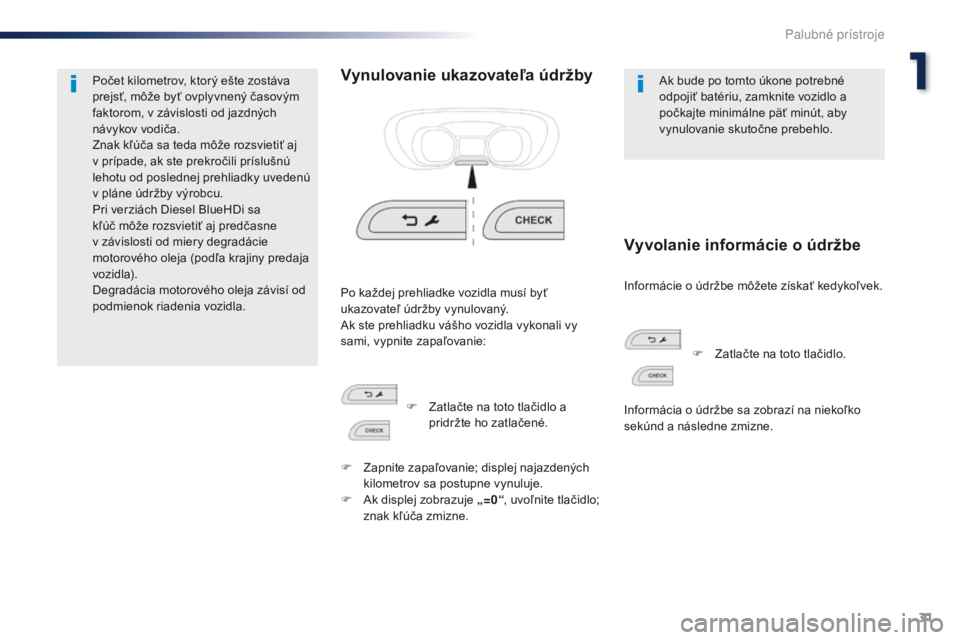

Počet kilometrov, ktorý ešte zostáva
prejsť, môže byť ovplyvnený časovým
faktorom, v závislosti od jazdných
návykov vodiča.
Znak kľúča sa teda môže rozsvietiť aj
v prípade, ak ste prekročili príslušnú
lehotu od poslednej prehliadky uvedenú
v pláne údržby výrobcu.
Pri verziách Diesel BlueHDi sa
kľúč môže rozsvietiť aj predčasne
v závislosti od miery degradácie
motorového oleja (podľa krajiny predaja
vozidla).
Degradácia motorového oleja závisí od
podmienok riadenia vozidla.Vynulovanie ukazovateľa údržbyAk bude po tomto úkone potrebné
odpojiť batériu, zamknite vozidlo a
počkajte minimálne päť minút, aby
vynulovanie skutočne prebehlo.
Informácie o údržbe môžete získať kedykoľvek.
Po každej prehliadke vozidla musí byť
ukazovateľ údržby vynulovaný.
Ak ste prehliadku vášho vozidla vykonali vy
sami, vypnite zapaľovanie:
Vyvolanie informácie o údržbe
F Zatlačte na toto tlačidlo a
pridržte ho zatlačené.
F
Z
apnite zapaľovanie; displej najazdených
kilometrov sa postupne vynuluje.
F
A
k displej zobrazuje „ =0“, uvoľnite tlačidlo;
znak kľúča zmizne. F
Z
atlačte na toto tlačidlo.
Informácia o údržbe sa zobrazí na niekoľko
sekúnd a následne zmizne.
1
Palubn
Page 34 of 528
32

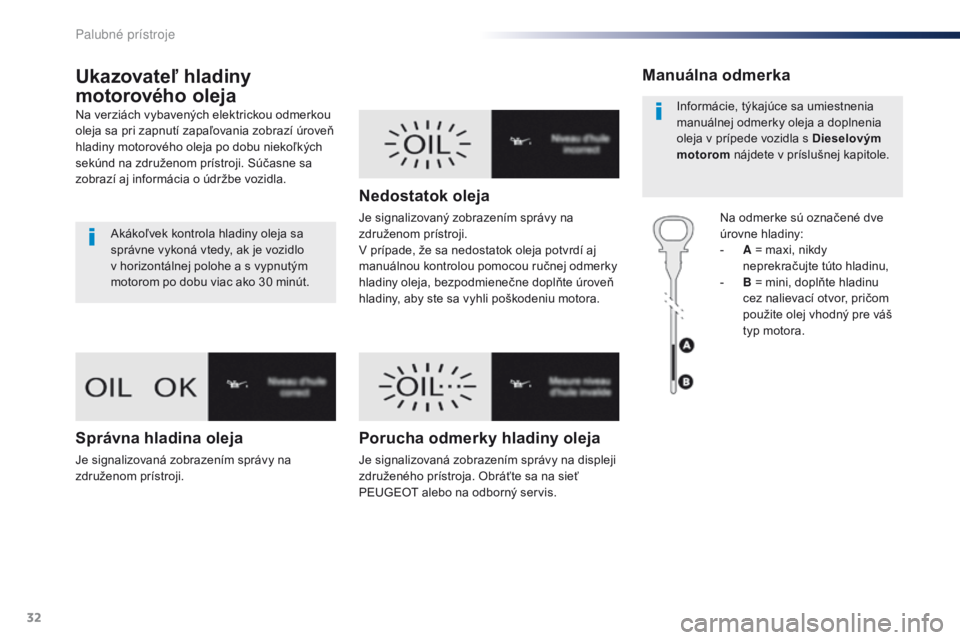

Ukazovateľ hladiny
motorového oleja
Na verziách vybavených elektrickou odmerkou
oleja sa pri zapnutí zapaľovania zobrazí úroveň
hladiny motorového oleja po dobu niekoľkých
sekúnd na združenom prístroji. Súčasne sa
zobrazí aj informácia o údržbe vozidla.Akákoľvek kontrola hladiny oleja sa
správne vykoná vtedy, ak je vozidlo
v horizontálnej polohe a s vypnutým
motorom po dobu viac ako 30 minút.
Správna hladina oleja
Je signalizovaná zobrazením správy na
združenom prístroji.
Nedostatok oleja
Je signalizovaný zobrazením správy na
združenom prístroji.
V prípade, že sa nedostatok oleja potvrdí aj
manuálnou kontrolou pomocou ručnej odmerky
hladiny oleja, bezpodmienečne doplňte úroveň
hladiny, aby ste sa vyhli poškodeniu motora.
Porucha odmerky hladiny oleja
Je signalizovaná zobrazením správy na displeji
združeného prístroja. Obráťte sa na sieť
PEUGEOT alebo na odborný servis.
Manuálna odmerka
Na odmerke sú označené dve
úrovne hladiny:
-
A
= maxi, nikdy
neprekračujte túto hladinu,
-
B
= mini, doplňte hladinu
cez nalievací otvor, pričom
použite olej vhodný pre váš
typ motora.
Informácie, týkajúce sa umiestnenia
manuálnej odmerky oleja a doplnenia
oleja v prípede vozidla s Dieselovým
motorom
nájdete v príslušnej kapitole.
Palubn
Page 35 of 528
33
Traveller-VP_sk_Chap01_instruments-de-bord_ed01-2016

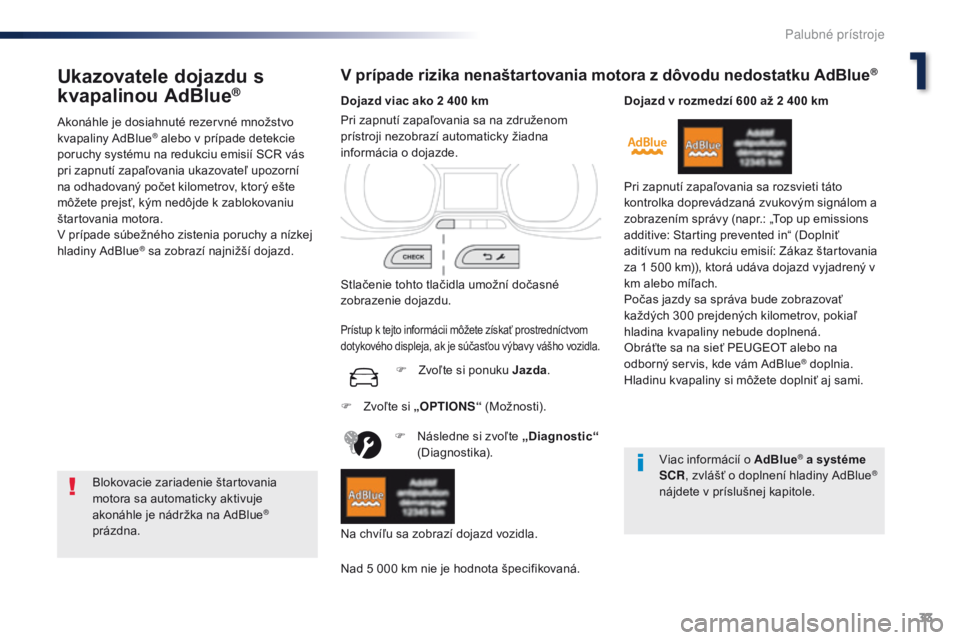

Ukazovatele dojazdu s
kvapalinou AdBlue®
Akonáhle je dosiahnuté rezervné množstvo
kvapaliny AdBlue® alebo v prípade detekcie
poruchy systému na redukciu emisií SCR vás
pri zapnutí zapaľovania ukazovateľ upozorní
na odhadovaný počet kilometrov, ktorý ešte
môžete prejsť, kým nedôjde k zablokovaniu
štartovania motora.
V prípade súbežného zistenia poruchy a nízkej
hladiny AdBlue
® sa zobrazí najnižší dojazd.
V prípade rizika nenaštartovania motora z dôvodu nedostatku AdBlue®
Blokovacie zariadenie štartovania
motora sa automaticky aktivuje
akonáhle je nádržka na AdBlue
®
prázdna. Dojazd
viac ako 2 400 km
Stlačenie tohto tlačidla umožní dočasné
zobrazenie dojazdu. F
N
ásledne si zvoľte „Diagnostic“
(Diagnostika).
Nad 5 000 km nie je hodnota špecifikovaná. Pri zapnutí zapaľovania sa na združenom
prístroji nezobrazí automaticky žiadna
informácia o dojazde.
Na chvíľu sa zobrazí dojazd vozidla.
Prístup k tejto informácii môžete získať prostredníctvom
dotykového displeja, ak je súčasťou výbavy vášho vozidla.
F Zvoľte si ponuku Jazda .Dojazd
v rozmedzí 600 až 2 400 km
Pri zapnutí zapaľovania sa rozsvieti táto
kontrolka doprevádzaná zvukovým signálom a
zobrazením správy (napr.: „Top up emissions
additive: Starting prevented in“ (Doplniť
aditívum na redukciu emisií: Zákaz štartovania
za 1 500 km)), ktorá udáva dojazd vyjadrený v
km alebo míľach.
Počas jazdy sa správa bude zobrazovať
každých 300 prejdených kilometrov, pokiaľ
hladina kvapaliny nebude doplnená.
Obráťte sa na sieť PEUGEOT alebo na
odborný servis, kde vám AdBlue® doplnia.
Hladinu kvapaliny si môžete doplniť aj sami.
F
Z
voľte si „OPTIONS “ (Možnosti).
Viac informácií o AdBlue
® a systéme
SCR , zvlášť o doplnení hladiny AdBlue®
nájdete v príslušnej kapitole.
1
Palubn
Page 36 of 528
34

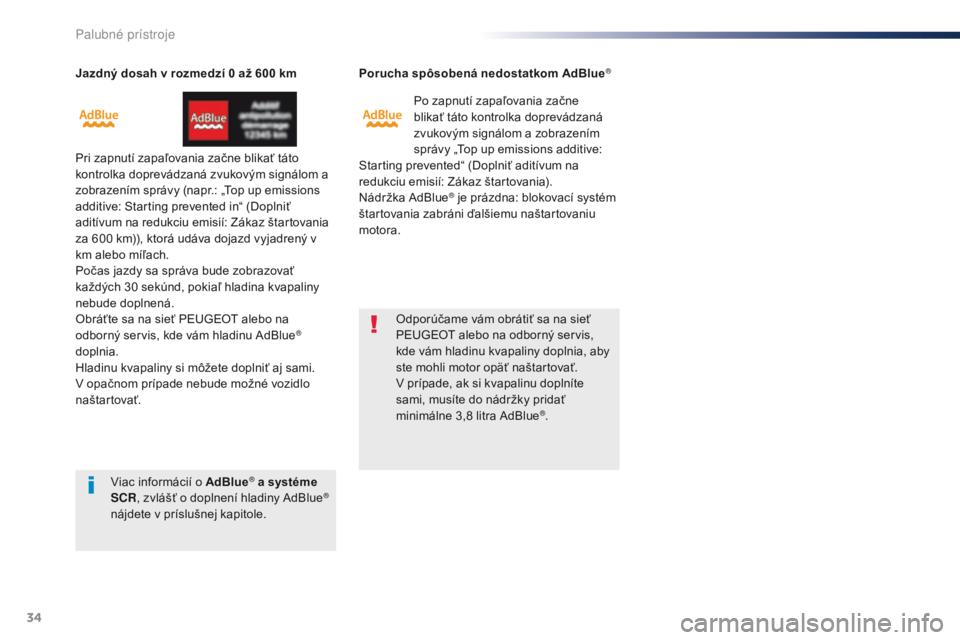

Jazdný dosah v rozmedzí 0 až 600 km
Pri zapnutí zapaľovania začne blikať táto
kontrolka doprevádzaná zvukovým signálom a
zobrazením správy (napr.: „Top up emissions
additive: Starting prevented in“ (Doplniť
aditívum na redukciu emisií: Zákaz štartovania
za 600 km)), ktorá udáva dojazd vyjadrený v
km alebo míľach.
Počas jazdy sa správa bude zobrazovať
každých 30 sekúnd, pokiaľ hladina kvapaliny
nebude doplnená.
Obráťte sa na sieť PEUGEOT alebo na
odborný servis, kde vám hladinu AdBlue
®
doplnia.
Hladinu kvapaliny si môžete doplniť aj sami.
V opačnom prípade nebude možné vozidlo
naštartovať. Porucha spôsobená nedostatkom AdBlue
®
Po zapnutí zapaľovania začne
blikať táto kontrolka doprevádzaná
zvukovým signálom a zobrazením
správy „Top up emissions additive:
Starting prevented“ (Doplniť aditívum na
redukciu emisií: Zákaz štartovania).
Nádržka AdBlue
® je prázdna: blokovací systém
štartovania zabráni ďalšiemu naštartovaniu
motora.
Odporúčame vám obrátiť sa na sieť
PEUGEOT alebo na odborný servis,
kde vám hladinu kvapaliny doplnia, aby
ste mohli motor opäť naštartovať.
V prípade, ak si kvapalinu doplníte
sami, musíte do nádržky pridať
minimálne 3,8 litra AdBlue
®.
Viac informácií o AdBlue
® a systéme
SCR , zvlášť o doplnení hladiny AdBlue®
nájdete v príslušnej kapitole.
Palubn
Page 37 of 528
35
Traveller-VP_sk_Chap01_instruments-de-bord_ed01-2016

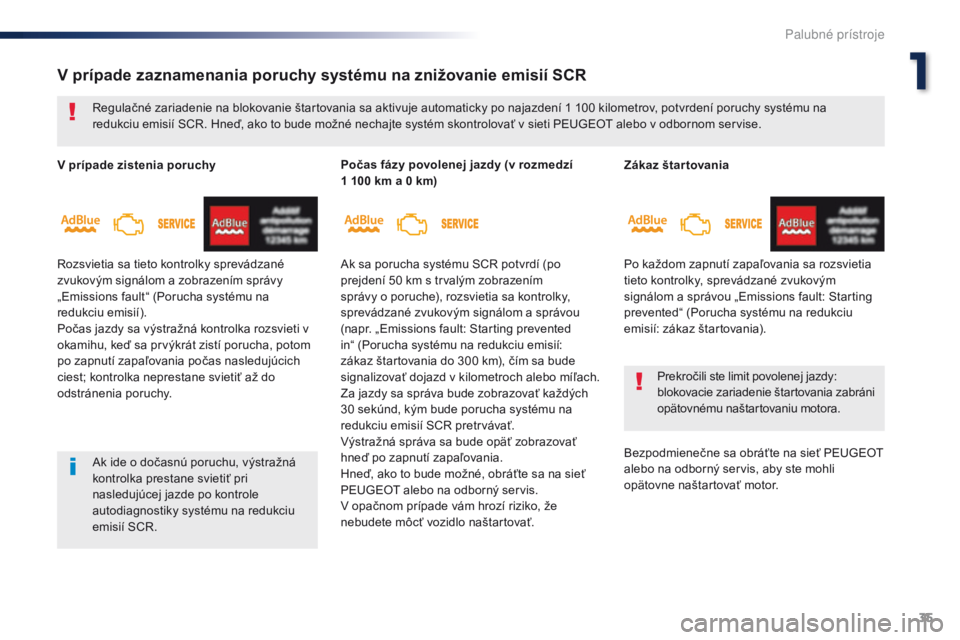

Zákaz štar tovania
Po každom zapnutí zapaľovania sa rozsvietia
tieto kontrolky, sprevádzané zvukovým
signálom a správou „Emissions fault: Starting
prevented“ (Porucha systému na redukciu
emisií: zákaz štartovania).Prekročili ste limit povolenej jazdy:
blokovacie zariadenie štartovania zabráni
opätovnému naštartovaniu motora.
Bezpodmienečne sa obráťte na sieť PEUGEOT
alebo na odborný servis, aby ste mohli
opätovne naštartovať motor.
V prípade zaznamenania poruchy systému na znižovanie emisií SCR
Regulačné zariadenie na blokovanie štartovania sa aktivuje automaticky po najazdení 1 100 kilometrov, potvrdení poruchy systému na
redukciu emisií SCR. Hneď, ako to bude možné nechajte systém skontrolovať v sieti PEUGEOT alebo v odbornom servise.
Ak ide o dočasnú poruchu, výstražná
kontrolka prestane svietiť pri
nasledujúcej jazde po kontrole
autodiagnostiky systému na redukciu
emisií SCR.
V prípade zistenia poruchy
Rozsvietia sa tieto kontrolky sprevádzané
zvukovým signálom a zobrazením správy
„Emissions fault“ (Porucha systému na
redukciu emisií).
Počas jazdy sa výstražná kontrolka rozsvieti v
okamihu, keď sa prvýkrát zistí porucha, potom
po zapnutí zapaľovania počas nasledujúcich
ciest; kontrolka neprestane svietiť až do
odstránenia poruchy.
Počas fázy povolenej jazdy (v rozmedzí
1 100 km a 0 km)
Ak sa porucha systému SCR potvrdí (po
prejdení 50 km s trvalým zobrazením
správy o poruche), rozsvietia sa kontrolky,
sprevádzané zvukovým signálom a správou
(napr. „Emissions fault: Starting prevented
in“ (Porucha systému na redukciu emisií:
zákaz štartovania do 300 km), čím sa bude
signalizovať dojazd v kilometroch alebo míľach.
Za jazdy sa správa bude zobrazovať každých
30 sekúnd, kým bude porucha systému na
redukciu emisií SCR pretrvávať.
Výstražná správa sa bude opäť zobrazovať
hneď po zapnutí zapaľovania.
Hneď, ako to bude možné, obráťte sa na sieť
PEUGEOT alebo na odborný servis.
V opačnom prípade vám hrozí riziko, že
nebudete môcť vozidlo naštartovať.
1
Palubn
Page 38 of 528
36

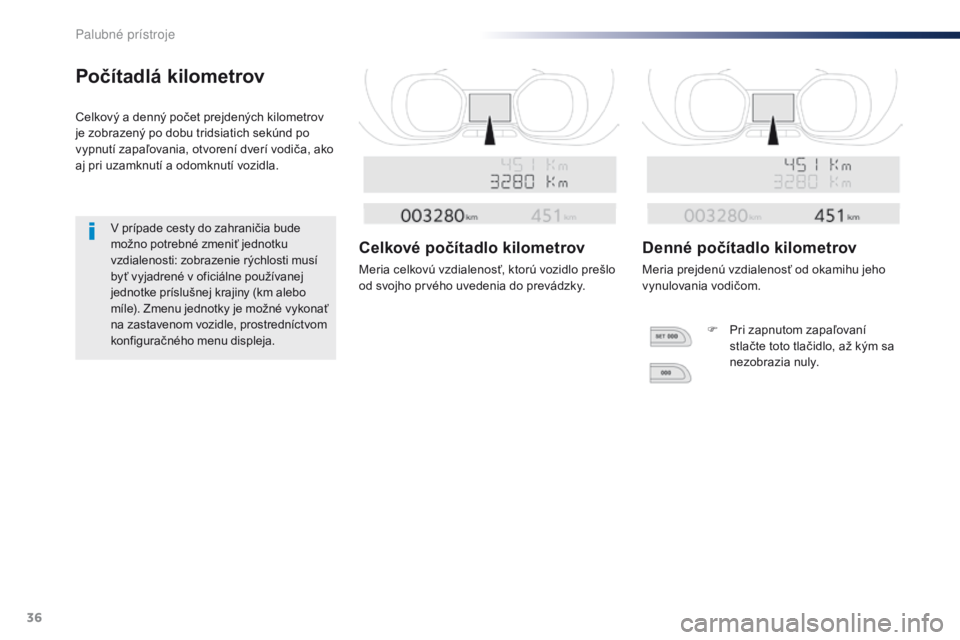

Počítadlá kilometrov
Celkový a denný počet prejdených kilometrov
je zobrazený po dobu tridsiatich sekúnd po
vypnutí zapaľovania, otvorení dverí vodiča, ako
aj pri uzamknutí a odomknutí vozidla.V prípade cesty do zahraničia bude
možno potrebné zmeniť jednotku
vzdialenosti: zobrazenie rýchlosti musí
byť vyjadrené v oficiálne používanej
jednotke príslušnej krajiny (km alebo
míle). Zmenu jednotky je možné vykonať
na zastavenom vozidle, prostredníctvom
konfiguračného menu displeja.
Celkové počítadlo kilometrov
Meria celkovú vzdialenosť, ktorú vozidlo prešlo
od svojho prvého uvedenia do prevádzky.
Denné počítadlo kilometrov
Meria prejdenú vzdialenosť od okamihu jeho
vynulovania vodičom. F
P
ri zapnutom zapaľovaní
stlačte toto tlačidlo, až kým sa
nezobrazia nuly.
Pa
Page 39 of 528
37
Traveller-VP_sk_Chap01_instruments-de-bord_ed01-2016

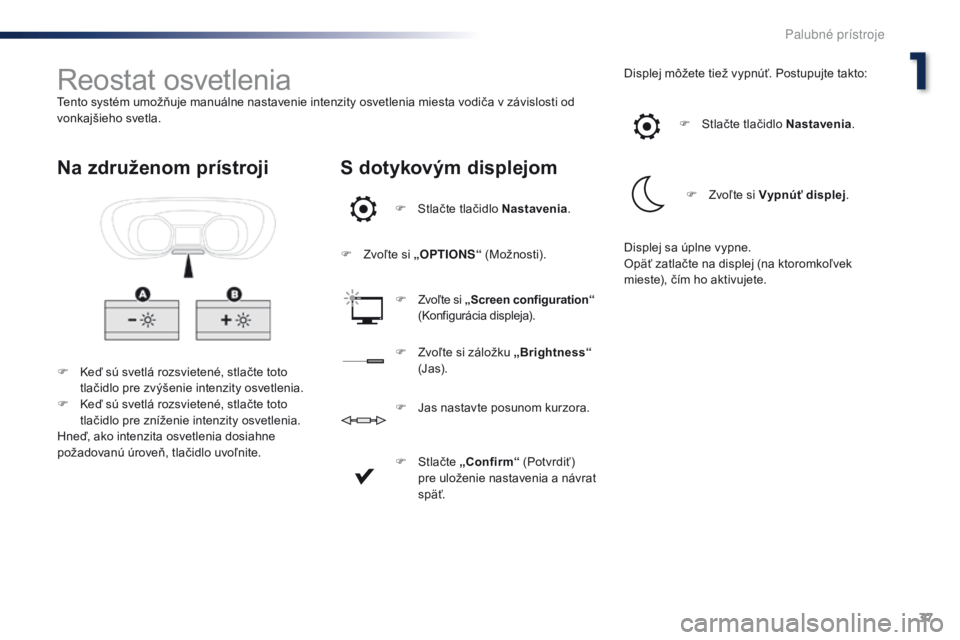

Reostat osvetleniaTento systém umožňuje manuálne nastavenie intenzity osvetlenia miesta vodiča v závislosti od
vonkajšieho svetla.F
K
eď sú svetlá rozsvietené, stlačte toto
tlačidlo pre zvýšenie intenzity osvetlenia.
F
K
eď sú svetlá rozsvietené, stlačte toto
tlačidlo pre zníženie intenzity osvetlenia.
Hneď, ako intenzita osvetlenia dosiahne
požadovanú úroveň, tlačidlo uvoľnite.
Na združenom prístroji S dotykovým displejom
F Stlačte tlačidlo Nastavenia .
F
Z
voľte si „OPTIONS “ (Možnosti).
F
Z
voľte si „ Screen configuration “
(Konfigurácia displeja). Displej môžete tiež vypnúť. Postupujte takto:
F
Z
voľte si záložku „Brightness “
(J a s). F
S
tlačte tlačidlo Nastavenia
.
F Z voľte si Vypnúť displej
.
F
S
tlačte „Confirm “ (Potvrdiť)
pre uloženie nastavenia a návrat
späť.
F
J
as nastavte posunom kurzora. Displej sa úplne vypne.
Opäť zatlačte na displej (na ktoromkoľvek
mieste), čím ho aktivujete.
1
Palubn
Page 40 of 528
38

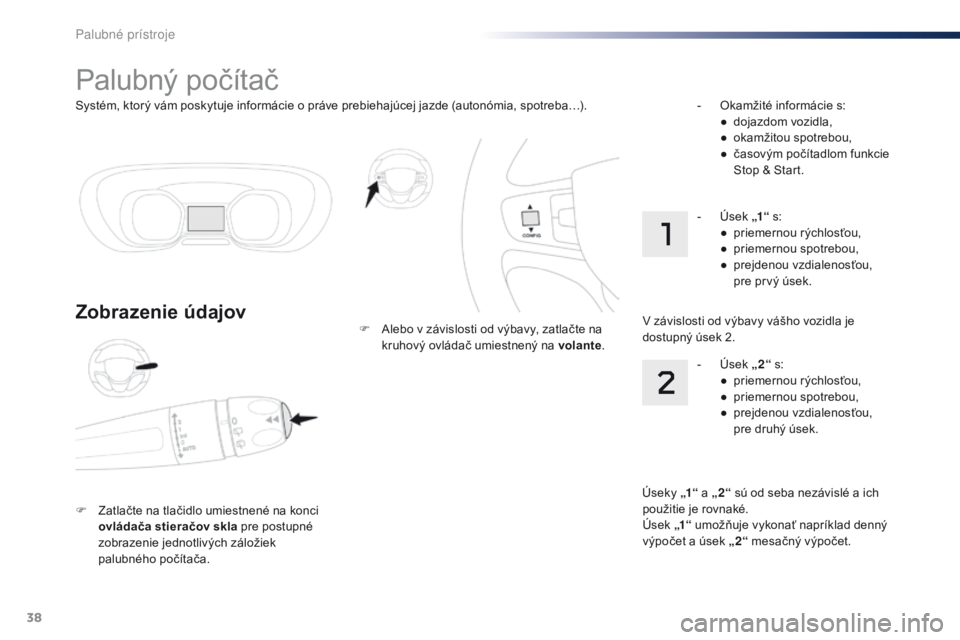

Systém, ktorý vám poskytuje informácie o práve prebiehajúcej jazde (autonómia, spotreba…).
Palubný počítač
Zobrazenie údajov
F Zatlačte na tlačidlo umiestnené na konci ovládača stieračov skla pre postupné
zobrazenie jednotlivých záložiek
palubného počítača. F
A
lebo v závislosti od výbavy, zatlačte na
kruhový ovládač umiestnený na volante .-
O
kamžité informácie s:
●
d
ojazdom vozidla,
●
o
kamžitou spotrebou,
●
č
asovým počítadlom funkcie
Stop & Start.
Úseky „1“ a „2“ sú od seba nezávislé a ich
použitie je rovnaké.
Úsek „1“ umožňuje vykonať napríklad denný
výpočet a úsek „2“ mesačný výpočet.
-
Ú
sek „2“ s:
●
p
riemernou rýchlosťou,
●
p
riemernou spotrebou,
●
p
rejdenou vzdialenosťou,
p
re druhý úsek.
-
Ú
sek „1“
s:
●
p
riemernou rýchlosťou,
●
p
riemernou spotrebou,
●
p
rejdenou vzdialenosťou,
p
re prvý úsek.
V závislosti od výbavy vášho vozidla je
dostupný úsek 2.
Palubn
