Seat Alhambra 2006 Manuale del proprietario (in Italian)
Manufacturer: SEAT, Model Year: 2006, Model line: Alhambra, Model: Seat Alhambra 2006Pages: 317, PDF Dimensioni: 6.47 MB

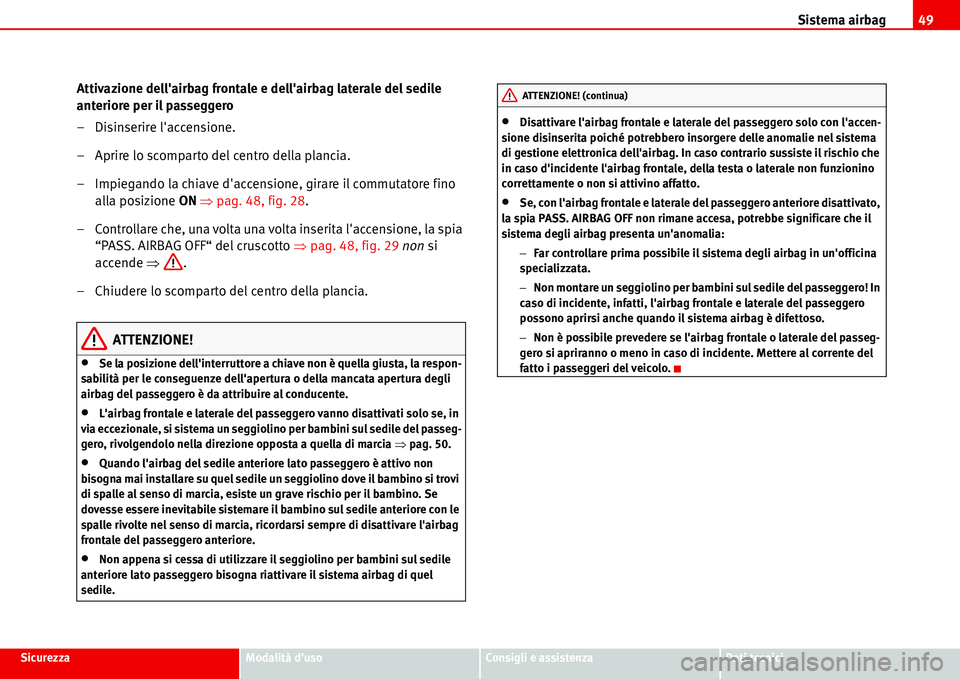

Page 51 of 317
Sistema airbag49
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
Attivazione dell'airbag frontale e dell'airbag laterale del sedile
anteriore per il passeggero
– Disinserire l'accensione.
– Aprire lo scomparto del centro della plancia.
– Impiegando la chiave d'accensione, girare il commutatore fino
alla posizione ON Ÿpag. 48, fig. 28.
– Controllare che, una volta una volta inserita l'accensione, la spia
“PASS. AIRBAG OFF“ del cruscotto Ÿpag. 48, fig. 29 non si
accende Ÿ.
– Chiudere lo scomparto del centro della plancia.
ATTENZIONE!
•Se la posizione dell'interruttore a chiave non è quella giusta, la respon-
sabilità per le conseguenze dell'apertura o della mancata apertura degli
airbag del passeggero è da attribuire al conducente.
•L'airbag frontale e laterale del passeggero vanno disattivati solo se, in
via eccezionale, si sistema un seggiolino per bambini sul sedile del passeg-
gero, rivolgendolo nella direzione opposta a quella di marcia Ÿpag. 50.
•Quando l'airbag del sedile anteriore lato passeggero è attivo non
bisogna mai installare su quel sedile un seggiolino dove il bambino si trovi
di spalle al senso di marcia, esiste un grave rischio per il bambino. Se
dovesse essere inevitabile sistemare il bambino sul sedile anteriore con le
spalle rivolte nel senso di marcia, ricordarsi sempre di disattivare l'airbag
frontale del passeggero anteriore.
•Non appena si cessa di utilizzare il seggiolino per bambini sul sedile
anteriore lato passeggero bisogna riattivare il sistema airbag di quel
sedile.
•Disattivare l'airbag frontale e laterale del passeggero solo con l'accen-
sione disinserita poiché potrebbero insorgere delle anomalie nel sistema
di gestione elettronica dell'airbag. In caso contrario sussiste il rischio che
in caso d'incidente l'airbag frontale, della testa o laterale non funzionino
correttamente o non si attivino affatto.
•Se, con l'airbag frontale e laterale del passeggero anteriore disattivato,
la spia PASS. AIRBAG OFF non rimane accesa, potrebbe significare che il
sistema degli airbag presenta un'anomalia:
−Far controllare prima possibile il sistema degli airbag in un'officina
specializzata.
−Non montare un seggiolino per bambini sul sedile del passeggero! In
caso di incidente, infatti, l'airbag frontale e laterale del passeggero
possono aprirsi anche quando il sistema airbag è difettoso.
−Non è possibile prevedere se l'airbag frontale o laterale del passeg-
gero si apriranno o meno in caso di incidente. Mettere al corrente del
fatto i passeggeri del veicolo.
ATTENZIONE! (continua)

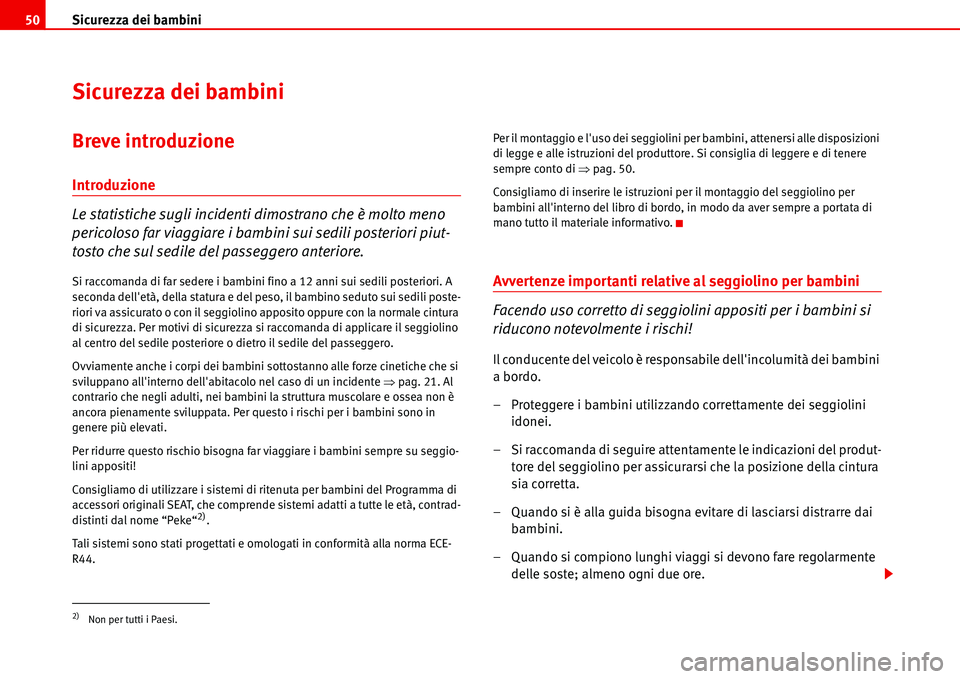

Page 52 of 317
Sicurezza dei bambini 50
Sicurezza dei bambini
Breve introduzione
Introduzione
Le statistiche sugli incidenti dimostrano che è molto meno
pericoloso far viaggiare i bambini sui sedili posteriori piut-
tosto che sul sedile del passeggero anteriore.
Si raccomanda di far sedere i bambini fino a 12 anni sui sedili posteriori. A
seconda dell'età, della statura e del peso, il bambino seduto sui sedili poste-
riori va assicurato o con il seggiolino apposito oppure con la normale cintura
di sicurezza. Per motivi di sicurezza si raccomanda di applicare il seggiolino
al centro del sedile posteriore o dietro il sedile del passeggero.
Ovviamente anche i corpi dei bambini sottostanno alle forze cinetiche che si
sviluppano all'interno dell'abitacolo nel caso di un incidente Ÿpag. 21. Al
contrario che negli adulti, nei bambini la struttura muscolare e ossea non è
ancora pienamente sviluppata. Per questo i rischi per i bambini sono in
genere più elevati.
Per ridurre questo rischio bisogna far viaggiare i bambini sempre su seggio-
lini appositi!
Consigliamo di utilizzare i sistemi di ritenuta per bambini del Programma di
accessori originali SEAT, che comprende sistemi adatti a tutte le età, contrad-
distinti dal nome “Peke“
2).
Tali sistemi sono stati progettati e omologati in conformità alla norma ECE-
R44.Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore. Si consiglia di leggere e di tenere
sempre conto di Ÿpag. 50.
Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
Avvertenze importanti relative al seggiolino per bambini
Facendo uso corretto di seggiolini appositi per i bambini si
riducono notevolmente i rischi!
Il conducente del veicolo è responsabile dell'incolumità dei bambini
a bordo.
– Proteggere i bambini utilizzando correttamente dei seggiolini
idonei.
– Si raccomanda di seguire attentamente le indicazioni del produt-
tore del seggiolino per assicurarsi che la posizione della cintura
sia corretta.
– Quando si è alla guida bisogna evitare di lasciarsi distrarre dai
bambini.
– Quando si compiono lunghi viaggi si devono fare regolarmente
delle soste; almeno ogni due ore.
2)Non per tutti i Paesi.

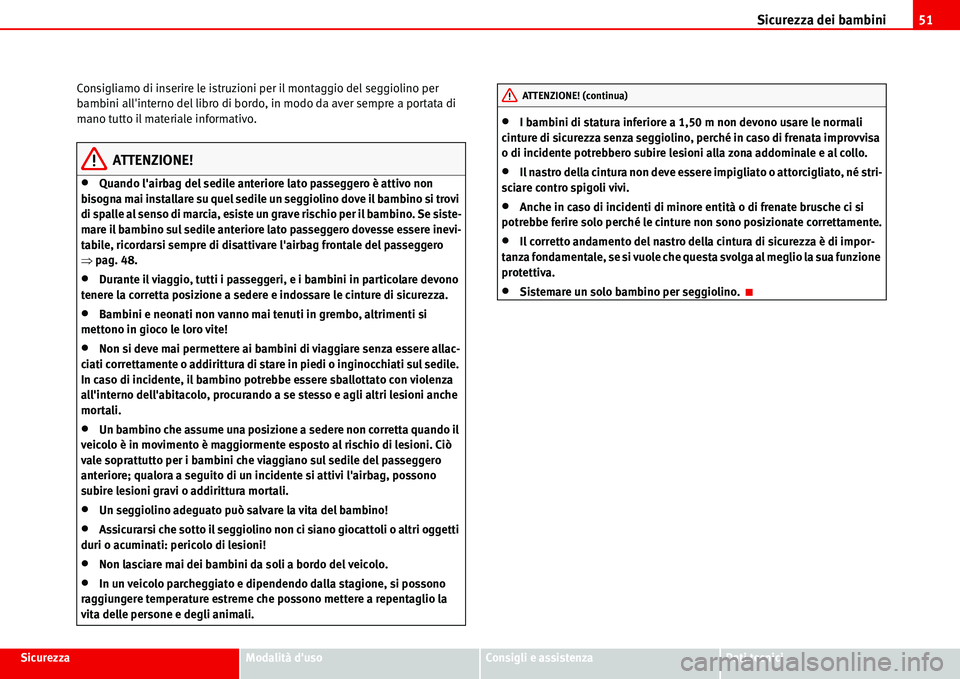

Page 53 of 317
Sicurezza dei bambini51
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
ATTENZIONE!
•Quando l'airbag del sedile anteriore lato passeggero è attivo non
bisogna mai installare su quel sedile un seggiolino dove il bambino si trovi
di spalle al senso di marcia, esiste un grave rischio per il bambino. Se siste-
mare il bambino sul sedile anteriore lato passeggero dovesse essere inevi-
tabile, ricordarsi sempre di disattivare l'airbag frontale del passeggero
Ÿpag. 48.
•Durante il viaggio, tutti i passeggeri, e i bambini in particolare devono
tenere la corretta posizione a sedere e indossare le cinture di sicurezza.
•Bambini e neonati non vanno mai tenuti in grembo, altrimenti si
mettono in gioco le loro vite!
•Non si deve mai permettere ai bambini di viaggiare senza essere allac-
ciati correttamente o addirittura di stare in piedi o inginocchiati sul sedile.
In caso di incidente, il bambino potrebbe essere sballottato con violenza
all'interno dell'abitacolo, procurando a se stesso e agli altri lesioni anche
mortali.
•Un bambino che assume una posizione a sedere non corretta quando il
veicolo è in movimento è maggiormente esposto al rischio di lesioni. Ciò
vale soprattutto per i bambini che viaggiano sul sedile del passeggero
anteriore; qualora a seguito di un incidente si attivi l'airbag, possono
subire lesioni gravi o addirittura mortali.
•Un seggiolino adeguato può salvare la vita del bambino!
•Assicurarsi che sotto il seggiolino non ci siano giocattoli o altri oggetti
duri o acuminati: pericolo di lesioni!
•Non lasciare mai dei bambini da soli a bordo del veicolo.
•In un veicolo parcheggiato e dipendendo dalla stagione, si possono
raggiungere temperature estreme che possono mettere a repentaglio la
vita delle persone e degli animali.
•I bambini di statura inferiore a 1,50 m non devono usare le normali
cinture di sicurezza senza seggiolino, perché in caso di frenata improvvisa
o di incidente potrebbero subire lesioni alla zona addominale e al collo.
•Il nastro della cintura non deve essere impigliato o attorcigliato, né stri-
sciare contro spigoli vivi.
•Anche in caso di incidenti di minore entità o di frenate brusche ci si
potrebbe ferire solo perché le cinture non sono posizionate correttamente.
•Il corretto andamento del nastro della cintura di sicurezza è di impor-
tanza fondamentale, se si vuole che questa svolga al meglio la sua funzione
protettiva.
•Sistemare un solo bambino per seggiolino.
ATTENZIONE! (continua)

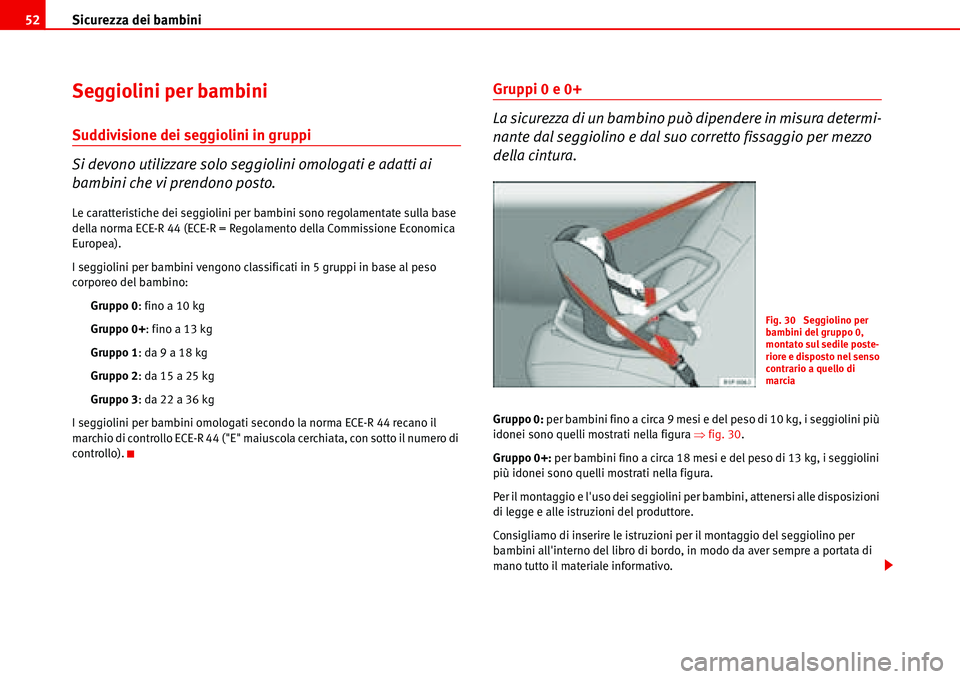

Page 54 of 317
Sicurezza dei bambini 52
Seggiolini per bambini
Suddivisione dei seggiolini in gruppi
Si devono utilizzare solo seggiolini omologati e adatti ai
bambini che vi prendono posto.
Le caratteristiche dei seggiolini per bambini sono regolamentate sulla base
della norma ECE-R 44 (ECE-R = Regolamento della Commissione Economica
Europea).
I seggiolini per bambini vengono classificati in 5 gruppi in base al peso
corporeo del bambino:
Gruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kg
Gruppo 1: da 9 a 18 kg
Gruppo 2: da 15 a 25 kg
Gruppo 3: da 22 a 36 kg
I seggiolini per bambini omologati secondo la norma ECE-R 44 recano il
marchio di controllo ECE-R 44 ("E" maiuscola cerchiata, con sotto il numero di
controllo).
Gruppi 0 e 0+
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.
Gruppo 0: per bambini fino a circa 9 mesi e del peso di 10 kg, i seggiolini più
idonei sono quelli mostrati nella figura Ÿfig. 30.
Gruppo 0+: per bambini fino a circa 18 mesi e del peso di 13 kg, i seggiolini
più idonei sono quelli mostrati nella figura.
Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore.
Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
Fig. 30 Seggiolino per
bambini del gruppo 0,
montato sul sedile poste-
riore e disposto nel senso
contrario a quello di
marcia

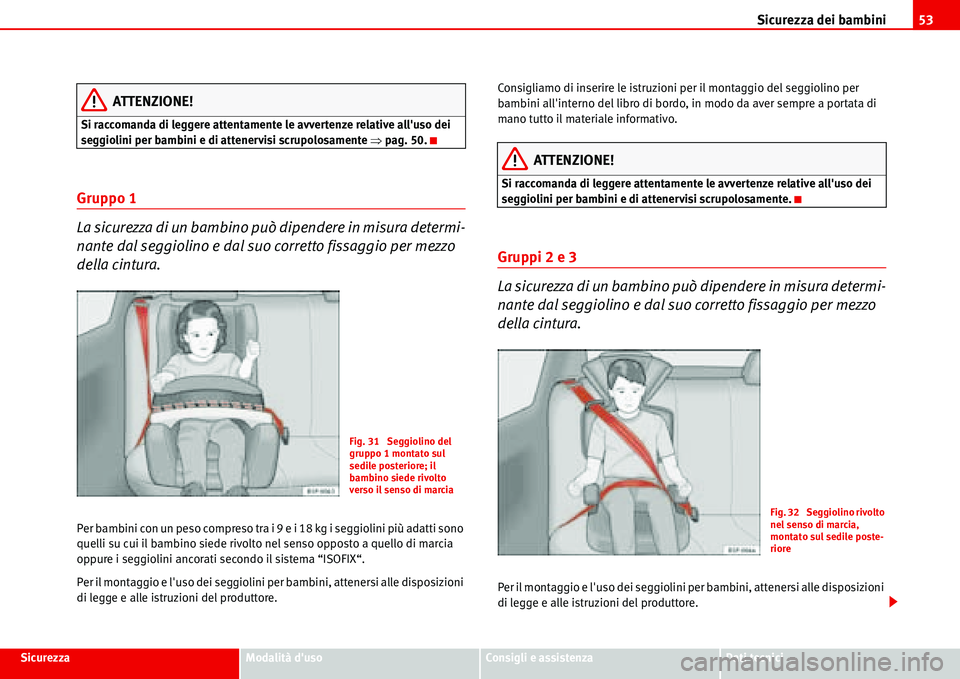

Page 55 of 317
Sicurezza dei bambini53
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici
ATTENZIONE!
Si raccomanda di leggere attentamente le avvertenze relative all'uso dei
seggiolini per bambini e di attenervisi scrupolosamente Ÿpag. 50.
Gruppo 1
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.
Per bambini con un peso compreso tra i 9 e i 18 kg i seggiolini più adatti sono
quelli su cui il bambino siede rivolto nel senso opposto a quello di marcia
oppure i seggiolini ancorati secondo il sistema “ISOFIX“.
Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore.Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
ATTENZIONE!
Si raccomanda di leggere attentamente le avvertenze relative all'uso dei
seggiolini per bambini e di attenervisi scrupolosamente.
Gruppi 2 e 3
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.
Per il montaggio e l'uso dei seggiolini per bambini, attenersi alle disposizioni
di legge e alle istruzioni del produttore.
Fig. 31 Seggiolino del
gruppo 1 montato sul
sedile posteriore; il
bambino siede rivolto
verso il senso di marcia
Fig. 32 Seggiolino rivolto
nel senso di marcia,
montato sul sedile poste-
riore

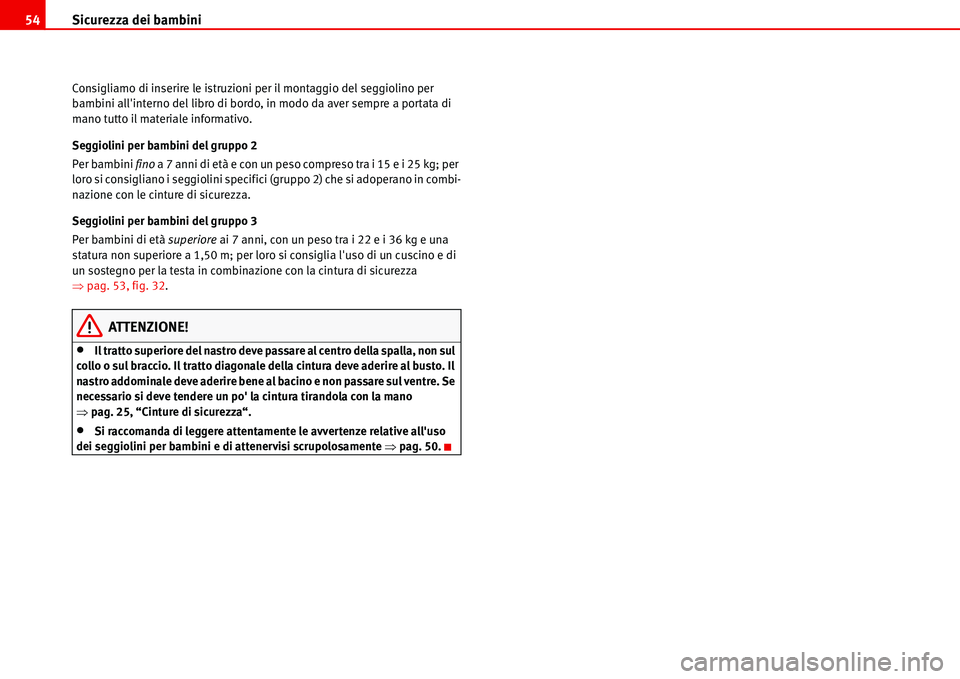

Page 56 of 317
Sicurezza dei bambini 54
Consigliamo di inserire le istruzioni per il montaggio del seggiolino per
bambini all'interno del libro di bordo, in modo da aver sempre a portata di
mano tutto il materiale informativo.
Seggiolini per bambini del gruppo 2
Per bambini fino a 7 anni di età e con un peso compreso tra i 15 e i 25 kg; per
loro si consigliano i seggiolini specifici (gruppo 2) che si adoperano in combi-
nazione con le cinture di sicurezza.
Seggiolini per bambini del gruppo 3
Per bambini di età superiore ai 7 anni, con un peso tra i 22 e i 36 kg e una
statura non superiore a 1,50 m; per loro si consiglia l'uso di un cuscino e di
un sostegno per la testa in combinazione con la cintura di sicurezza
Ÿpag. 53, fig. 32.
ATTENZIONE!
•Il tratto superiore del nastro deve passare al centro della spalla, non sul
collo o sul braccio. Il tratto diagonale della cintura deve aderire al busto. Il
nastro addominale deve aderire bene al bacino e non passare sul ventre. Se
necessario si deve tendere un po' la cintura tirandola con la mano
Ÿpag. 25, “Cinture di sicurezza“.
•Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente Ÿpag. 50.
Page 57 of 317
Sicurezza dei bambini55
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

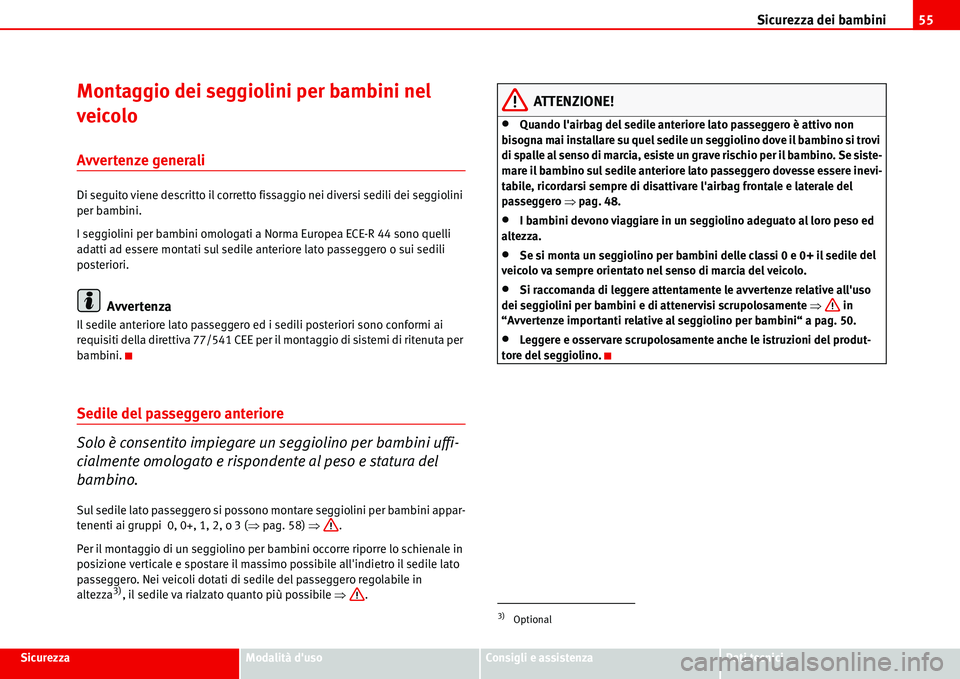

Montaggio dei seggiolini per bambini nel
veicolo
Avvertenze generali
Di seguito viene descritto il corretto fissaggio nei diversi sedili dei seggiolini
per bambini.
I seggiolini per bambini omologati a Norma Europea ECE-R 44 sono quelli
adatti ad essere montati sul sedile anteriore lato passeggero o sui sedili
posteriori.
Avvertenza
Il sedile anteriore lato passeggero ed i sedili posteriori sono conformi ai
requisiti della direttiva 77/541 CEE per il montaggio di sistemi di ritenuta per
bambini.
Sedile del passeggero anteriore
Solo è consentito impiegare un seggiolino per bambini uffi-
cialmente omologato e rispondente al peso e statura del
bambino.
Sul sedile lato passeggero si possono montare seggiolini per bambini appar-
tenenti ai gruppi 0, 0+, 1, 2, o 3 ( Ÿpag. 58) Ÿ.
Per il montaggio di un seggiolino per bambini occorre riporre lo schienale in
posizione verticale e spostare il massimo possibile all'indietro il sedile lato
passeggero. Nei veicoli dotati di sedile del passeggero regolabile in
altezza
3), il sedile va rialzato quanto più possibile Ÿ.
ATTENZIONE!
•Quando l'airbag del sedile anteriore lato passeggero è attivo non
bisogna mai installare su quel sedile un seggiolino dove il bambino si trovi
di spalle al senso di marcia, esiste un grave rischio per il bambino. Se siste-
mare il bambino sul sedile anteriore lato passeggero dovesse essere inevi-
tabile, ricordarsi sempre di disattivare l'airbag frontale e laterale del
passeggero Ÿpag. 48.
•I bambini devono viaggiare in un seggiolino adeguato al loro peso ed
altezza.
•Se si monta un seggiolino per bambini delle classi 0 e 0+ il sedile del
veicolo va sempre orientato nel senso di marcia del veicolo.
•Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente Ÿ in
“Avvertenze importanti relative al seggiolino per bambini“ a pag. 50.
•Leggere e osservare scrupolosamente anche le istruzioni del produt-
tore del seggiolino.
3)Optional
Page 58 of 317
Sicurezza dei bambini 56

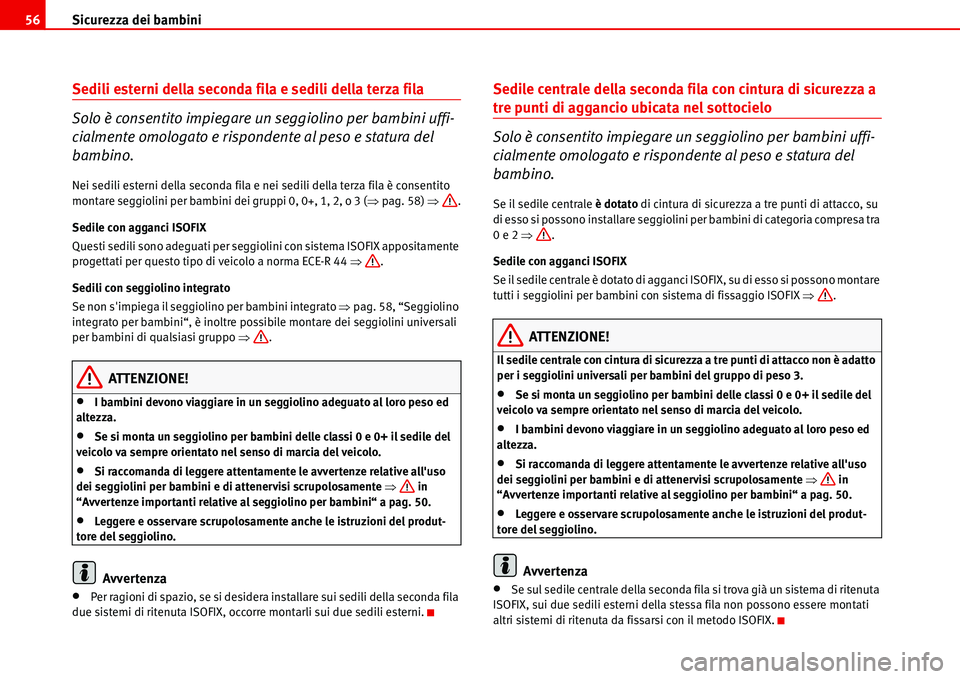

Sedili esterni della seconda fila e sedili della terza fila
Solo è consentito impiegare un seggiolino per bambini uffi-
cialmente omologato e rispondente al peso e statura del
bambino.
Nei sedili esterni della seconda fila e nei sedili della terza fila è consentito
montare seggiolini per bambini dei gruppi 0, 0+, 1, 2, o 3 ( Ÿpag. 58) Ÿ.
Sedile con agganci ISOFIX
Questi sedili sono adeguati per seggiolini con sistema ISOFIX appositamente
progettati per questo tipo di veicolo a norma ECE-R 44 Ÿ.
Sedili con seggiolino integrato
Se non s'impiega il seggiolino per bambini integrato Ÿpag. 58, “Seggiolino
integrato per bambini“, è inoltre possibile montare dei seggiolini universali
per bambini di qualsiasi gruppo Ÿ.
ATTENZIONE!
•I bambini devono viaggiare in un seggiolino adeguato al loro peso ed
altezza.
•Se si monta un seggiolino per bambini delle classi 0 e 0+ il sedile del
veicolo va sempre orientato nel senso di marcia del veicolo.
•Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente Ÿ in
“Avvertenze importanti relative al seggiolino per bambini“ a pag. 50.
•Leggere e osservare scrupolosamente anche le istruzioni del produt-
tore del seggiolino.
Avvertenza
•Per ragioni di spazio, se si desidera installare sui sedili della seconda fila
due sistemi di ritenuta ISOFIX, occorre montarli sui due sedili esterni.
Sedile centrale della seconda fila con cintura di sicurezza a
tre punti di aggancio ubicata nel sottocielo
Solo è consentito impiegare un seggiolino per bambini uffi-
cialmente omologato e rispondente al peso e statura del
bambino.
Se il sedile centrale è dotato di cintura di sicurezza a tre punti di attacco, su
di esso si possono installare seggiolini per bambini di categoria compresa tra
0 e 2 Ÿ.
Sedile con agganci ISOFIX
Se il sedile centrale è dotato di agganci ISOFIX, su di esso si possono montare
tutti i seggiolini per bambini con sistema di fissaggio ISOFIX Ÿ.
ATTENZIONE!
Il sedile centrale con cintura di sicurezza a tre punti di attacco non è adatto
per i seggiolini universali per bambini del gruppo di peso 3.
•Se si monta un seggiolino per bambini delle classi 0 e 0+ il sedile del
veicolo va sempre orientato nel senso di marcia del veicolo.
•I bambini devono viaggiare in un seggiolino adeguato al loro peso ed
altezza.
•Si raccomanda di leggere attentamente le avvertenze relative all'uso
dei seggiolini per bambini e di attenervisi scrupolosamente Ÿ in
“Avvertenze importanti relative al seggiolino per bambini“ a pag. 50.
•Leggere e osservare scrupolosamente anche le istruzioni del produt-
tore del seggiolino.
Avvertenza
•Se sul sedile centrale della seconda fila si trova già un sistema di ritenuta
ISOFIX, sui due sedili esterni della stessa fila non possono essere montati
altri sistemi di ritenuta da fissarsi con il metodo ISOFIX.
Page 59 of 317
Sicurezza dei bambini57
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

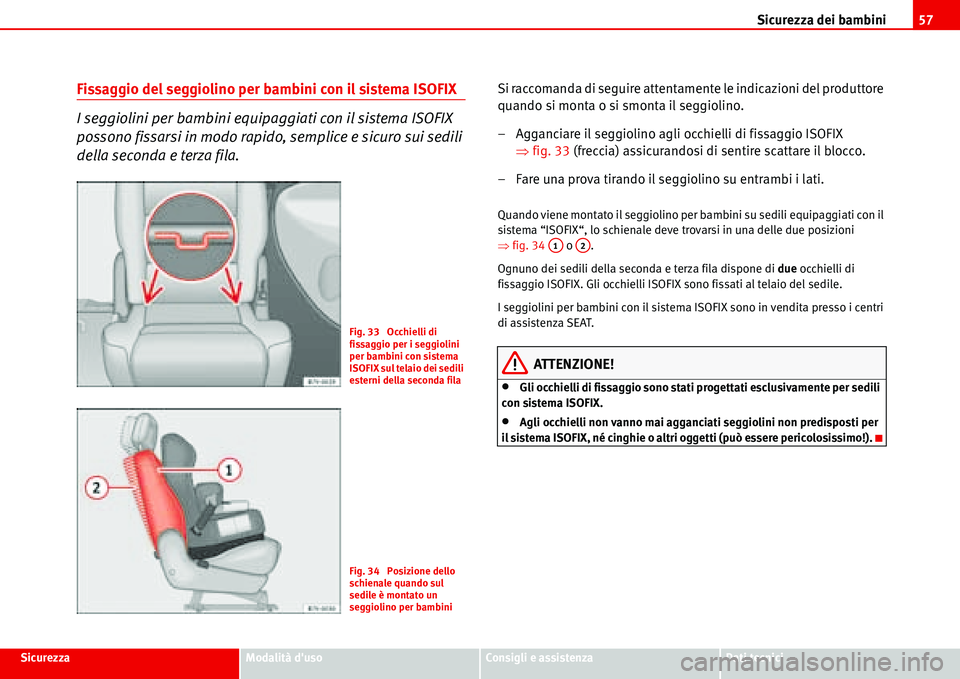

Fissaggio del seggiolino per bambini con il sistema ISOFIX
I seggiolini per bambini equipaggiati con il sistema ISOFIX
possono fissarsi in modo rapido, semplice e sicuro sui sedili
della seconda e terza fila.Si raccomanda di seguire attentamente le indicazioni del produttore
quando si monta o si smonta il seggiolino.
– Agganciare il seggiolino agli occhielli di fissaggio ISOFIX
Ÿfig. 33 (freccia) assicurandosi di sentire scattare il blocco.
– Fare una prova tirando il seggiolino su entrambi i lati.
Quando viene montato il seggiolino per bambini su sedili equipaggiati con il
sistema “ISOFIX“, lo schienale deve trovarsi in una delle due posizioni
Ÿfig. 34 o .
Ognuno dei sedili della seconda e terza fila dispone di due occhielli di
fissaggio ISOFIX. Gli occhielli ISOFIX sono fissati al telaio del sedile.
I seggiolini per bambini con il sistema ISOFIX sono in vendita presso i centri
di assistenza SEAT.
ATTENZIONE!
•Gli occhielli di fissaggio sono stati progettati esclusivamente per sedili
con sistema ISOFIX.
•Agli occhielli non vanno mai agganciati seggiolini non predisposti per
il sistema ISOFIX, né cinghie o altri oggetti (può essere pericolosissimo!).
Fig. 33 Occhielli di
fissaggio per i seggiolini
per bambini con sistema
ISOFIX sul telaio dei sedili
esterni della seconda fila
Fig. 34 Posizione dello
schienale quando sul
sedile è montato un
seggiolino per bambini
A1A2
Page 60 of 317
Sicurezza dei bambini 58

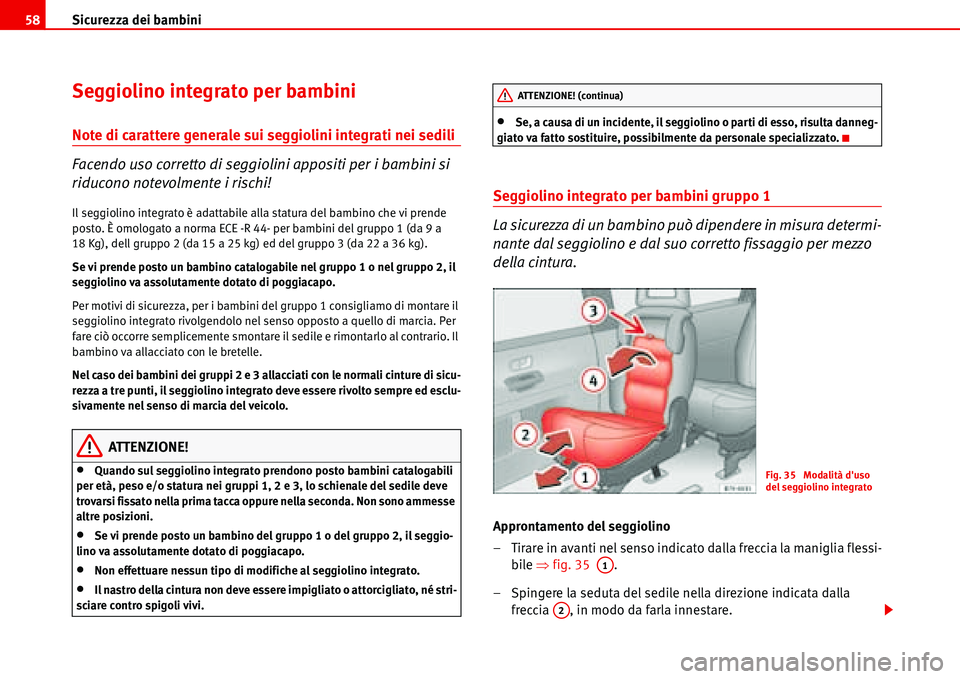

Seggiolino integrato per bambini
Note di carattere generale sui seggiolini integrati nei sedili
Facendo uso corretto di seggiolini appositi per i bambini si
riducono notevolmente i rischi!
Il seggiolino integrato è adattabile alla statura del bambino che vi prende
posto. È omologato a norma ECE -R 44- per bambini del gruppo 1 (da 9 a
18 Kg), dell gruppo 2 (da 15 a 25 kg) ed del gruppo 3 (da 22 a 36 kg).
Se vi prende posto un bambino catalogabile nel gruppo 1 o nel gruppo 2, il
seggiolino va assolutamente dotato di poggiacapo.
Per motivi di sicurezza, per i bambini del gruppo 1 consigliamo di montare il
seggiolino integrato rivolgendolo nel senso opposto a quello di marcia. Per
fare ciò occorre semplicemente smontare il sedile e rimontarlo al contrario. Il
bambino va allacciato con le bretelle.
Nel caso dei bambini dei gruppi 2 e 3 allacciati con le normali cinture di sicu-
rezza a tre punti, il seggiolino integrato deve essere rivolto sempre ed esclu-
sivamente nel senso di marcia del veicolo.
ATTENZIONE!
•Quando sul seggiolino integrato prendono posto bambini catalogabili
per età, peso e/o statura nei gruppi 1, 2 e 3, lo schienale del sedile deve
trovarsi fissato nella prima tacca oppure nella seconda. Non sono ammesse
altre posizioni.
•Se vi prende posto un bambino del gruppo 1 o del gruppo 2, il seggio-
lino va assolutamente dotato di poggiacapo.
•Non effettuare nessun tipo di modifiche al seggiolino integrato.
•Il nastro della cintura non deve essere impigliato o attorcigliato, né stri-
sciare contro spigoli vivi.
•Se, a causa di un incidente, il seggiolino o parti di esso, risulta danneg-
giato va fatto sostituire, possibilmente da personale specializzato.
Seggiolino integrato per bambini gruppo 1
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.
Approntamento del seggiolino
– Tirare in avanti nel senso indicato dalla freccia la maniglia flessi-
bile Ÿfig. 35 .
– Spingere la seduta del sedile nella direzione indicata dalla
freccia , in modo da farla innestare.
ATTENZIONE! (continua)
Fig. 35 Modalità d'uso
del seggiolino integrato
A1
A2
