Seat Alhambra 2007 Manuale del proprietario (in Italian)

Per vedere ed essere visti129
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

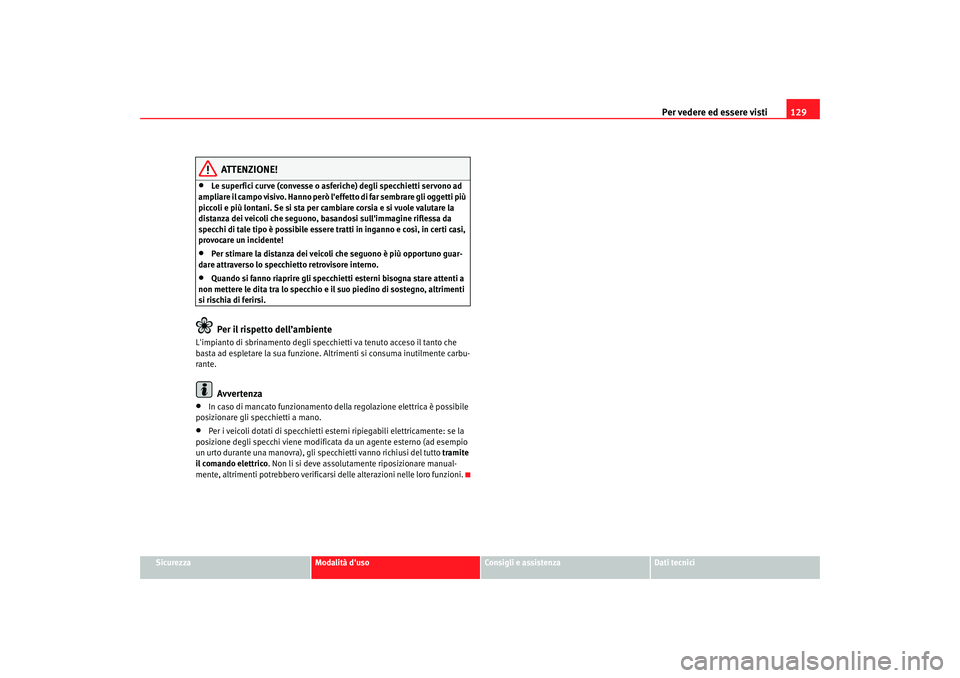

ATTENZIONE!
•
Le superfici curve (convesse o asferiche) degli specchietti servono ad
ampliare il campo visivo. Hanno però l'effetto di far sembrare gli oggetti più
piccoli e più lontani. Se si sta per cambiare corsia e si vuole valutare la
distanza dei veicoli che seguono, basandosi sull'immagine riflessa da
specchi di tale tipo è possibile essere tratti in inganno e così, in certi casi,
provocare un incidente!
•
Per stimare la distanza dei veicoli che seguono è più opportuno guar-
dare attraverso lo specchietto retrovisore interno.
•
Quando si fanno riaprire gli specchietti esterni bisogna stare attenti a
non mettere le dita tra lo specchio e il suo piedino di sostegno, altrimenti
si rischia di ferirsi.Per il rispetto dell’ambiente
L'impianto di sbrinamento degli specc hietti va tenuto acceso il tanto che
basta ad espletare la sua funzione. Altrimenti si consuma inutilmente carbu-
rante.
Avvertenza
•
In caso di mancato funzionamento della regolazione elettrica è possibile
posizionare gli specchietti a mano.
•
Per i veicoli dotati di specchietti esterni ripiegabili elettricamente: se la
posizione degli specchi viene modificata da un agente esterno (ad esempio
un urto durante una manovra), gli specchietti vanno richiusi del tutto tramite
il comando elettrico . Non li si deve assoluta mente riposizionare manual-
mente, altrimenti potrebbero verificars i delle alterazioni nelle loro funzioni.
alhambra italia.book Seite 129 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti

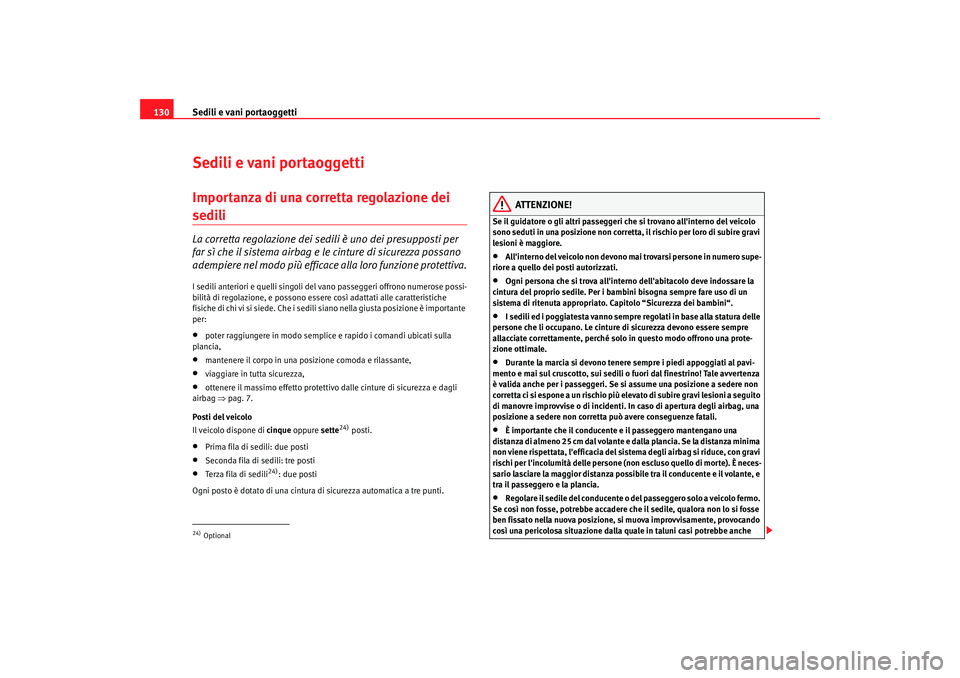

130Sedili e vani portaoggettiImportanza di una corretta regolazione dei sedili La corretta regolazione dei sedili è uno dei presupposti per
far sì che il sistema airbag e le cinture di sicurezza possano
adempiere nel modo più efficace alla loro funzione protettiva.I sedili anteriori e quelli singoli del vano passeggeri offrono numerose possi-
bilità di regolazione, e possono essere così adattati alle caratteristiche
fisiche di chi vi si siede. Che i sedili siano nella giusta posizione è importante
per:•
poter raggiungere in modo semplice e rapido i comandi ubicati sulla
plancia,
•
mantenere il corpo in una posizione comoda e rilassante,
•
viaggiare in tutta sicurezza,
•
ottenere il massimo effetto protettivo dalle cinture di sicurezza e dagli
airbag ⇒pag. 7.
Posti del veicolo
Il veicolo dispone di cinque oppure sette
24) posti.
•
Prima fila di sedili: due posti
•
Seconda fila di sedili: tre posti
•
Terza fila di sedili
24): due posti
Ogni posto è dotato di una cintura di sicurezza automatica a tre punti.
ATTENZIONE!
Se il guidatore o gli altri passeggeri che si trovano all'interno del veicolo
sono seduti in una posizione non corretta, il rischio per loro di subire gravi
lesioni è maggiore.•
All'interno del veicolo non devono mai trovarsi persone in numero supe-
riore a quello dei posti autorizzati.
•
Ogni persona che si trova all'interno dell'abitacolo deve indossare la
cintura del proprio sedile. Per i bambini bisogna sempre fare uso di un
sistema di ritenuta appropriato. Capitolo “Sicurezza dei bambini“.
•
I sedili ed i poggiatesta vanno sempre regolati in base alla statura delle
persone che li occupano. Le cinture di sicurezza devono essere sempre
allacciate correttamente, perché so lo in questo modo offrono una prote-
zione ottimale.
•
Durante la marcia si devono tenere sempre i piedi appoggiati al pavi-
mento e mai sul cruscotto, sui sedili o fuori dal finestrino! Tale avvertenza
è valida anche per i passeggeri. Se si assume una posizione a sedere non
corretta ci si espone a un rischio più elevato di subire gravi lesioni a seguito
di manovre improvvise o di incidenti. In caso di apertura degli airbag, una
posizione a sedere non corretta può avere conseguenze fatali.
•
È importante che il conducente e il passeggero mantengano una
distanza di almeno 25 cm dal volante e dalla plancia. Se la distanza minima
non viene rispettata, l'efficacia del sistema degli airbag si riduce, con gravi
rischi per l'incolumità delle persone (non escluso quello di morte). È neces-
sario lasciare la maggior distanza possibile tra il conducente e il volante, e
tra il passeggero e la plancia.
•
Regolare il sedile del conducente o del passeggero solo a veicolo fermo.
Se così non fosse, potrebbe accadere che il sedile, qualora non lo si fosse
ben fissato nella nuova posizione, si muova improvvisamente, provocando
così una pericolosa situazione dalla quale in taluni casi potrebbe anche
24)Optional
alhambra italia.book Seite 130 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti131
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

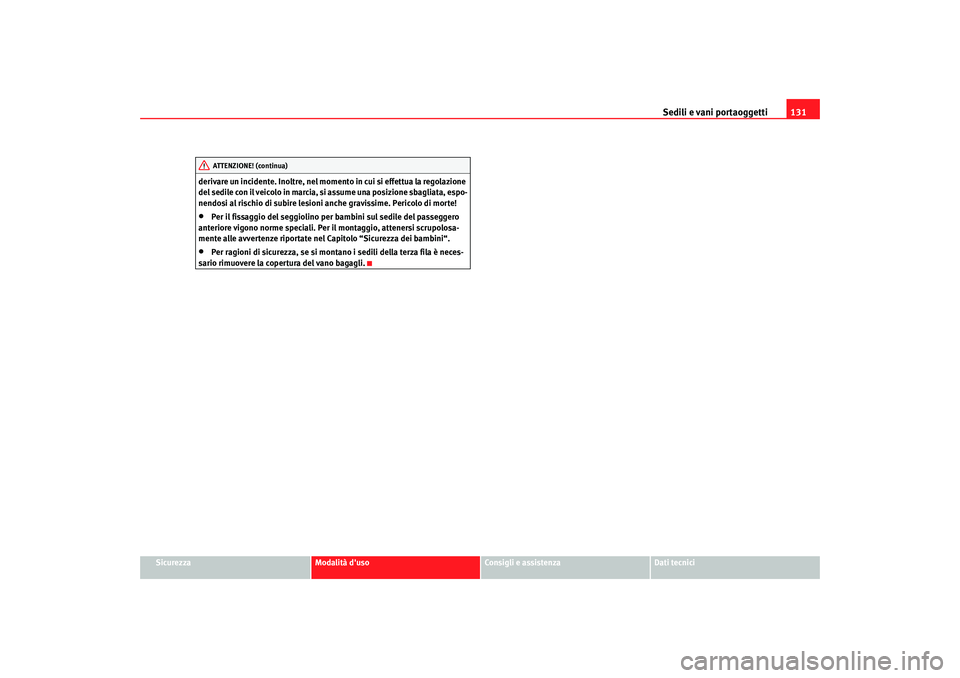

derivare un incidente. Inoltre, nel momento in cui si effettua la regolazione
del sedile con il veicolo in marcia, si assume una posizione sbagliata, espo-
nendosi al rischio di subire lesioni anche gravissime. Pericolo di morte!
•
Per il fissaggio del seggiolino per bambini sul sedile del passeggero
anteriore vigono norme speciali. Per il montaggio, attenersi scrupolosa-
mente alle avvertenze riportate nel Capitolo “Sicurezza dei bambini“.
•
Per ragioni di sicurezza, se si montano i sedili della terza fila è neces-
sario rimuovere la copertura del vano bagagli.ATTENZIONE! (continua)
alhambra italia.book Seite 131 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti
132PoggiatestaPosizione corretta dei poggiatesta
Se posizionati correttamente, i poggiatesta svolgono
un'importante funzione protettiva, contribuendo a ridurre i
rischi di lesioni nella maggior parte dei casi di incidenti.
– Regolare l'altezza del poggiatesta in modo che il suo bordo
superiore venga a trovarsi allo stesso livello della parte superiore
della testa ⇒fig. 84 e ⇒fig. 85 .Regolazione dei poggiatesta ⇒pag. 133.
ATTENZIONE!
Viaggiare senza poggiatesta o con i poggiatesta regolati non corretta-
mente rende più elevato il rischio di lesioni gravi.•
Se si viaggia con i poggiatesta po sizionati in modo non corretto,
un'eventuale collisione potrebbe avere esiti drammatici.
•
La posizione errata dei poggiatesta costituisce un fattore di rischio per
l'incolumità delle persone anche in caso di manovre improvvise o di frenate
brusche.
•
L'altezza del poggiatesta va sempre regolata in base alla statura della
persona che occupa il sedile.
Fig. 84 Poggiatesta e
cintura di sicurezza posi-
zionati correttamente
(visti da davanti)
Fig. 85 Posizione
corretta del poggiatesta e
della cintura di sicurezza
(visti di lato)
alhambra italia.book Seite 132 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti133
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

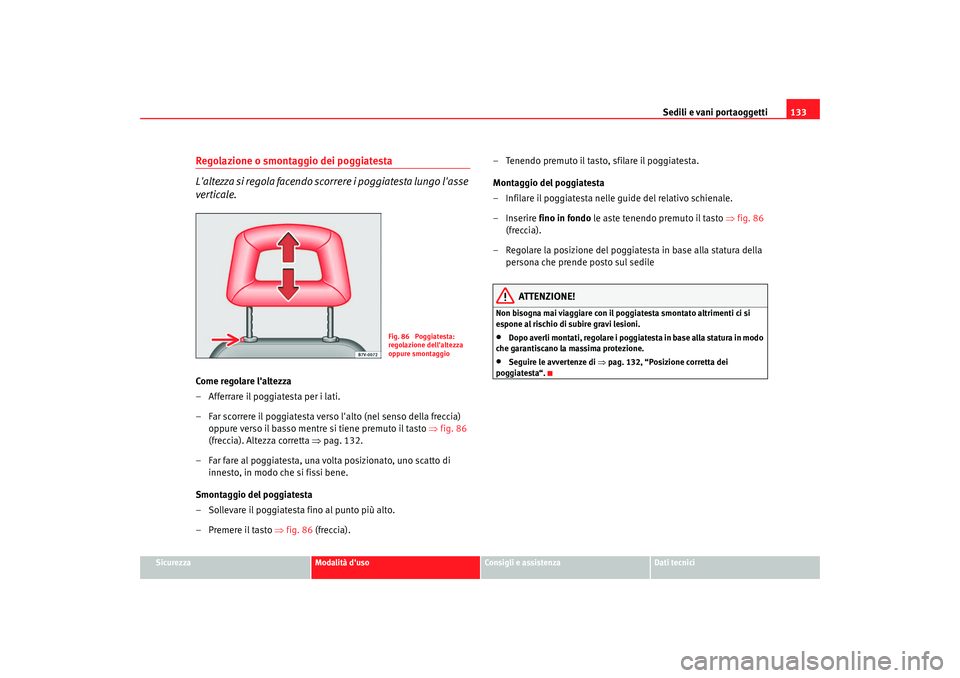

Regolazione o smontaggio dei poggiatesta
L'altezza si regola facendo scorrere i poggiatesta lungo l'asse
verticale.Come regolare l'altezza
– Afferrare il poggiatesta per i lati.
– Far scorrere il poggiatesta verso l'alto (nel senso della freccia)
oppure verso il basso mentre si tiene premuto il tasto ⇒fig. 86
(freccia). Altezza corretta ⇒pag. 132.
– Far fare al poggiatesta, una volta posizionato, uno scatto di innesto, in modo che si fissi bene.
Smontaggio del poggiatesta
– Sollevare il poggiatesta fino al punto più alto.
– Premere il tasto ⇒fig. 86 (freccia). – Tenendo premuto il tasto, sfilare il poggiatesta.
Montaggio del poggiatesta
– Infilare il poggiatesta nelle guide del relativo schienale.
– Inserire
fino in fondo le aste tenendo premuto il tasto ⇒fig. 86
(freccia).
– Regolare la posizione del poggiatesta in base alla statura della persona che prende posto sul sedile
ATTENZIONE!
Non bisogna mai viaggiare con il poggiatesta smontato altrimenti ci si
espone al rischio di subire gravi lesioni.•
Dopo averli montati, regolare i poggiatesta in base alla statura in modo
che garantiscano la massima protezione.
•
Seguire le avvertenze di ⇒ pag. 132, “Posizione corretta dei
poggiatesta“.
Fig. 86 Poggiatesta:
regolazione dell'altezza
oppure smontaggio
alhambra italia.book Seite 133 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti

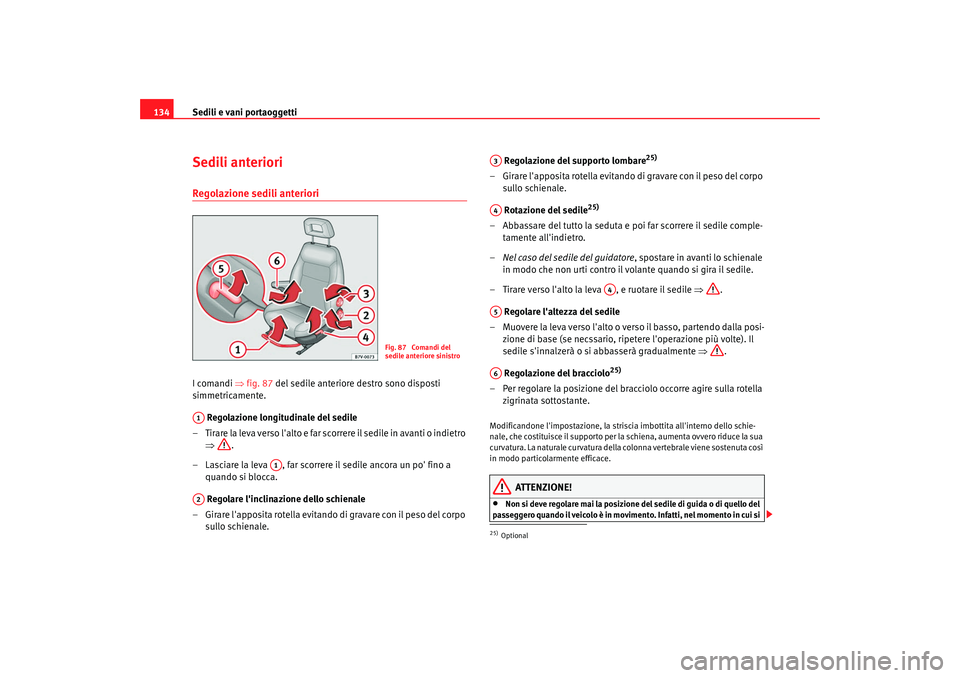

134Sedili anterioriRegolazione sedili anterioriI comandi ⇒ fig. 87 del sedile anteriore destro sono disposti
simmetricamente.
Regolazione longitudinale del sedile
– T i r a r e la l e v a v e r s o l ' a l t o e fa r s co r r e r e i l s e d i l e i n a v a n t i o i n d i e t r o ⇒ .
– Lasciare la leva , far scorrere il sedile ancora un po' fino a quando si blocca.
Regolare l'inclinazione dello schienale
– Girare l'apposita rotella evitando di gravare con il peso del corpo sullo schienale. Regolazione del supporto lombare
25)
– Girare l'apposita rotella evitando di gravare con il peso del corpo
sullo schienale.
Rotazione del sedile
25)
– Abbassare del tutto la seduta e poi far scorrere il sedile comple- tamente all'indietro.
– Nel caso del sedile del guidatore , spostare in avanti lo schienale
in modo che non urti contro il volante quando si gira il sedile.
– Tirare verso l'alto la leva , e ruotare il sedile ⇒.
Regolare l'altezza del sedile
– Muovere la leva verso l'alto o verso il basso, partendo dalla posi- zione di base (se necssario, ripetere l'operazione più volte). Il
sedile s'innalzerà o si abbasserà gradualmente ⇒.
Regolazione del bracciolo
25)
– Per regolare la posizione del bracciolo occorre agire sulla rotella zigrinata sottostante.Modificandone l'impostazione, la strisc ia imbottita all'interno dello schie-
nale, che costituisce il supporto per la schiena, aumenta ovvero riduce la sua
curvatura. La naturale curvatura della colonna vertebrale viene sostenuta così
in modo particol armente efficace.
ATTENZIONE!
•
Non si deve regolare mai la posizione del sedile di guida o di quello del
passeggero quando il veicolo è in movime nto. Infatti, nel momento in cui si
Fig. 87 Comandi del
sedile anteriore sinistro
A1
A1
A2
25)OptionalA3A4
A4
A5A6
alhambra italia.book Seite 134 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti135
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
effettua la regolazione del sedile si assume una posizione sbagliata e ci si
espone al pericolo di subire lesioni anche gravissime! Regolare il sedile del
conducente o del passeggero solo a veicolo fermo.
•
Per ridurre il rischio di subire lesioni in caso di manovre brusche o di
incidenti, sia il conducente che il passeggero seduto sul sedile anteriore
devono evitare di tenere lo schienale del rispettivo sedile troppo inclinato
all'indietro. Affinché le cinture di sicurezza possano espletare nel modo più
efficace la loro funzione protettiva è necessario che siano allacciate corret-
tamente e che gli schienali dei sedili si trovino in posizione verticale. Più lo
schienale è inclinato all'indietro, maggio re è il pericolo derivante dal posi-
zionamento errato della cintura di sicurezza!
•
La regolazione del sedile in senso longitudinale o in altezza va effet-
tuata sempre con la dovuta prudenza! Se non si effettua l'operazione con la
dovuta attenzione, si rischia di ferirsi in modo serio!
•
Non si deve regolare mai la posizione del sedile di guida o di quello del
passeggero quando il veicolo è in movime nto. Infatti, nel momento in cui si
effettua la regolazione del sedile si assume una posizione sbagliata e ci si
espone al pericolo di subire lesioni anche gravissime! Il sedile del guida-
tore o del passeggero vanno ruotati soltanto a veicolo fermo.
•
I sedili anteriori girevoli devono essere sempre bloccati e rivolti nella
direzione di marcia. Questi sedili devono essere regolati o girati solo a
veicolo fermo.Importante!
Quando si girano i sedili non ci deve essere nessuno seduto sopra. Altrimenti
si danneggierà il meccanismo di rotazione.

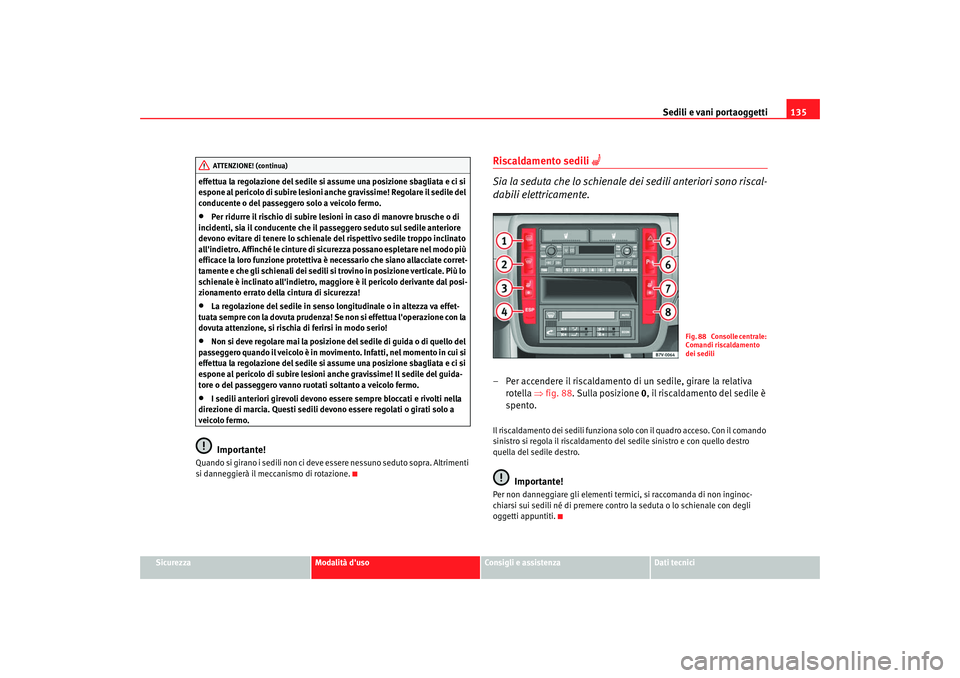

Riscaldamento sedili

Sia la seduta che lo schienale dei sedili anteriori sono riscal-
dabili elettricamente.– Per accendere il riscaldamento di un sedile, girare la relativa rotella ⇒fig. 88 . Sulla posizione 0, il riscaldamento del sedile è
spento.Il riscaldamento dei sedili funziona solo con il quadro acceso. Con il comando
sinistro si regola il riscaldamento de l sedile sinistro e con quello destro
quella del sedile destro.
Importante!
Per non danneggiare gli elementi termici, si raccomanda di non inginoc-
chiarsi sui sedili né di premere contro la seduta o lo schienale con degli
oggetti appuntiti.
ATTENZIONE! (continua)
Fig. 88 Consolle centrale:
Comandi riscaldamento
dei sedili
alhambra italia.book Seite 135 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti

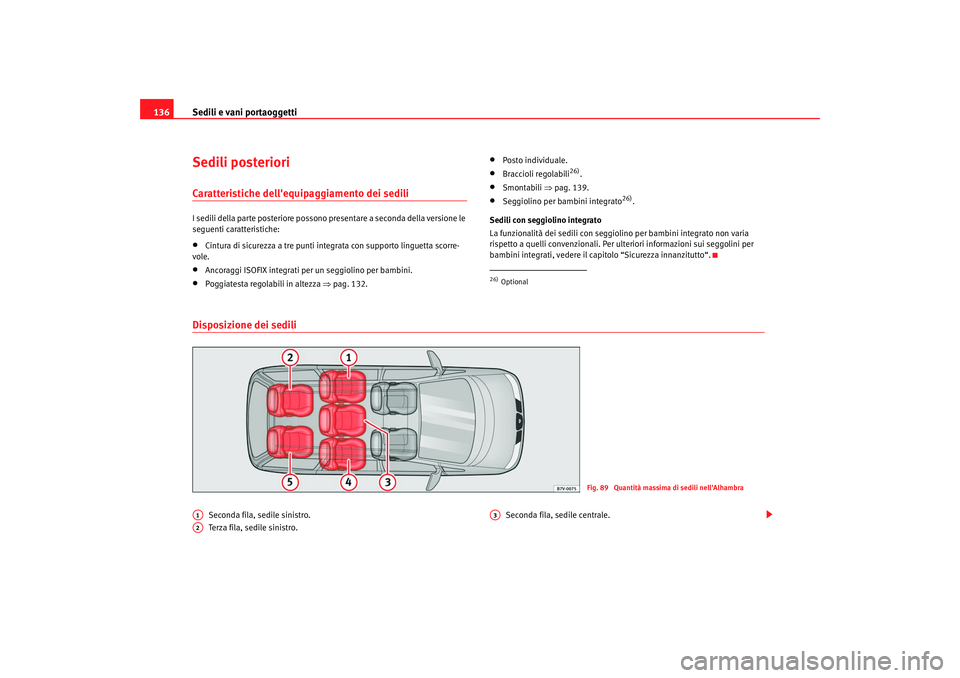

136Sedili posterioriCaratteristiche dell'equipaggiamento dei sediliI sedili della parte posteriore possono presentare a seconda della versione le
seguenti caratteristiche:•
Cintura di sicurezza a tre punti integrata con supporto linguetta scorre-
vole.
•
Ancoraggi ISOFIX integrati per un seggiolino per bambini.
•
Poggiatesta regolabili in altezza ⇒pag. 132.
•
Posto individuale.
•
Braccioli regolabili
26).
•
Smontabili ⇒pag. 139.
•
Seggiolino per bambini integrato
26).
Sedili con seggiolino integrato
La funzionalità dei sedili con seggi olino per bambini integrato non varia
rispetto a quelli convenzionali. Per ulteriori informazioni sui seggolini per
bambini integrati, vedere il capitolo “Sicurezza innanzitutto“.
Disposizione dei sedili
Seconda fila, sedile sinistro.
Terza fila, sedile sinistro. Seconda fila, sedile centrale.
26)Optional
Fig. 89 Quantità massima di sedili nell'Alhambra
A1A2
A3
alhambra italia.book Seite 136 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti137
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

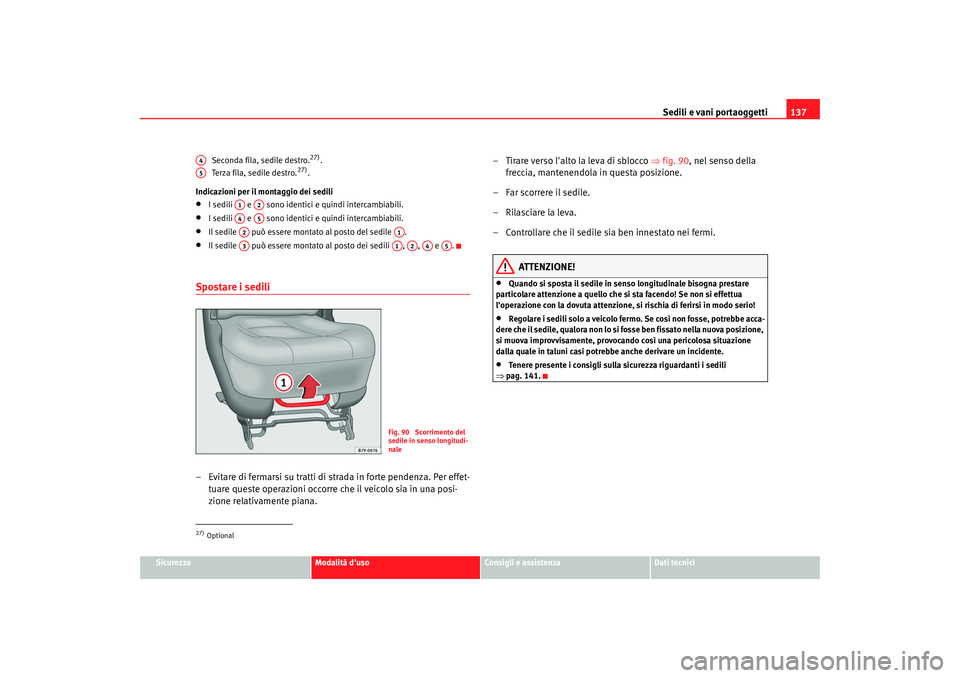

Seconda fila, sedile destro.
27).
Terza fila, sedile destro.
27).
Indicazioni per il montaggio dei sedili
•
I sedili e sono identici e quindi intercambiabili.
•
I sedili e sono identici e quindi intercambiabili.
•
Il sedile può essere montato al posto del sedile .
•
Il sedile può essere montato al posto dei sedili , , e .
Spostare i sedili – Evitare di fermarsi su tratti di strada in forte pendenza. Per effet- tuare queste operazioni occorre che il veicolo sia in una posi-
zione relativamente piana. – Tirare verso l'alto la leva di sblocco
⇒fig. 90, nel senso della
freccia, mantenendola in questa posizione.
– Far scorrere il sedile.
–Rilasciare la leva.
– Controllare che il sedile sia ben innestato nei fermi.
ATTENZIONE!
•
Quando si sposta il sedile in senso longitudinale bisogna prestare
particolare attenzione a quello che si sta facendo! Se non si effettua
l'operazione con la dovuta attenzione, si rischia di ferirsi in modo serio!
•
Regolare i sedili solo a veicolo fermo. Se così non fosse, potrebbe acca-
dere che il sedile, qualora non lo si fosse ben fissato nella nuova posizione,
si muova improvvisamente, provocan do così una pericolosa situazione
dalla quale in taluni casi potrebbe anche derivare un incidente.
•
Tenere presente i consigli sulla sicurezza riguardanti i sedili
⇒ pag. 141.
27)OptionalA4A5
A1
A2
A4
A5
A2
A1
A3
A1
A2
A4
A5
Fig. 90 Scorrimento del
sedile in senso longitudi-
nale
alhambra italia.book Seite 137 Donnerstag, 19. April 2007 5:39 17

Sedili e vani portaoggetti
138Ribaltamento in avanti dello schienale e sollevamento del sedile
Ci sono due possibilità per ribaltare in avanti lo schienale e
sollevare il sedile.
Ribaltamento del sedile
– Tirare verso l'alto la leva di sbloccaggio che si trova sulla seduta
⇒fig. 91 oppure abbassare la leva che si trova dietro lo
schienale del sedile ⇒ fig. 92 .
– Ribaltare in avanti lo schienale fino a farlo incastrare.
Sollevare il sedile
– Abbassare completamente i poggiatesta ⇒pag. 133.
– Ribaltare in avanti lo schienale.
– Tirare verso l'alto la leva di sbloccaggio che si trova sulla seduta ⇒fig. 91 o tirare la maniglia flessibile che si trova sul lato
posteriore del sedile ⇒fig. 92 .
– Quindi ribaltare in avanti il sedile.
Riposizionamento del sedile
– Rimettere in posizione il sedile accertandosi che la parte poste- riore si innesti nei fermi che si trovano sul pavimento.
– Riposizionare lo schienale.
– Provando a tirarlo verso l'alto, controllare che il sedile sia ben fissato.
– Regolare la posizione del poggiatesta in base alla statura della persona che prende posto sul sedileQuando lo si è ribaltato in avanti, lo schienale si fissa in tale posizione.
Quindi per sollevarlo occorre prima sbloccarlo per mezzo della leva .
Fig. 91 Parte laterale del
sedile: ribaltare in avanti
lo schienale e sollevare il
sedileFig. 92 Parte posteriore
del sedile: ribaltare in
avanti lo schienale e solle-
vare il sedile
A2
A2
A3
A3
A2
alhambra italia.book Seite 138 Donnerstag, 19. April 2007 5:39 17
