Sistemas de asistencia al conductor
ATENCIÓN
La tecnología inteligente del Auto Hold está
condicionada por los límites de las leyes físi-
cas. La mayor comodidad que supone el Au-
to Hold nunca deberá inducirle a correr ries-
gos.
● Nunca abandone el vehículo con el motor
en marcha y la función Auto Hold conectada.
● El Auto Hold no siempre puede inmovilizar
por completo el vehículo en subidas o cues-
tas (p. ej., si el firme es resbaladizo o está he-
lado). CUIDADO
Antes de entrar en un túnel de lavado, desco-
necte siempre la función Auto Hold, ya que
podría resultar dañado por la conexión auto-
mática del freno electrónico de estaciona-
miento. Funcionamiento Start-Stop*
Fig. 136
Detalle de la consola central: tecla
para el funcionamiento Start-Stop. Con el sistema Start-Stop activado, el motor
se apaga automáticamente cuando el vehícu-
lo está parado. El motor vuelve a arrancar au-
tomáticamente cuando es necesario.
La función se activa automáticamente cada
vez que se conecta el encendido. En la pan-
talla del cuadro de instrumentos se muestra
la información sobre el estado actual.
Vehículo con cambio manual
● Cuando el vehículo esté parado, quite la
marcha y suelte el pedal de embrague. El mo-
tor se apaga.
● Para que el motor arranque de nuevo, pise
el embrague. Vehículo con cambio automático
●
Cuando el vehículo esté parado, pise el fre-
no o manténgalo pisado. El motor se apaga.
● Para que el motor arranque de nuevo, le-
vante el pie del pedal de freno.
● Con la palanca selectora en la posición P
,
el
motor no arranca hasta que no se engrana
una gama de marchas o se pisa el acelera-
dor.
Condiciones importantes para la
desconexión automática del motor
● El conductor tiene que tener el cinturón de
seguridad abrochado.
● La puerta del conductor tiene que estar ce-
rrada.
● El capó está cerrado.
● El dispositivo de remolque montado de fá-
brica no está conectado eléctricamente a un
remolque.
● Se ha alcanzado una temperatura mínima
del motor.
● El volante no debe estar girado más de 270
grados.
● Se ha movido el vehículo desde la última
parada.
● En vehículos con Climatronic: la temperatu-
ra en el habitáculo se encuentra en la gama
de la temperatura preajustada. »
169Datos técnicos
Consejos
Manejo
Seguridad
Page 172 of 329

Manejo
● No se ha ajustado ninguna temperatura
muy elevada o muy baja.
● No está conectada la función de desconge-
lación del aire acondicionado.
● En vehículos con Climatronic: el ventilador
no se ha ajustado manualmente a gran velo-
cidad.
● El nivel de carga de la batería del vehículo
es suficiente.
● La temperatura de la batería del vehículo
no es demasiado baja o demasiado alta.
● El vehículo no se encuentra en una pen-
diente o cuesta pronunciada.
● Las ruedas delanteras no están muy gira-
das.
● El parabrisas térmico no está conectado.
● No está puesta la marcha atrás.
● No está activado el sistema de asistencia al
volante para aparcar (Park Assist).
Condiciones para arrancar de nuevo
automáticamente
El motor puede arrancar automáticamente si
se dan las siguientes condiciones:
● Si el habitáculo se calienta o se enfría en
exceso.
● Si el vehículo se mueve.
● Si baja la tensión de la batería del vehícu-
lo. Condiciones que hacen necesario arrancar
con la llave
El motor se tiene que arrancar manualmente
si se dan las siguientes condiciones:
●
Si el conductor se desabrocha el cinturón
de seguridad.
● Si se abre la puerta del conductor.
● Si se abre el capó.
● En vehículos con cambio manual: si se ha
engranado una marcha.
Conexión y desconexión manual del modo
Start-Stop
● Pulse la tecla en la consola central
››› fig. 136 .
● Cuando el
funcionamiento Start-Stop está
desactivado, se ilumina el testigo de la tecla.
Si el vehículo se encuentra en modo Stop
cuando se desconecta manualmente, el mo-
tor arranca de inmediato. ATENCIÓN
Con el motor desconectado no trabajan el
servofreno ni la dirección asistida.
● No deje nunca que el vehículo se desplace
con el motor parado. CUIDADO
Si se utiliza el funcionamiento Start-Stop du-
rante un periodo prolongado a una tempera-
tura exterior muy elevada, se puede dañar la
batería del vehículo. Aviso
● En algunos casos puede ser necesario vol-
ver a arrancar el vehículo manualmente con la
llave. Observe el mensaje correspondiente en
la pantalla del cuadro de instrumentos.
● Si el volante está girado más de 270° no se
produce el Stop, sin embargo el ángulo de gi-
ro del volante no influye en el arranque del
vehículo. Control de la distancia de
aparcamiento*
Introducción al tema El control de la distancia de aparcamiento
asiste al conductor al aparcar y al maniobrar.
Si el vehículo se acerca a un obstáculo, por
delante o por detrás, se escucha una señal
acústica intermitente más aguda o más grave
en función de la distancia. Cuanto menor sea
la distancia, más cortos serán los intervalos.
Si se acerca demasiado al obstáculo, se es-
cuchará una señal acústica continua.
170
Page 173 of 329

Sistemas de asistencia al conductor
Si sigue acercándose al obstáculo cuando la
señal se escuche ininterrumpidamente, el
sistema ya no estará en condiciones de me-
dir la distancia.
Los sensores de los parachoques emiten y re-
ciben ultrafrecuencias. Durante la duración
de las ultrafrecuencias (envío, reflexión en el
obstáculo y recepción), el sistema calcula
continuamente la separación entre el para-
golpes y el obstáculo. ATENCIÓN
El control de la distancia de aparcamiento y el
sistema de aparcamiento óptico no pueden
reemplazar la atención del conductor.
● Los sensores tienen ángulos muertos en
los que no pueden detectar objetos ni perso-
nas.
● Observe siempre el entorno del vehículo,
ya que los sensores no siempre detectan a ni-
ños pequeños, animales u objetos.
● La superficie de determinados objetos y
vestidos no reflejan las señales de los senso-
res del controlador de la distancia de aparca-
miento. El sistema no detecta, o bien lo hace
defectuosamente, dichos objetos y personas
que lleven el tipo de vestimenta mencionado.
● Las fuentes externas de sonido pueden in-
fluir en las señales de los sensores del con-
trolador de la distancia de aparcamiento. En
este caso, en determinadas circunstancias no
se reconocerá ni personas ni objetos. CUIDADO
● En determinadas circunstancias, los senso-
res no detectan objetos tales como lanzas de
remolque, barras finas, cercas, postes, árbo-
les y portones abiertos, por lo que existe el
peligro de dañar el vehículo.
● Aunque el control de la distancia de aparca-
miento detecte y avise de la presencia de un
obstáculo, si este es demasiado alto o bajo,
al aproximarse al mismo podría desaparecer
del ángulo de medición de los sensores y el
sistema dejaría de indicarlo. Por tanto, tam-
poco se le avisará sobre estos objetos. Si se
ignora la advertencia del sistema de control
de aparcamiento, pueden producirse daños
considerables en el vehículo.
● Los sensores del paragolpes pueden dañar-
se o desajustarse, por ejemplo, al aparcar.
● Para que el sistema funcione correctamen-
te, mantenga los sensores del paragolpes
limpios, libres de hielo y nieve y sin cubrir
con adhesivos u otros objetos.
● Al limpiar los sensores con un aparato de
limpieza de alta presión o a vapor, rocíe los
sensores sólo brevemente y mantenga siem-
pre una distancia superior a 10 cm (4 pulga-
das). Aviso
Las fuentes acústicas pueden provocar avisos
erróneos del control de distancia de aparca-
miento, por ejemplo, un asfalto rugoso, ado-
quines o el ruido de otros vehículos. Control de la distancia de
aparcamiento*
Fig. 137
Detalle de la consola central: tecla
para conectar o desconectar el control de la
distancia de aparcamiento. Fig. 138
Sensores del control de aparcamien-
to en el paragolpes delantero. El control de la distancia de aparcamiento
asiste al conductor al aparcar y al maniobrar.
Si el vehículo se acerca a un obstáculo, se
escucha una señal acústica intermitente.
»
171Datos técnicos
Consejos
Manejo
Seguridad
Page 174 of 329

Manejo
Cuanto menor sea la distancia, más cortos
serán los intervalos. Si se acerca demasiado
al obstáculo, se escuchará una señal acústi-
ca continua.
Conexión y desconexión del control de la
distancia de aparcamiento
● Con el encendido conectado, pulse la tec-
la
››› fig. 137 .
● Con
exión automática: engrane la marcha
atrás.
● Des
conexión automática:
circule a más de
15 km/h (9 mph).
El testigo de la tecla se ilumina cuando la
función está conectada.
Particularidades del control de la distancia
de aparcamiento
● En ocasiones, el control de la distancia de
aparcamiento detecta el agua sobre los sen-
sores como si se tratase de un obstáculo.
● Si la distancia no varía, la señal de adver-
tencia sonará con menos intensidad transcu-
rridos unos segundos. Si suena la señal per-
manente, el volumen se mantendrá constan-
te.
● En cuanto el vehículo se aleja del obstácu-
lo, se desconecta automáticamente el sonido
intermitente. Al acercarse de nuevo, se co-
necta automáticamente el sonido intermiten-
te. ●
Si está conectado el freno electrónico de
estacionamiento o si la palanca selectora es-
tá en la posición P,
no se emite ninguna se-
ñal acústica.
● En su servicio técnico podrán ajustar el vo-
lumen de las señales de advertencia. Aviso
Si el control de la distancia de aparcamiento
está averiado, se emitirá una señal acústica
constante la primera vez que se active y el
testigo de la tecla parpadeará. Desconecte el
control de la distancia de aparcamiento con
la tecla y haga comprobar el sistema cuanto

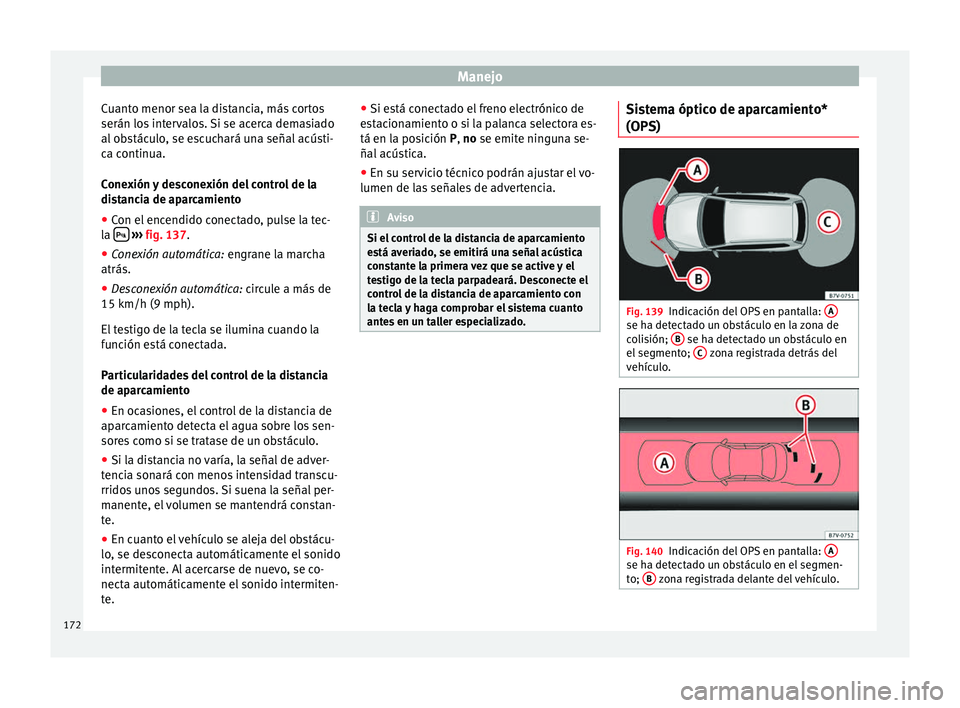

antes en un taller especializado. Sistema óptico de aparcamiento*
(OPS)
Fig. 139
Indicación del OPS en pantalla: A se ha detectado un obstáculo en la zona de
colisión;
B se ha detectado un obstáculo en
el segmento; C zona registrada detrás del
vehículo. Fig. 140
Indicación del OPS en pantalla: A se ha detectado un obstáculo en el segmen-
to;
B zona registrada delante del vehículo.
172
Page 175 of 329

Sistemas de asistencia al conductor
El sistema óptico de aparcamiento es un
complemento al control de la distancia de
aparcamiento ››› pág. 171 y del sistema de
a s
istencia al volante para aparcar
››› pág. 174
.
En la pantalla de la radio o del sistema de na-
vegación montados de fábrica se representa
la zona captada por los sensores delante y
detrás del vehículo. Los posibles obstáculos
se muestran en relación con el vehículo ››› .
FunciónOperaciones necesarias a rea-
lizar
Conecte la indi-
cación:
Conectar el control de la distancia
de aparcamiento
››› pág. 171 o bien
el sistema de asistencia al volante
para aparcar ››› pág. 174. El OPS se
activa automáticamente.
Desconecte ma-
nualmente la in-
dicación:Pulse una tecla de selección de zo-
na en la radio o el sistema de nave-
gación montados de fábrica.
O BIEN: pulse brevemente la tecla
de función
o RVC en la pantalla.
Desconecte ma-
nualmente la in-
dicación:
Circule hacia delante a más de unos
10-15 km/h (6-9 mph).
En vehículos con asistente para
marcha atrás, engrane la marcha
atrás
››› pág. 178. La indicación
cambia a la imagen de la cámara. Zonas exploradas
La zona en la que se reconocen obstáculos
se extiende frente al vehículo hasta una dis- tancia de unos 120 cm y hacia el lado hasta
60 cm
››› fig. 140 B . Detrás del vehículo, la
zona analizada alcanza hasta una distancia
de 160 cm y unos 60 cm hacia los lados
››› fig. 139 C .
Indicación de la pantalla
El gráfico mostrado representa las zonas su-
pervisadas en varios segmentos. A medida
que el vehículo se acerca a un obstáculo,
más se acerca el segmento al vehículo repre-
sentado ››› fig. 139 B y
››› fig. 140 A . A más
tardar, cuando se muestra el penúltimo seg-
mento, se ha llegado a la zona de colisión.
¡Deténgase!
Distancia del vehí-
culo al obstáculoSeñal
acústi- caEn la pantalla acolor: color del
segmento si se reconoce unobstáculo
Delante: aproximada-
mente 31 - 120 cm
Detrás: aproximada-
mente 31 - 160 cmSonido
intermi- tenteAmarillo
Aproximadamente 0 -
30 cm delante o de-
trás a)Pitido
perma- nenteRojo
a) En vehículos con dispositivo de remolque montado de fábri-
ca, el pitido permanente se produce a una distancia algo mayor.
Con remolque
En vehículos con dispositivo de remolque
montado de fábrica y un remolque conectado
eléctricamente, en la pantalla se muestra un
gráfico correspondiente. En ese caso, las dis-
tancias detrás del vehículo no se indican.
Suprimir el sonido del controlador de la
distancia de aparcamiento
Si pulsa brevemente el botón en la panta-
lla de la radio o del sistema de navegación
puede suprimir el sonido de las advertencias
acústicas del OPS. Para volver a conectar las
advertencias acústicas, se debe volver a pul-
sar brevemente el botón.
En cuanto se desconecta y vuelve a conectar
el OPS, se anula la supresión del sonido. Los
mensajes de error no se pueden desconectar. ATENCIÓN
No se distraiga del tráfico por mirar a la pan-
talla. 173
Datos técnicos
Consejos
Manejo
Seguridad
Page 176 of 329

Manejo
Sistema de asistencia al
volante para aparcar* (Park
Assist) Introducción al tema La asistencia al volante para aparcar ayuda al
conductor a encontrar un espacio adecuado
para estacionar, a introducir el coche en es-
pacios paralelos y perpendiculares a la calza-
da y a sacar el vehículo en el caso de aparca-
mientos paralelos a la calzada.
El sistema de asistencia al volante para apar-
car está supeditado a las limitaciones pro-
pias del sistema, y su utilización requiere
que el conductor esté especialmente atento
››› .
El controlador de la distancia de aparcamien-
to es un componente de la asistencia al vo-
lante para aparcar que ayuda a introducir el
vehículo en el aparcamiento.
En vehículos con sistema óptico de aparca-
miento (OPS), en la pantalla del sistema de
radio o de navegación se representa la zona
explorada por delante y por detrás del vehí-
culo, indicando –dentro de las limitaciones
del sistema– la posición relativa de los obs-
táculos respecto al vehículo.
El sistema de asistencia al volante al aparcar
no se puede conectar si el dispositivo de re- molque montado de fábrica está conectado
eléctricamente con un remolque. ATENCIÓN
Pese a la ayuda que proporciona el sistema
de asistencia al volante, no corra riesgos
cuando aparque. El sistema no puede reem-
plazar la atención del conductor.
● Movimientos involuntarios del vehículo
pueden provocar serias lesiones.
● Adecue la velocidad y el estilo de conduc-
ción a las condiciones de visibilidad, de la
calzada, al tráfico y a la climatología.
● La superficie de determinados objetos y
prendas de vestir, así como fuentes de sonido
externas pueden ejercer una influencia nega-
tiva en las señales del asistente de aparcado
o en los sensores del sistema, o bien no refle-
jar sus señales.
● Los sensores tienen ángulos muertos en
los que no pueden detectar objetos ni perso-
nas.
● Observe siempre el entorno del vehículo,
ya que los sensores no siempre detectan a ni-
ños pequeños, animales u objetos. CUIDADO
● El sistema de asistencia al volante se orien-
ta exclusivamente en otros vehículos aparca-
dos, sin tener en cuenta bordillos u otras cir-
cunstancias. Asegúrese de no dañar los neu-
máticos y las llantas al aparcar. En caso nece- sario, interrumpa a tiempo la maniobra para
evitar daños en el vehículo.
●
En determinadas circunstancias, los senso-
res no detectan objetos como lanzas de re-
molque, barras finas, cercas, postes y árbo-
les, por lo que existe el peligro de dañar el
vehículo.
● Aunque el control de la distancia de aparca-
miento detecte y avise de la presencia de un
obstáculo, si este es demasiado alto o bajo,
al aproximarse al mismo podría desaparecer
del ángulo de medición de los sensores y el
sistema dejaría de indicarlo. Por tanto, tam-
poco se le avisará sobre estos objetos. Si se
ignora la advertencia del sistema de control
de aparcamiento, pueden producirse daños
considerables en el vehículo. Esto es válido
también para el sistema de asistencia al vo-
lante (p. ej., al estacionar detrás de un ca-
mión o de una motocicleta). Por ello, controle
siempre al estacionar el espacio disponible
delante y detrás del vehículo e intervenga a
tiempo si es necesario.
● Para que el sistema funcione correctamen-
te, mantenga los sensores del paragolpes
limpios, libres de hielo y nieve y sin cubrir.
● Los sensores del paragolpes pueden dañar-
se o desajustarse, por ejemplo, al aparcar.
● Al limpiar los sensores con un aparato de
limpieza de alta presión o a vapor, rocíe los
sensores sólo brevemente y mantenga siem-
pre una distancia superior a 10 cm. 174

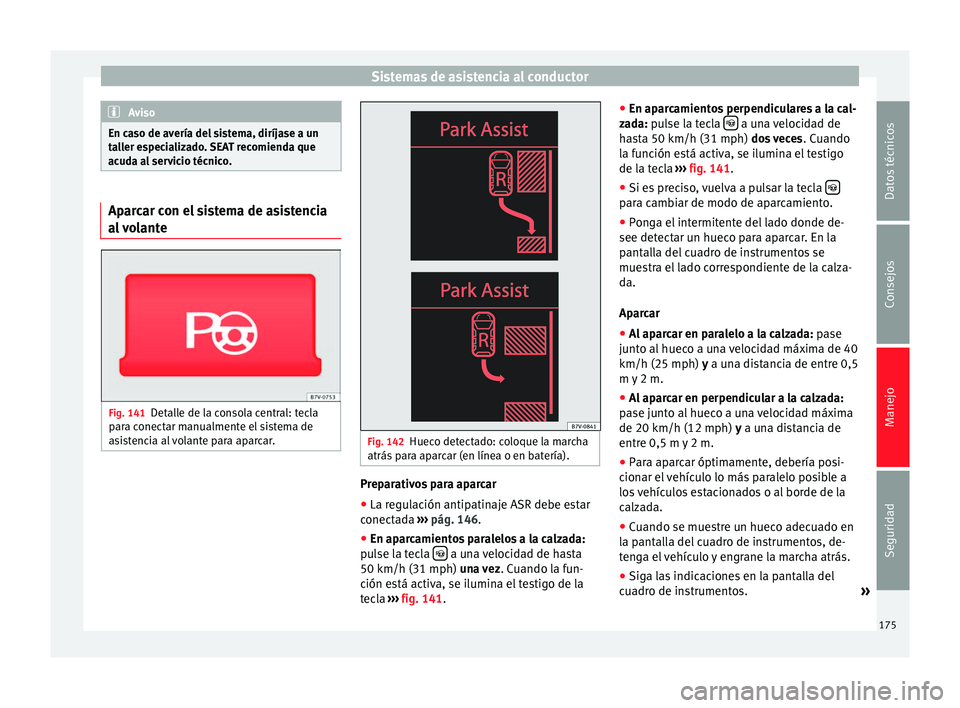

Page 177 of 329

Sistemas de asistencia al conductor
Aviso
En caso de avería del sistema, diríjase a un
taller especializado. SEAT recomienda que
acuda al servicio técnico. Aparcar con el sistema de asistencia
al volante
Fig. 141
Detalle de la consola central: tecla
para conectar manualmente el sistema de
asistencia al volante para aparcar. Fig. 142
Hueco detectado: coloque la marcha
atrás para aparcar (en línea o en batería). Preparativos para aparcar
● La regulación antipatinaje ASR debe estar
conectada ›››
pág. 146.
● En aparcamientos paralelos a la calzada:
pulse la tecla a una velocidad de hasta
50 km/h (31 mph) una vez
. C
uando la fun-
c
ión está activa, se ilumina el testigo de la
tecla ›››
fig. 141
. ●
En aparcamientos perpendiculares a la cal-
zada: pulse la tecla a una velocidad de
hasta 50 km/h (31 mph) dos veces
. C
uando
l
a función está activa, se ilumina el testigo
de la tecla ››› fig. 141
.
● Si es preciso, vuelva a pulsar la tecla para cambiar de modo de aparcamiento.
● Ponga el intermitente del lado donde de-
see detectar un hueco para aparcar. En la
pantalla del cuadro de instrumentos se
muestra el lado correspondiente de la calza-
da.
Aparcar
● Al aparcar en paralelo a la calzada: pase
junto al hueco a una velocidad máxima de 40
km/h (25 mph) y
a una distancia de entre 0,5
m
y 2 m.
● Al aparcar en perpendicular a la calzada:
pase junto al hueco a una velocidad máxima
de 20 km/h (12 mph) y a una distancia de
entre 0,5 m y 2 m.
● Para aparcar óptimamente, debería posi-
cionar el vehículo lo más paralelo posible a
los vehículos estacionados o al borde de la
calzada.
● Cuando se muestre un hueco adecuado en
la pantalla del cuadro de instrumentos, de-
tenga el vehículo y engrane la marcha atrás.
● Siga las indicaciones en la pantalla del
cuadro de instrumentos. »
175
Datos técnicos
Consejos
Manejo
Seguridad

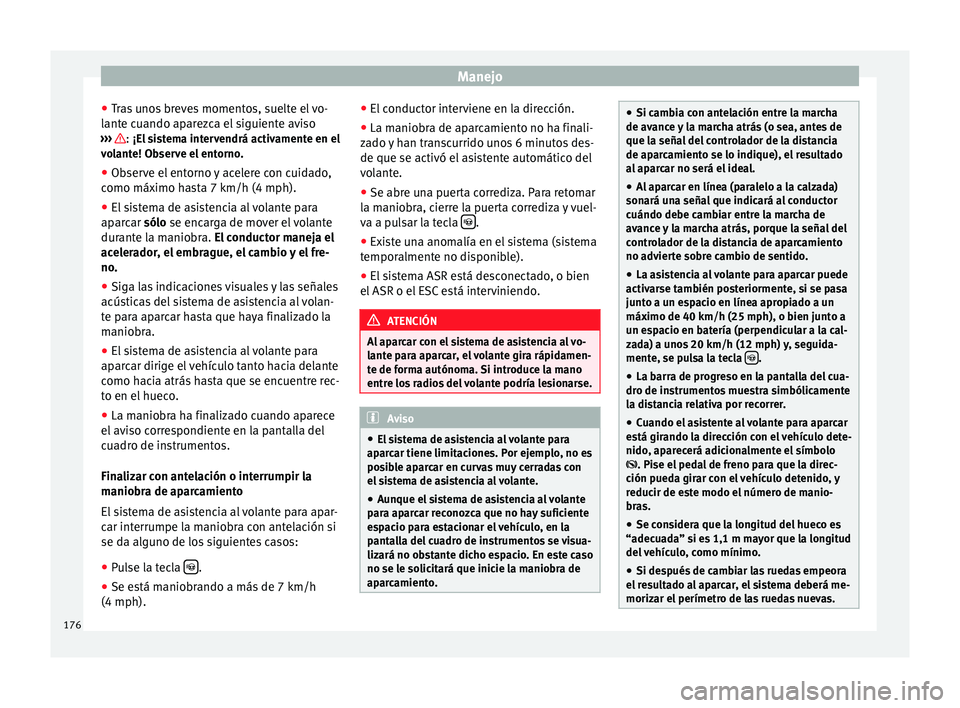

Page 178 of 329

Manejo
● Tras unos breves momentos, suelte el vo-
lante cuando aparezca el siguiente aviso
››› :
¡El sistema intervendrá activamente en el
v o
lante! Observe el entorno.
● Observe el entorno y acelere con cuidado,
como máximo hasta 7 km/h (4 mph).
● El sistema de asistencia al volante para
aparcar
sólo se encarga de mover el volante
durante la maniobra. El conductor maneja el
acelerador, el embrague, el cambio y el fre-
no.
● Siga las indicaciones visuales y las señales
acústicas del sistema de asistencia al volan-
te para aparcar hasta que haya finalizado la
maniobra.
● El sistema de asistencia al volante para
aparcar dirige el vehículo tanto hacia delante
como hacia atrás hasta que se encuentre rec-
to en el hueco.
● La maniobra ha finalizado cuando aparece
el aviso correspondiente en la pantalla del
cuadro de instrumentos.
Finalizar con antelación o interrumpir la
maniobra de aparcamiento
El sistema de asistencia al volante para apar-
car interrumpe la maniobra con antelación si
se da alguno de los siguientes casos:
● Pulse la tecla .
● Se está maniobrando a más de 7 km/h
(4 mph). ●
El conductor interviene en la dirección.
● La maniobra de aparcamiento no ha finali-
zado y han transcurrido unos 6 minutos des-
de que se activó el asistente automático del
volante.
● Se abre una puerta corrediza. Para retomar
la maniobra, cierre la puerta corrediza y vuel-
va a pulsar la tecla .
● Existe una anomalía en el sistema (sistema
temporalmente no disponible).
● El sistema ASR está desconectado, o bien
el ASR o el ESC está interviniendo. ATENCIÓN
Al aparcar con el sistema de asistencia al vo-
lante para aparcar, el volante gira rápidamen-
te de forma autónoma. Si introduce la mano
entre los radios del volante podría lesionarse. Aviso
● El sistema de asistencia al volante para
aparcar tiene limitaciones. Por ejemplo, no es
posible aparcar en curvas muy cerradas con
el sistema de asistencia al volante.
● Aunque el sistema de asistencia al volante
para aparcar reconozca que no hay suficiente
espacio para estacionar el vehículo, en la
pantalla del cuadro de instrumentos se visua-
lizará no obstante dicho espacio. En este caso
no se le solicitará que inicie la maniobra de
aparcamiento. ●
Si cambia con antelación entre la marcha
de avance y la marcha atrás (o sea, antes de
que la señal del controlador de la distancia
de aparcamiento se lo indique), el resultado
al aparcar no será el ideal.
● Al aparcar en línea (paralelo a la calzada)
sonará una señal que indicará al conductor
cuándo debe cambiar entre la marcha de
avance y la marcha atrás, porque la señal del
controlador de la distancia de aparcamiento
no advierte sobre cambio de sentido.
● La asistencia al volante para aparcar puede
activarse también posteriormente, si se pasa
junto a un espacio en línea apropiado a un
máximo de 40 km/h (25 mph), o bien junto a
un espacio en batería (perpendicular a la cal-
zada) a unos 20 km/h (12 mph) y, seguida-
mente, se pulsa la tecla .
● La barra de progreso en la pantalla del cua-
dro de instrumentos muestra simbólicamente
la distancia relativa por recorrer.
● Cuando el asistente al volante para aparcar
está girando la dirección con el vehículo dete-
nido, aparecerá adicionalmente el símbolo
. Pise el pedal de freno para que la direc-
ción pueda girar con el vehículo detenido, y
reducir de este modo el número de manio-
bras.
● Se considera que la longitud del hueco es
“adecuada” si es 1,1 m mayor que la longitud
del vehículo, como mínimo.
● Si después de cambiar las ruedas empeora
el resultado al aparcar, el sistema deberá me-
morizar el perímetro de las ruedas nuevas. 176
Page 179 of 329

Sistemas de asistencia al conductor
Este proceso se realiza automáticamente du-
rante la conducción. Puede contribuir a facili-
tar dicho proceso girando lentamente (a me-
nos de 20 km/h (12 mph)), por ejemplo, en
un aparcamiento vacío.
Salir del aparcamiento con el sistema
de asistencia al volante
Desaparcar
● Ponga el motor en marcha.
● Pulse la tecla . Cuando la función está
activa, se ilumina el testigo de la tecla
››› fig. 141 .
● Pon
ga el intermitente del lado por donde el
vehículo deba abandonar el aparcamiento.
● Engrane la marcha atrás.
● Siga las indicaciones del sistema de asis-
tencia al volante para aparcar.
● Cuando aparezca el siguiente aviso, suelte
el volante ››› en Aparcar con el sistema de
asistencia al volante de la pág. 176 : ¡El
siste-
m
a intervendrá activamente en el volante! Ob-
serve el entorno.
● Observe el entorno y acelere con cuidado,
como máximo hasta 7 km/h (4 mph).
● El sistema de asistencia al volante para
aparcar
sólo se encarga de mover el volante
durante la maniobra. El conductor maneja el acelerador, el embrague, el cambio y el fre-
no.
●
En cuanto sea posible salir del aparcamien-
to, el sistema de asistencia al volante para
aparcar dejará automáticamente de interve-
nir. Tome usted el control sobre la dirección
y, en cuanto la situación del tráfico lo permi-
ta, incorpórese al mismo abandonando el
aparcamiento.
Interrupción automática de la maniobra
El sistema de asistencia al volante para apar-
car interrumpe la maniobra si se da alguno
de los siguientes casos:
● Se está maniobrando a más de 7 km/h
(4 mph).
● El conductor interviene en la dirección.
● Se abre una puerta corrediza. Para retomar
la maniobra, cierre la puerta corrediza y vuel-
va a pulsar la tecla .
● Existe una anomalía en el sistema (sistema
temporalmente no disponible).
● El sistema ASR está desconectado, o bien
el ASR o el ESC está interviniendo. ATENCIÓN
Al salir del aparcamiento con el sistema de
asistencia al volante para aparcar, el volante
gira rápidamente de forma autónoma. Si in-
troduce la mano entre los radios del volante
podría lesionarse. Intervención de los frenos
El sistema de asistencia al volante para apar-
car asiste al conductor frenando automática-
mente. La frenada automática no exime al
conductor de su responsabilidad de controlar
el acelerador, el freno y el embrague
››› .
Frenar para evitar daños debido a una
velocidad inadecuada
Es posible que los frenos intervengan para
evitar una velocidad inadecuada. Se puede
proseguir la maniobra de aparcamiento. Los
frenos intervienen una vez en cada proceso
de aparcamiento.
Frenar para minimizar los daños
En caso de aproximarse a un obstáculo, po-
dría producirse una intervención automática
de los frenos. En determinadas circunstan-
cias (p. ej., tormenta, detección de ultrasoni-
dos, estado del vehículo, carga, inclinación),
el sistema de asistencia al volante para apar-
car podría llegar a detener por completo el
vehículo ante un obstáculo.
● ¡Pise el pedal del freno ››› !
Tras la intervención de los frenos, la asisten-
cia al volante para aparcar dejará de interve-
nir. »
177
Datos técnicos
Consejos
Manejo
Seguridad
Page 180 of 329

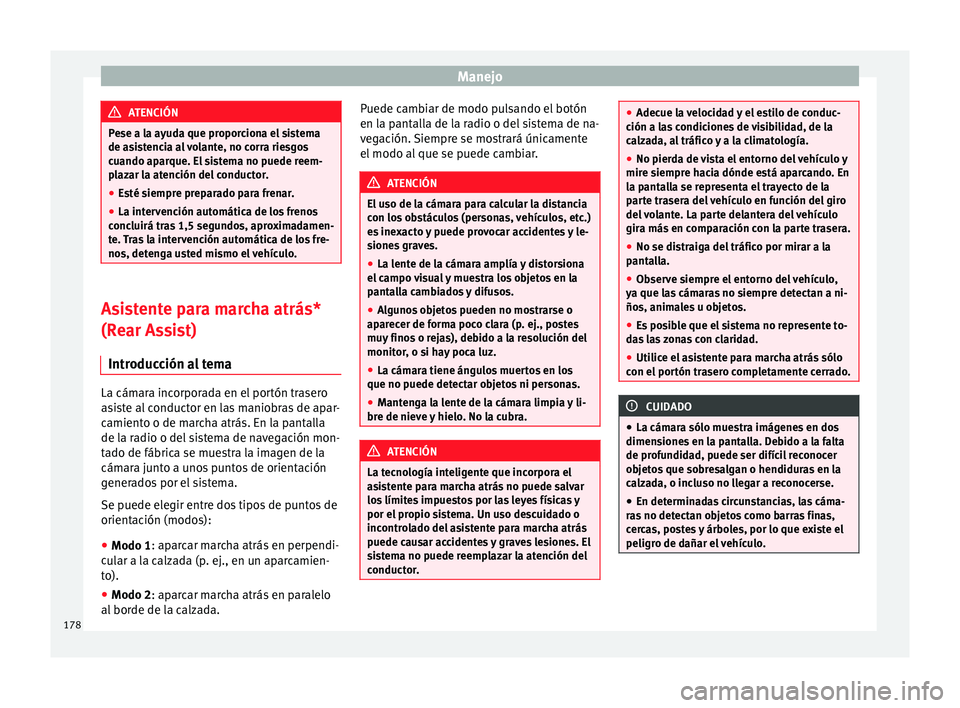

Manejo
ATENCIÓN
Pese a la ayuda que proporciona el sistema
de asistencia al volante, no corra riesgos
cuando aparque. El sistema no puede reem-
plazar la atención del conductor.
● Esté siempre preparado para frenar.
● La intervención automática de los frenos
concluirá tras 1,5 segundos, aproximadamen-
te. Tras la intervención automática de los fre-
nos, detenga usted mismo el vehículo. Asistente para marcha atrás*
(Rear Assist)
Introducción al tema La cámara incorporada en el portón trasero
asiste al conductor en las maniobras de apar-
camiento o de marcha atrás. En la pantalla
de la radio o del sistema de navegación mon-
tado de fábrica se muestra la imagen de la
cámara junto a unos puntos de orientación
generados por el sistema.
Se puede elegir entre dos tipos de puntos de
orientación (modos):
● Modo 1 : aparcar marcha atrás en perpendi-
c u
lar a la calzada (p. ej., en un aparcamien-
to).
● Modo 2
: aparcar marcha atrás en paralelo
al borde de la calzada. Puede cambiar de modo pulsando el botón
en la pantalla de la radio o del sistema de na-
vegación. Siempre se mostrará únicamente
el modo al que se puede cambiar.
ATENCIÓN
El uso de la cámara para calcular la distancia
con los obstáculos (personas, vehículos, etc.)
es inexacto y puede provocar accidentes y le-
siones graves.
● La lente de la cámara amplía y distorsiona
el campo visual y muestra los objetos en la
pantalla cambiados y difusos.
● Algunos objetos pueden no mostrarse o
aparecer de forma poco clara (p. ej., postes
muy finos o rejas), debido a la resolución del
monitor, o si hay poca luz.
● La cámara tiene ángulos muertos en los
que no puede detectar objetos ni personas.
● Mantenga la lente de la cámara limpia y li-
bre de nieve y hielo. No la cubra. ATENCIÓN
La tecnología inteligente que incorpora el
asistente para marcha atrás no puede salvar
los límites impuestos por las leyes físicas y
por el propio sistema. Un uso descuidado o
incontrolado del asistente para marcha atrás
puede causar accidentes y graves lesiones. El
sistema no puede reemplazar la atención del
conductor. ●
Adecue la velocidad y el estilo de conduc-
ción a las condiciones de visibilidad, de la
calzada, al tráfico y a la climatología.
● No pierda de vista el entorno del vehículo y
mire siempre hacia dónde está aparcando. En
la pantalla se representa el trayecto de la
parte trasera del vehículo en función del giro
del volante. La parte delantera del vehículo
gira más en comparación con la parte trasera.
● No se distraiga del tráfico por mirar a la
pantalla.
● Observe siempre el entorno del vehículo,
ya que las cámaras no siempre detectan a ni-
ños, animales u objetos.
● Es posible que el sistema no represente to-
das las zonas con claridad.
● Utilice el asistente para marcha atrás sólo
con el portón trasero completamente cerrado. CUIDADO
● La cámara sólo muestra imágenes en dos
dimensiones en la pantalla. Debido a la falta
de profundidad, puede ser difícil reconocer
objetos que sobresalgan o hendiduras en la
calzada, o incluso no llegar a reconocerse.
● En determinadas circunstancias, las cáma-
ras no detectan objetos como barras finas,
cercas, postes y árboles, por lo que existe el
peligro de dañar el vehículo. 178
